泵的性能曲线HQNPSH

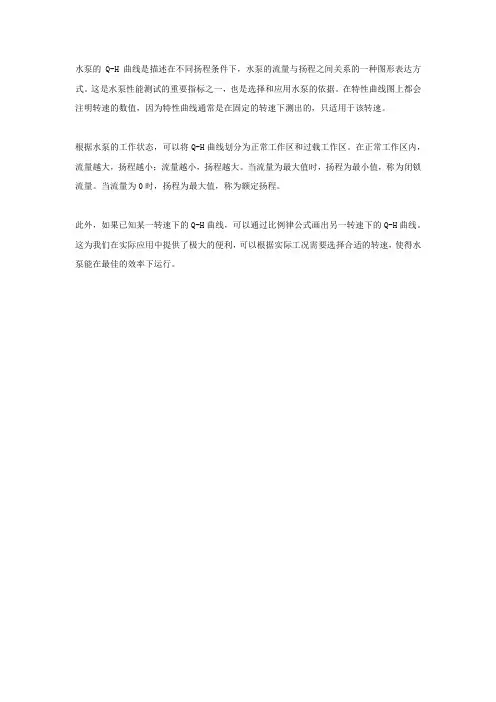

水泵的Q-H曲线是描述在不同扬程条件下，水泵的流量与扬程之间关系的一种图形表达方式。

这是水泵性能测试的重要指标之一，也是选择和应用水泵的依据。

在特性曲线图上都会注明转速的数值，因为特性曲线通常是在固定的转速下测出的，只适用于该转速。

根据水泵的工作状态，可以将Q-H曲线划分为正常工作区和过载工作区。

在正常工作区内，流量越大，扬程越小；流量越小，扬程越大。

当流量为最大值时，扬程为最小值，称为闭锁流量。

当流量为0时，扬程为最大值，称为额定扬程。

此外，如果已知某一转速下的Q-H曲线，可以通过比例律公式画出另一转速下的Q-H曲线。

这为我们在实际应用中提供了极大的便利，可以根据实际工况需要选择合适的转速，使得水泵能在最佳的效率下运行。

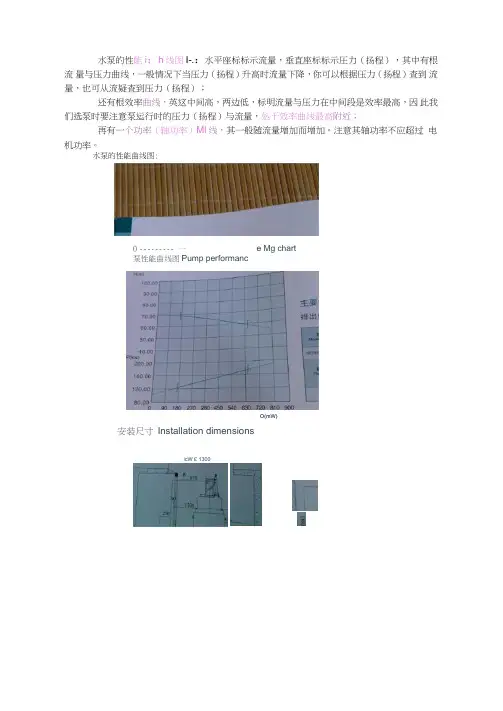

水泵的性能i；h线图I-.：水平座标标示流量，垂直座标标示圧力（扬程），其中有根流量与压力曲线，一般情况下当压力（扬程）升高时流量下降，你可以根据压力（扬程）查到流量，也可从流疑査到压力（扬程）；
还有根效率曲线，英这中间高，两边低，标明流量与压力在中间段是效率最高，因此我们选泵时要注意泵运行时的压力（扬程）与流量，处于效率曲线最高附近；
再有一个功率（轴功率）Ml线，其一般随流量增加而增加。

注意其轴功率不应超过电机功率。

水泵的性能曲线图:
0 --------- 一 e Mg chart
泵性能曲线图Pump performanc
O(mW)
安装尺寸Installation dimensions
icW £ 1300。

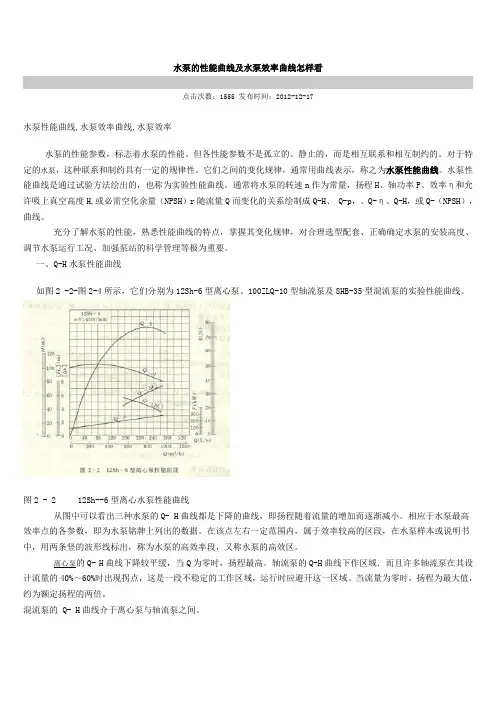

水泵的性能曲线及水泵效率曲线怎样看点击次数：1555 发布时间：2012-12-17水泵性能曲线,水泵效率曲线,水泵效率水泵的性能参数，标志着水泵的性能。

但各性能参数不是孤立的、静止的，而是相互联系和相互制约的。

对于特定的水泵，这种联系和制约具有一定的规律性。

它们之间的变化规律，通常用曲线表示，称之为水泵性能曲线。

水泵性能曲线是通过试验方法绘出的，也称为实验性能曲线。

通常将水泵的转速n作为常量，扬程H、轴功率P、效率η和允许吸上真空高度H,或必需空化余量（NPSH）r随流量Q而变化的关系绘制成Q-H、 Q-p，、Q-η、Q-H，或Q-（NPSH），曲线。

充分了解水泵的性能，熟悉性能曲线的特点，掌握其变化规律，对合理选型配套、正确确定水泵的安装高度、调节水泵运行工况、加强泵站的科学管理等极为重要。

一、Q-H水泵性能曲线如图2 -2-图2-4所示，它们分别为12Sh-6型离心泵、100ZLQ-10型轴流泵及8HB-35型混流泵的实验性能曲线。

图2 - 2 12Sh--6型离心水泵性能曲线从图中可以看出三种水泵的Q- H曲线都是下降的曲线，即扬程随着流量的增加而逐渐减小。

相应于水泵最高效率点的各参数，即为水泵铭牌上列出的数据。

在该点左右一定范围内，属于效率较高的区段，在水泵样本或说明书中，用两条竖的波形线标出，称为水泵的高效率段，又称水泵的高效区。

离心泵的Q- H曲线下降较平缓，当Q为零时，扬程最高。

轴流泵的Q-H曲线下作区域．而且许多轴流泵在其设计流量的40%～60%时出现拐点，这是一段不稳定的工作区域，运行时应避开这一区域。

当流量为零时，扬程为最大值，约为额定扬程的两倍。

混流泵的 Q- H曲线介于离心泵与轴流泵之间。

二、O-P水泵性能曲线离心泵的Q- P曲线是一条上升的曲线，即轴功率随流量的增加而增加。

当流量为零时，轴功率最小，约为设计轴功率的30%。

轴流泵的Q-P曲线是一条下降的曲线，即轴功率随流量的增大而减小。

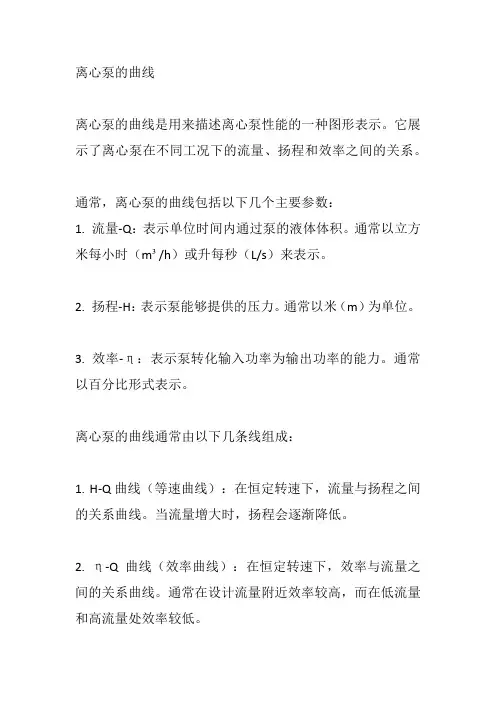

离心泵的曲线
离心泵的曲线是用来描述离心泵性能的一种图形表示。

它展示了离心泵在不同工况下的流量、扬程和效率之间的关系。

通常，离心泵的曲线包括以下几个主要参数：
1. 流量-Q：表示单位时间内通过泵的液体体积。

通常以立方米每小时（m³/h）或升每秒（L/s）来表示。

2. 扬程-H：表示泵能够提供的压力。

通常以米（m）为单位。

3. 效率-η：表示泵转化输入功率为输出功率的能力。

通常以百分比形式表示。

离心泵的曲线通常由以下几条线组成：
1. H-Q曲线（等速曲线）：在恒定转速下，流量与扬程之间的关系曲线。

当流量增大时，扬程会逐渐降低。

2. η-Q曲线（效率曲线）：在恒定转速下，效率与流量之间的关系曲线。

通常在设计流量附近效率较高，而在低流量和高流量处效率较低。

3. NPSHr曲线（净正吸入头曲线）：表示给定流量下泵要求的最低净正吸入头。

当净正吸入头低于该值时，泵可能会产生气穴或性能下降。

4. NPSHa曲线（净正吸入头可利用余量曲线）：表示给定流量下实际系统提供的净正吸入头与NPSHr之间的差值。

当可利用余量大于零时，系统运行正常。

不同型号和尺寸的离心泵有不同的曲线特征，根据具体工程要求选择合适的泵型和工作点是非常重要的。

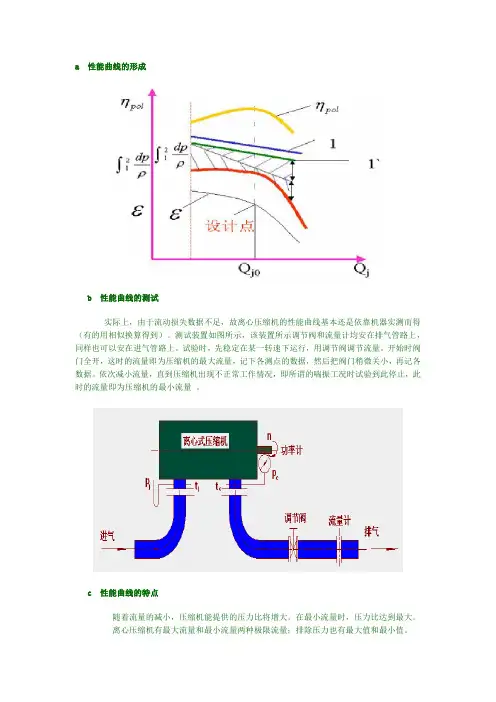

a 性能曲线的形成b 性能曲线的测试实际上，由于流动损失数据不足，故离心压缩机的性能曲线基本还是依靠机器实测而得（有的用相似换算得到）。

测试装置如图所示，该装置所示调节阀和流量计均安在排气管路上，同样也可以安在进气管路上。

试验时，先稳定在某一转速下运行，用调节阀调节流量。

开始时阀门全开，这时的流量即为压缩机的最大流量，记下各测点的数据，然后把阀门稍微关小，再记各数据。

依次减小流量，直到压缩机出现不正常工作情况，即所谓的喘振工况时试验到此停止，此时的流量即为压缩机的最小流量。

c 性能曲线的特点随着流量的减小，压缩机能提供的压力比将增大。

在最小流量时，压力比达到最大。

离心压缩机有最大流量和最小流量两种极限流量；排除压力也有最大值和最小值。

效率曲线有最高效率点，离开该点的工况效率下降的较快。

功率N与Gh th大致成正比，所以功率曲线一般随Q j增加而向上倾斜，但当ε-Q j曲线向下倾斜很快时，功率曲线也可能先向上倾斜而后逐渐向下倾斜。

d 最佳工况点工况的定义：性能曲线上的某一点即为压缩机的某一运行工作状态(简称工况)。

最佳工况点：通常将曲线上效率最高点称为最佳工况点，一般应是该机器设计计算的工况点。

如图所示，在最佳工况点左右两边的各工况点，其效率均有所降低。

e 稳定工作范围压缩机性能曲线的左边受到喘振工况的限制，右边受到堵塞工况限制，在这两个工况之间的区域称为压缩机的稳定工作范围。

压缩机变工况的稳定工作范围越宽越好。

改变泵性能曲线的方法有哪几种？如何改变？改变泵性能曲线的方法有变速调节、切割叶轮外圆等。

1、变速调节：是在管路特性曲线不变时，用变转速来改变泵的性能曲线，从而改变它们的工作点。

当转速改变后，扬程和流量都会改变，而且随着转速的提高，qv与H都将增大，，用此法来调节流量和扬程，不会产生附加的能量损失，所以这种方法是最经济的。

但对原动机提出了新的要求，即原动机应是可调转速的，如蒸汽机、内燃机等，或增设变速装置，因变速装置投资较大，一般中小型泵很少采用。

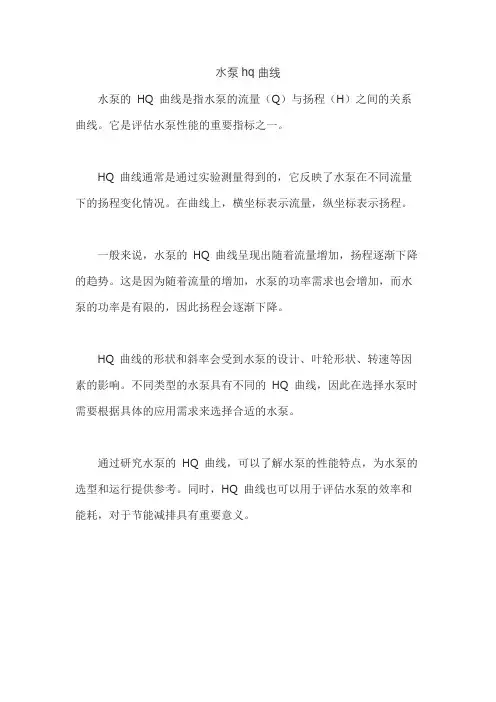

水泵hq曲线
水泵的HQ 曲线是指水泵的流量（Q）与扬程（H）之间的关系曲线。

它是评估水泵性能的重要指标之一。

HQ 曲线通常是通过实验测量得到的，它反映了水泵在不同流量下的扬程变化情况。

在曲线上，横坐标表示流量，纵坐标表示扬程。

一般来说，水泵的HQ 曲线呈现出随着流量增加，扬程逐渐下降的趋势。

这是因为随着流量的增加，水泵的功率需求也会增加，而水泵的功率是有限的，因此扬程会逐渐下降。

HQ 曲线的形状和斜率会受到水泵的设计、叶轮形状、转速等因素的影响。

不同类型的水泵具有不同的HQ 曲线，因此在选择水泵时需要根据具体的应用需求来选择合适的水泵。

通过研究水泵的HQ 曲线，可以了解水泵的性能特点，为水泵的选型和运行提供参考。

同时，HQ 曲线也可以用于评估水泵的效率和能耗，对于节能减排具有重要意义。

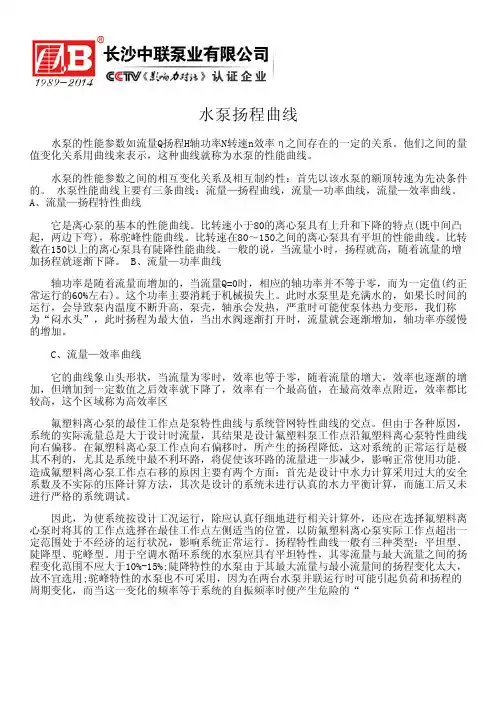

水泵扬程曲线 水泵的性能参数如流量Q扬程H轴功率N转速n效率η之间存在的一定的关系。

他们之间的量值变化关系用曲线来表示，这种曲线就称为水泵的性能曲线。

水泵的性能参数之间的相互变化关系及相互制约性：首先以该水泵的额顶转速为先决条件的。

水泵性能曲线主要有三条曲线：流量—扬程曲线，流量—功率曲线，流量—效率曲线。

A、流量—扬程特性曲线 它是离心泵的基本的性能曲线。

比转速小于80的离心泵具有上升和下降的特点(既中间凸起，两边下弯)，称驼峰性能曲线。

比转速在80～150之间的离心泵具有平坦的性能曲线。

比转数在150以上的离心泵具有陡降性能曲线。

一般的说，当流量小时，扬程就高，随着流量的增加扬程就逐渐下降。

B、流量—功率曲线 轴功率是随着流量而增加的，当流量Q=0时，相应的轴功率并不等于零，而为一定值(约正常运行的60%左右)。

这个功率主要消耗于机械损失上。

此时水泵里是充满水的，如果长时间的运行，会导致泵内温度不断升高，泵壳，轴承会发热，严重时可能使泵体热力变形，我们称为“闷水头”，此时扬程为最大值，当出水阀逐渐打开时，流量就会逐渐增加，轴功率亦缓慢的增加。

C、流量—效率曲线 它的曲线象山头形状，当流量为零时，效率也等于零，随着流量的增大，效率也逐渐的增加，但增加到一定数值之后效率就下降了，效率有一个最高值，在最高效率点附近，效率都比较高，这个区域称为高效率区 氟塑料离心泵的最佳工作点是泵特性曲线与系统管网特性曲线的交点。

但由于各种原因，系统的实际流量总是大于设计时流量，其结果是设计氟塑料泵工作点沿氟塑料离心泵特性曲线向右偏移。

在氟塑料离心泵工作点向右偏移时，所产生的扬程降低，这对系统的正常运行是极其不利的，尤其是系统中最不利环路，将促使该环路的流量进一步减少，影响正常使用功能。

造成氟塑料离心泵工作点右移的原因主要有两个方面：首先是设计中水力计算采用过大的安全系数及不实际的压降计算方法，其次是设计的系统未进行认真的水力平衡计算，而施工后又未进行严格的系统调试。

水泵的性能曲线图分析文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-水泵的性能曲线图分析：泵的特性曲线均在一定转速下测定，故特性曲线图上注出转速n值。

水泵的性能曲线图上水平座标标示流量，垂直座标标示压力（扬程），其中有根流量与压力曲线，一般情况下当压力升高时流量下降，你可以根据压力查到流量，也可从流量查到压力；还有根效率曲线，其这中间高，两边低，标明流量与压力在中间段是效率最高，因此我们选泵时要注意泵运行时的压力与流量，处于效率曲线最高附近；再有一个功率（轴功率）曲线，其一般随流量增加而增加。

注意其轴功率不应超过电机功率。

1、曲线:Q-H,流量与扬程曲线趋势图，粗线是推荐工作范围。

扬程--流量曲线以离心式水泵为例，水泵性能曲线图包含有Q-H（流量-扬程）、Q-N（流量-功率）、Q-n（流量-效率）及Q-Hs（流量-允许吸上真空高度）。

每一个流量Q都相应于一定的扬程H、轴功率N、效率n和允许吸上真空高度Hs 。

扬程是随流量的增大而下降的。

Q-H（流量-扬程）是一条不规则的曲线。

相应于效率最高值的（Qo，Ho）点的参数，即为水泵铭牌上所列的各数据。

它将是该水泵最经济工作的一个点。

在该点左右的一定范围内（一般不低于最高效率点的10%左右）都属于效率较高的区段，称为水泵的高效段。

在选泵时，应使泵站设计所要求的流量和扬程能落在高效段范围内。

因无法上图，请自找一幅水泵性能曲线图对照着看。

主要就这些了。

GPM :加仑/分钟,流量单位 3.=gallons per minute 加仑/分,每分钟加仑数(等于4.546升/分)273L/h。

其中ft是英尺，表示扬程。

1英尺=12英寸, 1英寸=2.54厘米所以, 1英尺=12×2.54=30.48厘米=0.3048米.比如说自来水管道压力为0.2Mpa，它能供到多高的高度呢转换公式是什么请大家告诉我一下！谢谢转换公式:高度H=P/(ρg)压力为 P=0.2 Mpa=200000 Pa 高度H=P/(ρg)=200000/(1000*9.8)= 20.41 m以上是静压转换为压力高度的计算公式，实际在使用时，水以某一流量沿管道流动，流动中有沿程水头损失和局部水头损失，水并不能供到上述高度，应是上述高度再减去水在管道流动的水头损失。

介绍离心泵的几条重要的性能曲线水泵的性能参数如流量Q扬程H轴功率N转速n效率η之间存在的一定的关系。

他们之间的量值变化关系用曲线来表示，这种曲线就称为水泵的性能曲线。

水泵的性能参数之间的相互变化关系及相互制约性：首先以该水泵的额顶转速为先决条件的。

水泵性能曲线主要有三条曲线：流量—扬程曲线，流量—功率曲线，流量—效率曲线。

A、流量—扬程特性曲线它是离心泵的基本的性能曲线。

比转速小于80的离心泵具有上升和下降的特点（既中间凸起，两边下弯），称驼峰性能曲线。

比转速在80～150之间的离心泵具有平坦的性能曲线。

比转数在150以上的离心泵具有陡降性能曲线。

一般的说，当流量小时，扬程就高，随着流量的增加扬程就逐渐下降。

B、流量—功率曲线轴功率是随着流量而增加的，当流量Q=0时，相应的轴功率并不等于零，而为一定值（约正常运行的60%左右）。

这个功率主要消耗于机械损失上。

此时水泵里是充满水的，如果长时间的运行，会导致泵内温度不断升高，泵壳，轴承会发热，严重时可能使泵体热力变形，我们称为“闷水头”，此时扬程为最大值，当出水阀逐渐打开时，流量就会逐渐增加，轴功率亦缓慢的增加。

C、流量—效率曲线它的曲线象山头形状，当流量为零时，效率也等于零，随着流量的增大，效率也逐渐的增加，但增加到一定数值之后效率就下降了，效率有一个最高值，在最高效率点附近，效率都比较高，这个区域称为高效率区。

五、合理配置、安全运行、优质供水以上四个方面了解了离心泵构造，工作原理、特性曲线以后，如何合理配置电机水泵的功率，是保证水泵的安全运行，优质供水，降低生产成本的关键，合理配置水泵功率，发挥水泵最佳工作区域的安全运行，我厂供水的实际情况，足已说明设备合理配置的重要性、可靠性和经济性。

80m扬程的离心泵曲线
离心泵的特性曲线包括q-h曲线、npshr-h曲线和η-h曲线。

对于80m扬程的离心泵，其特性曲线可以理解为泵在一定转速下的工作表现。

q-h曲线：该曲线反映了泵的流量随扬程变化的关系。

对于80m 扬程的离心泵，随着扬程的增加，流量会相应减小。

这是因为在一定转速下，泵的扬程和流量之间存在一定的匹配关系。

当扬程升高时，流过叶轮的液体需要克服的阻力增加，从而导致流量减小。

npshr-h曲线：该曲线反映了离心泵净吸入压力随扬程变化的关系。

对于80m扬程的离心泵，npshr值是泵的一个重要参数，它表示泵的输入端流体的静态压力能提供的最大负压。

npshr-h曲线的斜率越小，说明泵的抗气蚀能力越好。

η-h曲线：该曲线反映了离心泵效率随扬程变化的关系。

对于80m扬程的离心泵，随着扬程的增加，效率也会有所提高。

这是因为泵的效率与其水力损失密切相关。

在一定转速下，随着扬程的增加，流过叶轮的液体动能增加，从而导致水力损失增加，但泵的总效率也会相应提高。

需要注意的是，每台离心泵都有特定的特性曲线，其具体形状和数值会受到泵的设计、制造工艺、使用条件等多种因素的影响。

因此，在实际使用中，需要根据具体的离心泵型号和使用条件来绘制相应的特性曲线。

a 性能曲线的形成b 性能曲线的测试实际上，由于流动损失数据不足，故离心压缩机的性能曲线基本还是依靠机器实测而得（有的用相似换算得到）。

测试装置如图所示，该装置所示调节阀和流量计均安在排气管路上，同样也可以安在进气管路上。

试验时，先稳定在某一转速下运行，用调节阀调节流量。

开始时阀门全开，这时的流量即为压缩机的最大流量，记下各测点的数据，然后把阀门稍微关小，再记各数据。

依次减小流量，直到压缩机出现不正常工作情况，即所谓的喘振工况时试验到此停止，此时的流量即为压缩机的最小流量。

c 性能曲线的特点随着流量的减小，压缩机能提供的压力比将增大。

在最小流量时，压力比达到最大。

离心压缩机有最大流量和最小流量两种极限流量；排除压力也有最大值和最小值。

效率曲线有最高效率点，离开该点的工况效率下降的较快。

功率N与Gh th大致成正比，所以功率曲线一般随Q j增加而向上倾斜，但当ε-Q j曲线向下倾斜很快时，功率曲线也可能先向上倾斜而后逐渐向下倾斜。

d 最佳工况点工况的定义：性能曲线上的某一点即为压缩机的某一运行工作状态(简称工况)。

最佳工况点：通常将曲线上效率最高点称为最佳工况点，一般应是该机器设计计算的工况点。

如图所示，在最佳工况点左右两边的各工况点，其效率均有所降低。

e 稳定工作范围压缩机性能曲线的左边受到喘振工况的限制，右边受到堵塞工况限制，在这两个工况之间的区域称为压缩机的稳定工作范围。

压缩机变工况的稳定工作范围越宽越好。

改变泵性能曲线的方法有哪几种？如何改变？改变泵性能曲线的方法有变速调节、切割叶轮外圆等。

1、变速调节：是在管路特性曲线不变时，用变转速来改变泵的性能曲线，从而改变它们的工作点。

当转速改变后，扬程和流量都会改变，而且随着转速的提高，qv与H都将增大，，用此法来调节流量和扬程，不会产生附加的能量损失，所以这种方法是最经济的。

但对原动机提出了新的要求，即原动机应是可调转速的，如蒸汽机、内燃机等，或增设变速装置，因变速装置投资较大，一般中小型泵很少采用。

水泵的性能曲线图分析：泵的特性曲线均在一定转速下测定，故特性曲线图上注出转速n值。

水泵的性能曲线图上水平座标标示流量，垂直座标标示压力（扬程），其中有根流量与压力曲线，一般情况下当压力升高时流量下降，你可以根据压力查到流量，也可从流量查到压力；还有根效率曲线，其这中间高，两边低，标明流量与压力在中间段是效率最高，因此我们选泵时要注意泵运行时的压力与流量，处于效率曲线最高附近；再有一个功率（轴功率）曲线，其一般随流量增加而增加。

注意其轴功率不应超过电机功率。

1、曲线:Q-H,流量与扬程曲线趋势图，粗线是推荐工作范围。

扬程--流量曲线以离心式水泵为例，水泵性能曲线图包含有Q-H（流量-扬程）、Q-N（流量-功率）、Q-n（流量-效率）及Q-Hs（流量-允许吸上真空高度）。

每一个流量Q都相应于一定的扬程H、轴功率N、效率n和允许吸上真空高度Hs 。

扬程是随流量的增大而下降的。

Q-H（流量-扬程）是一条不规则的曲线。

相应于效率最高值的（Qo，Ho）点的参数，即为水泵铭牌上所列的各数据。

它将是该水泵最经济工作的一个点。

在该点左右的一定范围内（一般不低于最高效率点的10%左右）都属于效率较高的区段，称为水泵的高效段。

在选泵时，应使泵站设计所要求的流量和扬程能落在高效段范围内。

因无法上图，请自找一幅水泵性能曲线图对照着看。

主要就这些了。

GPM :加仑/分钟,流量单位 3.=gallons per minute 加仑/分,每分钟加仑数(等于4.546升/分) 273L/h。

其中ft是英尺，表示扬程。

1英尺=12英寸, 1英寸=2.54厘米所以, 1英尺=12×2.54=30.48厘米=0.3048米.比如说自来水管道压力为0.2Mpa，它能供到多高的高度呢？转换公式是什么？请大家告诉我一下！谢谢转换公式:高度H=P/(ρg)压力为P=0.2 Mpa=200000 Pa 高度H=P/(ρg)=200000/(1000*9.8)= 20.41 m 以上是静压转换为压力高度的计算公式，实际在使用时，水以某一流量沿管道流动，流动中有沿程水头损失和局部水头损失，水并不能供到上述高度，应是上述高度再减去水在管道流动的水头损失。

离心泵的几条重要的性能曲线你知道多少？下面介绍离心泵的几条重要的性能曲线，水泵的性能参数如流量Q 扬程H 轴功率P 转速n 效率η汽蚀(npsh)之间存在的一定的关系。

他们之间的量值变化关系用曲线来表示，这种曲线就称为水泵的性能曲线。

如下图，截图来源于义维科技提供的选型软件截图：水泵的性能参数之间的相互变化关系及相互制约性：首先以该水泵的额定转速为先决条件的。

水泵性能曲线主要有三条曲线：流量—扬程曲线，流量—功率曲线，流量—效率曲线，如上图蓝色曲线（Q-H曲线），绿色曲线（Q-η曲线），暗红色曲线（Q-P曲线）,最下面的灰色曲线为（流量汽蚀曲线）A、流量—扬程特性曲线它是离心泵的基本的性能曲线。

比转速小于80的离心泵具有上升和下降的特点(既中间凸起，两边下弯)，称驼峰性能曲线。

比转速在80～150之间的离心泵具有平坦的性能曲线。

比转数在150以上的离心泵具有陡降性能曲线。

一般的说，当流量小时，扬程就高，随着流量的增加扬程就逐渐下降。

B、流量—功率曲线轴功率是随着流量而增加的,注意此处是轴功率不是电机功率，当流量Q=0时，相应的轴功率并不等于零，而为一定值(约正常运行的60%左右)。

这个功率主要消耗于机械损失上。

此时水泵里是充满水的，如果长时间的运行，会导致泵内温度不断升高，泵壳，轴承会发热，严重时可能使泵体热力变形，我们称为“闷水头”，此时扬程为最大值，当出水阀逐渐打开时，流量就会逐渐增加，轴功率亦缓慢的增加。

在选择与水泵配套的电机输出功率时，必须根据水泵的工作情况选择比水泵轴功率稍大的功率，以免在实际运行中，出现小机拖大泵使电机过载、烧毁等事故，同时也避免配过大功率的电机，使电机的容量不能充分利用，从而降低电机的效率和功率因素。

C、流量—效率曲线它的曲线象山头形状，当流量为零时，效率也等于零，随着流量的增大，效率也逐渐的增加，但增加到一定数值之后效率就下降了。

曲线上有个最高点，即离心泵的最高效率点。

什么是泵的特性曲线包括的方面概述泵是一种用于输送液体或气体的机械装置。

它们被广泛应用于许多不同的行业中，例如农业、能源、制造等等。

因此，泵的特性曲线对泵的选择、设计和运作至关重要。

在本文中，我们将讨论什么是泵的特性曲线，以及特性曲线包括哪些方面。

什么是泵的特性曲线？泵的特性曲线是一条反映泵性能的曲线，其横轴通常表示泵流量，纵轴表示泵扬程。

在泵的操作过程中，泵的扬程和流量之间有着密切的关联。

泵的特性曲线能够显示出如下三个方面：1.流量和扬程流量是指经过泵的单位时间内的液体或气体体积量，扬程是指液体或气体通过泵时所需的能量。

泵的特性曲线反映了这两个因素之间的变化关系。

它告诉我们，随着流量的增加，泵的扬程也会随之增加。

这是因为在更高的流量下，泵需要消耗更多的能量来将液体或气体提高到更高的高度。

2.效率在泵的特性曲线上，我们还可以看到泵的效率。

泵的效率是指泵输入的能量与输出的能量之比。

在泵的设计和选择过程中，效率是一个至关重要的因素。

更高的泵效率意味着相同能源下的更高流量和扬程。

因此，更高效的泵可以提高工作效率和节省能源，从而减少操作成本。

3.NPSHNPSH是指泵进口处所需的净正静压头。

当液体或气体通过泵进入泵壳时，必须克服一定的阻力。

NPSH是衡量这种阻力的指标。

它表示了是泵工作所需的最低进口压力。

在泵的特性曲线上，NPSH通常以一个高度表示。

如果NPSH太低，水泵可能会出现空泵运转，这会导致水泵叶轮旋转空气或蒸汽，从而产生噪声、振动，还可能会损坏水泵。

总结泵的特性曲线是评估泵性能的一种重要工具。

特性曲线表明了泵的最大输出和效率以及NPSH。

泵的特性曲线上还可以看到流量和扬程之间的关联。

在选择、设计和运营泵时，理解泵的特性曲线对于确保泵工作正常、减少成本和节约能源都非常重要。

1 / 1 水泵的性能曲线图上：水平座标标示流量，垂直座标标示压力（扬程），其中有根流量与压力曲线，一般情况下当压力（扬程）升高时流量下降，你可以根据压力（扬程）查到流量，也可从流量查到压力（扬程）；
还有根效率曲线，其这中间高，两边低，标明流量与压力在中间段是效率最高，因此我们选泵时要注意泵运行时的压力（扬程）与流量，处于效率曲线最高附近；
再有一个功率（轴功率）曲线，其一般随流量增加而增加。

注意其轴功率不应超过电机功率。

水泵的性能曲线图：。
