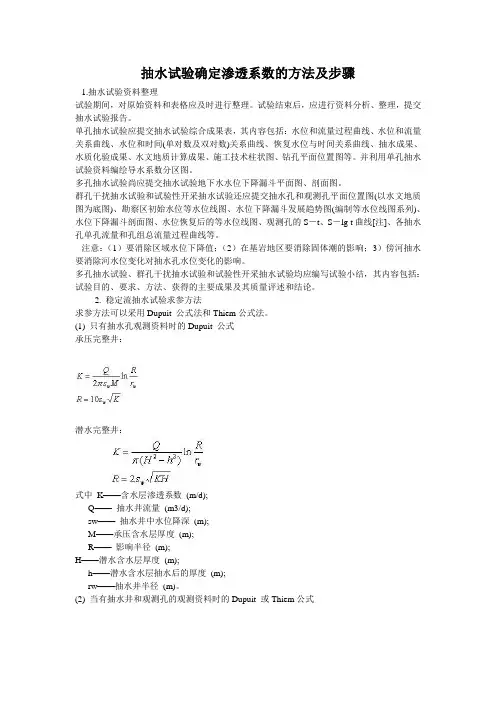

抽水试验确定渗透系数的方法及步骤.docx

抽水试验确定渗透系数的方法及步骤1.抽水试验资料整理试验期间，对原始资料和表格应及时进行整理。

试验结束后，应进行资料分析、整理，提交抽水试验报告。

单孔抽水试验应提交抽水试验综合成果表，其内容包括：水位和流量过程曲线、水位和流量关系曲线、水位和时间(单对数及双对数)关系曲线、恢复水位与时间关系曲线、抽水成果、水质化验成果、水文地质计算成果、施工技术柱状图、钻孔平面位置图等。

并利用单孔抽水试验资料编绘导水系数分区图。

多孔抽水试验尚应提交抽水试验地下水水位下降漏斗平面图、剖面图。

群孔干扰抽水试验和试验性开采抽水试验还应提交抽水孔和观测孔平面位置图(以水文地质图为底图)、勘察区初始水位等水位线图、水位下降漏斗发展趋势图(编制等水位线图系列)、水位下降漏斗剖面图、水位恢复后的等水位线图、观测孔的S－t、S－lg t曲线[注]、各抽水孔单孔流量和孔组总流量过程曲线等。

注意：（1）要消除区域水位下降值；（2）在基岩地区要消除固体潮的影响；3）傍河抽水要消除河水位变化对抽水孔水位变化的影响。

多孔抽水试验、群孔干扰抽水试验和试验性开采抽水试验均应编写试验小结，其内容包括：试验目的、要求、方法、获得的主要成果及其质量评述和结论。

2. 稳定流抽水试验求参方法求参方法可以采用Dupuit 公式法和Thiem公式法。

(1) 只有抽水孔观测资料时的Dupuit 公式承压完整井：潜水完整井：式中 K——含水层渗透系数 (m/d);Q——抽水井流量 (m3/d);sw——抽水井中水位降深 (m);M——承压含水层厚度 (m);R——影响半径 (m);H——潜水含水层厚度 (m);h——潜水含水层抽水后的厚度 (m);rw——抽水井半径 (m)。

(2) 当有抽水井和观测孔的观测资料时的Dupuit 或Thiem公式式中hw ——抽水井中水柱高度 (m);h1、h2——与抽水井距离为r1和r2处观测孔（井）中水柱高度 (m)，分别等于初始水位H0与井中水位降深s之差，h1= H0 –s1；h2= H0 –s2。

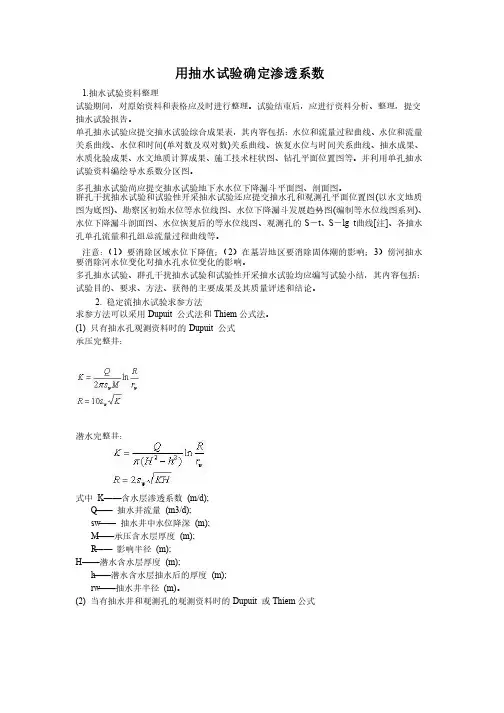

用抽水试验确定渗透系数1.抽水试验资料整理试验期间，对原始资料和表格应及时进行整理。

试验结束后，应进行资料分析、整理，提交抽水试验报告。

单孔抽水试验应提交抽水试验综合成果表，其内容包括：水位和流量过程曲线、水位和流量关系曲线、水位和时间(单对数及双对数)关系曲线、恢复水位与时间关系曲线、抽水成果、水质化验成果、水文地质计算成果、施工技术柱状图、钻孔平面位置图等。

并利用单孔抽水试验资料编绘导水系数分区图。

多孔抽水试验尚应提交抽水试验地下水水位下降漏斗平面图、剖面图。

群孔干扰抽水试验和试验性开采抽水试验还应提交抽水孔和观测孔平面位置图(以水文地质图为底图)、勘察区初始水位等水位线图、水位下降漏斗发展趋势图(编制等水位线图系列)、水位下降漏斗剖面图、水位恢复后的等水位线图、观测孔的S－t、S－lg t曲线[注]、各抽水孔单孔流量和孔组总流量过程曲线等。

注意：（1）要消除区域水位下降值；（2）在基岩地区要消除固体潮的影响；3）傍河抽水要消除河水位变化对抽水孔水位变化的影响。

多孔抽水试验、群孔干扰抽水试验和试验性开采抽水试验均应编写试验小结，其内容包括：试验目的、要求、方法、获得的主要成果及其质量评述和结论。

2. 稳定流抽水试验求参方法求参方法可以采用Dupuit 公式法和Thiem公式法。

(1) 只有抽水孔观测资料时的Dupuit 公式承压完整井：潜水完整井：式中K——含水层渗透系数(m/d);Q——抽水井流量(m3/d);sw——抽水井中水位降深(m);M——承压含水层厚度(m);R——影响半径(m);H——潜水含水层厚度(m);h——潜水含水层抽水后的厚度(m);rw——抽水井半径(m)。

(2) 当有抽水井和观测孔的观测资料时的Dupuit 或Thiem公式式中hw ——抽水井中水柱高度(m);h1、h2——与抽水井距离为r1和r2处观测孔（井）中水柱高度(m)，分别等于初始水位H0与井中水位降深s之差，h1= H0 –s1；h2= H0 –s2。

单孔抽水试验测定渗透系数室内试验具有设备简单、费用低的特点，但由于取样的扰动和土样尺寸、方向的局限性，使得测得的渗透系数与土的实际渗透系数有所偏差，室内试验测出的渗透系数往往不能很好地反映土体的实际渗透性，相比之下，现场渗透试验测得的结果为整个渗流区较大范围内土体渗透系数的平均值，更能贴近实际情况。

现场测定渗透系数的方法常用注水试验和抽水试验，这里只介绍不设置观测孔的单孔抽水试验。

单孔抽水试验要求抽水设备的选取：地下水位埋深小于6.5m时宜选用地面离心式水泵；地下水位埋藏较深,但钻孔出水量不大时,宜选用潜水电泵；地下水位埋藏较深,且钻孔出水量较大时宜选用空气压缩机。

测试工具：观测地下水位宜采用电测水位计或自动测试水位计观测，读数应精确到0.5cm；出水量的测试工具应根据水量大小、精度要求和方便实用的原则选择，并应符合下列规定：当出水量小于0.001m3/s时，宜选用量杯或量桶其充满水所需时间不宜少于15s，观测读数应精确到0.5s；当出水量不小于0.001m3/s时，宜选用三角堰或水表堰，水位读数应精确到0.1cm,水表读数应精确到0.001m3。

抽水孔孔径要求：松散含水层的抽水孔孔径不宜小于200mm，基岩含水层的抽水孔孔径不宜小于130mm。

正式抽水前,静水位观测应每30min观测一次,2h内变幅不大于2cm，且无连续上升或下降趋势时，即可视为稳定。

每组抽水孔进行三次降深，最小降深不宜小于0.5m。

稳定流抽水试验时抽水开始后的第5min、10min、15min、20min、30min、40min、50min、60min宜各观测一次动水位和出水量，以后每隔30min观测一次。

非稳定流试验时，出水量和动水位的观测时间宜在抽水开始后的第1min、2min、3min、4min、6min、8min、10min、15min、20min、25min、30min、40min、50min、60min、80min、100min、120min各观测一次，以后每隔30min观测一次,直至结束。

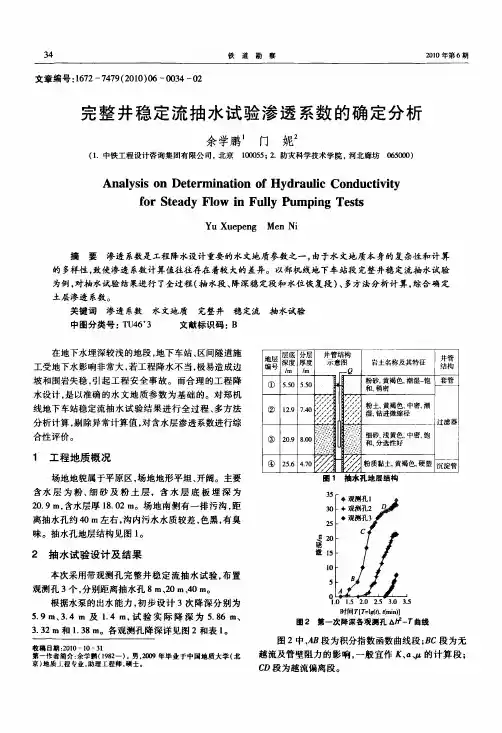

铁道勘察2010年第6期文章编号：1672—7479(2010)06—0034—02完整井稳定流抽水试验渗透系数的确定分析余学鹏1门妮2(1．中铁工程设计咨询集团有限公司，北京100055；2．防灾科学技术学院，河北廊坊065000)A nal ys i s on D et er m i nat i on of H ydr aul i c C onduct i vi t yf or St eady Fl ow i n Ful l y Pum pi ng T e st sY u X uepe ng M en N i摘要渗透系数是工程降水设计重要的水文地质参数之一，由于水文地质本身的复杂性和计算的多样性，致使渗透系数计算值往往存在着较大的差异。

以郑机线地下车站段完整井稳定流抽水试验为例，对抽水试验结果进行了全过程(抽水段、降深稳定段和水位恢复段)、多方法分析计算，综合确定土层渗透系数。

关键词渗透系数水文地质完整井稳定流抽水试验中图分类号：TU46+3文献标识码：B在地下水埋深较浅的地段，地下车站、区间隧道施工受地下水影响非常大，若工程降水不当，极易造成边坡和围岩失稳，引起工程安全事故。

而合理的工程降水设计，是以准确的水文地质参数为基础的。

对郑机线地下车站稳定流抽水试验结果进行全过程、多方法分析计算，剔除异常计算值，对含水层渗透系数进行综合性评价。

1工程地质概况场地地貌属于平原区，场地地形平坦、开阔。

主要含水层为粉、细砂及粉土层，含水层底板埋深为20．9m，含水层厚18．02m。

场地南侧有一排污沟，距离抽水孔约40m左右，沟内污水水质较差，色黑，有臭味。

抽水孔地层结构见图1。

2抽水试验设计及结果本次采用带观测孔完整井稳定流抽水试验，布置观测孔3个，分别距离抽水孔8m、20i n、40m。

根据水泵的出水能力，初步设计3次降深分别为5．9m、3．4m及1．4m，试验实际降深为5．86m、3．32m和1．38m。

用抽水试验确定渗透系数 1.抽水试验资料整理抽水试验资料整理试验期间，对原始资料和表格应及时进行整理。

试验结束后，应进行资料分析、整理，提交抽水试验报告。

抽水试验报告。

单孔抽水试验应提交抽水试验综合成果表，单孔抽水试验应提交抽水试验综合成果表，其内容包括：其内容包括：水位和流量过程曲线、水位和流量关系曲线、水位和时间(单对数及双对数)关系曲线、恢复水位与时间关系曲线、抽水成果、水质化验成果、水质化验成果、水文地质计算成果、水文地质计算成果、水文地质计算成果、施工技术柱状图、钻孔平面位置图等。

施工技术柱状图、钻孔平面位置图等。

施工技术柱状图、钻孔平面位置图等。

并利用单孔抽水并利用单孔抽水试验资料编绘导水系数分区图。

试验资料编绘导水系数分区图。

多孔抽水试验尚应提交抽水试验地下水水位下降漏斗平面图、剖面图。

多孔抽水试验尚应提交抽水试验地下水水位下降漏斗平面图、剖面图。

群孔干扰抽水试验和试验性开采抽水试验还应提交抽水孔和观测孔平面位置图(以水文地质图为底图)、勘察区初始水位等水位线图、水位下降漏斗发展趋势图(编制等水位线图系列)、水位下降漏斗剖面图、水位恢复后的等水位线图、观测孔的S －t 、S －lg t 曲线[注]、各抽水孔单孔流量和孔组总流量过程曲线等。

孔单孔流量和孔组总流量过程曲线等。

注意：（1）要消除区域水位下降值；（2）在基岩地区要消除固体潮的影响；3）傍河抽水要消除河水位变化对抽水孔水位变化的影响。

要消除河水位变化对抽水孔水位变化的影响。

多孔抽水试验、群孔干扰抽水试验和试验性开采抽水试验均应编写试验小结，其内容包括：试验目的、要求、方法、获得的主要成果及其质量评述和结论。

试验目的、要求、方法、获得的主要成果及其质量评述和结论。

2. 稳定流抽水试验求参方法稳定流抽水试验求参方法求参方法可以采用Dupuit 公式法和Thiem 公式法。

公式法。

(1) 只有抽水孔观测资料时的Dupuit 公式公式 承压完整井：承压完整井： 潜水完整井：潜水完整井：式中式中 K ——含水层渗透系数含水层渗透系数 (m/d); Q —— 抽水井流量抽水井流量 (m3/d); sw —— 抽水井中水位降深抽水井中水位降深 (m); M ——承压含水层厚度承压含水层厚度 (m); R —— 影响半径影响半径 (m); H ——潜水含水层厚度潜水含水层厚度 (m); h ——潜水含水层抽水后的厚度潜水含水层抽水后的厚度 (m); rw ——抽水井半径抽水井半径 (m)。

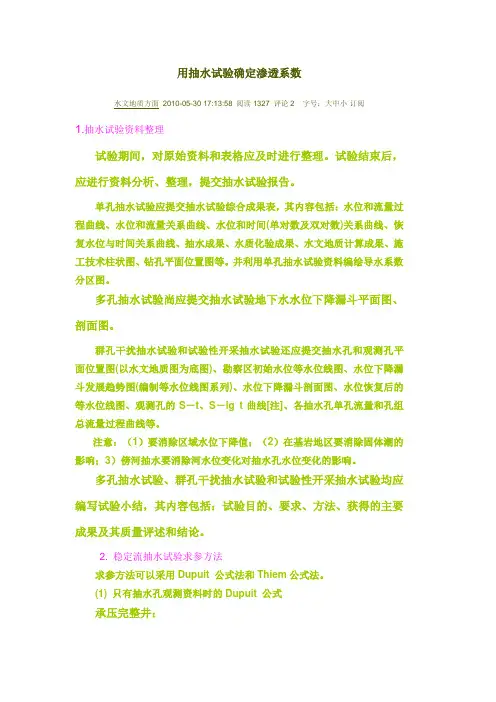

用抽水试验确定渗透系数水文地质方面2010-05-30 17:13:58 阅读1327 评论2 字号：大中小订阅1.抽水试验资料整理试验期间，对原始资料和表格应及时进行整理。

试验结束后，应进行资料分析、整理，提交抽水试验报告。

单孔抽水试验应提交抽水试验综合成果表，其内容包括：水位和流量过程曲线、水位和流量关系曲线、水位和时间(单对数及双对数)关系曲线、恢复水位与时间关系曲线、抽水成果、水质化验成果、水文地质计算成果、施工技术柱状图、钻孔平面位置图等。

并利用单孔抽水试验资料编绘导水系数分区图。

多孔抽水试验尚应提交抽水试验地下水水位下降漏斗平面图、剖面图。

群孔干扰抽水试验和试验性开采抽水试验还应提交抽水孔和观测孔平面位置图(以水文地质图为底图)、勘察区初始水位等水位线图、水位下降漏斗发展趋势图(编制等水位线图系列)、水位下降漏斗剖面图、水位恢复后的等水位线图、观测孔的S－t、S－lg t曲线[注]、各抽水孔单孔流量和孔组总流量过程曲线等。

注意：（1）要消除区域水位下降值；（2）在基岩地区要消除固体潮的影响；3）傍河抽水要消除河水位变化对抽水孔水位变化的影响。

多孔抽水试验、群孔干扰抽水试验和试验性开采抽水试验均应编写试验小结，其内容包括：试验目的、要求、方法、获得的主要成果及其质量评述和结论。

2. 稳定流抽水试验求参方法求参方法可以采用Dupuit 公式法和Thiem公式法。

(1) 只有抽水孔观测资料时的Dupuit 公式承压完整井：潜水完整井：式中K——含水层渗透系数(m/d);Q——抽水井流量(m3/d);s w——抽水井中水位降深(m);M——承压含水层厚度(m);R——影响半径(m);H——潜水含水层厚度(m);h——潜水含水层抽水后的厚度(m);r w——抽水井半径(m)。

(2) 当有抽水井和观测孔的观测资料时的Dupuit 或Thiem公式式中h w ——抽水井中水柱高度(m);h1、h2——与抽水井距离为r1和r2处观测孔（井）中水柱高度(m)，分别等于初始水位H0与井中水位降深s之差，h1= H0 –s1；h2= H0 –s2。

用抽水试验确定渗透系数1.抽水试验资料整理试验期间，对原始资料和表格应及时进行整理。

试验结束后，应进行资料分析、整理，提交抽水试验报告。

单孔抽水试验应提交抽水试验综合成果表，其内容包括：水位和流量过程曲线、水位和流量关系曲线、水位和时间(单对数及双对数)关系曲线、恢复水位与时间关系曲线、抽水成果、水质化验成果、水文地质计算成果、施工技术柱状图、钻孔平面位置图等。

并利用单孔抽水试验资料编绘导水系数分区图。

多孔抽水试验尚应提交抽水试验地下水水位下降漏斗平面图、剖面图。

群孔干扰抽水试验和试验性开采抽水试验还应提交抽水孔和观测孔平面位置图(以水文地质图为底图)、勘察区初始水位等水位线图、水位下降漏斗发展趋势图(编制等水位线图系列)、水位下降漏斗剖面图、水位恢复后的等水位线图、观测孔的S－t、S－lg t曲线[注]、各抽水孔单孔流量和孔组总流量过程曲线等。

注意：（1）要消除区域水位下降值；（2）在基岩地区要消除固体潮的影响；3）傍河抽水要消除河水位变化对抽水孔水位变化的影响。

多孔抽水试验、群孔干扰抽水试验和试验性开采抽水试验均应编写试验小结，其内容包括：试验目的、要求、方法、获得的主要成果及其质量评述和结论。

2. 稳定流抽水试验求参方法求参方法可以采用Dupuit 公式法和Thiem公式法。

(1) 只有抽水孔观测资料时的Dupuit 公式承压完整井：潜水完整井：式中K——含水层渗透系数(m/d);Q——抽水井流量(m3/d);sw——抽水井中水位降深(m);M——承压含水层厚度(m);R——影响半径(m);H——潜水含水层厚度(m);h——潜水含水层抽水后的厚度(m);rw——抽水井半径(m)。

(2) 当有抽水井和观测孔的观测资料时的Dupuit 或Thiem公式式中hw ——抽水井中水柱高度(m);h1、h2——与抽水井距离为r1和r2处观测孔（井）中水柱高度(m)，分别等于初始水位H0与井中水位降深s之差，h1= H0 –s1；h2= H0 –s2。

渗透系数稳定流抽水试验求取渗透系数K，基本理论依据就是裘布衣公式，下面具体介绍一下在单孔抽水试验、一个观测孔、两个观测孔三种情况下，K值确定计算所采用的公式和计算方法。

在单孔抽水试验中，（无观测孔）只能根据水井的出水量、水位降深等资料，则应消除抽水井附近所产生的三维流、紊流等影响，特别是在抽水时，水位降深很大的时候，应采用消除渗透阻力的方法。

1、首先，绘制Q-S关系图，坐标横轴为小时出水量，纵轴为水位降深值，相对应点的连线呈直线时，地下水运动为平面流，采用下列公式：承压水完整井：K=0.366Q(lgR-lgr)/Ms，式中，Q，涌水量，R影响半径，r井半径，M，承压含水层厚度，s，水位降深值。

潜水完整井：K=0.773Q(lgR-lgr)/（2H-s）s，式中H为潜水含水层厚度。

2、当绘制的Q-s曲线成曲线状态时，说明抽水井壁及其附近含水层中，产生了三维紊流，不符合裘布衣的基本条件，为了消除影响，计算时采用消除阻力法，若根据三次水位下降的Q,s值作出承压水的S/Q—Q或·潜水的△h/Q—Q关系曲线图呈直线时，则可将直线在纵轴上的截距a值直接代入公式计算。

其公式为：承压水完整井：K=0.366(lgR-lgr)/aM，潜水完整井：K=0.733(lgR-lgr)/a,式中，a为纵轴上的截距，M为承压水层厚度。

3、单井抽水利用观测孔水位下降资料计算K值时，一般要求最近观测孔离主井距离应达到2倍以上含水层厚度，最远观测孔距抽水口距离也不宜太远，以保证个观测孔内都能观测到一定的水位下降值。

当有一个观测孔时，所求，K值利用以下公式：承压水完整井：K=0.366Qlg（r1/rw）/M（sw-s1），潜水完整井：K=0.733Qlg（r1-rw）/（sw-s1）*（2H-sw-s1），式中，sw为抽水井内水位下降值，s1为观测孔内水位下降值，rw为抽水井的半径，r1为抽水井至观测孔的距离。

当有2个观测孔时，承压水完整井：K=【0.366Q/M（s1-s2）】*lg（r2/r1），潜水完整井：K= 【0.733Q/（s1-s2）（2H-s1-s2）】*lg（r2/r1）。

抽水试验确定渗透系数的方法及步骤1.抽水试验资料整理试验期间，对原始资料和表格应及时进行整理。

试验结束后，应进行资料分析、整理，提交抽水试验报告。

单孔抽水试验应提交抽水试验综合成果表，其内容包括：水位和流量过程曲线、水位和流量关系曲线、水位和时间(单对数及双对数)关系曲线、恢复水位与时间关系曲线、抽水成果、水质化验成果、水文地质计算成果、施工技术柱状图、钻孔平面位置图等。

并利用单孔抽水试验资料编绘导水系数分区图。

多孔抽水试验尚应提交抽水试验地下水水位下降漏斗平面图、剖面图。

群孔干扰抽水试验和试验性开采抽水试验还应提交抽水孔和观测孔平面位置图(以水文地质图为底图)、勘察区初始水位等水位线图、水位下降漏斗发展趋势图(编制等水位线图系列)、水位下降漏斗剖面图、水位恢复后的等水位线图、观测孔的S－t、S－lg t曲线[注]、各抽水孔单孔流量和孔组总流量过程曲线等。

注意：（1）要消除区域水位下降值；（2）在基岩地区要消除固体潮的影响；3）傍河抽水要消除河水位变化对抽水孔水位变化的影响。

多孔抽水试验、群孔干扰抽水试验和试验性开采抽水试验均应编写试验小结，其内容包括：试验目的、要求、方法、获得的主要成果及其质量评述和结论。

2. 稳定流抽水试验求参方法求参方法可以采用Dupuit 公式法和Thiem公式法。

(1) 只有抽水孔观测资料时的Dupuit 公式承压完整井：潜水完整井：式中K——含水层渗透系数(m/d);Q——抽水井流量(m3/d);sw——抽水井中水位降深(m);M——承压含水层厚度(m);R——影响半径(m);H——潜水含水层厚度(m);h——潜水含水层抽水后的厚度(m);rw——抽水井半径(m)。

(2) 当有抽水井和观测孔的观测资料时的Dupuit 或Thiem公式式中hw ——抽水井中水柱高度(m);h1、h2——与抽水井距离为r1和r2处观测孔（井）中水柱高度(m)，分别等于初始水位H0与井中水位降深s之差，h1= H0 –s1；h2= H0 –s2。

用抽水试验确定渗透系数---转自青春飞扬搜狐博客1.抽水试验资料整理试验期间，对原始资料和表格应及时进行整理。

试验结束后，应进行资料分析、整理，提交抽水试验报告。

单孔抽水试验应提交抽水试验综合成果表，其内容包括：水位和流量过程曲线、水位和流量关系曲线、水位和时间(单对数及双对数)关系曲线、恢复水位与时间关系曲线、抽水成果、水质化验成果、水文地质计算成果、施工技术柱状图、钻孔平面位置图等。

并利用单孔抽水试验资料编绘导水系数分区图。

多孔抽水试验尚应提交抽水试验地下水水位下降漏斗平面图、剖面图。

群孔干扰抽水试验和试验性开采抽水试验还应提交抽水孔和观测孔平面位置图(以水文地质图为底图)、勘察区初始水位等水位线图、水位下降漏斗发展趋势图(编制等水位线图系列)、水位下降漏斗剖面图、水位恢复后的等水位线图、观测孔的S－t、S－lg t曲线[注]、各抽水孔单孔流量和孔组总流量过程曲线等。

注意：（1）要消除区域水位下降值；（2）在基岩地区要消除固体潮的影响；3）傍河抽水要消除河水位变化对抽水孔水位变化的影响。

多孔抽水试验、群孔干扰抽水试验和试验性开采抽水试验均应编写试验小结，其内容包括：试验目的、要求、方法、获得的主要成果及其质量评述和结论。

2. 稳定流抽水试验求参方法求参方法可以采用Dupuit 公式法和Thiem公式法。

(1) 只有抽水孔观测资料时的Dupuit 公式承压完整井：潜水完整井：式中K——含水层渗透系数(m/d);Q——抽水井流量(m3/d);sw——抽水井中水位降深(m);M——承压含水层厚度(m);R——影响半径(m);H——潜水含水层厚度(m);h——潜水含水层抽水后的厚度(m);rw——抽水井半径(m)。

(2) 当有抽水井和观测孔的观测资料时的Dupuit 或Thiem公式式中hw ——抽水井中水柱高度(m);h1、h2——与抽水井距离为r1和r2处观测孔（井）中水柱高度(m)，分别等于初始水位H0与井中水位降深s之差，h1= H0 –s1；h2= H0 –s2。

4.1抽水试验目的要求4.1.1 抽水试验的目的(1) 确定含水层及越流层的水文地质参数：渗透系数K、导水系数T、给水度m、弹性释水系数m*、导压系数a、弱透水层渗透系数K'、越流系数b、越流因素B、影响半径R等。

(2) 通过测定井孔涌水量及其与水位下降（降深）之间的关系，分析确定含水层的富水程度、评价井孔的出水能力。

(3) 为取水工程设计提供所需的水文地质数据，如影响半径、单井出水量、单位出水量、井间干扰出水量、干扰系数等，依据降深和流量选择适宜的水泵型号。

(4) 确定水位下降漏斗的形状、大小及其随时间的增长速度；直接评价水源地的可开采量。

(5) 查明某些手段难以查明的水文地质条件，如确定各含水层间以及与地表水之间的水力联系、边界的性质及简单边界的位置、地下水补给通道、强径流带位置等。

4.1.2 抽水试验分类抽水试验主要分为单孔抽水、多孔抽水、群孔干扰抽水和试验性开采抽水。

（1）单孔抽水试验：仅在一个试验孔中抽水，用以确定涌水量与水位降深的关系，概略取得含水层渗透系数。

（2）多孔抽水试验：在一个主孔内抽水，在其周围设置若干个观测孔观测地下水位。

通过多孔抽水试验可以求得较为确切的水文地质参数和含水层不同方向的渗透性能及边界条件等。

（3）群孔干扰抽水试验：在影响半径范围内，两个或两个以上钻孔中同时进行的抽水试验；通过干扰抽水试验确定水位下降与总涌水量的关系，从而预测一定降深下的开采量或一定开采定额下的水位降深值，同时为确定合理的布井方案提供依据。

（4）试验性开采抽水试验：是模拟未来开采方案而进行的抽水试验。

一般在地下水天然补给量不很充沛或补给量不易查清，或者勘察工作量有限而又缺乏地下水长期观测资料的水源地，为充分暴露水文地质问题，宜进行试验性开采抽水试验，并用钻孔实际出水量作为评价地下水可开采量的依据。

4.1.3 抽水试验的方法单孔抽水试验采用稳定流抽水试验方法，多孔抽水、群孔干扰抽水和试验性开采抽水试验一般采用非稳定流抽水试验方法。

渗透系数的确定垂直方向上存在多层彼此有水力联系的透水性不同的含水层时，渗透系数可取各含水层渗透系数与含水层厚度的加权平均值Kcp。

潜水含水层：承压含水层：式中 Ki——含水岩系中各分层的渗透系数，m/d；Hi——潜水含水层各分层的厚度，m；Mi——承压含水层各分层的厚度，m。

单一含水层渗透性在水平方向上有变化时，可按下述方法确定：在裂隙或岩溶矿区渗透性呈不均匀分布地，先进行渗透性分段，求得各地段的渗透系数，然后再用各地段的面积（Fi）加权平均计算：对渗透系数在矿区范围内变化不大时，可以采用各试验点的算术平均值。

对于岩溶含水层，当各试验点的渗透系数相差十分悬殊时，建议采用抽水量大、降深大，居响范围大的抽水孔的试验资料;当抽水量大而降深小时，建议采用各试验点渗透系数的平均值来计算正常涌水量，以试验点中最大渗透系数计算最大涌水量。

对于水文地质条件简单的小型地下开采矿山或中小型露天开采矿山，在缺少抽水试验资科情况下，为了大致估算矿坑涌水量，可采用渗透系数的经验值（见表1、表2）。

表1几种土的渗透系数土类渗透系数（cm/s）土类渗透系数（cm/s）粘土<1.2×10-6 细砂 1.2×10-3～6×10-3粉质粘土 1.2×10-6～6×10-5中砂6×10-3～2.4×10-2粘质粉土6×10-5～6×10-4粗砂 2.4×10-2～6×10-2黄土3×10-4～6×10-4砾砂6×10-2～1.8×10-1粉砂6×10-4～1.2×10-3表2渗透系数经验值。

单孔抽水试验测定渗透系数室内试验具有设备简单、费用低的特点，但由于取样的扰动和土样尺寸、方向的局限性，使得测得的渗透系数与土的实际渗透系数有所偏差，室内试验测出的渗透系数往往不能很好地反映土体的实际渗透性，相比之下，现场渗透试验测得的结果为整个渗流区较大范围内土体渗透系数的平均值，更能贴近实际情况。

现场测定渗透系数的方法常用注水试验和抽水试验，这里只介绍不设置观测孔的单孔抽水试验。

单孔抽水试验要求抽水设备的选取：地下水位埋深小于6.5m时宜选用地面离心式水泵；地下水位埋藏较深,但钻孔出水量不大时,宜选用潜水电泵；地下水位埋藏较深,且钻孔出水量较大时宜选用空气压缩机。

测试工具：观测地下水位宜采用电测水位计或自动测试水位计观测，读数应精确到0.5cm；出水量的测试工具应根据水量大小、精度要求和方便实用的原则选择，并应符合下列规定：当出水量小于0.001m3/s时，宜选用量杯或量桶其充满水所需时间不宜少于15s，观测读数应精确到0.5s；当出水量不小于0.001m3/s时，宜选用三角堰或水表堰，水位读数应精确到0.1cm,水表读数应精确到0.001m3。

抽水孔孔径要求：松散含水层的抽水孔孔径不宜小于200mm，基岩含水层的抽水孔孔径不宜小于130mm。

正式抽水前,静水位观测应每30min观测一次,2h内变幅不大于2cm，且无连续上升或下降趋势时，即可视为稳定。

每组抽水孔进行三次降深，最小降深不宜小于0.5m。

稳定流抽水试验时抽水开始后的第5min、10min、15min、20min、30min、40min、50min、60min宜各观测一次动水位和出水量，以后每隔30min观测一次。

非稳定流试验时，出水量和动水位的观测时间宜在抽水开始后的第1min、2min、3min、4min、6min、8min、10min、15min、20min、25min、30min、40min、50min、60min、80min、100min、120min各观测一次，以后每隔30min观测一次,直至结束。

抽水试验确定渗透系数的方法与步骤抽水试验是一种常用的确定土壤渗透系数的方法。

它通过对土体中的水流进行测量，来估计土壤的渗透能力。

以下是抽水试验的方法和步骤。

1.确定试验位置和深度：根据所研究的土壤类型和目的确定试验的位置和深度。

一般来说，选择具有代表性的土层为试验区域。

2.安装试验井：挖掘一个较大的井孔，使其能够容纳所用的试验设备。

井孔深度通常需要比试验时所需的深度更深，以便在试验过程中处理水位波动。

3.安装水位计：将水位计井安装于试验井中。

水位计井应完全处于试验井之内，并且与试验井保持紧密的接触，以防止水流绕过或泄漏。

4.建立稳定水位：在试验井中灌水至水位达到稳定。

稳定的水位是通过连续加水和卸水直至水位波动不超过一定水平来确定的。

5.开始抽水：启动试验井中的抽水泵，并开始抽水。

抽水速度应根据试验目的和所需取得的数据来设定。

6.持续观测水位：随着水的抽取，始终保持观测试验井中的水位变化情况。

记录每个时间间隔水位的高度。

7.终止试验：当水位稳定并保持在较低水位时，可以终止试验。

终止抽水后，水位将恢复到初始水位。

8.数据处理：利用抽水试验的数据计算渗透系数。

根据达西定律，渗透系数与流量、井孔半径和试验深度相关。

通过绘制水位变化图，应用相关公式计算渗透系数。

9.结果分析：根据计算得到的渗透系数，进行结果分析。

对于不同深度和位置的试验结果，应进行比较和解释。

需要注意的是，在进行抽水试验时应考虑以下因素：a.试验时间：试验时间应根据试验所使用的设备和试验目的来确定。

试验时间太短可能导致数据不准确，而试验时间太长则可能导致水位低得过慢，增加试验成本。

b.抽水速度：抽水速度应在可控范围内进行调整，以保证取得准确可靠的数据。

c.井孔尺寸：试验井的尺寸应根据试验的具体目的和要求来确定，以确保试验设备能够正确安装。

d.数据处理和分析：数据处理和分析应基于准确和可靠的数据，以获得正确的渗透系数。

总结来说，抽水试验是一个可以通过测量水位变化来确定土壤渗透系数的有效方法。

抽水试验确定渗透系数的方法及步骤.docx抽水试验确定渗透系数的方法及步骤抽水试验确定渗透系数的方法及步骤1.抽水试验资料整理试验期间，对原始资料和表格应及时进行整理。

试验结束后，应进行资料分析、整理，提交抽水试验报告。

单孔抽水试验应提交抽水试验综合成果表，其内容包括：水位和流量过程曲线、水位和流量关系曲线、水位和时间(单对数及双对数)关系曲线、恢复水位与时间关系曲线、抽水成果、水质化验成果、水文地质计算成果、施工技术柱状图、钻孔平面位置图等。

并利用单孔抽水试验资料编绘导水系数分区图。

多孔抽水试验尚应提交抽水试验地下水水位下降漏斗平面图、剖面图。

群孔干扰抽水试验和试验性开采抽水试验还应提交抽水孔和观测孔平面位置图(以水文地质图为底图)、勘察区初始水位等水位线图、水位下降漏斗发展趋势图(编制等水位线图系列)、水位下降漏斗剖面图、水位恢复后的等水位线图、观测孔的S－t、S－lg t 曲线 [注]、各抽水孔单孔流量和孔组总流量过程曲线等。

注意：（1）要消除区域水位下降值；（2）在基岩地区要消除固体潮的影响； 3）傍河抽水要消除河水位变化对抽水孔水位变化的影响。

多孔抽水试验、群孔干扰抽水试验和试验性开采抽水试验均应编写试验小结，其内容包括：试验目的、要求、方法、获得的主要成果及其质量评述和结论。

2.稳定流抽水试验求参方法求参方法可以采用 Dupuit 公式法和 Thiem 公式法。

(1)只有抽水孔观测资料时的 Dupuit 公式承压完整井：潜水完整井：式中 K ——含水层渗透系数(m/d);Q——抽水井流量(m3/d);sw——抽水井中水位降深(m);M ——承压含水层厚度(m);R——影响半径(m);H ——潜水含水层厚度(m);h——潜水含水层抽水后的厚度 (m);rw ——抽水井半径 (m)。

(2)当有抽水井和观测孔的观测资料时的Dupuit或Thiem公式式中 hw——抽水井中水柱高度(m);h1、h2——与抽水井距离为r1 和r2 处观测孔（井）中水柱高度(m)，分别等于初始水位H0 与井中水位降深 s 之差， h1= H0 –s1；h2= H0–s2。

抽水试验确定渗透系数的方法及步骤1.抽水试验资料整理试验期间，对原始资料和表格应及时进行整理。

试验结束后，应进行资料分析、整理，提交抽水试验报告。

单孔抽水试验应提交抽水试验综合成果表，其内容包括：水位和流量过程曲线、水位和流量关系曲线、水位和时间(单对数及双对数)关系曲线、恢复水位与时间关系曲线、抽水成果、水质化验成果、水文地质计算成果、施工技术柱状图、钻孔平面位置图等。

并利用单孔抽水试验资料编绘导水系数分区图。

多孔抽水试验尚应提交抽水试验地下水水位下降漏斗平面图、剖面图。

群孔干扰抽水试验和试验性开采抽水试验还应提交抽水孔和观测孔平面位置图(以水文地质图为底图)、勘察区初始水位等水位线图、水位下降漏斗发展趋势图(编制等水位线图系列)、水位下降漏斗剖面图、水位恢复后的等水位线图、观测孔的S－t、S－lg t曲线[注]、各抽水孔单孔流量和孔组总流量过程曲线等。

注意：（1）要消除区域水位下降值；（2）在基岩地区要消除固体潮的影响；3）傍河抽水要消除河水位变化对抽水孔水位变化的影响。

多孔抽水试验、群孔干扰抽水试验和试验性开采抽水试验均应编写试验小结，其内容包括：试验目的、要求、方法、获得的主要成果及其质量评述和结论。

2. 稳定流抽水试验求参方法求参方法可以采用Dupuit 公式法和Thiem公式法。

(1) 只有抽水孔观测资料时的Dupuit 公式承压完整井：潜水完整井：式中 K——含水层渗透系数 (m/d);Q——抽水井流量 (m3/d);sw——抽水井中水位降深 (m);M——承压含水层厚度 (m);R——影响半径 (m);H——潜水含水层厚度 (m);h——潜水含水层抽水后的厚度 (m);rw——抽水井半径 (m)。

(2) 当有抽水井和观测孔的观测资料时的Dupuit 或Thiem 公式式中hw ——抽水井中水柱高度 (m);h1、h2——与抽水井距离为r1和r2处观测孔（井）中水柱高度(m)，分别等于初始水位H0与井中水位降深s之差，h1= H0 –s1；h2= H0 –s2。
