水准仪使用教程演示文稿一、前言水准仪是一种测量工具，广泛应用于建筑、土木工程、地质勘察等领域。
本教程将介绍水准仪的基本构造和使用方法，帮助用户正确、高效地使用水准仪进行测量工作。
二、水准仪的构造1.水平仪：用于判断水准仪是否水平。
2.目镜：用于观测水尺上的刻度。
3.水尺：用于测量高差。
4.三脚架：用于支撑水准仪。
三、水准仪的使用步骤1.设置三脚架：确保三脚架支撑稳定，腿部张开均匀。
2.安装水准仪：将水准仪底部的座盘与三脚架顶部的座盘对应连接。
3.调整水准仪：打开水准仪的底部调节螺丝，使水准仪上的气泡调至中央位置，即表示水准仪水平。
4.校准水平仪：使用调节螺丝调整水平仪，使其指示气泡在两条中线间移动。
5.视线测量：通过目镜观测水尺上的刻度值，以获取目标测量点的高差。
6.记录测量结果：将测量结果记录在相应的测量表格中。
四、水准测量实例1.设置测量起点：确定起点位置，并在该位置上放置水准仪。
2.观测高差：通过目镜观测水尺上的刻度，将刻度读数记录下来。
3.移动测量仪器：将水准仪搬移到下一个测量点位置，并进行观测。
4.计算高差：根据记录的刻度值计算相邻测量点之间的高差。
5.绘制高程图：根据测量结果，绘制高程图，以展示测量区域的地势变化情况。
五、使用注意事项1.在使用水准仪之前，应确保其各部件完好，并进行必要的校准。
2.在测量过程中，要保持水准仪稳定，避免外界震动对测量结果的影响。
3.在目镜观测时，要注意正确对准目标，避免误差的产生。
4.水准仪的水准调节应在水平台上进行，以确保测量的准确性。
5.使用水准仪时，应避免在高温、潮湿或恶劣的环境中使用，以免影响仪器的性能和寿命。
六、总结通过本教程的介绍，我们了解了水准仪的构造和使用方法。
正确使用水准仪可以提高测量的准确性和效率，为各类工程的设计和施工提供可靠的数据支持。
在实际使用过程中，也需要注意使用安全和保养维护，以保证水准仪的正常工作和使用寿命。
希望本教程对您的水准仪使用有所帮助！。

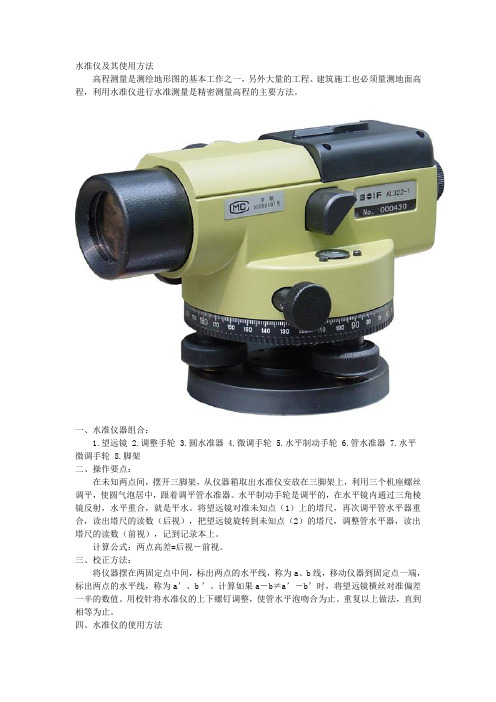

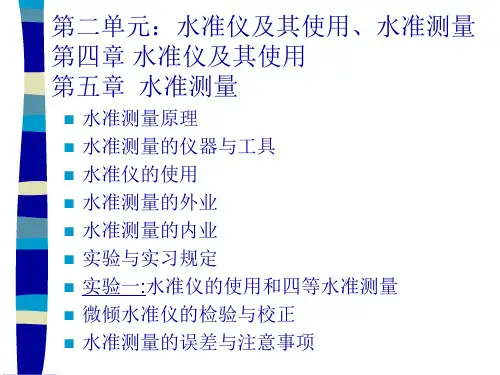

水准仪及其使用方法高程测量是测绘地形图的基本工作之一，另外大量的工程、建筑施工也必须量测地面高程，利用水准仪进行水准测量是精密测量高程的主要方法。
一、水准仪器组合：1.望远镜2.调整手轮3.圆水准器4.微调手轮5.水平制动手轮6.管水准器7.水平微调手轮8.脚架二、操作要点：在未知两点间，摆开三脚架，从仪器箱取出水准仪安放在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。
水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是平水。
将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点（2）的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。
计算公式：两点高差=后视－前视。
三、校正方法：将仪器摆在两固定点中间，标出两点的水平线，称为a、b线，移动仪器到固定点一端，标出两点的水平线，称为a’、b ’。
计算如果a－b≠a’－b’时，将望远镜横丝对准偏差一半的数值。
用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。
重复以上做法，直到相等为止。
四、水准仪的使用方法水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。
1. 安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。
首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。
2. 粗平粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于园指标圈之中。
具体方法用仪器练习。
在整平过程中，气泡移动的方向与大姆指运动的方向一致。
3. 瞄准瞄准是用望远镜准确地瞄准目标。
首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。
再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，拧紧固定螺旋。
最后转动物镜对光螺旋，使水准尺的清晰地落在十字丝平面上，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。
经纬仪的用法1、HR—右旋（顺时针）水平角，HL—左旋（逆时针）水平角。
2、经纬仪的操作步骤（光学对中法）1 、架设仪器：将经纬仪放置在架头上，使架头大致水平，旋紧连接螺旋。
2 、对中：目的是使仪器中心与测站点位于同一铅垂线上。
可以移动脚架、旋转脚螺旋使对中标志准确对准测站点的中心。
3 、整平：目的是使仪器竖轴铅垂，水平度盘水平。
根据水平角的定义，是两条方向线的夹角在水平面上的投影，所以水平度盘一定要水平。
粗平：伸缩脚架腿，使圆水准气泡居中。
检查并精确对中：检查对中标志是否偏离地面点。
如果偏离了，旋松三角架上的连接螺旋，平移仪器基座使对中标志准确对准测站点的中心，拧紧连接螺旋。
精平：旋转脚螺旋，使管水准气泡居中。
4 、瞄准与读数：①目镜对光：目镜调焦使十字丝清晰。
②瞄准和物镜对光：粗瞄目标，物镜调焦使目标清晰。
注意消除视差。
精瞄目标。
③读数：调整照明反光镜，使读数窗亮度适中，旋转读数显微镜的目镜使刻划线清晰，然后读数。
现在很多都是使用全站仪，全站仪的使用（以拓普康全站仪为例进行介绍）介绍:（1）测量前的准备工作1）电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔。
②按电池盒的顶部直至听到“咔嚓”响声。
③向下按解锁钮，取出电池。
2）仪器的安置。
①在实验场地上选择一点，作为测站，另外两点作为观测点。
②将全站仪安置于点，对中、整平。
③在两点分别安置棱镜。
3）竖直度盘和水平度盘指标的设置。
①竖直度盘指标设置。
松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。
随即听见一声鸣响，并显示出竖直角。
②水平度盘指标设置。
松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。
随即一声鸣响，同时显示水平角。
至此，竖直度盘和水平度盘指标已设置完毕。
注意：每当打开仪器电源时，必须重新设置和的指标。
4）调焦与照准目标。
操作步骤与一般经纬仪相同，注意消除视差。

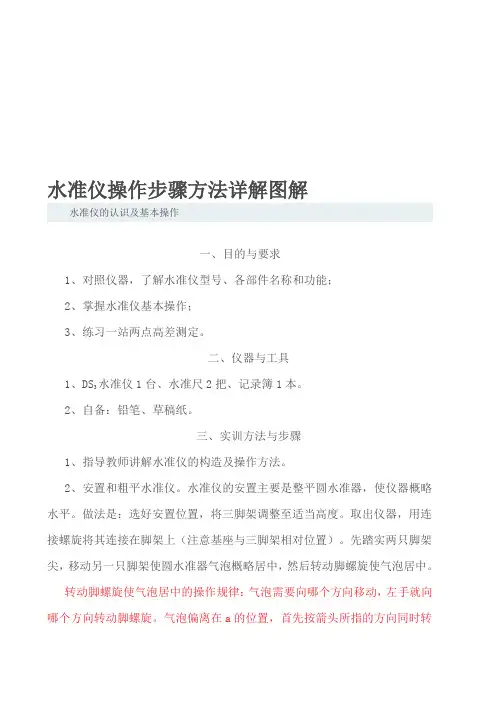

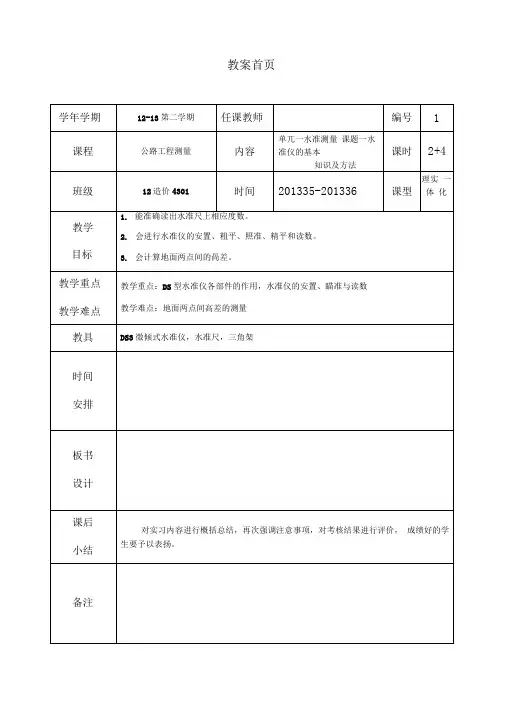

水准仪操作步骤方法详解图解水准仪的认识及基本操作一、目的与要求1、对照仪器，了解水准仪型号、各部件名称和功能；2、掌握水准仪基本操作；3、练习一站两点高差测定。
二、仪器与工具1、DS3水准仪1台、水准尺2把、记录簿1本。
2、自备：铅笔、草稿纸。
三、实训方法与步骤1、指导教师讲解水准仪的构造及操作方法。
2、安置和粗平水准仪。
水准仪的安置主要是整平圆水准器，使仪器概略水平。
做法是：选好安置位置，将三脚架调整至适当高度。
取出仪器，用连接螺旋将其连接在脚架上（注意基座与三脚架相对位置）。
先踏实两只脚架尖，移动另一只脚架使圆水准器气泡概略居中，然后转动脚螺旋使气泡居中。
转动脚螺旋使气泡居中的操作规律：气泡需要向哪个方向移动，左手就向哪个方向转动脚螺旋。
气泡偏离在a的位置，首先按箭头所指的方向同时转动脚螺旋①和②，使气泡移到b的位置，再按箭头所指方向转动脚螺旋③，使气泡居中。
图1-13、用望远镜照准水准尺，并且消除视差。
首先用望远镜对折明亮的背景，转动目镜对光螺旋，使十字丝清晰可见。
然后松开制动落选，转动望远镜，利用镜筒上的准星和照门照准水准尺，旋紧制动螺旋。
再转动物镜对光螺旋，使尺像清晰。
此时如果眼睛上、下晃动，十字丝交点总是指在标尺物象的一个固定位置，即无视差现象。
如果眼睛上、下晃动，十字丝横丝在标尺上错动就是有视差，说明标尺物像没有呈现在十字丝平面上，若有视差将影响读数的准确性。
消除视察时要仔细进行物镜对光使水准尺看的最清楚，这时如十字丝不清楚或出现重影，再旋转目镜对光螺旋，直至完全消除视差为止，最后利用微动螺旋使十字丝精确照准水准尺。
图2-14、精确整平水准仪。
转动微倾螺旋使管水准器的水准气泡两端的影像符合，如图1-3所示。
转东微倾螺旋要稳，慢慢的调节，避免气泡上下不停错动。
图1-35、读数。
以十字丝横丝为准读出水准尺上的数值，读数前，要对水准尺的划分、注记分析清楚，找出最小刻划单位，整分米、整厘米的分划及米数的注记。
任务一水准测量仪器和工具的使用1、能说出水准仪各部件的名称及作用。
2、能将中心连接螺旋顺利旋入基座，松紧度适宜。
3、能安置脚架高度合适、脚架的张开角度适当架头是否大致水平。
4、能转动调焦螺旋并改变望远镜的焦距。
5、能利用目镜对光螺旋进行目镜对光。
6、会仪器制动后通过微动螺旋微动。
7、能转动微倾螺旋以使符合气泡影像上下错动。
8、能够调清十字丝和目标影像。
9、能运用粗瞄装置寻找水准尺。
10、能有效地消除视差现象对读数的影响。
11、能快速粗平。
12、能精确照准目标。
13、能快速、精确的精平。
14、能快速、正确地读数并计算出高差。
15、什么叫视准轴?什么是水准管轴?如何使视准轴水平?16、能正确扶尺。
18学时在土木工程勘测设计、施工、运营养护的各个阶段，有相当数量的地面点需要测定其高程。
它的核心内容是用水准仪测量地面点之间的高差，通过测出已知高程点与未知点之间的高差，然后由已知点高程推算未知点的高程。
阅读学习资源中有关水准仪构造的内容，在实训中对照水准仪实物熟悉其各部件的功能及工作原理。
结合水准测量原理和水准仪的构造，充分理解水准仪的技术操作步骤，并完成水准仪的实际操作训练。
=？在接受工作任务后，应首先了解工作场地的环境、测量仪器、工具的管理要求，在老师的指导下理解水准测量的原理，熟练掌握水准仪的构造，熟知水准仪个部件的名称和操作要领、正确进行水准仪的技术操作，分别读出前后读数并计算高差。
学习活动1 水准仪认知（4学时）学习活动2 水准仪粗平（2学时）学习活动3 瞄准水准尺、消除视差（2学时）学习活动4 精平与读数（2学时）学习活动5 测量两点间高差（8学时）学习活动1 水准仪认知能说出水准仪的种类、等级，正确选用水准仪。
能严格遵守安全规章制度，按要求规范使用仪器、工具。
能写出水准仪构造组成。
能说出水准仪各部件的名称作用。
建议学时： 4学时测量仪器及工具使用规范、DS3水准仪、三脚架、水准尺、尺垫、水准测量记录表、教材。
1.查资料，熟悉水准仪的种类等级。
（1）水准测量使用的仪器为水准仪，工具为水准尺和尺垫。
水准仪按其精度分为和.等几种等级。
（2）代号中的“D”和“s”是“大地”和“水准仪”的汉语拼音的第一个字母，其下标数值意义为：，以毫米计。
（3）工程测量一般使用级水准仪。
2.利用水准仪实物，结合下图熟悉水准仪构造组成、说出水准仪各部件的名称作用。
（1）、如图上所示，为DS3型微倾式水准仪视图，它主要、和三个基本部分组成。
（2）、熟记上图Ds3型微倾式水准仪中各部件的名称：1)一准星；2)一物镜；3)一微动螺旋；4)一制动螺旋；5)一附合水准器观测镜；6)一水准管；7)一水准盒；8)一校正螺丝；9)一照门；10)一目镜；11)一目镜对光螺旋；12)一物镜对光螺旋；13)一微倾螺旋；14)一基座；15)一脚螺旋；16)一连接板3.通过观看相关视频及查阅资料，写出以上各部件的用途。
DS3水准仪各部件的用途:4.各等级水准仪的基本结构大致相同，但是，对仪器的技术参数要求是不相同的，等级越高，要求越严格。
了解下表中不同等级水准仪的主要参数以供参考。
5.在教师指导下识读水准尺水准尺由干燥的优质木材、玻璃钢或铝合金等材料制成。
水准尺有双面尺和塔尺两种，如图所示。
塔尺一般用在等外水准测量，其长度有2m和5m两种，可以伸缩，尺面分划为lcm和0．5cm两种，每分米处注有数字，每米处也注有数字或以红黑点表示数，尺底为零。
双面水准尺多用于三、四等水准测量，其长度为3m，为不能伸缩和折叠的板尺，且两根尺为一对，尺的两面均有刻划，尺的正面是黑色注记，反面为红色注记，故又称红黑面尺。
黑面的底部都从零开始，而红面的底部一般是一根为4．687m，另一根为4．787rn。
上图中水准尺读数上丝读数为中丝读数是下丝读数是。
2．学会使用尺垫尺垫为一个三角形的铸铁(也有用较厚铁皮制作的)，上部中央有一突起的半球体，如图下所示，为保证在水准测量过程中转点的高程不变，将水准尺放在半球体的顶端。
7.查阅资料，分组讨论。
水准测量是目前高程测量的主要方法之一，它的核心内容是用水准仪测量地面点之间的高差，通过测出已知高程点与未知点之间的高差，然后由已知点高程推算未知点的高程。
在土木工程勘测设计、施工、运营养护的各个阶段，有相当数量的地面点需要测定其高程。
查阅资料例如，修建一栋大楼，首先就是在原本不平坦的自然地面上按设计高程面修筑基础，基础施工过程中，通常用水准测量的方法测定基础范围内许多关键性点位的高程，以此作为施工的依据；还有出行时通过的公路，在路面施工时，一般也是用水准测量的方法控制中线上许多点位的高程而形成符合设计坡度的路面。
总之，用水准测量方法测定地面点高程是工程建设中最基本的工作之一。
查阅资料多了解工程实例并分组讨论。
级专业课题完成情况年月日学习活动2 水准仪粗平能看懂看懂水准气泡的位置，正确判断是否居中。
能通过调整三个脚螺旋使气泡居中--仪器粗平能快速准确的粗平———强调快速调整。
建议学时；2学时三脚架、DS3水准仪、教材1、1、查阅质料完成下列判断题和选择题。
你不能只满足于做出这些题的正确答案，更重要的是要在学习资源中找出判断和选择的依据。
判断题（1）．圆水准器轴是一条铅垂线。
( )（2）．水准管轴是一条水平直线。
( )（3）．圆水准气泡居中时，圆水准器轴处于铅垂位置。
( )选择题（1）在粗平操作时，用两手分别转动两个脚螺旋的转动方向应该是( )。
A．同向旋转B．相向旋转C．视气泡具体位置而定2、粗平步骤描述：粗平操作不必强调统一固定的步骤，而应根据气泡的具体位置灵活决定脚螺旋的转动方向和转动速度。
教材中粗平示意图将气泡移动分解为两步，便于初学者掌握，但并不意味着熟练后也停留在这种操作状态。
如下图所示，使圆水准气泡居中。
3、粗平训练：开始操作时先旋转一个脚螺旋，仔细观察在一个脚螺旋作用下的气泡运动轨迹，熟悉气泡移动方向与手指运动方向之间的关系。
稍微熟练时，请按下列两种方式反复练习，总结规律，寻找一种适合于自身特点的有效的操作方法：(1)只旋转两个脚螺旋先练习交替旋转两个脚螺旋使气泡居中，直到不加思索能够正确旋转两个脚螺旋为止；再练习同时旋转两个脚螺旋使气泡居中。
(2)旋转两个脚螺旋并辅助性地旋转第三个脚螺旋虽然旋转两个脚螺旋可以使气泡居中，但不能拘泥于只是旋转两个脚螺旋，在旋转两个脚螺旋的过程中，用其他手指辅助性地旋转第三个脚螺旋可能更有效。
这时，脚螺旋各自的转动方向和转动速度视气泡的具体位置而定，操作熟练后自然可以达到随心所欲的状态。
级专业课题完成情况学习活动3 瞄准水准尺、消除视差会目镜对光会仪器制动会物镜对光用望远镜十字丝瞄准水准尺会判断有无视差并消除之三脚架、DS3水准仪、水准尺、教材1、查阅质料理解水准仪上望远镜的成像原理。
2、查阅质料完成下列判断题和选择题。
你不能只满足于做出这些题的正确答案，更重要的是要在学习资源中找出判断和选择的依据。
判断题(1)．转动目镜对光螺旋可以改变目镜与十字丝分划板之间的距离，从而达到调节十字丝清晰的目的。
( )(2)．转动调焦螺旋可以改变调焦凹透镜与物镜之间的距离，从而达到调节水准尺成像位置的目的。
( )(3)．视准轴是物镜光心与目镜光心的连线。
( )选择题（1）．用目镜对光螺旋调节十字丝时，目镜最后的旋转方向应该是( )。
A．由正曲光度向负曲光度B．由负曲光度向正曲光度C．反复来回旋转2、查阅资料，说出下列步骤的操作要求（步骤描述）(1)目镜对光。
将望远镜对向较明亮处，转动目镜对光螺旋，使十字丝调至最清晰为止。
(2)初步照准。
放松照准部的制动螺旋，利用望远镜上部的照门和准星，对准水准尺，然后拧住制动螺旋。
(3)物镜对光。
转动望远镜物镜对光螺旋，直至看清水准尺刻划，再转动水平微动螺旋，使十字丝竖丝处于水准尺一侧，完成水准尺的照准。
3、判断并消除视差，查阅资料回答问题(1) 何谓视差，理解视差现象？(2)如何消除视差？当照准目标时，眼睛在目镜处上下移动，若发现十字丝和尺像有相对移动，这种现象称为视差。
有视差就会影响照准和读数精度，消除视差的方法是仔细且反复交替地调节目镜和物镜对光螺旋，使十字丝和目标影像共平面，且同时都十分清晰。
4、瞄准练习：目镜对光——初步照准——物镜对光——消除视差级专业课题完成情况学习活动4 精平与读数能转动微倾螺旋使水准管气泡影像符合。
能根据符合水准器观察镜内的影像位置判断微倾螺旋的转动方向。
能读出十字丝横丝在水准尺上所截取的高度。
建议学时2学时三脚架、DS3水准仪、水准尺、教材1、查阅质料完成下列判断题和选择题。
你不能只满足于做出这些题的正确答案，更重要的是要在学习资源中找出判断和选择的依据。
判断题（1）．水准器的分划值愈小，其灵敏度愈高。
( )（2）．转动调焦螺旋可以改变调焦凹透镜与物镜之间的距离，从而达到调节水准尺成像位置的目的。
( )（3）．水准管气泡影像符合时，水准管轴处于水平位置。
( )选择题（1）．在精平操作时，左手应( )。
A．旋转微倾螺旋B．抓住望远镜C．搭在脚架上D．自然下垂（2）．在粗平操作时，用两手分别转动两个脚螺旋的转动方向应该是( )。
A．同向旋转B．相向旋转C．视气泡具体位置而定2、根据符合水准器观察镜内的影像位置判断微倾螺旋的转动方向，然后转动微倾螺旋使气泡影像左右圆弧线对齐。
3、动微倾螺旋使气泡影像的左右圆弧全部消失，观察此时的气泡影像有何特征；根据观察到的现象判断微倾螺旋正确的旋转方向；体会气泡影像符合时气泡移动惯性的影响。
4、：读出十字丝横丝在水准尺上所截取的高度仪器精平后即可读数。
先确定出毫米数，然后将米、分米、厘米和毫米以4位数形式一次报出。
如读数1．300 m应报出1300，读数0．050 m应报出0050。
5、读数训练（1）直接观察其分划特征，如观察水准尺上5 cm和10 cm处的特殊标志，10 cm处的数字注记。
(2)在水准尺上标出几个位置练习读数，如在水准尺上标出读数1028、0098等的位置。
(3)思考四位读数在尺上如何确定：(4)在望远镜视场内练习读数并记录。
级专业课题完成情况学习活动5 测量两点间高差能准确选择测站能正确安置仪器能完成水准仪技术操作能计算两点间高差并推算待测点的高程建议学时；8时DS3水准仪、三脚架、水准尺、水准测量记录表、教材1、查阅相关资料，解释下列名词。
（1）后视读数（2）前视读数（2）高程（3）高差（4）大地水准面2.通过查阅相关资料，并结合下列图示，说出测站（安置水准仪的位置）选择的注意事项。
3、安置水准仪的要领。
4、水准仪的技术操作按以下四个步骤进行：5、操作过程中个人填写测量读数记录表，小组同学之间互相检查。
6、 通过查阅相关资料，写出高差的计算公式、高程的计算公式。
