数字日历电路设计数字电子技术课程设计报告word精品

一、实训目的随着科技的不断发展，电子产品的应用越来越广泛。

数字万年历作为一种常见的电子设备，具有显示日期、星期、农历、节假日等多种功能，给人们的生活带来了极大的便利。

为了更好地掌握电子产品的设计原理和制作方法，提高自身的实践能力，本次实训旨在通过设计和制作数字万年历，使学生对电子技术、电路设计、编程等方面有一个全面的认识和掌握。

二、实训内容1. 数字万年历的设计（1）功能需求分析根据用户需求，数字万年历应具备以下功能：1）显示日期、星期、农历、节假日等信息；2）具有闹钟功能，可设定闹钟时间、闹钟音量等；3）具有定时关机功能，可根据用户需求设定关机时间；4）具备背光功能，便于夜间使用；5）具有定时更新功能，可自动更新农历、节假日等信息。

（2）硬件设计1）主控芯片：选用STM32F103系列单片机，具有丰富的片上资源，易于编程和控制。

2）显示模块：采用TFT LCD显示屏，显示效果清晰，支持触摸操作。

3）按键模块：采用独立按键，实现功能选择、闹钟设置、关机等操作。

4）时钟模块：采用DS3231实时时钟模块，提供高精度的时间测量和闹钟功能。

5）背光模块：采用LED背光，可调节亮度，满足不同环境需求。

6）电源模块：采用DC-DC转换器，将5V输入电压转换为3.3V输出电压，为电路提供稳定电源。

（3）软件设计1）系统初始化：初始化各个模块，包括显示模块、按键模块、时钟模块等。

2）主循环：根据用户操作，实现功能切换、闹钟设置、关机等功能。

3）闹钟功能：实现闹钟时间设置、闹钟音量调节、闹钟提醒等功能。

4）定时关机功能：根据用户设置，实现定时关机功能。

5）背光功能：实现背光亮度调节，满足不同环境需求。

6）定时更新功能：自动更新农历、节假日等信息。

2. 数字万年历的制作（1）焊接电路板：按照电路图，焊接各个模块，确保电路连接正确。

（2）编程：使用Keil uVision5开发环境，编写STM32F103单片机程序，实现数字万年历的功能。

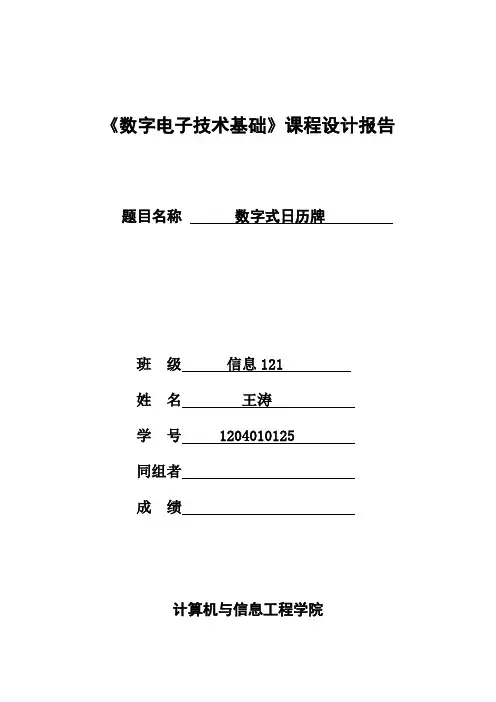

《数字电子技术基础》课程设计报告题目名称数字式日历牌班级信息121姓名王涛学号 1204010125同组者成绩计算机与信息工程学院一、课题名称数字式日历牌二、设计任务及要求用中、小规模集成电路设计一个能自动显示“年、月、日、星期、时、分”的数字式日历牌，能实现以下功能：1．由555定时器产生1kHz的标准“分”信号。

2．“分计数器”为00 ~ 46的四十七进制计数器。

3．“时计数器”为00 ~ 23的二十四进制计数器。

4．“星期计数器”为1、2、3、4、5、6、日的七进制计数器。

5．“日计数器”根据月的不同，可为十五～十八进制计数器。

6．“月计数器”为1 ~ 12的十二进制计数器。

7．2月份的天数，平年是15天，闰年是16天，这个情况应考虑进去。

8．具有校时功能。

即只要将开关置于校时位置，可分别对“年、月、日、星期、时、分”进行手动脉冲输入或连续脉冲输入的校正。

三、系统框图四、单元电路1. 555定时器OUT端产生频率为1kHz的标准“分”信号2. 分单元电路分单元电路由两片74LS160组成，低位片的EP、ET一直接高电平VCC，其进位端接高位片的EP、ET。

两块74LS160的QA、QB、QC、QD分别接两个七段数码管。

CLK由555定时器提供，当计数器的值为46时，CLR值为0，等待下一个CLK信号作用时，计数器被置为00，即可实现00~46的47进制计数器。

进位的同时会产生一个上升沿经非门变成下降沿作用于下一个模块。

3. 时单元电路时单元电路由两片74LS160组成，低位片的EP、ET一直接高电平VCC，其进位端接高位片的EP、ET。

两块74LS160的QA、QB、QC、QD分别接两个七段数码管。

CLK由分单元电路提供，当计数器的值为23时，CLR值为0，等待下一个CLK信号作用时，计数器被置为00，即可实现00~23的24进制计数器。

进位的同时会产生一个上升沿经非门变成下降沿作用于下一个模块。

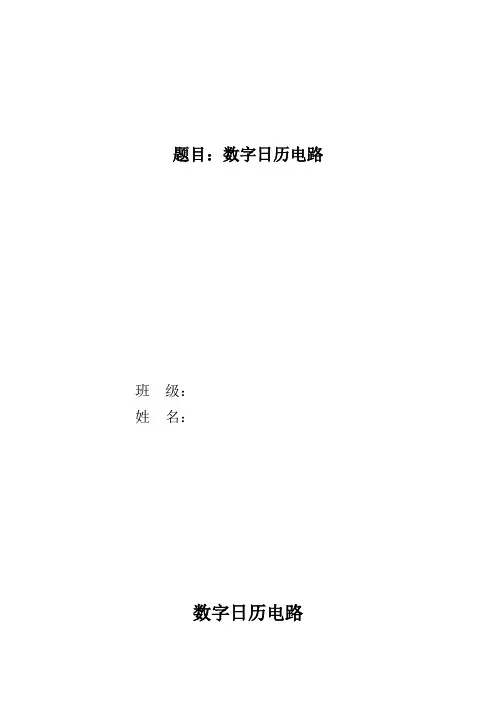

题目：数字日历电路班级：姓名：数字日历电路一、设计任务及要求：1、用5个数码管分别显示月、日、星期；2、月、日的计数器显示均从1开始，每月按30天算；3、对星期的计数显示从1到6再到日（日用8代替）。

二、方案设计与论证：日历是一种日常使用的出版物，用于记载日期等相关信息。

每页显示一日信息的叫日历，每页显示一个月信息的叫月历，每页显示全年信息的叫年历。

有多种形式，如挂历、座台历、年历卡等，如今又有电子日历。

逢年过节，往往会送亲友日历已显亲情友情可日历在现代社会中是很重要的。

而纸制日历对森林保护不利，因此设计电子日历意义重大。

在设计日历倒计时器时，采用了模块化的思想，将日历分为三个部分：日期、月份及年份，使得设计简单、易懂。

本设计能进行月、日、星期的的计数，在社会生活中具有实际的应用价值。

下面就是我们组设计电子日历的主要思路：本数字日历电路计数显示电路和控制电路组成，计数显示电路主要由同步十进制计数器74LS160构成日期、月份和星期计数器，然后通过译码器数码管显示出来控制调节电路则用了组合控制逻辑电路去控制日期计数器及月计数器的置数端和使能端，从而实现日期和月份的调节功能。

星期显示在脉冲作用下，从星期一到星期日循环计数，从而形成星期随着日期循环显示。

综上，该方案是具体可行的。

三、设计原理及框图：本数字日历电路主要由五个加计数器160、五个48译码器、显示器、控制开关构成。

它们的工作原理是：用两片十进制计数器74LS160同步预置数（高位置入0000，低位置入0001）构成日期计数器，使其每次从一开始计数，从日期计数器的输出三十这个信号使其同时给月计数器的CP端信号使其计数，最后给日计数器的低位以信号源使其计数，同时在脉冲的作用下，使星期循环计数，随着日期的变化而变化。

74LS48译码器将信号传给显示器显示数据。

四、各单元电路设计与分析：1、日期计数显示电路：日期计数器采用两片十进制计数器74LS160同步预置数构成，控制置数端使其每次从1开始计数（对应每月第一天）。

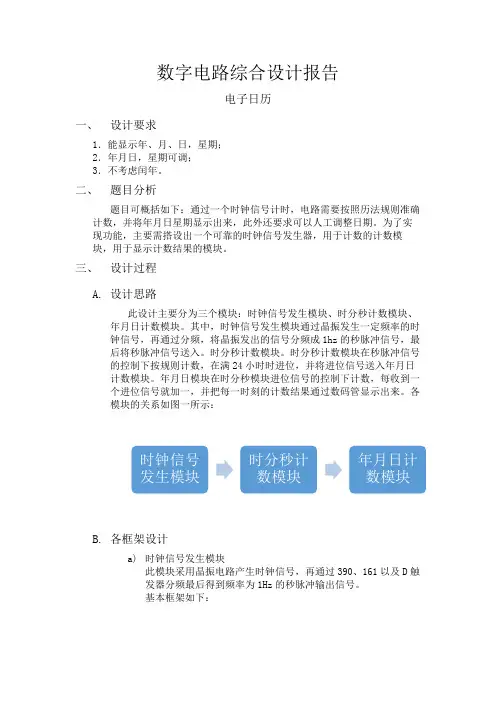

数字电路综合设计报告电子日历一、 设计要求1．能显示年、月、日，星期； 2．年月日，星期可调； 3．不考虑闰年。

二、 题目分析题目可概括如下：通过一个时钟信号计时，电路需要按照历法规则准确计数，并将年月日星期显示出来，此外还要求可以人工调整日期。

为了实现功能，主要需搭设出一个可靠的时钟信号发生器，用于计数的计数模块，用于显示计数结果的模块。

三、 设计过程 A. 设计思路此设计主要分为三个模块：时钟信号发生模块、时分秒计数模块、年月日计数模块。

其中，时钟信号发生模块通过晶振发生一定频率的时钟信号，再通过分频，将晶振发出的信号分频成1hz 的秒脉冲信号，最后将秒脉冲信号送入。

时分秒计数模块。

时分秒计数模块在秒脉冲信号的控制下按规则计数，在满24小时时进位，并将进位信号送入年月日计数模块。

年月日模块在时分秒模块进位信号的控制下计数，每收到一个进位信号就加一，并把每一时刻的计数结果通过数码管显示出来。

各模块的关系如图一所示：B. 各框架设计a) 时钟信号发生模块此模块采用晶振电路产生时钟信号，再通过390、161以及D 触发器分频最后得到频率为1Hz 的秒脉冲输出信号。

基本框架如下：仿真电路如下：b) 时分秒计数模块在此模块中，利用390、161构成两个六十进制和一个二十四进制计数器，分别对应秒、分、时。

在时钟信号发生模块的输出信号控制下进行逐级计数，最后将二十四进制计数器的进位信号作为输出信号。

基本框架如下：晶振电路分频电路输出时钟信号输入计数器进位信号输出c)年月日计数模块此模块中利用一块161、160，分别构成七进制，二十八进制、三十进制、三十一进制、十二进制、100进制计数器。

为了实现大小月功能，使用了151数据选择器，将不同触发条件作为输入数据，将12进制的触发信号作为地址输入，因此可根据“月”的状态选择“日”的清零触发条件。

为了实现年月日星期设置功能，采用四个单刀双掷开关，一边连时钟模块，一边连接按键式单脉冲。

数字万年历课程设计报告课程名称：微机原理课程设计题目：万年历摘要随着电子技术的迅速发展，特别是随大规模集成电路出现，给人类生活带来了根本性的改变。

由其是单片机技术的应用产品已经走进了千家万户。

电子万年历的出现给人们的生活带来的诸多方便。

本文首先描述系统硬件工作原理，并附以系统结构框图加以说明，着重介绍了本系统所应用的各硬件接口技术和各个接口模块的功能及工作过程,其次，详细阐述了程序的各个模块和实现过程。

本设计以数字集成电路技术为基础，单片机技术为核心。

本文编写的主导思想是软硬件相结合，以硬件为基础，来进行各功能模块的编写。

本设计是一种基于STC89C51单片机控制，DS1302报时的数字时钟设计。

它具有多项显示和控制功能。

能用LCD实时显示当前年、月、日、星期、时间；可对时间进行调整；具有调整时间和日期功能。

本设计通过一个基于单片机的能实现万年历功能电子时钟的设计，从而达到学习、了解单片机相关指令在各方面的应用。

系统由主控制器AT89C51、时钟电路DS1302、显示电路、按键电路和复位电路等部分构成，能实现时钟日历显示的功能，能进行时、分、秒的显示。

关键词：STC89C52单片机、LCD液晶显示、DS1302时钟芯片目录一、设计任务与要求 ........................................................................... - 6 -1.1 设计任务 .............................................................................................. - 6 -1.2 设计要求 .............................................................................................. - 6 -1.3 发挥部分 .............................................................................................. - 6 -二、方案总体设计 ..................................................................................... - 7 -2.1 显示部分 .............................................................................................. - 7 -2.2 时钟信号的选择 .................................................................................. - 8 -2.3 总体方案 .............................................................................................. - 8 -三、硬件设计 ..................................................................................... - 10 -3.1 单片机最小系统 ................................................................................ - 10 -3.2 DS1302时钟电路............................................................................... - 17 -3.3 LCD液晶显示模块............................................................................ - 19 -3.4 按键电路 ............................................................................................ - 21 -3.5 电源指示灯部分 ................................................................................ - 25 -四、软件设计 ..................................................................................... - 26 -4.1 主程序流程图显示 ............................................................................ - 26 -4.2 时间设定程序流程图 ........................................................................ - 27 -五、系统仿真与调试 ......................................................................... - 29 -5.1 Proteus仿真软件简介 ....................................................................... - 29 -5.2 仿真及实物 ........................................................................................ - 31 -六、设计总结 ..................................................................................... - 34 -七、参考文献 ..................................................................................... - 35 -一、设计任务与要求1.1 设计任务基于52单片机的DS1302万年历；1.2 设计要求基于52单片机，利用DS1302时钟芯片生成万年历，使用液晶显示年月日时分秒，显示值可通过按键修改。

电路课程设计数字日历一、教学目标本章课程的设计目标是使学生掌握数字日历的电路设计与实现。

在知识目标上，期望学生能够理解数字电路的基本组成原理，掌握常用的逻辑门电路及其功能，了解时序逻辑电路的构成及工作原理。

技能目标方面，学生应能够运用基本的逻辑门电路设计简单的数字电路，并利用时序逻辑电路实现数字日历的功能。

情感态度价值观目标上，通过课程的学习，培养学生对电子技术的兴趣，提高学生解决实际问题的能力，并培养学生的创新思维和团队协作精神。

二、教学内容本章的教学内容主要包括数字电路的基本概念、逻辑门电路、时序逻辑电路以及数字日历的设计与实现。

具体到教材的章节，包括第3章的数字电路基础，第4章的逻辑门电路，第5章的时序逻辑电路，以及第6章的数字日历设计。

三、教学方法为了实现教学目标，将采用多种教学方法相结合的方式进行教学。

首先，通过讲授法向学生传授数字电路的基本知识和设计原理。

其次，利用讨论法引导学生深入理解逻辑门电路和时序逻辑电路的工作原理，并通过案例分析法分析数字日历的实际设计案例。

此外，还将运用实验法，让学生亲自动手设计并实现数字日历电路，从而加深对理论知识的理解和应用。

四、教学资源教学资源的选择和准备将围绕教学目标和内容进行。

教材方面，选用《数字电路与逻辑设计》作为主教材，辅助以《数字电路实验指导书》进行实践操作。

参考书目包括《数字电路与应用》和《数字电路设计原理》。

多媒体资料方面，准备相关的教学PPT和视频教程，以便学生课后自学。

实验设备方面，确保每个学生都能在实验室中使用数字电路实验板进行实践操作。

五、教学评估教学评估是检验教学效果的重要手段。

本课程的评估方式包括平时表现、作业、考试等多个方面。

平时表现主要评估学生的课堂参与度、提问回答、小组讨论等，旨在培养学生的主动思考和沟通能力。

作业方面，将布置与课程内容相关的设计项目和电路实验，要求学生在规定时间内完成，以此检验学生对知识的理解和应用能力。

北京工商大学《数字电子技术基础》课程设计报告学院：计算机与信息工程学院专业：信实学生姓名：薛子朦学号：1004060121课程设计题目： 1.具有运算及存储功能的计算机2.数字万年历设计时间：2012/12.23 至 2012/12.26题目要求：一 .运算存储计算机自行设计指令，实现两个数字相加或相减的运算，指令得到译码后控制存储器的相关元件，使数据输入目的地并用代码存在存储器里，用 0、1 字符串来表示；最后运算的结果要有所表示；可参考冯诺依曼计算机体系结构。

二.数字万年历实现万年历数字显示功能，能显示准确的年（平年闰年）、月（大小月）、星期、日、小时、分钟、秒，并能实现上闹钟功能。

一、设计目的1、掌握不同集成芯片的逻辑功能及使用方法2、掌握加法器、存储器的工作原理3、掌握数字电子钟及万年历的组成及工作原理4、数字电子钟及万年历的设计与制作5、熟悉 multisim 电子电路设计及仿真软件的应用6、灵活运用课本知识解决实际问题7、锻炼主动思考的思维方式二、设计思路 --- 运算、存储计算机1.74LS283 超前进位并行加法器的串接可以计算八位二进制数的加法运算2．将输出的八位二进制数转换成三位十进制数，通过数码管显示3.通过 8421BCD码编码器，将十进制数转化成四位二进制数4.选择 74LS283超前进位并行加法器的组合形成 8421BCD码加法器5.编码器与 74LS283 加法器相接，通过 8421BCD 码加法器串接可以计算三位十进制数的加法运算，输出结果通过数码管显示八位二进制加数三位十进制加数与被加数输入与被加数输入八位二进制数加法运算三位十进制BCD码加法运算九位二进制数到三位十进制BCD码的转换三位数码管显示输出四位数码管显示输出设计思路 --- 数字万年历1、设计 60 进制秒计数器，用来实现秒-分及分 -时的计数功能2、设计 24 进制时计数器，用来实现时-日的计数功能3、设计 31、30、29、 28 制天计数器，用来实现不同月份的月计数功能4、设计 12 机制月计数器，用来实现月-年计数功能5、设计 7 进制周计数器，用来实现日-周计数功能6、设计闰年平年不同月份不同进制逻辑电路7、设计调整时间电路8、整合所有电路并根据演示需要增加控制开关三、系统综述（运算、存储计算机）控制电路是总体电路的枢纽，是控制电路开启和关闭的部分。

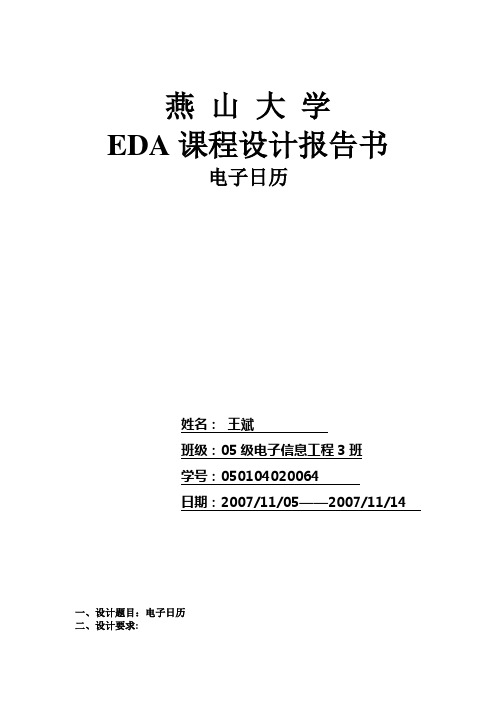

燕山大学EDA课程设计报告书电子日历姓名：王斌班级：05级电子信息工程3班学号：050104020064日期：2007/11/05——2007/11/14一、设计题目：电子日历二、设计要求:1.能显示年,月,日,星期;2.例如: 01.11.08. 6,星期日显示8;3.年月日,星期可调;4.不考虑闰年三．设计思路：为实现本电路得功能，采取模块电路设计方法，本电路系统主要包括以下三三大模块：.1: 电子日历记数模块2: 中间控制模块3: 译码器显示模块由于不同的月份，决定了不同的天数，因此须设计反馈电路,协调月日的关系,通过不同的月选择相应的天数：比如二月二十八天,十二月三十一天,……..这是利用真值表列出逻辑表达式，从而画出电路图如图1：仿真图如下：四、设计过程:一、电子日历记数模块1、实现星期计时：为实现星期计时模块，计到星期日时，显示“8”，采用一般的计数器难以实现，即可通过四个jk触发器设计而成。

其电路图如下：仿真图如下：2、实现天数计时：由于不同的月份，决定了不同的天数，因此须设计三个独立完成计数的计数器电路,如日计数器周期性的（28，30或31）向月计数器进位调月日的关系，即通过三个选择端（c28,c30,c31），同一时刻只能有一个有效，由其中的任一个有效端来控制相应日计数器。

其电路原理图3、实现月份及年份计时：由用两个74160采用整体同步置数分别构成100进制和12进制计数器，分别完成年，月的计数功能。

然后将两者依次异步连接，每隔12个月，月计数器向年计数器进一位，从而实现年月的周期性计数。

月份计数器电路原理图如下：年份计数器电路图如下：仿真图如下：二、中间控制模块时钟脉冲经cp输入端引入，控制端有：K,Kweek,Kday,Kmonth,Kyear1,Kyear2当接入电源时，须按K按钮进行调整到某一时间即正常计时。

按下K时，同时按其它的任一控制端，即可完成对相应的控制及调整。

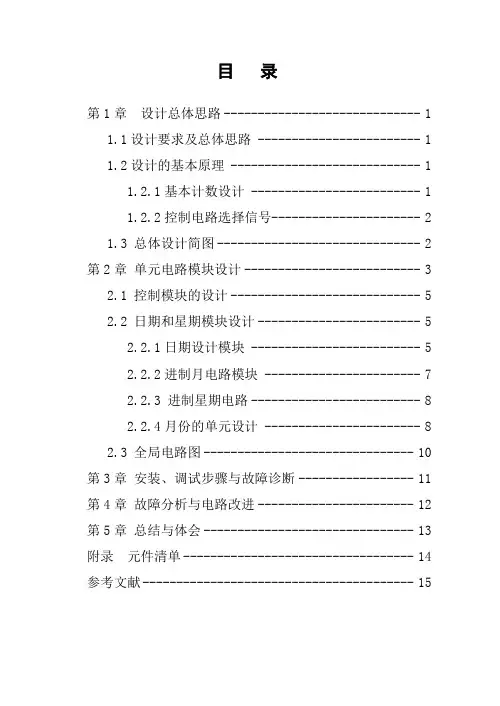

目录第1章设计总体思路----------------------------- 11.1设计要求及总体思路 ------------------------ 11.2设计的基本原理 ---------------------------- 11.2.1基本计数设计 ------------------------- 11.2.2控制电路选择信号---------------------- 21.3 总体设计简图------------------------------ 2 第2章单元电路模块设计-------------------------- 32.1 控制模块的设计---------------------------- 52.2 日期和星期模块设计------------------------ 52.2.1日期设计模块 ------------------------- 52.2.2进制月电路模块 ----------------------- 72.2.3 进制星期电路------------------------- 82.2.4月份的单元设计 ----------------------- 82.3 全局电路图------------------------------- 10 第3章安装、调试步骤与故障诊断----------------- 11 第4章故障分析与电路改进----------------------- 12 第5章总结与体会------------------------------- 13 附录元件清单---------------------------------- 14 参考文献---------------------------------------- 15第1章设计总体思路1.1设计要求及总体思路本次设计要求具有大小月份自动调节功能，即日计数器实现大月31天，小月30天，二月28天。

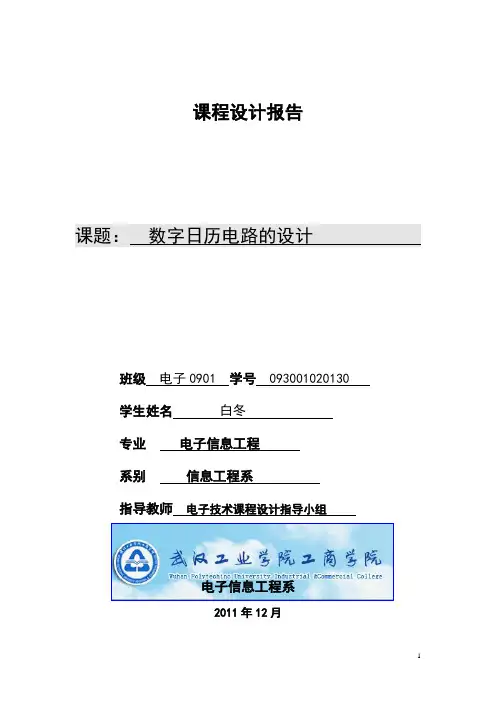

课程设计报告课题：数字日历电路的设计班级电子0901 学号 ************学生姓名白冬专业电子信息工程系别信息工程系指导教师电子技术课程设计指导小组电子信息工程系2011年12月数字日历电路1 设计目的：（1）、培养理论联系实际的正确设计思想，训练综合运用已经学过的理论和生产实际知识去分析和解决工程实际问题的能力。

（2）、学习较复杂的电子系统设计的一般方法，了解和掌握模拟、数字电路等知识解决电子信息方面常见实际问题的能力，由学生自行设计、自行制作和自行调试。

（3）、培养学生的创新能力。

2 技术指标与设计要求利用计数器，译码器，数码管等器件，（1）、技术指标（1）设计基准脉冲信号产生电路。

（2）能进行年月日的计时以及独立的时间显示电路。

（3）能进行星期的显示。

（4）快速校时。

（2）、设计要求（1）按照任务书要求，进行电路设计，给出原理框图；（2）根据原理框图，进行整体电路设计；（3）安装、设计电路，实现预期功能；（4）提交格式符合要求、内容完整的设计报告。

3 总体设计七段数码显译码单元进制计数秒脉冲图1：总体框图(1)．设计构想利用555构成的多谐振荡电路，震荡周期约为1秒，当做秒脉冲；74LS90为进制加法器，用来计算时分秒；74LS48为译码器，其输入端与74LS90输出端相连，输出端与7段式数码管相连，计数器输出值经译码后，由数码管显示计数。

用74LS161做7进制加法器，做星期计算(2)．设计所需主要器件:74LS90，74LS48，74LS161，74LS192，以及七段共阴极显示器(3)．显示电路显示电路主要用的是74LS48和七段共阴极显示器，常见的七段数字显示器有半导体数码显示器（LED）和液晶显示器（LCD）等。

本实验用共阴极数码管，74LS48输出为高电平有效，和共阴极数码管搭配。

74LS48的逻辑符号和引脚排列图如图所示。

设计出来的显示电路如下图：(5)分秒计时电路计时电路分秒计时电路主要用到74LS90,用于构成60进制计数器。
