散流器尺寸选型

散流器1.S-FS方形散流器（FK-10）S-FS型散流器，是空调系统中常用风口，气流属平送（贴附）型，具有均匀的散流特性及简洁美观的外形，可满足天花板的装饰要求。

散流器的内芯可从外框分离，做回风时可配套过滤网，方便安装清洗，后面可配调节阀，以控制风量大小。

2.S-JS矩形散流器（FK-31）S-JS型散流器与S-FS除外形不同外，结构基本一致。

3.S-F3三面吹风散流器（FK-37）S-F3型散流器为三面吹风型，可分为方形或矩形，结构与S-FS相同，适用于安装在靠墙较近的天花板上，使送风吹自房间的中央，达到理想的送风效果。

4.S-Y圆形散流器（FK-39，FK-8）S-Y型散流器，结构为多层锥面形，吹出气流呈贴附（平送）型，且减速较快，相对任意大小面积来说可提供较大的风量。

其结构与S-FS类似，中间为活芯，方便装卸，同时也便于调整配套的圆形对开调节阀，有a、b两种型号，S-Ya型中心叶片和中间叶片有小翻边和挂钩不同。

5.S-YH圆环形散流器（FK-16）S-YH型散流器，其吹出气流为垂直型，适用于特定范围内的送风，其造型新颖美观，适用于特殊风格的装饰需要。

6.S-YX圆形斜片散流器（FK-15）S-YX型散流器为圆形外框，直形叶片送风口，叶片倾斜24°。

7.S-YP圆盘散流器（FK-41，FK-9）S-YP型散流器其气流属下送型，此风口能以较小的风量供应较大的地面面积，后面可配合圆形对开调节阀，以任意调节风量大小。

8.S-TH条形活叶散流器（FK-25）S-TH型散流器，其设计独特，其每一组叶片槽内有两个可调的叶片，用以控制气流方向和大小，从外部便可方便的调整，即可作送风口也可做回风口，一般安装在天花板或侧墙上。

FK-TH宽度规格尺寸表：两端无框长度尺寸表两端有框长度尺寸表一端有框长度尺寸表角度段长度尺寸表9. S-T 条形散流器（FK-18）S-T型散流器，用于室内和环形分布的送回风口，可安装在侧墙或天花板上，其段形同FK-T相同（即中间段、端头段、角度段），其尺寸根据需要任意选用，也可用于弧形风口。

空调系统散流器的选择及水力计算（2012.5.22）一、散流器的选择1.风速：（1）散流器出口风速：2——5m/s（一般选用中间值3m/s）；（2）回风口风速：小于等于4 m/s，如距人较近小于等于3m/s；居住建筑小于等于2m/s.2.选型布置步骤：（1）依据已知房间送风量，将质量流量转变为体积流量；（2）计算房间平面面积（各房间单独计算）F；（3）出口风速选3m/s；（4）送风口尺寸选择时不要选的过大（防止水力计算后风管尺寸小于散流器尺寸），尺寸一般选择：1）中小型空间400mm*400mm以下；2）大型空间可适当放大，但也不宜过大。

（5）送风形式多采用顶送顶回（即送风口与回风口都在房间顶部）；（6）根据房间面积F、选型样本中散流器选择参数（风速、面积、扩散半径）初选散流器的大小和个数；（7）依据坚定送风口风速（3m/s），房间送风量（体积流量）综合第（6）步确定散流器的大小和个数以及布置位置；（8）校核第（6）（7）步，使选择结果接近或一致，否则应重新选择；（9）根据已选的散流器尺寸、数量，反向校核散流器出口风速，处于2——5m/s 之间即可，否则应重新选择。

3．回风口数量和尺寸主要依据速度限制和回风量进行选择，选择时应避免与送风口短路。

4.附：散流器样本部分内容。

二、空调系统风管水力计算1.假定流速法：（50——60dB ）（1）主风管空气流速：6——8 m/s ；（2）支风管空气流速：3——5 m/s ；（3）风口出风速度：2——5 m/s 。

2.步骤：（各管段分别编号计算）（1）假定流速v（2）根据已知的质量流量转变为体积流量；（3）计算风管所需断面积：（假定速度）体积流量v V f )(= （4）依据f 值选择风管尺寸，为'f b a =⨯，要求'f f ≈；（5）根据假定流速和流量查水力计算表，可得风管具体尺寸、单位长度阻力损失及相应流速，确定'f （实际风管断面积）后，反算''f V v =（实际流速）并校核。

五、通风系统设计
1、送风口布置间距
办公室 2.5-3.5m
商场、娱乐4-6m
回风口应根据具体情况布置
一般原则：（1）人不经常停留的地方; （2）房间的边和角; （3）有利于气流的组织。

2、标准型号风盘所接散流器的尺寸表-办公室
风盘型号风量方散尺寸FP m3/h mm
3.5350200*200
5500200*200
6.3630250*250
8800250*250
101000300*300
12.51250300*300
161600350*350
202000450*450
252500450*450注:办公室推荐送风口流速:2.5-4.0m/s
风机盘管接风管的风速：通常为1.5—2.0m/s之间，不能大于2.5m/s，否则会将冷凝水带
出来。

3、散流器布置
散流器平送时，宜按对称布置或者梅花型布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽比不宜大于1：1.5，送风水平射程与垂直射程（平顶至工作区上边界的距离）的比值，宜保持在0.5~1.5之间。

实际上这要看装饰要求而定，如250*250的散流器，间距一般在3.5米左右，320*320在4.2米左右。

水系统的管径和单位长度阻力损失
冷凝水管径估算表。

方形散流器规格
为了使人们在各种环境里避免噪音的干扰及不适感，除了按性能表确定颈部风速外，还需要考虑安装高度及安装场合。
1、安装高度限定颈部风速的最高值：
风口安装高度(H)
劲部风速(V)
2.1～2.7m
< 5.5m/s
3.0～4.25m
< 7.5m/s
2、安装声场合限定颈部风速的最高值：
安装场所
颈部风速
安装场所
颈部风速
播音室
3.0～3.5m/s
剧场
5～6m/s
医院门诊室
4～5m/s
剧场休息厅
教室
病房
音乐厅
食堂
旅馆客房
图书馆
游艺厅
接待室
一般办公室
商店
6～7.5m/s
居室
旅馆
大剧场
计算机房
饭店

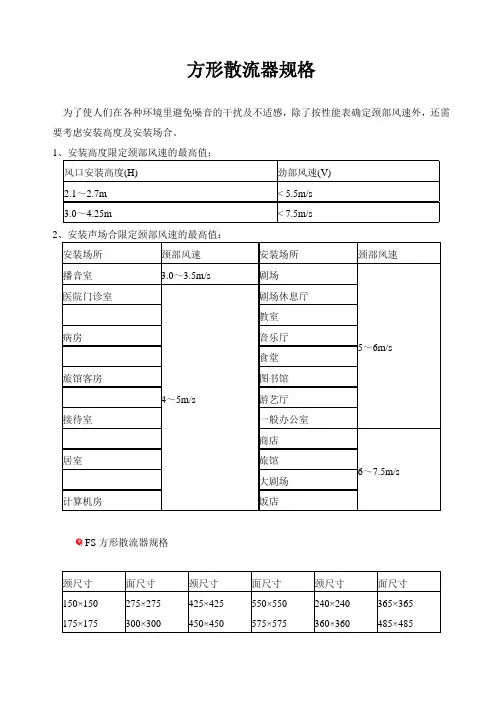

FS方形散流器规格
颈尺寸
面尺寸
颈尺寸
面尺寸
颈尺寸
面尺寸
150×150
175×175
200×200
225×225
350×500
350×575
350×650
425×5பைடு நூலகம்0
425×575
425×650
500×575
500×650
575×650
240×360
240×420
240×480
300×420
300×480
360×480
365×485
365×545
365×605
425×545
425×605
485×605
525×525
550×550
575×575
600×600

5.0 60.0 2322.0 4.2 3.9 39.0 3168.0 4.4 4.2 41.0 4140.0 4.7 4.4 42.0 5238.0 5.1 4.7 44.0
6.0 86.4 2786.0 5.2 4.5 43.0 3801.0 5.4 4.8 45.0 4968.0 5.5 4.9 46.0 6285.0 6.2 5.2 48.0
风口总代号
订 货示例: FK- FS/ L/2/ 1/ 300×300;表示:喉 径 尺寸为300×300铝质、 表 面需经 喷 涂处理 ， 不配阀 、 无附 件的方形散流器。

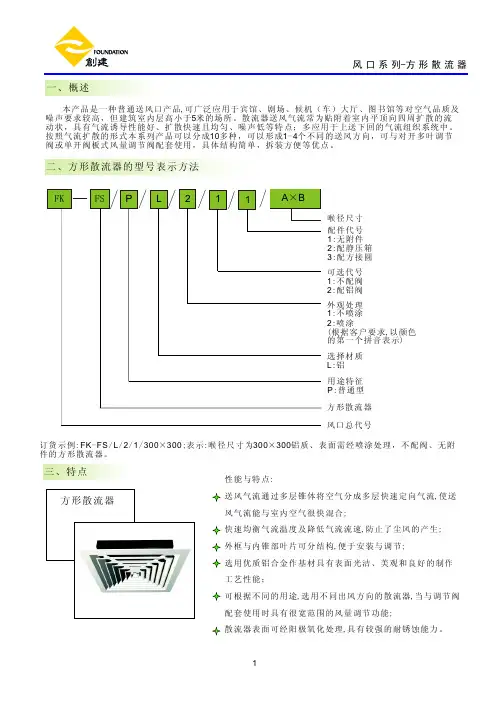

三、特点 方形散流器
性能 与 特点: 送风 气 流通过 多 层锥体 将 空气分 成 多层快 速 定向 气 流,使送 风气 流 能与室 内 空气很 快 混合; 快速 均 衡气流 温 度及降 低 气流流 速,防 止了尘 风 的产生; 外框 与 内锥部 叶 片可分 结 构,便于安 装 与调节; 选用优质铝合金作基材具有表面光洁、美观和良好的制作 工艺性能； 可根 据 不同的 用 途,选用不 同 出风方 向 的散流 器,当 与调节 阀 配套 使 用时具 有 很宽范 围 的风量 调 节功能; 散流 器 表面可 经 阳极氧 化 处理,具有 较 强的耐 锈 蚀能力 。
3、 步 骤 二 完 成 后 如 步 骤 三 所 示 。 3
风 口 系 列-方 形 散 流 器 七、订货须知
1、 敬 请 按 样 本 中 型 号 表 示 方 法 确 定 散 流 器 型 号 规 格 ； 2、 当 送风温 度 低于16℃ 时 请对应 工 况作补 充 说明， 以 免出现 揭 露现象 ； 3、 本 公 司 保 留 对 此 样 本 的 最 终 解 释 权 和 修 改 权 。
风 口 系 列-方 形 散 流 器

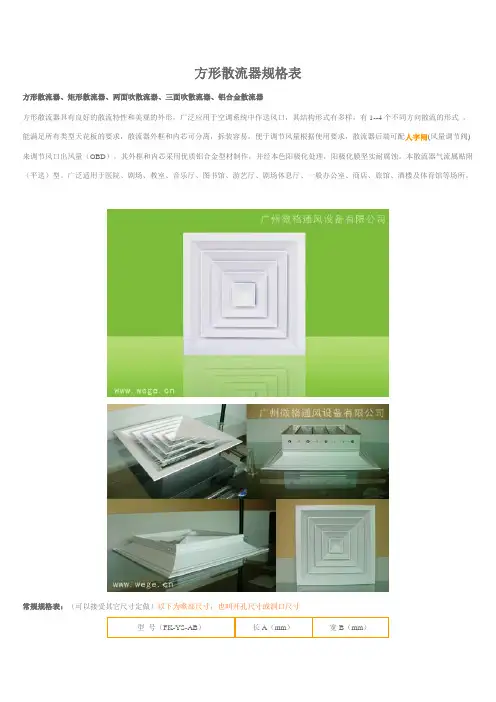

方形散流器规格表方形散流器、矩形散流器、两面吹散流器、三面吹散流器、铝合金散流器方形散流器具有良好的散流特性和美观的外形，广泛应用于空调系统中作送风口，其结构形式有多样，有1--4个不同方向散流的形式，能满足所有类型天花板的要求，散流器外框和内芯可分离，拆装容易，便于调节风量根据使用要求，散流器后端可配人字闸(风量调节阀)来调节风口出风量（OBD）。

其外框和内芯采用优质铝合金型材制作，并经本色阳极化处理，阳极化膜坚实耐腐蚀。

本散流器气流属贴附（平送）型。

广泛适用于医院、剧场、教室、音乐厅、图书馆、游艺厅、剧场休息厅、一般办公室、商店、旅馆、酒楼及体育馆等场所。

常规规格表：（可以接受其它尺寸定做）以下为喉部尺寸，也叫开孔尺寸或洞口尺寸型号（FK-YS-AB）长A（mm）宽B（mm）安装高度制约颈部风速的最高限度风口安装高度风口颈部风速2.1-2.7米 5.5米/秒以下3-4.25米7.5米/秒以下音响点制约颈部风速的最高限度安装场所吹出口颈部风速安装场所吹出口颈部风速播音室3-3.5米/秒剧场剧场休息厅教室音乐厅游艺厅一般办公室5-6米/秒医院门诊室病房旅馆客房接待室居室计算机房4-4.5米/秒商店旅馆大剧场6-7.5米/秒饭店方形散流器、矩形散流器调节阀配用，才能在系统中得到理想的气流分布。

此风口的叶片角度为固定式，不能随意调节，整个叶片与边框采用分离式结构（即叶片可以从边框内取下，安装好边框后再装上叶片），以方便安装与调节。

产品型号说明：FK-YS-ABFK-代表风口；FS-方形散流器；A为长度；B为宽度；AxB风口喉部尺寸，单位为毫米(mm)。

如FK-FS-1818，为简单易记，常规尺寸一般把长度后面的'0'去掉来标注型号，如180用18代表之。

散流器尺寸选型
五、通风系统设计
1、送风口布置间距
办公室 2.5-3.5m
商场、娱乐4-6m
回风口应根据具体情况布置
一般原则：（1）人不经常停留的地方; （2）房间的边和角; （3）有利于气流的组织。

2、标准型号风盘所接散流器的尺寸表-办公室
风盘型号风量方散尺寸
FP m3/h mm
3.5350200*200
5500200*200
6.3630250*250
8800250*250
101000300*300
12.51250300*300
161600350*350
202000450*450
252500450*450
注:办公室推荐送风口流速:2.5-4.0m/s
风机盘管接风管的风速：通常为1.5—2.0m/s之间，不能大于2.5m/s，否则会将冷凝水带出来。

3、散流器布置
散流器平送时，宜按对称布置或者梅花型布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽比不宜大于1：1.5，送风水平射程与垂直射程（平顶至工作区上边界的距离）的比值，宜保持在0.5~1.5之间。

实际上这要看装饰要求而定，如250*250的散流器，间距一般在3.5米左右，320*320在4.2米左右。

水系统的管径和单位长度阻力损失
冷凝水管径估算表。

散流器1.S-FS方形散流器（FK-10）S-FS型散流器，是空调系统中常用风口，气流属平送（贴附）型，具有均匀的散流特性及简洁美观的外形，可满足天花板的装饰要求。

散流器的内芯可从外框分离，做回风时可配套过滤网，方便安装清洗，后面可配调节阀，以控制风量大小。

2.S-JS矩形散流器（FK-31）S-JS型散流器与S-FS除外形不同外，结构基本一致。

3.S-F3三面吹风散流器（FK-37）S-F3型散流器为三面吹风型，可分为方形或矩形，结构与S-FS相同，适用于安装在靠墙较近的天花板上，使送风吹自房间的中央，达到理想的送风效果。

4.S-Y圆形散流器（FK-39，FK-8）S-Y型散流器，结构为多层锥面形，吹出气流呈贴附（平送）型，且减速较快，相对任意大小面积来说可提供较大的风量。

其结构与S-FS类似，中间为活芯，方便装卸，同时也便于调整配套的圆形对开调节阀，有a、b两种型号，S-Ya型中心叶片和中间叶片有小翻边和挂钩不同。

5.S-YH圆环形散流器（FK-16）S-YH型散流器，其吹出气流为垂直型，适用于特定范围内的送风，其造型新颖美观，适用于特殊风格的装饰需要。

6.S-YX圆形斜片散流器（FK-15）S-YX型散流器为圆形外框，直形叶片送风口，叶片倾斜24°。

7.S-YP圆盘散流器（FK-41，FK-9）S-YP型散流器其气流属下送型，此风口能以较小的风量供应较大的地面面积，后面可配合圆形对开调节阀，以任意调节风量大小。

8.S-TH条形活叶散流器（FK-25）S-TH型散流器，其设计独特，其每一组叶片槽内有两个可调的叶片，用以控制气流方向和大小，从外部便可方便的调整，即可作送风口也可做回风口，一般安装在天花板或侧墙上。

FK-TH宽度规格尺寸表：两端无框长度尺寸表两端有框长度尺寸表一端有框长度尺寸表角度段长度尺寸表9. S-T 条形散流器（FK-18）S-T型散流器，用于室内和环形分布的送回风口，可安装在侧墙或天花板上，其段形同FK-T相同（即中间段、端头段、角度段），其尺寸根据需要任意选用，也可用于弧形风口。

四、直片型散流器
1. FK10条形直片百叶风口
风口的叶片为固定式，用于大厅的细条型或圆弧型顶送或侧送。

造型独特、高雅。

其风口性能数据见表17。

该散流器的叶片如图18所示形状，最大连续长度L可以做3米，对于需要更大长度的风口，可用分段拼装方式拼起来使用，拼缝处需用插板连接。

图17 FK10条形直片百叶风口
图18 叶片布置形式图
表16 FK10直片风口压力损失表
表17 FK10直片散流器规格系列及送风、回风性能数据表
2、FK11 T型直片散流器
T型直片散流器突出了线性设计特点，可以用于室内和环形分布的送、回风，可安装在侧墙、天花板或地面上。

该散流器的叶片如下图所示形状，最大连续长度L可以做3m，对于需要更大长度的风口，可以把两节或多节拼起来使用，拼缝处要有插接板。

图19 FK11 T型直片散流器图20 FK11叶片布置形式图
永能空调 UNION AIR-CONDITIONING
T型散流器结构尺寸图表如下：
表18 FK11直片散流器规格系列及送风、回风性能数据表
表19。

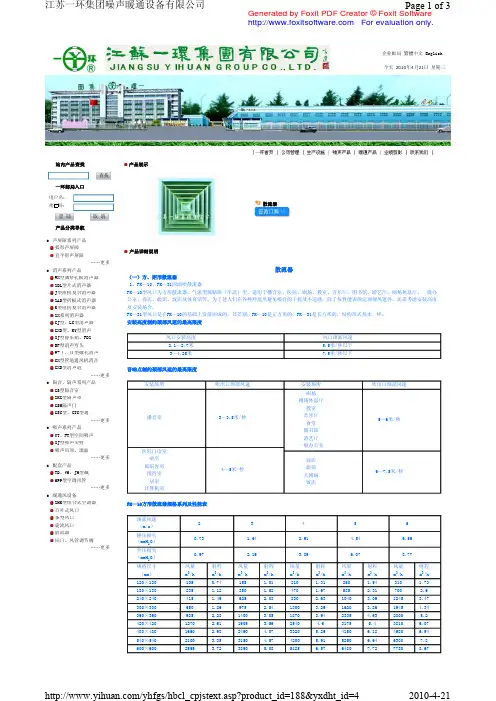

企业邮局 繁體中文 English今天 2010年4月21日 星期三站内产品查找查找一环邮局入口用户名：密码：登 陆取 消产品分类导航●声屏障系列产品弧形声屏障直平形声屏障……更多●消声系列产品WX型微穿孔板消声器ZDL型片式消声器J型阻抗复合消声器ZAS型折板式消声器K型阻抗复合消声器ZX系列消声器CJ型、LC型消声器GXD型、KY型消声XJ型静压箱、FDZBF型消声弯头W-Ⅰ、Ⅱ型微孔消声CX型管道通风机消音GXD型消声道……更多●隔音、隔声系列产品GS型隔音室ZKG型隔声罩GSM隔声门GSC型、GTC型通……更多●吸声系列产品YT、FT型空间吸声XJ型吸声尖劈吸声吊顶、墙面……更多●配套产品TD、VH、JH型减MPP型空调风管……更多●暖通风设备ZHK型组合式空调器百叶式风口条型风口旋流风口散流器风口、风管调节阀……更多产品展示散流器产品详细说明散流器（一）方、矩形散流器1、FK—10、FK—31四面吹散流器FK—10型风口为方形散流器，气流型属贴附（平送）型。
