企业过已通过ISO9001：2000国际质量体系认证HT-VD地下电缆故障检测检漏仪大庆市汇通无损检测技术服务有限公司 htgs@目录一、概述 (1)二、技术性能 (1)1、发射机技术指标 (1)2、探测仪技术指标 (1)3、检漏仪技术指标 (1)三、探测走向、测定埋土深度、断路点的原理及方法 (1)四、探测埋地电缆的短路点、断路点的方法 (2)五、绝缘层击穿、漏电检漏原理及方法 (2)1、检漏原理 (2)2、检漏方法 (2)六、仪器结构简述 (2)七、操作顺序 (3)1、发射机操作顺序 (3)2、探测仪操作顺序 (4)3、检漏仪操作顺序 (5)八、充电操作要求 (6)九、注意事项 (6)十、常见故障分析与处理方法………………………………………………………7、8一、概述：地下电缆故障检测检漏仪是用来检查埋地电缆的走向、深度、故障点及绝缘层的漏蚀损伤点的专用设备。
它能在不挖开复土的情况下，方便而准确地查出埋地电缆的走向、深度、断路点、短路点及绝缘层漏蚀、损伤点的精确位置，使整个线路地表面避免屡遭到处开塘破肚之苦，是通信、电力、厂矿、水电、物业管理等部门，为保证埋地电缆的施工质量检查和故障点检查的一种精确、可靠的探测仪器。
二、技术性能本仪器由发射机、探测仪、检漏仪等三部分组成。
1、发射机技术指标：1.1发射功率:0-30W可调1.2 输出阻抗匹配:0-1MΩ1.3发射距离:50m-10km1.4工作电流:0.6-3A可调1.5工作电源:DC 12V±5% AC 220V±10%1.6重量:2.8Kg1.7外形尺寸:170×119×2202、探测仪技术指标:2.1灵敏度:0.1mv2.2工作电源:DC6V±5%2.3静态工作电流:≤30mA2.4走向位置偏差:<10cm2.5探测深度：<5m2.6重量:0.9kg2.7外形尺寸: 60×160×1203、检漏仪技术指标3.1检漏深度:<5m3.2检漏位置偏差:<20cm3.3工作电压:DC6V±5%3.4静态工作电流:≤30mA3.5准确率:>98%3.6重量:0.9kg3.7外形尺寸: 60×160×120三、探测地下电缆走向、测定埋土深度的原理：通过给地下电缆发送交流电磁波信号,探测仪利用探头与磁力线和地面垂直相切时,收到的信号最小及零值法(几乎为零)的原理来测定地下电缆的走向和位置,并且采用45°角的方式,测定电缆埋地深度(见附图一)。

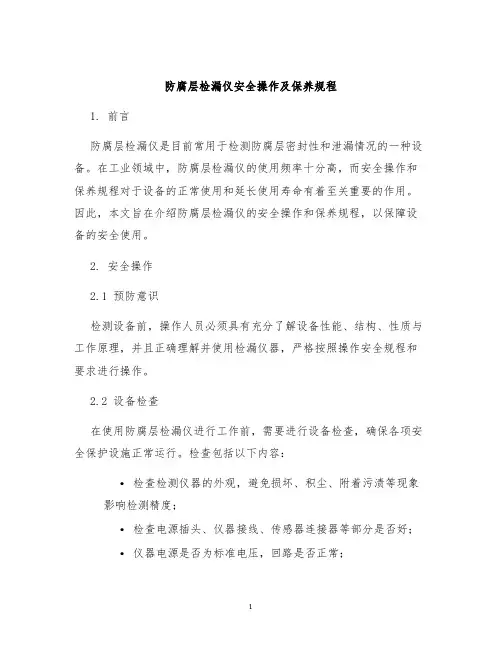

防腐层检漏仪安全操作及保养规程1. 前言防腐层检漏仪是目前常用于检测防腐层密封性和泄漏情况的一种设备。
在工业领域中，防腐层检漏仪的使用频率十分高，而安全操作和保养规程对于设备的正常使用和延长使用寿命有着至关重要的作用。
因此，本文旨在介绍防腐层检漏仪的安全操作和保养规程，以保障设备的安全使用。
2. 安全操作2.1 预防意识检测设备前，操作人员必须具有充分了解设备性能、结构、性质与工作原理，并且正确理解并使用检漏仪器，严格按照操作安全规程和要求进行操作。
2.2 设备检查在使用防腐层检漏仪进行工作前，需要进行设备检查，确保各项安全保护设施正常运行。
检查包括以下内容：•检查检测仪器的外观，避免损坏、积尘、附着污渍等现象影响检测精度；•检查电源插头、仪器接线、传感器连接器等部分是否好；•仪器电源是否为标准电压，回路是否正常；•检测仪器是否处在“危险状态”，避免检测危险位置时误触相关紧急停车按钮。
2.3 使用安全规则防腐层检漏仪的使用应符合以下规则：•操作人员必须正确连接接线端口；•仪器地线应与检测电极同时接地；•不得移动防腐层检漏仪设备；•勿处理防腐层检漏仪器与其他民用电器连线；•操作过程中禁止进行其他操作或进行长时间干扰噪音广播设备等其他工作。
3. 保养规程防腐层检漏仪的保养在保证其安全使用前提下，也为保障长期稳定使用提供保障。
下文将详细介绍保养规程。
3.1 清洁保养定期对防腐层检漏仪进行清洁保养。
检测器的表面应特别留意，并用软布轻擦。
注意不要使用带有硬毛刷的清洁工具，避免刮擦、磕碰和损伤。
同时，严禁使用任何含有腐蚀性液体的清洁工具，不应将清洁剂直接喷雾在检测器的上方。
3.2 仪器保养在防腐层检漏仪器的使用过程中，以下点需要特别注意：•检测过程中不可强行添加任何硬质物或使用硬质听装；•在垂直安装传感器时，应调节气垫压力、力矩及重量，保证传感器安装速度可控；•在使用过程中，避免直接对传感器及连接器进行拆卸和装拆。

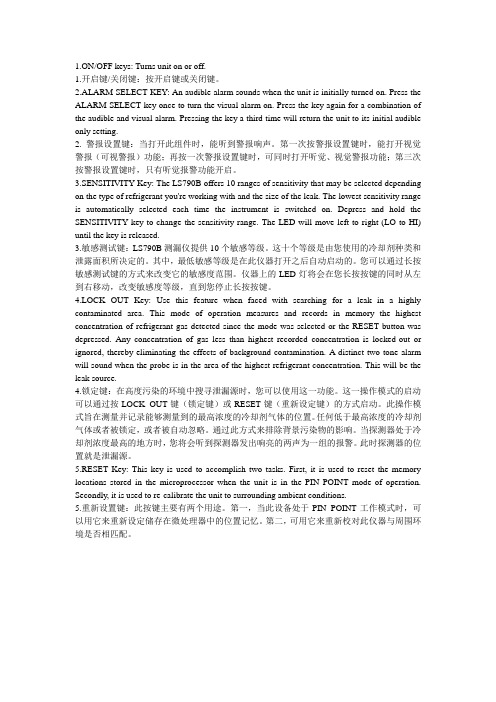

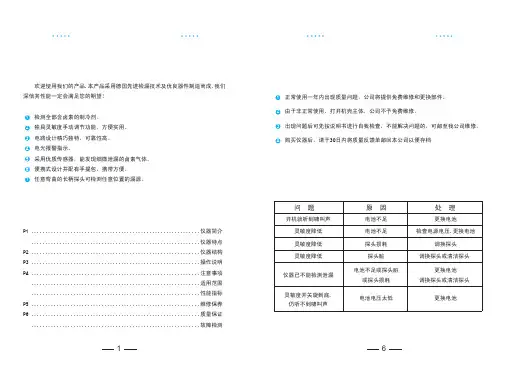

1.ON/OFF keys: Turns unit on or off.1.开启键/关闭键：按开启键或关闭键。
2.ALARM SELECT KEY: An audible alarm sounds when the unit is initially turned on. Press the ALARM SELECT key once to turn the visual alarm on. Press the key again for a combination of the audible and visual alarm. Pressing the key a third time will return the unit to its initial audible only setting.2. 警报设置键：当打开此组件时，能听到警报响声。
第一次按警报设置键时，能打开视觉警报（可视警报）功能；再按一次警报设置键时，可同时打开听觉、视觉警报功能；第三次按警报设置键时，只有听觉报警功能开启。
3.SENSITIVITY Key: The LS790B offers 10 ranges of sensitivity that may be selected depending on the type of refrigerant you're working with and the size of the leak. The lowest sensitivity range is automatically selected each time the instrument is switched on. Depress and hold the SENSITIVITY key to change the sensitivity range. The LED will move left to right (LO to HI) until the key is released.3.敏感测试键：LS790B测漏仪提供10个敏感等级。
管道防腐层检测操作规程管道防腐层检测操作规程一、目的和范围1.1 目的管道防腐层检测操作规程的目的是规范管道防腐层检测的工作流程和操作步骤，确保检测结果准确可靠，提高管道防腐层的质量。
1.2 范围本操作规程适用于各类管道防腐层的检测工作。
二、检测设备准备2.1 仪器设备2.1.1 高压喷涂机：确保设备的正常运转和工作效率。
2.1.2 硬度计：用于测量管道防腐层的硬度。
2.2 试剂材料2.2.1 检测药剂：选择适量的检测药剂，确保其质量符合相关标准。
2.2.2 清洗剂：用于清洗管道表面的污垢和附着物。
2.3 人员准备2.3.1 检测人员：必须具备相关的操作技能和知识，熟悉检测设备和操作规程。
2.3.2 安全人员：负责检测现场的安全事务。
三、工作流程和操作步骤3.1 前期准备3.1.1 检测人员和安全人员进入检测现场，并进行必要的安全培训。
3.1.2 检测人员检查和准备所需的仪器设备、试剂材料和工具，并确保其完好无损。
3.1.3 清洁管道表面：使用清洗剂将管道表面的污垢和附着物清洗干净。
3.2 检测操作3.2.1 涂敷检测药剂：使用高压喷涂机将检测药剂均匀地涂敷在管道表面。
3.2.2 药剂反应时间：根据检测药剂的要求，保持一定的反应时间，以确保药剂发生充分的反应。
3.2.3 观察和记录：观察管道表面的反应情况，并及时记录下防腐层的情况。
3.3 数据分析和报告3.3.1 数据分析：根据观察记录的数据，进行数据分析，判断管道防腐层的质量和损伤情况。
3.3.2 报告编写：根据数据分析的结果，编写检测报告，并在报告中详细描述管道防腐层的情况和建议的处理措施。
四、安全注意事项4.1 操作人员必须佩戴个人防护装备，如安全帽、手套、防护眼镜等。
4.2 在操作过程中，严禁吸烟、使用明火等可能引发火灾或爆炸的行为。
4.3 检测现场必须保持干燥，避免与水分或湿气接触。
4.4 严禁私自操作和拆卸检测设备。
4.5 发现异常情况或危险情况时，应立即停止操作并报告安全人员。
基本概述管道防腐层检测仪又叫电火花检漏仪、管道防腐层检测仪价格，管道防腐层检测仪厂家，手提式管道防腐层检测仪，防腐层电火花测漏仪、电火花检测仪器、电火花检漏仪的使用方法、电火花检漏仪型号、高频电火花检测、电火花检测仪价格、电火花测试仪、防腐电火花检测、电火花针孔检测仪价格、电火花测厚仪、高频电火花检测仪、电火花涂层检测仪、电火花测量仪、电火花检漏仪、直流电火花防腐层检漏仪、电火花检漏仪价格、电火花检漏仪厂家、直流电火花检漏仪、数显电火花检漏仪、直流火花检测仪、直流电火花检测仪、电火花针孔检测仪是用于检测金属基体上涂层质量的专用仪器，使用本仪器可以对金属基体上不同厚度的搪玻璃、玻璃钢、环氧煤沥青和橡胶里层等涂层进行质量检测。
当涂层有质量问题时,如出现针孔、气泡、砂眼或裂纹，仪器将发出明亮的电火花，同时声光报警。
OU-D1交流型，直接用220V供电。
OU-D2直流型、OU-D3直流液晶型是用锂电池供电，（该电池具有容量大、寿命长、重量轻、无污染、无记忆效应，可快速充放电等优点）故特别适用于野外作业。
该仪器设计先进，稳定可靠，可广泛应用于化工、石油、橡胶、搪瓷等防腐行业，是用来检测金属表面防腐涂层质量的必备工具。
目录1. 概述 (1)2. 技术参数 (1)3. 检测原理及结构简述 (1)4. 操作步骤 (3)5. 充电 (4)6. 注意事项 (5)7. 检测电压附表 (6)8. 仪器装箱单 (7)9. 售后服务 (7)沧州欧谱OU-D3管道防腐层检测仪 一、概述OU-D3电火花检测仪是用于检测金属基体上涂层质量的专用仪器，使用本仪器可以对金属基体上不同厚度的搪玻璃、玻璃钢、环氧煤沥青和橡胶里层等涂层进行质量检测。
当涂层有质量问题时,如出现针孔、气泡、砂眼或裂纹，仪器将发出明亮的电火花，同时声光报警。
OU-D1交流型，直接用220V供电。
OU-D2直流型、OU-D3直流液晶型是用锂电池供电，（该电池具有容量大、寿命长、重量轻、无污染、无记忆效应，可快速充放电等优点）故特别适用于野外作业。
二十六、管道防腐层检漏操作规程一、准备1、正压式空气呼吸器2台、便携式硫化氢检测仪2台。
2、SL-68A型电火花检漏仪1台。
3、钢丝刷、绝缘手套2双、棉纱若干。
二、检查1、检查确认主机电源电压大于等于10V。
2、检查确认高压枪金属软管上金属插头卡口与主机高压输出插座卡口相对应插入紧密连接。
3、使用毛刷探头时，检查确认毛刷探头螺杆旋入高压枪顶端。
4、检查确认所有操作人员配戴好绝缘手套。
5、检查确认被检测管道防腐层表面干燥。
三、操作1、打开主机电源。
2、将连接磁铁放在管道末端没有涂层的部位，短接地线一端接到连接磁铁上，另一端接地；长接地线一端接到连接磁铁上，另一端接到主机接线柱。
（若被测管道较长时，先将短接地线通过连接磁铁和接地棒接地，长接地线一端接到主机接线柱上，另一端接在接地棒上在地面拖动检测。
）3、根据防腐层厚度选择合适的测试电压，打开电源开关，戴上绝缘手套，按住高压输出按钮，仪器内微电脑自动变换，电源电压指示灯熄灭，输出高压指示灯发光，液晶表头显示转换为输出高压值，调节输出旋钮，使液晶显示值为所需的高压值，松开高压输出按钮，仪器处于待工作状态。
4、试把毛刷探头靠近或碰触被测物导电体（不可短路，以免损坏仪器），能看到放电火花（其火花的长短与输出电压高低有关），并有声光报警，毛刷探头离开被测物体时声光报警相应消失，说明仪器工作正常，即可开始检漏。
5、检测完毕，各开关恢复原状，关闭电源后，毛刷探头必须与主机接地线直接短路放电，随后方可收存。
四、注意事项1、注意保护仪器，不得摔碰、火烤或置于腐蚀气体和潮湿的地方。
2、检测过程中，检测人员应戴上绝缘手套，任何人不得接触毛刷探头和被测物，以防触电。
3、被测的管道和检查物应尽量离开地面20cm以上，使毛刷探头和地面绝缘。
4、野外使用时，机内高能蓄电池电压不得低于8.5V，否则应停止使用，立即充电，以免损坏电池。
5、被测防腐层表面应保持干燥，如表面沾有导电尘，要用清水冲洗干净并进行干燥，否则仪器会误报警。
