轴承钢球热处理工艺设计

gcr15轴承钢球的热处理工艺及质量控制
GCr15轴承钢球是一种高强度、高硬度、高耐磨性的工业材料，广泛应用于各种机械设备中。

为了保证GCr15轴承钢球的高品质和长寿命，必须采用适当的热处理工艺和严格的质量控制。

GCr15轴承钢球的热处理工艺主要包括：淬火、回火、正火、退火、球磨等。

其中，淬火是最关键的一个步骤，其目的是使钢球表面形成一层硬度高、强度大的贝氏体组织，从而提高其抗磨损性能和耐久性。

回火则是为了消除淬火过程中产生的残余应力和脆性，使钢球具有足够的韧性和塑性，以防止在使用过程中出现断裂等问题。

质量控制方面，需要对GCr15轴承钢球进行严格的化学成分、物理性能、金相组织、尺寸和形状等检测和测试。

特别是球面粗糙度、硬度、圆度和表面质量等指标的控制，直接影响到钢球的使用寿命和性能表现。

总之，GCr15轴承钢球的热处理工艺和质量控制是保证其优良性能和长寿命的重要保障，需要科学、严谨地操作和检测。

- 1 -。

轴承钢的锻造及热处理工艺轴承钢全名叫滚动轴承钢，具有高的抗压强度与疲劳极限，高硬度，高耐磨性及一定韧性，淬透性好，对硫和磷控制极严，是一种高级优质钢，可做冷做摸具钢。

比重：7.81（一）轴承钢锻造温度（1）始锻温度：1150（1120）终缎温度：850（800）度。

（2）锻造前清除表面缺陷，尽量预热后在快速加热。

（3）温加工时，应避免200〜400度的蓝脆区。

热加工时，应避免进入高温脆区（大于1250）。

应尽量避免进入热脆区（800〜〜950度）。

今日焦点：（二）锻后热处理（1）锻后 ---- 预先热处理（球化退火）-------- 最终热处理（淬火+低温回火）（2）球化退火目的：降低硬度，便于加工，为淬火做准备。

球化退火过程：加热到750〜〜770度，保温一定时间，在缓慢冷却到600度以下空冷。

（3）各种轴承钢淬火+M温回火及硬度表钢号淬火温度及淬火介质低温回火硬度HRCGCr6 800〜820 水或油150〜170 62〜64GCr9 800〜830 水或油150〜170 62〜64GCr9SiMn 810〜820 水或油150〜160 62〜64GCr15 820〜846 油150〜160 62〜64 GCr15SiMn 800〜840 油150〜170 62〜64（三）淬火及淬火介质（1）淬火颜色（经验）白色最硬而脆，黄色硬而韧，兰色软而韧。

（2）淬火介质A 水：一般温度不超过40度，不得有油，肥皂等杂质。

B 盐及碱的水溶液：水中加百分之5〜10的盐或碱。

盐溶液冷却速度是水的十倍，硬度高而均匀，但组织应力大，有一定的锈蚀作用。

温度小于60度。

碱溶液（苛性纳水溶液）腐蚀性大，适应范围小。

C油：包括机油，锭子油，变压器油，柴油等。

可减小变形与开裂。

不适用碳钢。

油温度：在60〜〜80度，最高不超过100〜120度。

（四）回火温度轴承钢采用低温回火。

温度：150〜250度。

可在保持高硬度和高耐磨性的前提下，降低内应力和脆性，以免使用时崩裂或过早损坏。

轴承钢球热处理工艺设计The document was finally revised on 2021目录轴承钢球热处理工艺设计摘要：针对轴承钢介绍钢球热处理工艺技术及流程，并对轴承钢球在热处理中出现的问题进行浅析。

关键词：轴承钢球退火淬火回火表面热处理概述钢球发展历程钢球是重要的基础零部件，尤其是精密工业钢球在国民经济发展中起着巨大作用。

在一些特殊条件下，常常需要特殊材质的钢球，来完成不同环境下所要求达到的功能。

其实一些特殊材质钢球已广泛应用于国民经济各个领域中，包括9Cr18、3Cr13不锈钢，铜、铝、钛合金钢以及玛瑙、玻璃、陶瓷球等。

它们的推广应用，不仅推动了钢球生产业的发展，而且也促进了相关行业的技术发展和科技进步。

. 钢球的用途钢球广泛应用于电力、建材、矿山、冶金等领域。

. 影响钢球质量的因素1.3.1 材质影响:钢球、铸铁球、合金钢球等，不同材质的密度不同，钢的密度比铸铁的大，合金钢则依主要合金元素的密度及含量不同而不同。

1.3.2. 钢球制造方法的影响：轧制及锻打的钢球其组织致密，故密度大，铸造的铸钢球、铸铁球或铸造合金球等的组织致密，相对密度小一些。

1.3.3．钢球金相组织的影响：马氏体、奥氏体、贝氏体、铁素体等不同晶体结构下密度也不相同，对结晶细度也有影响。

．国家规定钢球压碎负荷值如表一及铸造磨球的力学性能如表二。

表一表二设计依据为保证轴承钢球在工作中具有高的寿命和可靠性，必须对钢球进行热处理加工，以提高其硬度、刚度等力学性能。

钢球的热处理方法和过程，与套圈热处理大致相同，一般包括退火、淬火、回火、表面热处理、等内容，也有先进的热处理方法，如保护气氛淬火或真空淬火。

. 退火?热镦压后的钢球毛坯要进行球化退火，以得到细粒状珠光体组织、改善机械加工性能。

. 淬火?为了提高钢球的硬度、强度、耐磨性和抗接触疲劳性能，并通过回火得到良好的弹性、韧性和尺寸稳定性等综合力学性能，要进行淬火处理。

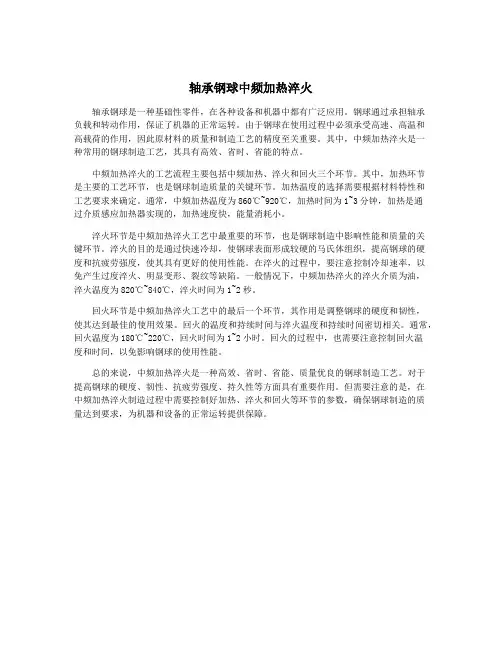

轴承钢球中频加热淬火轴承钢球是一种基础性零件，在各种设备和机器中都有广泛应用。

钢球通过承担轴承负载和转动作用，保证了机器的正常运转。

由于钢球在使用过程中必须承受高速、高温和高载荷的作用，因此原材料的质量和制造工艺的精度至关重要。

其中，中频加热淬火是一种常用的钢球制造工艺，其具有高效、省时、省能的特点。

中频加热淬火的工艺流程主要包括中频加热、淬火和回火三个环节。

其中，加热环节是主要的工艺环节，也是钢球制造质量的关键环节。

加热温度的选择需要根据材料特性和工艺要求来确定。

通常，中频加热温度为860℃~920℃，加热时间为1~3分钟，加热是通过介质感应加热器实现的，加热速度快，能量消耗小。

淬火环节是中频加热淬火工艺中最重要的环节，也是钢球制造中影响性能和质量的关键环节。

淬火的目的是通过快速冷却，使钢球表面形成较硬的马氏体组织，提高钢球的硬度和抗疲劳强度，使其具有更好的使用性能。

在淬火的过程中，要注意控制冷却速率，以免产生过度淬火、明显变形、裂纹等缺陷。

一般情况下，中频加热淬火的淬火介质为油，淬火温度为820℃~840℃，淬火时间为1~2秒。

回火环节是中频加热淬火工艺中的最后一个环节，其作用是调整钢球的硬度和韧性，使其达到最佳的使用效果。

回火的温度和持续时间与淬火温度和持续时间密切相关。

通常，回火温度为180℃~220℃，回火时间为1~2小时。

回火的过程中，也需要注意控制回火温度和时间，以免影响钢球的使用性能。

总的来说，中频加热淬火是一种高效、省时、省能、质量优良的钢球制造工艺。

对于提高钢球的硬度、韧性、抗疲劳强度、持久性等方面具有重要作用。

但需要注意的是，在中频加热淬火制造过程中需要控制好加热、淬火和回火等环节的参数，确保钢球制造的质量达到要求，为机器和设备的正常运转提供保障。

滚动轴承的热处理加工工艺：对于轴承，通过热处理可以具备以下性能：高的接触疲劳性，用于抵抗疲劳破坏能延长寿命；高的耐磨性，防止过早磨损，使轴承精度和旋转精度下降，影响机器运转，寿命下降；高的弹性极限，防止在接触应力下发生塑性变形；合适的硬度，能保证轴承的寿命；一定的韧性；良好的尺寸稳定性，防止轴承零件因内在组织或应力变化导致精度丧失；较高的尺寸精度；一定的抗腐蚀性和良好的工艺性（冷、热成形性，热处理性能、机械加工性能等）。

对于大多数滚动轴承钢，其热处理工艺主要为球化退火、淬火和低温回火。

球化退火：一般作为预备热处理，钢经锻造后空冷，所得组织是片层状珠光体与网状渗碳体，这种组织硬而脆，难以切削加工，在淬火过程中也容易变形和开裂。

经球化退火后，可得到球状珠光体组织，其中的渗碳体呈球状颗粒，弥散分布在铁素体基体上，不仅硬度低，便于切削加工，而且在淬火加热时，奥氏体晶体不易长大，冷却时工件变形和开裂倾向小。

淬火：淬火时采用较低的淬火温度，即下限的温度，以减少应力和残余奥氏体量，淬火介质的温度不能过高，一般为室温。

低温回火：冷处理后在进行低温及长时间的回火,以及减少应力，并获得M，以保证高硬度和高耐磨性以我国目前常用的GCr15为例：1.淬火：查相关资料，GCr15采用加热到650然后保温一段时间，再继续升温直到（820～840℃），在冷油介质中冷却。

图 12.深冷和回火采用淬火冷却以后（-75～78℃，3h）的冷处理可以使淬火后的残余奥氏体继续转变为马氏体，减少了残余奥氏体量。

冷处理后的低温回火（150～160，3h）是为了减小冷处理时所产生的内应力。

150～160℃3h时间/h冷处理-75～78℃，3h 图 23.低温人工时效和去应力退火采用低温回火处理以后，再进行（110～120℃，36h ）的长时间低温人工时效处理，有利于冷处理后尚存的极少的残余奥氏体得到稳定，并且还可以使马氏体正方度和残余应力减低至最小程度，获得高的硬度和耐磨性。

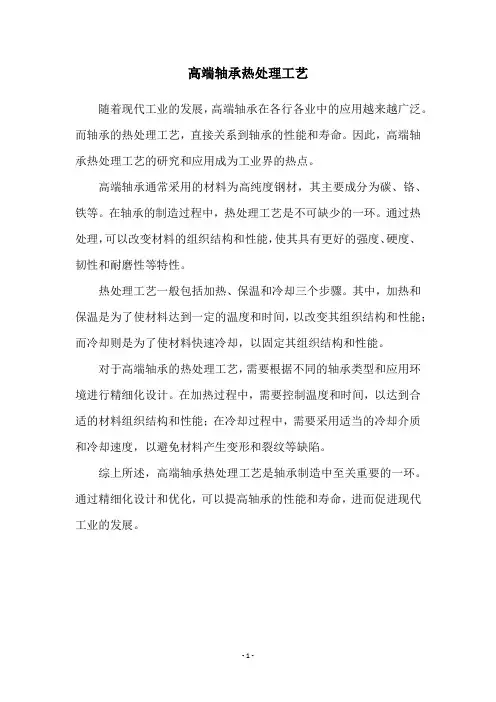

高端轴承热处理工艺
随着现代工业的发展，高端轴承在各行各业中的应用越来越广泛。

而轴承的热处理工艺，直接关系到轴承的性能和寿命。

因此，高端轴承热处理工艺的研究和应用成为工业界的热点。

高端轴承通常采用的材料为高纯度钢材，其主要成分为碳、铬、铁等。

在轴承的制造过程中，热处理工艺是不可缺少的一环。

通过热处理，可以改变材料的组织结构和性能，使其具有更好的强度、硬度、韧性和耐磨性等特性。

热处理工艺一般包括加热、保温和冷却三个步骤。

其中，加热和保温是为了使材料达到一定的温度和时间，以改变其组织结构和性能；而冷却则是为了使材料快速冷却，以固定其组织结构和性能。

对于高端轴承的热处理工艺，需要根据不同的轴承类型和应用环境进行精细化设计。

在加热过程中，需要控制温度和时间，以达到合适的材料组织结构和性能；在冷却过程中，需要采用适当的冷却介质和冷却速度，以避免材料产生变形和裂纹等缺陷。

综上所述，高端轴承热处理工艺是轴承制造中至关重要的一环。

通过精细化设计和优化，可以提高轴承的性能和寿命，进而促进现代工业的发展。

- 1 -。

轴承钢球的热处理方法
轴承钢球是工业生产领域中经常使用的轴承部件，在生产过程中，需
要进行热处理，以提高钢球的硬度、耐磨性和耐腐蚀性能。

以下是轴
承钢球的热处理方法。

一、车床球体修磨
在生产过程中，轴承钢球需要经过一定的车床球体修磨，以达到一定
的精度和表面光洁度。

这一步骤需要注意的是要控制车床温度和钢球
的真圆度，保证加工精度。

二、碳化处理
碳化处理的目的是提高钢球的硬度，耐磨性和抗压能力。

这个过程包
括渗碳和回火两个步骤。

首先，将轴承钢球放到加热炉中进行渗碳处理，使钢球表面形成一层碳化层。

然后将钢球放入回火炉中进行回火，以消除碳化层的脆性，提高钢球的强度和韧性。

三、淬火处理
淬火是提高钢球硬度和耐磨性的关键步骤。

淬火时，先将轴承钢球放
入加热炉中进行均热处理，使钢球表面的温度达到淬火温度。

然后将
钢球迅速放入冷却介质中，使钢球表面迅速冷却，形成马氏体，提高
钢球的硬度和强度。

四、极负载加工
对于一些需要特殊用途的轴承钢球，还需要进行极负载加工。

极负载加工是一种高温高压加工方式，可让钢球表面形成一层合金硬质层，提高钢球的耐磨性和负荷能力。

综上所述，轴承钢球的热处理方法包括车床球体修磨、碳化处理、淬火处理和极负载加工。

通过这些热处理工艺，可以提高轴承钢球的硬度、耐磨性和抗压能力，从而保证轴承的稳定运行。

常规轴承热处理工艺1.高碳铬轴承钢的退火等温球化退火高碳铬轴承钢的球化退火是为了获得铁素体基体上均匀分布着细、小、匀、圆的碳化物颗粒的组织，为以后的冷加工及最终的淬回火作组织准备。

传统的球化退火工艺是在略高于Ac1的温度（如GCr15为780~810℃）保温后随炉缓慢冷却（25℃/h）至650℃以下出炉空冷。

该工艺热处理时间长（20h以上），且退火后碳化物的颗粒不均匀，影响以后的冷加工及最终的淬回火组织和性能。

之后，根据过冷奥氏体的转变特点，开发等温球化退火工艺：在加热后快冷至Ar1以下某一温度范围内（690~720℃）进行等温，在等温过程中完成奥氏体向铁素体和碳化物的转变，转变完成后可直接出炉空冷。

该工艺的优点是节省热处理时间（整个工艺约12~18h）, 处理后的组织中碳化物细小均匀。

另一种节省时间的工艺是重复球化退火：第一次加热到810℃后冷却至650℃，再加热到790℃后冷却到650℃出炉空冷。

该工艺虽可节省一定的时间，但工艺操作较繁。

2. 高碳铬轴承钢的马氏体淬回火常规马氏体淬回火的组织与性能组织：马氏体、残余奥氏体、未溶（残留）碳化物组成马氏体的组织形态：在金相显微镜下（放大倍数一般低于1000倍）马氏体可分为板条状马氏体和片状马氏体两类典型组织，一般淬火后为板条和片状马氏体的混合组织或称介于二者之间的中间形态--枣核状马氏体--轴承行业上所谓的隐晶马氏体、结晶马氏体在高倍电镜下：其亚结构可分为位错缠结和孪晶。

其具体的组织形态主要取决于基体的碳含量奥氏体温度越高，原始组织越不稳定，则奥氏体基体的碳含量越高，淬后组织中残余奥氏体越多，片状马氏体越多，尺寸越大，亚结构中孪晶的比例越大，且易形成淬火显微裂纹。

基体碳含量低于0.3%时，马氏体主要是位错亚结构为主的板条马氏体；基体碳含量高于0.6%时，马氏体是位错和孪晶混合亚结构的片状马氏体；基体碳含量为0.75%时，出现带有明显中脊面的大片状马氏体，且片状马氏体生长时相互撞击处带有显微裂纹。
