变风量(VAV)空调系统的新风量控制问题

VAV变风量空调系统调试方案一、引言VAV变风量空调系统是一种根据室内温度需求自动调节送风量的空调系统，它通过控制风量调节器（VAV）来控制送风量，使得系统能够根据室内温度变化进行自动调节，从而提高空调系统的能效性能。

本文将介绍VAV变风量空调系统的调试方案。

二、调试准备1.了解设计要求：了解系统的设计要求，包括制冷量、制热量、送风量等参数，以便在调试时进行对比分析。

2.熟悉控制系统：了解控制系统的工作原理和控制逻辑，包括温度传感器、风量调节器、PID控制器等。

同时，确保控制系统的设定参数正确。

三、调试步骤1.检查空调系统：检查空调系统的管道、风机、冷却剂等部件是否正常运行，确保没有故障。

2.检查传感器：检查温度传感器、湿度传感器等传感器的安装位置和信号正常性，确保能够准确反映室内环境。

3.校准传感器：根据实际测量值和设定值之间的误差，对传感器进行校准，以确保测量的准确性。

4.调整PID控制器：根据系统的动态特性，逐步调整PID控制器的参数，以确保系统的稳定性和快速响应能力。

5.调整风量调节器：通过调整风量调节器的开度，逐步调整系统的送风量，使得室内温度能够稳定在设定值附近。

6.检查系统控制逻辑：检查系统的控制逻辑是否正确，包括温度设定值、风量设定值、湿度设定值等参数是否正确传递给控制系统。

7.系统稳定性测试：在系统运行稳定后，进行稳定性测试，包括室内温度波动测试、系统响应速度测试、环境温度变化测试等。

8.系统能效测试：通过对比系统实际制冷量、制热量和能耗，评估系统的能效性能，并进行必要的调整，以提高系统的能效性。

四、调试注意事项1.确保安全：在调试过程中，要确保人员和设备的安全，避免发生任何事故。

2.逐步调整：在调试过程中，要逐步调整参数，避免一次性调整过大导致系统不稳定。

3.记录数据：在调试过程中，要记录各个参数的变化，以便分析系统的性能和故障。

4.考虑实际条件：在调试过程中，要考虑实际的环境条件，包括室内外温度、人员活动等，以便更准确地调整系统。

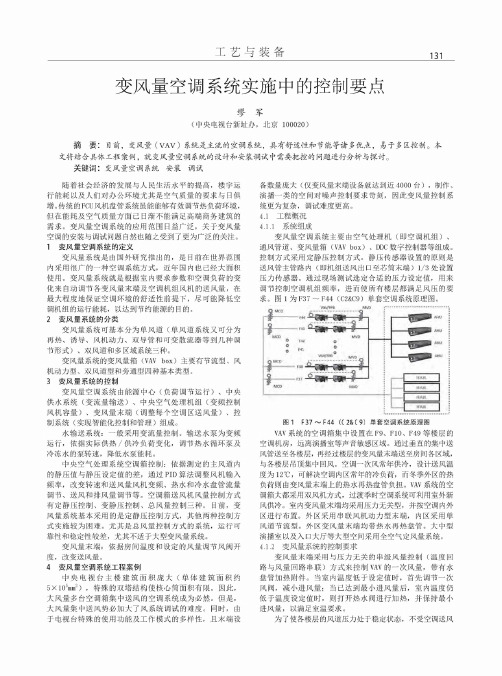

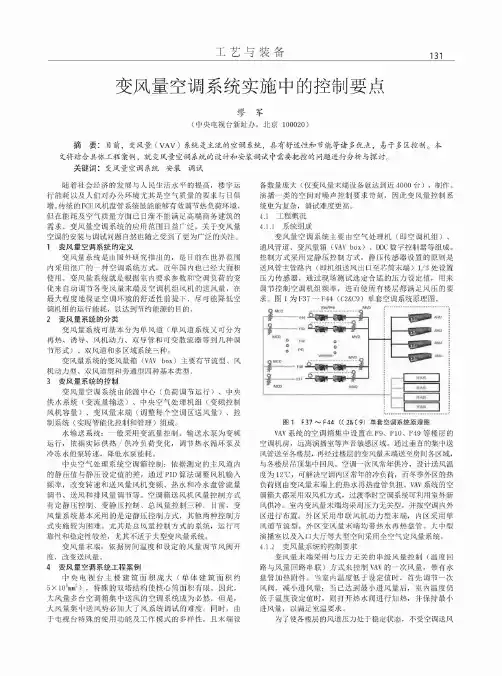

工艺与装备131变风量空调系统实施中的控制要点缪军(中央电视台新址办，北京100020)摘要：目前，变风量（V A V)系统是主流的空调系统，具有舒适性和节能等诸多优点，易于多区控制。

本 文将结合具体工程案例，就变风量空调系统的设计和安装调试中需要把控的问题进行分析与探讨。

关键词：变风量空调系统安装调试随着社会经济的发展与人民生活水平的提高，楼宇运 行能耗以及人们对办公环境尤其是空气质量的要求与日俱 增。

传统的F C U风机盘管系统虽能能够有效调节热负荷环境，但在能耗及空气质量方面已日渐不能满足高端商务建筑的 需求。

变风量空调系统的应用范围日益广泛，关于变风量 空调的安装与调试问题自然也随之受到了更为广泛的关注。

1变风量空调系统的定义变风量系统是由国外研宄推出的，是目前在世界范围 内采用很广的一种空调系统方式，近年国内也己经大面积 使用。

变风量系统就是根据室内要求参数和空调负荷的变 化来自动调节各变风量末端及空调机组风机的送风量，在 最大程度地保证空调环境的舒适性前提下，尽可能降低空 调机组的运行能耗，以达到节约能源的目的。

2变风量系统的分类变风量系统可基本分为单风道（单风道系统又可分为 再热、诱导、风机动力、双导管和可变散流器等到几种调 节形式）、双风道和多区域系统三种。

变风量系统的变风量箱（V A V b o x)主要有节流型、风 机动力型、双风道型和旁通型四种基本类型。

3变风量系统的控制变风量空调系统由能源中心（负荷调节运行）、中央 供水系统（变流量输送）、中央空气处理机组（变频控制 风机容量）、变风量末端（调整每个空调区送风量）、控 制系统（实现智能化控制和管理）组成。

水输送系统：一般采用变流量控制。

输送水泵为变频 运行，依据实际供热/供冷负荷变化，调节热水循环泵及 冷冻水的泵转速，降低水泵能耗。

中央空气处理系统空调箱控制：依据测定的主风道内 的静压值与静压设定值的差，通过P I D算法调整风机输入 频率，改变转速和送风量风机变频、热水和冷水盘管流量 调节、送风和排风量调节等。

变风量空调系统（VAV）总风量控制实例分析摘要：在介绍变风量空调系统的基本原理及目前采用的主要控制方法基础上，结合工程实例，分析总风量控制系统设计及具体实现。

关键词：变风量系统总风量控制工程实例节能一．VAV系统的概念变风量空调系统简称VAV系统（ Variable Air Volume System ）.它根据被控区域空调负荷的变化及室内要求参数的改变，自动调节空调系统的送风量，从而保证室内参数达到要求。

变风量空调系统通常由空气处理设备、送（回）风系统、末端装置（VAV-BOX）及送风口和自动控制仪表等组成。

二．VAV系统的特点对于一个风系统服务于多个房间时，采用变风量空调系统可以使每个房间的变风量末端装置随该房间温度的变化自动控制送风量，使得空调房间过冷或过热现象得以消除，也使能量得以合理利用。

采用一个定风量系统负担多个房间的空调时，系统的总冷（热）负荷是各房间最大冷（热）量之和，总送风量也应是各房间最大送风量之和。

采用变风量空调系统时，由于各房间变风量末端独立控制，系统的冷、热量或风量应为各房间逐时冷、热量和风量之和的最大值，而非各房间最大值之和。

因此在设计工况下，变风量空调系统的送冷风量及冷（热）量少于定风量系统的总送风量和冷、热量，于是使系统的送回风管减小，空调机组减小，冷热源装机容量减小，机房占地面积减少。

在空调系统全年运行中，只有极少时间处于设计工况，绝大多数时间均是在部分负荷下运行。

当各空调区域负荷减少时，各末端装置的风量将自动减少，系统对总风量的需求也会下降，变风量空调系统总送风量的改变是由调节系统送风机的频率实现的，降低空调机组送风机的转速，使其能耗降低，节省系统运行耗能。

变风量空调系统主要特点可归纳为以下几点：节约系统风机能耗；空调房间没有没有风机盘管凝水问题和霉变问题；室内无过热过冷现象；系统的灵活性较好，易于改、扩建；能实现局部区域(房间)的灵活控制等。

变风量空调系统因其节能显著、易于多区控制及舒适性高在欧美、日本等国已广泛使用。

VAV系统中新风量的控制（摘自《暖通空调》1999年第三期）同济大学钱以明杨书明1、引言在暖通空调系统中，足够的新风量对于提供良好的室内空气品质（IAO），保证室内人员的舒适感和身体健康有着直接意义。

对定风量（CAV)系统来说，由于送风量在运行过程中始终保持不变，因此一旦新风量根据要求被设定，则在系统运行的整个期间，都能满足要求。

但变风量（VAV）系统不同，其送风量在运行过程中随送风量成比例减少，在负荷很低的情况下，就有可能出现新风量不足现象。

因此，必须对最小新风量进行控制。

2、新风量控制方法2.1风阀跟踪调节通过安装在新风阀后的风速传感器测出风量，以此对新风阀和回风阀进行调节。

如图1所示。

设置高、低限温度传感器是为了控制经济新风运行，当低限温度传感器测出的温度高于设定的最小值时，新风量加大；当室外温度太高时，高限温度传感器使新风阀回到最小位置。

当房间负荷减小，特别是人员减少时，送入房间的新风量可以随送风量的减少成比例减少，当达到最小新风量时，为了维持最小新风量不再减少，需要保持新、回风混合段中负压不变，因此新风阀将要不断开大，而回风阀将不断关小。

设送风量为10000m3/h的变风量系统，设计新风比为20%，最小新风量为1000m3/h，当送风量变化时，新风阀和回风阀的开度和送风量的关系见图2。

由于在最小新风量下的风速太低，使得测控精度难以保证。

2.2通过控制送、回风机的风量也就间接地控制了新风量。

对送、回风机的控制可以归纳为以下几种（为简明起见，下面的图示中均没有表示出经济新风控制，该控制可参见图1）2.2.1送回风机都用送风道静压进行控制。

控制方法简单，但只有在送、回风机特征和大小相同，运行中的工作情况也大致相同的条件下方可使用。

如果送、回风机的特性不同，送排风量的平衡将会破坏，室内可能出现负压，该控制方法示意图见图3。

2.2.2用送风道中出口动压控制回风机送风机风量由系统静压点控制，回风机量则根据送风道中流量进行控制，能使送回风的负量变化互相协调，室内压力易于保持正常情况。

VAV变风量系统的研究与探索V A V变风量系统中出现的高大空间场所控制问题、回风系统风量平衡问题、系统噪声问题、新风量控制问题、风量测量单元（FMS）的优势、控制策略选择和比较进行了分析、探讨，并提出了相应的解决方法引言：在VAV变风量系统中，特殊条件下的控制系统和控制模式非常重要，是保证VAV空调系统稳定工作的重要手段，本篇文章专门就VAV变风量系统中暖通设计方面几个相对易出现的难题进行初步交流和探索。

一、如何解决VAV变风量系统中高大空间场所的温度均匀与局部温度控制：在办公楼、酒店等建筑的大厅，以及展览馆、机场等特殊场合，经常会出现高大空间场所，其温度及局部温度控制成为难题。

从原理上讲：VAV变风量空调系统对室内空气温湿度、CO2浓度的控制通过送回风系统实现，送回风系统能否营造良好的室内气流组织是室内环境达到设计要求的关键，因此实现高大空间室内温度均匀分布，即是要求空气调节区的气流组织良好。

空气调节区的气流组织，指的是通过合理地布置送风口和回风口，使得经过处理的空气，由送风口进入空调区与室内空气混合、置换，均匀的消除空调区的余热余湿，并由回风口抽走室内空气，维持室内空气平衡，从而使空调区内形成比较均匀稳定的温湿度、气流速度和洁净度。

综上，为了实现高大空间的温度均匀，即应根据建筑情况，选择合理的送回风风口形式、气流组织方式，并通过设计、计算确定适合的气流组织设计，同时在运行过程中保持良好的气流组织。

较为常见的高大空间气流组织形式和送风口形式如下：A、顶部送风，顶部回风；风口型式常见喷口送风、旋流送风；B、侧向送风，上送下回，喷口送风、百叶送风；C、下部送风：包括置换通风、地板送风、岗位送风等，置换通风口、地板散流器。

1、对于高大空间场所送风系统常需要解决的关键点问题：A、对于采用顶送顶回气流组织的高大空间，通过合适送风口均匀送风，相对集中布置回风。

这种方式需注意上部回风口可能对附近送风口的送风气流产生影响，形成局部短路。

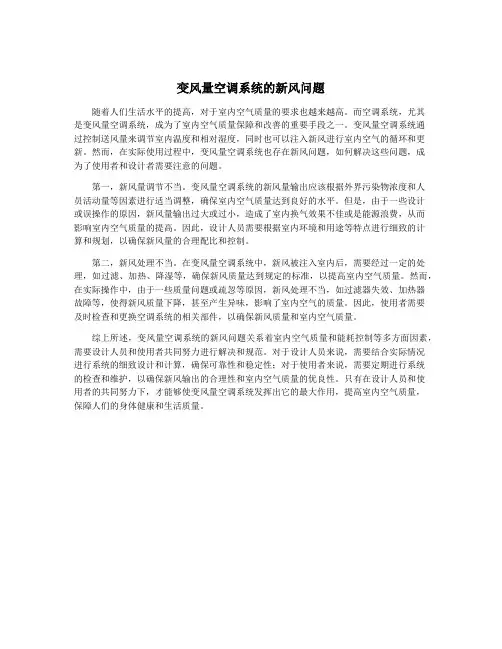

变风量空调系统的新风问题随着人们生活水平的提高，对于室内空气质量的要求也越来越高。

而空调系统，尤其是变风量空调系统，成为了室内空气质量保障和改善的重要手段之一。

变风量空调系统通过控制送风量来调节室内温度和相对湿度，同时也可以注入新风进行室内空气的循环和更新。

然而，在实际使用过程中，变风量空调系统也存在新风问题，如何解决这些问题，成为了使用者和设计者需要注意的问题。

第一，新风量调节不当。

变风量空调系统的新风量输出应该根据外界污染物浓度和人员活动量等因素进行适当调整，确保室内空气质量达到良好的水平。

但是，由于一些设计或误操作的原因，新风量输出过大或过小，造成了室内换气效果不佳或是能源浪费，从而影响室内空气质量的提高。

因此，设计人员需要根据室内环境和用途等特点进行细致的计算和规划，以确保新风量的合理配比和控制。

第二，新风处理不当。

在变风量空调系统中，新风被注入室内后，需要经过一定的处理，如过滤、加热、降湿等，确保新风质量达到规定的标准，以提高室内空气质量。

然而，在实际操作中，由于一些质量问题或疏忽等原因，新风处理不当，如过滤器失效、加热器故障等，使得新风质量下降，甚至产生异味，影响了室内空气的质量。

因此，使用者需要及时检查和更换空调系统的相关部件，以确保新风质量和室内空气质量。

综上所述，变风量空调系统的新风问题关系着室内空气质量和能耗控制等多方面因素，需要设计人员和使用者共同努力进行解决和规范。

对于设计人员来说，需要结合实际情况进行系统的细致设计和计算，确保可靠性和稳定性；对于使用者来说，需要定期进行系统的检查和维护，以确保新风输出的合理性和室内空气质量的优良性。

只有在设计人员和使用者的共同努力下，才能够使变风量空调系统发挥出它的最大作用，提高室内空气质量，保障人们的身体健康和生活质量。

变风量空调系统的新风问题随着人们生活水平的提高，人们对于室内空气质量的要求也越来越高。

特别是在现代化办公环境中，人们长时间待在密闭空间内，呼吸的是同一批空气，这时就需要引入新鲜空气来满足人们的需求，这就是新风系统的作用。

变风量空调系统是一种根据室内外环境及人员数量变化来调整风量的空调系统，而在变风量空调系统中，新风问题则是一个非常重要的问题。

新风系统的设计要合理。

新风系统需要根据室内外环境的差异来调整新风量，以保持室内空气的新鲜度。

在设计新风系统时，需要考虑到室内外的空气质量指标，如PM2.5、CO2等，以及室内外的温湿度差异，来确定新风量的大小。

新风系统的布局也需要合理，新风口的位置要选择在室内空气质量相对较差的区域，如厕所、厨房等，以保证新风口能够有效地引入新鲜空气。

新风系统的调节要及时。

在变风量空调系统中，新风量的调节需要根据室内外环境的变化来动态调整。

现在的新风系统具有智能化的功能，能够根据室内外环境及人员数量的变化来自动调节新风量。

在人员较多、室内温度较高的情况下，新风量可以适当增加，来增加室内空气的流通，提高室内空气的质量。

而在人员较少、室内温度较低的情况下，新风量可以适当减少，以节约能源。

新风系统的过滤要有效。

新风系统需要对引入的新鲜空气进行过滤，以去除空气中的颗粒物、有害气体等，保证室内空气的质量。

在新风系统中，通常会设置过滤器，通过机械过滤、静电吸附等方式来过滤空气。

过滤器的选择要根据空气质量的要求来确定，例如需不需要过滤PM2.5，需要过滤到几级过滤器等。

过滤器的清洁与更换也是保证新风系统有效运行的关键，需要定期清洗或更换过滤器，以保证过滤效果。

新风系统的运维要得当。

新风系统的运维包括设备的检查、维护与管理等，以保证系统的稳定运行。

在运维工作中，需要定期检查新风系统的工作状态，包括检查风机、新风口、过滤器等的工作情况，如有故障及时进行维修或更换。

还需要对新风系统的管理进行规范，如建立制度，制定运维计划，加强人员培训等，以确保新风系统的有效运行。

变风量空调系统的新风问题新风问题是指在变风量空调系统中，由于制冷、制热负荷和室外空气湿度变化，导致新风量控制不稳定或不能满足室内空气质量要求的问题。

它是变风量空调系统运行中常见的一个难题，如果处理不当，会给室内环境和空调系统的正常运行带来很多困扰。

一、新风量控制不稳定。

变风量空调系统通过与室内空气质量传感器和室外温湿度传感器的联动控制来实现新风量的调节和控制。

实际运行中由于空气质量传感器和温湿度传感器的精度限制以及系统控制策略不合理等原因，新风量的控制存在偏差，无法保持稳定的状态。

这样既会导致室内空气质量无法保持良好，又会造成供回风机运行不稳定，增加系统的能耗。

二、新风量不能满足室内空气质量要求。

变风量空调系统的设计目标是保持室内空气质量的舒适，但是由于变风量空调系统是根据室外空气质量和室内热负荷情况来调节新风量的，因此当室外空气质量较差或室内热负荷较大时，系统无法及时增加新风量，导致室内空气质量下降，影响居住者的健康和舒适感。

三、局部回风污染问题。

在变风量空调系统中，回风是通过天花板或地板进入系统的，当新风量不足时，室内空气中的污染物无法及时排出，导致局部区域的空气质量下降，影响居住者的健康。

四、运行成本增加。

由于新风量的控制不稳定或无法满足要求，系统不得不通过增大循环风量来提高室内空气质量，从而增加了系统的能耗和运行成本。

一、优化系统设计。

在变风量空调系统的设计中，应根据室内空气质量要求和室外空气质量情况合理确定新风量的控制策略，采用高精度的空气质量传感器和温湿度传感器，以提高新风量的控制精度和稳定性。

二、增加新风处理设备。

在变风量空调系统中，可以增加新风处理设备，如新风预冷器、新风加热器、新风湿度调节器等，以提高新风量的处理效果和稳定性。

三、加强新风与回风的分流控制。

通过引入分流调节器等装置，可以实现新风和回风的分流控制，使新风和回风之间的混合度达到最优，从而提高系统的运行效果和空气质量。

（暖通空调）变风量（VAV）空调系统介绍，调试常见的问题及解决措施变风量空调系统即VAV空调系统，是全空气系统的一种空调方式，它是通过改变送风量来调节和控制某一空调区域的温度，从而与空调区负荷的变化相适应。

VAV系统的优势较多，也被业内许多人士推崇，但要真正实现VAV系统的优点，除合理的设计外，专业的系统调试和运行管理也是必不可少的。

主要包括四部分：•室内变风量温控器；•变风量末端（VAVBOX）：带有控制器、传感器、风阀、BOX箱体及其他辅助设施；•风道静压测量装置；•变风量空调机（带有变频器）。

VAV系统的工作原理、流程如下图：变风量控制器和房间温控器一起构成室内串级控制，采用室内温度为主控制量，空气流量为辅助控制量。

变风量控制器按房间温度传感器检测到的实际温度，与设定温度比较差值，以此输出所需风量的调整信号，调节变风量末端的风阀，改变送风量，使室内温度保持在设定范围。

同时，风道压力传感器检测风道内的压力变化，采用PI 或者PID调节，通过变频器控制变风量空调机送风机的转速，消除压力波动的影响，维持送风量。

变风量空调系统区别于其它空调形式的优势主要在以下几个方面:1.舒适度良好、干净卫生：风机盘管系统在湿工况运行，极容易滋生细菌，传播疾病。

变风量空调系统在干工况运行，室内无凝结水，不会滋生细菌。

2.温度稳定：带VAV空调箱的变风量空调系统与一般定风量系统相比，能更有效地调节局部区域的温度，实现温度的独立控制，避免在局部区域产生过冷或过热现象。

3.节能：由于空调系统在全年大部分时间里是在部分负荷下运行，而变风量空调系统是通过改变送风量来调节室温的，因此可大幅度减少送风风机的动力耗能。

4.新风作冷源：因为变风量空调系统是全空气系统，在过渡季节可大量采用新风作为天然冷源，相对于风机盘管系统，能大幅度减少制冷机的能耗，亦可改善室内空气质量。

5.控制精度高：可以就地控制也可通过BAS系统在终端机房控制，风量在30~100%之间自动根据室内负荷变化无级调节，控制精度高。
