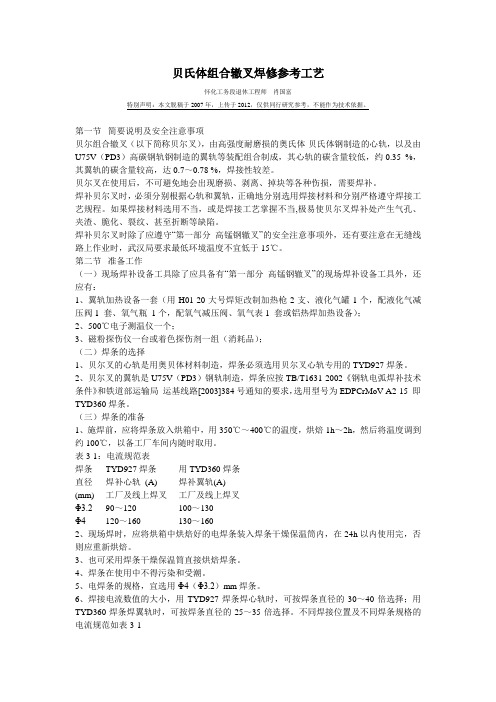

贝氏体组合辙叉焊修参考工艺怀化工务段退休工程师肖国富特别声明：本文脱稿于2007年，上传于2012，仅供同行研究参考，不能作为技术依据。
第一节简要说明及安全注意事项贝尔组合辙叉（以下简称贝尔叉），由高强度耐磨损的奥氏体-贝氏体钢制造的心轨，以及由U75V（PD3）高碳钢轨钢制造的翼轨等装配组合制成，其心轨的碳含量较低，约0.35 %，其翼轨的碳含量较高，达0.7～0.78 %，焊接性较差。
贝尔叉在使用后，不可避免地会出现磨损、剥离、掉块等各种伤损，需要焊补。
焊补贝尔叉时，必须分别根据心轨和翼轨，正确地分别选用焊接材料和分别严格遵守焊接工艺规程。
如果焊接材料选用不当，或是焊接工艺掌握不当,极易使贝尔叉焊补处产生气孔、夹渣、脆化、裂纹、甚至折断等缺陷。
焊补贝尔叉时除了应遵守“第一部分高锰钢辙叉”的安全注意事项外，还有要注意在无缝线路上作业时，武汉局要求最低环境温度不宜低于15℃。
第二节准备工作（一）现场焊补设备工具除了应具备有“第一部分高锰钢辙叉”的现场焊补设备工具外，还应有：1、翼轨加热设备一套（用H01-20大号焊矩改制加热枪2支、液化气罐1个，配液化气减压阀1 套、氧气瓶1个，配氧气减压阀、氧气表1 套或铝热焊加热设备）；2、500℃电子测温仪一个；3、磁粉探伤仪一台或着色探伤剂一组（消耗品）；（二）焊条的选择1、贝尔叉的心轨是用奥贝体材料制造，焊条必须选用贝尔叉心轨专用的TYD927焊条。
2、贝尔叉的翼轨是U75V（PD3）钢轨制造，焊条应按TB/T1631-2002《钢轨电弧焊补技术条件》和铁道部运输局运基线路[2003]384号通知的要求，选用型号为EDPCrMoV-A2-15 即TYD360焊条。
（三）焊条的准备1、施焊前，应将焊条放入烘箱中，用350℃～400℃的温度，烘焙1h～2h，然后将温度调到约100℃，以备工厂车间内随时取用。
表3-1：电流规范表焊条直径(mm) TYD927焊条焊补心轨(A)用TYD360焊条焊补翼轨(A)工厂及线上焊叉工厂及线上焊叉Φ3.290～120 100～130Φ4120～160 130～1602、现场焊时，应将烘箱中烘焙好的电焊条装入焊条干燥保温筒内，在24h以内使用完，否则应重新烘焙。
贝氏体组合辙叉焊修参考工艺怀化工务段退休工程师肖国富特别声明：本文脱稿于2007年，上传于2012，仅供同行研究参考，不能作为技术依据。
第一节简要说明及安全注意事项贝尔组合辙叉（以下简称贝尔叉），由高强度耐磨损的奥氏体-贝氏体钢制造的心轨，以及由U75V（PD3）高碳钢轨钢制造的翼轨等装配组合制成，其心轨的碳含量较低，约0.35 %，其翼轨的碳含量较高，达0.7～0.78 %，焊接性较差。
贝尔叉在使用后，不可避免地会出现磨损、剥离、掉块等各种伤损，需要焊补。
焊补贝尔叉时，必须分别根据心轨和翼轨，正确地分别选用焊接材料和分别严格遵守焊接工艺规程。
如果焊接材料选用不当，或是焊接工艺掌握不当,极易使贝尔叉焊补处产生气孔、夹渣、脆化、裂纹、甚至折断等缺陷。
焊补贝尔叉时除了应遵守“第一部分高锰钢辙叉”的安全注意事项外，还有要注意在无缝线路上作业时，武汉局要求最低环境温度不宜低于15℃。
第二节准备工作（一）现场焊补设备工具除了应具备有“第一部分高锰钢辙叉”的现场焊补设备工具外，还应有：1、翼轨加热设备一套（用H01-20大号焊矩改制加热枪2支、液化气罐1个，配液化气减压阀1 套、氧气瓶1个，配氧气减压阀、氧气表1 套或铝热焊加热设备）；2、500℃电子测温仪一个；3、磁粉探伤仪一台或着色探伤剂一组（消耗品）；（二）焊条的选择1、贝尔叉的心轨是用奥贝体材料制造，焊条必须选用贝尔叉心轨专用的TYD927焊条。
2、贝尔叉的翼轨是U75V（PD3）钢轨制造，焊条应按TB/T1631-2002《钢轨电弧焊补技术条件》和铁道部运输局运基线路[2003]384号通知的要求，选用型号为EDPCrMoV-A2-15 即TYD360焊条。
（三）焊条的准备1、施焊前，应将焊条放入烘箱中，用350℃～400℃的温度，烘焙1h～2h，然后将温度调到约100℃，以备工厂车间内随时取用。
表3-1：电流规范表焊条直径(mm) TYD927焊条焊补心轨(A)用TYD360焊条焊补翼轨(A)工厂及线上焊叉工厂及线上焊叉Φ3.290～120 100～130Φ4120～160 130～1602、现场焊时，应将烘箱中烘焙好的电焊条装入焊条干燥保温筒内，在24h以内使用完，否则应重新烘焙。
