EPON产品介绍上海贝尔股份有限公司2011年2月目录一 ISAM FTTU EPON产品特色 (3)二 EPON OLT (6)2.1 7342 ISAM FTTU (6)2.2 7342 ISAM FTTx Meta (7)三 EPON ONU (10)3.1 FTTH ONU: EONU100 (10)3.2 FTTH ONU: EONU110 (11)3.3 FTTH ONU: EONU400 (12)3.4 FTTH ONU: EONU420 (13)3.5 FTTH ONU: EONU404 (15)3.6 FTTB ONU: EONU800 (16)3.7 FTTB ONU: EONU880 (18)3.8 FTTB ONU: EONU1600 (20)3.9 FTTB ONU: EONU16160 (21)3.10 FTTB ONU: EONU2400 (23)3.11 FTTB ONU: EONU24240 (24)3.12 FTTB ONU: 7353 ISAM FTTB (26)3.13 FTTN ONU: 7330 ISAM FTTN (28)一 ISAM FTTU EPON产品特色全球PON技术和宽带接入领域的领导者⏹各种PON技术标准的主要贡献者，包括ITUAPON/BPON/GPON/10GPON和IEEE EPON/10GEPON,贝尔实验室在下一代10G EPON上拥有核心专利。
⏹具有丰富PON经验的全球研发队伍（北美+欧洲+中国），迅速支持本地用户的需求。
⏹全球拥有近百个参与建设的PON FTTx项目。
高性能EPON OLT⏹基于成熟可靠的ISAM软硬件平台，采用业界成熟的EPON芯片，和众多型号的ONU良好兼容。
⏹提供高端和低端多款EPON OLT，满足不同部署场景的需求。
7342 ISAMFTTU最大提供112个EPON接口，7342 ISAM FTTx Meta最大提供64个EPON接口，支持1.25G下行速率，支持20公里传输距离。

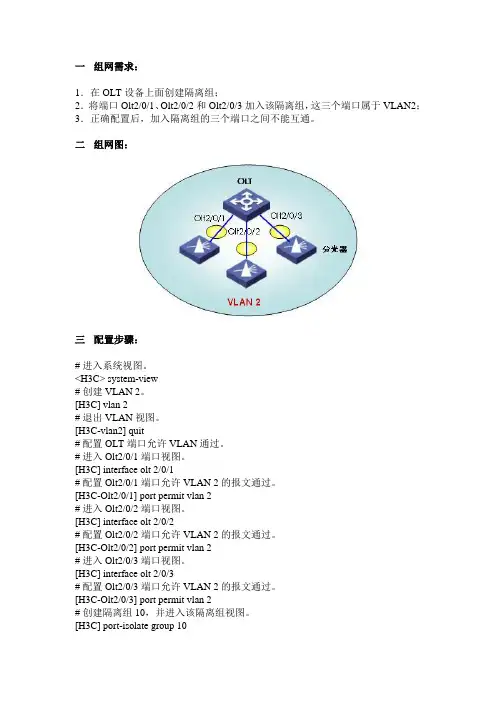

一组网需求：1．在OLT设备上面创建隔离组；2．将端口Olt2/0/1、Olt2/0/2和Olt2/0/3加入该隔离组，这三个端口属于VLAN2；3．正确配置后，加入隔离组的三个端口之间不能互通。
二组网图：三配置步骤：# 进入系统视图。
<H3C> system-view# 创建VLAN 2。
[H3C] vlan 2# 退出VLAN视图。
[H3C-vlan2] quit# 配置OLT端口允许VLAN通过。
# 进入Olt2/0/1端口视图。
[H3C] interface olt 2/0/1# 配置Olt2/0/1端口允许VLAN 2的报文通过。
[H3C-Olt2/0/1] port permit vlan 2# 进入Olt2/0/2端口视图。
[H3C] interface olt 2/0/2# 配置Olt2/0/2端口允许VLAN 2的报文通过。
[H3C-Olt2/0/2] port permit vlan 2# 进入Olt2/0/3端口视图。
[H3C] interface olt 2/0/3# 配置Olt2/0/3端口允许VLAN 2的报文通过。
[H3C-Olt2/0/3] port permit vlan 2# 创建隔离组10，并进入该隔离组视图。
[H3C] port-isolate group 10[H3C-port-isolate-group10]# 把端口Olt2/0/1、Olt2/0/2到Olt2/0/3加入到隔离组10中。
[H3C-port-isolate-group10] port olt 2/0/1 to olt 2/0/3[H3C-port-isolate-group10] quit[H3C] quit# 显示当前端口隔离组10中所包含的端口。
<H3C> display isolate port 10Isolated port(s) in isolate-group 10:olt2/0/1 olt2/0/2 olt2/0/3四配置关键点：1．该配置需要注意主机软件需要S7500-CMW310-R53XX以上版本。
、相关概念1、 PON:无源光网络。
2、 ODN :光分配网，不含有任何电子器件及电子电源，ODN 全部由光分路器等无源器 件组成，不需要电源为其供电。
3、 PON 主要分为EPON 和GPON,合称XPOIN4、 EPON 和 GPON 的主要区别有： 国际标准不同：EPON （IEEE802.3ah ）GPON（ITUG.984）; 传输速率不同：EPON （上下行均为 1.25G ）GPON （上行1.25G ，下行2.5G ）;下挂 分光比不同：EPON （最多 1： 64）GPON （1： 128）；5、 分光器：将一路光分成 N 路光的无源器件。
通常有 1:8，1:16，1:32，1:64,1:128 。
如1:8分光器就是讲1路光分成8路光，可提供8条光路。
6、 PON 的网络结构：ONU : Optical Network Un it 光网络单元。
放在用户侧，接入用户终端。
FTTH : Fiber To The Home 光纤至U 户 。
FTTB : Fiber To The Building 光纤到大楼 。
FTTC : Fiber To The Curb 光纤到路边 。
8、 PON 数据传输原理：上行（数据从ONU 测上传到OLT ）采用TDMA 时分复用，下行（数据从OLT 测向下传到ONU ）采用广播式。

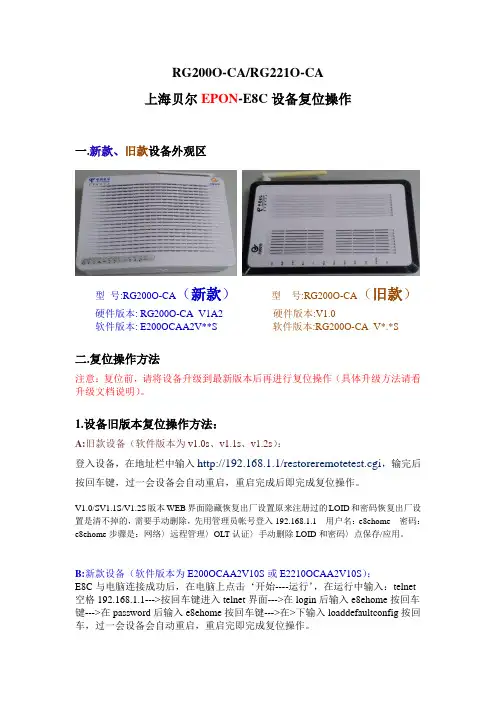

9、 OLT 设备常用型号有： EPON （ 7342、7302） GPON （ 7360） 10、ONU 设备主要有：7330,7353, E16160, E420, RG2OOO,RG2OOA 7330,7353, 主要安装在室外机柜， E16160安装在小区单元楼道内， E420, RG200O,RG200A 主 要安装在用户家里，相当于“光猫”。
11、 三网融合：就是讲分散的宽带，电话，网络电视融合在同一线路同一台设备上，实现同时上网，打电话，看电视。
速度快，使用方便。
上海贝尔EPON FTTB、FTTH设备维护手册一、OLT设备7342 ISAM FTTx Meta 主控板（OANT-A）LED介绍前面板包含了用于显示具体 GE 端口状态、ACU LAN 端口状态、板卡告警指示和 NT运行状态的发光二极管。
图 9-5 显示了 OANT-A 的正面视图。
表 9-6 定义了 OANT-A 板卡的 UNIT LEDs.表 9-6 OANT-A UNIT 告警和状态 LEDLED 颜色显示状态ALM 红色开启板卡故障PWR 绿色关闭断电（板上没有供电）开启通电1秒开启，1秒关闭活动的（引导）收到分组速率闪烁加载软件秒开启，秒关闭软件正在运行ACO 绿色开启激活告警切断关闭不激活告警切断A/S 绿色关闭备用 NT开启激活 NT一个脉冲（1）同步图 9-5 OANT-A 前视图表 9-7 提供了关于网络 LED 的信息表 9-7 网络 LEDLED 颜色状态FSM [1 to 4] 关闭没检测到链路绿灯闪烁链路正常状态时发射和/或接受数据包绿灯常亮链路接通备注：(1) 当电源线连接到 BAT A（或 BAT B）上，电源打开且低于 dc 时，绿色LED “BATA ”或“BAT B”亮，表明电源可用（即使断路器在“关闭”位置）LT（PON板）状态 LED图11-3显示了板卡和光模块插入正视图OEPT-A 前面板包含了表11-3中描述的电源、告警和 8 个 PON 状态 LED。
表 11-3 OEPT-A LEDLED说明颜色显示状态PWR 此LED显示了板卡供电正常。
绿色ON 通电OFF 断电/关机闪烁初始化ALM 此LED显示板卡本地硬件故障。
红色ON 板上有告警OFF 板上无告警PON1 PON2 PON3 此LED显示PON 设备信号故障模式。
黄色ONPON设备故障显示PON 信号丢失图 11-3 OEPT-A 卡中的光模块光端口-95- -96-PON4 PON5 PON6 PON7 PON8OFFPON 设备无告警二、ONU 设备1、FTTH ：EONU420-E 产品简介EONU420 是满足IEEE 和中国联通 标准的EPON ONU 终端设备。

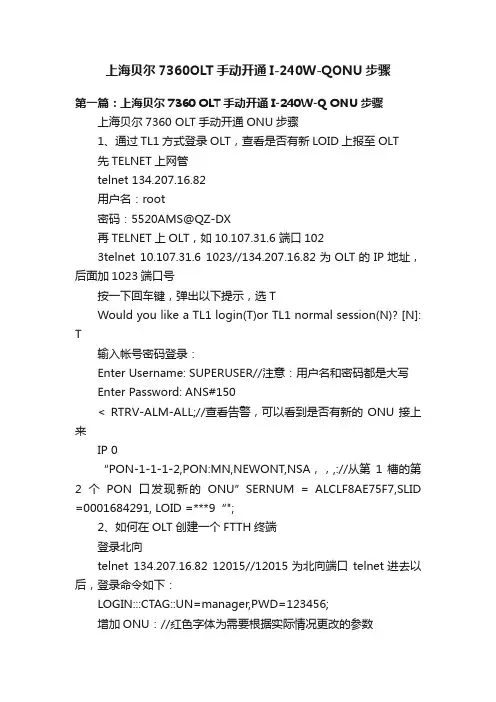

上海贝尔7360OLT手动开通I-240W-QONU步骤第一篇：上海贝尔7360 OLT手动开通I-240W-Q ONU步骤上海贝尔7360 OLT手动开通ONU步骤1、通过TL1方式登录OLT，查看是否有新LOID上报至OLT先TELNET上网管telnet 134.207.16.82用户名：root密码：5520AMS@QZ-DX再TELNET上OLT，如10.107.31.6 端口1023telnet 10.107.31.6 1023//134.207.16.82为OLT的IP地址，后面加1023端口号按一下回车键，弹出以下提示，选TWould you like a TL1 login(T)or TL1 normal session(N)? [N]: T输入帐号密码登录：Enter Username: SUPERUSER//注意：用户名和密码都是大写Enter Password: ANS#150< RTRV-ALM-ALL;//查看告警，可以看到是否有新的ONU接上来IP 0“PON-1-1-1-2,PON:MN,NEWONT,NSA，，,://从第1槽的第2个PON口发现新的ONU”SERNUM = ALCLF8AE75F7,SLID =0001684291, LOID =***9“";2、如何在OLT创建一个FTTH终端登录北向telnet 134.207.16.82 12015//12015为北向端口telnet进去以后，登录命令如下：LOGIN:::CTAG::UN=manager,PWD=123456;增加ONU：//红色字体为需要根据实际情况更改的参数ADD-ONU::OLTID=134.207.16.82,PONID=1-1-1-2:CTAG::AUTHTYPE=LOID,ONUID=***9,ONUTYPE=E8-C;ADD-PONVLAN::OLTID=134.207.16.82,PONID=1-1-1-2,ONUIDTYPE=LOID,ONUID=***9:CTAG::CVLAN=201,SVLAN=23 12,UV=41;(注意GPON网管的SVLAN是一块板一个，如何知道SVLAN是多少？后续会有命令再看)ADD-PONVLAN::OLTID=134.207.16.82,PONID=1-1-1-2,ONUIDTYPE=LOID,ONUID=***9:CTAG::CVLAN=45,SVLAN=231 2,UV=45;ADD-PONVLAN::OLTID=134.207.16.82,PONID=1-1-1-2,ONUIDTYPE=LOID,ONUID=***9:CTAG::CVLAN=46,SVLAN=231 2,UV=46;如何删除ONU，也是通过北向接口进行删除：DEL-ONU::OLTID=134.207.16.82,PONID=1-1-1-2:CTAG::ONUIDTYPE=LOID,ONUID=***9;退出LOGOUT:::CTAG::;3、如何查看注册的终端是否正常在线通过CLI方式登录OLT，查看新建ONU的注册状态和业务是否正常telnet 134.207.16.82//134.207.16.82为OLT的IP地址，无需加端口号用户名：root密码：5520AMS@QZ-DX再TELNET上OLT，如10.107.31.6login: isadmin//注意：用户名和密码都是小写password: ans#150typ:isadmin># info configure equipment ont//检索新创的ONU的接口编号 configure equipment#--------------------echo ”equipment“#--------------------ontinterface 1/1/1/2/1 sw-ver-pland 3FE53862AOCI76sernum ALCL:F8AE75F7subslocid WILDCARDvoip-allowed enablelog-auth-id ***9//检索到新创ONU的接口编号为1/1/1/2/1admin-state upexitslot 1/1/1/2/1/1 planned-card-type 10_100base plndnumdataports 4 plndnumvoiceports 0 exitexit#--------------------leg:isadmin># show interface port ont:1/1/1/2/1//查看新创ONU的状态===================================== port table===================================== port|admin-status|opr-status--------------------+------------+------------------ont:1/1/1/2/1upup//注册成功---------------------port count : 1leg:isadmin># show vlan bridge-port-fdb//查看ONU业务是否正常===================================== bridge-port-fdb table===================================== port|vlan-id|mac|fdb-id|status |vmac-------------------+-----------------+-----------------+-----------------+-------+-1/1/1/2/1/1/14100:19:c7:e9:24:a6 stacked:2312:0learned 00:00:00:00:00:001/1/1/2/1/1/14600:19:c7:e9:24:a5 stacked:2312:0learned00:00:00:00:00:00//41和46VLAN都能正常学习到MAC地址，说明业务正常---------------------bridge-port-fdb count :23、如何查看一块光板配置的SVLAN是多少？telnet 134.207.16.82//134.207.16.82为OLT的IP地址，无需加端口号用户名：root密码：5520AMS@QZ-DX再TELNET上OLT，如10.107.31.6login: isadmin//注意：用户名和密码都是小写password: ans#150typ:isadmin># info configure service---------------customer 1 createdescription ”Default customer“exities 1 customer 1 createinterface ”OAM“createaddress 10.107.31.6/24sap nt:vp:1:2001 createexitexitno shutdownexitvpls 2 customer 1 v-vpls vlan 2001 createstpshutdownexitsap nt-a:eth:1:0 createexitsap nt-a:xfp:1:2001 createexitno shutdownexitvpls 2601 customer 1 v-vpls vlan 2601 createstpshutdownexitsap nt-a:xfp:1:2601 createexitsap lt:1/1/1:2601 create1槽位光板的SVLAN为2601exitno shutdownexitvpls 2602 customer 1 v-vpls vlan 2602 createstpshutdownexitsap nt-a:xfp:1:2602 createexitsap lt:1/1/2:2602 create2槽位的SVLAN为2602exit4、如何查看FTTH配置的业务VLAN是否配置：telnet 134.207.16.82//134.207.16.82为OLT的IP地址，无需加端口号用户名：root密码：5520AMS@QZ-DX再TELNET上OLT，如10.107.31.6login: isadmin//注意：用户名和密码都是小写password: ans#150typ:isadmin># info configure bridge port 1/1/1/8/1/1/1（1槽8光口，ONTID=1）configure bridge#----------------------------echo ”bridge"#----------------------------port 1/1/1/8/1/1/1max-unicast-mac 16vlan-id 41network-vlan stacked:2601:300vlan-scope localexitvlan-id 45network-vlan stacked:2601:45vlan-scope localexitvlan-id 46network-vlan stacked:2601:46vlan-scope localexitexit#----------------------------typ:isadmin>#第二篇：上海贝尔(中国电信)E8C终端升级指导上海贝尔(中国电信)E8C互通测试终端升级指导说明: 由于E8C终端各省默认参数不同,无法提供统一的通用版本供大家直接使用.下面提供给大家的版本中会包含一些默认VLAN参数,默认ITMS等参数,请大家升级完毕后修改为本省的参数再进行测试.E8C软件下载地址: 匿名登录TSC FTP 135.251.214.11 /pub/Software/EPON_ONT/E8C文档下载地址: 匿名登录TSC FTP 135.251.214.11 /pub/Document/EPON-ONT-DOC/一.RG200O-AA(PON上行):1.1 建议使用版本:H.248: 1453AAAAM010101(支持SN认证)SIP : 1453AAAAS010101(支持SN认证)1.2 升级指导:1/3配置页面.LOID即为运营商分配的SN号,Password根据需要,可配可不配,如SN为: ***1二.RG200E-AA(LAN上行):2.1 建议使用版本:SIP: Grwv5.5U19-B6-BE.CT-R1B050_update_enc2.2 升级指导:2/33.1 建议使用版本:SIP: GAWV5.4U19-B6-BE.CT-R1B020-GX_update_enc H.248: RG200A-AA 1FXS_H248_flash_image_96358VW2_enc.w(该格式会清除系统参数)3.2 升级指导:升级过程同上…3/3第三篇：上海发票开具步骤补开发票李生/女士于 ____年____ 月 ____ 日至 ____ 年 ___月 ___ 日住宿在 _____________ 酒店 / 宾馆，发票已用完，故当时未开具发票，特于 ___ 年 ___ 月___ 日补开具当时住宿发票。
IP/以太网Broadcast HE 软交换（语音）7342 ISAM FTTU 光终端室内型ONU
室外型ONU
商用型ONU
线路卡、上连卡等模块，最高可7342 ISAM FTTx Meta
的功能和QoS保证，支持
图表 2 7342 OLTS-M主机架结构7.1.1.7342 OLT顶部子架单元TRU:
图表 4 OLTS-M子框和物理尺寸信息7342 OLT中，OLTS-M子架满配置为1块
图表7 7342 OLT软件结构如图7所示，7342 ISAM软件模块可分为五个部分:平台和管理协议、封装、应用和管理协议。
图表 4 7342 ISAM FTTU网络拓扑结构
在网络侧，7342 ISAM FTTU终结GE和10GE链路。
如果在7342
NSP 1NSP 2NSP 3NSP1NSP2NSP3图表Residential bridging VLAN 使用不同的VLAN 同时连接到Provider-VLAN(P_IP-VLAN). 7342 ISAM FTTU P_IP-VLAN. 如果一个到同一个P_IP-VLAN.
7342 ISAM FTTU1
不允许的配置7342 ISAM FTTU2
图表
NSP 1
NSP 2
NSP 3
图
8.1.3.VLAN的划分
7342 GPON系统可以
根据用户划分
根据业务划分VLAN （VLAN per Service）
图：ISAM 7342 QoS示意图：
图表8 7342 ISAM FTTU的网络管理
图表9 ISAM 7342 FTTU管理拓扑7342 ISAM FTTU的图形化管理
7342 ISAM FTTU系统提供远程管理接口，可以使用。
上海贝尔EPON FTTB 、FTTH 设备维护手册
一、OLT 设备
7342 ISAM FTTx Meta
主控板（OANT-A ）LED 介绍
前面板包含了用于显示具体 GE 端口状态、ACU LAN 端口状态、板卡告警指示和 NT 运行状态的发光二极管。
图 9-5 显示了 OANT-A 的正面视图。
表 9-6 定义了 OANT-A 板卡的 UNIT LEDs. 表 9-6 OANT-A UNIT 告警和状态 LED 图 9-5 OANT-A 前视图
表 9-7 提供了关于网络 LED 的信息
表 9-7 网络 LED
备注：
(1) 当电源线连接到 BAT A（或 BAT B）上，电源打开且低于 -40.5V dc 时，绿色 LED
“BAT A ”或“BAT B”亮，表明电源可用（即使断路器在“关闭”位置）
LT（PON板）状态 LED
图11-3显示了板卡和光模块插入正视图
图 11-3 OEPT-A 卡中的光模块
光端口
OEPT-A 前面板包含了表11-3中描述的电源、告警和 8 个 PON 状态 LED。
表 11-3 OEPT-A LED
-95- -96-
二、ONU 设备
1、FTTH ：EONU420-E 产品简介
EONU420
是满足IEEE 802.3ah 和中国联通 标准的EPON ONU
终端设备。
产品为用户提供下列接口：1 个EPON
接口、4 个10/100BASE-T 以太网接口、2 个Phone 电话接口。
其中，EPON 接口为用户提供无源以太网接入，提供对称的1.25G 宽带数据传输服务；以太网接口分别提供100M 以太网数据服务；Phone 接口提供2 路VoIP 电话语音服务，为用户提供高带宽的数据服务和方便的话音服务。
指示灯和接口说明 上面板视图
EONU420-E 前面板视图
EONU420-E 后面板视图
3.2 指示灯说明
在相应的指示灯旁边都有标号来表明它显示的是哪一个端口的状态，用户可以根据指 示灯来诊断网络上所发生的问题和故障。
硬件安装
2、FTTB：EONU800
3、FTTB：EONU1600
三、配置命令注意事项
7342的配置命令分为NT(系统与PON业务配置用TL1命令界面)及SHUB(以太交换/CLI
命令界面)两部分配置命令。
TL1全称:Transaction Language-1也是一种标准的电信管理协议，在北美地区应用很
广，TL1命令里面符号也是命令的一部分，不可以省去，例如命令：REPT-OPSTAT-OSWP::ALL;
命令里的- : ;三个字符都是命令字符，不能省略
CLI全称:Command Line Interface,这种方式用的比较广,大家用的比较多
查看告警RTRV-ALM-ALL;
-109- -110- 检查板卡状态RTRV-EQPT::ALL;
检查ONU注册状态RTRV-EONT::ALL;
检查EVLANINTERFACE
检查EOLTFLOW
检查PONVLAN
查看是否学习到了用户端MAC地址RTRV-PONFDBDYNAMIC，cli中可用命令show vlan shub-fdb
四、常见问题
1.EONU420-E
2. 7342olt过热
查看是否防尘网灰尘过多，查看是否风扇停止运行，是否是7342专用的多孔洞机架。
