道路沥青用乳化剂

高分子聚合物乳化沥青
1. 成分和制备，高分子聚合物乳化沥青主要成分包括沥青、乳
化剂和高分子聚合物。

在制备过程中，高分子聚合物被加入到沥青
乳化液中，并通过乳化剂的作用使其分散均匀，形成乳化沥青。

常
见的高分子聚合物包括SBS（丁苯橡胶）、SBR（丁苯橡胶）、EVA （乙烯-醋酸乙烯酯共聚物）等。

2. 特性和优势，高分子聚合物乳化沥青相对于传统沥青具有更
优越的性能。

添加高分子聚合物可以改善沥青的弹性和黏附性，提
高路面的耐久性和抗裂性。

此外，高分子聚合物乳化沥青还具有较
好的耐水性和耐老化性能，能够延长路面的使用寿命。

3. 应用领域，高分子聚合物乳化沥青广泛应用于道路建设和维
护领域。

它可以用作路面封层、面层、基层和修补材料，能够有效
改善路面的抗裂性能和耐久性，减少路面破损和维护成本。

4. 环保和可持续性，相比传统的石油沥青，高分子聚合物乳化
沥青在环保和可持续性方面具有一定优势。

由于其改性效果，可以
减少沥青使用量，降低对石油资源的依赖，同时减少对环境的污染。

总的来说，高分子聚合物乳化沥青作为一种新型的道路材料，在提高路面性能、延长使用寿命、降低维护成本和减少环境影响等方面具有显著的优势，因此在道路建设和维护中得到了广泛的应用和推广。

乳化沥青的生产工艺乳化沥青是指将石油沥青和水通过乳化剂进行乳化，形成乳化沥青。

乳化沥青具有较好的抗水性和粘结性，能够在常温下进行施工，成本较低，因此在道路建设中得到了广泛应用。

乳化沥青的生产工艺主要包括以下步骤：1. 原料准备：选择适当的石油沥青和乳化剂作为原料。

石油沥青通常选择具有适当黏度和温度稳定性的碳质沥青。

乳化剂选择具有良好乳化性能和稳定性的表面活性剂。

2. 原料混合：将石油沥青和乳化剂按一定配比加入混合槽中。

在一定温度下，通过搅拌使石油沥青和乳化剂充分混合均匀。

3. 乳化：将混合好的原料通过乳化机进行乳化处理。

乳化机采用高速剪切、撞击和湍流等力学作用，使石油沥青和乳化剂分散在水中形成乳状液体。

4. 稳定处理：将乳化后的混合液通过稳定处理设备进行处理。

稳定处理过程中，通过调整温度、搅拌速度和时间等条件，使乳化沥青的颗粒尺寸均匀、分布稳定。

5. 贮存和包装：将稳定处理后的乳化沥青输送到贮存罐中进行储存。

乳化沥青通常以罐车的形式运输到施工现场，根据施工需要进行包装。

6. 施工：将乳化沥青运输到施工现场后，配合其他道路材料进行施工。

常见的施工方法包括喷洒、涂覆和混合等。

乳化沥青的生产工艺需要严格控制各环节的操作条件，确保乳化沥青的质量稳定。

同时，需要定期进行质量检验，对乳化沥青进行颗粒尺寸、粘度、稳定性等指标的测试，以确保施工质量。

此外，还需要做好乳化剂和沥青的储存和保养工作，避免污染和变质。

乳化沥青的生产工艺不仅能够充分利用原料资源，减少环境污染，还能够提高道路施工的效率和质量。

随着道路建设的不断发展，乳化沥青的应用将进一步扩大。

几种乳化沥青的配方乳化沥青是一种特殊的沥青，通过将水和沥青以一定比例混合并添加一定的乳化剂来制备而成。

乳化沥青的配方取决于其用途和需求，下面将介绍几种常见的乳化沥青配方。

1.常规乳化沥青配方：该配方适用于一般道路路面的铺设。

其配方如下：-沥青：60%；-水：40%；-乳化剂：2%。

这种配方的乳化沥青具有较高的胶结性，能够提供良好的粘附性和抗水性能，适用于一般道路铺设。

2.快速乳化沥青配方：快速乳化沥青适用于需要快速固化和交通恢复的道路维修。

其配方如下：-沥青：65-70%；-水：30-35%；-乳化剂：2-3%。

该配方的乳化沥青具有快速固化的性能，使得道路能够迅速重新开放。

3.减粘乳化沥青配方：减粘乳化沥青主要用于特殊的道路施工，如高速公路、桥梁、隧道等。

其配方如下：-沥青：50-55%；-水：45-50%；-减粘剂：2-4%；-乳化剂：1-2%。

减粘乳化沥青配方中添加了减粘剂，以提高沥青的流动性和润湿性，以便更好的涂覆在道路表面上。

4.重负荷乳化沥青配方：重负荷乳化沥青主要用于重载交通道路的铺设。

其配方如下：-沥青：60%；-水：40%；-改性剂：4-6%；-乳化剂：1-2%。

改性剂的添加使得该配方的乳化沥青具有更高的韧性和抗断裂性能，能够承受更大的压力和重载交通的使用。

5.低温乳化沥青配方：低温乳化沥青适用于寒冷地区的路面施工。

其配方如下：-沥青：50-55%；-水：45-50%；-低温改性剂：3-5%；-乳化剂：1-2%。

低温改性剂的添加使得乳化沥青在低温环境下仍然能够保持良好的柔韧性和可处理性。

以上是几种常见的乳化沥青配方，每种配方的具体比例和配方成分会根据具体的需求和使用环境进行调整。

在实际应用中，需要根据施工条件和材料特性进行适度的调整和改进，以达到最佳的道路施工效果。

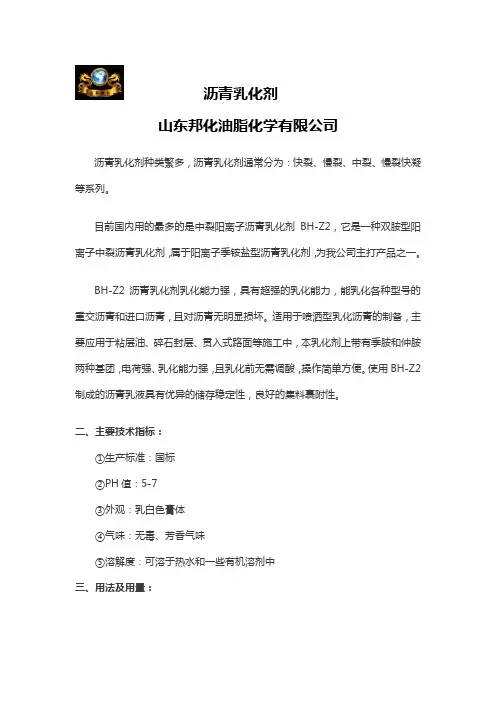

沥青乳化剂
山东邦化油脂化学有限公司
沥青乳化剂种类繁多，沥青乳化剂通常分为：快裂、慢裂、中裂、慢裂快凝等系列。

目前国内用的最多的是中裂阳离子沥青乳化剂BH-Z2，它是一种双胺型阳离子中裂沥青乳化剂，属于阳离子季铵盐型沥青乳化剂，为我公司主打产品之一。

BH-Z2沥青乳化剂乳化能力强，具有超强的乳化能力，能乳化各种型号的重交沥青和进口沥青，且对沥青无明显损坏。

适用于喷洒型乳化沥青的制备，主要应用于粘层油、碎石封层、贯入式路面等施工中，本乳化剂上带有季胺和仲胺两种基团，电荷强、乳化能力强，且乳化前无需调酸，操作简单方便。

使用BH-Z2制成的沥青乳液具有优异的储存稳定性，良好的集料裹附性。

二、主要技术指标：
①生产标准：国标
②PH值：5-7
③外观：乳白色膏体
④气味：无毒、芳香气味
⑤溶解度：可溶于热水和一些有机溶剂中
三、用法及用量：
用量以100%有效成分计算占乳化沥青总量的6‰，不同沥青用量不同，最佳用量根据实验确定。

①水（自来水）温度：55-70℃（乳化剂水溶液）
②沥青温度：125-130℃
③乳化剂：6-8‰（100#沥青）
④配比：（沥青：水=6：4）。

沥青类产品生产标准
沥青类产品的生产标准包括以下内容：
1.沥青温度控制在130℃以上，以保证具有较好的流动性。

2.乳化剂的用量根据乳化沥青的含量确定，一般使用BE-1、2、A1
乳化剂，用量一般为乳化沥青的8-14‰，即每吨乳化沥青（沥青含量为50%以上）用8-14kg，温度为60-70℃。

对于BE-3乳化剂，用量一般为乳化沥青的18-25‰，即每吨乳化沥青（沥青含量为50%以上）用18-25kg，乳化剂溶液温度也为60-70℃。

第一次生产时乳化剂应采用中上限用量。

当存放时间过长时（一个星期以上），乳化剂的用量应取中上限，沥青含量应达到50%以上。

3.生产完成后，必须先关沥青阀门，后关乳化剂溶液阀门，冲洗30s
左右，避免改性沥青残留在胶体磨中，影响下次生产。

4.第一次生产最好生产少量，控制在0.5吨以内。

以上内容仅供参考，具体生产标准可能会因产品类型、生产规模、工艺条件等因素而有所不同。

在实际生产过程中，应结合具体情况制定相应的生产标准，并严格按照标准执行。

乳化沥青技术指标乳化沥青是一种将沥青与水和乳化剂混合形成乳化液的技术，乳化剂能够使油水分散更均匀，提高沥青的流动性和可工程性。

在道路建设和维修中，乳化沥青被广泛应用于摊铺、封层、面层和混凝土修补等工序。

以下是乳化沥青技术的几个重要指标：1.乳化稳定性：乳化沥青的稳定性是衡量乳化液质量的重要指标之一、一方面，乳化沥青需要在稳定的期限内保持乳化状态，即油水分散均匀，不发生分离和沉淀。

另一方面，乳化沥青在接触状况下要具有良好的稳定性，能在施工过程中长期保持流动性，便于施工人员操作。

2.粘度：乳化沥青的粘度是指其黏度，即流动性的一种表征。

不同的施工要求和工程环境会对乳化沥青的粘度提出不同的要求。

例如，在摊铺操作中，需求较低的粘度，以便于沥青能够迅速均匀地流动到施工区域。

而在封层和面层施工中，将需要具有适度的粘度，以提供良好的附着和润湿性。

3.干燥时间：干燥时间是指乳化沥青在施工后，在环境条件下将水分蒸发并干燥的时间。

干燥时间的长短会影响施工进度和质量。

干燥时间较短的乳化沥青有助于加快施工进度，而干燥时间较长的乳化沥青可以更好地适应气候环境和保证质量。

4.乳化度：乳化度是衡量乳化沥青乳化效果的指标之一，表示分散沥青颗粒大小的程度。

分散性越好，乳化度越高，说明乳化剂对沥青的分散作用越好。

高乳化度的乳化沥青能更好地与其他材料混合，提高施工质量。

5.稳定性指标：乳化沥青的稳定性指标表征了乳液施工过程中对外界条件变化的适应能力。

这包括稳定性指数、结块状况和稳定性保持期等。

稳定性指数是因外部环境变化引起的乳液性能变化程度的定量指标，用来评估乳化液的稳定性。

结块状况描述了乳化沥青在贮存、运输和施工过程中是否结块或粘结。

稳定性保持期是指乳化沥青在施工中能够稳定保存并保持乳化状态的时间。

以上是乳化沥青技术的几个重要指标。

这些指标在乳化沥青的设计和使用中都需要进行评估和考虑，以确保施工效果的稳定性和质量的可控性。

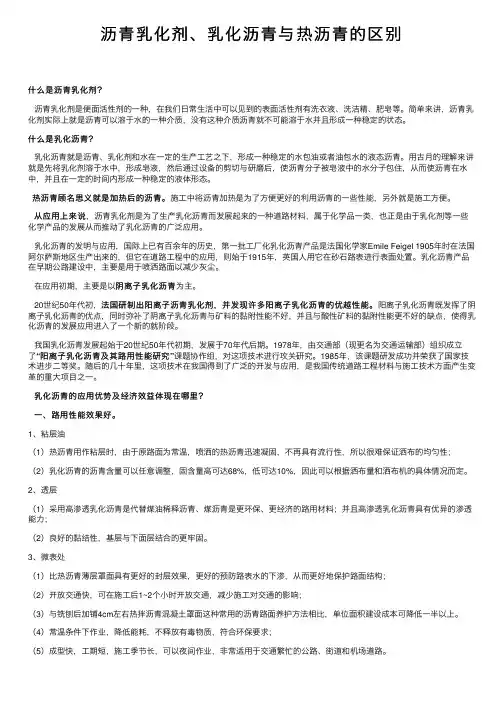

沥青乳化剂、乳化沥青与热沥青的区别什么是沥青乳化剂？沥青乳化剂是便⾯活性剂的⼀种，在我们⽇常⽣活中可以见到的表⾯活性剂有洗⾐液、洗洁精、肥皂等。

简单来讲，沥青乳化剂实际上就是沥青可以溶于⽔的⼀种介质，没有这种介质沥青就不可能溶于⽔并且形成⼀种稳定的状态。

什么是乳化沥青？乳化沥青就是沥青、乳化剂和⽔在⼀定的⽣产⼯艺之下，形成⼀种稳定的⽔包油或者油包⽔的液态沥青。

⽤古⽉的理解来讲就是先将乳化剂溶于⽔中，形成皂液，然后通过设备的剪切与研磨后，使沥青分⼦被皂液中的⽔分⼦包住，从⽽使沥青在⽔中，并且在⼀定的时间内形成⼀种稳定的液体形态。

热沥青顾名思义就是加热后的沥青。

施⼯中将沥青加热是为了⽅便更好的利⽤沥青的⼀些性能，另外就是施⼯⽅便。

热沥青顾名思义就是加热后的沥青。

从应⽤上来说，沥青乳化剂是为了⽣产乳化沥青⽽发展起来的⼀种道路材料，属于化学品⼀类，也正是由于乳化剂等⼀些从应⽤上来说化学产品的发展从⽽推动了乳化沥青的⼴泛应⽤。

乳化沥青的发明与应⽤，国际上已有百余年的历史，第⼀批⼯⼚化乳化沥青产品是法国化学家Emile Feigel 1905年时在法国阿尔萨斯地区⽣产出来的，但它在道路⼯程中的应⽤，则始于1915年，英国⼈⽤它在砂⽯路表进⾏表⾯处置。

乳化沥青产品在早期公路建设中，主要是⽤于喷洒路⾯以减少灰尘。

阴离⼦乳化沥青为主。

在应⽤初期，主要是以阴离⼦乳化沥青20世纪50年代初，法国研制出阳离⼦沥青乳化剂，并发现许多阳离⼦乳化沥青的优越性能。

法国研制出阳离⼦沥青乳化剂，并发现许多阳离⼦乳化沥青的优越性能。

阳离⼦乳化沥青既发挥了阴离⼦乳化沥青的优点，同时弥补了阴离⼦乳化沥青与矿料的黏附性能不好，并且与酸性矿料的黏附性能更不好的缺点，使得乳化沥青的发展应⽤进⼊了⼀个新的就阶段。

我国乳化沥青发展起始于20世纪50年代初期，发展于70年代后期。

1978年，由交通部（现更名为交通运输部）组织成⽴了“阳离⼦乳化沥青及其路⽤性能研究”课题协作组，对这项技术进⾏攻关研究。

基础知识一、沥青乳化剂分类1、按电荷分：①阳离子乳化剂②阴离子乳化剂③非离子型乳化剂2、按破乳速度分：①快裂型②中裂型③慢裂型（慢凝、快凝）我公司生产的802（中裂型、不需调酸）; 803(慢裂慢凝型、需调酸) ; 801(慢裂快凝型、需调酸)二、乳化沥青1、乳化沥青的组成：①沥青②乳化剂③水（井水，自来水）④盐酸（需要时）⑤稳定剂（需要时）2、乳化沥青制备：是将沥青热融后，通过乳化剂（水溶液）和机械的作用，使沥青以细小的颗粒分散在一定量的水中而形成的沥青乳液。

乳化剂水溶液也称为皂液生产时皂液温度60-70℃，沥青温度130-140℃，皂液温度和沥青温度之和不能大于200℃.3、改性乳化沥青：①加胶乳（SBR）分內掺和外掺：生产乳化沥青时胶乳加在皂液里或直接进入胶体磨的为内掺；加在乳化沥青里搅拌的为外掺。

②直接用SBS改性沥青乳化成乳化沥青。

《乳化沥青生产工艺》生产乳化沥青的方法有很多种，其中机械分散法具有效率高，速度快，产量大，调节控制容易等优点，因而在乳化沥青生产中广为采用。

所谓机械分散法，是依靠机械的强力搅拌作用力，把沥青液相剪切形成微小的颗粒，悬浮在乳化剂水溶液中，成为水包油状的沥青乳液。

一般习惯上把用来完成沥青乳化所需的全部装置称为乳化沥青生产设备，把沥青液相粉碎的机器称之为乳化机。

沥青乳化不仅需要专用的生产设备，而且要在一定的生产工艺流程和技术条件下才能完成。

通常把沥青，乳化机，水从初始进入生产设备到乳液成品输出的这一全过程及每一生产过程中的技术要求称之为乳化工艺。

乳化沥青生产工艺主要包括生产配方，温度控制，油水比例控制等内容。

一般应根据乳液技术要求，乳化剂性能，沥青性能，水质，设备性能，生产规模，施工要求等技术条件，首先通过室内试验，初步确定乳化工艺，然后在生产设备上试生产。

检验和修正室内试验所确定的工艺，补充试验室无法确定的其它工艺问题，最后得到正式用于生产的乳化沥青生产工艺。

乳化沥青生产过程一般分为沥青配置，乳化剂水溶液配置，沥青乳化和乳液储存四个主要工序。

乳化沥青乳化工艺和生产流程乳化沥青是通过将沥青与乳化剂和水混合后，在高速搅拌下形成胶体溶液的一种工艺。

乳化沥青具有易携带、易使用、不需加热和灵活性好等特点，被广泛应用于道路建设、铺装和施工工程中。

乳化沥青的生产流程大致可分为以下几个步骤：1.选材：选择适宜的沥青和乳化剂。

沥青应具有一定的粘度和胶凝性，常用的有6#和10#沥青。

乳化剂应具有良好的分散性和稳定性，常用的有阳离子和非离子两种。

2.配料：按照一定的配比将沥青、乳化剂和水加入到乳化沥青搅拌机中。

一般情况下，乳化剂占总重量的2-5%，水占总重量的55-65%，沥青占总重量的30-40%。

3.搅拌和乳化：在搅拌机中进行高速搅拌，将沥青、乳化剂和水充分混合并乳化。

乳化剂和沥青在高速搅拌下形成胶体溶液，并与水分散均匀。

4.过滤和调整：将乳化沥青通过过滤器进行过滤，去除其中的杂质和固体颗粒。

然后根据需要，调整乳化沥青的粘度和PH值，以满足不同道路建设的要求。

5.包装和存储：将乳化沥青装入密闭容器或罐车中进行包装和存储。

为了保持乳化沥青的稳定性，需密封容器和避光存储，防止其暴露在阳光和空气中。

在乳化沥青的生产过程中1.温度控制：乳化沥青的生产需要掌握合适的温度，一般在20-60℃之间。

过低的温度会导致沥青乳化不完全，过高的温度会降低乳化剂的活性。

2.搅拌时间：搅拌时间对乳化沥青的稳定性和质量有重要影响。

一般情况下，搅拌时间在5-10分钟左右，需要根据具体情况进行调整。

3.水质控制：水作为乳化剂的一部分，对乳化沥青的性能和稳定性有重要影响。

应使用清洁的水源，并控制水质的硬度和PH值，避免对乳化沥青产生负面影响。

总的来说，乳化沥青的生产流程包括选材、配料、搅拌和乳化、过滤和调整、包装和存储等环节。

在生产过程中需要控制温度、搅拌时间和水质，以保证乳化沥青的质量和稳定性。
