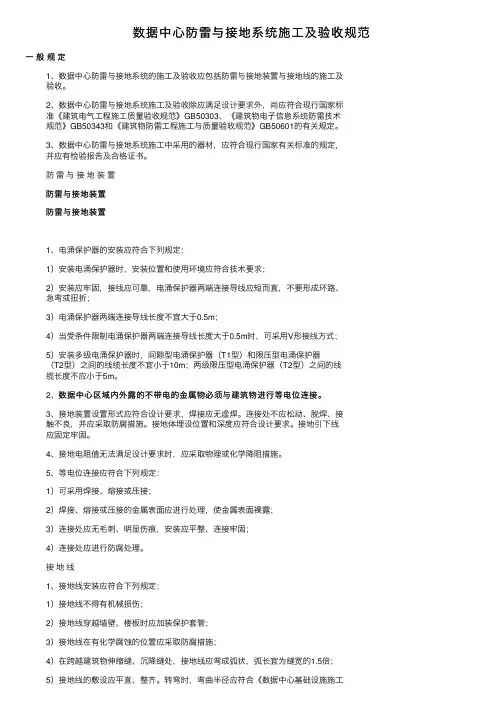

防雷接地施工及验收规范
《电气装置安装工程接地装置施工及验收规范》规定：建筑物上的防雷设施采用多根引下线时．宜在各引下线距地面的 1.5～1.8m
处设置断接卡。
设置断接卡的目的是便于测量引下线的接地电阻，供检查用。
规范指出：设置断接卡是对有多根引下线的场合。当建筑物（例烟囱）只有一组接地极时，不应该设置断接卡；当建筑物（例厂房）有两组及以上的引下线，每根引下线下有一组接地极时，设置断接卡可分别测量每组接地极的接地电阻。
（1）并非有多根引下线时，都必须设置断接卡。例如，利用建筑物柱头内主钢筋作为防雷引下线，并利用混凝土桩内钢筋作为接地极时，不应该设置断接卡。为了测量接地极电阻，在混凝土桩打入地下后，测量每根桩的接地电阻，然后把所有桩用圆钢（直径最小为10mm，通常用16mm）或扁钢（最小截面为25mm×4mm，通常用40mm×4mm）连成一体，再测量总接地电阻。为了在建筑物投入使用后，检查接地电阻，可在建筑物近地端引出检测点，即从引下线主钢筋上焊出接地线至检测点，此检测点可为钢板并外露。
（2）断接卡并非一定要设置在1.5～1.8m 处。一般在公共场合，如住宅区，防雷引下线明敷时，应把断接卡设置在 1.5～1.8m 处；暗敷时，为不影响建筑物的外观，断接卡可设在近地端的墙内（一般为距地300～400mm）。
当防雷引下线既未设置断接卡、又未设置检测点时，若检查接地电阻，可用导线把建筑物顶上的避雷带或避雷针引至地面进行测量，测量结果需减去导线的电阻。
工程名称分部工程 分项工程名称防雷接地安装 交底内容： 3．屋顶避雷带、避雷网、避雷针安装作业条件 (1)避雷带、避雷网支架做完。 (2)防雷引下线做完。 (3)具备调直场地和垂直运输条件。 (4)需用脚手架处，脚手架已搭设完毕。 三、施工工艺 3．1 工艺流程 3．2 操作工艺 1. 接地装置安装 (1)人工接地体(极)安装 1)接地体的加工：接地体应使用热镀锌钢材制作，长度不应小于2．5m。为便于打入，可将接地体一端加工成尖型。 2)挖沟：根据施工图要求及现场接地体的实际布置情况，沿接地体的线路挖深为0．8m～1m，底宽为0．5m 的沟，沟底清理干净。见图20-37。 3)安装接地体(极)：沟挖好后，应及时安装接地体和焊接接地干线。将接地体用手锤打 交底单位接收单位本单位水电班组 交底人接收人 年月日
工程名称大连红星国际项目分部工程电气工程技术分项工程名称防雷接地安装 交底内容： 人地中。土质较坚硬时，防止将接地体顶端打劈，可在顶端加护帽或焊一块钢板加以保护。当接地体顶端距离地面600mm时停止打人。 4)接地体间的干线焊接：接地体间的连接干线一般采用40x4mm镀锌扁钢。首先应将镀锌扁钢调直，侧放于接地体一侧。从接地体一端开始，用接地卡子卡住。接地极与扁钢焊接牢固，如图20-38所示。清除药皮，做好防腐处理。 接地体安装完毕后，应对接地电阻进行测试。合格后方可进行回填，分层夯实。并做好电阻测试记录及电气接地装置隐检记录。 (1)自然接地体安装 1)利用底板钢筋做接地体。将底板钢筋搭接焊成方格形接地网。再将标有防雷引下线的柱内主筋(不少于2根)底部与底板筋接地网搭接焊好，并在室外地面以下将柱内主筋焊好连接板，并将两根主筋用色漆做好标记。 交底单位接收单位本单位水电班组 交底人接收人 年月日
防雷安装工程施工合同 协议书样板 文件编号TT-00-PPS-GGB-USP-UYY-0089
项目防雷工程 施 工 合 同 书 建设单位(甲方): 施工单位(乙方):
建设单位(甲方): 施工单位(乙方): 甲乙双方经充分协商，现就乙方承包防雷工程,签订如下合同条款，双方共同遵守： 一、工程名称： 二、工程地点： 三、工程规模：总建筑面积为平方米 四、承包工程内容：按项目防雷接地施工图纸资料要求施工。 五、承包方式：工程由甲方分包给乙方实行总承包。 六、本工程总造价包干为：人民币（大写）（小写） ￥（不含税价）。（请按面积计算出金额）高层按不少于元每平方米，别墅按不低于15元每平方米，低层按元每平方米（打印出来前请把红色字体删除） 七、工期：随建设单位要求分期施工。 八、付款方式 第一期：合同签订后七天内支付工程总价30%，即人民币大写：小写：￥。 第二期：工程封顶时支付工程总价30%，即人民币大写：小写：￥。 第三期：余款待防雷设施检测所验收合格后一次性付清。
九、保修期 自工程全部完工验收合格之日起,乙方对整个工程负责一年的免费保修期,并对防雷系统定期年度检测,确保防雷系统的有效性，如国家规定保修期高于本协议约定的，以国家规定为准。 乙方承诺为甲方施工、安装的防雷设施完全能够达到国家防雷《规范》要求，并为甲方提供以下服务： 1、在系统工程试运行过程中由专人现场指导使用人员的 操作，现场排除系统试运行过程中出现的故障，对于容易出现问题的设备在公司仓库提供足量备件。 2、设有热线电话，为用户提供全天候的技术咨询服务。 热线电话为： 3、防雷设施出现质量问题在30分钟内响应甲方的要 求，在90分钟内到位维修或更换。 4、一年内防雷接地体（地网）因地理环境变化而影响其 地阻升高，当地阻升高到超过设计要求时免费维修，一年后提供成本价格的有偿服务。 十、甲方责任： 1、在施工期间,给乙方提供施工工人住宿和存放材料、设 备的场地，但保管由乙方负责。 2、协调乙方做好对工程进度、质量监督管理等工作。 3、按合同约定拨付工程进度款。 4、负责协调总包施工单位为乙方提供用水、用电接入 点。其中施工用电费由甲方负责，工人住宿用电费由乙方负 责。 5、负责协助土建、安装施工单位、监理公司与乙方之间的配合工作。 十一、乙方责任： 1、负责安装、施工及报检。
1、防雷接地装置由接闪器、引下线、接地装置组成。 2、建筑物内的设备、管道构架等主要金属物和防侧击雷的门窗、栏杆以及屋面的金属物体必须接地焊接。 3、防雷接地体应采取焊接方法：①使用金属管作接地体时应在其串接部位焊接角形金属跨接线；②钢筋与钢筋交叉要用一条短圆钢进行跨接焊接，焊接长度不小于圆钢直径的6倍，圆钢同扁钢的焊接必须进行三面焊接；③焊接处焊缝应饱满，要有足够的机械强度，不得有灰渣，咬肉裂纹虚焊气孔等缺陷，焊接处的药皮应敲净。接地体采取搭焊接时。其搭接长度必须符合以下要求：①扁钢为其宽的2倍以上；（三个棱边焊接）②圆钢为其直径的6倍以上；（双面焊接）③圆钢和扁钢连接，其长度为圆钢直径的6倍。（三面焊接） 4、人工接地体应采用圆钢、扁钢、角钢、钢管等金属材料，必须符合以下要求：①圆钢直径不小于10mm；②扁钢截面不小于100平方毫米，厚度不小于4毫米；③角钢厚度不小于4毫米；④钢管壁厚不小于3.5毫米。 5、利用建筑物钢筋做防雷引下线时：①上部与接闪器焊接,下部与基础防雷地线焊接,不能绑接；②下部在室外地坪下0.8～1m处焊一根直径12mm或-40×4镀锌导体伸向室外墙边的距离不小于1m,以备室外人工接地体使用(按图纸设计确定)。③下部在室外地坪上不低于0.3m处焊接一接地体连接板，供防雷接地电阻测量和以备室外防跨步电压工程用（按图纸设计确定）。④接地电阻值应小于设计要求，当利用柱基作接地体不能满足要求时应埋没人工接地体。⑤建筑物钢筋柱内，钢筋直径16mm以上的可用二根作为一组引下线，钢筋直径10mm以上的应用四根为一组作引下线。具体做法按设计要求。⑥防雷专用的引下线暗敷时，引下线扁钢截面不得小于25×4mm圆钢直径不得小于12mm，引下线必须在距地面1.5～1.8m处做断接卡子（一条引下线除外）断接线卡子所用镀锌螺栓的直径不得小于10mm，并需加镀锌弹簧垫圈，并安装一个有标识的接地电阻检测盒。⑦施工操作时应按图纸设计要求截出柱、桩、位置和柱、桩内所用钢筋的位置用油漆作好标志，按照施工进度层都要在相同的钢筋上作好油漆标志，以免错接。 6、建筑物内的电气设备和建筑物天面的设备管道，突出构架以及需防铡击雷的门窗必须做好接地，需防雷的金属门窗应有两处与接地线相连，天面的金属管道应有两处接地。 7、进出建筑物的金属管道和电源穿线钢管均应与接地装置相联。 8、接地干线的接线柱应该明敷在外，与绝缘导线PE线应紧密联接，联接处应有明显的接地标记。 9、电气设备上的接地线应采用专用的接地线，并用镀锌螺栓将接地线牢固地接在电气设备的金属体上。
编订：__________________ 单位：__________________ 时间：__________________ 施工现场临时用电接地与防雷的安全要求(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-8111-76 施工现场临时用电接地与防雷的安 全要求(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管 理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作， 使日常工作或活动达到预期的水平。下载后就可自由编辑。 1、在施工现场专用的中性点直接接地的电力线路中必须采用TN—S接零保护系统。电气设备的金属外壳必须护零线连接。保护零线应由工作接地线。配电室的电源侧零线或总漏电保护器电源侧的零线处引出。 2、当施工现场与外电线路共用同一个供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分设备作保护接地。 3、采用TN系统做保护接零时，工作零线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。 TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间和末端
防雷接地施工工艺 一、施工准备 （一）作业条件 1、接地体安装: （1）人工接地体:设计位置的场地没被占用,且巳经清理好。 （2）利用底板钢筋或深基础做按地体:底板筋与柱筋连按处 已绑扎完。 2、接地干线安装: （1）支架安装完毕。 （2）土建抹灰已完成。 （3）穿墙保护管巳预埋。 3、支架安装: （1）各种支架已运到现场。 （2）结构工作巳经宪成。 （3）室外必须有脚手架或爬梯。 4、防雷引下线暗敷设: （1）建筑物有脚手架或爬梯,达到能上人操作的条件。 （2）利用主筋作引下线时,钢筋绑扎完毕。 5、避雷引下线明敷设: （1）支架安装完毕。 （2）建筑物有脚手架或爬梯,达到能上人操作的条件。 （3）土建外装修完毕。
6、避雷网安装: （1）支架安装完毕。 （2）具备调直场地和垂直运输条件。 （3）接地体与引下线必须做完。 7、避雷针安装: （1）接地体及引下线必须安装完毕。 （2）需要脚手架处,脚手架搭设完毕。 （3）土建结构工程己完,并随结构施工做完预埋件。 （二）材料要求 1、防雷及接地装置所有部件均应采用镀锌材料,并有出厂合格 证和镀锌质量证明书。在施工过程中应注意保护镀锌层。其 主要镀锌材料有:扁钢、角钢、圆钢、钢管、铅丝、螺栓、 垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。 2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小 线、防腐油、银粉、黑色油漆等。 （三）主要机具 1、常用电工工具:手锤、钢锯、压力案子、大锤等。 2、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、 冲击钻、电焊机、气焊工具等。 二、质量要求 质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
避雷接地施工合同 甲方：通辽新奥燃气有限公司 乙方：自贡中至能源设备制造有限公司 甲、乙双方经友好洽谈和协商，甲方决定委托乙方进行雷接地施工程。为保证工程顺利进行，根据国家有关法律规定，特签订本合同，以便共同遵守。 第一条工程概况 1、工程名称：新奥燃气避雷接地工程 2、工程地址：通辽市木里图镇 3、施工内容：由乙方为甲方增加双接地极避雷埋地接引线一组，单接地极避雷埋地线二组（材料使用：接地极为50*5镀锌角钢，接引线为40*3镀锌扁钢）。 4、委托方式：包工包料 5、工程开工日期：2016年10月15日 6、工程竣工日期：2016年11月15日 7、工程总天数：30天 第二条工程价款
施工费用由现场开挖土方及回填人工费，材料费与材料运输费，焊工人工费，检测电工人工费组合而成，（人工费以当地零时用工工资标准为标准）合计人民币：7500元（含税） 1、本工程按甲方要求的内容施工，以工程量确认单为依据结算。乙方需向甲方提供足额合法发票。总价款中包含原有建筑及装饰拆除费、垃圾清运费、管理费、材料、安装费、保修、税金、发票。 2、如有工程遗留问题由乙方负责给予无偿维修维护。 第三条质量要求 1、工程使用主要材料的品种、规格、名称，经双方认可，并符合行业标准要求。 2、施工中，甲方如有特殊施工项目或特殊质量要求，双方应确认，增加的费用，应另签订补充合同。 第四条付款方式 1、合同价款的支付方式：通过验收合格、使用正常后，根据甲、乙双方共同测量工程量并收到乙方发票后甲方以银行转账方式支付乙方合同总金额100%的工程款。 2、工程施工中如有项目增减或需要变动，双方应签订补充合同，并由乙方负责开具施工变更令，通知施工工地负责人。增减项目的价款，当场结清。
防雷装置设计审核、施工质量监督 和竣工验收技术评价和业务流程 按照《中华人民共和国气象法》、《防雷减灾管理办法》和《防雷装置设计审核和竣工验收规定》等有关法律法规、规章的规定，防雷装置的设计审核和竣工验收工作为气象主管机构组织实施的一项行政许可项目。（我总结了一套吉林地区实际工作需要的防雷设计审核、施工质量监督和竣工验收的工作和业务流程，现就有关情况在此进行共同探讨。）名词解释：设计审核：指县级及其以上气象主管机构根据《中华人民共和国行政许可法》对防雷装置的设计进行审核并准许施工的行政许可行为； 技术审查（评价）：指当地气象主管机构认可的防雷专业技术机构（目前为县级及其以上防雷中心）对防雷装置进行的设计文件技术审查，为技术服务性行为； 竣工验收：指县级及其以上气象主管机构根据国家法律法规、规章对防雷装置投入实际使用的行政许可行为； 检测验收：指当地气象主管机构认可的防雷专业技术机构对已竣工防雷装置进行安全性能的检测、检验、检查等技术服务性行为； 质量监督：指当地气象主管机构认可的防雷专业技术机构对防雷装置的施工质量进行技术监督服务性工作。
第一章防雷装置设计审核与技术审查（评价）防雷装置设计审核是对防雷装置施工许可的审查，许可性审查是对防雷装置设置的合法性、科学性进行审查，其中合法性审查属于行政性审查内容，主要审核所设计的防雷装置是否符合国家有关法律、法规、规章；是否符合我国现行政治和经济政策等。对防雷装置的科学性、先进性和规范性等方面进行全面审查。 设计审核和技术审查（评价） 设计审核的实施机关是县级以上地方气象主管机构，按照国家法律、法规和规章进行行政性审查，审查结果由县以上气象主管机构核发核准书，出具的通知、回执、意见、核准等必须有气象主管机构的印章。 技术审查（评价）的主体是当地气象主管机构认可的防雷技术机构，即县级及其以上的 防雷中心。防雷中心对防雷装置的设计技术进行科学性、先进性、规范性审查。 一、设计审核内容和工作流程 1.1.1 设计审核内容 设计审核工作必须由行政许可相对人（建设单位）提交《防雷装置设计审核申请书》，同时提交的材料有： 1.1.1.1 设计人员和设计单位的资格和资质证书； 1.1.1.2 建设项目批准书（建设和规划许可）及相关技术资料； 1.1.1.3 防雷专业技术机构出具的技术评价报告（包括设计审查分析报告、产品质量分析报告、风险评估报告等相关技术资料）； 1.1.1.4 其它必备材料。 资料齐全以后，许可机构应当在规定的期限内作出审核决定，对合格者，应当办结有关手续，颁发《防雷装置设计审核核准书》，防雷装置的在合法性、规范性、科学性以及在符合现行防雷技术规范方面符合要求，允许施工。 1.1.2 设计审核工作流程 设计审核工作由气象主管机构根据《中华人民共和国行政许可法》、《防雷装置设计审核和竣工验收的规定》等法律、法规、规章，依法对防雷装置进行施工许可性审查。
1变电站接地的施工要求 (2) 2概述 (3) 3施工流程 (4) 4技术措施 (4) 5主要施工方法 (4) 6变电站主接地网的接地设计、布置和连接： (7)
1变电站接地的施工要求 1.1站内接触电位差超过规定值，因此在操作机构前后1m内地面铺设15cm厚混凝土，使接 触电位差满足要求。 1.2电气设备每个接地部分应以单独的接地引下线与地网主干线相连接，严禁在一个接地引 下线中串接几个需要接地的部分。 1.3接地引下线及主网的所有连接点不得采用点焊或螺栓连接。扁钢搭焊长度应不小于其宽 度的两倍并三面焊接；所有焊接点均应经防腐处理。地面以上的焊接处，刷银粉漆；地面以下及电缆沟内接地线的焊接处，刷防腐漆。 1.4室外架构接地线当地面上长度超过8m且中间无紧固点时，应每隔4m左右用一卡环固定，以确保接地扁铁牢固地紧贴在砼线杆表面。 1.5设备接地引下线应远离设备的辅助开关和二次控制回路，室内平行布置的应远离300毫 米以上，室外架构上布置的应尽量不同杆或同杆背向布置，控制箱应外附接地线并可靠接地。 1.6不得利用水泥架构内的钢筋作为接地引下线，应外敷明线与地网连接；上下层布置的变电站其上层亦应有明显的接地引下线与地网连接。 1.7电缆外皮不能用作接地引下线。 1.8设备的接地引下线与地网可靠的焊接在一起，焊口要刷防锈漆进行处理，接地线地面以上1.2米应刷黄、绿相间的色标漆，全站统一规格。 1.9在接地线引向建筑物的入口处的墙壁上，各刷一块（150m M 150mm白色底漆，中间标以黑色符号“ ”。 1.10对站内变压器中性点、充油设备和避雷器，要实行“双接地”，并与地网的两个不同点相连接，每根接地引下线均应符合热稳定的要求；电气主设备为单相架构式或落地式时，每相应单独接地，当为三相架构式时，可每组只设两根引下线，与地网的两个不同点相连接，每根接地引下线均应符合热稳定的要求。
防雷工程施工规范 编制： 2014年01月
1.0 目的： 对防雷工程的施工进行指导、控制，确保防雷工程实施质量符合规定要求。 2.0适用范围： 本规范适用于实施的防雷工程中的浪涌保护器、接闪器、接地引下线和接地装置等工程。 3.0定义： 3.1 有关质量方面的术语依据GB/T19000—2000的定义。 3.2 浪涌保护器：其目的在于限制瞬态过电压和分走电涌电流的器件，它至少含有一非线性原件。 3.3 接闪器：指用来接收雷电流的部分，其形式有避雷针、避雷网、避雷带、避雷线等或其他金属构件。 3.4 防雷引下线：指将接闪器接收到的雷电流导入接地装置的部分。 3.5接地装置：是指将雷电流或设备漏电电流导入大地的装置，一般由接地线和接地体组成。 4.0引用文件： GB/T19001-2000标准8.2.38.2.4。 本公司《质量手册》。 本公司《程序文件》。 防雷工程实施的电气设计图纸及相关文件。 5.0职责： 5.1项目经理或技术负责人为防雷工程实施工作负责人，应具备防雷施工资格证书，熟悉防雷规范，负责根据相关方案、图纸及规范向有关人员进行技术交底。 5.2项目组或安装队的质量员负责防雷工程安装质量的检查、监督和验收评定工作。 5.3安装电工和焊工必须经过培训、考核合格并取得特种作业人员操作证方可上岗。 5.4 临时雇佣人员必须签订临时用工协议方能进行施工。 6.0施工准备：
6.1充分熟悉施工规范、相关图纸及设计方案要求。 6.2根据图纸准备相应施工图集及技术资料，编制技术交底。 6.3 浪涌保护器：根据技术方案设计的浪涌保护器的型号及数量从仓库领取。 接闪器、接地引下线及接地装置：根据技术方案设计的规格型号，采用热镀锌圆钢、角钢、扁钢材料，多股铜线等，并有材质检验报告等质量证明文件。6.4施工机具:螺丝刀、扳手、钢锯、电焊机、切割机、压力台、电锤、钢卷尺、电、气焊工具等。 6.5测量工具：万用表、接地电阻测试仪。 7.0质量标准： 7.1主控项目： 所用施工设备及材料的质量符合设计要求。 浪涌保护器及安装必须符合设计要求（相数、通流量、残压、插入损耗等），接地电阻符合要求。检查方法：查看检测报告、目测和测量接地电阻。 接地装置的接地电阻值必须符合设计要求。检查方法：实测或检查接地电阻测试记录。观察检查或检查安装记录。 人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。 暗敷在建筑物抹灰层内的引下线应有卡钉分段固定；明敷的引下线应平直、无急弯，与支架焊接处，油漆防腐且无遗漏。 当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线。 建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。 7.2一般项目： 浪涌保护器安装位置正确，连接牢固，连接浪涌保护器的相线、接地线长度不宜大于0.5m，规格必须符合规范要求，跟等电位排必须用铜扣压接。检查方法：目测及用卷尺测量。 接地装置位置正确，连接牢固，接地装置埋设深度距地面不小于0.6m.隐蔽工程记录齐全准确.检查方法:检查隐蔽工程记录。
成都市温江区彩叠园商住项目1B期施工技术交底彩叠园1B期工程防雷接地施工技术交底 施工准备：1、入场工人进场安全技术交底。 2、熟悉施工图纸、规范要求。 3、结合本工程具体情况与现场实际进行有效调配人员和机具。 4、样板带路全面 1、防雷及接地安装 其工艺流程为： 网施工接地极、引下线施工均压环施工金属门窗接地施工 屋面避雷网通路测试接地极测试成都市桂林建设有限公司页7 共页1 第施工技术交底期成都市温江区彩叠园商住项目1B
①接地极施工：地梁的主筋构成，接地极施工时，基础的钢筋与地本工程接地极由桩基、，柱与柱、柱园钢焊接，采用双面焊，焊缝长度≥6D12梁的钢筋采用不小于φ与梁、柱与挡土墙地梁之间应用园钢焊接连接，焊接必须采用双面焊，以保证总等电位连接地可靠性和安全性。整个地极施及隐蔽前均有业主及监理单位、防雷办参加并监督，接地极测试由防雷中心测试，同时作好隐蔽资料（即引下Φ其桩插筋与柱插筋、地梁筋与桩筋间也必须采用线位置在蓝图上标注出来）。 12的园钢焊通，其作法详见下图：基础桩主筋作接地体的地梁二根面筋 圆钢跨接12ф6D双面焊，焊缝≥ 地梁钢筋与桩主筋焊接 根据成都市防雷中心建设项目防雷工程设计审核意见书和设计图纸，本工。1Ω程评定为二类防雷，其综合接地阻为②接地网施工本工程利用基础桩与地梁钢筋焊接连通作共用水平接地体，无地梁时采用镀锌扁钢连接。具体作法是：用地梁的两根面筋焊通作水平接地体，4mm-40×园钢焊连，为便于接地电阻测试，按图再与桩和用作引下线的柱内钢筋用Φ1212Φ示设置接地电阻测试点。（地梁钢筋采用螺纹连接时，螺纹连接处必须用园钢作跨接焊）③建筑物的等电位连接。的圆钢与防雷接地12进出建筑物的金属管道、电缆铠装护层、应就近用ф装置相连，室内的各种金属构件，应与室内设置的接地连接板焊连。其作法详
编号：_____________避雷接地施工委托合同 甲方：___________________________ 乙方：___________________________ 签订日期：_______年______月______日
甲方：________________________________________ 乙方：________________________________________ 甲、乙双方经友好洽谈和协商，甲方决定委托乙方进行雷接地施工程。为保证工程顺利进行，根据国家有关法律规定，特签订本合同，以便共同遵守。 第一条工程概况 1、工程名称：________________________________ 2、工程地址：________________________________ 3、施工内容：由乙方为甲方增加双接地极避雷埋地接引线一组，单接地极避雷埋地线二组（材料使用：接地极为50*5镀锌角钢，接引线为40*3镀锌扁钢）。 4、委托方式：包工包料。 5、工程开工日期：________年________月________日。 6、工程竣工日期：________年________月________日。 7、工程总天数：________天。 第二条工程价款 施工费用由现场开挖土方及回填人工费，材料费与材料运输费，焊工人工费，检测电工人工费组合而成，（人工费以当地零时用工工资标准为标准）合计人民币：________元（含税）。 1、本工程按甲方要求的内容施工，以工程量确认单为依据结算。乙方需向甲方提供足额合法发票。总价款中包含原有建筑及装饰拆除费、垃圾清运费、管理费、材料、安装费、保修、税金、发票。 2、如有工程遗留问题由乙方负责给予无偿维修维护。 第三条质量要求 1、工程使用主要材料的品种、规格、名称，经双方认可，并符合行业标准要求。
精品文档 防雷接地装置施工及验收规范G E0 J, U# ~f; z* B- l! p: ( B Z8 o8 ]( E8 x v! [! o* S/ 第一章总则 第1.0.1条为保证接地装置安装工程的施工质量、促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。 第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。 第1.0.3条接地装置的安装应按已批准的设计进行施工。 2 [, X9 q( I9 S8 a 第1.0.4条采用的器材应符合国家现行技术标准的规定，井应有合格证件。0 ^第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。 第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。 第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。$ `; x0 {+ k6 I2 B( h s0 ~第二章电气装置的接地 第一节一般规定8 v/ ]; i/ L5 j | 第2.1.l条电气装置的下列金属部分。均应接地或与PEN线相接：# I- J, ]0 T% ] 一、电机、变压器、电器、手携式或移动式用电器具等的金属底座和外壳。 二、电气设备的传动装置。 三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。 四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。 1 P% f$ C$ ^& ^9 z: j1 五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。% C! w: A) s- D: f 六、电缆桥架、支架和井架。 5 {9 f2 H. [( X* F 七、装有避雷线的电力线路杆塔。. \' t$ l& n0 Q$ c4 b2 }& O 八、装在配电线路杆下的电力设备。# L$ t+ A/ H: L 九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。( Y g/ ~& L- E! [# { 十、电除尘器的构架。 十一、封闭母线的外壳及其他裸露的金属部分。 十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。 2 Z# X- ~5 v6 n+ k# h+ Z 精品文档． 精品文档 十三、电热设备的金属外壳。 十四、控制电缆的金属护层。( q: A6 n& V2 l! d' W 第2.1.2条电气装置的下列金属部分可不接地或不与PEN线相接： 一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以
解决方案编号：LX-FS-A29862 建筑电气安装中防雷接地施工技术 范本 In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or activity reaches the specified standard 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
建筑电气安装中防雷接地施工技术 范本 使用说明：本解决方案资料适用于日常工作环境中对未来要做的重要工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 随着社会经济的不断发展，人们对生活质量的要求越来越高，逐渐向智能化发展，因此建筑电气化的复杂程度也越来越高，而雷击时间也不断的发生，这对人们的生活产生了较大的影响，严重时可能危及人们生命财产安全。因此，在建筑电气安装工程中，应该加强防雷接地施工的质量，以此来确保防雷接地装置的可靠性，保证电气设备的安全稳定运行。 1建筑电气安装中防雷接地施工概述 1.1原理及重要性 接地装置的安装是建筑电气防雷接地施工中最重
建设单位(甲方)：________________________________________ 施工单位(乙方)：________________________________________ 甲乙双方经充分协商，现就乙方承包________防雷工程,签订如下合同条款，双方共同遵守： 一、工程名称：________________________________ 二、工程地点：________________________________ 三、工程规模：总建筑面积为________平方米。 四、承包工程内容：按项目防雷接地施工图纸资料要求施工。 五、承包方式：工程由甲方分包给乙方实行总承包。 六、本工程总造价包干为：人民币（大写）________________（小写）￥________（不含税价）。（请按面积计算出金额）高层按不少于________元每平方米，别墅按不低于________元每平方米，低层按________元每平方米（打印出来前请把红色字体删除）。 七、工期：随建设单位要求分期施工。 八、付款方式： 第一期：合同签订后七天内支付工程总价30%，即人民币大写：________________小写： ￥________。 第二期：工程封顶时支付工程总价30%，即人民币大写：________________小写：￥________。
第三期：余款待防雷设施检测所验收合格后一次性付清。 九、保修期： 自工程全部完工验收合格之日起,乙方对整个工程负责一年的免费保修期,并对防雷系统定期年度检测,确保防雷系统的有效性，如国家规定保修期高于本协议约定的，以国家规定为准。 乙方承诺为甲方施工、安装的防雷设施完全能够达到国家防雷《规范》要求，并为甲方提供以下服务： 1、在系统工程试运行过程中由专人现场指导使用人员的操作，现场排除系统试运行过程中出现的故障，对于容易出现问题的设备在公司仓库提供足量备件。 2、设有热线电话，为用户提供全天候的技术咨询服务。 热线电话为：________________ 3、防雷设施出现质量问题在30分钟内响应甲方的要求，在90分钟内到位维修或更换。 4、一年内防雷接地体（地网）因地理环境变化而影响其地阻升高，当地阻升高到超过设计要求时免费维修，一年后提供成本价格的有偿服务。 十、甲方责任： 1、在施工期间,给乙方提供施工工人住宿和存放材料、设备的场地，但保管由乙方负责。 2、协调乙方做好对工程进度、质量监督管理等工作。 3、按合同约定拨付工程进度款。 4、负责协调总包施工单位为乙方提供用水、用电接入点。其中施工用电费由甲方负责，工人住宿用电费由乙方负责。 5、负责协助土建、安装施工单位、监理公司与乙方之间的配合工作。 十一、乙方责任： 1、负责安装、施工及报检。 2、必须严格按照国家防雷《规范》进行施工、保质、保量、按期竣工。 3、严格遵守甲方管理制度，做到文明施工，确保安全。
防雷接地验收规范 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
防雷装置设计审核、施工质量监督 和竣工验收技术评价和业务流程 按照《中华人民共和国气象法》、《防雷减灾管理办法》和《防雷装置设计审核和竣工验收规定》等有关法律法规、规章的规定，防雷装置的设计审核和竣工验收工作为气象主管机构组织实施的一项行政许可项目。（我总结了一套吉林地区实际工作需要的防雷设计审核、施工质量监督和竣工验收的工作和业务流程，现就有关情况在此进行共同探讨。） 名词解释： 设计审核：指县级及其以上气象主管机构根据《中华人民共和国行政许可法》对防雷装置的设计进行审核并准许施工的行政许可行为； 技术审查（评价）：指当地气象主管机构认可的防雷专业技术机构（目前为县级及其以上防雷中心）对防雷装置进行的设计文件技术审查，为技术服务性行为； 竣工验收：指县级及其以上气象主管机构根据国家法律法规、规章对防雷装置投入实际使用的行政许可行为； 检测验收：指当地气象主管机构认可的防雷专业技术机构对已竣工防雷装置进行安全性能的检测、检验、检查等技术服务性行为； 质量监督：指当地气象主管机构认可的防雷专业技术机构对防雷装置的施工质量进行技术监督服务性工作。
第一章防雷装置设计审核与技术审查（评价）防雷装置设计审核是对防雷装置施工许可的审查，许可性审查是对防雷装置设置的合法性、科学性进行审查，其中合法性审查属于行政性审查内容，主要审核所设计的防雷装置是否符合国家有关法律、法规、规章；是否符合我国现行政治和经济政策等。对防雷装置的科学性、先进性和规范性等方面进行全面审查。 设计审核和技术审查（评价） 设计审核的实施机关是县级以上地方气象主管机构，按照国家法律、法规和规章进行行政性审查，审查结果由县以上气象主管机构核发核准书，出具的通知、回执、意见、核准等必须有气象主管机构的印章。 技术审查（评价）的主体是当地气象主管机构认可的防雷技术机构，即县级及其以上的防雷中心。防雷中心对防雷装置的设计技术进行科学性、先进性、规范性审查。 一、设计审核内容和工作流程 设计审核内容 设计审核工作必须由行政许可相对人（建设单位）提交《防雷装置设计审核申请书》，同时提交的材料有： 设计人员和设计单位的资格和资质证书； 建设项目批准书（建设和规划许可）及相关技术资料； 防雷专业技术机构出具的技术评价报告（包括设计审查分析报告、产品质量分析报告、风险评估报告等相关技术资料）； 其它必备材料。
防雷接地规范标准
目录 第一章总则 (3) 第二章防雷分类 (3) 第三章措施 (5) 第一节一般规定 (5) 第二节第一类防雷建筑物的防雷措施 (5) 第三节第二类防雷建筑物的防雷措施 (9) 第四节第三类防雷建筑物的防雷措施 (13) 第五节其它防雷措施 (15) 第四章装置 (17) 第一节接闪器 (17) 第二节引下线 (18) 第三节接地装置 (19) 第五章接闪器 (20) 第一节接闪器选择 (20) 第二节接闪器布置 (20) 参考资料 (20)
第一章总则 第1.0.1条为使建筑物(含构筑物，下同)防雷设计因地制宜地采取防雷指施，防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失，做到安全可靠、技术先进、经济合理，制定本规范。 第1.0.2 条本规范适用于新建建筑物的防雷设计。 本规范不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计。 第1.0.3 条建筑物防雷设计，应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上，详细研究防雷装置的形式及其布置。 第1.0.4 条建筑物防雷设计除应执行本规范的规定外，尚应符合国家现行有关标准和规范的规定。 第二章防雷分类 第2.0.1条建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。 第2.0.2条遇下列情况之一时，应划为第一类防雷建筑物： 一、凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。 二、具有0区或10区爆炸危险环境的建筑物。 三、具有1区爆炸危险环境的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。 第2.0.3条遇下列情况之一时，应划为第二类防雷建筑物： 一、国家级重点文物保护的建筑物。
请参看下列要求 新建建筑物防雷设计审核、验收和施工要求 1 防雷设计审核 1.1 应提供的资料（防雷设计图纸一式两份，审核合格后一份退回建设单位，一份留防雷所验收存档） 1.1.1 防雷设计说明(包括分类依据及设计方案); 1.1.2 基础防雷平面图; 1.1.3 天面防雷平面图; 1.1.4 高层建筑物防雷均压环设计图; 1.1.5 立面图; 1.1.6 防雷设施施工大样图; 1.1.7 规划报建审核书、施工资质证书（复印件） 1.2 上述设计资料若属分段设计，办理防雷设计审核时，必须提交设计说明、基础防雷平面图，并保证按施工进度提前补交相应的图纸。 1.3 经审核合格后，凭市防雷设施检测所签发的《广东省防雷设施设计审核书》到建设行政主管部门办理建筑施工许可证。 2 工程验收 2.1 隐蔽部分的验收 为保障建筑物防雷设施施工质量，在以下环节必须通知市防雷设施检测所到现场进行检测、验收。施工过程应作好隐蔽工程施工记录(一式三份)，验收合格后才能进入下一道工序。2.1.1 桩筋与承台钢筋焊接完成并在浇注混凝土之前； 2.1.2 完成承台浇注，焊接完地梁钢筋时； 2.1.3 有裙楼的建筑物，裙楼顶防雷设施施工完毕时； 2.1.4 完成层板浇注，开始驳接柱钢筋时； 2.1.5 每次均压环焊接完成时； 2.1.6 转换层防雷设施施工完毕时； 2.1.7 最顶层绑扎板筋，焊接完天面避雷网格时； 2.1.8 焊接完天面避雷带、避雷针时（暗装的，应在封装之前）； 2.1.9 均压环与外墙金属门窗或玻璃幕墙等大的金属物体相连接完尚未填封时； 2.1.10 对已发出整改通知的，在整改完毕后； 2.2 工程总验收 2.2.1 防雷工程竣工后，建设单位或施工单位应提前一天通知市防雷设施检测所进行综合检测、验收。若验收合格，领取《广东省防雷设施合格证》；若不合格，限期整改。 2.2.2 建设单位持《广东省防雷设施合格证》到有关部门办理建筑工程综合验收手续。 3 注意事项 3.1 GB50057-94《建筑物防雷设计规范》是强制性国家标准，新建建筑物的防雷设计、施工均必须按此规定严格执行。下列行为可导致建筑物防雷能力先天不足，留下永久性的雷击隐患： 3.1.1 防雷设施设计未经市防雷设施检测所审核合格，擅自开工的； 3.1.2 建筑物没有防雷设计或未有防雷设计先开工； 3.1.3 不按《建筑物防雷设计规范》和其他防雷设计规范设计； 3.1.4 不按防雷设计图施工； 3.1.5 隐蔽部分未经验收便进入下一道工序； 3.1.6 不按"整改通知"及时整改；
目录 一编制说明 编制依据 《湖南城步十里平坦风电场110kV升压站工程项目管理实施规划》 《电力建设安全工作规程》（DL ） 《变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW1183-2012）
《中华人民共和国工程建设标准强制性条文电力工程部分（2006版）》 《国家电网公司电力建设安全健康与环境管理工作规定》（国家电网工[2003]168号） 《国家电网公司输变电工程施工工艺示范手册》（基建质量[2006]135号）《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（基建安全[2007]25号）； 《湖南省电力公司输变电站工程施工标准化作业指导书（2007）》 湖南省电力公司变电站工程标准化施工作业票（湘电公司基建[2008]755号） 《电气装置安装工程接地施工及验收规范》（GB50169-2006）； 《电气装置安装工程质量验收及评定规程》DL/T 《国家电网公司十八项电网重大反事故措施》 施工图纸《防雷接地》 适用范围 本措施适用于湖南城步十里平坦风电场110kV升压站工程防雷接地施工。二、工程概况 湖南城步十里平坦风电场110kV升压站工程采用避雷针方式防直击雷，设两根构架避雷针30m。 根据本工程岩土电阻率测试报告，所区平均土壤电阻率取值为1427Ω.m。接触电势、跨步电势分别要求接地电阻为Ω和Ω。 根据所区电阻率分布特点，本工程采用以水平接地体为主的人工接地网，埋深，考虑在填方区敷设深层接地网，在允许的范围内尽量埋深。局部采用垂直接地体作为集中接地装置。避雷针集中接地装置不敷设降阻剂。各级电压避雷器接地引线与主地网连接处设置5根50×50×5 L=2500㎜的镀锌角钢作垂直接地极。 三、人员组织及分工 表3-1
委托方：________________________________（以下简称甲方） 服务方：________________________________（以下简称乙方） 乙方受甲方委托，对甲方的________________________进行检测。乙方根据国家规范和甲方的检测要求，予以科学、公正、准确、高效地进行检测，并按照客观的数据出具报告。为明确双方责任，经双方经友好磋商，就相关事宜达成如下协议： 一、工程概况 工程地址：________________________________________ 施工单位：________________________________________ 施工单位项目负责人：________________ 联系电话：________________ 检测报告提交对象：________________________ 联系电话：________________ 二、检测服务 ________________________防雷接地检测，共计________个点。 三、付款方式 1．本合同按________元/点收费标准进行收费核算； 2．甲方需在拿检测报告时支付检测费用（现金支付）人民币（大写）________________元整（小写）￥________元。
四、相关权利和义务 甲方义务及权力 1．工程开工后，凡建设过程需要的相关检测均委托乙方检测。 2．从乙方获取工程检测咨询服务的权利。 乙方义务及权利 1．根据相关标准及甲方要求，在承诺期限内完成检测任务，提供检测报告。 2．对发现的重大质量问题，及时向甲方通报。 五、甲、乙双方按照上述条款履约合同，如其中一方违约合同，另一方有权终止合同或提请合同管理机关行政调解；本委托书一式两份，甲、乙双方签字后生效； 甲方：（签字盖章）乙方：（签字盖章） 代表人：代表人： 签订日期：
铝合金门窗工程防雷接地技术及规范 铝门窗工程防雷接地技术及检测方法，为金属门窗工程防雷施工提供借鉴;让高层住宅住户增加防雷知识铝门窗防雷接地侧击雷目前，铝门窗及其它金属门窗在各类建筑物中已经得到广泛应用。在高层建筑物建设过程中人们往往只注意屋顶避雷针及防雷带(网)等防直击雷方案的设计与施工、却忽视侧击雷对建筑物的危害。铝门窗防雷接地技术就是建筑物防止侧击雷袭击的有效方法之一。 1.关于雷的概述 雷是一种大气中放电现象。大气中饱和水蒸汽在强力上升的气流作用下产生水滴分裂，人水滴带正电，以雨的形式落地或悬浮空中;小水滴带负电，风吹积聚，当带电板块积聚异性电荷到一定程度就发生放电现象。有时在云层与‘层之间进行，有时在云层与人地之间进行，后种放电现象是通常称为落地雷雷通常分为线型雷(直击雷)、球雷〔侧击雷)和串球雷。雷击危害很大，热效应和机械力效应使建筑物着火和击毁;室内过电压，屋顶对地电位差过大时引起火花及电击伤人;线路感应过电压侵入房屋内，破坏建筑物及设备。建筑物易受雷击的部位如:屋顶屋檐、女儿墙、屋疮、各转角凸起部位、外露金属结构。天面电梯机房、屋顶装饰造形等物。
2.国家标准对铝门窗防雷措施的规定 《建筑物防雷设计规范》GB50057-2010中规定，建筑物根据使用性质，发生雷电事故的可能性和后果，按防雷要求分三类。建筑物根据其重要性除应采取防直击雷、防雷电波侵入、防雷电感应外还应采取防侧击雷的措施。铝门窗工程防雷接地主要就是防侧击雷规范要求 :第一类防雷建筑物高于30m时，30m 及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接万方数据第二类防雷建筑物高于45m时，45。及以上外墙上的栏杆、门窗等较大金属物与防雷装置连接。第三类防雷建筑物高于60m时， 60m及以卜外墙上的栏杆、门窗等较大的金属物与防雷装置连接。 3.铝门窗工程防雷设计 3.1根据建筑物的性质、用途可能遭受雷击危害的程度及影响，合理确定防雷等级或按设计院图纸要求确定。 3.2根据上建平面图纸，立面图纸认真研究建筑物内部配置设备情况及主体结构形式，找出铝门窗相应位置，区别对待易受雷击与不易受雷击位置，对易受雷击位置重点加强设防 3.3一般情况下旷野中孤立建筑物;建筑群中高耸建筑;大尺寸建筑物;周围湿润，地下水位低或地下含丰富矿藏建筑物;用于储藏易挥发易燃易爆物品建筑物;大量使用通信计算机等抗干扰能力较弱的现代化设备的建筑物，都是防雷重点。这些建筑物上的铝门窗一定要进行防雷接地施工。 3.4 根据土建有关图纸查出各门窗预留洞口处等电位体金属引线位置、数量和材料
