最新防雷接地设计及施工验收规范

建筑工程验收中的防雷与接地系统标准建筑工程的验收是确保建筑质量和安全的重要环节，其中防雷与接地系统是保障建筑物及其使用者安全的关键要素之一。

本文将重点探讨建筑工程验收中防雷与接地系统的标准。

一、防雷系统标准在建筑工程验收中，防雷系统是必不可少的。

防雷系统可以有效地减少雷击对建筑物造成的损害，并保证建筑物内部设备及人身安全。

以下是几个与防雷系统相关的标准：1. GB50057-2010《建筑物防雷设计规范》该标准是国家防雷设计的基本规范，涵盖了建筑物防雷系统的设计原则、设备要求、施工安装及验收等方面的规定。

在建筑工程验收中，应检查防雷系统是否按照该标准进行设计和施工，以确保其合规。

2. GB/T 18802.21-2015《电信设备电磁兼容性技术要求和试验方法防雷要求》该标准主要适用于电信设备防雷设计与验收，包括对设备的抗雷电击、抗雷电流及抗雷电磁脉冲等方面的要求。

在建筑工程验收中，如果建筑内有电信设备，则需要检查是否符合该标准要求。

3. GB/T 18802.22-2015《电信设备电磁兼容性技术要求和试验方法地面接地和综合地线规范》该标准规定了电信设备的地面接地和综合地线的设计与验收要求。

在建筑工程验收中，应检查电信设备的接地和综合地线是否符合该标准，确保其正常运行和安全性。

二、接地系统标准接地系统是建筑工程中另一个重要的安全保障措施。

接地系统可以有效地排除建筑物中的电气故障，保护人身安全和设备设施的正常运行。

以下是几个常用的接地系统标准：1. GB50054-2011《建筑物电气设计规范》该标准是建筑物电气设计的基本规范，其中包括了电气接地系统的设计原则、设备要求和施工验收等内容。

在建筑工程验收中，应检查接地系统是否符合该标准的要求。

2. GB/T 50345-2010《建筑物电气装置及其他电气设施的运行与维护规范》该标准主要涵盖了建筑物电气设施的运行和维护要求，其中也包括了接地系统的相关规定。

机房防雷接地工程施工规范一、总则1.1 为了确保机房设备和人员安全，防范雷击危险，保障设备正常运行，特制定本规范。

1.2 本规范适用于机房防雷接地工程施工。

1.3 施工单位在施工过程中应当遵守相关法律法规和规范要求，完善施工方案，保障施工质量。

二、施工前准备2.1 施工单位应当依据设计要求准备施工方案和工艺流程。

2.2 施工前应对施工现场进行全面检查，清理杂物，确保施工区域整洁。

2.3 准备好必要的施工设备、工具和材料，确保施工顺利进行。

2.4 确保施工人员具备相关资质和技术水平，熟悉施工要求。

三、施工工艺3.1 施工前应确定接地电位点，进行土质测试，确保接地电阻符合设计要求。

3.2 接地电位点应选取在机房周围适当位置，与机房主体建筑连接可靠，土质密实。

3.3 进行接地极的埋设，应采用专用接地极，埋设深度应符合设计要求，接地极之间的距离不应过大。

3.4 进行接地水平导线的敷设，导线应选用优质材料，固定牢靠，接地极之间的导线应有规范间距。

3.5 对接地水平导线进行接线焊接，确保接地系统连通性良好。

3.6 施工结束后进行接地系统的检测和验收，确保接地电阻符合设计要求。

四、质量控制4.1 施工单位应严格按照施工方案和工艺流程进行施工，确保施工质量。

4.2 施工过程中发现问题应及时处理，不得擅自改变设计要求。

4.3 施工结束后应进行验收，确认接地系统符合设计要求。

4.4 施工单位应保留相关施工记录和资料，建立施工档案，以备后续查阅。

五、安全防护5.1 施工单位应加强现场安全管理，保证施工人员的安全。

5.2 施工单位应配备必要的安全防护设施，提供必要的安全培训。

5.3 施工现场应设置明显的安全警示标识，禁止未经授权人员进入。

5.4 施工单位应定期检查现场安全情况，及时处理安全隐患。

六、施工总结6.1 施工结束后，应对施工过程进行总结，提炼经验教训，改进施工管理。

6.2 施工单位应配合设计单位进行验收，并完成相关手续。

一、概述为确保建筑物防雷安全，保障人民群众生命财产安全，依据国家相关法律法规和技术标准，制定本规范。

本规范适用于新建、改建、扩建建筑物防雷工程施工及验收。

二、施工准备1. 施工单位应具备相应的资质和施工能力，施工人员应持证上岗。

2. 施工单位应按照设计文件、国家标准和规范要求，编制施工组织设计和施工方案。

3. 施工单位应确保施工材料、设备符合国家标准和规范要求，并进行检验。

4. 施工单位应做好施工现场的排水、防护、照明、通风等安全措施。

三、施工过程1. 接闪器安装（1）接闪器安装位置应符合设计要求，确保有效覆盖建筑物。

（2）接闪器应采用镀锌钢绞线、镀锌圆钢、镀锌扁钢等材料。

（3）接闪器与建筑物外露金属物进行等电位连接。

2. 接地装置施工（1）接地装置应采用镀锌材料，如镀锌圆钢、镀锌扁钢等。

（2）接地装置应按照设计要求布置，确保接地电阻符合标准。

（3）接地装置与建筑物基础、地下室、设备基础等进行连接。

3. 防雷装置与建筑物连接（1）防雷装置与建筑物连接处应进行等电位连接。

（2）连接处应采用镀锌材料，确保连接牢固。

四、施工验收1. 施工单位应按照施工方案进行自检，确保工程质量符合要求。

2. 施工单位应按照国家相关法律法规和规范要求，组织竣工验收。

3. 竣工验收应包括以下内容：（1）审查施工单位的资质和施工能力。

（2）检查施工材料、设备的质量。

（3）检查施工过程是否符合规范要求。

（4）检查防雷装置的安装、接地装置的布置、连接等是否符合设计要求。

（5）检查接地电阻是否符合标准。

4. 竣工验收合格后，施工单位应向建设单位提供以下资料：（1）施工组织设计和施工方案。

（2）施工材料、设备的检验报告。

（3）施工过程记录。

（4）竣工验收报告。

五、注意事项1. 施工单位应严格按照规范要求进行施工，确保工程质量。

2. 施工单位应加强施工现场管理，确保施工安全。

3. 施工单位应做好施工记录，为后续维护、保养提供依据。

4. 建设单位应加强对防雷装置的维护、保养，确保其长期有效。

防雷接地工程验收标准防雷接地工程验收标准是对防雷接地工程进行验收评估的依据和指导，以确保工程质量和可靠性。

本文将介绍防雷接地工程验收标准的主要内容和要求。

一、引言防雷接地工程的验收是对工程设计、施工和材料使用等进行检查和评估的过程。

验收标准的制定旨在规范各方责任，提高施工质量，确保防雷接地工程的效果和安全性。

二、验收标准的适用范围防雷接地工程验收标准适用于各类建筑物、设施以及重要设备的防雷接地工程验收，包括但不限于住宅、商业建筑、工业厂房、电站、通信基站等。

三、验收标准的分类根据不同工程类型和规模，防雷接地工程验收标准主要分为以下几个方面：1. 工程设计要求- 遵循国家相关标准和规范，如《建筑物防雷设计规范》等；- 确保防雷装置、接地装置等的合理布局和设计；- 考虑周围环境和地质条件的因素。

2. 施工质量要求- 施工过程中必须符合相关安全规范和操作规程；- 材料选用符合国家标准，确保质量可靠；- 施工人员必须具备相应的证书和资质。

3. 接地装置测试- 接地装置的电阻测试，电阻应符合设计要求并达到标准；- 采用合适的测试设备和方法，如电阻测试仪等；- 测试结果应记录，确保记录的准确性和完整性。

4. 防雷装置测试- 防雷装置的电气性能测试，保证其符合相关标准；- 包括避雷器的放电控制装置、避雷针的整体绝缘电阻、避雷器的接地电阻等；- 测试结果应记录，确保记录的准确性和完整性。

5. 防雷接地系统的综合测试- 验证整个防雷接地系统的可靠性和性能；- 包括对接地装置、接地网、防雷装置、导线等的综合测试；- 测试结果应记录，确保记录的准确性和完整性。

四、验收报告防雷接地工程验收完成后，应编制相应的验收报告。

验收报告主要内容包括：1. 工程基本信息，包括建筑物名称、施工单位、验收时间等；2. 工程验收标准的依据和参考文件；3. 工程设计的评价和审查意见；4. 施工质量的评估和检查结果；5. 接地装置、防雷装置的测试数据和结果；6. 防雷接地系统的综合测试数据和结果；7. 验收结论和存在的问题；8. 工程验收的签字确认。

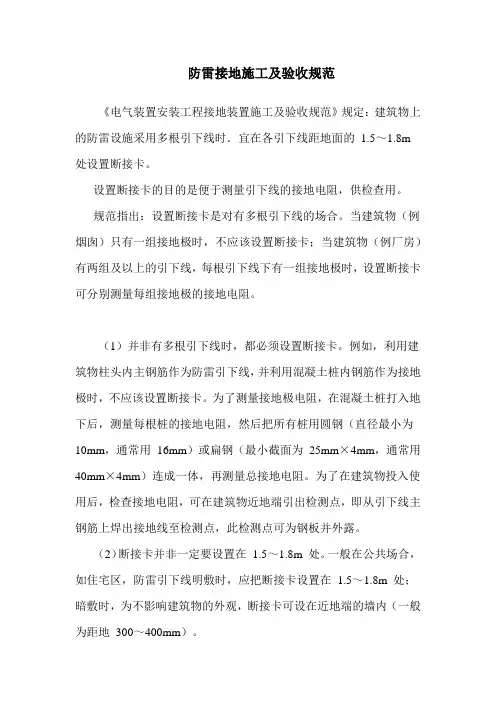

防雷接地施工及验收规范
《电气装置安装工程接地装置施工及验收规范》规定：建筑物上的防雷设施采用多根引下线时．宜在各引下线距地面的 1.5～1.8m
处设置断接卡。

设置断接卡的目的是便于测量引下线的接地电阻，供检查用。

规范指出：设置断接卡是对有多根引下线的场合。

当建筑物（例烟囱）只有一组接地极时，不应该设置断接卡；当建筑物（例厂房）有两组及以上的引下线，每根引下线下有一组接地极时，设置断接卡可分别测量每组接地极的接地电阻。

（1）并非有多根引下线时，都必须设置断接卡。

例如，利用建筑物柱头内主钢筋作为防雷引下线，并利用混凝土桩内钢筋作为接地极时，不应该设置断接卡。

为了测量接地极电阻，在混凝土桩打入地下后，测量每根桩的接地电阻，然后把所有桩用圆钢（直径最小为10mm，通常用16mm）或扁钢（最小截面为25mm×4mm，通常用40mm×4mm）连成一体，再测量总接地电阻。

为了在建筑物投入使用后，检查接地电阻，可在建筑物近地端引出检测点，即从引下线主钢筋上焊出接地线至检测点，此检测点可为钢板并外露。

（2）断接卡并非一定要设置在1.5～1.8m 处。

一般在公共场合，如住宅区，防雷引下线明敷时，应把断接卡设置在 1.5～1.8m 处；暗敷时，为不影响建筑物的外观，断接卡可设在近地端的墙内（一般为距地300～400mm）。

当防雷引下线既未设置断接卡、又未设置检测点时，若检查接地电阻，可用导线把建筑物顶上的避雷带或避雷针引至地面进行测量，测量结果需减去导线的电阻。

防雷接地工程施工规范要求一、总则1.1 为了保证防雷接地工程的施工质量，确保工程安全可靠运行，制定本规范。

1.2 本规范适用于新建、改建、扩建的建筑物、构筑物及其附属设施的防雷接地工程。

1.3 防雷接地工程应按照相关法律法规、国家标准和行业标准进行设计、施工和验收。

二、术语和定义2.1 防雷接地工程：指采用接地体、接地线、接地装置等设施，将建筑物、构筑物及其附属设施与地面形成良好的导电连接，以便将雷电通过接地体排放到地下，从而保护建筑物、构筑物及其附属设施和人身安全的工程。

2.2 接地体：指埋设于地下的导体，用于将雷电引入地下。

2.3 接地线：指连接接地体和接地装置的导体。

2.4 接地装置：指将建筑物、构筑物及其附属设施的金属部分与接地体连接的设施。

三、施工准备3.1 施工前应认真阅读设计文件、施工图纸和技术要求，了解工程特点、施工工艺和质量要求。

3.2 施工前应进行现场勘察，了解施工现场的地质、环境和相邻设施等情况。

3.3 施工前应编制施工组织设计，明确施工方法、施工顺序、施工人员、施工周期和安全防护措施等。

3.4 施工前应采购合格的材料，并进行检验，检验合格后方可使用。

四、施工要求4.1 接地体施工4.1.1 接地体应按设计要求的位置、深度和规格进行施工。

4.1.2 接地体施工前应清除地面的杂物和浮土，确保接地体与地面接触良好。

4.1.3 接地体施工过程中应避免损坏接地体，施工后应进行接地电阻测试，测试合格后方可继续施工。

4.2 接地线施工4.2.1 接地线应按设计要求的位置、规格和连接方式进行施工。

4.2.2 接地线施工过程中应避免损坏接地线，施工后应进行绝缘测试，测试合格后方可继续施工。

4.3 接地装置施工4.3.1 接地装置应按设计要求的位置、规格和连接方式进行施工。

4.3.2 接地装置施工过程中应避免损坏接地装置，施工后应进行接地电阻测试，测试合格后方可继续施工。

4.4 防雷设备施工4.4.1 防雷设备应按设计要求的位置、规格和连接方式进行施工。

一、概述防雷接地工程是保障建筑物、设备安全运行的重要工程，其施工质量直接关系到人民生命财产安全。

为了规范防雷接地工程施工，提高工程质量，确保安全运行，根据国家相关法律法规和行业标准，特制定本规范。

二、施工准备1. 施工前，施工单位应编制详细的施工组织设计，明确施工方案、施工工艺、质量标准和安全措施。

2. 施工单位应组织施工人员进行技术交底，确保施工人员掌握施工规范、工艺和质量要求。

3. 施工单位应配备必要的施工设备和检测仪器，确保施工质量。

4. 施工单位应按照工程设计要求，准备施工所需的材料、设备和工具。

三、施工工艺1. 接地装置安装（1）根据设计要求，确定接地体的位置和尺寸，并做好标记。

（2）开挖接地体沟槽，沟槽深度应满足设计要求，宽度应大于接地体直径的3倍。

（3）将接地体按照设计要求放置于沟槽中，确保接地体与土壤接触良好。

（4）回填土，分层夯实，确保接地体稳定。

2. 防雷引下线及避雷带安装（1）根据设计要求，确定防雷引下线和避雷带的位置和尺寸，并做好标记。

（2）在建筑物外墙或屋面安装防雷引下线和避雷带，确保其与建筑物连接牢固。

（3）检查防雷引下线和避雷带的接地电阻，确保符合设计要求。

3. 接地体连接（1）将接地体与防雷引下线、避雷带连接，连接处应使用焊接或螺栓连接，确保连接牢固。

（2）检查接地体连接处的接地电阻，确保符合设计要求。

四、施工质量验收1. 施工单位应按照施工规范和设计要求，对防雷接地工程进行自检。

2. 施工单位应组织有关人员对防雷接地工程进行中间验收和竣工验收。

3. 验收合格后，施工单位应向建设单位提交验收报告。

五、安全措施1. 施工单位应按照《建筑施工安全检查标准》和《电业安全工作规程》等安全规范，制定安全措施。

2. 施工人员应佩戴安全帽、安全带等防护用品。

3. 施工现场应设置警示标志，确保施工安全。

六、附则1. 本规范适用于新建、改建、扩建工程中的防雷接地工程施工。

2. 本规范由XX市XX局负责解释。

防雷工程验收标准 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】防雷工程验收标准一、避雷网安装1 保证项目：用材及网格尺寸和接地电阻必须符合设计要求。

2 基本项目：网格及支持件安装应符合如下规定：合格：架空高度适宜，位置正确，网格交叉点焊接完好，支架布置均一，曲率半径正确，牢靠坚固，与保护面平行，防腐良好。

优良：在合格基础上，要求焊缝平整光滑，网格布置均匀平整，防腐均匀，支架有良好的导电性。

3 检查数量：网格数的30％，支架全数。

4 检验方法：抽样观察检查和器测或检查施工记录。

二、引下线安装明装引下线安装1 保证项目：用材及引下线数目必须符合设计要求。

2 基本项目：引下线及支持件安装应符合下列规定：合格：安装位置正确，坚固牢靠，焊接工艺正确，支持件用材、支持件与墙面的间距符合设计要求，防机械损伤部件齐全，防腐良好。

优良：在合格基础上，螺栓等紧固件齐全，断接卡设置便于检测，接触面镀锌或镀锡完整，引下线平直，固定点间距均匀。

3 检查数量：全数检查。

4 检验方法：观察检查和器测。

暗敷引下线安装1 保证项目：接地电阻及用材必须符合设计要求。

2 基本项目：安装应符合如下规定：合格：电气预留接地及引出长度必须符合设计要求，柱内主筋位置对称，搭接处要平整，每层短路环≥1个，用作引下线的主筋数必须符合设计要求，且应与均压环作良好的焊接。

优良：在合格基础上，电气预留接地的引出长度≥，引出材料为≥φ12镀锌圆钢；焊接处平滑无气孔；引下主筋与箍筋全部焊接。

3 检查数量：全数检查。

4 检验方法：观察检查，器测和检查施工、安装记录。

三、接地装置安装1 保证项目：用材及埋设深度必须符合设计要求。

2 基本项目：接地体和接地线的安装应符合如下要求：合格：人工接地体长度及安装深度应符合设计要求：接地体焊接无虚焊。

降阻剂的用量及采取的降阻措施施工应符合设计要求；安装位置应符合设计要求。

建设工程防雷设施验收规范1.1新建防雷工程防雷设施竣工验收应在防雷检测、验收部门旳参与下, 由建设单位主持, 施工、监理等单位参与共同进行。

1.2防雷设施验收涉及下列部分1、防直击雷旳防雷装置部分（涉及接闪器、引下线、接地装置）2、等电位联结（涉及建筑物外屋面金属物、高层均压环、多种入户管道、电力线和信息线路外皮旳等电位连接、室内多种金属管道、电梯、步行梯、各层等电位箱、电源箱旳等电位联结）3、供电系统及低压配电保护（涉及供电方式、电器预留接地、SPD电涌保护器）4、屏蔽装置（涉及多种屏蔽网、屏蔽室）1.3防雷设施验收前, 建设单位应向气象监督机构提交验收申请报告, 并附下列文献：1、设计阐明和防雷设计图纸（1基础防雷平面图、2屋面防雷平面图、3立面图、4四置图、5高层均压环设立图、6防雷施工大样图、7总配电图、8SPD安装系统图）2、施工阶段修改防雷设计旳修改图纸及阐明3、隐蔽工程旳图纸及施工验收记录。

4、接地装置旳接地电阻测量记录单。

5、安装避雷器旳系统安装图。

1.4防雷设施验收原则：被检防雷设施应与设计一致并符合技术规范旳规定。

已装防雷装置所用材料、安装位置、焊接面、整体布局与设计图纸规定相符, 如有修改应有修改图纸和阐明, 其修改部分应达到技术规范旳规定。

1.5防雷系统中所使用旳防雷产品应符合国标旳规定, 产品旳规格、型号、技术参数应符合设计规定。

第二节建设工程防雷设施技术规定和指标2.1基础接地技术规定和指标基础接地分为人工接地和自然基础接地两种。

2.1.1人工接地装置是指非运用建筑物基础桩地梁, 而用角钢、扁钢或专用成品制作件, 人工布设旳接地装置。

接地电阻Ri:按不同防雷类别应分别符合下列指标。

第一类和第二类防雷建筑物：Ri≤10Ω；第三类防雷建筑物：Ri≤30Ω。

2.1.2自然基础接地装置是指运用建筑物钢筋混凝土基础、桩、地梁内钢筋作为接地旳装置。

接地装置应做成环形接地接地体电阻值：自然接地体旳接地电阻Ri≤1Ω(综合信息类)或4Ω(一般类)；土壤电阻率：按用接地电阻测试仪测量旳实测值。

防雷接地及等电位施工质量验收及质量控制措施1、接地装置1.1利用建筑物基础钢筋作为接地装置，必须按照设计要求设置接地电阻测试点。

测试结电阻的接地电阻只必须符合设计要求。

1.2焊接要求：扁钢的搭接长度应不小于其宽度的二倍，三面施焊。

当扁钢宽度不同时，搭接长度以宽的为准。

圆钢的搭接长度应不小于其直径的六倍，双面施焊。

当直径不同时，搭接长度以直径大的为准。

圆钢与扁钢连接时，其搭接长度应不小于圆钢直径的六倍。

扁钢与钢管（或角钢）焊接时，除应在其接触部位两侧进行焊接外，并应焊以由扁钢弯成的弧形面（或直角形）与钢管（或角钢）焊接。

2、避雷网安装位置正确，固定牢靠，防腐良好，并且规格尺寸、弯曲半径正确。

3、接地体（线）的连接应采用焊接，焊接必须牢固无虚焊，接至电气设备上的接地线应用螺栓连接，螺栓连接处，应按现行国家标准的有关规定处理。

接地线与接地体连接用的扁钢安装及接地干线和接地分支线安装应符合下列要求：接地干线应水平或垂直敷设，在直线段不应有弯曲现象，扁钢应立放，减小散流电阻。

接地支线安装要注意，多个设备与接地干线相连接时必须每个设备用一根单独的接地支线，不允许几个设备合用一根接地支线，也不允许几根接地线并接在接地干线的一个连接点上。

4、建筑物等电位联结4.1干线应从接地装置引出并与总等电位箱端子板相连。

在顶层管道间，各强、弱电竖井及设备房间，电梯井道或按设计规定需留局部等电位箱货等电位端子排处，其等电位端子排应就近与避雷引下线和接地干线相连，并将等电位联结线预留到需做等电位联结的设备或管道附近。

各强弱电竖井及设备房间电梯井道等电位端子排应就近支线间不得串接、等电位联结内各联结导体间的连接采用焊接时，焊接处不应有夹渣、咬边、气孔及未焊透等情况。

4.2等电位联结内备联结导体间的连接采用螺栓连接时，应注意接触面光洁，有足够的接触压力和接触面积。

4.3等电位联结内务联结导体间的连接采用熔焊连接时，在腐蚀性场所应采取防腐措施。

新建建筑物防雷工程设计施工要求本防雷工程设计施工要求是依据《建筑物防雷设计标准》（GB50057-2020）和《建筑物防雷工程施工与质量验收标准》(GB50601-2020)等国家技术标准，结合佛山本地气象特点，为方便施工单位施工而制作的。

本要求的对象是新建(构)一般建筑物的防雷工程设计施工，如涉及到新建(构)建筑物内的信息、操纵和运算机网络等弱电设备雷电电磁脉冲防护或危化建（构）筑物的防雷设计施工方案，依照相关标准执行。

另外，本施工要求如有与国家现行技术标准相左的，以国家现行技术标准为准。

（一）大体规定一、工程施工单位应具有相应的施工资质；二、工程施工中的各工种技工、技术人员均应具有相应的资格，并应持证上岗；3、工程施工中所采纳的要紧材料、成品、半成品进场应有相应的质量合格证明文件，规格、型号、性能查验报告，和安装、利用、维修和实验要求等技术文件；4、工程施工中应有完整的施工组织设计、施工方案和施工平安技术方法。

（二）接地装置分项工程一样情形下应充分利用建筑物混凝土基础内的钢筋作为防雷接地装置，当不能利用其作为接地装置时，或不能知足设计接地电阻要求时，应围绕建筑物周围敷设成环形的人工接地装置。

接地体的连接应采纳双面焊接，圆钢搭接长度应L≥6D，如有困难，可单面焊接，圆钢搭接长度应L≥12D；扁钢搭接长度应L≥2B，防雷接地装置应与电气和电子系统的接地装置共用，其工频接地电阻应R~≤10Ω。

一、自然接地装置水平接地体：把建筑物外围地梁上部的2条钢筋（如只有承台而没有地梁的，应用Ф≥12mm的热镀锌圆钢）通长焊接作水平接地体；垂直接地体：若是基础是单桩承台的，宜利用单根桩内2条桩芯筋与承台钢筋焊接作垂直接地体；若是基础是多桩承台的，宜选用2条不同桩的桩芯筋与承台钢筋焊接（这时每条桩选用1条桩芯筋）。

二、人工接地装置水平接地体：宜用-40×4镀锌扁钢或Ф≥12mm的镀锌圆钢；垂直接地体：宜用∠50×50×5×2500mm的镀锌角钢，间距宜为5m。

工程施工防雷接地规范一、总则1.1 为了保障工程施工期间的人员安全、设备完好以及工程质量，防止或减少雷击造成的损失，制定本规范。

1.2 本规范适用于我国境内各类建筑物的防雷接地工程施工。

1.3 工程施工应遵循国家相关法律法规、标准和规范，结合工程实际情况，采取安全可靠、技术先进、经济合理的防雷接地措施。

二、防雷分类2.1 按照建筑物的重要性、使用功能、资产价值等因素，将建筑物防雷分为三类：第一类防雷建筑物、第二类防雷建筑物和第三类防雷建筑物。

2.2 工程施工应根据建筑物的防雷分类，采取相应的防雷接地措施。

三、防雷接地措施3.1 一般规定3.1.1 防雷接地系统应包括接闪器、引下线和接地装置。

3.1.2 接地装置的接地电阻应符合设计要求，确保接地效果良好。

3.1.3 防雷接地系统的设计和施工应符合国家相关标准和规范。

3.2 第一类防雷建筑物的防雷措施3.2.1 接闪器应设置在建筑物的最高点，如屋顶、屋脊等。

3.2.2 引下线应至少两根，从接闪器引下，均匀分布于建筑物四周。

3.2.3 接地装置应设置在建筑物的基础附近，接地电阻应满足设计要求。

3.3 第二类防雷建筑物的防雷措施3.3.1 接闪器应设置在建筑物的屋顶、屋脊等显眼位置。

3.3.2 引下线应至少一根，从接闪器引下，分布于建筑物四周。

3.3.3 接地装置应设置在建筑物的基础附近，接地电阻应满足设计要求。

3.4 第三类防雷建筑物的防雷措施3.4.1 接闪器可设置在建筑物的屋顶、屋脊等位置。

3.4.2 引下线可设置一根，从接闪器引下，分布于建筑物四周。

3.4.3 接地装置应设置在建筑物的基础附近，接地电阻应满足设计要求。

四、接地装置4.1 接地装置的材质应符合国家相关标准和规范要求。

4.2 接地装置的安装应牢固可靠，连接处应焊接或螺栓连接。

4.3 接地装置的埋设深度应符合设计要求，确保接地效果。

五、施工质量控制5.1 施工过程中，应严格按照设计图纸和施工方案进行。

gb防雷接地验收标准GB防雷接地验收标准。

一、引言。

在建筑物和设备中，防雷接地系统是非常重要的一部分，它能够有效地保护建筑物和设备免受雷击的危害。

因此，对防雷接地系统的验收标准是非常重要的，它能够确保防雷接地系统的有效性和可靠性。

本文将详细介绍GB防雷接地验收标准的相关内容。

二、验收标准的内容。

1. 防雷接地系统的设计和施工应符合国家相关标准和规范，包括《建筑防雷技术规范》（GB 50057）等。

2. 防雷接地系统应采用符合规定的导体材料，导体的截面积应满足设计要求。

3. 防雷接地系统的接地电阻应符合设计要求，一般不得大于10Ω。

4. 防雷接地系统的接地体应埋设深度符合设计要求，一般不得小于2m。

5. 防雷接地系统的接地体应采用符合规定的接地电极，接地电极的数量和布置应满足设计要求。

6. 防雷接地系统的接地装置应采用符合规定的连接方式，连接件的材料和规格应符合设计要求。

7. 防雷接地系统的接地装置应进行接地测试，测试结果应符合设计要求。

8. 防雷接地系统的接地装置应进行防腐处理，确保其长期使用的可靠性。

三、验收标准的实施。

1. 防雷接地系统的验收应由具有相应资质的防雷技术人员进行，验收人员应对防雷接地系统的设计和施工进行全面的检查和测试。

2. 防雷接地系统的验收应包括现场检查和测试，检查内容包括接地体的埋设深度、接地电阻、接地电极的数量和布置、接地装置的连接方式等，测试内容包括接地电阻测试、接地装置的连接测试等。

3. 防雷接地系统的验收结果应进行书面记录，记录内容包括验收人员的姓名、验收时间、验收内容、验收结果等。

4. 防雷接地系统的验收结果应经建设单位或设计单位审核确认，确认内容包括验收结果是否符合设计要求、是否存在不符合要求的地方等。

5. 防雷接地系统的验收结果应报送相关部门备案，备案内容包括验收记录、审核确认文件等。

四、结论。

GB防雷接地验收标准是保障防雷接地系统有效性和可靠性的重要依据，建设单位和设计单位应严格按照验收标准的要求进行防雷接地系统的设计、施工和验收，以确保防雷接地系统的正常运行和使用。

精品文档防雷接地装置施工及验收规范G E0 J, U# ~f; z* B- l! p:( B Z8 o8 ]( E8 x v! [! o* S/ 第一章总则第1.0.1条为保证接地装置安装工程的施工质量、促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。

第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。

第1.0.3条接地装置的安装应按已批准的设计进行施工。

2 [, X9 q( I9 S8 a第1.0.4条采用的器材应符合国家现行技术标准的规定，井应有合格证件。

0 ^第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。

第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。

第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。

$ `; x0 {+ k6 I2 B( h s0 ~第二章电气装置的接地第一节一般规定8 v/ ]; i/ L5 j |第2.1.l条电气装置的下列金属部分。

均应接地或与PEN线相接：# I- J, ]0 T% ]一、电机、变压器、电器、手携式或移动式用电器具等的金属底座和外壳。

二、电气设备的传动装置。

三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。

四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。

1 P% f$ C$ ^& ^9 z: j1五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。

% C! w: A) s- D: f六、电缆桥架、支架和井架。

5 {9 f2 H. [( X* F七、装有避雷线的电力线路杆塔。

. \' t$ l& n0 Q$ c4 b2 }& O八、装在配电线路杆下的电力设备。

建筑物防雷接地施工与验收规范建筑物的防雷接地是保障人们生命财产安全的重要环节，是防止雷击灾害的有效手段。

为了确保建筑物的安全可靠性，建筑物防雷接地施工和验收规范是必不可少的。

本文将详细介绍建筑物防雷接地施工与验收的规范要求。

一、施工要求1. 防雷材料的选用防雷接地施工所用的材料应符合国家相关标准，具有良好的导电性能和防腐性能。

常见的防雷材料包括铜材、铜排、铜母线等。

在选择材料时，应根据具体的建筑物结构和雷电环境条件进行合理选择。

2. 接地系统的设计接地系统的设计应满足建筑物的防雷要求。

设计时应根据建筑物的类型、高度、雷电密集度等因素进行合理计算和布置。

接地系统应具备良好的接地电阻和平衡性，确保对雷电能量的及时排除和分散。

3. 施工过程的规范在进行施工过程中，需要确保施工人员具有相应的资质和经验。

施工应按照设计要求进行，材料的连接应牢固可靠，接地体的埋设深度应符合规范要求。

施工过程中应注意安全，遵循相关的施工操作规范。

二、验收要求1. 施工质量的检查验收前应对接地系统的施工质量进行检查，包括接地体的埋设深度、焊接接头的牢固性、导线的连接质量等。

同时还需检查接地系统与建筑物其他部位的接触情况，确保接地系统与建筑物有良好的连接。

2. 测试设备的准备进行接地系统的验收需要相应的测试设备，如接地电阻测试仪、介电强度测试仪等。

测试设备应符合国家相关标准，并进行定期的校验和维护。

3. 接地性能的测试在验收过程中，需要对接地系统的接地电阻和接地电阻平衡性进行测试。

接地电阻的测试应根据建筑物对雷电防护的要求进行，并按照相关标准进行评估。

4. 验收报告的编写验收结束后，应编写详细的验收报告。

报告中应包括建筑物的相关信息、接地系统的设计和施工情况、测试结果以及存在的问题和改进意见等内容。

验收报告应由专业设计单位或工程技术人员签字确认，并留存备案。

总结：建筑物防雷接地施工与验收规范对保障建筑物和人员的安全至关重要。

在施工过程中，要根据规范要求选择合适的材料、合理设计接地系统，并确保施工质量符合要求。

防雷接地工程是一项重要的电气工程，为了保护建筑物及其内部设备免受雷击危害，
必须进行防雷接地工程施工及验收。

本文旨在阐明防雷接地工程施工及验收规范。

防雷接地工程施工首先要确定接地系统的布置原则，即采用什么样的接地系统，接地
点布置位置及数量，接地系统的性能要求等。

其次，根据接地系统的布置原则，准备施工
材料，安装接地装置，按规定连接接地系统，完成接地系统的施工。

最后，进行接地系统
的验收。

防雷接地工程验收主要包括以下几个方面：
一是检查接地装置的构造是否符合规定，抗震性能是否达到要求；
二是检查接地系统的性能参数，如接地电阻是否符合要求；
三是检查接地系统的布置是否符合规定；
四是检查接地系统的安装质量及工艺符合要求；
五是检查接地系统的维护保养是否规范。

只有经过上述验收，防雷接地工程才算完工，确保建筑物及其内部设备免受雷击危害。

通信、计算机、监测监控网络机房设置防雷接地技术规范指导意见第一部分：总则第一条：本技术指导意见适用于集团公司所有通信、计算机、监测监控设备及机房。

第二条：通信、计算机、监测监控设备和机房的接地及防雷应做到确保人身和通信设备的安全以及通信设备的正常工作。

第二部分：机房及设备防雷接地的技术标准和条例第三条：机房及设备防雷接地应执行下列技术标准和条例：YDJ26-89《通信局（站）接地设计暂行技术规范》（综合楼部分）;YD2011-93《微波站防雷与接地设计规范》；YD5068-98《移动通信基站防雷与接地设计规范》；YD5078-98《通信工程电源系统防雷技术规定》；YD过5098-2001《通信局（站）雷电过电压保护设计规范》；GA371-2001《计算机信息系统实体安全技术要求》；GB2887－2000《电子计算机场地通用规范》；GB50174-93《电子计算机房设计规范》；GBJ57-83《建筑防雷设计规范》；YD5003-94《电信专用房屋设计规范》；《煤矿安全规程》;《通讯机房静电防护通则》;以上标准是为了解决综合通信大楼、交换局、数据局、模块局、接入网站、IP网站、移动通信基站、卫星地球站、微波站、监测监控机房及设备等因雷电感应通过电源线、信号线、网络数据线、天馈线、遥控系统、监控系统引入的雷害，确保通信设备的安全和正常运行而编制的。

第四条:所有通信、计算机、监测监控网络机房安装的防雷产品应当符合国务院气象主管机构规定的使用要求；所有通信、计算机、监测监控场（站）、机房所建防雷设施应符合相关技术标准、规范。

第五条:从事通信、计算机、监测监控网络机房防雷工程的企业，应当持有国务院气象主管机构颁发的《防雷工程专业设计资质证》和《防雷工程专业施工资质证》；工程设计、施工人员应当持有气象主管机构颁发的《防雷工程专业设计资格证》和《防雷工程专业施工资格证》。

工程完工后，应将设计施工单位及个人的资质资格证复印件及竣工验收资料等存档备查。

防雷工程施工验收规范一、概述防雷工程是保护建筑物及其附属设施免受雷电危害的重要措施，是确保人民生命财产安全的重要环节。

为了保证防雷工程的施工质量，提高工程施工技术水平，确保防雷装置安全运行，制定本规范。

本规范适用于新建、改建和扩建建筑物防雷工程的施工验收。

二、施工验收要求1. 施工前审查防雷及接地工程施工前，应对设计文件及施工图进行审查，确认后方可实施。

审查应包括以下内容：（1）设计文件是否符合国家现行专项标准、规范的相关规定。

（2）施工图是否符合设计文件的要求，标注是否清晰、完整。

2. 施工质量控制防雷及接地工程的施工应符合下列要求：（1）接地装置：按照设计图尺寸位置要求，将底板内的接地扁铁、接地螺栓等连接牢固，确保接地电阻符合规定。

（2）防雷引下线及避雷带：安装位置、高度、间距应符合设计要求，固定牢固，连接可靠。

（3）等电位连接：建筑物内的金属物体、设备、线路等应与接地系统进行等电位连接，确保电气设备安全运行。

（4）电涌保护器：安装位置、型号、规格应符合设计要求，与接地系统连接可靠。

3. 施工验收程序防雷及接地工程验收应按下列程序进行：（1）施工单位自检：施工完成后，施工单位应进行自检，自检合格后向监理单位报告。

（2）监理单位验收：监理单位对施工质量进行验收，验收合格后签署验收意见。

（3）防雷检测单位检测：防雷检测单位对防雷工程进行检测，检测合格后出具检测报告。

（4）验收部门审查：验收部门对验收材料进行审查，符合要求后办理验收手续。

三、验收要求1. 验收材料施工验收应提交以下材料：（1）设计文件、施工图审查意见。

（2）施工单位自检报告。

（3）监理单位验收意见。

（4）防雷检测报告。

（5）其他相关资料。

2. 验收标准防雷及接地工程验收应符合国家现行专项标准、规范的相关规定。

四、验收结论验收部门应对防雷及接地工程进行综合评价，作出验收结论。

验收结论分为合格、不合格。

合格表示防雷工程施工质量符合规定，可以投入使用；不合格表示防雷工程施工质量不符合规定，不得投入使用。
