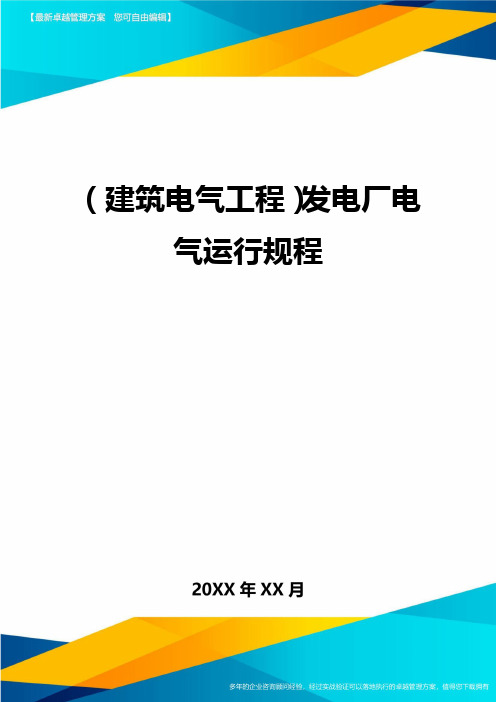

（建筑电气工程）发电厂电气运行规程批准：审定：审核：编写：前言本规程是集控运行人员进行操作、调整、处理异常、事故的依据，所有运行人员应按本规程的规定进行操作。
本规程依据《300MW级机组运行典型规程》、设备生产厂家的相关图纸、说明书、逻辑图、《安全规程》、相近设备电厂运行规程，并结合现场实际工作经验编制而成。
由于编者水平有限，本规程难免有错误和不当之处，恳请各位专家、同事批评指正。
下列人员应熟悉本规程的全部或部分：1)生产副总经理、技术总监；2)技术支持部、发电部总经理、助理总经理及各专业主管；3)安监人员；4)所有运行人员、相关检修人员。
本规程自下发之日起执行。
二零零九年六月修订说明：下面指出的修订，指的是较大的改动，对单纯词句修改，不再予以说明。
一、发电机4.1.4 励磁控制——根据装置说明书和现场情况，进行了修改。
5.2发电机并、解列操作——根据现场情况，进行了修改。
5.5 发电机附属设备——增加。
6.2.1.1 发电机定子电压异常及6.2.5 发电机定子三相电流不平衡及非全相——修订6.3 发电机事故处理——修订二、变压器3.2 变压器过负荷运行规定——已根据厂家技术协议修改。
4.1.1主变冷却器方式细化。
4.3 干式变温度参数已根据现场整定值修改。
三、220kV系统3.2.2 系统运行方式——有修改。
4.3 配电装置五防——原规程第七章精简并结合现场实际而得。
4输变电系统运行监视——升压站装置有增补，互感器、避雷器部分通用于全厂配电设备。
6异常事故处理——异常事故作合并，母线电压消失的处理原则做了修改四、厂用电3.1.7快切作修删4.2 低压框架式断路器脱扣器简介和检查——增加4.3 机组切换厂用电规定——有增补6.2.3 直流系统的操作规定——有增补8 6kV变频器——增加五、继电保护5.3.3 母差保护MNP－2型模拟盘简介——有增补6 发变组保护——保护配置根据现场作修改8 400V保护配置——增加9 快切——修订10安稳系统——增加11 AVC——增加目录第一章发电机运行规程 (1)1主题内容与适用范围 (1)2规范性引用文件 (1)3发电机许可运行方式 (1)4发电机励磁系统规定 (5)5发电机日常维护操作 (7)6发电机异常运行及事故处理 (13)第二章电力变压器运行规程 (24)1主题内容与适用范围 (24)2规范性引用文件 (24)3变压器许可运行方式 (24)4变压器冷却装置运行规定 (27)5分接开关运行规定 (29)6变压器监视、操作与日常维护原则 (29)7变压器的异常运行及事故处理 (32)第三章220 KV系统运行规程 (37)1主题内容与适用范围 (37)3220 K V系统正常运行方式 (37)4输变电系统的运行监视、操作 (38)5220K V升压站运行规定 (44)6输变电系统异常及事故处理 (50)第四章厂用电系统运行规程 (60)1主题内容与适用范围 (60)2规范性引用文件 (60)3厂用电系统正常运行方式 (60)4厂用电系统的运行监视、操作 (64)5柴油发电机 (67)6直流系统 (69)7UPS电源系统运行方式 (73)86K V变频器 (78)9厂用电系统的异常及事故处理 (81)第五章继电保护及自动装置运行规程 (89)1主题内容与适用范围 (89)2规范性引用文件 (89)3总则 (89)4220 K V线路保护及自动装置 (91)5220 K V母线保护 (93)7启备变保护 (98)8厂用电系统保护与自动装置 (100)96 K V厂用电源快速切换装置 (103)10安稳控制 (105)11自动电压控制装置AVC (108)第六章电动机运行规程 (111)1主题内容与适用范围 (111)2规范性引用文件 (111)3电动机正常运行规定 (112)4电动机的运行操作、监视 (114)5电动机异常及事故处理 (116)第一章发电机运行规程1 主题内容与适用范围本规程规定了＃1、2发电机的许可运行方式、操作、监视、维护、异常运行及事故处理的规则。
电气运行操作规程
《电气运行操作规程》
在电力行业中，电气设备的运行操作非常关键，任何差错都可能导致设备损坏甚至事故发生。
因此，为了保障电力系统的安全和稳定运行，制定一套严格的电气运行操作规程是至关重要的。
电气运行操作规程是为了规范电力系统的运行操作，保障操作人员和设备的安全、高效运行而制定的一系列规定和标准。
这些规程通常包括设备操作的基本要求、操作流程、安全注意事项、紧急救援预案等内容。
首先，电气运行操作规程会明确设备操作的基本要求，包括操作人员的资质要求、操作流程和操作规定等。
这些规程的制定是为了保证操作人员具备足够的知识和技能，能够正确、规范地进行设备操作。
其次，规程还会对设备的操作流程进行详细规定，包括设备操作的步骤、操作方法、注意事项等。
这样可以确保操作人员在进行设备操作时能够按照规定的流程进行，避免出现操作失误或疏忽。
在规程中还会包括一些安全注意事项，例如设备操作时需要戴好安全帽、绝缘手套等防护用具，禁止在高压设备附近吸烟、使用火种等。
这些注意事项是为了避免操作人员在操作时发生安全事故，确保其人身安全。
此外，规程中还通常会包括紧急救援预案，规定设备操作过程中发生突发状况时的处理方法和应急措施。
这样可以在事故发生时能够及时、有效地进行处置，最大程度地减少损失。
总之，电气运行操作规程是电力系统安全运行的重要保障。
通过制定和执行规范的运行操作规程，可以保证设备操作的安全性和稳定性，为电力系统的安全生产和运行提供坚实保障。

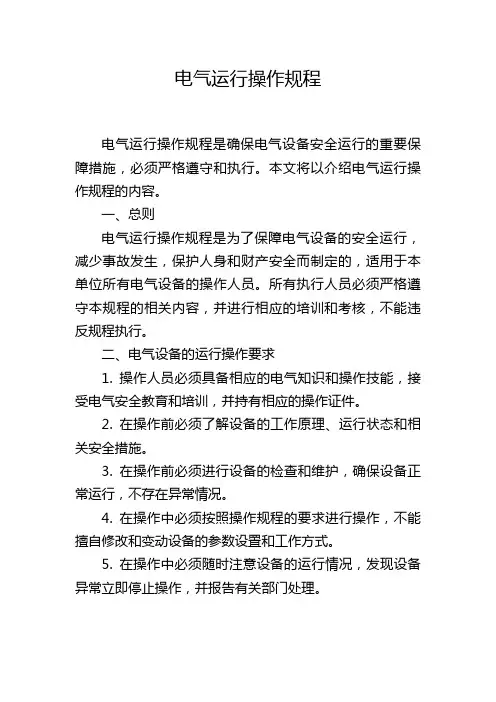

电气运行操作规程电气运行操作规程是确保电气设备安全运行的重要保障措施，必须严格遵守和执行。
本文将以介绍电气运行操作规程的内容。
一、总则电气运行操作规程是为了保障电气设备的安全运行，减少事故发生，保护人身和财产安全而制定的，适用于本单位所有电气设备的操作人员。
所有执行人员必须严格遵守本规程的相关内容，并进行相应的培训和考核，不能违反规程执行。
二、电气设备的运行操作要求1. 操作人员必须具备相应的电气知识和操作技能，接受电气安全教育和培训，并持有相应的操作证件。
2. 在操作前必须了解设备的工作原理、运行状态和相关安全措施。
3. 在操作前必须进行设备的检查和维护，确保设备正常运行，不存在异常情况。
4. 在操作中必须按照操作规程的要求进行操作，不能擅自修改和变动设备的参数设置和工作方式。
5. 在操作中必须随时注意设备的运行情况，发现设备异常立即停止操作，并报告有关部门处理。
6. 在操作中必须做好安全防护工作，佩戴好相关的个人防护装备，确保人身安全。
7. 在操作中必须注意设备周围的环境，保持设备周边的整洁和无障碍，并避免设备受到外界干扰和损坏。
8. 在操作结束后必须对设备进行检查和维护，做好记录，并确保设备处于安全状况。
三、操作规程的具体要求1. 进入操作场所前，必须穿戴好工作服和防静电鞋，同时检查个人配备的防护设备是否完好。
2. 操作前必须查看设备的电气接线图和设备运行参数，了解设备的工作原理和运行情况。
3. 操作前必须对设备进行检查、维护和清洁，确保设备处于正常工作状态。
4. 操作时必须按照设备的操作流程进行操作，不能随意操作设备，尤其是对高压设备。
5. 操作时必须随时注视设备的运行情况，发现异常立即停止操作，并报告相关人员处理。
6. 操作过程中必须时刻保持清醒和警觉，不能饮酒或使用药物。
7. 操作结束后必须按照操作规程进行设备的检查和维护，并做好记录。
8. 若发生设备故障或事故，必须立即停止操作，并按照规定报告有关部门处理。

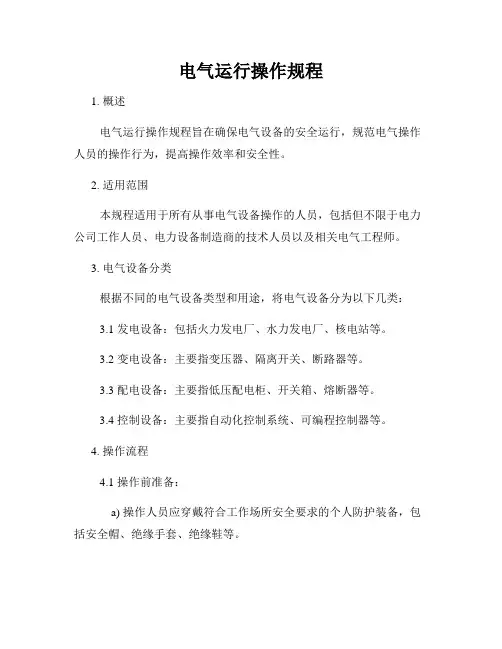

电气运行操作规程1. 概述电气运行操作规程旨在确保电气设备的安全运行，规范电气操作人员的操作行为，提高操作效率和安全性。
2. 适用范围本规程适用于所有从事电气设备操作的人员，包括但不限于电力公司工作人员、电力设备制造商的技术人员以及相关电气工程师。
3. 电气设备分类根据不同的电气设备类型和用途，将电气设备分为以下几类：3.1 发电设备：包括火力发电厂、水力发电厂、核电站等。
3.2 变电设备：主要指变压器、隔离开关、断路器等。
3.3 配电设备：主要指低压配电柜、开关箱、熔断器等。
3.4 控制设备：主要指自动化控制系统、可编程控制器等。
4. 操作流程4.1 操作前准备：a) 操作人员应穿戴符合工作场所安全要求的个人防护装备，包括安全帽、绝缘手套、绝缘鞋等。
b) 操作人员应仔细阅读设备操作手册，了解设备的基本原理、操作流程和注意事项。
c) 操作人员应检查设备和周边环境是否存在安全隐患，如漏电、短路等。
4.2 操作过程：a) 操作人员应按照设备操作手册的要求进行操作，切勿随意调整设备参数。
b) 在操作过程中，应严格按照设备的运行规范进行操作，并密切观察设备的运行状态，如异常情况应及时报告上级。
c) 操作人员应保持设备周围的整洁，避免杂物堆积，确保通风良好。
d) 操作人员应保持良好的操作习惯，如不随意触摸裸露的导线或设备部分，不在设备周围吸烟等。
4.3 操作后工作：a) 操作结束后，应仔细检查设备的运行状态和参数是否正常。
b) 将操作过程中记录的问题或异常情况整理成报告，并提交上级审核或处理。
c) 将操作过程中使用的工具和材料归位妥善保管，避免丢失或造成安全隐患。
5. 安全警示5.1 电气设备的操作应严格按照规程要求进行，切勿擅自改变设备参数或操作程序。
5.2 操作人员应时刻保持警惕，发现设备异常或故障应及时报告，切勿盲目继续操作。
5.3 在操作过程中应注意防止触电、电弧等危险，戴好绝缘手套并确保设备断电后再进行检修或操作。
电气运行规程受控状态：文件编号：ZJBH-QEW-PR-403. 发文序号：编制：审核：批准：实施日期：年月日目录1 目的 (1)2 范围 (1)3 职责 (1)4 电气运行管理制度 (1)4.1 运行人员的职责、纪律 (1)4.1.1 运行人员的职责 (1)4.1.2 运行人员的纪律 (2)4.2 运行人员的岗位责任 (2)4.2.1 班长的职责 (2)4.2.2 值班员的职责 (4)4.2.3 监盘守则 (5)4.3 交接班制度 (5)4.3.1 接班制度 (5)4.3.2 交班制度 (6)4.4 巡回检查制度 (7)4.5 操作票制度 (8)4.6 设备管理制度 (10)4.6.1 设备管理的规定 (10)4.6.2 设备缺陷管理 (11)4.6.3 设备场地清洁卫生制度 (11)4.7 定期工作 (12)5 技术规程 (13)5.1 电气机组运行 (13)5.1.1 发电机运行规程 (13)5.1.2 消弧消谐及过电压保护装置 (33)5.1.3 装置微机综合控制器 (37)5.1.4 变压器运行规程： (37)5.1.5 电动机运行规程 (42)5.1.6 配电装置运行规程： (52)5.1.7 直流系统运行规程： (55)6 电气机组故障处理 (61)6.1 事故处理的一般原则 (61)6.2 发电机的事故处理 (64)6.2.1 发电机不同期并列： (64)6.2.2 发电机发生强烈震荡或失去同期： (65)6.2.3 发电机过负荷： (65)6.2.4 发电机部分温度异常： (66)6.2.5 发电机变为调相机运行： (67)6.2.6 发电机失去励磁： (68)6.2.7 发电机逆励运行： (69)6.2.8 运行中发电机个别表计指示失常： (69)6.2.9 空冷器漏水： (70)6.2.10 励磁回路绝缘电阻突然降低： (70)6.2.11 发电机起动时电压升不起： (70)6.2.12 发电机开关自动跳闸： (71)6.2.13 10KV系统一相接地 (72)6.2.14 励磁回路一点接地 (73)6.2.15 直流系统接地故障 (74)6.3 电动机事故处理： (75)6.4 隔离开关、电压互感器、电流互感器、真空开关故障处理 (77)6.4.1 隔离开关故障或误操作 (77)6.4.2 电压互感器故障 (78)6.4.3 电流互感器故障 (79)6.4.4 真空开关拒绝合闸 (79)6.4.5 真空开关拒绝跳闸 (80)6.4.6 发生下列情况之一应立即将开关停电： (81)6.4.7 系统周率降低的事故处理 (81)6.4.8 母线事故处理 (81)6.5 继电保护及自动装置运行规程 (82)6.5.1 继电保护及自动装置正常运行的一般规程： (82)6.5.2 发电机继电保护及自动装置 (83)7 电气设备的消防规程 (84)7.1 总则 (84)7.2 电气设备的防火措施。
神火电厂电气运行规程神火工业园电厂二00四年目录第1章系统运行规程 (1)1.1 主系统运行方式 (1)1.2 厂用系统运行方式 (2)1.3 倒闸操作 (3)1.4 系统专门运行及事故处理 (8)第2章发电机运行规程 (11)2.1 发电机及励磁系统设备规范 (11)2.2 发电机内冷水系统运行规定 (11)2.3 发电机励磁系统 (12)2.4 发电机正常运行中的监视 (14)2.5 发电机及励磁系统运行中的检查与爱护 (17)2.6 发电机的启动、并列及停机 (19)2.7 发电机的专门运行及事故处理 (22)第3章变压器运行规程 (30)3.1 变压器设备规范 (30)3.2 变压器的运行规定 (30)3.3 变压器的检查、投停与爱护 (37)3.4 变压器的专门运行及事故处理 (40)第4章电动机运行规程 (44)4.1 电动机设备规范 (44)4.2 电动机的运行规定 (44)4.3 电动机的起动时刻及检查与爱护 (46)4.4 电动机的专门运行及事故处理 (48)第5章直流系统运行规程 (53)5.1 直流系统设备概况 (53)5.2 直流系统运行方式 (54)5.3 直流系统检查内容 (56)5.4 直流系统专门运行及事故处理 (57)第6章交流不停电电源系统运行规程 (59)6.1 系统概况 (59)6.2 系统操作 (61)6.3 系统检查内容 (62)第7章继电爱护及自动装置运行规程 (63)7.1 继电爱护的运行规定 (63)7.2 爱护配置 (64)7.3 自动装置 (67)第8章配电装置运行规程 (67)8.1 配电装置设备规范 (67)8.2 母线与刀闸 (67)8.3 开关 (70)8.4 电压、电流互感器 (75)8.5 避雷器 (78)8.6 电缆 (79)第一章系统运行规程1．1 主系统运行方式1．1．1 主系统运行方式的原则：1、双母线运行时每条母线均应接有电源元件，负荷分布平均，并使流过母联开关的电流达到最小值。
火力发电厂电气运行规程1. 引言火力发电厂是一种重要的能源供应设施，其正常的电气运行对于维持电力系统的稳定和可靠供应至关重要。
电气运行规程旨在确保火力发电厂的电气系统安全和高效运行，提供操作人员在电气系统运行中的准则和指导。
2. 适用范围本规程适用于火力发电厂的电气设备、电气系统和电气系统运行人员。
3. 职责与权限3.1 系统管理人员系统管理人员负责制定和实施火力发电厂的电气系统管理政策和规程，确保电气系统平稳运行，并负责指导和监督电气系统运行人员的工作。
3.2 电气系统运行人员电气系统运行人员负责火力发电厂电气系统的日常运行，包括设备操作、安全检查、故障排除等工作。
3.3 安全员安全员负责监督和检查电气系统的安全管理工作，包括风险评估、事故预防和应急准备等。
4. 日常运行规程4.1 运行检查每天开始前，电气系统运行人员应当对各电气设备进行检查，包括但不限于变压器、开关设备、发电机等。
检查内容包括设备的外观、接线、绝缘状况等。
4.2 电气设备操作电气设备的操作应按照操作手册进行，严禁擅自操作或将电气设备用于非正常用途。
操作人员应定期接受培训，了解设备操作规程和安全操作要求。
4.3 事故报告与处理发现电气设备故障或事故时，应立即向上级报告，并按规定进行处理。
对于较大的故障或事故，应及时进行调查和分析，并采取措施避免类似事件的再次发生。
5. 安全管理规程5.1 安全意识培训公司应定期组织电气系统运行人员进行安全意识培训，包括安全操作规程、事故案例分析等内容，提高工作人员的安全意识和应急处理能力。
5.2 风险评估与管理公司应进行电气系统风险评估，并根据评估结果制定相应的风险管理措施。
对于高风险的操作，应采取额外的安全措施并加强监督。
5.3 应急预案公司应制定电气系统故障和事故处理的应急预案，明确各岗位人员的责任和应急处置流程。
同时，应定期组织应急演练，使人员熟悉应急预案并能够妥善应对突发情况。
6. 监督与检查公司应定期进行电气系统的监督与检查，查看电气设备的运行状况、操作记录等，确保电气系统的安全和稳定运行。
某公司热电厂电气运行规程编制：XXX预审：XXX审核：XXX批准：XXX文件编号：XXX-XXX-XXX-001版本号：0/版受控状态：分发号：2020-10-10 发布2020-10-10实施某公司热电厂发布文件修改控制页前言一、根据某公司热电厂（以下简称“热电厂”）安全生产工作实际需要，为规范热电厂生产技术管理工作标准化，为运行值班人员提供准确、可执行的运行维护依据，确保人身和设备安全，根据热电厂实际情况，特制定本规程。
二、本规程依据电气设备制造厂家提供的产品说明书、电力设计院设计图纸、《防止电力生产重大事故的二十五项重点要求》等相关资料并结合现场实际情况进行编制。
三、本规程适用于：发电车间单元长、电气运行人员、电气专业技术人员以及管理人员；各职能部室电气专业技术人员以及管理人员；热电厂生产副总以及运行副总工。
目录第一章总则......................................................... - 1 -一、适用范围及引用标准 ................................................. - 1 -二、一般规定 ........................................................... - 1 -三、电气系统概述 ....................................................... - 6 - 第二章发电机运行规定.................................................. - 8 -一、发电机设备规范 ..................................................... - 8 -二、发电机启动操作规定 ................................................ - 10 -三、发电机解列停机操作规定 ............................................ - 14 -四、发电机正常运行中的调整、监视与维护 ................................ - 16 -五、事故处理的原则 .................................................... - 21 -六、同期装置运行规定 .................................................. - 35 - 第三章发电机励磁系统运行规定......................................... - 38 -一、励磁系统设备规范 .................................................. - 38 -二、励磁装置运行规定 .................................................. - 51 -三、励磁系统状态规定 .................................................. - 54 -四、励磁系统操作规定 .................................................. - 55 -五、励磁系统检查规定 .................................................. - 57 -六、励磁系统操作规定 .................................................. - 58 -七、励磁系统的异常运行及事故处理 ...................................... - 58 - 第四章变压器运行规定................................................. - 65 -一、变压器及冷却装置规范 .............................................. - 65 -二、变压器送电前的检查 ................................................ - 78 -三、变压器操作规定 .................................................... - 81 -四、变压器运行规定 .................................................... - 84 -五、变压器运行中检查维护 .............................................. - 88 -六、变压器异常运行及事故处理 .......................................... - 90 - 第五章厂用电动机运行规定............................................. - 97 -一、厂用电动机技术规范 ................................................ - 97 -二、厂用电动机的启动 ................................................. - 108 -三、厂用电动机一般规定 ............................................... - 109 -四、厂用电动机的异常运行及故障处理 ................................... - 112 -五、高压电动机变频器运行规定 ......................................... - 117 - 第六章配电装置运行规定.............................................. - 127 -一、发变组及厂用电配电装置技术规范 ................................... - 127 -二、220kV户内（GIS）配电装置技术规范................................. - 132 -三、配电装置运行规定 ................................................. - 137 -四、配电装置的检查及操作规定 ......................................... - 139 -五、配电装置的异常运行及事故处理 ..................................... - 144 -六、厂用电系统运行方式和事故处理原则 ................................. - 148 -七、220kV户内（GIS）系统运行规定及事故处理........................... - 154 - 第七章直流系统及不停电电源运行规程................................... - 170 - 一、直流系统设备规范及技术性能 ....................................... - 170 -二、直流电源系统组成 ................................................. - 172 -三、直流系统的运行方式及运行规定 ..................................... - 173 -四、直流系统的检查 ................................................... - 175 -五、直流系统的操作 ................................................... - 177 -六、直流系统的异常及事故处理 ......................................... - 178 -七、不停电电源UPS运行规定 ........................................... - 182 - 第八章柴油发电机运行规程............................................. - 187 -一、柴油发电机组技术规范 ............................................. - 187 -二、柴油发电机投入运行前应具备的条件 ................................. - 188 -三、柴油发电机的操作规定 ............................................. - 190 -四、柴油发电机组的运行调整、检查及日常维护 ........................... - 191 -五、柴油发电机异常及故障处理 ......................................... - 193 - 第九章防误闭锁装置................................................... - 201 -一、概述 ............................................................. - 201 -二、UT-2000Ⅳ型主要功能特点 .......................................... - 201 -三、DNYS-1D型电脑钥匙................................................ - 202 -四、防误闭锁装置的基本要求 ........................................... - 203 -五、防误闭锁装置的一般规定 ........................................... - 204 -六、微机防误操作系统的操作方法 ....................................... - 205 -七、UT-2000Ⅳ型微机防误闭锁装置运行中的检查 .......................... - 206 -八、电脑钥匙的使用规定 ............................................... - 206 - 第十章操作岗位职业卫生相关规定....................................... - 208 -一、概述 ............................................................. - 208 -二、职业卫生操作规程 ................................................. - 208 -第一章总则一、适用范围及引用标准(一)适用范围1.本规程系某公司热电厂2×330MW机组电气系统及电气设备的调度管理、运行方式、运行检查、维护、倒闸操作及事故处理的基本原则。

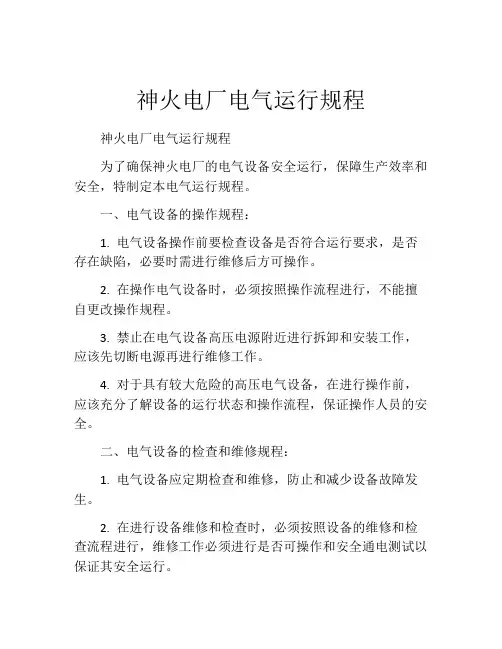

神火电厂电气运行规程神火电厂电气运行规程为了确保神火电厂的电气设备安全运行，保障生产效率和安全，特制定本电气运行规程。
一、电气设备的操作规程：1. 电气设备操作前要检查设备是否符合运行要求，是否存在缺陷，必要时需进行维修后方可操作。
2. 在操作电气设备时，必须按照操作流程进行，不能擅自更改操作规程。
3. 禁止在电气设备高压电源附近进行拆卸和安装工作，应该先切断电源再进行维修工作。
4. 对于具有较大危险的高压电气设备，在进行操作前，应该充分了解设备的运行状态和操作流程，保证操作人员的安全。
二、电气设备的检查和维修规程：1. 电气设备应定期检查和维修，防止和减少设备故障发生。
2. 在进行设备维修和检查时，必须按照设备的维修和检查流程进行，维修工作必须进行是否可操作和安全通电测试以保证其安全运行。
3. 禁止在高压电源附近进行非必要的拆卸和安装工作，应该先切断电源再进行维修工作。
4. 在进行检查和维修电气设备时，必须正确使用维修工具和安全设备，确保维修人员本身的安全。
三、电气设备的备品备件管理规程：1. 在进行备品备件管理时，必须要将备品备件统一编号，记录详细的备件的数量和型号，并严格按入库、出库管理。
2. 对于备品备件，在存储过程中，必须注意保护备品备件免受损坏。
3. 在使用备品备件时，优先选择使用已有的备品备件，再选择进一步进货。
四、电气设备的保护规程：1. 在进行电气设备的保护时，必须匹配电气设备本身的规格和需要，其中保护电流及保护电压等参数需要严密匹配。
2. 禁止在电气设备保护过程中，擅自更改保护参数或更改保护方式。
3. 在电气设备发生故障时，必须及时切断电源进行检查和维修，以避免二次损坏。
五、电气设备的跨界接线规程：1. 禁止进行离散输入和输出信号的跨界接线，同一设备的输入和输出信号应该进行区别化接线。
2. 对于几个设备的跨界接线，必须合理安排接线顺序，避免输入和输出信号间的相互干扰。
3. 在进行跨界接线时，必须进行电气参数的匹配，保证设备的安全运行。

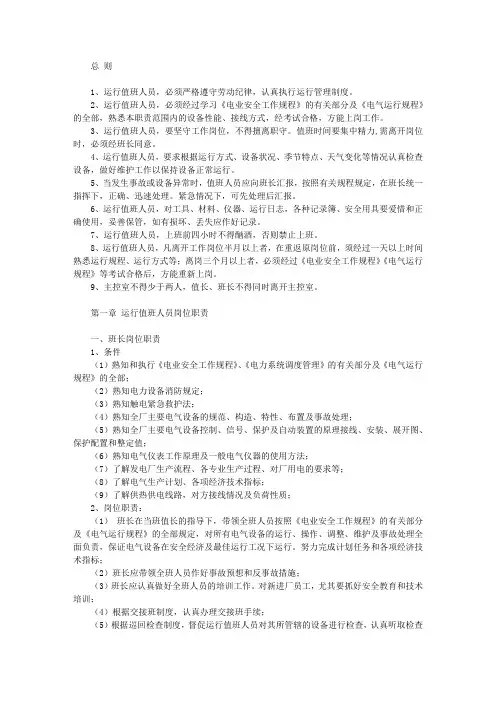

总则1、运行值班人员，必须严格遵守劳动纪律，认真执行运行管理制度。
2、运行值班人员，必须经过学习《电业安全工作规程》的有关部分及《电气运行规程》的全部，熟悉本职责范围内的设备性能、接线方式，经考试合格，方能上岗工作。
3、运行值班人员，要坚守工作岗位，不得擅离职守。
值班时间要集中精力,需离开岗位时，必须经班长同意。
4、运行值班人员，要求根据运行方式、设备状况、季节特点、天气变化等情况认真检查设备，做好维护工作以保持设备正常运行。
5、当发生事故或设备异常时，值班人员应向班长汇报，按照有关规程规定，在班长统一指挥下，正确、迅速处理。
紧急情况下，可先处理后汇报。
6、运行值班人员，对工具、材料、仪器、运行日志，各种记录簿、安全用具要爱惜和正确使用，妥善保管，如有损坏、丢失应作好记录。
7、运行值班人员，上班前四小时不得酗酒，否则禁止上班。
8、运行值班人员，凡离开工作岗位半月以上者，在重返原岗位前，须经过一天以上时间熟悉运行规程、运行方式等；离岗三个月以上者，必须经过《电业安全工作规程》《电气运行规程》等考试合格后，方能重新上岗。
9、主控室不得少于两人，值长、班长不得同时离开主控室。
第一章运行值班人员岗位职责一、班长岗位职责1、条件（1）熟知和执行《电业安全工作规程》、《电力系统调度管理》的有关部分及《电气运行规程》的全部；（2）熟知电力设备消防规定；（3）熟知触电紧急救护法；（4）熟知全厂主要电气设备的规范、构造、特性、布置及事故处理；（5）熟知全厂主要电气设备控制、信号、保护及自动装置的原理接线、安装、展开图、保护配置和整定值；（6）熟知电气仪表工作原理及一般电气仪器的使用方法；（7）了解发电厂生产流程、各专业生产过程、对厂用电的要求等；（8）了解电气生产计划、各项经济技术指标；（9）了解供热供电线路，对方接线情况及负荷性质；2、岗位职责：（1）班长在当班值长的指导下，带领全班人员按照《电业安全工作规程》的有关部分及《电气运行规程》的全部规定，对所有电气设备的运行、操作、调整、维护及事故处理全面负责，保证电气设备在安全经济及最佳运行工况下运行。
（建筑电气工程）神火电厂电气运行规程电气运行规程神火工业园电厂二00四年目录第1章系统运行规程 (1)1.1主系统运行方式 (1)1.2厂用系统运行方式 (2)1.3倒闸操作 (3)1.4系统异常运行及事故处理 (8)第2章发电机运行规程 (11)2.1发电机及励磁系统设备规范 (11)2.2发电机内冷水系统运行规定 (11)2.3发电机励磁系统 (12)2.4发电机正常运行中的监视 (14)2.5发电机及励磁系统运行中的检查与维护 (17)2.6发电机的启动、并列及停机 (19)2.7发电机的异常运行及事故处理 (22)第3章变压器运行规程 (30)3.1变压器设备规范 (30)3.2变压器的运行规定 (30)3.3变压器的检查、投停与维护 (37)3.4变压器的异常运行及事故处理 (40)第4章电动机运行规程 (44)4.1电动机设备规范 (44)4.2电动机的运行规定 (44)4.3电动机的起动时间及检查与维护 (46)4.4电动机的异常运行及事故处理 (48)第5章直流系统运行规程 (53)5.1直流系统设备概况 (53)5.2直流系统运行方式 (54)5.3直流系统检查内容 (56)5.4直流系统异常运行及事故处理 (57)第6章交流不停电电源系统运行规程 (59)6.1系统概况 (59)6.2系统操作 (61)6.3系统检查内容 (62)第7章继电保护及自动装置运行规程 (63)7.1继电保护的运行规定 (63)7.2保护配置 (64)7.3自动装置 (67)第8章配电装置运行规程 (67)8.1配电装置设备规范 (67)8.2母线与刀闸 (67)8.3开关 (70)8.4电压、电流互感器 (75)8.5避雷器 (78)8.6电缆 (79)第一章系统运行规程1．1主系统运行方式1．1．1主系统运行方式的原则：1、双母线运行时每条母线均应接有电源元件，负荷分布均匀，并使流过母联开关的电流达到最小值。
2、启/备变与系统联络线应运行在同一条母线上，当厂用电全部失去时，可迅速从系统取得电源。
3、继电保护要满足要求。
4、便于事故处理。
1．1．2中性点运行方式：1、110KV系统在正常运行时，南母和北母应各有一中性点接地。
2、#1主变投入运行前110KV侧中地刀应投入。
3、启/备变投入运行前110KV侧中地刀应投入。
1．1．3110KV系统运行方式：1、正常运行方式：母联开关110在合闸状态，双母线联络运行。
负荷分配如下：南母：北母：2、允许运行方式：单母线运行，所有元件接在同一条母线上运行；1．2厂用系统运行方式1．2．16KV系统正常运行方式：#1机设置6KVⅠA段、6KVⅠB段两个半段母线，其工作电源由61高压厂用工作变压器提供。
启/备变作为#1机投入时的启动电源及正常运行时的备用电源。
正常运行时，6KVⅠA、6KVⅠB段厂用电快切装置投入。
1．2．2380V系统正常运行方式：1、380V工作ⅠA段、ⅠB段由41低压工作厂变供电。
2、380V公用ⅠA段、ⅠB段由#1低压公用厂变供电。
3、380V备用Ⅰ段由40低压备用厂变供电，作为380V工作ⅠA段、ⅠB段和380V公用ⅠA段、ⅠB段的备用电源，各段微机备用电源自投装置（BZT）正常投入。
4、380V除尘Ⅰ段由#1除尘变供电，380V除尘备用段由#0除尘变供电，并作为作380V除尘Ⅰ段的备用电源，微机备用电源自投装置（BZT）正常投入。
5、380V输煤Ⅰ段、Ⅱ段分别由#1、#2输煤变供电，并且两台输煤变互为备用。
6、380V区Ⅰ段、区Ⅱ段分别由#1、#2厂区化水变供电，厂区化水备用变作为区Ⅰ段、区Ⅱ段的备用电源，各段微机备用电源自投装置（BZT）正常投入。
1．3倒闸操作1．3．1倒闸操作总则：1、倒闸操作应根据调度和值长的命令执行，适用于与现场实际相符、合格的操作票且需两人进行，一人操作，一人监护。
2、线路停电时，应按照开关、线路侧刀闸、母线侧刀闸的顺序进行操作，送电时与上述顺序相反。
3、110KV系统进行倒母线操作时，应先查母联开关在合闸位置，然后取下母联开关控制电源，且母差保护要作相应改变，再进行倒闸操作。
4、用母联开关对母线充电时，应投入母联充电保护，充电正常后退出。
5、发变组用主开关与系统并列，应使用自动准同期方式，同期条件满足后投入并列，不得用手动方式并列。
6、正常情况下断开发变组主开关将发变组与系统解列，应确保使发变组主开关有功、无功负荷等于或接近于零。
7、变压器停电时，应先拉低压侧开关，后拉高压侧开关，送电时与上述顺序相反，不允许用刀闸向变压器送电。
8、高压厂用电源切换操作，应利用厂用电快切装置进行，若快切装置故障时，工作与备用厂变同期时可先合后拉，不同期先拉后合。
9、拉开刀闸或小车开关前，必须检查开关在分闸状态。
10、双回路供电的动力盘和热工专用盘的电源倒换操作时，应在其电源侧电压差不大于10V的情况下进行先合后拉；否则先拉后合。
11、各发电机出口PT因故需停用或在运行中取下其二次保险须经值长批准，若由此可能引起有关二次电压回路失压时，应将之所供低电压保护及自动装置退出运行，待恢复正常后再投入所退保护及自动装置。
12、设备（或线路）投入备用或主开关合闸送电前，有关保护应检查投入；设备（或线路）退出后，保护压板是否退出按有关规定或具体通知执行，无明确规定退出时一般不退出。
1．3．2典型操作：以下仅为操作原则，不得作为操作票直接使用。
（一）、110KV双母线倒成单母线：l、母线保护投“单母运行”压板2、查母联开关在合闸状态3、断开母联开关操作电源4、合上一出线元件需运行母线上的刀闸5、查该刀闸已合好6、拉开该出线元件需停运母线上的刀闸7、查该刀闸已拉开8、查网控机操作画面上刀闸位置指示正确9、重复步骤4—8，直到所有元件全部倒完10、查母联开关无电流11、合上母联开关操作电源，断开母联开关12、将母联开关解除备用13、将停电母线PT解除备用14、根据需要布置安措（二）、11OKV单母线倒双母线：1、检查工作票已全部终结2、安全措施已拆除3、检查110KV母线系统正常4、停电母线PT恢复备用5、母联开关恢复备用6、投入母联充电保护压板7、投入母联开关动力电源和操作电源8、合上母联开关，检查充电正常9、退出充电保护压板10、断开母联开关操作电源11、合上一出线元件需投运母线上的刀闸12、查该刀闸已合好13、拉开该出线元件需停运母线上的刀闸14、查该刀闸已拉开15、查网控机操作画面上刀闸位置指示正确16、重复步骤11-15，直到正常运行在该母线上的元件全部都倒至该母线上17、送上母联开关操作电源18、切换母线保护柜上运行方式压板至“双母运行”位置（三）、110KV线路开关恢复送电：1、查有关工作票已终结，安措己拆除2、查保护投入正常3、查开关在分闸状态4、合上母线侧某刀闸5、查母线侧刀闸己合好6、合上线路侧刀闸7、查线路侧刀闸己合好8、送上开关操作电源9、投入该线路开关同期装置10、上该线路开关11、退出该线路开关同期装置12、投入该线路重合闸（四）、110KV线路开关停电：1、接值长令2、模拟操作3、在CRT上查相应线路负荷到0或最小4、退该线路重合闸5、断线路主开关6、检查开关已断开7、断开开关操作电源和动力电源8、拉开线路侧刀闸9、查线路侧刀闸已拉开10、拉开母线侧刀闸11、查母线侧刀闸已拉开（五）、启/备变恢复送电1、查启/备变工作票已终结2、查启/备变安措已拆除3、查启/备变一次系统、二次系统均正常4、测启/备变绝缘合格5、查启/备变保护投入正常6、投入启/备变中地7、送上启/备变风扇电源8、投入启/备工作风扇9、合上启/备变主开关母线侧某刀闸10、合上6KV备用段上各小车刀闸11、送上启/备变开关动力电源和操作电源12、合上启/备变主开关13、查6KV备用段电压正常14、合上60ⅠA开关15、查6KVⅠA段母线电压正常16、合上60ⅠB开关17、查6KVⅠB段母线电压正常（六）、启/备变停电1、查60ⅠA、60ⅠB开关均已断开2、在DCS画面上将6KV各段快切装置切至“出口闭锁”位置3、将60ⅠA、60ⅠB开关停电4、断开启/备变主开关5、断开启/备变主开关动力电源和操作电源6、断开6KV备用段上各小车刀闸7、断开启/备变主开关母线侧刀闸8、将启/备变工作风扇停用9、断开启/备变风扇电源（七）、6KV开关恢复送电：l、查开关工作票终结，设备具备投运条件2、查“远方／就地”切换开关在“中间”位置3、查工作电源开关在分闸位置4、送上开关动力电源和操作电源5、将开关摇至试验位置6、插上二次插头7、将开关摇至工作位置8、将“远方／就地”切换开关打至“远方”位置（八）、6KV开关停电：l、将“远方／就地”切换开关打在“中间”位置2、查开关在分闸位置3、将开关摇至试验位置4、取下开关二次插头5、将开关摇至停电位置6、断开开关动力电源和操作电源1．4系统异常运行及事故处理1．4．1事故处理的原则1、迅速解除事故对人身和设备的威胁，限制的发展，消除事故根源。
2、尽一切可能保证厂用电源不失去。
3、尽可能保持设备继续运行，不中断重要用户的正常供电。
4、尽快对已停电的用户恢复供电。
5、调整系统运行方式使其恢复正常。
1．4．2系统电压异常处理1、正常运行时电压一般不能低于额定值的±5%，最低不能低于90%，各级电压允许变动范围如下：110KV系统U℮：115KV正常允许范围：110—120.7KV15.75KV系统U℮：15.75KV正常允许范围：14.96—16.53KV6KV系统U℮：6.3KV正常允许范围：6.0—6.6KV2、若电压超出允许范围，运行人员应及时调整或联系调度调整，使母线电压恢复正常。
3、若发电机正常带满负荷而母线电压仍低于允许值，必要时，可以降低有功增加无功。
1．4．3系统频率异常处理系统频率正常应保持在50土0.5㎐，在此范围内发电机可带额定负荷。
1．4．4110KV母线失压1、若为PT回路故障造成母线电压指示为0者，按处理PT事故规定处理。
2、确认母线失压后应立即断开失压母线上未跳闸开关，并将跳闸开关复位3、迅速恢复受到影响的厂用电4、迅速查明保护动作情况5、报告值长及有关领导6、立即派人到现场查明故障点，隔离故障点后，向故障母线试送电或零起升压。
7、若故障母线不能立即恢复，应将该母线负荷倒至另一母线运行。
若双母线同时失压，则用#1机组维持厂用电运行，同时联系调度，查明原因，尽快恢复。
不能维持厂用电运行时，按全厂失电处理。
8、若母线失压故障点未找到，检查系统正常，疑为保护误动作，可在采取第2条措施后，立即试送电，但对拒动的开关应做检查，试验后才能送电。
