1. 静设备施工技术措施及方案
1.1.编制说明
本施工方案是针对中国石化仪征化纤股份有限公司10万吨/年1,4-丁二醇项目第一标段中静设备安装施工而编制的。本装置静设备主要工作量：反应器4台、塔器安装8台，容器储罐安装48台，换热设备60台。静设备的吊装详见大型设备吊装方案。
1.2.编制依据
1.2.1.《1,4-丁二醇项目施工总承包招标文件》
1.2.2.《工业安装工程质量检验评定统一标准》GB50252-2010
1.2.3.《石油化工静设备安装工程施工技术规程》SH/T3542—2007
1.2.4.《石油化工设备安装工程质量检验评定标准》SH3514-2001
1.2.5.《石油化工施工安全技术规程》SH3505-1999
1.2.6.《压力容器安全技术监察规程》质技监局[1999]154号
1.2.7.《石油化工换热设备施工及验收规范》SH/T3532-2005
1.3.工程施工特点
1.3.1.设备超长、吨位重，在进行设备吊装时一定要统筹计划好吊车的站位
和移位；
1.3.
2.施工现场地方狭窄，交叉作业多，作业面不易展开；
1.3.3.工程工作量大，施工时间较紧迫；
1.3.4.工程质量要求和管理要求高。
1.4.施工准备
1.4.1.收集静设备施工所需的施工规范、技术资料、施工图纸等施工资料；
1.4.
2.配备满足静设备施工要求的施工机具设备（大型设备吊装等）及检验
合格的计量器具及特殊工机具。
1.4.3.编制人力资源需求计划，配备合格的施工、管理人员，确保整体施工
的进度和施工质量；
1.4.4.施工前技术人员应熟悉施工图、规范等有关技术文件，深入施工现场
熟悉施工场地情况，编制合理的施工进度计划、施工技术方案等技术资
料；
1.4.5.施工前向施工班组做好技术交底工作。对班组的技术交底内容主要有：
静设备安装工程施工的特点、施工方案、重点工序的控制、主要技术措
施及质量要求、施工作业的HSE管理等；
1.4.6.熟悉施工现场，特别是大型设备的运输路线的确定及道路处理工作，
同时需要对大型吊车站位的基础进行处理，确保大型设备的运输吊装工
作顺利进行；
1.4.7.加强与建设单位的联系，根据设备到货计划协调施工资源，同时做好
施工先后顺序的调整，确保工程质量和工期要求。
1.5.施工措施及技术要求

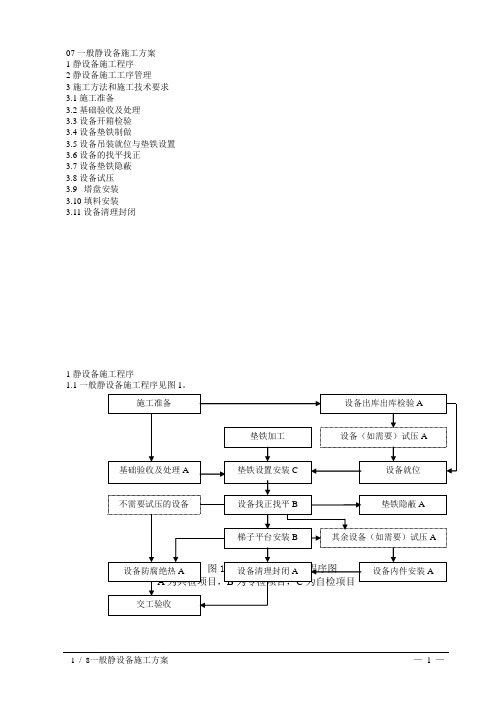

1.5.1.静设备安装施工程序：
施工准备
施工机具准备
基础验收
设备验收
基础预处理
垫铁布置
设备保温
清洗、吹扫
吊装就位
内件安装
检查密封
找平找正
设备试压
交工验收
二次灌浆
梯子平台制作安装
1.5.
2.设备验收
1）静设备到货后应由供应部门组织供应、质检、技术相关人员会同业主和监理工程师参加对到货的设备进行开箱验收，验收应至少包括以下内容：
a）设备是否有出厂合格证或产品质量证明文件及装箱清单、设备技术文件、资料；
b）到货设备的外形尺寸、开孔接管的规格、数量及管口方位，内附件的规
格尺寸和数量是否与设计文件相符；
c）到货设备是否有明显的宏观变形、损坏，表面锈蚀；
d）设备所带的附件、配件及相关的技术资料是否齐全；
2）设备开箱检查后，特别是在现场开箱后，设备及其零、部件及专业工具均应妥善保管，不得使其变形、损坏、锈蚀、错乱或丢失；
3）到货设备进行验收后，应及时填写《设备开箱检验记录》，《设备开箱检验记录》中应写清上条中列出的验收内容，参加设备验收的相关人员均应签字。对在验收过程中发现的问题设备应由业主和监理工程师签字确认，并提出处理意见后，我方才能进行下一工序的施工；
1.5.3.塔内件、反应器内件的验收、检查应符合下列规定：
1）交付安装的塔内件必须符合设计要求，并附有出厂合格证明文件；
2）塔内件开箱应在有关人员参加下，对照装箱单，检查与清点，并填写《开箱检查记录》。记录应包括以下内容：
a）箱号、箱数及包装情况；
b）内件名称、规格、型号及材质；
c）内件的尺寸及数量；
d）缺件、内件表面损伤、变型及锈蚀状况；
1.5.4.基础复验及垫铁布置
1）基础验收
a）基础交付安装时，基础施工单位应提交测量记录及技术资料，安装单位应按下文表格的要求进行相关数据的复测，并办理交接验收手续；
b）基础施工单位应在交付的基础上划出标高基准线、纵横中心线；有沉降观测要求的基础，应有沉降观测点；
c）混凝土基础表面不得有油渍、疏松层、裂纹、蜂窝、空洞及露筋等缺陷；d）基础各部分尺寸的偏差不得超过允许偏差值；
e）预埋地脚螺栓的螺纹应无损坏、锈蚀，且应有保护措施。
块体式混凝土基础质量标准单位：mm
项次检查项目允许偏
差值
检验方法
1 基础坐标位置X、Y（纵、横轴线）20 全站仪或经纬仪、钢尺实测
2 基础各不同平面的标高
-20 水准仪、水平尺和钢尺实测
3 基础上平面外形尺寸±20
水平尺、钢尺实测凸台上平面外形尺寸
-20
凹穴尺寸
+20
4
基础上平面的水平
度（包括地坪上需要
安装设备的部分）
每米 5
水准仪、水平尺和钢尺实测
全长10
5 侧面垂直度每米 5
经纬仪或吊线坠、钢尺实测全高10
6 预埋地脚螺栓
标高（顶端）
+10
水准仪、水平尺和钢尺实测，
见图
垂直度 2
立式
设备
螺栓中心圆直径D1±5
相邻螺栓中心距B（在根
部和顶部两处测量）
±2
卧式
设备
纵向中心距A±5
水准仪、水平尺和钢尺实测，
见图
相邻螺栓中心距B（在根
部和顶部两处测量）
±2
对角线长度之差|C1-C2| 5
7 地脚螺栓预留孔
中心位置10
吊线坠、钢尺实测深度
+20
孔中心线垂直度10
8 预埋件标高（平面）
+5
水准仪或水平尺、钢尺实测中心线位置 5
水平度 5
注：X、Y为相对轴线距离；D1为立式设备地脚螺栓中心圆直径；A为卧式设备纵向地脚螺栓间距；B为相邻地脚螺栓中心距；C1和C2为卧式设备地脚螺栓对角线间距。
钢构架式基础质量标准单位：mm
项次检查项目允许偏差值检验方法
1 立式设备支
撑梁式基础
基础坐标位置X、Y（纵、横轴线）20
全站仪或经纬仪、钢尺
现场实测
基础上平面的标高±3钢尺实测
基础上平面的水平度L1/1000且不大于5 水准仪、水平尺和钢尺实测
地脚螺栓孔
中心圆直径D1±5
吊线坠、钢尺实测，见
图
相邻孔中心距B±2
孔中心线垂直度h1/250且不大于15
2 卧式设备支
座式基础
支座坐标位置X、Y（纵、横轴线）20
全站仪或经纬仪、钢尺
现场实测
支座上平面的标高±3钢尺实测
支座上平面的水平度L2/1000且不大于5 水平仪
支座的垂直度H2/1000 吊线坠
地脚螺
栓孔
纵向中心距A±5
钢尺实测，见图
相邻孔中心距B±2
对角线长度之差|C1-C2| 5
注：X、Y为相对轴线距离；D1为立式设备地脚螺栓中心圆直径；A卧式设备纵向地脚螺栓间距；
B为相邻地脚螺栓中心距；C1和C2为卧式设备地脚螺栓对角线间距；L1为梁的长度；h2为上下两地脚螺栓孔间的距离；L2为支座的长度；H2为支座高度。
a）立式设备基础 b）卧式设备基础
设备地脚螺栓位置检验
f）卧式设备滑动端基础预埋板的上表面应光滑平整，不得有挂渣、飞溅，水平度偏差不得大于2mm/m。混凝土基础抹面不得高出预埋板的上表
面；
2）垫铁安装
a）放置垫铁处外凿成麻面，以100 mm×100 mm面积内有3～5个深度不小于10 mm的麻点为宜。
b）设备吊装前应先将其垫铁放置好。立式设备的垫铁在设备吊装就位前先在四个方向对称放置四组，找好标高和水平，待设备就位后再安装其它各组垫铁并找正找平；卧式设备的垫铁在设备吊装前将需要安装的各组垫铁摆放到位，找好标高和水平再将设备吊装就位，并将其找正和找平；钢结构上的设备采用无垫铁安装；
c）每个地脚螺栓近旁至少应有一组垫铁，垫铁组应尽量靠近地脚螺栓；垫铁组应使用成对斜垫铁，搭接长度应不小于全长的3/4，斜垫铁下面应有平垫铁。
d）相邻两垫铁组间距，视设备底座的刚性程度确定，一般应为500毫米左右；应尽量减少每组垫铁的块数，不超过四块，并应少用薄垫铁，放置平垫铁时，最厚的放在下面，最薄的放在中间，调整后应将各块垫铁互相点焊牢固,然后进行二次灌浆；
e）每组垫铁均应放置整齐平稳，接触良好，垫铁表面的油污等应清除干净，设备找平后，各组垫铁均应被压紧；
f）塔、容器等垂直度、水平度调整后，平垫铁应露出支座底板外缘10-20mm，垫铁组伸入长应超过地脚螺栓，且应保证支座受力均衡，垫铁组高度宜为30-80mm；
g）有加强筋的设备底座，垫铁应垫在加强筋下；
h）用水准仪或水平尺，将各组垫铁顶标高基本调到一致，并使总体标高偏差小于要求的±5mm后，可进行设备吊装就位工作。
1.5.5.设备的安装、找正找平
1）设备安装就位前应明确设备的方位以免出错。设备的找平找正应按基础上的安装基准线（中心标记、水平标记）对应设备上的基准测点进行调整和测量；调整和测量的基准规定如下：
a）设备支承的底面标高应以基础上的标高基准线为基准；
b）立式设备的方位应以基础上距离设备最近的中心线为基准；
c ） 立式设备的铅垂度应以设备两端部的测点为基准；
d ） 设备的中心线位置应以基础上的中心线为基准；
e ） 卧式设备的水平度一般以设备的中心线为基准；
2） 立式设备安装
a ） 设备运送至现场时，应按吊装方案要求的位置及方向，选择适当支撑点
和支撑，并应稳固放置；
b ） 立式设备安装的质量标准应符下表的规定:
立式设备安装质量标准 单位：mm 项次
检查项目 允许偏差值 检验方法 1
支座纵、横中心线位置 D 0≤2000 5 用吊线坠、经纬仪、钢尺现场实测 D 0＞2000 10 2
标高 ±5 3 垂直度 H ≤30000 H /1000
H ＞30000 H /1000且不大于50
4 方位 D 0≤2000 10
D 0＞2000
15 注1：D0为设备的外直径，H 为立式设备两端部测点间的距离。
注2：高度超过20m 的设备，其垂直度的测量工作不应在一侧受阳光照射或风力大于4级的
条件下进行。
注3：方位线沿底座圆周测量。
3） 卧式设备安装
a ） 卧式设备安装的质量标准应符合下表的规定；
卧式设备安装质量标准 单位：mm
项次
检查项目 允许偏差值 检验方法
1
支座纵、横中心线位置 5 用水准仪、透明塑料管、钢尺现场实测 2
标高 ±5 3 水平度
轴向 L/1000 径向 2D0/1000
注：L 为卧式设备两端测点间的距离，D0为设备的外径。
b）轴向水平度偏差宜低向设备的排液方向；有坡度要求的设备，其坡度按设计文件要求执行；
c）滑动端支座接触面应涂润滑脂。地脚螺栓与相应的长圆孔两端的间距，应符合膨胀要求；工艺配管完成后，应松动滑动端支座的螺母，使其与支座板面间留有1 mm～3 mm的间隙，然后再安装一个锁紧螺母；4）设螺栓热态紧固应符合下列规定：
a）螺栓热态紧固次数应符合下表的规定；
b）热态紧固应在保持要求温度24h后进行；
c）紧固螺栓时，设备最大内压力热态紧固最大内压力为：
d）紧固应适度，并有安全措施，保证操作人员安全。
螺栓热态紧固作业温度
设备操作温度一次热紧温度二次热紧温度
250～350℃操作温度—
＞350℃350℃操作温度
5）现场拆装设备法兰连接时，法兰密封面应进行保护，垫片、螺栓应符合以下规定：
a）非金属垫片、金属缠绕式垫片、铁包垫片不得重复使用；
b）大直径垫片需要拼接时，应采用斜口搭接或迷宫形式；
c）铜、铝等金属垫片应进行退火处理；
d）设计温度高于100℃或低于0 ℃的设备，连接法兰的螺栓及螺母应涂以二硫化钼、石墨机油；
e）螺栓的紧固应对称均匀，松紧适度，紧固后螺栓的外露长度应均匀。6）设备平台、梯子安装
a）立式设备从下至上在筒体上划出各层平台标高位置及每层平台悬臂梁的位置。逐层由下向上安装，并同步完成栏杆、扶手和梯子的安装；b）栏杆应横平竖直，栏杆、扶手的转弯处应圆滑，花纹板平台排水孔应钻孔；
c）平台、梯子的螺栓安装方向应一致，螺栓露出螺母的长度应均匀；
d）平台、梯子安装质量应符合下表的规定；
平台、梯子安装质量检验标准单位：mm 项次检查项目允许偏差值检验方法
1 平台标高±15 钢尺检查
2 平台梁水平度3L1/1000且不大于10 水平尺检查
3 承重平台梁侧向弯曲L1/1000且不大于10 钢尺检查
4 梯子宽度+5
0 钢尺检查
5 梯子纵向挠曲矢高L1/1000 拉线、钢尺检查
6 梯子踏步间距±5 钢尺检查
7 直梯垂直度3h3/1000且不大于15 吊线坠、钢尺检查
8 斜梯踏步水平度 5 水平尺检查
9 栏杆高度±5 钢尺检查
10 栏杆立柱间距±10 钢尺检查
注：L1为直梯和平台梁的长度，h3为直梯高度。
7）设备安装找正与找平后应注意设备找平时，应用垫铁（或其它专用调整件）调整，不应用紧固或放松地脚螺栓、局部加压等方法进行调整。
符合要求后将垫铁点焊固定后才允许二次灌浆；
1.5.6.设备压力试验
1）耐压试验用以验证设备无宏观变形(局部膨胀、延伸)及泄漏等各种异常现象；
2）设备在压力试验前，均应进行外部检查，要检查几何形状、焊缝、连接件及衬垫等是否符合要求，管件及附属装置是否齐备，操作是否灵
活、正确、螺栓等紧固件是否紧固完毕。试验前，还应进行内部检查，
要检查内部是否清洁、有无异物，对有封闭记录确认无问题者，可不
打开检查。图样上注明不做耐压试验的部件，试验前应拆除或用盲板
隔离；
3）根据业主方要求在中石化宁波工程公司机械厂、炼化检安公司和浙江
省开元集团公司制造的换热设备，安装前由相关单位到制造厂见证设备的压力试验，现场不再做耐压试验；其它换热设备均应进行耐压试验；
4）如果设备运行时所需要的密封件不属于设备的供货范围，则为了使设备压力试验能够密封，采用辅助部件来完成，如法兰、盲板、端盖、螺栓、垫片和辅助焊接接头。辅助部件的材料及尺寸应满足压力试验时产生的负荷要求；
5）进行压力试验时，各部位的紧固螺栓必须装配齐全。试验时应装设两块压力表。压力表应装设在设备的最高处与最低处，且避免装设在加压装置进口管路附近。在容器顶部设放空口，灌满水彻底放空后，再行升压。试验压力以装设在最高处的压力表读数为准。其精度不低于级；量程为最大被测压力的～2倍。试验前应对安全措施，试验准备工作进行全面检查；
6）换热器的管程和壳程试验压力按照图纸上规定的试验压力进行试验；
先进行壳程试压，再进行管程试压。壳程试压时，壳体出口法兰与打压泵连接，壳体进口法兰为上水端，等水充满壳体后用盲板封堵，然后升压至试验压力；管程试压时，管程进口法兰与打压泵连接，管程出口法兰为上水端，等水充满管程后用盲板封堵，然后升压至试验压力；液体试压时，压力应缓慢上升，达到试验压力后，保压时间不少于10min，然后将压力降至设计压力，保持时间不少于30min，对所有的焊缝和连接部位进行检查，无渗漏、无可见的异常变形为合格，试压中出现异常情况，应泄压后进行处理，再按上述规定重新进行试验；7）空冷器液压试压时，压力应缓慢上升，达到试验压力后，保压时间不宜少于60min，然后将压力降至设计压力，保持时间不少于30min，对所有焊缝和连接部位进行检查。无渗漏、无可见的异常变形及试压过程中无异常的响声为合格。否则应将压力泄净进行修补，修补后应重新进行试压。
1.5.7.塔内件安装
1）内件安装施工程序：
a）内部支撑件安装或复测；
b）塔盘板安装；
c）气液分布元件安装；
d）清理杂物；
e）最终检查；
f）通道板安装；
g）人孔封闭。
2）人孔及人孔盖的密封面及塔底管口应采取保护措施，避免搬运塔盘零部件时碰伤和异物掉入；塔内件要轻拿轻放，防止碰撞弄脏，避免变形损坏；
3）进塔作业人员人数不得超过塔盘的承载能力，进塔内作业须穿干净的胶底鞋，且不得将体重加在塔板上，应站在梁上面或木板上；
4）塔盘安装前需要对塔固定件进行测量验收，需要测量的数据包括KD 值、支撑圈支撑梁水平度及间距、溢流堰、螺栓孔等并进行记录，超过设计及规范要求的报业主和监理有厂方进行整改；
5）塔盘安装前宜对不同型号、规格的塔盘应分别予组装一层，检查塔盘是否符合图纸要求；
6）塔盘构件安装：按从下至上的顺序逐层安装塔盘，通道板暂不安装，待全部塔盘安装完经检查确认后进行通道板安装；
7）安装塔盘时，应将工具和螺栓、卡子等连接件放在工具包内，随用随取，严禁将上述物品乱丢乱放；
8）塔盘板安装后，塔内件的安装公差符合下表规定；
塔盘安装的质量标准
项次检查项目允许偏差值
（mm）
每层最少测
量点数量
检验方法
1 塔盘板
300mm范围内的平面度 2 任意
水准仪、
钢尺、拉
线均布检
查
受液盘
2 塔盘上表面D i≤1600mm 4 6
水平度1600mm＜D
i≤4000mm 6 10
4000mm＜D i≤6000mm 9 10
3 溢流堰
堰高
D i≤3000mm ± 6
水准仪、
钢尺、拉
线均布检
查
D i＞3000mm ±3 6
上表面水平度
D i≤1500mm 3 4
1500mm＜D i≤2500mm 6
D i＞2500mm 6 8
注：D i为塔内直径。
1.5.8.设备清洗及封闭
设备封闭前均应进行清扫，以清除内部的铁锈、泥沙、灰尘、木块和焊条头等杂物；对无法进行人工清扫的设备，可用蒸汽或空气吹扫，吹扫后必须及时除去水份。清扫合格后，及时进行封闭，并填写“清理、检查、封闭记录”。
1.6.质量保证措施
1.6.1.质量方针：技术先进,管理科学，持续改进，顾客满意。
1.6.
2.明确质量目标，落实质量责任，实行项目质保工程师，专业责任工程
师负责制，做到组织、人员、责任三个落实，确保工程质量始终处于受
控状态；
1.6.3.严格执行工程施工的管理程序，贯彻图纸自审、汇审、设计交底、技
术措施、质量检验计划、施工技术交底、工序质量检查、隐蔽工程会签、
分部分项工程质量评定等一系列程序管理制度；
1.6.4.严格工序质量的检查验收制度；
1）严格执行材料、设备验收制度，不合格的材料、设备一律不准使用；
2）坚持班组自检，工序交接互检和专业检查三级制度，交工验收项目须经质检部门检查合格认可后方可交付甲方验收；
3）贯彻执行主要工序检验停点会签制度，严格工序检验与交接，明确施工过程中各工序管理责任，使质量检验贯彻整个过程。坚持内在质量
和外观质量统一，加强对质量通病的治理；
1.6.5.工艺纪律考核和检查：
1）开工前：检查工艺文件是否完整，是否按有关规范设计要求进行编制，按有关规定审批并进行工艺技术交底，整个施工工艺是否具备开工条
件；
2）施工中：检查是否坚持工艺纪律，按工艺要求和控制程序施工，各种见证资料齐全、准确。
3）工程完工时：检查各种见证资料是不是齐全准确，按有关规定整理交工文件；
1.6.6.对不严格执行工艺纪律，擅自修改、违反工艺纪律的，视情节轻重，
进行停工、整改；
1.6.7.对关键工序和重点部位实施重点控制，质量控制点未经相关单位的检
查、确认不得进行下步工序的施工。
1.7.施工安全技术要求
1.7.1.全体施工人员应牢记并贯彻“安全第一、预防为主”的方针；
1.7.
2.严格遵守业主对工程安全管理的要求，人员进出施工现场必须严格遵
守公司安全手册的各项规定；
1.7.3.严格遵守班前安全会制度，班组长应将本班次的危险源及安全注意事
项向本班作业人员交清；
1.7.4.施工人员应熟练掌握本工种的安全操作规程，并在施工中严格执行；
1.7.5.施工人员进入施工现场应穿戴好劳保用品；
1.7.6.高处作业(2米以上)必须系挂好安全带；
1.7.7.注意用电安全，临时配电箱、配电柜要符合安全用电要求；
1.7.8.氧气瓶与乙炔瓶距离应保持在5米以上；使用磨光机时应戴好防护眼
镜；
1.7.9.所有吊装使用的钢丝绳要经过严格检查，特别强调对曾使用过的钢丝
绳的检查，注意发现被电焊打过的或被火焊烤过的或扭结的痕迹，避免
出现大的漏洞，造成重大闪失；
1.7.10.吊装作业和射线探伤作业时，要设警界区域，防止无关人员入内；
1.7.11.脚手架必须经安全部门检查验收合格，并挂验收牌后方能使用，塔内
施工用的脚手架需用钢跳板；
1.7.1
2.进入设备内须有受限空间作业票；
1.7.13.设备内焊接作业时，应将焊条头放在回收桶内，不得随意乱丢乱放；
1.7.14.设备内作业装设的临时照明行灯电压不得超过12伏；
1.7.15.设备内施工应在各作业层人孔处指派专人监护；
1.7.16.现场各用电动力箱的配出回路开关均应选用漏电保护；
1.7.17.手持电动工具电源必须装设漏电保护器，电源线不得有接头，手持电
动工具的外壳、手柄、电源线、插座、开关等必须完好无损，使用前必须做空载检查，运转正常方可使用；
1.7.18.塔内施工用的电焊把线和磨光机电源线使用前必须检查，不得有电源
线外露现象；
1.7.19.容器内施工前必须确认容器接地完好；
1.7.20.塔内件吊装必须内外吊装信号确认后吊装；
1.7.21.施工作业过程中气割枪和把线暂时停用时必须放在容器外面；
1.7.2
2.未尽事宜按《石油化工施工安全技术规程》和各种操作规程执行。
目录 1 工程概况 (1) 1.1工程简介 (1) 1.2工程特点 (1) 1.3主要工程实物量 (1) 1.4编制依据 (2) 2 施工程序 (2) 3 卧式设备安装施工方法 (2) 3.1施工准备 (2) 3.2设备到货开箱检验 (3) 3.3设备成品保护 (4) 3.4基础验收 (4) 3.5设备安装 (7) 4 立式设备安装施工方法 (10) 4.1施工准备 (10) 4.2开箱检验 (10) 4.3成品保护 (10) 4.4基础验收 (10) 4.5设备安装 (10) 5 施工进度计划 (11) 6 劳动力计划 (11) 7 施工手段用料 (11) 8 主要施工用计量器具及机具 (12)
9 质量保证措施 (13) 9.1抓好施工和技术准备工作 (13) 9.2强化施工过程管理，提高过程控制能力 (14) 9.3项目质量保证体系 (14) 10 安全保证措施 (15) 附件（一）工作危险性分析（JHA） (17) 附件（二）垫铁尺寸计算 (22)
1 工程概况 1.1 工程简介 本方案适用于中国石油抚顺石化公司扩建80万吨/年乙烯工程化工压力罐区静设备（除球罐、储罐外）的安装，主要包括8台换热器、4台卧罐和6台切水器（立罐）。 1.2 工程特点 1.2.1工期紧，安装交叉作业较多，需做好与其它专业的配合。 1.2.2换热器和卧罐多数安装在钢结构框架上，吊装难度相对较大，要做好吊装安全防护措施。 1.3 主要工程实物量
1.4.1 SH/T 3542-2007《石油化工静设备安装工程施工技术规程》 1.4.2 SH3532-2006《石油化工换热设备施工及验收规范》 1.4.3 SH3536-2002《石油化工工程起重施工规范》 1.4.4 SH3505-1999《石油化工施工安全技术规程》 1.4.5 化工压力罐区设备安装蓝图及其它相关技术文件 1.4.6 中国石油天然气股份有限公司炼油化工建设项目竣工手册 2 施工程序 3 卧式设备安装施工方法 主要包括8台换热器和4台卧罐施工，设备位号及规格尺寸见1.3。 3.1 施工准备 3.1.1技术准备 3.1.1.1施工单位应参加设计交底和图纸会审。 3.1.1.2施工单位应熟悉设计文件的技术要求，检查要点为：
1.工程概况 中化国际太仓兴诺实业有限公司6万吨/年ABS装置位于厂区的中部，其装置的北侧是公用工程，西北侧是PTMEG主装置，东侧紧邻海塘河。场地原为农田，现已平整完毕。该装置土建包括：导热油系统（703）、后处理车间（622A）、成品储存和运输(622B)、生产控制室中心(152)、包装和成品仓库（160）、冷冻站(223A)、循环水站(450A)、外管廊（083）、ABS主装置（621）及道路等共10个部分。 场地除局部分布薄层填土及滨土外，其余均为第四纪全新世及更新世滨海～河口相、滨海～浅海相及滨海～沼泽溺谷相形成的粉质粘土、淤泥质粉质粘土、淤泥质土、粉土及粉砂层。地下水位埋深在1.0～3.5m之间，对应标高为-0.84～1.60m。 2.建筑描述 2.1导热油系统（703）（建筑面积：109.2m2） 钢筋混凝土框架结构一层，采用水泥搅拌桩和独立基础。±0.000以下采用MU10实心粘土砖,M5水泥砂浆砌筑；±0.000以上采用MU10非承重空心砖，M7.5混合砂浆砌筑。塑钢门窗选用标准图，颜色为白色，门窗玻璃为白色，木门刷调合漆两道，一底二面，内外均为乳黄色。外墙采用丙烯酸外墙涂料，大面为白色，色带为淡兰色。屋面防水采用SBS防水卷材（4mm厚），保温材料采用FSG防水珍珠岩(100mm厚)。维修车间采用水泥地面、水泥踢脚和乳胶饰面（内墙面）。 2.2后处理车间（622A）（建筑面积：1956.5m2） 钢筋混凝土框架结构二层，采用钢筋混凝土预制方桩及承台基础。±0.000以下采用MU10实心粘土砖,M5水泥砂浆砌筑；±0.000以上采用MU10非承重空心砖，M7.5混合砂浆砌筑。塑钢门窗选用标准图，颜色为白色，门窗玻璃为白色，木门刷调合漆两道，一底二面，内外均为乳黄色。外墙采用丙烯酸外墙涂料，大面为白色，色带为淡兰色。屋面防水采用SBS防水卷材（4mm厚），保温材料采用FSG防水珍珠岩(100mm厚)。 ±0.000平面装修变电所、风机房、水箱间、工具室、走廊和楼梯间采用水泥地面、水泥踢脚和乳胶饰面（内墙面和顶棚）；办公室、男女更衣室采用水磨石地面、水磨石踢脚、乳胶饰面（内墙面）和轻钢龙骨吊顶（顶棚）；卫生间采用陶瓷铺地砖、瓷砖内墙面和轻钢龙骨吊顶（顶棚）。 ±6.500平面装修办公室、男女更衣室采用水磨石地面、水磨石踢脚、乳胶饰面（内墙面）和轻钢龙骨吊顶（顶棚）；走廊、楼梯间采用水泥楼面、水泥踢脚、乳胶饰
空调设备安装施工方案 施工程序 1材料设备检查 (1) 根据随机装箱单和设备清单，逐一核对名称、规格、数量，清点全部随机文件、质量检查合格证书。 (2) 对机组外观进行检查。机组上安装的仪表及包装是否完好，各盲板处有无松缝，保证机组气密性的阀件是否关牢，机组上的管路、线路是否损坏和变形。 (3) 检查机组上的电器仪表及测量仪表是否完好, .设备及其零、部件应无缺损、锈蚀、变形。 (4) 开箱检查应有建设单位人员及监理单位人员参加，并做好验收和交接记录。 2作业条件 A.施工前应具备设计和设备的相关技术文件。认真熟悉图纸，编制施工方案。若属大型设备，应单独编制设备运输吊装施工方案。冷水机组等大型设备的吊运方案，按规定审核、批准后施工。完成技术安全交底，做好施工技术准备工作。 B.对运输所经过的道路进行清理，核实预留的运输孔洞尺寸，主要材料和机具及劳动力等，有充分准备，并已做出合理安排。 C.利用建筑结构作为起吊、搬运设备的承力点时，应对结构的承载力进行核算，必要时应经设计单位的同意方可利用。 D.建筑物屋面、外墙、门窗和内部粉刷等工程应基本完工，有关的基础、沟道等工程应已完工，其混凝土强度不应低于设计强度的75%；安装施工地点及附近的建筑材料、泥土、杂物等，已清除干净 3设备现场运输 A.大型设备的现场运输按施工方案的要求进行，未经审批不得修改施工方
案。 B.设备水平运输时尽量使用小拖车，如使用滚杠需采用保护措施，防止设备磕碰。 C.设备垂直运输时，对于裸装设备应在其吊耳或主梁上固定吊绳，整装设备根据受力点选好固定位置将吊绳稳固在外包装上起吊，吊装时应采取措施，保证人员及设备的安全。 4设备就位调整 A.设备置于基础上后，根据已确定的定位基准面、线或点，对设备进行找正、调平。复检时亦不得改变原来测量的位置。当设备技术文件无规定时，宜在设备的主要工作面确定。 B.组合式空调机组在安装前先复查机组各段体与设计图纸是否相符，各段体内所安装的设备、部件是否完整无损，配件应安装齐全。 C.分段组装的组合式空调机组安装时，因各段连接部位螺栓孔大小、位置均相同，故需注意段体的排列顺序必须与图纸相符，安装前对各功能段进行编号， D.对于有表冷段的空调机组组装时应从空调设备上的一端开始，逐一将各段体抬上基座校正位置后加衬垫，将相邻的两段用螺栓连接严密牢固。 E.对于有喷淋段的空调机组组装时，首先安装喷淋段，再组装两侧的其它功能段。 F.风机单独运输的情况下，先安装风机段空段体，再将风机装入段体。
大庆林源地区原油商业储备工程动、静设备施工方案 编制： 审核： 审批： 中国石油天然气第一建设公司 林源库区项目经理部 2009年6月15日
1、工程概况 大庆林源地区原油商业储备库工程供油泵房内共有阀门28台，泵类设备4台，原油过滤器4台，污油箱1台，阀组间共有阀门48台，新建罐区共有阀门24台，阀组间北共有阀门9台，老站区共有阀门11台。由于上述设备到货较晚，安装时阀组间去年已经施工完成，泵房主体也已经全部施工完成，管区内阀门安装正直雨季施工，给设备安装就位造成很大难度，加上阀组间、泵类设备等工艺精度要求高，为确保施工质量，进一步提高施工水平，确保施工进度，特编此措施以便指导现场施工。该工程建设单位是中国石油管道公司管道工程第一项目经理部。设计单位是中国石油天然气管道工程有限公司。监理单位是大庆石油工程监理有限公司。工程开工日期：2009年3月15日，完工日期：2009年9月10日。 2、编制依据 2.1《机械设备安装工程施工及验收通用规范》GB50231-98 2.2《压缩机、风机、泵安装工程施工及验收规范》GB50275-98 2.3《化工机器安装工程施工及验收规范》（化工用泵）HGJ207-83 2.4 大庆林源地区原油商业储备库工程工艺设备及管网安装施工合同； 2.5 设计施工图纸； 2.6 中国石油天然气第一建公司《质量管理手册》及质量体系程序文件 2.7 中国石油天然气第一建公司承建场站工程以往的施工技术经验 2.8 有关产品说明书和技术标准。
3、主要工程实物量 大庆林源地区原油商业储备库工程主要设备规格参数见下表：
4、施工前的准备 4.1技术资料准备 4.1.1泵、阀门，过滤器等设备施工前应具有下列技术资料： 1）出厂合格证或质量证明书 2）制造厂提供的有关重要零件和部件的制造、装配等质量检验证书及机器的试运记录，以及安装使用说明书，总装配图，装箱单等其他技术文件。 4.1.2施工图纸经汇审合格，并对施工人员进行完技术交底。 4.2 泵、阀门和过滤器开箱检验与管理 4.2.1泵、阀门、过滤器等设备开箱检验在建设单位、监理单位和施工单位有关人员的参与下按下列项目进行检查。 ●泵、阀门、过滤器的名称、型号、规格、件数、并作出记录。 ●泵、阀门、过滤器随机技术资料及专用工具是否齐全。 ●对泵、阀门、过滤器进行外观检查，并核实随机配件的品种、规格、数量。 4.2.2 检验后由验收各方在检验记录签字确认。 4.2.3凡与泵、阀门、过滤器配套的工艺、电气、仪表等设备及配件，由各专业人员
设备施工方案 1.概述： 1.1.本方案适用于动设备安装。 2.编制依据 2.1.《化工机器安装工程施工及验收规范》HGJ203-83 2.2.《工业设备和管道安装工程设计规范》GB50264-97 2.3.《化工塔类设备施工及验收规范》HGJ211-85 3.安装施工程序 3.1.1.静设备安装程序 基础验收→开箱检验（试验）→设备吊装→设备找正→基础灌浆→内件安装→封闭→气密试验。 3.1.2.动设备安装程序 基础验收→开箱检验→设备安装→初步找正找平→一次灌浆→精确找正找平→二次灌浆→拆卸检查、组装→联轴节或皮带对中→试车前检查→单体试车。 4.泵机组的安装施工及试车方案 4.1.安装前的准备 4.1.1.安装前先检查下列技术资料： 4.1.1.1.机器的出厂合格证明书； 4.1.1.2.制造厂提供的有关重要零件和部件的制造、装配等质量检验 证书及机器的试运转纪录； 4.1.1.3.机器与设备安装平面布置图、安装图、基础图、总装配图、 主要部件图、易损零件图及安装使用说明书等； 4.1.1.4.机器的装箱单； 4.1.2.开箱检验及管理 4.1.2.1.开箱检查时，由建设、施工、供应、监理等单位人员共同组 成检验小组，并按装箱单和技术资料进行检验，检验内容如下： 4.1.2.1.1.检查包装箱外观、箱数和箱号。 4.1.2.1.2.核对机器及附属设备的品种、型号、随机技术文件和专 用工具等。 4.1.2.1.3.检验机器及附属设备的品种、规格、数量及有无可见性 缺陷等。
4.1.2.1.4.检验后，提供建设、施工及制造厂等方面代表签署的检验报告。 4.1.2.2.当检验中发现存在缺陷，有关人员应共同分析缺陷产生的原因及主要责任方，并采取妥善的方法进行处理。 4.1.2.3.备用零、部件经检验并列出明细后，重新装箱，并交甲方妥善保管。 4.1.2.4.检验后与施工单位的交接工作在有关部门的参与下进行，并办理移交手续。 4.1.2. 5.专用工具应借给我单位保管和使用，用后移交给甲方，并办理交接手续。 4.1.3.施工现场要具备下列条件才能施工： 4.1.3.1.土建工程应基本完成，环境整洁、安全防护设施齐备。 4.1.3.2.施工运输和消防道路畅通。 4.1.3.3.施工用的水、电、压缩空气等具备使用条件。 4.1.3.4.备有零、部件、工具等贮存设施和必要的消防器材。 4.1.4.基础验收及处理 4.1.4.1.基础移交时，要有质量合格证明书及测量记录，在基础上应明显的画出标高基准线和纵横中心线。 4.1.4.2.对基础进行外观检查，不得有裂纹、蜂窝、空洞、露筋等缺陷，并用基础回弹仪测定基础强度。 4.1.4.3.按土建基础图及机器的技术文件，对基础的尺寸及位置进行复测检查，其允许偏差应符合《工程建设施工标准规范HGJ203-83》的要求，具体见下表： 表：机器基础尺寸及位置的允许偏差：
目录 1. 编制依据 2. 工程概述 3. 工程特点 4. 施工工序 5. 主要施工工艺 6. 质量保证措施 7. HSE管理措施 8. 主要施工机具及措施用料 9. 主要施工人员计划 10. 进度计划 11. 设备一览表
1. 编制依据和说明 1.1.1《高压化工设备施工及验收规范》HGJ208-83； 1.1.2《中低压化工设备施工及验收规范》HGJ209-83 1.1.3《化工塔类设备施工及验收规范》HGJ211-85 1.1.4《化工工程建设起重规范》HGJ201-83 1.1.5《大型设备吊装工程施工工艺标准》HGJ202-82； 1.1.6《石油化工施工安全技术规程》SH3505-1999 1.1.7《化工建设项目施工组织设计标准》HG20235-93 1.1.8中国成达编制设备安装施工监理细则 1.2编制说明 本施工方案中把静设备分为几种安装类型，并按类型编制施工方案，本方案用于指导设备的现场设备安装。 2. 工程概述： 煤气化主框架采用钢和钢筋混凝土的混合结构，即37.950米以下为钢筋混凝土结构，37.950米以上采用钢结构。结构主框架总高度96米，横向两跨，纵向四跨，最大跨度12米，最高层高10米；除楼、电梯间有围护外，其余全开敞。主框架上布置有煤粉袋式过滤器、煤粉贮仓/石灰石贮仓、气化炉和合成冷却器等重大设备，特别是38米楼层的煤气化关键设备由气化炉、合成冷却器和顶部输气管，连成一个倒U形结构；气化炉底部裙座与混凝土楼面刚性连接，在合成气冷却器底部设支耳，用衡力吊悬挂于46米楼层的钢梁下；整个高塔设备高度50米，穿过所有钢结构楼面，总重量约1700T 2.1煤气化装置中设备约194台。其中塔类设备2台，容器类166台，冷换类26台，具体设备参数见附表1。 2.2主框架内设备约160多台，超过30吨的设备有26台，具体设备参数详见表1(V1301、V1302、V1303、V1304、S-1501/V1501由专业吊装公司吊装)，这些大型设备的吊装详见吊装方案。 主要大型设备一览表表1
基础工程的施工技术措施 基础工程的施工技术措施提要：基础底板厚250mm，顶标高为-。承台、独立柱基及基梁垫层、砖模施工完后，进行基础底板下的回填土施工。考虑须回填处均是小面积及缝隙 更多精品自报告 基础工程的施工技术措施 A区住宅及B区办公部分采用桩基、承台筏板基础，c区车库部分采用独立柱基加基础底板。A、B、c区基础底板厚均为250mm，顶标高为-。两种不同的基础，分段进行施工。 （1）大直径扩底桩 本工程A区住宅及B区办公均为桩基础，总计174根桩，四种桩型、14种扩头尺寸： 序号桩 型桩身直径d（mm）扩头直径D（mm）A区数量B区数量 合计174根10668 基坑验槽完毕后，利用坑外的控制点在坑底测放出各轴线，定出桩位中心线，进行人工挖土扩孔。 考虑桩布置较密（最小中心距只有），桩扩头尺寸又大（扩大头直径最大），为避免人工挖孔时扰动塌方，采取间隔施工的办法，必须等桩砼浇筑完毕后才能开始周边相邻桩的挖扩孔。桩施工顺序见图12： 桩采用人工挖土成孔扩底。挖土时先找准中心线，然后自上而下
逐层用锹镐进行，遇坚硬土层用锤、钎破碎。挖土次序为先挖中间部分后挖周边，允许尺寸误差5cm，扩底部分采取先挖桩身圆柱体，进入粗砂持力层经有关人员共同鉴定符合设计要求后再按扩底尺寸从上到下削土修成大头锅底形。在孔上口安支架，用手摇辘轳提升钢丝箩筐把桩内弃土吊至地面上后，塔吊吊运至坑上运出。 为防止坍孔和保证操作安全，事先制作部分钢套筒。钢套筒的构造见附图13：高1m，每节由三片组装而成，使用螺栓进行现场连接。面板使用2mm厚钢板，内横向焊接三道L50角钢肋，纵向焊接二道L50加强肋。如土质不好或遇软弱土质、夹砂层时，就安装一节钢套筒护壁，螺栓连接固定好后再继续向下挖土，够一米高后马上安装第二节钢套筒护壁，循环进行支护，直到穿过软弱土质或夹砂层为止，避免人员伤亡。 在扩大头端开挖遇坍方时，可边挖边用500mm高同扩头尺寸的钢筋密肋圈加五彩布支护，木方支顶，随挖随进行支护，并随时注意观察土质的情况变化。 桩身开挖时，在上口设十字控制点，吊大线坠作中心线，用水平尺杆找圆周。 桩孔挖完后，立即对桩中线、桩深、桩尺寸和持力层等进行验收，桩径允许偏差±50mm，桩位允许偏差≤50mm，垂直度允许偏差为≤1/200，桩端进入○13层中砂持力层不小于800mm。合格后立即进行桩底碎石投放及注浆管的安装埋设，要求ZH-4安装4根注浆管，ZH-3安装3根注浆管，ZH-1、2安装2根注浆管。注浆管底铺20cm厚碎
机电设备安装工程施工方案 21.1 机电安装工程合同范围 （1）按合同条件、工料规定及图纸所示，深化设计、供应、安装、调试、保修及保养本项目的强电、空调、采暖与通风系统（VRV除外）与给排水系统。 （2）按经发包方批准的综合管线图，完成弱电系统、消防系统及燃气系 统所需的电线管、桥架的安装（包括供应及安装支架）接线盒、预留电线管内的 钢丝及预留所有孔洞、预埋套管、管道与孔洞及管道与管道之间缝隙的封堵。 （3）指定分包工程包括：电梯工程、VRV系统、消防系统、弱电工程。 （4）独立工程：通信市政配套工程、有线电视市政配套工程、室外给水、消防管网及市政配套、高低压变配电系统、燃气市政配套工程。 21.2 机电安装工程系统概况 21.2.1 给排水系统 (1) 地下室由市政给水管网直接供水，三层及以上由变频水泵供水至屋顶水 箱供水，地下三层水泵房内设供一、二层变频供水装置一套、及供屋顶生活水箱泵二台。 (2) 室内排水采用雨、污分流，污废分流，屋面雨水经基地雨水管网排入银 城北路雨水管网。污废水经基地污水管网排入银城北路市政污水管网。 (3) 室内消火栓及喷淋系统采用临时高压系统，地下室发电机房设置水喷雾 系统。 21.2.2 电气系统 (1) 本工程从不同区域变电站分别引入一路10KV专线电源，两路10KV电源同时工作，互为备用，两路10KV电源从建筑物东侧埋地引入地下室电缆分界室。 应急电源采用一台1500KVA柴油发电机组。 (2) 消防设备、应急照明及疏散照明、电动防火门窗为一级负荷；生活水泵 公共照明、通讯用电、电梯、重要插座为二级负荷；其余为三级负荷。 (3) 低压配电系统采用220/380树干式与放射式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电，对于照明及一般负荷采用树干式与放
重庆三磊高性能E-CR玻 璃纤维项目一期工程设备安装工程 设备安装工程施 工 方 案 编制： 审核： 批准： 建设单位：重庆三磊玻纤集团股份有限公司 施工单位：河南省安装集团有限责任公司
编制日期：2017年3月12日 一．工程简介 1.工程名称：重庆三磊高性能E-CR玻璃纤维项目 一期工程设备安装工程设备安装工程 2.工程地点：重庆三磊高性能E-CR玻璃纤维项目 一期工程设备安装工程联合车间及公用工程各车间。 3.编制依据： 1)工程合同； 2)施工图纸； 3)公司施工组织设计方案 4.工程概况 玻纤生产线中的设备数量多，种类多，要求安装精度高，按其用途基本可分为：1.拉丝机2水泵3风机4换热 器5压机6制冷机7容器等静置设备。 5.质量目标: 根据《工业安装工程施工质量验收统一标准》GB50252-2010及图纸设计验收要求，达到“合格”标准。 二．施工部署及资源配置 1项目组织机构 根据该工程特点，我们对本项目组织施工的主导思想是：配备精干的项目领导班子和玻纤工程专业施工队伍，先进的技术手段，精良的施工装备，科学合理地组织施工，优质高效地完成该施工项目。成立重庆三磊玻纤股份有限公司高性能E-CR玻璃纤维建设项目一期一线设备安装工程项目经理部。具体组织机构如下图。
2主要领导及部门职能 ⑴项目经理：代表企业法人对本工程全面负责。其职责为：负责项目经理部的全面工作，决定项目资源配备，明确职能部门的管理职责：领导制度、贯彻、实施项目质量保证计划和施工进度计划。协调与本工程的项目法人、各横向单位及公司职能部门之间的关系。 ⑵项目副经理：负责协调组织施工生产管理和生产活动，贯彻项目部决定。 ⑶项目总工程师：全面负责技术、质量、安全工作，协助项目经理开展管理工作。 ⑷工程技术部：主要负责编制项目进度计划，确保进度计划科学合理。负责生产调度，预决算管理，技术管理，以及各施工方案编制工作。 ⑸质量安全部：主要负责工程质量预控、检测、隐蔽验收、技术复核、质量评定和技术资料的收集工作及施工现场安全动态管理，消
桩基础施工安全技术措施 编制： 审核： 批准：
目录 1.一般规定 (1) 2.钻机操作、钻孔安全、文明措施 (1) 3、施工安全保证措施 (4) 3、不测事件发生时的处理应急方案 (5)
钻孔灌注桩施工安全技术措施 1.一般规定 1.1钻机安装就位严格按照建筑机械使用安全技术规程操作规程施工。 1.2、电器设备要设置漏电开关，并保证接地有效可靠。 1.3、登高检修与保养的操作人员，必须穿软底鞋，并将鞋底淤泥清除干净。 1.4、作业区要严加安全管理，任何人不准进入，主钢丝绳要经常检查，三股中发现断丝数大于 10丝时，应立即更换。 1.5、使用钻杆作业时，要经常检查限位结构，严防脱落伤人或落入孔洞中；检查时避免用手指伸入探摸，严防轧伤。 1.6、钻杆与钻头的连接要勤检查，防止松动脱落伤人。 1.7、采用泥浆护壁时，对泥浆循环系统要认真管理，及时清扫场地上的浆液，做好现场防滑工作。 1.8、钻孔后，混凝土浇灌顶标高比地面低时，应在孔口加盖板封挡，以免人或工具掉落孔中。 1.9、吊置钢筋笼时，要合理选择捆绑吊点，并应拉好尾绳，保证平稳起吊，准确入孔，严防伤人。 2.钻机操作、钻孔安全、文明措施 2.1、安装钻孔机前，应掌握地质勘探资料，并确认地质条件是否符合该钻机的要求，地下无埋设物，作业范围内无障碍物，施工现场与架空输电线路的安全距离符合规定。
2.2、安装钻孔机时，钻机钻架基础应夯实、平整。钻架下应铺设枕木。 2.3、钻机的安装和钻头的组装应按说明书规定进行，竖立或放倒钻架时，应有熟练的专业人员进行。 2.4、钻架的起吊中心、钻机的卡孔和护管中心应在同一垂直线上。 2.5、钻头和钻杆连接螺纹应良好，滑扣时不得使用。钻头焊接应牢固，不得有裂纹。钻杆连接处应加便于拆卸的垫圈。 2.6、施工区域设置警戒线，有专人负责看护。 2.7、作业前重点检查项目应符合下列要求： （1）各部件安装紧固，转动部位和传动带有防护罩，钢丝绳完好，离合器、制动带功能良好。 （2）润滑油符合规定，各管路接头密封良好，无漏油、漏气、漏水现象。 （3）电气设备齐全、电路配置完好。 （4）钻机作业范围内无障碍物。 2.8、作业前，应将各部操纵手柄先置于空档位置，确认一切正常后，方可作业。 2.9、开机时，应先送浆后开钻；停机时，应先停钻后听浆。泥浆泵应有专人看管，对泥浆质量和浆面高度应随时测量和调整，保证泥浆浓度合适。停钻时，出现漏浆应及时补充。并应随时清除沉淀池中杂物，保持泥浆纯净和循环不中断，防止塌孔和埋钻。 2.10、开钻时，钻压应轻，钻速应慢。在钻进过程中，应根据地质
设备安装工程施工方案 目录 1．工程概况 2．编制依据 3．工程量统计 4．施工准备 5．设备安装工艺及要求 6．试运转和试压 7．质量保证措施 8．安全与文明施工 9．施工进度计划表 １工程概况 1.1 工程名称：深能钦州码头油库工程8.8 万米3 油气库设备安装工程（不包括LPG 部分）。 1 . 2 建设单位：深能（钦州）实业开发有限公司。 1.3 设计单位：茂名石油化工公司设计院。 1.4 工程地点：广西钦州市港区鹰岭危险品作业区。 1.5 主要工程量：本工程包括现场安装贮罐、机泵、立卧式设备及一些辅助设备的安装。共分汽柴油部分、消防部分、污水处理部分、热工部分 ２编制依据 2.1 施工图纸及相关技术文件 2.2 HGJ203-83 《化工机器安装工程施工及验收规范》（通用规定） 2.3 HGJ205-92 《化工机器安装工程施工及验收规范》（离心式压缩机） 2.4 HGJ206-92 《化工机器安装工程施工及验收规范》（中小型活塞式压缩机）
2.5 HGJ207-83 《化工机器安装工程施工及验收规范》（化工用泵）2.6 HGJ209-83 《中低压化工设备施工及验收规范》 2.7 SHJ510-88 《石油化工装置设备基础施工及验收规范》 ３主要工程量统计
4 施工准备 4.1 技术资料准备 4.1.1 备齐施工验收所用各种规程规范。 4.1.2 备齐每台设备结构原理图, 使用说明书, 出厂合格证书等资料。 4.1.3 备齐设备安装图, 与设备安装相关的土建、结构、工艺图。 4.1.4 编制下达施工方案。 4.2 施工人员机具进场准备 4.2.1 技术人员进场熟悉图纸资料, 进行图纸会审, 提出完整的材料计划及施工措施用料, 熟悉解决技术问题所联系的各个部门和各种途径。 4.2.2 材料人员进场熟悉所领用材料，准备需要的消耗材料，安排进场设备材料贮存堆放地点。 4.2.3 具有相应资格的钳工、焊工、起重工等人员进场，熟悉图纸资料，现场情况； 4.2.4 机具设备进场; 4.2.5 人员、机具配备见表一、二。 表一、施工人员 表二、主要施工机具表
大型设备安装方案 新疆广汇年产 120 万吨/年甲醇 80 万吨/年二甲醚项目 甲醇精馏塔设备安装 施工方案 批 准: 审 核: 编 制: 中国化学工程第十四建设有限公司 二 0 一 0 年六月一日 中化十四建广汇能源项目部 目 录 1、工程概述 2、编制依据 3、设备安装施工程序 4、施工方法及技术措施 5、施工进度计划 6、质量保证措施及体系 7、安全文明技术措施 8、劳动力需用计划 9、设备、材料需求计划 10、施工平面布臵 2 中化十四建广汇能源项目部 1、工程概述 新疆广汇 120 万吨/年、甲醇 80 万吨/年二甲醚装臵是由广汇新能 源有限公司投资建设～化学工业第二设计院设计～其中甲醇精馏工序 A/B 是由中化十四建承建～共有大型塔类设备 6 台～质量为 295 吨的超 大型立式常压塔 2 台～常压塔的高度为 62.2 米～加压塔的质量为 187 吨～高度为 55.13 米～预精馏塔质量为 90.8 吨～高度为 39.1 米。其他 如热交换器、容器、储槽共 56 台。附《静设备明细表》 设备名称 位号 规格型号 重量 数量 预精馏塔 E40501 Φ 3400X2950002 39120
加压塔 E40502 Φ 3800X1870002 55130 常压塔 E40503 Φ 4900X90800 2 62220 粗甲醇预热器 C40501A/B Φ 1400 18830 4 预塔再沸器 C40502A/B Φ 1100 9055 4 预塔冷凝器? C40503 Φ 1000 11700 2 预塔冷凝器? C40504 Φ 700 3770 2 加压塔预热器 C40505 Φ 1400 23805 2 再沸器 A/B C40506A/B Φ 2000 39460 4 精甲醇冷却器 C40507 Φ 1000 11540 2 常压塔再沸器 C40508A/B Φ 2600 75600 4 常压塔顶冷凝 器 C40509 Φ 1100 12010 2 残液冷却器 C40510 Φ 900 6640 2 杂醇冷却器 C40511 Φ 400 1350 2 常压塔精甲醇 冷却器 C40512 Φ 1200 16920 2 2、编制依据 1.2 本方案是依据安装工程施工组织设计文件、设计图纸及标准规范 。使 用的规范标准应符合工程总说明中规定的标准规范, 1.2.1《现场设备、工业管 道焊接工程施工及验收规范》,GB50236-98,。 1.2.2 《化工设备安装工程质量 检验评定标准》,HG20236-93, 1.2.3《中低压化工设备施工及验收规 范》 ,HGJ209-83,。 1.2.4 《化工塔类设备施工及验收规范》 ,HGJ211-85,。 1.2.5 《化工工程建设起重施工规范》,HGJ201-83, b5E2RGbCAP 1.2.6《化学工业工程建设交工技术文件规定》,HG20237-94, 3 中化十四建广汇能源项目部 1.2.7 中化十四建管理手册及程序文件 3、施工程序 设备基础验收?设备开箱清点、检查?设备吊装就位?垫铁安装?找正、找平? 设备一次灌浆?设备二次精找正?垫铁点固?二次灌浆?设备内件安装?设备管口封 闭?设备清洗、试压 p1EanqFDPw 4、施工方法及技术措施 4.1 设备基础验收与处理 4.1.1 设备基础施工完成～应经土建专业与安装专业复查并做好测量记 录～设备基础及时移交安装单位 4.1.1.1 设备安装前需灌浆的基础表面应凿成麻面～麻面深度不少于 10mm～密度为每平方分米内 3，5 个点～与螺柱连接的表面应平整洁净。
设备安装施工方案 1、设备安装工艺流程图 2、设备安装过程简述 （1）施工准备 a技术准备：施工预算、施工方案、技术交底齐备；熟悉相关图纸、资料、规范标准； b资源准备：劳动力、材料、机具准备满足工程需要； c 现场条件：道路通畅，场地满足要去，临时水、电、气、接通。 （2）设备开箱检查 a时间：即装即开； b地点：先开箱再搬运进洞（大部分设备如此），或先进洞后开箱（精密设备、重心高的设备）；
c组织：业主、监理、施工方（必要时生产厂家代表）的相关人员共同参加； d检查确认：设备型号、规格、数量符合性；与基础结合的相关尺寸相符性；有没有质量缺陷、外观缺陷等；有否缺件等；确认无误后填写相关记录并签证； e保管：待装的零部件应妥善保管。 （3）基础复验与划线 a复验：业主、监理单位、施工人员。复验内容主要是外观达标、预埋件、预留孔正确，坐标位置、标高正确。复验确认后填表、会签； b划线：划出基础的纵横向中心线，标高基准点。对有联动要求的基础，应按联动要求进行划线，划线标识应清晰； c处理：表面粉层应敲去并有一定麻面，放置垫铁处应处理成麻面并平整，清除预埋孔内和预埋板表面的垃圾。 （4）设备就位 a方法选择：根据具体情况，选择直接吊装就位还是拖运就位； b条件：对拖拉线路或吊机站位必要时进行清理平整或加固。应根据图纸要求确定安装的位置和方位； c拖拉就位：拖拉作业中，应保持平稳行进，下坡行进中应加尾绳；拖拉重心较高设备时，应有预防倾斜措施。拖拉到位后，可利用千金顶、起重机、三角架等工具顶（吊）空压，抽去道木、走板、托架，穿上地脚螺栓，使设备平稳定位。 （5）找正初平
1. 静设备施工技术措施及方案 1.1.编制说明 本施工方案是针对中国石化仪征化纤股份有限公司10万吨/年1,4-丁二醇项目第一标段中静设备安装施工而编制的。本装置静设备主要工作量：反应器4台、塔器安装8台，容器储罐安装48台，换热设备60台。静设备的吊装详见大型设备吊装方案。 1.2.编制依据 1.2.1.《1,4-丁二醇项目施工总承包招标文件》 1.2.2.《工业安装工程质量检验评定统一标准》GB50252-2010 1.2.3.《石油化工静设备安装工程施工技术规程》SH/T3542—2007 1.2.4.《石油化工设备安装工程质量检验评定标准》SH3514-2001 1.2.5.《石油化工施工安全技术规程》SH3505-1999 1.2.6.《压力容器安全技术监察规程》质技监局[1999]154号 1.2.7.《石油化工换热设备施工及验收规范》SH/T3532-2005 1.3.工程施工特点 1.3.1.设备超长、吨位重，在进行设备吊装时一定要统筹计划好吊车的站位 和移位； 1.3. 2.施工现场地方狭窄，交叉作业多，作业面不易展开； 1.3.3.工程工作量大，施工时间较紧迫； 1.3.4.工程质量要求和管理要求高。 1.4.施工准备 1.4.1.收集静设备施工所需的施工规范、技术资料、施工图纸等施工资料； 1.4. 2.配备满足静设备施工要求的施工机具设备（大型设备吊装等）及检验 合格的计量器具及特殊工机具。 1.4.3.编制人力资源需求计划，配备合格的施工、管理人员，确保整体施工 的进度和施工质量； 1.4.4.施工前技术人员应熟悉施工图、规范等有关技术文件，深入施工现场
浙江新诺华药业有限公司 507 车间建设项目机电安装工程（一标段）公用工程及管廊管线工程（三标段） 设备安装施工方案 编制： 审核： 审定： 批准： 浙江省工业设备安装集团有限公司第三分公司
2014年11月5日 目录 一、工程概况 (3) 1、工程概况 (3) 2、工程特点分析 (3) 3、编制依据 (3) 4、主要工作量 (3) 5、施工过程所要执行的规范、标准及要点 (5) 二、施工准备 (5) 三、主要施工工艺 (5) 四、质量要求及保证措施 (8) 五、工期要求及保证进度的措施 (9) 六、施工机具计划 (9) 七、劳动力配备计划 (8) 八、施工安全技术措施 (10) 九、文明施工管理及环境保护措施 (11)
一、工程概况 1、工程概况 1.1工程简介 ※工程名称：浙江新诺华药业有限公司507 车间建设项目机电安装工程（一标段）公用工程及管廊管线工程（三标段） ※业主单位：浙江新诺华药业有限公司 ※设计单位：浙江美阳国际工程设计有限公司 ※建设厂址概况：本工程厂址位于杭州湾上虞经济技术开发区纬七路11号。 本工程为浙江新诺华药业有限公司新厂区一期工程。 1.2工程概况 装置内反应釜、储罐等设备布置比较集中，且多为搪玻璃和内衬设备，大部分设备安装在钢平台上，部分辅助设备安装在室外（如真空机组、泵）；本装置其它设备吊装难度不大，待进场后再根据现场条件编制详细的吊装方案。 2、工程特点分析 1从施工图和设备清单来看，大型设备不多，重量和体积都较常见，因此总体吊装难度不大；重点在搪衬设备在转运、吊装过程中需采取有效的安全保护措施。 2高空作业量大，工期相对较短，对工人的素质要求较高； 3设备吊装原则上应先难后易，先大后小，先高后低。即先吊装难度大、重量大的设备。其他设备可穿插进行。也可根据实际情况进行吊装； 4设备进场摆放应充分考虑吊装顺序，进厂设备尽可能一次摆到位，尽可能进厂一台，就位一台，保证道路畅通。 3、编制依据 3.1 甲方提供的设备安装图纸及设备厂家的设备大样图。 3.2 《机械设备安装工程施工及验收规范》GB50231-2009； 3.3 《现场设备、工艺管道焊接工程施工验收规范》GB50236-2011； 3.4 《风机、压缩机、泵安装工程施工及验收规范》GB50275-2010； 4、主要工程量
土建部分 1 工程概况 35kV乌力吉变电站316站、和屯池变电站316站用变改造工程 2 编制依据 《变压器基础及防火墙施工图》F122ⅡS-T0434 《电力施工质量检验及评定标准》（土建工程篇） 《建筑地基基础工程施工质量验收规范》GB50202-2002 《混凝土结构工程施工质量验收规范》GB50204-2002 《混凝土强度检验评定标准》GBJ107-87 3 施工准备 施工队伍的合理选择安排，人员数量确定。 电源由A列外的二级电源盘引接,施工机械、材料的布置落实。 周转工具、模板、脚手管及其附件提前准备。 方案考虑，图纸会审，钢筋委托等。 施工前从厂区控制桩引测，做控制桩，使用前对控制桩的精度进行复查，确保控制桩的精度。
4 主要施工方案 施工顺序：测量放线→土方开挖（破桩）→验槽→垫层施工→钢筋绑扎→支模板→浇筑混凝土→拆模板→回填。 测量定位： 根据甲方提供的坐标控制点进行测量放线，标识开挖深度并进行验收。 高程引自业主指定的高程控制点； 仪器级别为S3，每公里往返测量中误差为±3mm； 纵横向作好轴线； 作好控制桩的保护工作，保证控制桩在挖方过程中的安全完好； 土方开挖： 考虑到现场空冷柱的施工，因场地原因，决定采用分部施工、分部开挖的施工方案。第一次开挖变压器承台及防火墙基坑，待变压器承台和防火墙基础完成后回填至池壁标高，再开挖周圈池壁基槽，施工池壁。变压器承台及防火墙基础底标高为,总共开挖土方量共计约1000m3。开挖工作须做好边坡放坡、安全警示等安全防卫工作，修坡时应用脚手管搭设下坑通道，方便施工人员通行，并做好安全防卫等工作。开挖按预先撒好的灰线开挖，工作面按500mm考虑，因基坑较浅，基础坑放坡按1:考虑。采用1台反铲挖掘机开挖，先挖至米标高，待破桩完毕后再人工清理开挖至设计标高，防止扰动原土，考虑到正处于雨季施工时期，在基坑两边挖排水沟两道（300mm*200mm），防止下雨浸泡基坑。挖基坑时在基坑上口周围外侧处堆300mm高土堤用作雨季挡水的防雨堤，防止坑外雨水流入浸泡基坑。由于弃土点距离较近，配备3台自卸
新疆广汇新能源有限公司 施工方案 <合成装置静设备安装> 项目名称： 1.120万吨/年甲醇 2.80万吨/年二甲醚项目 批准： 审核： 编制： 中国化学工程第十四建设有限公司 二○一○年七月十九日
目录 一.工程概况…………………………………………………. 二.编制依据………………………………………………… 三.施工准备………………………………………………… 四.主要施工方法和技术措施……………………………… 五.质量目标及保证措施…………………………………… 六.安全目标及保证措施…………………………………… 七.劳动力需求计划………………………………………… 八.主要施工机具、检测工具及手段用料计划……………
一.工程概况 1.项目名称：新疆广汇新能源80万吨二甲醚\120万吨甲醇合成项目； 2.建设单位：广汇新能源有限公司； 3.总承包管理商：中化第十四建设有限公司； 4.设计单位：赛鼎工程有限公司； 5.监理单位：河南中大工程监理公司； 6.主要工作： 6.1甲醇合成A/B、二甲醚合成、甲醇精馏A/B工序及综合压缩厂房，有塔、换热器、立式容器、卧式容器等静设备96台
6.2从以上看出本装置安装的静止设备包括塔、换热器、、卧式容器、立式容器等。品种多，范围广，安装吨位大，超重大设备共有18台，合成工序最大设备甲醇合成塔，单重270吨，安装在标高EL+8.000的钢结构支座上，甲醇精馏工序最
大的常压塔，单重295吨，安装技术含量高，吊装技术要求很高。 二．编制依据 2.1施工图纸 依据赛鼎工程有限公司设计的二甲醚合成和甲醇合成及甲醇精馏工程施工图纸。 2.2施工合同：广汇新能源项目与十四化建签订的有关合同。 2.3技术规范和质量标准： GB50274-98 《制冷设备、空气分离设备安装工程施工及验收规范》。 GB50235-97 《工业金属管道工程施工及验收规范》。 GB50236-98 《现场设备工业管道焊接工程施工及验收规范》。 HGJ209—85《中低压化工设备施工及验收规范》 HGJ2ll—85 《化工塔类设备施工及验收规范》 SH/T3536-2002 《石油化工工程起重施工规范》 HG20237－94《化学工业工程建设交工技术文件规定》 三:施工准备： 1）.技术准备 a.组织所有施工人员学习、熟悉设备安装技术资料，包括设备制造装配图 及零部件图、设备安装说明性文件、专用工具使用说明书、工艺安装图、设备装箱单及合格证等； b.对设备安装所需手段用料、辅助材料、工机具、施工机械等进行预先准 备； c.每一步工序施工前都要组织有关管理人员（技术、质量、安全）对所有 施工作业人员进行技术交底，使作业人员对工程的情况、施工的程序和要求有全面深入的了解，同时也了解本装置设备安装的质量、安全方面的要求。 2）人员及工机具准备见附表七/八 四：设备安装主要施工方法和技术措施 4.1静设备安装总体程序 设备基础验收→设备开箱清点、检查→设备吊装就位→垫铁安装→找正、找
目录 1、工程概况 (2) 2、编制依据 (2) 3、静止设备安装 (3) 4、施工进度计划 (20) 5、降低施工成本措施 (21) 6、施工过程质量控制 (19) 7、施工安全与环境保护技术措施 (23) 8、文明施工技术措施 (39) 9、劳动力需用量计划及技能要求 (40) 10、施工机具、计量器具及手段用料计划 (40)
1、工程概况 1.1工程简介 1.2 工程地点、名称及单位 1.2.1工程名称： 1.2.2工程地点： 1.2.3建设单位： 1.2.4设计单位： 1.2.5监理单位： 1.2.6施工单位： 本工序共有设备75台，其中重型超大设备较多，找正精度要求高，设备施工中较多使用到大型机械，钢结构框架安装与设备安装存在深度交叉，施工中应合理组织，确保施工进度。 2、编制依据 2.1《机械设备安装工程施工及验收通用规范》………………GB50231—2009； 2.2《石油化工施工安全规程》…………………………………SH3503-2002； 2.3《化工设备吊耳及工程技术要求》………………………HG/T21574-2008； 2.4 《化工塔类设备施工及验收规范》……………………………HGJ211-85； 2.5《现场设备工业管道焊接工程施工及验收规范》……………GB50236-98； 2.6 QUY150 150t履带吊等有关起重机（吊车）性能表 3、静止设备安装
3.2设备吊装 （1）根据现有资料，设备的吊装机械选用仅根据设备标高和重量考虑。 （2）吊装方法的选择 根据设备的规格、型号、重量、标高要求，设备吊装采用单机吊装和双机抬吊法，选用主要吊车规格为QUY型650t履带吊、QUY150型150t履带吊、70t汽车吊、50t汽车吊及25t汽车吊. （3）吊车吊装工艺流程图
施工总体进度计划及技术措施、保障措施，含特殊季节施工方案 ◆施工总体进度计划 1、室外管线施工测量 1、施工测量放线 1.1对于管道轴线、高程的测量仪器选用全站仪、经纬仪和自动水准仪。所有测量仪器应经过校验合格后方可使用。 1.2依据设计单位提供的平面控制网点和有关水准网点的位置、编号及坐标和高程数据，建立测量导线控制点，以便确定管道的轴线和高程。导线控制点应设在永久性构筑物上。 1.3依据测量导线控制点及设计施工平面图上标明的管道位置，用全站仪在地面上定出管道轴线或转折点，向外延伸一定距离在地面上钉出控制座标桩；再用水平仪在管道变坡点栽上水平桩。并在座标桩和水平桩处设龙门板。 1.4根据管沟中心与宽度，在龙门板上钉上三个钉子，标出管沟中心与边线，然后拉线于钉子上，并在板上标出挖沟的深度。最后用白灰沿着线绳放出开挖线（坡度的边沿线上）。 1.5管道中线定位完成后，应按施工用地的范围对地上、下障碍物进行核查。并在施工图纸中标出测得的数据资料，应存档。 1.6管道试压前，应对管道系统的三通、弯头、管井等部位的座标、高程进行复测，并按节点编号，据实填写测量成果记录，作为竣工原始资料。 1.7施工测量允许偏差须符合下表的规定。
项目允许偏差 平地±20L(mm) 水准测量高程闭合差 山地±6L(mm) 导线测量方位角闭合差±40L(mm) 导线测量相对闭合差1/3000 直接丈量测距两次较差1/5000 管道中心坐标位置±50(mm) 管顶标高±20(mm) 2、管沟开挖 根据图纸管线的分布和实际地质情况，拟采用人工配合机械开挖的方法。人工填土层用机械开挖和人工开挖，分别采用１:0.25和1:0.33的放坡系数，开挖沟底宽，应比管道构筑物横断面最宽处侧加宽0.6米，以保证基础施工和管道安装有必要的操作空间，开挖弃土应随挖随运，以免影响交通；场地开阔处，开挖弃土应置于开挖沟槽上边线1.0米以外，以减少坑壁荷载，保持基坑壁稳定；沟槽开挖期间应加强标高和中线控制测量，以防超挖。当人工开挖沟槽深度超过2.0米且地质情况较差时，需对坑壁进行支撑(详见沟槽开挖及支撑方案图)。当采用机械开挖至设计基底标高以上0.2米时，应停止机械作业，改用人工开挖至设计标高。 ①、埋在道路中间，埋深 0.7—4.5米之间。经过综合考虑，在挖方地段采取机械大开挖，边坡岸1： 0.75设置，当挖深超过3米时分层开挖，每层的深度不超过2米，留台宽度为1米。管道沟槽底
