附表10：塑料模具主要部件的国产钢料选用及热处理硬度：类别零件名称材料牌号热处理方法硬度说明模体零件动、静模座板、垫板30、35、45 正火HB160-200此正火硬度一般即指进货状态，下同浇道推板45、50、55 调质HB230-270动模固定板静模固定板S50C、45正火HB160-200调质HB230-270推件板45 调质HB230-270T8A，T10A 淬火HRC54-58推出板45 正火HB160-200推杆固定板45 正火HB160-200垫块45、A3 进货状态浇注零件浇口套、SKD61 淬火HRC48-52T8A、T10A 淬火HRC46-50导向零件大导柱大导套GCr15或SUJ2 淬火HRC56-62T8A、T10A 淬火HRC52-56 复位杆小导柱、小导套T8A、T10A 淬火HRC52-56GCr15或SUJ2 淬火HRC56-62 小导柱衬套45 淬火HRC48-52抽芯零件斜导柱T8A、T10A 淬火HRC54-58Cr12 淬火HRC54-58滑块斜滑块P20、P20+Ni 预硬HRC30-40 渗氮HV700-80040Cr 正/退火HB175-230 渗氮HV700-80045 正火HB170-220 渗氮HV600-800 楔紧块锁紧楔T8A、T10A 淬火HRC54-5845 淬火HRC43-48耐磨块40Cr 正/退火HB175-230 渗氮HV700-800 T8A，T10A 淬火HRC54-58顶出零件顶杆顶管拉料杆SKD61 淬火HRC50-6065Mn 淬火HRC50-554Cr5MoSiV1(国产H13)淬火HRC38-42 芯部渗氮HV900-1100 深度0.3mmT8A，T10A 淬火HRC50-55顶出块P20、P20+Ni 预硬HRC30-40 渗氮HV700-80040 Cr 正/退火HB175-230 渗氮HV700-80045 正火HB170-220 渗氮HV600-800定位零件定位圈45 正火HB160-200导套定位圈45 正火HB160-200推出限位块45 正火HB160-200 日本用S45C，表面发黑处理限位钉45 正火HB160-200 日本用S45C ，一类不热处理另一类淬火HRC46-5045 淬火HRC46-50圆锥定位件45 淬火HRC43-48 日本用SKD11(Cr12MoV) HRC58-62 定距螺钉45 淬火HRC33-38 日本用SCM435(35CrMo) HRC33-38其它零件立柱45 正火HB160-200弹簧65Mn、50CrVA 淬火+回火HRC45-50 中温回火冷却水丝堵45 淬火HRC33-38 表面发黑处理油嘴内接头45、40Cr 进货状态一般不得用黄铜滑块导轨滑块压块CrWMn、9CrWMn 淬火HRC53-56 较长件，注意工作面上加油槽40Cr、3Cr2Mo 淬火HRC37-42 较短件，注意工作面上加油槽滑块拉钩30CrMoA40CrNiMoA淬火HRC45-50注意应在工作面上加工油槽锁模块45、A3 进货状态备注：支承柱兼作推板导柱时，支承柱材料用T8A、T10A、GCr15，热处理硬度HRC55～60。

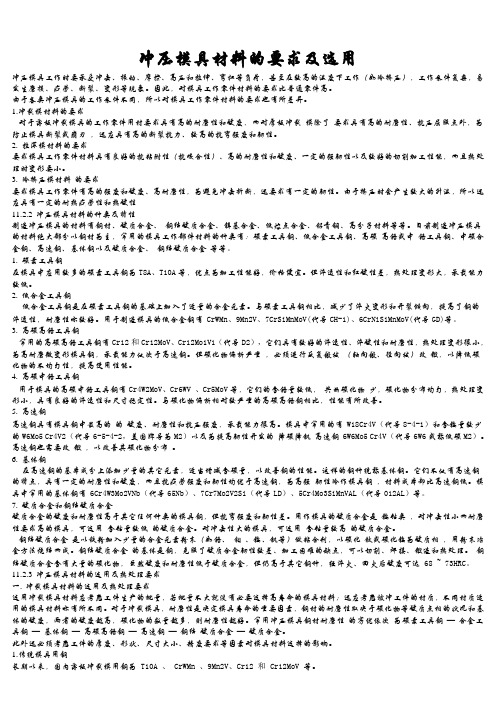

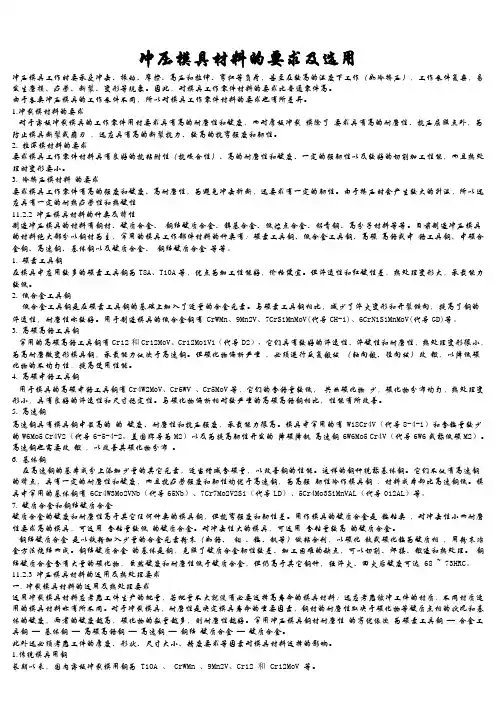

冲压模具材料的要求及选用冲压模具工作时要承受冲击、振动、摩擦、高压和拉伸、弯扭等负荷，甚至在较高的温度下工作（如冷挤压），工作条件复杂，易发生磨损、疲劳、断裂、变形等现象。
因此，对模具工作零件材料的要求比普通零件高。
由于各类冲压模具的工作条件不同，所以对模具工作零件材料的要求也有所差异。
1.冲裁模材料的要求对于薄板冲裁模具的工作零件用材要求具有高的耐磨性和硬度，而对厚板冲裁模除了要求具有高的耐磨性、抗压屈服点外，为防止模具断裂或崩刃，还应具有高的断裂抗力、较高的抗弯强度和韧性。
2. 拉深模材料的要求要求模具工作零件材料具有良好的抗粘附性（抗咬合性）、高的耐磨性和硬度、一定的强韧性以及较好的切削加工性能，而且热处理时变形要小。
3. 冷挤压模材料的要求要求模具工作零件有高的强度和硬度、高耐磨性，为避免冲击折断，还要求有一定的韧性。
由于挤压时会产生较大的升温，所以还应具有一定的耐热疲劳性和热硬性11.2.2 冲压模具材料的种类及特性制造冲压模具的材料有钢材、硬质合金、钢结硬质合金、锌基合金、低熔点合金、铝青铜、高分子材料等等。
目前制造冲压模具的材料绝大部分以钢材为主，常用的模具工作部件材料的种类有：碳素工具钢、低合金工具钢、高碳高铬或中铬工具钢、中碳合金钢、高速钢、基体钢以及硬质合金、钢结硬质合金等等。
1. 碳素工具钢在模具中应用较多的碳素工具钢为T8A、T10A等，优点为加工性能好，价格便宜。
但淬透性和红硬性差，热处理变形大，承载能力较低。
2. 低合金工具钢低合金工具钢是在碳素工具钢的基础上加入了适量的合金元素。
与碳素工具钢相比，减少了淬火变形和开裂倾向，提高了钢的淬透性，耐磨性亦较好。
用于制造模具的低合金钢有CrWMn、9Mn2V、7CrSiMnMoV(代号CH-1)、6CrNiSiMnMoV(代号GD)等。
3. 高碳高铬工具钢常用的高碳高铬工具钢有Cr12和Cr12MoV、Cr12Mo1V1（代号D2），它们具有较好的淬透性、淬硬性和耐磨性，热处理变形很小，为高耐磨微变形模具钢，承载能力仅次于高速钢。
模具标准配件模具标准配件是模具制造过程中不可或缺的重要组成部分，它们的质量和性能直接影响着整个模具的制造和使用效果。
模具标准配件通常包括模具钢材料、模板、导柱、导套、弹簧、气缸等。
在模具制造过程中，选择合适的标准配件是至关重要的，它不仅可以提高模具的使用寿命，还可以提高模具的加工精度和稳定性。
下面将从模具标准配件的选择、使用和维护等方面进行详细介绍。
一、选择标准配件。
1. 模具钢材料。
模具钢材料是模具制造的基础材料，选择合适的模具钢材料可以保证模具的硬度、耐磨性和耐腐蚀性。
常见的模具钢材料有P20、718、NAK80等，选择时需根据模具的具体使用环境和工艺要求进行综合考虑。
2. 模板。
模板是模具的主要承载部件，它的质量和精度直接影响着模具的加工精度和稳定性。
在选择模板时，需要考虑其材质、硬度和表面处理工艺，以确保模板具有良好的耐磨性和使用寿命。
3. 导柱导套。
导柱导套是模具的定位和导向部件，它们的精度和耐磨性直接关系到模具的定位精度和使用寿命。
因此，在选择导柱导套时，需要考虑其材质、表面处理和润滑方式，以确保模具具有良好的定位精度和稳定性。
4. 弹簧。
弹簧是模具的重要功能配件，它的质量和性能直接影响着模具的开合力和使用寿命。
在选择弹簧时，需要考虑其材质、弹簧力和使用环境，以确保模具具有良好的开合力和稳定性。
5. 气缸。
气缸是模具的动力部件，它的性能和稳定性直接关系到模具的开合速度和精度。
在选择气缸时，需要考虑其气缸口径、气缸行程和气缸压力，以确保模具具有良好的开合速度和稳定性。
二、使用标准配件。
1. 合理安装。
在使用标准配件时，需要严格按照设计要求进行安装，保证每个配件的安装位置和方向正确，以确保模具的正常使用和稳定性。
2. 定期检查。
定期检查模具标准配件的使用情况，发现问题及时处理，确保配件的良好状态和性能稳定。
3. 合理使用。
在使用模具时，需要合理控制模具的使用频率和负荷，避免超负荷使用导致配件损坏，影响模具的使用寿命。
冲压模具材料的要求及选用冲压模具工作时要承受冲击、振动、摩擦、高压和拉伸、弯扭等负荷，甚至在较高的温度下工作（如冷挤压），工作条件复杂，易发生磨损、疲劳、断裂、变形等现象。
因此，对模具工作零件材料的要求比普通零件高。
由于各类冲压模具的工作条件不同，所以对模具工作零件材料的要求也有所差异。
1.冲裁模材料的要求对于薄板冲裁模具的工作零件用材要求具有高的耐磨性和硬度，而对厚板冲裁模除了要求具有高的耐磨性、抗压屈服点外，为防止模具断裂或崩刃还应具有高的断裂抗力、较高的抗弯强度和韧性。
2.拉深模材料的要求要求模具工作零件材料具有良好的抗粘附性（抗咬合性）、高的耐磨性和硬度、一定的强韧性以及较好的切削加工性能，而且热处理时变形要小。
3.冷挤压模材料的要求要求模具工作零件有高的强度和硬度、高耐磨性，为避免冲击折断，还要求有一定的韧性。
由于挤压时会产生较大的升温，所以还应具有一定的耐热疲劳性和热硬性11.2.2 冲压模具材料的种类及特性制造冲压模具的材料有钢材、硬质合金、钢结硬质合金、锌基合金、低熔点合金、铝青铜、高分子材料等等。
目前制造冲压模具的材料绝大部分以钢材为主，常用的模具工作部件材料的种类有：碳素工具钢、低合金工具钢、高碳高铬或中铬工具钢、中碳合金钢、高速钢、基体钢以及硬质合金、钢结硬质合金等等。
1.碳素工具钢在模具中应用较多的碳素工具钢为T8A、T10A等，优点为加工性能好，价格便宜。
但淬透性和红硬性差，热处理变形大，承载能力较低。
2.低合金工具钢低合金工具钢是在碳素工具钢的基础上加入了适量的合金元素。
与碳素工具钢相比，减少了淬火变形和开裂倾向，提高了钢的淬透性，耐磨性亦较好。
用于制造模具的低合金钢有CrWMn、9Mn2V、7CrSiMnMoV(代号CH-1)、6CrNiSiMnMoV(代号GD)等。
3.高碳高铬工具钢常用的高碳高铬工具钢有Cr12和Cr12MoV、Cr12Mo1V1（代号D2），它们具有较好的淬透性、淬硬性和耐磨性，热处理变形很小，为高耐磨微变形模具钢，承载能力仅次于高速钢。
