光刻与刻蚀工艺

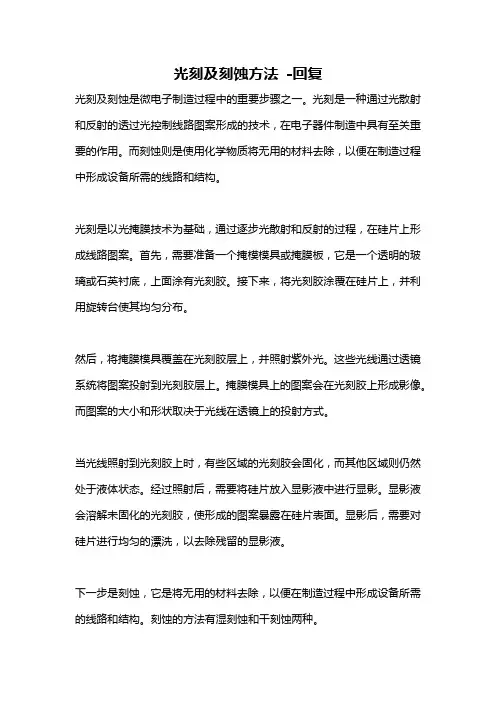

光刻及刻蚀方法-回复光刻及刻蚀是微电子制造过程中的重要步骤之一。

光刻是一种通过光散射和反射的透过光控制线路图案形成的技术，在电子器件制造中具有至关重要的作用。

而刻蚀则是使用化学物质将无用的材料去除，以便在制造过程中形成设备所需的线路和结构。

光刻是以光掩膜技术为基础，通过逐步光散射和反射的过程，在硅片上形成线路图案。

首先，需要准备一个掩模模具或掩膜板，它是一个透明的玻璃或石英衬底，上面涂有光刻胶。

接下来，将光刻胶涂覆在硅片上，并利用旋转台使其均匀分布。

然后，将掩膜模具覆盖在光刻胶层上，并照射紫外光。

这些光线通过透镜系统将图案投射到光刻胶层上。

掩膜模具上的图案会在光刻胶上形成影像。

而图案的大小和形状取决于光线在透镜上的投射方式。

当光线照射到光刻胶上时，有些区域的光刻胶会固化，而其他区域则仍然处于液体状态。

经过照射后，需要将硅片放入显影液中进行显影。

显影液会溶解未固化的光刻胶，使形成的图案暴露在硅片表面。

显影后，需要对硅片进行均匀的漂洗，以去除残留的显影液。

下一步是刻蚀，它是将无用的材料去除，以便在制造过程中形成设备所需的线路和结构。

刻蚀的方法有湿刻蚀和干刻蚀两种。

湿刻蚀是通过将硅片浸泡在酸溶液或碱溶液中，以去除不需要的材料。

具体来说，将硅片浸入刻蚀槽中，并注入酸溶液或碱溶液。

根据所需的刻蚀速率和材料的选择，可以选择不同的溶液。

刻蚀速率取决于所选择的化学物质以及蚀刻条件。

湿刻蚀通常用于在硅片上形成孔洞或深度结构。

干刻蚀是利用化学反应或物理过程去除材料。

其中常用的干刻蚀方法有物理气相刻蚀（PECVD）和反应离子刻蚀（RIE）。

物理气相刻蚀是通过在真空或低压环境下，将气体中的反应物质激活成等离子体状态，然后用其对材料进行蚀刻。

反应离子刻蚀则是将气体放电，使得产生的离子对材料进行刻蚀。

刻蚀过程需要控制刻蚀深度和图案的精度。

为了达到所需的线路和结构，需要进行工艺参数的优化和控制。

这包括刻蚀时间、温度、气体浓度和压力等。

第八章光刻与刻蚀工艺模板光刻与刻蚀工艺是现代集成电路制造中的重要工艺环节之一、光刻技术用于在硅片上制作电路图形，而刻蚀技术则用于去除不需要的材料，以形成所需的电路结构。

本章将介绍光刻与刻蚀工艺的基本原理及常见的工艺模板。

一、光刻工艺模板在光刻工艺中，需要使用光刻胶作为图形保护层，以及光罩作为图形的模板。

光刻模板通常由硅片或光刻胶制成，可以通过不同的工艺步骤来实现具体的图形需求。

1.硅片模板硅片模板是一种常见的光刻工艺模板，它的制作过程相对简单。

首先，将一块纯净的硅片进行氧化处理，形成硅的氧化层。

然后，在氧化层上通过光刻技术制作所需的图形。

最后，使用化学刻蚀方法去除不需要的硅的氧化层，就可以得到所需的硅片模板。

硅片模板具有较好的精度和可靠性，能够满足微纳加工的要求。

然而，硅片模板制作过程复杂，成本较高。

2.光刻胶模板光刻胶模板是利用光刻胶作为模板材料的一种工艺模板。

光刻胶是一种感光性的聚合物材料，可以在光照的作用下发生化学反应。

在光刻工艺中，首先将光刻胶涂覆在硅片上，然后通过光刻曝光将所需的图形转移到光刻胶上。

接下来，使用化学方法或溶剂去除不需要的光刻胶，就可以得到所需的光刻胶模板。

光刻胶模板制作过程简单，成本较低。

同时，光刻胶模板的精度较高，可以满足微纳加工的要求。

然而，光刻胶模板的使用寿命较短，通常只能使用几次。

在刻蚀工艺中，需要使用刻蚀胶作为图形保护层，以及刻蚀模板作为图形的模板。

刻蚀模板通常由硅片或光刻胶制成，可以通过不同的工艺步骤来实现具体的图形需求。

1.硅片模板硅片模板在刻蚀工艺中的制作方法与光刻工艺类似。

首先，在硅片上通过光刻技术制作所需的图形，然后使用化学刻蚀方法去除不需要的硅材料，就可以得到所需的刻蚀模板。

硅片模板具有较高的精度和可靠性，可以满足微纳加工的要求。

然而，硅片模板制作过程复杂，成本较高。

2.光刻胶模板光刻胶模板在刻蚀工艺中的制作方法与光刻工艺类似。

首先，将光刻胶涂覆在硅片上，然后通过光刻曝光将所需的图形转移到光刻胶上。

光刻和刻蚀工艺流程第一步：光刻掩膜准备光刻工艺的第一步是制备掩膜。

掩膜是一种类似于胶片的薄膜，上面有制作好的电路图形。

通常，光刻掩膜由专门的光刻工艺工程师根据电路图形设计，并通过专业软件生成掩膜图形。

之后将掩膜图形转移到掩膜胶片上。

第二步：光刻胶涂覆接下来，在待加工的硅片表面涂覆一层光刻胶。

光刻胶是一种特殊的光敏物质，具有对紫外光敏感的特性。

使用旋涂机将光刻胶均匀涂覆在硅片上。

第三步：软烘烤硅片上涂覆好光刻胶之后，需要进行软烘烤步骤。

软烘烤的作用是去除光刻胶中的溶剂以及帮助光刻胶更好地附着在硅片表面上。

软烘烤的温度和时间根据不同的光刻胶种类和工艺要求进行调节。

第四步：曝光曝光是光刻工艺的关键步骤。

在曝光台上，将掩膜和被涂覆光刻胶的硅片对准，并通过紫外光照射。

光刻胶中被曝光的部分会发生化学变化，形成光刻胶的图形。

第五步：后烘烤曝光之后，需要进行后烘烤。

烘烤的目的是加强光刻胶的图形，使其更稳定并提高精度。

烘烤温度和时间根据不同的光刻胶种类和工艺要求进行调节。

第六步：显影显影是将光刻胶中未曝光的部分溶解掉的步骤。

将硅片浸入特定的显影液中，显影液会将光刻胶中溶解掉的部分清除掉，形成具有电路图形的光刻胶。

第七步：刻蚀刻蚀是将未被光刻胶保护的硅片表面精确地去除掉部分的步骤，以形成电路图形。

刻蚀液根据硅片的材料和刻蚀目标而确定。

将硅片浸入刻蚀液中，刻蚀液会剥离掉没有光刻胶保护的硅片表面，形成光刻胶的图形。

第八步：去光刻胶刻蚀完成后，需要将光刻胶从硅片上去除。

通常使用酸性或碱性溶液将光刻胶溶解掉。

去光刻胶后，就得到了具有电路图形的硅片。

以上就是光刻和刻蚀的工艺流程。

光刻和刻蚀工艺对于微电子芯片的制造至关重要，能够提供精确的电路图形，是制造集成电路的基础步骤。

随着技术的不断发展，光刻和刻蚀工艺也在不断改进，以满足高集成度和高性能的微电子芯片的制造需求。

光刻与刻蚀工艺pptxx年xx月xx日contents •光刻与刻蚀工艺简介•光刻工艺详细介绍•刻蚀工艺详细介绍•光刻与刻蚀工艺的挑战与对策•光刻与刻蚀工艺的发展趋势目录01光刻与刻蚀工艺简介1光刻工艺原理23利用光子能量将光刻胶上的分子激活，使其可进行化学反应。

光学曝光将光刻胶上的图形转移到半导体基板上的过程。

图形转移对光刻胶和半导体基板表面进行化学处理，以实现图形的精细加工。

表面处理利用液体化学试剂将半导体表面的材料溶解。

刻蚀工艺原理湿法刻蚀利用等离子体或离子束等高能粒子将半导体表面的材料去除。

干法刻蚀刻蚀过程中，被刻蚀材料与阻挡层材料的去除速率之比。

选择比1光刻与刻蚀工艺的关系23光刻工艺是制造芯片的核心技术，通过光刻胶上的图形控制半导体表面的加工。

刻蚀工艺是将光刻胶上的图形转移到半导体表面的关键步骤，要求高精度和高一致性。

光刻和刻蚀工艺的组合直接决定了芯片制造的质量、产量和成本。

02光刻工艺详细介绍03运动控制系统运动控制系统精确控制掩膜与光刻胶之间的相对位置，确保图形对准和重复性。

光刻机工作原理01曝光系统曝光系统将掩膜上的图形转换为光刻胶上的图形，是光刻机的核心部分。

02投影系统投影系统将曝光系统输出的光线聚焦到光刻胶表面，实现小比例图形转移。

光学接触剂是低分子聚合物，具有高度透明性和低折射率。

光学接触剂正性光刻胶受到光照后会发生交联反应，形成网状结构，耐腐蚀性强。

正性光刻胶负性光刻胶受到光照后会发生降解反应，形成可溶性物质，易于清除。

负性光刻胶光刻胶的分类与性质增加对比度通过优化涂层和选择合适的光源和波长，增加光刻胶与衬底之间的对比度。

提高分辨率采用短波长光源和高级数值孔径透镜，提高光刻机分辨率。

提高精度和一致性采用先进的控制系统和误差修正技术，提高光刻胶图形的精度和一致性。

光刻工艺的优化03刻蚀工艺详细介绍离子刻蚀机以离子束或离子束辅助化学反应的方式进行刻蚀。

具有各向异性刻蚀、高分辨率和低损伤等优点，但刻蚀速率较慢，设备昂贵。

单晶硅刻蚀工艺原理
单晶硅刻蚀是半导体制造过程中的一个重要步骤,它通过选择性地去除硅材料或薄膜层来形成所需的结构和图形。

单晶硅刻蚀工艺一般包括下列几个步骤:
1. 光刻工艺
- 首先在硅基底上涂覆光阻,通过光刻曝光和显影过程形成所需的图形。

- 正性光阻在曝光区域溶解,负性光阻在曝光区域固化。

2. 刻蚀工艺
- 干法刻蚀:利用等离子体产生的活性离子或自由基对硅进行物理和化学反应,去除未保护区域。

主要有反应离子刻蚀(RIE)和等离子体增强化学气相沉积(PECVD)等。

- 湿法刻蚀:将硅浸没在液体腐蚀剂中,化学反应溶解未保护区域。

常用的腐蚀液包括氢氟酸(HF)、氨水和过氧化氢的混合液。

3. 去胶
去除残余的光阻保护层,可采用干式或湿式剥离的方式。

4. 检查与测试
对刻蚀结构进行检查,确保符合设计要求和电路功能。

通过精确控制刻蚀参数和条件,如温度、压力、气体流量、功率等,可实现对单晶硅的各向异性和垂直刻蚀,从而获得所需的精细结构。

单
晶硅刻蚀工艺广泛应用于集成电路、MEMS器件和其他微纳米结构的制造。

反应离子刻蚀与光刻的关系
反应离子刻蚀（Reactive Ion Etching，RIE）和光刻（Photolithography）是半导体制造中常用的两种工艺步骤。

它们在制造微电子器件中起着互补的作用。

1. 光刻是一种通过光敏剂在半导体材料表面形成光阻图案的方法。

它将纳米级的图案转移到硅片表面，以定义出光刻胶的模式。

光刻通常是在光刻机中进行的，通过紫外光或可见光照射光刻胶，使其固化或聚合，然后将胶层暴露在化学等蚀刻剂中。

2. 反应离子刻蚀是一种通过在等离子体中产生化学反应来去除材料表面的方法。

在RIE中，离子源产生了反应离子，这些
离子通过气体加以加热并被施加在材料表面上。

这些离子在与器件表面接触时会发生化学反应，从而离子化材料表面的原子并将其除去。

RIE可控制刻蚀速率和选择性，并且对于制造高
精度微细结构尤其有用。

在半导体制造的流程中，光刻和RIE通常是一个迭代的过程，其步骤如下：
1. 光刻层：通过光刻在材料表面形成光刻胶图案。

2. 蚀刻层选择性：在RIE中，利用化学反应去除未被光刻所
定义的区域的材料。

3. 光刻胶去除：通过化学方法将光刻胶从材料表面除去。

4. 重复上述步骤直到完成所需的结构。

因此，反应离子刻蚀和光刻是相互依赖的。

光刻定义了蚀刻区域的模式，而RIE通过化学反应去除非蚀刻的材料，从而形
成具有精确几何形状的微细结构。

两者在半导体工艺中密切配合，共同实现微电子器件的制造。
