光刻与刻蚀工艺

光刻与刻蚀工艺流程光刻和刻蚀是微电子加工过程中常用的两个工艺步骤。

光刻用于创建芯片上的图案，而刻蚀则用于移除不需要的材料。

以下是光刻和刻蚀的工艺流程。

光刻工艺流程：1.沉积光刻胶：首先，在硅片上沉积一层光刻胶。

这是一个具有高度选择性和可重复性的光敏聚合物材料，能够在曝光过程中改变化学性质。

2.乾燥和前处理：将光刻胶乾燥，然后对其进行前处理，例如去除表面的污垢和残留物。

3.涂布光刻胶：用涂胶机将光刻胶均匀地涂布在硅片的表面。

4.烘烤：将涂覆有光刻胶的硅片进行烘烤，以去除溶剂并使光刻胶层变得坚硬和耐久。

5.对位：将掩模对位仪对准硅片上的光刻胶层，确保光刻胶上的图案与所需的芯片图案完全一致。

6.曝光：通过紫外线照射机将光传递到光刻胶上，使其形成与掩模图案相同的图案。

7.显影：使用显影液处理光刻胶，显影液会将未曝光的部分光刻胶溶解掉，只留下曝光过的部分。

刻蚀工艺流程：1.腐蚀栅极：首先，通过化学腐蚀将栅极区域的金属材料去除，只保留未覆盖的部分，以便后续步骤。

2.沉积绝缘层：然后，在晶圆上沉积一层绝缘层材料，用以隔离电路的不同层次。

3.涂胶和曝光：使用同样的光刻胶工艺，在绝缘层表面涂覆光刻胶，并将掩模对位仪对准绝缘层上的光刻胶层。

4.显影：通过显影液处理光刻胶，保留所需的图案，暴露绝缘层。

5.刻蚀绝缘层：使用化学腐蚀或物理刻蚀技术，将未被光刻胶保护的绝缘层材料去除，使其与下方的层次保持相同的图案。

6.清洗和检验：最后，对晶圆进行清洗，以去除残留的光刻胶和刻蚀剂。

然后，对刻蚀图案进行检验，确保其质量和精确度。

这就是光刻和刻蚀的工艺流程。

通过这些步骤，可以在微电子芯片上创建复杂的电路和结构，以实现功能丰富的科技产品。

半导体八大工艺顺序半导体八大工艺顺序是指半导体器件制造过程中的八个主要工艺步骤。

这些工艺步骤的顺序严格按照一定的流程进行，确保半导体器件的质量和性能。

下面将逐一介绍这八大工艺顺序。

第一步是晶圆清洁工艺。

在半导体器件制造过程中，晶圆是最基本的材料。

晶圆清洁工艺旨在去除晶圆表面的杂质和污染物，确保后续工艺步骤的顺利进行。

第二步是光刻工艺。

光刻工艺是将图形模式转移到晶圆表面的关键步骤。

通过光刻工艺，可以在晶圆表面形成所需的图形结构，为后续工艺步骤提供准确的参考。

第三步是沉积工艺。

沉积工艺是将材料沉积到晶圆表面的过程，包括化学气相沉积、物理气相沉积和溅射等技术。

通过沉积工艺，可以在晶圆表面形成所需的材料结构。

第四步是刻蚀工艺。

刻蚀工艺是将多余的材料从晶圆表面去除的过程，以形成所需的图形结构。

刻蚀工艺通常使用化学刻蚀或物理刻蚀的方式进行。

第五步是离子注入工艺。

离子注入工艺是向晶圆表面注入掺杂物质的过程，以改变晶体的电学性质。

通过离子注入工艺，可以实现半导体器件的掺杂和调控。

第六步是热处理工艺。

热处理工艺是将晶圆置于高温环境中进行退火、烘烤或氧化等处理的过程。

通过热处理工艺，可以改善晶体的结晶质量和电学性能。

第七步是清洗工艺。

清洗工艺是在制造过程中对晶圆进行清洗和去除残留污染物的过程，以确保半导体器件的质量和可靠性。

第八步是封装测试工艺。

封装测试工艺是将完成的半导体器件封装成最终产品，并进行性能测试和质量检验的过程。

通过封装测试工艺，可以确保半导体器件符合规格要求，并具有稳定可靠的性能。

总的来说，半导体八大工艺顺序是半导体器件制造过程中的关键步骤，每个工艺步骤都至关重要，任何一环节的不慎都可能影响整个制造过程的质量和性能。

通过严格按照八大工艺顺序进行制造，可以确保半导体器件具有优良的性能和可靠性，从而满足现代电子产品对半导体器件的高要求。

光刻与刻蚀工艺流程光刻和刻蚀是半导体工艺中重要的步骤，用于制备芯片中的电路。

光刻是一种通过使用光敏剂和光刻胶来转移图案到硅片上的技术。

刻蚀则是指使用化学物质或物理能量来去除或改变表面的材料。

光刻工艺流程分为四个主要步骤：准备硅片、涂敷光刻胶、曝光和开发。

首先，准备硅片。

这包括清洗硅片表面以去除杂质和污染物，然后通过浸泡于化学溶液中或使用化学气相沉积等方法在硅片上形成一层光刻胶的基础层。

第二步是涂敷光刻胶。

将光刻胶倒入旋转涂胶机的旋转碟中，然后将硅片放置在碟上。

通过旋转碟和光刻胶的黏度控制，使光刻胶均匀地铺在硅片上。

光刻胶的厚度取决于所需的图案尺寸和深度。

第三步是曝光。

在光刻机中，将掩膜对准硅片，然后使用紫外线照射光刻胶。

掩膜是一个透明的玻璃或石英板，上面有所需的电路图案。

曝光过程中，光刻胶中的光敏剂会发生化学反应，使得光刻胶在被曝光的区域变得溶解性，而未被曝光的区域仍保持完整。

最后一步是开发。

在开发过程中，使用盐酸、溶液或者有机溶剂等化学溶液将未曝光的光刻胶从硅片上溶解掉。

溶解后就会出现光刻胶的图案，这相当于将掩膜中的图案转移到硅片上。

在完成开发后，再对硅片进行清洗和干燥的处理。

刻蚀工艺流程通常根据需要的深度和形状来选择不同的刻蚀技术。

常见的刻蚀技术有湿刻蚀和干刻蚀。

湿刻蚀是将硅片浸泡在一个含有化学溶液的反应槽中，溶液会去除不需要的材料。

刻蚀速度取决于化学溶液中的浓度和温度以及刻蚀时间。

湿刻蚀通常用于较浅的刻蚀深度和简单的结构。

干刻蚀是使用物理能量如等离子体来去除材料。

等离子体刻蚀分为反应离子束刻蚀(RIE)和电感耦合等离子体刻蚀(ICP)。

在等离子体刻蚀中，通过加热到高温的氩气等离子体释放离子，离子会以高速束流撞击竖立在硅片表面的物质，去除不需要的材料。

干刻蚀通常用于深刻蚀和复杂的纳米级结构。

在刻蚀过程中，为了保护不需要刻蚀的区域，通常会将硅片用光刻胶进行覆盖。

在刻蚀结束后，光刻胶可以去除，暴露出所需要的图案。

第八章光刻与刻蚀工艺模板光刻与刻蚀工艺是现代集成电路制造中的重要工艺环节之一、光刻技术用于在硅片上制作电路图形，而刻蚀技术则用于去除不需要的材料，以形成所需的电路结构。

本章将介绍光刻与刻蚀工艺的基本原理及常见的工艺模板。

一、光刻工艺模板在光刻工艺中，需要使用光刻胶作为图形保护层，以及光罩作为图形的模板。

光刻模板通常由硅片或光刻胶制成，可以通过不同的工艺步骤来实现具体的图形需求。

1.硅片模板硅片模板是一种常见的光刻工艺模板，它的制作过程相对简单。

首先，将一块纯净的硅片进行氧化处理，形成硅的氧化层。

然后，在氧化层上通过光刻技术制作所需的图形。

最后，使用化学刻蚀方法去除不需要的硅的氧化层，就可以得到所需的硅片模板。

硅片模板具有较好的精度和可靠性，能够满足微纳加工的要求。

然而，硅片模板制作过程复杂，成本较高。

2.光刻胶模板光刻胶模板是利用光刻胶作为模板材料的一种工艺模板。

光刻胶是一种感光性的聚合物材料，可以在光照的作用下发生化学反应。

在光刻工艺中，首先将光刻胶涂覆在硅片上，然后通过光刻曝光将所需的图形转移到光刻胶上。

接下来，使用化学方法或溶剂去除不需要的光刻胶，就可以得到所需的光刻胶模板。

光刻胶模板制作过程简单，成本较低。

同时，光刻胶模板的精度较高，可以满足微纳加工的要求。

然而，光刻胶模板的使用寿命较短，通常只能使用几次。

在刻蚀工艺中，需要使用刻蚀胶作为图形保护层，以及刻蚀模板作为图形的模板。

刻蚀模板通常由硅片或光刻胶制成，可以通过不同的工艺步骤来实现具体的图形需求。

1.硅片模板硅片模板在刻蚀工艺中的制作方法与光刻工艺类似。

首先，在硅片上通过光刻技术制作所需的图形，然后使用化学刻蚀方法去除不需要的硅材料，就可以得到所需的刻蚀模板。

硅片模板具有较高的精度和可靠性，可以满足微纳加工的要求。

然而，硅片模板制作过程复杂，成本较高。

2.光刻胶模板光刻胶模板在刻蚀工艺中的制作方法与光刻工艺类似。

首先，将光刻胶涂覆在硅片上，然后通过光刻曝光将所需的图形转移到光刻胶上。

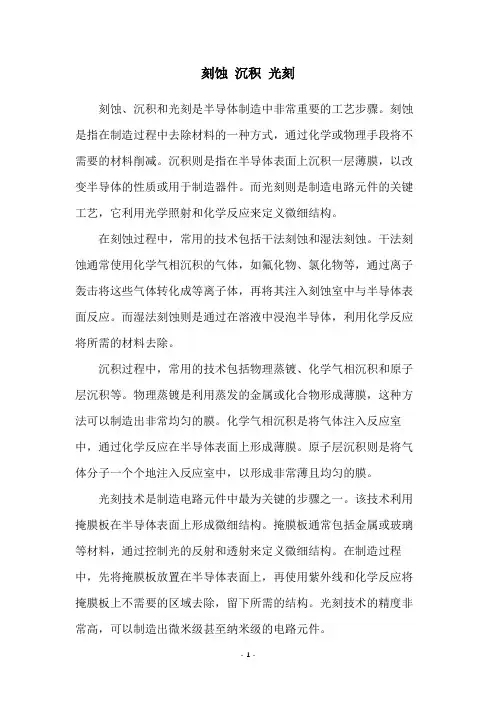

刻蚀沉积光刻
刻蚀、沉积和光刻是半导体制造中非常重要的工艺步骤。

刻蚀是指在制造过程中去除材料的一种方式，通过化学或物理手段将不需要的材料削减。

沉积则是指在半导体表面上沉积一层薄膜，以改变半导体的性质或用于制造器件。

而光刻则是制造电路元件的关键工艺，它利用光学照射和化学反应来定义微细结构。

在刻蚀过程中，常用的技术包括干法刻蚀和湿法刻蚀。

干法刻蚀通常使用化学气相沉积的气体，如氟化物、氯化物等，通过离子轰击将这些气体转化成等离子体，再将其注入刻蚀室中与半导体表面反应。

而湿法刻蚀则是通过在溶液中浸泡半导体，利用化学反应将所需的材料去除。

沉积过程中，常用的技术包括物理蒸镀、化学气相沉积和原子层沉积等。

物理蒸镀是利用蒸发的金属或化合物形成薄膜，这种方法可以制造出非常均匀的膜。

化学气相沉积是将气体注入反应室中，通过化学反应在半导体表面上形成薄膜。

原子层沉积则是将气体分子一个个地注入反应室中，以形成非常薄且均匀的膜。

光刻技术是制造电路元件中最为关键的步骤之一。

该技术利用掩膜板在半导体表面上形成微细结构。

掩膜板通常包括金属或玻璃等材料，通过控制光的反射和透射来定义微细结构。

在制造过程中，先将掩膜板放置在半导体表面上，再使用紫外线和化学反应将掩膜板上不需要的区域去除，留下所需的结构。

光刻技术的精度非常高，可以制造出微米级甚至纳米级的电路元件。

综上所述，刻蚀、沉积和光刻技术是半导体制造中非常重要的工艺步骤。

这些技术的不断发展和改进，使得半导体制造变得更加精确和高效。

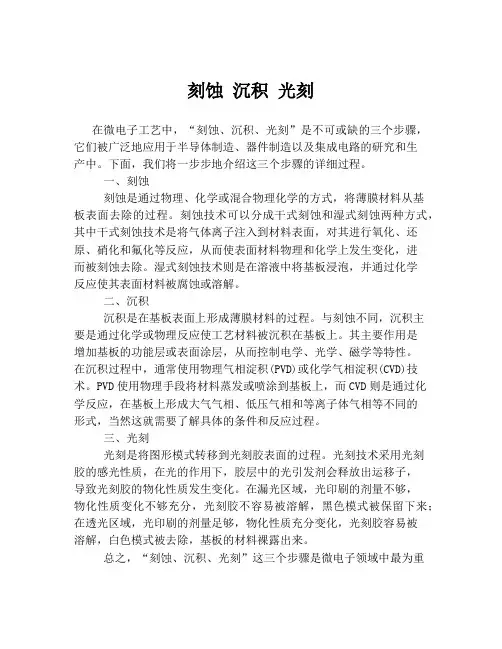

刻蚀沉积光刻在微电子工艺中，“刻蚀、沉积、光刻”是不可或缺的三个步骤，它们被广泛地应用于半导体制造、器件制造以及集成电路的研究和生产中。

下面，我们将一步步地介绍这三个步骤的详细过程。

一、刻蚀刻蚀是通过物理、化学或混合物理化学的方式，将薄膜材料从基板表面去除的过程。

刻蚀技术可以分成干式刻蚀和湿式刻蚀两种方式，其中干式刻蚀技术是将气体离子注入到材料表面，对其进行氧化、还原、硝化和氟化等反应，从而使表面材料物理和化学上发生变化，进而被刻蚀去除。

湿式刻蚀技术则是在溶液中将基板浸泡，并通过化学反应使其表面材料被腐蚀或溶解。

二、沉积沉积是在基板表面上形成薄膜材料的过程。

与刻蚀不同，沉积主要是通过化学或物理反应使工艺材料被沉积在基板上。

其主要作用是增加基板的功能层或表面涂层，从而控制电学、光学、磁学等特性。

在沉积过程中，通常使用物理气相淀积(PVD)或化学气相淀积(CVD)技术。

PVD使用物理手段将材料蒸发或喷涂到基板上，而CVD则是通过化学反应，在基板上形成大气气相、低压气相和等离子体气相等不同的形式，当然这就需要了解具体的条件和反应过程。

三、光刻光刻是将图形模式转移到光刻胶表面的过程。

光刻技术采用光刻胶的感光性质，在光的作用下，胶层中的光引发剂会释放出运移子，导致光刻胶的物化性质发生变化。

在漏光区域，光印刷的剂量不够，物化性质变化不够充分，光刻胶不容易被溶解，黑色模式被保留下来；在透光区域，光印刷的剂量足够，物化性质充分变化，光刻胶容易被溶解，白色模式被去除，基板的材料裸露出来。

总之，“刻蚀、沉积、光刻”这三个步骤是微电子领域中最为重要的工艺技术之一。

了解这三个步骤的原理和应用，对于掌握并运用现代电子技术，实现更加精密的微型电路和芯片等制造都至关重要。

光刻和刻蚀工艺流程第一步：光刻掩膜准备光刻工艺的第一步是制备掩膜。

掩膜是一种类似于胶片的薄膜，上面有制作好的电路图形。

通常，光刻掩膜由专门的光刻工艺工程师根据电路图形设计，并通过专业软件生成掩膜图形。

之后将掩膜图形转移到掩膜胶片上。

第二步：光刻胶涂覆接下来，在待加工的硅片表面涂覆一层光刻胶。

光刻胶是一种特殊的光敏物质，具有对紫外光敏感的特性。

使用旋涂机将光刻胶均匀涂覆在硅片上。

第三步：软烘烤硅片上涂覆好光刻胶之后，需要进行软烘烤步骤。

软烘烤的作用是去除光刻胶中的溶剂以及帮助光刻胶更好地附着在硅片表面上。

软烘烤的温度和时间根据不同的光刻胶种类和工艺要求进行调节。

第四步：曝光曝光是光刻工艺的关键步骤。

在曝光台上，将掩膜和被涂覆光刻胶的硅片对准，并通过紫外光照射。

光刻胶中被曝光的部分会发生化学变化，形成光刻胶的图形。

第五步：后烘烤曝光之后，需要进行后烘烤。

烘烤的目的是加强光刻胶的图形，使其更稳定并提高精度。

烘烤温度和时间根据不同的光刻胶种类和工艺要求进行调节。

第六步：显影显影是将光刻胶中未曝光的部分溶解掉的步骤。

将硅片浸入特定的显影液中，显影液会将光刻胶中溶解掉的部分清除掉，形成具有电路图形的光刻胶。

第七步：刻蚀刻蚀是将未被光刻胶保护的硅片表面精确地去除掉部分的步骤，以形成电路图形。

刻蚀液根据硅片的材料和刻蚀目标而确定。

将硅片浸入刻蚀液中，刻蚀液会剥离掉没有光刻胶保护的硅片表面，形成光刻胶的图形。

第八步：去光刻胶刻蚀完成后，需要将光刻胶从硅片上去除。

通常使用酸性或碱性溶液将光刻胶溶解掉。

去光刻胶后，就得到了具有电路图形的硅片。

以上就是光刻和刻蚀的工艺流程。

光刻和刻蚀工艺对于微电子芯片的制造至关重要，能够提供精确的电路图形，是制造集成电路的基础步骤。

随着技术的不断发展，光刻和刻蚀工艺也在不断改进，以满足高集成度和高性能的微电子芯片的制造需求。

第1篇一、实验目的1. 理解光刻和刻蚀在半导体制造中的基本原理和作用。

2. 掌握光刻胶的涂覆、曝光、显影和刻蚀的实验步骤。

3. 学习通过光刻和刻蚀技术制作特定图案。

二、实验原理光刻是半导体制造中的关键步骤，它利用光致抗蚀剂（光刻胶）的感光特性，在硅片等衬底上形成图案。

刻蚀则是将光刻胶上的图案转移到衬底上，通过化学或物理方法去除不需要的衬底材料。

三、实验材料与仪器1. 材料：硅片、光刻胶、显影液、刻蚀液等。

2. 仪器：光刻机、显影机、刻蚀机、显微镜、电子天平等。

四、实验步骤1. 光刻胶涂覆将硅片清洗干净，然后均匀涂覆一层光刻胶。

涂覆后，将硅片放入烘箱中烘烤，使光刻胶干燥。

2. 曝光将涂覆好光刻胶的硅片放入光刻机中，通过紫外光照射，使光刻胶发生光化学反应，形成所需的图案。

3. 显影将曝光后的硅片放入显影液中，显影液中的溶剂会溶解未曝光的光刻胶，而曝光区域的光刻胶则保持不变。

通过控制显影时间，可以得到清晰、均匀的图案。

4. 刻蚀将显影后的硅片放入刻蚀机中，刻蚀液会溶解硅片上不需要的材料，从而实现图案的转移。

五、实验结果与分析1. 光刻胶涂覆光刻胶涂覆均匀，无明显气泡和划痕。

2. 曝光曝光后的硅片在紫外光照射下，光刻胶发生光化学反应，形成所需的图案。

3. 显影显影后的硅片图案清晰，无明显缺陷。

4. 刻蚀刻蚀后的硅片图案完整，无明显损伤。

六、实验讨论1. 光刻胶涂覆的质量对实验结果有较大影响，涂覆不均匀或存在气泡、划痕等缺陷会影响图案的质量。

2. 曝光时间和强度对光刻胶的光化学反应有较大影响，需要根据具体的光刻胶和实验条件进行调整。

3. 显影时间对图案的清晰度有较大影响，显影时间过短或过长都会导致图案模糊。

4. 刻蚀液的选择和刻蚀时间对刻蚀效果有较大影响，需要根据具体材料进行调整。

七、实验结论通过本次实验，我们成功掌握了光刻和刻蚀的基本原理和实验步骤，制作出了清晰、均匀的图案。

实验结果表明，光刻和刻蚀技术在半导体制造中具有重要作用，为后续的半导体器件制造奠定了基础。

光刻与刻蚀工艺pptxx年xx月xx日contents •光刻与刻蚀工艺简介•光刻工艺详细介绍•刻蚀工艺详细介绍•光刻与刻蚀工艺的挑战与对策•光刻与刻蚀工艺的发展趋势目录01光刻与刻蚀工艺简介1光刻工艺原理23利用光子能量将光刻胶上的分子激活，使其可进行化学反应。

光学曝光将光刻胶上的图形转移到半导体基板上的过程。

图形转移对光刻胶和半导体基板表面进行化学处理，以实现图形的精细加工。

表面处理利用液体化学试剂将半导体表面的材料溶解。

刻蚀工艺原理湿法刻蚀利用等离子体或离子束等高能粒子将半导体表面的材料去除。

干法刻蚀刻蚀过程中，被刻蚀材料与阻挡层材料的去除速率之比。

选择比1光刻与刻蚀工艺的关系23光刻工艺是制造芯片的核心技术，通过光刻胶上的图形控制半导体表面的加工。

刻蚀工艺是将光刻胶上的图形转移到半导体表面的关键步骤，要求高精度和高一致性。

光刻和刻蚀工艺的组合直接决定了芯片制造的质量、产量和成本。

02光刻工艺详细介绍03运动控制系统运动控制系统精确控制掩膜与光刻胶之间的相对位置，确保图形对准和重复性。

光刻机工作原理01曝光系统曝光系统将掩膜上的图形转换为光刻胶上的图形，是光刻机的核心部分。

02投影系统投影系统将曝光系统输出的光线聚焦到光刻胶表面，实现小比例图形转移。

光学接触剂是低分子聚合物，具有高度透明性和低折射率。

光学接触剂正性光刻胶受到光照后会发生交联反应，形成网状结构，耐腐蚀性强。

正性光刻胶负性光刻胶受到光照后会发生降解反应，形成可溶性物质，易于清除。

负性光刻胶光刻胶的分类与性质增加对比度通过优化涂层和选择合适的光源和波长，增加光刻胶与衬底之间的对比度。

提高分辨率采用短波长光源和高级数值孔径透镜，提高光刻机分辨率。

提高精度和一致性采用先进的控制系统和误差修正技术，提高光刻胶图形的精度和一致性。

光刻工艺的优化03刻蚀工艺详细介绍离子刻蚀机以离子束或离子束辅助化学反应的方式进行刻蚀。

具有各向异性刻蚀、高分辨率和低损伤等优点，但刻蚀速率较慢，设备昂贵。

刻蚀工艺流程刻蚀工艺是一种常用的微纳加工技术，用于制备微细结构、图案或器件。

刻蚀工艺通常包括以下几个步骤：准备衬底、光刻固化、刻蚀加工和清洗处理。

首先是准备衬底。

衬底通常采用硅片或玻璃片，其表面需要进行清洗和去除杂质处理，以确保刻蚀过程的精确度和稳定性。

第二步是光刻固化。

光刻是刻蚀工艺中必不可少的一步，主要用于制备模板图案。

首先，在衬底表面涂上一层感光胶，然后将模板图案通过照相机或激光曝光到感光胶上，形成暴露和未暴露的区域。

暴露过程中，通过模板图案上的透明和不透明区域的遮光作用，使得胶层在暴露区域发生物理或化学变化。

未暴露区域的胶层则保持不变。

接下来是刻蚀加工。

刻蚀加工通过化学反应将暴露区域的胶层或衬底材料去除，从而形成图案或结构。

刻蚀加工可以分为湿刻蚀和干刻蚀两种方式。

湿刻蚀是利用酸、碱或其他溶液对衬底进行腐蚀。

一般情况下，刻蚀液与刻蚀时间会根据所需的刻蚀深度和刻蚀速率进行调整。

湿刻蚀过程中，需要对刻蚀液的温度、浓度和流速进行精确控制，以确保刻蚀过程的准确性。

干刻蚀是通过物理或化学反应将暴露区域的胶层或衬底材料去除。

常用的干刻蚀技术包括物理刻蚀、放电刻蚀和等离子体刻蚀等。

干刻蚀通常需要在低真空或高真空的环境下进行，以保证刻蚀过程的精确和稳定。

最后是清洗处理。

刻蚀加工完毕后，需要对衬底进行清洗处理，以去除残留的感光胶和刻蚀液。

清洗处理可以采用不同的溶剂和清洗工艺，如超声波清洗、旋转式清洗等。

清洗处理的目的是保持衬底表面的干净和平滑，以便进行后续的加工或测试。

总结起来，刻蚀工艺流程主要包括准备衬底、光刻固化、刻蚀加工和清洗处理。

这些步骤的精确性和稳定性对于微纳加工的质量和性能至关重要，因此需要严格控制每个步骤的工艺条件和参数。

同时，刻蚀工艺的发展和突破将进一步推动微纳加工技术的创新和应用。

光刻与刻蚀工艺光刻与刻蚀工艺，这听起来好像是个特别高大上、特别复杂的东西，对吧？但其实啊，它就像是我们生活中的一场精心编排的舞蹈，每一个步骤都精准而有序。

先来说说光刻。

这就好比是在一张巨大的画布上作画，只不过这画布不是普通的纸，而是小小的芯片。

想象一下，你拿着一支超级精细的“画笔”，要在这小小的芯片上画出极其复杂的图案，而且不能有一丝一毫的差错。

这“画笔”其实就是光刻机发出的光线，通过一系列的操作，把设计好的电路图案精确地“印”在芯片表面。

我记得有一次，我在实验室里观察光刻的过程。

那台光刻机就像是一个神秘的大家伙，安静地矗立在那里。

操作人员小心翼翼地调整着各种参数，眼睛紧紧盯着屏幕上的图像。

当光线照射在芯片上的那一刻，我仿佛看到了一场魔法的诞生，那些细微的线条逐渐清晰起来，就像夜空中绽放的烟花一样绚烂。

刻蚀呢，就像是一位精细的雕刻大师，拿着刻刀在已经画好图案的芯片上进行雕琢。

它要把不需要的部分一点点地去除掉，留下的就是我们需要的电路结构。

这个过程就像是在豆腐上雕花，需要极度的细心和耐心。

比如说，有一次我看到一块芯片在进行刻蚀工艺，旁边的工程师们紧张得大气都不敢出。

刻蚀液缓缓地流淌在芯片表面，一点点地侵蚀着多余的部分。

每一秒钟都显得那么漫长，大家都在等待着最终完美的结果。

光刻和刻蚀工艺的结合，就像是一场完美的双人舞。

光刻画出了优美的线条，刻蚀则将这些线条雕琢得更加精致。

它们相互配合，缺一不可，共同为制造出高性能的芯片而努力。

在现代科技的舞台上，光刻与刻蚀工艺是当之无愧的明星。

从我们日常使用的手机，到超级计算机，再到各种智能设备，都离不开它们的功劳。

就拿我们的手机来说吧，芯片的性能直接决定了手机的运行速度和功能。

而光刻与刻蚀工艺的不断进步，让芯片变得越来越小，性能却越来越强大。

以前的手机又大又笨重，功能也很有限。

但现在，小小的手机里却蕴含着巨大的能量，这都要归功于光刻与刻蚀工艺的不断创新和发展。

而且啊，这光刻与刻蚀工艺的发展可不是一帆风顺的。
