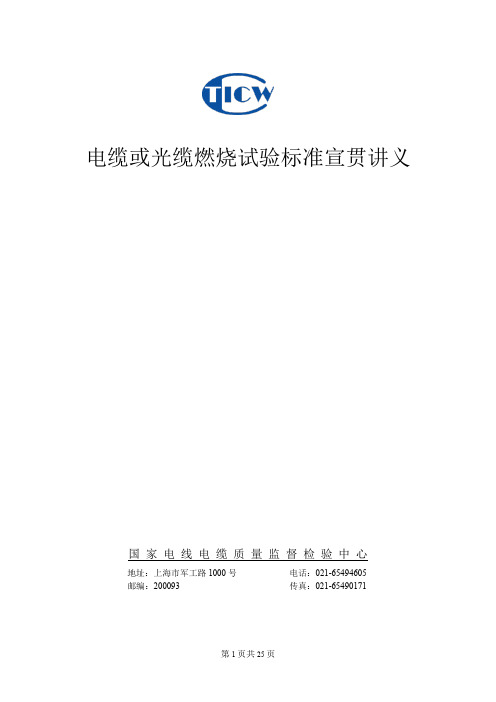

电缆或光缆燃烧试验标准宣贯讲义

电缆或光缆燃烧试验标准宣贯讲义
1 涉及的标准 GB/T 18380.11 电缆和光缆在火焰条件下的燃烧试验 电缆火焰垂直蔓延试验－试验装置 GB/T 18380.12 电缆和光缆在火焰条件下的燃烧试验 GB/T 18380.13 电缆和光缆在火焰条件下的燃烧试验 2 试验方法概述 2.1 主要试验设备 2.1.1 金属罩——高（1200±25）mm，宽（300±25）mm，深（450±25）mm， 正面敞开，顶部和底部封闭。 2.1.2 引燃源——除了使用纯度超过 95％的技术级丙烷进行供火，引燃源应符合 GB/T 5169.14-2001 的规定。 2.1.3 合适的试验箱——通风柜。 2.2 试验步骤 2.2.1 试样——一根长（600±25）mm 的电线电缆（应预处理） 。 2.2.2 试样垂直轴线应处在金属罩的中间位置。 2.2.3 喷灯的位置应使蓝色内锥的尖端正好触及试样表面，接触点距离水平的上 支架下缘（475±5）mm，同时喷灯与试样的垂直轴线成（45±2）°的夹角。 2.2.4 对于扁电缆，火焰接触点应在电缆扁平部分的中部。 2.2.5 供火时间
第 5 页共 25 页
第三节 垂直安装的成束电线电缆火焰垂直蔓延试验
1 涉及的标准 GB/T 18380.31 电缆和光缆在火焰条件下的燃烧试验 GB/T 18380.32 电缆和光缆在火焰条件下的燃烧试验 GB/T 18380.33 电缆和光缆在火焰条件下的燃烧试验 束电线电缆火焰垂直蔓延试验－A 类 GB/T 18380.34 电缆和光缆在火焰条件下的燃烧试验 束电线电缆火焰垂直蔓延试验－B 类 GB/T 18380.35 电缆和光缆在火焰条件下的燃烧试验 束电线电缆火焰垂直蔓延试验－C 类 GB/T 18380.36 电缆和光缆在火焰条件下的燃烧试验 束电线电缆火焰垂直蔓延试验－D 类 2 试验方法概述 2.1 主要试验设备 2.1.1 燃烧试验箱 燃烧试验箱箱体内部尺寸为宽(1000±100)mm、 深(2000±100)mm 和高(4000 ±50)mm。箱的底部 距地坪 150mm， 箱体 正面开有一个门。在 箱的底板上距前墙 (150±10)mm 处，居 中开一个（800±20） ×（400±10）mm 的 进气口，空气从箱外 沿此孔进入箱内应 无任何实质上的障 碍。在箱的顶部的后 边缘，开一个（1000 ±100）×（300±5） mm 的出烟口。试验 箱的背墙和两侧墙 应采用传热系数约 第 36 部分： 垂直安装的成 第 35 部分： 垂直安装的成 第 34 部分： 垂直安装的成 第 31 部分： 垂直安装的成 第 32 部分： 垂直安装的成 第 33 部分： 垂直安装的成 束电线电缆火焰垂直蔓延试验－试验装置 束电线电缆火焰垂直蔓延试验－A F/R 类

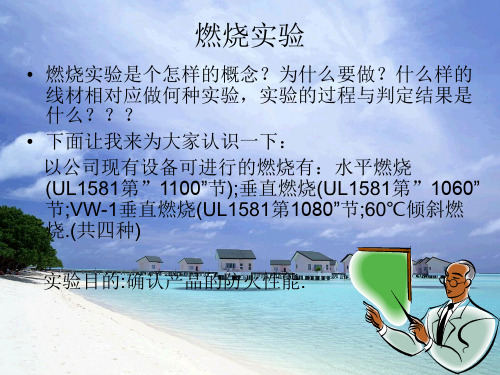

电线电缆燃烧实验

电线电缆燃烧实验

電子線標示介紹：一般UL並沒有嚴格限制 AWM須在電線上印字，但一般廠商均有印。 UL有嚴格限制工廠必需於每軸線上附上標 籤，標籤應包括下列標示
電壓（依照STYLE PAGE的規定）
公司的名字或UL的號碼
製造日期，以年份及月份標示
導体尺寸(AWG表示）
AWM的用途(依STYLE PAGE規定）
• 线缆标上印有FT1,阻燃等级FT1,应按照UL 1581 第”1060”节(FT1垂直燃烧实验);
• 线缆标上印有FT2,阻燃等级FT2,应按照UL
1581第”1100”节(水平燃烧实验)
以下为LAN CABLE耐燃等级一览表
• 关于通讯线CM燃烧等级(从高到低排列) 1)Plenum---------在CM后加一个单字P-----CMP(UL-910) 印字上有”CMP,CL2P,CL3P,FPLP,MPP”等 2)Riser-------------在CM后加一个单字R----CMR(UL-1666) 印字上有”CMR,CL2R,CL3R,FPLR,MPR”等 3)General Purpose—在CM后不加单字-----CM(UL-1581) 印字上有”CM,PLTC,CL3,CL2,FPL,CMG,MP,MPG等 4)Residential------在CM后加一个单字X----CMX(UL-1581) 印字上有”CMX,CL3X,CL2X”等
直试验就要)
1060垂直燃烧试验过程:开启耐燃烧实验机,调整火焰大小(外 焰5英寸,即125±10MM内焰1.5英寸即40±2MM);开启自 动开关,燃烧试样15秒,关闭15秒后再对试样施火.如此循环 5次(上次施火15秒后再对试样施火,不管上次施火后15秒内 试样的火焰是否自动熄灭).粉红色字体也是垂直燃烧与 VW-1的唯一区别.

电线电缆检验ppt课件

电线电缆检验ppt课件
20
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
纸带法测量的结果应按下列公式计算：
式中：D——试样平均外径，单位mm L——试样实测周长，单位mm △——纸带厚度
21
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
14
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
4、橡皮和塑料绝缘（或）护套的外观检查
绝缘和护套表面要求表面光滑圆整、光泽均 匀、不偏芯、无机械损伤、压扁；没有正常 目力见到的杂物、气泡、气孔和显著颗粒； 不应有粗细不均和竹节形，绝缘与导体线芯， 绝缘与绝缘、绝缘与护套之间不得有粘连。 对于火花击穿的修补点处理要光滑、平整要 基本看不出明显修补点。
检验数字、取值应按有关标准规定中取数字位数，后 位数字进行四舍五入。
数字修约 在十进制中，数字的修约按照四舍五入的方法进行。 例如数字2.746，如果取两位小数，修约后的数字是 2.75；如果取一位小数，则修约后的数字为2.7。
8
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
返修品：检验结果按技术标准要求，有某些项目 不符合标准规定，但经过返修可以达到标准要求 者列为返修品。
废品：经检验完全不符合产品标准或技术条件规 定，又无修复价值的产品为废品。

电缆的燃烧性能讲义（单根垂直燃烧）

电缆的燃烧性能讲义（单根垂直燃烧）

电缆的燃烧性能讲义（单根垂直燃烧）一、燃烧特性代号单根阻燃—Z成束阻燃—ZA、ZB、ZC、ZD无卤低烟—WD耐火—N举例：WDZ-DCYJ 750V 1×2.5、ZAN-YJV22 0.6/1kV 3×50二、阻燃性能检测1. 电缆和光缆在火焰条件下的燃烧试验单根绝缘电线电缆火焰垂直蔓延试验▪涉及的标准：•GB/T 18380.11/IEC 60332-1-1第11部分：单根绝缘电线电缆火焰垂直蔓延试验-试验装置•GB/T 18380.12/IEC 60332-1-2第12部分：单根绝缘电线电缆火焰垂直蔓延试验-1kW预混合型火焰试验方法•GB/T 18380.13/IEC 60332-1-3第13部分：单根绝缘电线电缆火焰垂直蔓延试验-测定燃烧的滴落(物)/微粒的试验方法符合IEC60695-2-4/1的标称功率为1kW预混合型燃气喷灯试验布置图试验设备图•样品长度：(600±25)mm ；供火时间：试样外径（mm）供火时间（s）D≤256025<D≤5012050<D≤75240D>75 480•燃烧气体：95%的技术级丙烷，流量为650±30mL/min，•供气压力应为：0.1Mpa。

•压缩空气：流量为10±0.5L/min，供气压力应为0.1Mpa。

•喷灯火焰：内焰高50～60m，外焰高170～190mm。

▪合格结果判定：1）.炭化部分起始点与上夹头下缘之间的距离大于50mm。

2）.同时燃烧向下延燃至与上夹头下缘之间的距离不大于540mm。

3）.滴落物不能引燃试样下面的餐巾纸。

2 .电缆和光缆在火焰条件下的燃烧试验单根绝缘细电线电缆火焰垂直蔓延试验▪涉及的标准：•GB/T 18380.21/IEC 60332-2-1第21部分：单根绝缘细电线电缆火焰垂直蔓延试验-试验装置•GB/T 18380.22/IEC 60332-2-2第22部分：单根绝缘细电线电缆火焰垂直蔓延试验－扩散型火焰试验方法适用范围：建议在测试细光缆，总截面小于0.5mm2的绝缘细电线电缆时采用符合IEC60695-2-4/1的扩散型燃气喷灯▪试验布置图：对电缆对光缆•燃烧气体：95%的技术级丙烷•喷灯火焰：光亮火焰的总长度为（125±25）mm•样品长度：(600±25)mm1）对电线电缆：取1号和2号二根试样，对1号试样供火20s，移开喷灯，熄灭喷灯火焰，取下试样，若导体没有熔化，则直接进行结果判定。

电线电缆燃烧特性分类及其标准试验

电线电缆燃烧特性分类及其标准试验

电线电缆燃烧特性分类及其标准试验
电线电缆燃烧特性分类及其标准试验
-------------------------------------------------------------------------------
电线电缆根据其本身具有的燃烧特性，可分为普通电线电缆、阻燃电线电缆、耐火电线电缆、无卤低烟电线电缆及矿物绝缘电缆。

(1)阻燃电线电缆指难以着火并具有防止或延缓火焰蔓延能力的电线电缆。

常用的标准试验为GB/T18380.3(等同于IEC60332-1999);
(2)耐火电线电缆指在规定温度和时间的火焰燃烧下，仍能保持线路完整性的电线电缆。

常用的标准试验为GB/T12666.6(等效于IEC60331-21-1999)：
(3)无卤低烟电线电缆分为阻燃型和阻燃耐火型两种。

阻燃型指材料不含卤素，燃烧时产生的烟尘较少并且具有阻止或延缓火焰蔓延的电线电缆。

常用的标准试验有GB/T17650.2(等
同于IEC60754-2)、GB/T17651.2(等同于IEC61034-2)和GB/T18380.3(等同于IEC60332-3)三项。

阻燃耐火型在以上的基础上还需满足保持线路完整性的要求，同时常用的标准试验增加了GB/T12666.6(等效于IEC60331);
(4)矿物绝缘电缆在火焰中具有不燃和无烟无毒的性能，其本身不会因短路而引起火灾。

常用的标准试验除GB/T12666.6耐火试验外，还应针对火灾实际情况，参照英国BS标准中对电缆的试验有抗喷淋水和抗机械撞击(重物坠落)能力的标准要求。

同时，可以参照国家标准《额定电压750V及以下矿物绝缘电缆及终端》(GBl3033-1991)。

电线电缆检测讲义课件

电线电缆检测讲义课件
《电线电缆检测讲义》PPT课件
2、其它常用电线电缆产品标准 （1）GB/T12706-2008额定电压1kV(Um=1.2kV)到 35kV(Um=40.5kV)挤包绝缘电力电缆及附件 （2）GB/T9330-2008塑料绝缘控制电缆 （3）GB/T19666-2005阻燃和耐火电线电缆通则 3、试验方法标准 （1）GB/T 3048-2007电线电缆电性能试验方法 （2）GB/T 2951-2008/IEC60811电缆绝缘和护套材料通 用试验方法 （3）GB/T18380-2008/IEC60332电缆在火焰条件下的 燃烧试验
《电线电缆检测讲义》PPT课件
第三章、电线电缆常见检测项目 1、导体直流电阻的测量 2、绝缘线芯、成品电缆电压试验 3、电线电缆的结构检测；导体直径、绝缘厚度、护套厚度、外径、椭圆度等 4、绝缘电阻的测量 5、标志检查 6、绝缘和护套低温卷绕试验 7、绝缘和护套低温拉伸试验 8、聚氯乙稀绝缘和护套低温冲击试验 9、绝缘高温压力试验
《电线电缆检测讲义》PPT课件
注意事项： 1）扁形铜皮软线 型号60227 IEC 41（RTPVR）20℃时导体最大直流电阻 270Ω∕km。 2）一般用途的编织、高强度橡皮、氯丁或其他相当的 合成弹性体橡套电梯电缆型号为60245 IEC 70（YTB） 、60245 IEC 74（YT）、60245 IEC 75（YTF）的 20℃ 时导体最大直流电阻，在GB/T3956标准第5种导体的 基础上应增加5%。
《电线电缆检测讲义》PPT课件
21、绝缘热收缩试验 22、绝缘线芯撕离试验 23、编织密度的检查 24、成束燃烧试验 25、耐火试验 26、低烟无卤试验 27、耐臭氧试验 28、扭结试验
《电线电缆检测讲义》PPT课件

电线电缆燃烧特性试验 共21页


电线电缆燃烧特性试验
2 送样要求 2.4 阻燃
成束阻燃试验中,A类阻燃适用于 高非金属材料体积含量的场合，B类 阻燃适用于中等非金属材料体积含 量的场合，C类阻燃适用于较低非金 属材料体积含量的场合，D类阻燃适 用于很低非金属材料体积含量的小 电缆的场合。
电线电缆燃烧特性试验
2 送样要求 2.4 阻燃
电线电缆燃烧特性试验
2 送样要求 2.4 阻燃
常见规格型号电缆成束阻燃试验所需样品长度
规格型号 ZA-KYJY-450/750 4×2.5 ZA-KYJY-450/750 7×2.5 ZA-KYJY-450/750 19×1.5 ZA-KYJY-450/750 19×2.5 ZA-KYJYP-450/750 4×2.5 ZA-KYJYP-450/750 7×2.5 ZA-KYJYP-450/750 19×1.5 ZA-KYJYP-450/750 19×2.5
S 为一根试样横截面的总面积，单位为mm2;
Sm 为一根试样中金属材料的总面积，单位为mm2;
由于每根样品的长度均为3.5米，因此所需样品的长度为3.5n米。
电线电缆燃烧特性试验
2 送样要求 2.4 阻燃
图中： D 为电缆的平均外径，需 实际测量。 S =D2π/4
电线电缆燃烧特性试验
2 送样要求
电线电缆燃烧特性试验
1 分类
1.4 阻燃 电缆在规定的试验条件下燃烧时，撤去火源
后，火焰在电缆试样上蔓延但不超过规定的范围 并且自行熄灭的特性，即阻止或延缓火焰发生或 蔓延的能力。
阻燃电线电缆通常是在材料中添加阻燃剂(例 如氢氧化镁，氢氧化铝)，使得材料在燃烧时具有 阻燃性能。
单根阻燃（垂直燃烧，不延燃）
电线电缆燃烧特性试验

[课件]电力电缆试验PPT


10
超声波仪器介绍
11
超声波检测 • 仪器基本原理：
12
超声波检测
• 电晕, 爬电, 电弧和较强的PD • 对空气绝缘设备最为有效
13
超声波检测
Ultraprobe9000将探测到的超声波信号转换为可听 见的音频信号，通过耳机传到人耳，并在LCD上用 一个分成16小段的条形图很直观地实时显示声音强 度的变化，用数字显示频率和分贝值。
14
超声波检测
• 该仪器的单位为dB(分贝) ，特指基于1mV的被测 信号的（分贝）幅值； • ������ 例如某一信号的实际幅值为15mV, 则其分贝 值为20 x log(15(mV)/ 1(mV)) = 23.5 分贝（dB）
15
仪器使用方法
16
仪器的使用方法
• • • • • • • •
a-主仪器������ b-耳机������ c-超声扫描模块������ d-接触式模块������ e-橡胶探头������ f-接触式扩展组件������ g-超声发生器������ h-充电器
17
仪器的使用方法
• Ultraprobe9000超声波监测仪主机 1 ）主机运行开关 2 ）电源插孔 3 ）性能调节旋钮 （顺时针调大，逆时针调小） 4 ）声音存储按钮 5 ）外置耳机插孔
25
使用的仪器 手持式局放检测设备
26
典型案例分析
27
7.2.参数计算和设备选择
电力电缆试验
主要内容
• 前言 • 超声波检测技术及相关知识简介 • 暂态地电波检测技术及相关知识简介 • 典型案例分析
2
前言
• 研究表明，内部故障以绝缘性故障为多。往往绝 缘性故障的先兆和表现形式为局部放电。常规的 试验方法可以检查出贯穿性绝缘缺陷及明显的绝 缘缺陷，而且需要在停电情况下进行。因此，采 取先进的技术手段及时检测出设备潜伏性隐患的 要求越来越迫切。

电线电缆燃烧特性试验


约252 约144 约105 约322 约245 约137 约95
电线电缆燃烧特性试验
2 送样要求 2.4 阻燃 常见规格型号电缆成束阻燃试验所需样品长度
规格型号 ZC-YJY-0.6/1 1×185 长度/米 约28
ZC-YJY-0.6/1 3×95 ZC-YJY-0.6/1 5×95 ZC-YJY-0.6/1 3×150 ZC-YJY-0.6/1 3×240 ZC-YJY23-0.6/1 3×95
电线电缆燃烧特性试验
2 送样要求 2.3 无卤 无卤试验是生产许可证型式试验项目， 主要适用的产品为： 热塑性聚烯烃护套控制电缆，例如： KYJY,KYJYP等系列的控制电缆； 无卤阻燃材料ST8型（聚乙烯或聚烯烃） 护套电力电缆，例如YJY,YJLY,YJY23， YJLY23，YJY33，YJLY33等系列的电力电 缆。
2 送样要求 2.2 低烟 低烟试验是生产许可证型式试验项目， 主要适用的产品为： 热塑性聚烯烃护套控制电缆，例如： KYJY,KYJYP等系列的控制电缆； 无卤阻燃材料ST8型（聚乙烯或聚烯烃） 护套电力电缆，例如YJY,YJLY,YJV23， YJLV23，YJV33，YJLV33, YJY23，YJLY23， YJY33，YJLY33等系列的电力电缆。
约10.5 约7 约7 约3.5 约7
谢谢大家！
电线电缆燃烧特性试验
2 送样 2.4 阻燃 成束阻燃试验是生产许可证型式试验项目， 主要适用的产品为： 热塑性聚烯烃护套控制电缆，例如： KYJY,KYJYP等系列的控制电缆，适用于阻燃A 类； 无卤阻燃材料ST8型（聚乙烯或聚烯烃）护 套电力电缆，例如YJY,YJLY,YJY23，YJLY23， YJY33，YJLY33,YJV23，YJLV23，YJV33， YJLV33等系列的0.6/1kV低压电力电缆，要求 进行阻燃C类试验。

电缆的燃烧性能讲义（成束燃烧试验）

电缆的燃烧性能讲义（成束燃烧试验）《电缆和光缆在火焰条件下的燃烧试验垂直安装的成束电线电缆火焰垂直蔓延试验》一、涉及的标准•GB/T 18380.31 －试验装置•GB/T 18380.32 －A F/R类（本安装方法用于电缆规范中要求使用在特别装置中的特种电缆。

A F/R类不用于普通电缆。

）•GB/T 18380.33 － A类•GB/T 18380.34 － B类•GB/T 18380.35 － C类•GB/T 18380.36 － D类二、主要试验设备•燃烧试验箱(标准试验箱)•控制柜(双路控制系统)•火源(美国AGF公司的带型喷灯)•钢梯(标准钢梯和宽型钢梯)•消烟除尘器(湿式除尘器)•风速计(热球式风速计 )燃烧试验箱引燃源：燃烧喷灯三、试样根数的确定•A类：试样根数应使每米所含的非金属材料的总体积为7L。

•B类：试样根数应使每米所含的非金属材料的总体积为3.5L。

•C类：试样根数应使每米所含的非金属材料的总体积为1.5L。

•D类：试样根数应使每米所含的非金属材料的总体积为0.5L。

四、试验步骤1）外部风速不大于8m/s，箱内侧墙的温度5-40℃，箱内应干燥。

2）试样应在23±5℃下至少处理16h。

3）将制好的试样按标准规定安装在钢梯上。

4）按标准规定的供火时间开始进行试验。

对于紧密排列的安装方式，可以选择多个电缆试样段一起绑扎，但每个电缆试样段组的最大宽度应为5个电缆试样段。

五、试验结果判定•燃烧停止后，把试样擦干净。

如果在停止供火后lh内试样仍燃烧不止，则应强行熄灭火焰。

•如果试样原来的表面没有损坏，则所有擦得掉的烟灰可忽略不计。

•非金属材料的软化或任何变形也可忽略不计。

•试样损坏的最大距离为喷灯底边至炭化部分起始点之间的距离。

六、技术指标无论是在钢梯前面还是后面，在试样上测得的碳化部分的最长距离应不超过喷灯底边以上2.5m。
