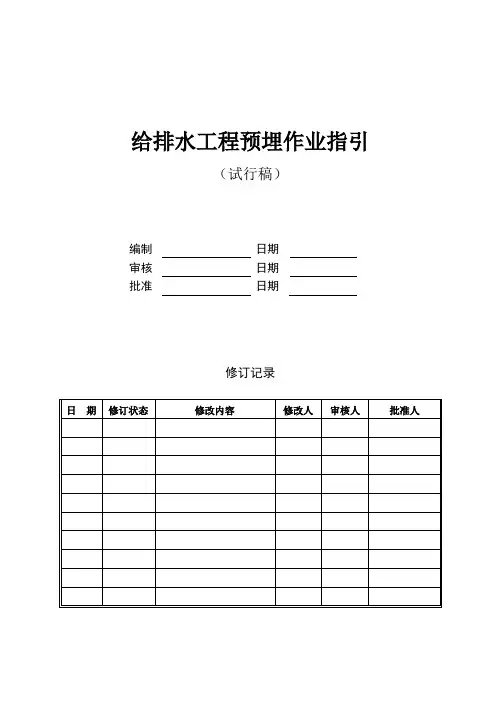

给排水工程预埋作业指引（试行稿）编制日期审核日期批准日期修订记录目录一、目的二、施工准备三、作业流程及要点四、检查验收一、目的明确给排水工程预埋作业程序及要点，指导现场工程管理人员有效管理施工，确保预埋满足以后安装要求，避免后期安装问题。
二、施工准备1、技术准备：1.1、预埋与其他阶段不同，基本没有专门的预埋图纸。
因此，在施工前期，专业工程师应做好图纸的整合与审查工作：①地下室给排水、消防、喷淋平面图②首层给排水、消防、喷淋平面图③各系统的系统图④建筑专业同层平面图（主要核对建筑布局与安装专业是否一致）1.2、图纸审查要点：①设计的思路；②管线的走向；③洞口及套管的位置、标高、大小、类型④是否有交叉、重叠、冲突矛盾的地方方法：可在一张图上整合，标注预留洞口及套管，并列表文字注明位置、标高、大小、类型。
在隐蔽验收时，根据整合图进行仔细核对，做到无遗漏。
1.3、关键部位①地下室外墙出户管：因套管类型不一样及防水要求。
措施：专业工程师需在图中使用不同颜色记号笔予以标注，并进行分类汇总，要求现场100％检查；②空调机台板：空调机台板上有管道穿越的，需考虑是否有室外机的摆放位置，避免出现安装管道后室外机无法安装现象。
要求各户型100％检查。
空调台板上有管道穿越及地漏时，尽量贴墙贴脚预留，并要考虑有防护栏或格栅时的距离③穿梁套管1)检查穿梁套管是否为图纸设计要求材质；2)穿梁套管的间距是否符合结构安全要求和施工要求；3)穿梁套管的固定是否符合设计要求；4)监理检查比例100％，专业工程师检查比例50％。
要求专业工程师仔细研读设计说明和施工说明，结合现场实际，充分考虑穿梁安装管道，避免后期安装影响吊顶标高，降低品质。
2、材料准备2.1、检查材料进场报验单及资质文件①合格证②检测报告③营业执照④生产许可证⑤其它材料管理制度要求的资料（如用于生活用水的管道卫生要求等）2.2、检查材料实体质量①材质②套管壁厚、型式③套管管径、长度④止水钢板厚度⑤其它设计需要达到的要求3、生产准备3.1、机械设备和材料的准备①电焊机、切割机、电锤等设备和加工工具已到位；②按照图纸设计的要求，加工套管的材料已根据材料管理制度进场，并完成进场报验手续；③根据土建梁截面、外墙截面、楼板厚度和管径要求进行套管的加工制作；3.2、预埋管制作①预埋钢管的除锈、刷漆；②预埋管的切断、两头封堵、加工好后预埋管道的堆放③防水套管的焊接制作需符合特殊工种加工制作规程，符合安全文明施工管理要求。
预留套管和洞孔作业指导书套管的种类：套管共4个种类：普通刚性套管、刚性防水套管、柔性防水套管及预留洞模盒。
制作及安装按如下顺序：首先根据深化图纸，讲图纸上相应规格的各类套管分尺寸统计好。
切割钢管：钢管切割时要先在钢管上画好尺寸，钢管切割长度为图纸中的长度、梁和墙宽度尺寸减3mm。
如400mm厚墙切成397mm的短钢管。
切后钢管口要齐平，不能出现管口不平现象。
除毛刺：将切割好的钢管的管口用打磨机除去管口毛刺。
钢管除锈及防腐：用钢刷子将钢管内外的锈除去，套管除锈后内侧刷防锈漆。
填堵锯末、封堵管口：套管做完防腐后用湿锯末填堵套管，要填堵实，用黄胶带将管口封堵严密。
刚性防水套管在钢管切割后要进行止水环加工及焊接加工，止水环加工要求按照02S404图集A型防水套管进行加工柔性防水套管和人防套管安装方式参照刚性防水套管各管径管道选用套管的规格按照附表进行，穿过外墙、穿过楼板有保温要求的管道选用套管时应加上保温层厚度。
预留洞模盒加工时，在钢管一端焊弧形提手，用于起模用；在钢管另一头相互垂直的四个点焊2寸钢钉四个，用于固定模盒。
3.套管安装安装时间：梁底模已经支好，钢筋已经绑扎好、并调整完毕，梁墙侧模还没有支。
楼板预留洞模盒安装时间为顶板已经支好，顶板钢筋绑扎完成并已调好。
安装方法：根据图纸定位尺寸找到套管的实际位置，水平方向以柱为准，标高以版面或以梁的下底面为标准，确定套管的标高，然后将套管放在确定的位置，在套管两头的下底面各放置一根Ф8或Ф10的圆钢，将圆钢焊在套管两边的箍筋上，在套管两头的上方各放置一根Ф8或Ф10的圆钢，将圆钢弯成圆弧形将套管卡死并结实的绑在箍筋上。
预留洞模盒安装，预留洞口大小为比管道规格大两号。
第一步，待土建开始支模时，给套管外侧刷脱模剂；第二步，在顶板模板上放线定位根据建筑图墙体位置和管道位置定位出洞口中心位置，待土建支模完成但板筋还未开始绑扎时，用大红漆在模板上标识预留套管的平面位置。
铁路隧道工程防排水施工作业指导书1.适用范围适用于**铁路扩能改造工程站前二标隧道防排水施工。
2. 作业准备2.1施工作业前，根据施工组织设计并结合现场工程进度情况合理配备防排水施工人员。
2.2根据防排水施工需要，现场配备防排水施工机具。
2.3对防排水材料进行试验检测，并做好现场防排水材料的储备工作。
3. 技术要求3.1现场施工人员必须岗前考核合格后方可进行施工，特种作业人员必须做到持证上岗。
3.2作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，编制应急预案，对施工人员认真进行技术交底。
4. 施工程序隧道结构防排水施工作业是在隧道初期支护完成，且隧道净空经检查满足设计要求后进行的有关结构防排水施工作业，主要包括基面检查处理、排水盲管安装、防水板铺设、止水带安装、混凝土灌注等工序。
5．施工要求5.1基面检查处理5.1.1 基面处理主要对初期支护表面的渗漏水，外露的突出物及表面凹凸不平处进行处理。
对基面渗漏水，采用回填注浆进行堵水，以保持基面无明显漏水。
对初期支护表面外漏的锚杆头，钢筋头等硬物进行割除，再用砂浆进行摸平。
对初期支护表面凹凸不平处采用喷射砼补喷平顺。
5.1.2 处理完毕需对基面处理质量进行检查，并应满足下列要求：（1）初期支护表面无明显渗漏水，切无空鼓、裂缝、酥松等现象。
（2）初期支护表面平整，平整度符合规范要求。
（3）初期支护表面无尖锐突出物。
5.2洞内盲管安装洞内排水盲管主要包括环向排水盲管、纵向集水盲管、横向排水管，三者通过变径三通连为一体，形成完整的排水系统。
5.2.1 环向排水盲管施作方法在隧道初期支护与防水板间设透水环向盲管，在泄水孔标高处通过变径三通与纵向盲管相连通。
环向盲管间距按照设计、规范要求进行布设，在水量较大地段适当加密。
环向盲管采用在预安装位置打孔装入小木楔铅丝绑扎固定。
管道预留预埋、管井及支架安装做法一、给排水（空调水）预留预埋安装1.1-套管预留预埋1、适用条件及范围本做法适用于工业与民用建筑工程中楼板、墙体预留套管安装。
2、施工工艺流程3、施工要点3.1 依据机电管线综合图，由专业工程师对刚性防水套管、柔性防水套管、普通套管进行逐层、逐部位数量统计，同时根据结构墙体得厚度确定预埋套管的长度，列出详细各种类型套管清单。
3.2 套管制作时应符合以下要求：1）制作套管的管径，比穿越的管道大两号；2）安装在楼板内的套管，其顶部应高出装饰地面20mm；3）安装在卫生间及厨房内楼板的套管，其顶部应高出装饰地面高出地面50mm，底部应与楼板底面相平；4）安装在墙壁内套管其两端与饰面相平；5）套管应两端面平齐，安装前应去除毛刺，进行除锈防腐；6）防水套管翼环和套管厚度应符合规范要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。
7）为保障管道居中，环缝均匀，套管内部应采用加设型钢辅助管道定位。
3.3主体结构钢筋绑扎完成后，按照深化设计图图标几何尺寸找准定位，然后将套管置于钢筋中进行加固。
3.4使用结构钢筋或附加钢筋采取“#”型对套管进行加固，“#”型钢筋的交叉点、套管与钢筋交叉点进行焊接，使套管牢固的固定在钢筋网中。
3.5柔性防水套管对法兰的螺栓孔做好防护工作，防止混凝土将螺栓孔堵塞，不利于后期柔性防水套管的法兰压盖的安装。
3.6成排套管安装时，应确保套管安装高度一致、间距均匀。
4 做法详图4.1 管道穿地下水池壁4.2管道穿地下室建筑外墙5、示例工程图片1.2 给排水（空调水）管道井安装1.2.1 管道井管道及配件安装1、适用条件及范围本做法适用于工业与民用建筑工程中管道井管道及配件安装。
2、施工工艺流程3、施工要点3.1 结合管井检修门和管井内水管管道的综合排布图，尤其是管道较多部位的布置图，避免各专业管道冲突和无法检修等问题。
确定先大后小，先无压后有压的原则，同时兼顾各管道安装时的必要安装操作空间和日后管道的检修空间。
隧道防水层工程作业指引书一、防水层铺设施工工艺防水层旳施工应符合如下规定：1、防水层应在基层验收合格后方可施工。
2、防水层施工过程中，应对每一种工序进行检查，合格后方可进行下一工序旳施工。
防水层采用9M长自制简易台架进行安装。

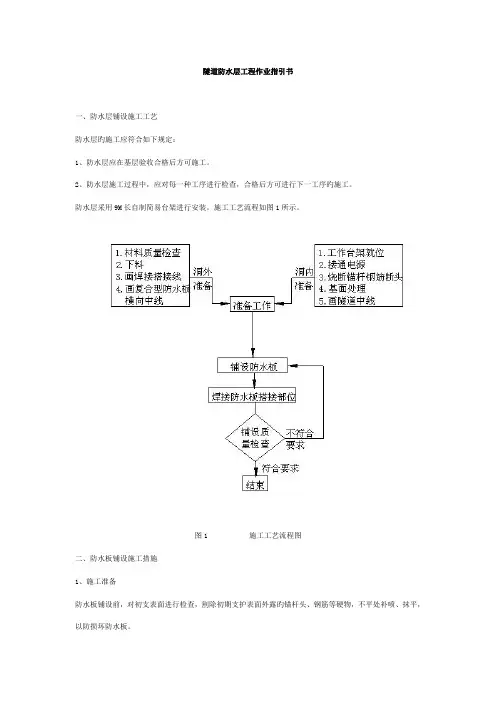

施工工艺流程如图1所示。
图1 施工工艺流程图二、防水板铺设施工措施1、施工准备防水板铺设前，对初支表面进行检查，割除初期支护表面外露旳锚杆头、钢筋等硬物，不平处补喷、抹平，以防损坏防水板。
为以便施工，减少搭接接头，复合型防水板均分拱部、边墙三段铺设，按照施工断面尺寸下料。
采用特种铅笔在防水板边沿离板边10cm处画接缝搭接线，并画出复合型防水板横向中线以及隧道中线。
铺设防水层地段距开挖工作面不应不不小于爆破安全距离。
２、防水板安装（1）、铺设防水板先将防水板横向中线同隧道中线对齐重叠定位，再由拱顶向侧墙方向铺设，运用复合型防水板上旳预留绳将其固定在暗订上。
铺设时防水板搭接宽度10cm，接缝采用热塑焊接机双焊缝焊接，焊缝宽度为２cm。
操作程序：①防水板安装前，应对开包后旳防水板进行检查，有无漏胶、缺损等，如有应及时修补。
②铺设防水板时，以防水板旳长度方向在隧道环向布置，应边铺边将其与暗钉栓接牢固。
③防水板从拱顶向两边边墙方向施工，第一环安装完后，同法安装第二环、第三环，以至该衬砌一种循环段所有安装完。
移动台架，即可立模浇注混凝土。
（2）、防水板接头焊接防水板大片每一工作循环接头，采用搭接焊接，搭接长度10cm。
焊接前先将EVA防水板欲焊部位擦拭干净．然后检查电源电压，焊接机电压(220V)符合规定期，方可给焊接机接通电。
将“温度”旋钮旋至260℃，打开开关，预热升温。
当红批示灯亮后，将“速度”旋钮旋至1.0m/s，打开开关，试运转；当运转正常时，关闭速度开关。
此时可将防水板送入焊接机，摆正位置，用压轮压紧，随后启动“速度”开关，焊接机自动迈进，开始焊接。
在焊接过程中，红灯亮，应合适加快焊接速度；绿灯亮，表白焊接正常。
防水套管作业指导书编制人：编制时间：审核人：目录1、编制依据及范围 (1)2、工程概况 (1)3、专业与结构配合 (2)4、施工工艺流程 (2)5、质量保证措施 (3)6、安全、消防保证措施 (4)1、编制依据及范围1.1 编制依据：1.1 施工图纸：水-2，水-4;1.2 图纸会审记录及设计变更；1.3 《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）；1.4 《刚性防水套管安装图》02S404；1.6 《建筑工程资料管理规程》DBJ01-51-20031.2 编制范围本方案的编制范围为刚性防水套管安装分项工程。
2、工程概况3、专业与结构配合3.1 系统的整体施工计划与土建计划要求同步，各阶段的施工计划应与结构施工计划进行横向的联系后确定。
3.2 施工中应密切配合结构施工进程，合理地安排交叉施工作业时间和作业面。
3.3 在工序交接作业时，应建立工序交接制度，在一道工序做业完毕后，必须进行双方同意后方可进入下一道工序的作业。
3.4 土建或专业方面若有变更而涉及对方做法的改变时，应及时进行联系，并做好配合工作。
3.5 土建或专业工程交叉作业时应注意保护已完的成品、半成品，对成品，半成品的保护应有统一的保护制度，土建、专业的施工工长应协调沟通好，做好双方成品、半成品的保护工作。
4、施工工艺流程选料→放样、下料→制作→套管安装4.1选料：本工程部分套管采用带用翼环的刚性防水套管，套管材料采用焊接钢管，材料入场时，首先检查管子的外观是否有无裂纹、缺口等。
4.2下料：根据设计施工图及土建施工图，确定水池或外墙壁厚，然后用卷尺在钢管上量好尺寸，把钢管放在切割机进行切割，切口表面应平整，不得有裂纹、毛刺、凹凸等缺陷，切口平面应与管子轴线垂直。
4.3制作：先把钢板加工成翼环，翼环所需的钢板厚度采用δ=10mm，，加工前应该在钢板上用粉笔画好所需翼环的尺寸，一般翼环的宽度为5cm，然后将翼环焊接在套管的1/2处，进行双面满焊，即为带翼环的刚性防水套管。

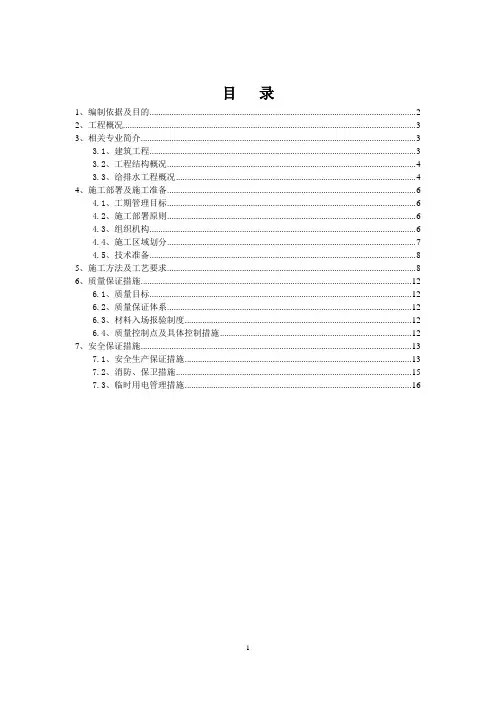

目录1、编制依据及目的 (2)2、工程概况 (3)3、相关专业简介 (3)3.1、建筑工程 (3)3.2、工程结构概况 (4)3.3、给排水工程概况 (4)4、施工部署及施工准备 (6)4.1、工期管理目标 (6)4.2、施工部署原则 (6)4.3、组织机构 (6)4.4、施工区域划分 (7)4.5、技术准备 (8)5、施工方法及工艺要求 (8)6、质量保证措施 (12)6.1、质量目标 (12)6.2、质量保证体系 (12)6.3、材料入场报验制度 (12)6.4、质量控制点及具体控制措施 (12)7、安全保证措施 (13)7.1、安全生产保证措施 (13)7.2、消防、保卫措施 (15)7.3、临时用电管理措施 (16)1、编制依据及目的1.4、相关规范1.5、其他依据1.6、编制目的本项目采用止水翼环专用管件（以下也简称止水节）施工，主要是解决本项目卫生间渗漏问题。
相对于传统吊模工艺，本施工工艺具有结构简单、操作方便、无需预留孔洞等优势。
施工时，止水翼环专用管件直接被固定在建筑模板上，与现浇板面一次浇捣成形，而且止水翼环专用管件周围的混凝土不易出现开裂的现象。
它改变了传统楼层楼面管道安装中采用预留孔洞的施工方法，避免了预留孔洞在安装中由于补洞不密实、收缩等原因引起的渗漏。
2、工程概况2.1、项目名称XXX地块商业及配套设施建设项目2.2、工程建设地点项目用地位于XXXXXXXXX；项目北侧为XXXXXX，项目西侧为XXXXXX市政道路；项目南侧为XXXX政道路；2.3、建设、设计、地勘、监理、施工及质监单位建设单位：XXXX投资建设有限公司设计单位：四川省XXXX地勘单位：四川省XXX院监理单位：四川XXXX询有限公司施工单位：XXXX集团有限公司监督单位：XXXXX2.4、建设内容和建设规模本工程建设内容为四合院商业、办公楼及配套设施。
本工程占地面积为8231.21平方米，总建筑面积XXXXX平方米，其中地上建筑面积约XXXX平方米，地下建筑面积约XXXX平方米。
恒大集团珠三角公司
套管制作安装、封堵和止水环设置工程作业指引
编制林木勤日期 ___2017年9月_ __
审核何涛、余红战日期 ___2017年9月_ __
批准海日期 ____2017年9月_ __
套管制作安装、封堵和止水环设置工程作业指引1.目的
为明确套管制作安装和止水环设置施工工艺控制流程，提升各类套管加工制作、安装预埋的合格率，杜绝漏设橡胶止水环质量通病现象，从而消除卫生间、阳台、天面等管道穿楼板、外墙部位的渗漏水隐患，特编制以下预防及细部处理作业指引。
2.适用围
适用于珠三角公司所有在建及新建项目。
3.编制说明
3.1本标准作为招标文件的一部分，是审查投标文件及确定中标单位的依据之一。
3.2本标准要求所有在建及新建项目均按此标准执行。
除执行本标准的相关容外，还应满足以
下行业规、标准要求：
《建筑给水排水及采暖工程施工质量验收规》GB 50242-2002
《消防给水及消火栓系统技术规》 GB50974-2014
3.3本标准所附照片是表明需达到的最低标准，如本指引与施工图纸有冲突之处，以施工图纸
为准。
4.套管制作安装：
4.1在加工制作套管前认真熟悉图纸，了解套管所用材料、规格并分析如何制作安装预埋套管；
4.2根据建筑平面图，结构管面图以及建筑立面图，来确定套管的长度，再根据给排水平面图和大样图，并参照标准图集来制作。
4.3给排水套管在制作时应注意，墙、梁、柱上的套管安装后应管口与墙、梁、柱完成面相平；如下图；楼板上的套管，套管底与板面底部相平，套管顶高出楼板完成面2cm；而对于天面等防水套管，则应高出楼板完成面5cm以上，且同一平面上的套管高度应一致。
4.4翼环防水钢套管须与止水翼环周边满焊。
在制作防水套管时，翼环和套管厚度、翼环宽度应符合规和设计图纸要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。
焊好后，把焊渣清理干净，如果套管材料为焊接钢管，则管道壁再刷两遍以上的防锈漆。
4.5剪力墙刚性套管安装：对于需安装在剪力墙上的刚性套管，在主体结构钢筋绑扎好后,按照管道深化图纸,确定管道安装的标高，找准位置，按大于穿剪力墙管道外径两号选择套管的几何尺寸，同时根据剪力墙的厚度及建筑做法决定套管的长度,然后将选择好的套管置于钢筋中，校对坐标、标高、平正合格，套管两端应用钢筋三方以上夹紧固定牢固，并不得歪斜，如果需气割钢筋安装的，必须得到设计允许,安装后套管处必须由结构施工方用加强筋加固。
套管在安装前套管应刷防锈漆两道，套管外壁不刷漆。
穿外墙套管坡度应均匀，,不得有倒坡。
4.6后砌砖墙穿墙套管安装：对于需安装在后砌墙上的刚性套管，在土建专业在砌筑隔墙时,
按照管道深化图纸，确定管道安装的标高，准确找准位置，按大于穿剪力墙管道外径两号选择套管的几何尺寸，由专业工长对建筑做法进行全面了解，不仅知道墙体砌筑的厚度,同时还需了解墙体抹灰的厚度，根据后砌墙的厚度及建筑做法决定套管的长度,然后对班组进行详细的交底，交底中必须明确每个套管安装的大小、长度及与墙面对齐的情况。
并交由质检员在施工过程中进行检查，施工中，班组将选择好的套管置于墙体中，校对坐标、标高、平正合格,用砌块找平找正后用水泥砂浆固定，在水泥砂浆凝固的过程中,必须派专人进行看护,防止套管被移动,造成返工的现象的出现。
穿外墙套管坡度应均匀，,不得有倒坡。
4.7电气套管安装后管口两边应伸出墙、梁、柱面5cm -10cm，如下图
5套管填充保护
工程实际中常常发生预埋套管堵塞的问题。
所以我们必须做到以下几点：
5.1现浇楼板、柱的穿梁套管在配合土建安装完成之后，浇捣混凝土之前应采用报纸、草包等软性物填充严密，防止沙浆进入套管和接线盒引起堵塞。
5.2为防止室外地下水或雨水通过防水套管进入地下室，可以确保后续设备安装有良好的施工环境。
因此，地下室出外墙处防水套管除采用软性物封堵外，在防水套管预制加工时，应在套管一端端口采用钢板焊接封堵，待防水套管管道安装时再开启。
5.3管道穿防水外墙，应随结构预埋刚性或柔性防水套管，以设计图纸要求为准。
5.4管道穿墙处、穿楼板处也可以随结构预留洞，待结构施工完毕后再进行套管埋设，穿墙预留套管时两端一定要用胶布等密封好。
5.5穿越人防楼板、人防墙体及人防扩散室处的管道及测压管应随结构预埋密闭套管，不准预留洞。
6楼板洞口或套管的封堵
6.1无钢套管管道安装时应套上橡胶止水环，管道安装完毕并经通球，通水试验后，方可经行封堵。
（楼板管道安装应安装钢套管，钢套管安装好后应高出完成面20mm，封堵方法基本和下面无套管的封堵方法一样，只是最后要封堵至管口平，并做止水圈环）
6.2无钢套管封堵方法：在原预留洞边及洞壁凿毛，并把垃圾，灰尘清理干净再用清水冲洗干净，润湿24小时以上，然后支顶模，支好模后再用清水冲洗一遍，然后浇筑比楼板混凝土标号高一级的细石混凝土(掺12%USA膨胀剂)，浇筑高度为楼板厚的1/3至1/2,捣实抹平（不能压光）后注意定期浇水养护。
6.3一次封堵48小时后拆除模板并在形成的坑上注满水试验，24小时后如果不漏水或渗水量微小，即可进行第二次封堵。
6.4二次封堵浇筑前先在坑底及四周刷一层掺防水胶的素水泥浆，然后浇筑比楼板混凝土标号高一级的细石混凝土(掺12%USA膨胀剂)，浇筑完后比楼板低一厘米。
6.5第二次堵洞完成后一天即可注水试验，两天后如果不渗漏，堵洞工作结束，可交专业瓦工洞口上下表面抹平、压光，再由下一道工序进行施工。
注意事项：如果第一次堵洞后试水渗漏量较大，或第二次堵洞后渗漏，则须凿开所有堵洞混凝土，重新支模堵洞，堵洞方法与上述方法一样，直到不渗漏为止。
凡未经试水合格的洞口
不得进行下一道工序。
如下图：

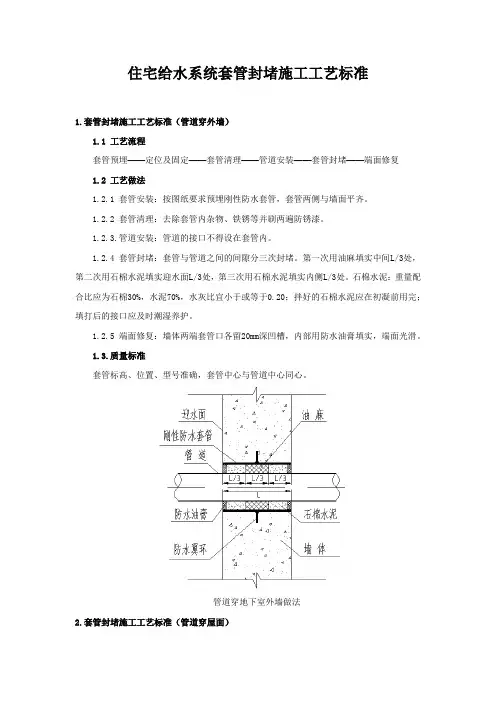

7穿墙水套管的封堵：
7.1在安装管道进入套管之前，应先清除套管的杂物，和铁锈，并在管壁刷防锈漆，等防锈漆干透之后才将管道穿过套管，管道的坡度及支吊架调整、固定好后方可经行封堵工作。
7.2先用清水冲洗管壁，保证管壁湿润，再用细石混凝土(掺12%USA膨胀剂)填充至套管的中间1/3部位，并在管道的上下左右振捣密实。
7.3第二次封堵从墙的外侧进行，方法同第一次封堵方法一样。
7.4第三次从墙的面进行封堵。
如下图：
8电缆穿墙管的封堵
8.1穿好电缆的导管穿过套管，则封堵方法和穿墙水套管的封堵相同。
8.2电缆直接穿过套管，应应先清除套管的杂物，和铁锈，并在管壁刷防锈漆，等防锈漆干透之后才将电缆穿过套管，待电缆敷设完毕、固定好后方可经行封堵工作。
8.3先用油麻丝或防火棉填充至套管的中间2/3部位，并在管道的上下左右填充密实。
8.4在墙的外侧套管里填充防火胶泥，填充满后，套管外至电缆15cm处，用树脂、防火剂、做成斜坡形状的大小头，做好后再用绝缘油纸、防水胶布把套管、防火胶泥做成大小头、电缆包裹严密，再进行下一道工序。
如下图：
9注意事项
地下部分渗水漏水是建筑行业很难避免的通病，有的经过几次被动防水处理，仍不能解决渗漏水问题。
造成这种现象的原因是多方面的，但如果防水材料质量好，施工工艺做法合理，外墙防水层一次性做完其渗漏的概率是很低的。
如果因防水套管改位或增加而三番五次修补，那么造成外墙渗漏的可能性就会很高。
如由于专业配合不当，原设计预留套管的管径，数量、位置和标高有变化而没有及时调整。
在施工配合时应采取如下措施：
9.1在外墙和出外墙套管施工之前，组织各专业召开协调会。
土建专业要提出该部位施工的开始和截止日期，同各专业核实施工图纸。
会议应形成会议纪要，各专业写出书面的技术资料。
资料容包括：预留出外墙套管的专业、功能、管径、数量、距相邻轴线的位置，以便施工和检查。
9.2土建专业在做正负零以下的外墙防水层时，应再次书面通知安装各专业，监理对所有出外墙套管进行核实，将遗漏、错位以及有所调整的部位处理好，避免事后漏水渗水。
9.3应熟悉图纸分清楚各种不同类型套管的使用部位，公司设计图纸一般要求卫生间、天面使用翼环防水钢套管；阳台、厨房不做套管但应设置橡胶止水环；穿地下室外墙和消防水池剪力墙的套管使用柔性防水套管；核心筒水管井的穿楼板套管设置普通钢套管或塑料套管。
其他穿墙、楼板位置按图纸或规要求均应设置套管。
止水环设置如下图：
穿楼板排水立管、地漏管按图纸和规要求设置橡胶止水环。
穿楼板排水立管未按图纸和规要求设置橡胶止水环。
