电流保险丝

保险丝知识与选型指南保险丝也被称为电流保险丝，IEC127标准将它定义为"熔断体（fuse-link)"。

其主要是起过载保护作用。

电路中正确安置保险丝，保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断切断电流，保护了电路安全运行。

术语：额定电流：反映保险丝实际应用时的电流值。

-In 被标在保险丝上。

慢熔断：(延时型，抗浪涌）-在高过流时，保险丝动作较慢-保险丝上标有 T；-慢熔断保险丝上含有锡球或镀层。

快速动作：-在高过流时，保险丝动作较快；-保险丝上标有 F。

构造：温度剖析：快速保险丝熔断过程：延时保险丝熔断过程：在高过载时，慢熔断保险丝的动作原理和快速保险丝一样，因为没有时间用来开始扩散的过程。

高过载系指 4In 和更高的过载电流。

扩散在 150-170℃时开始。

慢熔断保险丝的熔丝不应长时间工作在150℃以上，以防止老化。

快速保险丝熔断过程：虽然没有锡球/镀复，快速动作保险丝不允许长时间在 175-225℃以上使用。

- 熔丝材料的氧化。

- 材料性质的改变。

保险丝分断能力等级：额定电压/电压等级：保险丝可以被使用的最大系统电压，在这个电压下不应有对人的破坏能力。

- 32, 63, 125, 250, 600V。

- 额定电压被标注在保险丝上。

分断等级=分断能力：额定电压条件下，保险丝能够安全地分断的预期电流。

-没有对环境的损害；-烧断的保险丝是完整的；-绝缘电阻；>10kOhm；>0.5MOhm。

分断等级举例：注：保险丝系列还有更多的分断等级。

例如：UL 系列，10kA/125Vac和35A/250Vac。

限制电流：预期电流保险丝通过连接器（铜排）接入试验电路，预期电流是有规则的交流波。

对IEC和UL标准的管状保险丝来说，只指定交流的分断能力测试。

直流测试的情况是非常不同的。

交流与直流比较：在交流中，每半个周期会通过零电压位，这将有助于熄灭飞弧。

这种情况在直流中就不会出现。

保险丝选型1 保险丝的选型原则1)额定电流保险丝的额定电流应不小于线路中长期工作的最大电流值。

正确选择保险丝的额定电流值，必须作如下考虑：——UL规格保险丝过载能力弱，额定电流必须考虑电流折减率，折减率固定为0.75；——IEC规格保险丝过载能力强，不需折减。

2)额定电压保险丝额定电压应该大于或等于电路工作电压。

3)环境温度保险丝各项指标都是在25℃环境的数据，如果小环境的温度与25℃不一致时，则需要考虑相应的温度系数。

4)熔断特性熔断特性也称作保险丝的时间—电流特性或I—T特性或安秒特性, 是保险丝最主要的电性能指标，它表明了保险丝在不同过载电流负载下熔断的时间范围。

保险丝需要有一定的过载能力：——UL规范保险丝的最大不熔断电流是110%In；——IEC规范保险丝的最大不熔断电流是150%In或120%In。

保险丝也要求在超过限量的过载电流时能及时地烧断：——UL规范保险丝的最小熔断电流在130%In左右；——IEC规范保险丝的最小熔断电流在180%In左右。

5)分断能力分断能力也称为最大分断能力或遮断电流，单位是安培。

保险丝所在电路中可能出现的最大短路电流不应超过保险丝的额定分断能力（瞬时脉冲电流除外）。

6)融化热能—I2t熔化热能值（I2t）是指熔体熔断时的能量值，表示了保险丝能够承受浪涌的能力。

几种典型波形的I2t计算方法见下图：保险丝的融化热能值必须大于线路中可能出现的浪涌冲击产生的融化热能值。

7)其他方面——保险丝的结构特性和安装形式必须满足线路的需求；——保险丝的选型必须与线路上下级保护相适配；——保险丝的品牌、认证等必须满足具体需求。

2 经典线路保险丝的选型1)220V AC开关电源（S8FS-C15024）回路保险丝◆线路参数线路电压线路额定电流环境温度220V AC 1.6A 40℃◆预选取保险丝系列参照公司现有产品选择的品牌及系列，预选取保险丝品牌系列为：Littelfuse 217系列。

文件编号：版本：A/0 制定日期：修订日期：拟案单位：品管部发行章：Revision History 修改记录电流保险丝基本知识一、保险丝的作用:1、正常情况下,保险丝在电路中起连接电路作用.2、非正常(超负载)情况下,保险丝做为电路中的安全保护元件,通过自身熔断安全切断并保护电路.二、保险丝的工作原理:保险丝通电时,由电能转换的热量使可熔体的温度上升.正常工作电流或允许的过载电流通过时,产生的热量通过可熔体、外壳体向周围环境辐射,通过对流、传导等方式散发的热量与产生的热量逐渐达到平衡.如果产生的热量大于散发的热量,多余的热量就逐渐积聚在可熔体上,使可熔体温度上升;当温度达到和超过可熔体的熔点时,就会使可熔体熔化、熔断而切断电流,起到了安全保护电路的作用.三、保险丝的分类:1、按外型尺寸分为:φ2、φ3、φ4、φ5、φ6及其它.2、按熔断特性分为:快速熔断型、中等延时熔断型、延时熔断型.(还可分特快、强延时).3、按分断能力分为:低分断型、高分断型(还可分增强分断型).4、按安全标准(或使用地区)分为:UL/CSA(北美)规格、IEC(中国、欧洲等)规格、MIT/KTL(日本/韩国)规格等.5、其它分类.四、保险丝的特性术语:1、额定电流:保险丝管的公称工作电流(正常条件下,保险丝长期维持正常工作的最大电流).2、额定电压:保险丝的公称工作电压(保险丝断开瞬间,能安全承受的最大电压).选用保险丝时,被选用保险丝的额定电压,应大于被保护回路的输入电压.3、分断能力:当电路中出现很大的过载电流(如强短路)时,保险丝能安全切断(分断)电路的最大电流.它是保险丝最重要的安全指标.安全分断是指在分断电路中不发生喷溅、燃烧、爆炸等危及周围元、部件以至人身安全的现象.4、过载能力(承载能力):保险丝能在规定时间内维持工作的最大过载电流.当流经保险丝的电流超过额定电流时,一段时间后熔体温度将逐渐上升以至最后被熔断.UL标准规定:保险丝维持工作4小时以上,最大不熔断电流是额定电流的110%(微型保险丝管为100%) IEC标准规定:保险丝维持工作1小时以上,最大不熔断电流是额定电流的150%5、熔断特性(I-T):保险丝所加负载电流与保险丝熔断时间的关系.A、熔断特性曲线(I-T曲线):在以负载电流为X轴,熔断时间为Y坐标的对数坐标系内,由保险丝在不同负载电流下的平均熔断时间坐标点连成的曲线.每一种型号规格的保险丝都有一条相应的曲线可代表其熔断特性,这种曲线很好地描绘了保险丝的过载性能.可供保险丝选用时参考.B、熔断特性表:由几个规定的具有代表性的负载电流值和对应的熔断时间范围所组成的表格.各安全标准都已明确规定,这是验收保险丝的最主要依据.例如UL、CSA、MIT/KTLA种规格快速熔断型,规定为:6、熔化热能值(I2T):使保险丝的熔断体熔化,部份汽化的切断电流所需要的公称能量值,简单说就是使保险丝熔断所需的最小热能值.总量I2t=熔化I2t+飞弧I2t其中熔化I2t(相当于IEC标准中的预飞弧I2t),指从熔体熔化到飞弧开始瞬间所需要的能量;飞弧I2t是指飞弧开始瞬间到飞弧最终熄灭所需要的能量.对于低压保险丝来说,飞弧时间非常短,常可忽略,即飞弧I2t可以按零计算.UL和IEC都未对I2t作要求,但I2t对选用fuse有些帮助.保险丝的I2t测算是在保险丝的熔断时间小于10ms(通常是以8 ms)时的I2t来计算.我公司样本上有各规格的I-T曲线,有相应规格I2t参考值,供选用保险丝时参考.7、电压降:在额定电流条件下,达到热平衡后保险丝两端的电压差.8、温升:在一定电流条件下,达到热平衡后保险丝表面温度与通电初始温度(可以理解为环境温度)之差,即温升=保险丝表面温度—环境温度.五、保险丝管的安全标准及标志:1、UL、CSA标准:美国、加拿大等北美地区安全标准;小型电流保险丝管标准为UL248-1/14、CSA248-1/14.安全标志:--- UL/CSA LIST(列名标志),完全按照UL/CSA248-1/14标准测试认证通过的产品安全标志.--- UL/CSA RECOGNIZED(认可标志),部分按照UL/CSA248-1/14标准测试认证通过的产品安全标志. --- UL测试通过、CSA互认的列名/认可安全标志,等同于2、JIS标准:日本电器安全标准.小型电流保险丝管标准为JIS C6575.安全标志: -- --- PSE3、KTL标准:韩国电器安全标准.安全标志: --- K4、IEC标准:国际电工委员会标准,欧洲及中国地区使用的安全标准.小型电流保险丝管标准为IEC60 127,GB 9364(中国).六、、影响保险丝寿命的因素及评估保险丝寿命:1、影响保险丝寿命的因素:a、工作环境温度:环境温度过高有损于保险丝的寿命.延时型(慢熔断型)保险丝如锡球型,温度约等于160℃(150~170℃)时锡开始向金属丝扩散;快速熔断型保险丝的可熔体(金属丝)开始较剧烈氧化的温度约等于200℃(175~225℃).随熔丝由外向里的氧化、多次的扩散、热应力疲劳等,保险丝的寿命将逐渐缩短.因而建议延时型保险丝熔丝不应长时间在150℃以上工作,快速熔断型保险丝不应长时间在175~225℃以上工作.b 、脉冲电流:不断的脉冲冲击,会产生热循环,从而致使熔丝的扩散、氧化、热应力等产生,甚至加速.保险丝将随着脉冲能量和次数的增加而渐渐老化.保险丝的抗冲击寿命,取决于脉冲的I2t占保险丝本身I2t的百分比;通常情况,应小于20%,那样保险丝可承受10万次以上的冲击.c 、其它:如与保险丝接触的管夹、及连接电线的长度、截面积等.保险丝与管夹的接触电阻大,有损于寿命,UL标准中规定,试验时保险丝与管夹的接触电阻小于3mΩ.当接触电阻大时,管夹不是散热而是产生热并向熔丝传送.2、保险丝老化后对使用的影响:保险丝老化后,不会产生应切断的电流而保险丝不熔断的危险.保险丝老化后,相当于是额定值(电流)的下降而非上升,因而在电路中不会产生安全性问题,只是会在较小的过载电流或脉冲下即切断电路.3、保险丝寿命的测试评估:在IEC标准中规定有“耐久性试验法”,而UL标准中无类似的规定.IEC标准中的耐久性试验即是寿命试验,其方法是,在正常温度下使用直流电源测试:a 、额电流直到温度稳定下测电压降;b 、1.2倍额定电流1h 切断电流15min.循环100次;c 、通电1.5In 1h 测电压降;d 、同a法测电压降.要求:试验前后电压降变化不应超过10%,且标识仍清楚可辩,端帽焊点不出现任何劣变.七、保险丝适用的电路:1、特快速和快速熔断型保险丝管:适用于较恒定电流的电路,或浪涌电流较小的电路,且电路中存在抗冲击脆弱元件或部件.2、中等延时和延时熔断型保险丝管:适用于存在正常浪涌电流的电路,且电路中不存在抗冲击脆弱元件或部件.抗雷击型保险丝管,适用于需要承受瞬间雷击的特殊电路,如电话机等.3、分断电流保险丝管:适用于可能出现较大短路电流的电路.4、氧树脂封装和塑料外壳型保险丝管:适用于安装密集元件或可能出现接触短路的回路中.5、350V、300V的保险丝管:适用于电子整流器等产品.八、保险丝管使用中的一些注意事项:1、被选用保险丝的额定电压,应大于被保护回路的输入电压.2、UL规格保险丝的额定电流是在实验室条件下确定的,实际使用时应小于标称值的75%使用.例如,电路工作电流为0.75A,最小选用额定电流为1A的保险丝管.3、IEC规格保险丝管的额定电流,实际使用时可按标称值的90%或100%使用.例如,电路工作电流为0.9A,最小可选用额定电流为0.9A或1A的保险丝管.4、不同使用环境温度下,保险丝的工作寿命不一样,温度越高,保险丝的工作寿命越短;实际选用时,需按系数提高保险丝的额定电流选用.我司产品目录中已标明温度影响曲线,供选用保险丝管时参考.5、保险丝管的分断能力与其体积成正比,与额定电压成反比.即,体积越大或额定电压越小,保险丝管的分断能力就越大;体积越小或额定电压越大,保险丝管的分断能力就越小.所以,如选用小尺寸的保险丝管,需判定被保护电路可能出现的短路电流不会太大;如被保护电路可能出现较大的短路电流,则须选用有较大分断电流的较大尺寸保险丝管.产品目录中标明了各型号、规格的分断电流,共选用保险丝管时参考.6、保护回路的浪涌I2T应小于保险丝管额定I2T的20%,保险丝管在被保护回路中才能承受10万次以上的浪涌冲击.九、保险丝管的选用:a)确定安全标志:根据产品将销售的市场要求,选定保险丝管的安全认证标志及安全标准(UL标准或IEC标准保险丝管).b)确定外型尺寸:根据安装空间和确定的安全认证标志及安全标准,选定保险丝管的外型尺寸.c)确定型号:d)根据被保护回路的电流特性,选定保险丝管的型号.例如,被保护回路的电流特性为恒定电流,则选用快速熔断型.e) 确定额定电压:根据被保护回路的输入电压及使用要求,确定保险丝管的额定电压.例如,被保护回路的输入电压为220V,则须选用额定电压220V以上的保险丝管,可选250V、300V、350V等;但考虑成本因素,不必选用过高的额定电压.f) 确定最小额定电流:根据被保护回路的稳太工作电流及相关的使用折损系数,初步确定保险丝管的额定电流.例如,被保护回路的稳太工作电流为1A,选用UL标准延时保险丝管,工作环境温度约80℃,则保险丝管的额定电流最小选:1A×1.25÷0.5=2.5A.g) 确定保险丝管的最小I2T:根据被保护回路的浪涌I2T,确定保险丝管的I2T.例如,被保护回路的浪涌I2T为1(A2S),为保证保险丝管能承受10万次以上的冲击,保险丝管的I2T应大于:1÷0.2=5(A2S).h).确定保险丝管的额定电流:根据最小额定电流和最小I2T值,查产品目录中对应型号规格,取既大于最小额定电流值且其I2T 值也大于最小I2T值的初级额定电流规格为选用保险丝管的额定电流.例如,依据以上最小值,(1)如额定电流2.5A的I2T为4.3A2S,3A的I2T为5.4A2S,则取3A为选用保险丝管的额定电流;(2)如额定电流2A的I2T为5.3A2S,2.5A的I2T为7.6A2S,则取2.5A为选用保险丝管的额定电流十．快慢速管型保险丝区别的国际标准保险丝的慢断和快断的差别和区分？慢速保险丝也叫延时保险丝，它的延时特性表现在电路出现非故障脉冲电流时保持完好而能对长时间的过载提供保护。

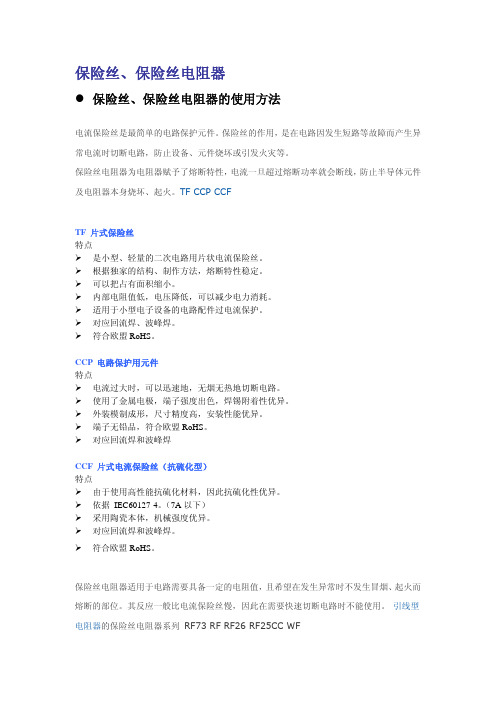

保险丝、保险丝电阻器z保险丝、保险丝电阻器的使用方法电流保险丝是最简单的电路保护元件。

保险丝的作用，是在电路因发生短路等故障而产生异常电流时切断电路，防止设备、元件烧坏或引发火灾等。

保险丝电阻器为电阻器赋予了熔断特性，电流一旦超过熔断功率就会断线，防止半导体元件及电阻器本身烧坏、起火。

TF CCP CCFTF 片式保险丝特点¾是小型、轻量的二次电路用片状电流保险丝。

¾根据独家的结构、制作方法，熔断特性稳定。

¾可以把占有面积缩小。

¾内部电阻值低，电压降低，可以减少电力消耗。

¾适用于小型电子设备的电路配件过电流保护。

¾对应回流焊、波峰焊。

¾符合欧盟RoHS。

CCP 电路保护用元件特点¾电流过大时，可以迅速地，无烟无热地切断电路。

¾使用了金属电极，端子强度出色，焊锡附着性优异。

¾外装模制成形，尺寸精度高，安装性能优异。

¾端子无铅品，符合欧盟RoHS。

¾对应回流焊和波峰焊CCF 片式电流保险丝（抗硫化型）特点¾由于使用高性能抗硫化材料，因此抗硫化性优异。

¾依据 IEC60127-4。

（7A以下）¾采用陶瓷本体，机械强度优异。

¾对应回流焊和波峰焊。

¾符合欧盟RoHS。

保险丝电阻器适用于电路需要具备一定的电阻值，且希望在发生异常时不发生冒烟、起火而熔断的部位。

其反应一般比电流保险丝慢，因此在需要快速切断电路时不能使用。

引线型电阻器的保险丝电阻器系列RF73 RF RF26 RF25CC WF正常时的功能电流通路电阻器异常时（过载时）的功能熔断熔断熔断原因过电流过功率熔断特性速断（精度高）慢断（有偏差）z电流保险丝的使用示例当电路中某个部位发生电源短路等异常时，如果主电源的保险丝必定熔断，则只需使用保险丝。

但是，如果电路有多个分支，当电流容量小的末端发生异常时，在主电源部位可能检测不到。

保险丝选型指南保险丝选型相关因素如下：一. 工作电流(Normal operating current)二. 使用电压(Application Voltage, AC or DC)三. 周围温度(Ambient temperature)四. 过载电流及熔断时间(Overload current and length of time in which the fuse must open)五. 最大有效的故障电流(Maximum available fault current)六. 脉冲(Pulses, Surge Currents, Inrush Currents,Start-up Current,and Circuit Transients)七. 物理尺寸限制，如长度，直径或高度(Physical size limitations, such as length, diameter, or height)八. 代理商认证要求，如UL, CSA,VDE, METI, MITI or Military(Agency Approvals required, such as UL, CSA,VDE, METI, MITI or Military)一. 工作电流保险丝的额定电流在25℃时，运行上是代表性地降低25%，避免nuisance blowing。

例如，某保险丝的额定电流是10A，通常建议在周围温度25℃时运行电流不超过7.5A。

二. 使用电压保险丝的额定电压，要大于或等于有效的电路电压。

三. 周围温度保险丝的电流负载容量测试是在25℃时进行，会因为周围温度的改变而影响。

较高的周围温度保险丝运行上较热，而且会缩短保险丝的使用寿命，相反的运行的温度较低，会延长保险丝的使用寿命。

正常运行电流趋近或超过保险丝的额定电流时，保险丝的运行温度也会较高。

实际经验指出，保险丝在室温应该最后不确定地，假如运行电流不超过保险丝目录上电流的75%。

保险丝计算选型指南Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998电流保险丝应用基本知识一、保险丝的作用：1、正常情况下，保险丝在电路中起连接电路作用。

2、非正常（超负载）情况下，保险丝做为电路中的安全保护元件，通过自身熔断安全切断并保护电路。

二、保险丝的工作原理：保险丝通电时，由电能转换的热量使可熔体的温度上升。

正常工作电流或允许的过载电流通过时，产生的热量通过可熔体、外壳体向周围环境辐射，通过对流、传导等方式散发的热量与产生的热量逐渐达到平衡。

如果产生的热量大于散发的热量，多余的热量就逐渐积聚在可熔体上，使可熔体温度上升；当温度达到和超过可熔体的熔点时，就会使可熔体熔化、熔断而切断电流，起到了安全保护电路的作用。

三、保险丝的分类：1、按外型尺寸分为：φ2、φ3、φ4、φ5、φ6及其它。

2、按熔断特性分为：快速熔断型、中等延时熔断型、延时熔断型。

（还可分特快、强延时）。

3、按分断能力分为：低分断型、高分断型（还可分增强分断型）。

4、按安全标准（或使用地区）分为：UL/CSA（北美）规格、IEC（中国、欧洲等）规格、MIT/KTL（日本/韩国）规格等。

5、其它分类。

四、保险丝的特性术语：1、额定电流：保险丝管的公称工作电流（正常条件下，保险丝长期维持正常工作的最大电流）。

2、额定电压：保险丝的公称工作电压（保险丝断开瞬间，能安全承受的最大电压）。

选用保险丝时，被选用保险丝的额定电压，应大于被保护回路的输入电压。

3、分断能力：当电路中出现很大的过载电流（如强短路）时，保险丝能安全切断（分断）电路的最大电流。

它是保险丝最重要的安全指标。

安全分断是指在分断电路中不发生喷溅、燃烧、爆炸等危及周围元、部件以至人身安全的现象。

4、过载能力(承载能力)：保险丝能在规定时间内维持工作的最大过载电流。

当流经保险丝的电流超过额定电流时，一段时间后熔体温度将逐渐上升以至最后被熔断。

保险丝知识介绍及选型计算保险丝，又称电流保险丝，是一种用于电路中的保护元件，其主要功能是在电路中起到熔断的作用，以保护电路及相关设备免受过电流或短路等故障造成的破坏。

本文将介绍保险丝的基本知识，并介绍如何进行选型计算。

一、保险丝的基本知识保险丝的工作原理是通过电阻丝的电阻、长度和截面积等参数来限制电流通过，一旦电流超过保险丝的额定电流，电阻丝就会升温并熔断，从而切断电路。

保险丝通常由绝缘材料制成外壳，内部包含金属或合金制成的电阻丝。

根据不同的应用场景和要求，保险丝可分为直接熔断型保险丝和断路器型保险丝。

直接熔断型保险丝是指一旦电流超过其额定电流，电阻丝就会熔断，保险丝需要更换。

这种保险丝适用于一些安全要求较高的电路，如高压电路、防爆场所等。

断路器型保险丝，又称复位型保险丝，是指当电流超过额定电流时，电阻丝会断开，但不会完全熔断，当故障排除后，可以通过手动或自动复位操作使保险丝恢复工作。

这种保险丝适用于需要频繁进行开闭操作的电路，可减少更换保险丝的频率和成本。

二、保险丝的选型计算在选择适合的保险丝时，需要根据以下要素进行计算和比较：1.额定电流：保险丝必须能承受电路正常工作时的最大电流，一般可以根据电路的负载和额定电流来确定。

2.短路电流：短路电流是指电路中出现短路情况时的最大电流，保险丝必须能够承受短路电流，否则无法正常工作。

3.额定电压：保险丝必须能够承受电路中的额定电压，一般情况下，保险丝的额定电压应为电路中任何两点间的最大工作电压。

4.响应时间：响应时间是指保险丝在电流超过额定电流后，多长时间能够熔断，一般情况下，需要根据电路中设备或元件的故障容忍度来确定响应时间。

5.外观和安装方式：根据电路的特点和安装环境，选择合适的保险丝外观和安装方式，如贴片型、插入型、卡式等。

在进行选型计算时保险丝额定电流≥最大负载电流×系数其中，系数取值范围一般为1.5-2，具体取值需要根据实际情况和要求。

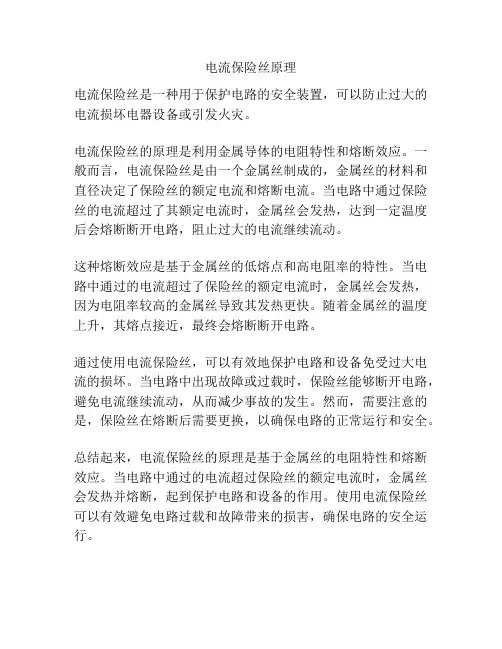

电流保险丝原理
电流保险丝是一种用于保护电路的安全装置，可以防止过大的电流损坏电器设备或引发火灾。

电流保险丝的原理是利用金属导体的电阻特性和熔断效应。

一般而言，电流保险丝是由一个金属丝制成的，金属丝的材料和直径决定了保险丝的额定电流和熔断电流。

当电路中通过保险丝的电流超过了其额定电流时，金属丝会发热，达到一定温度后会熔断断开电路，阻止过大的电流继续流动。

这种熔断效应是基于金属丝的低熔点和高电阻率的特性。

当电路中通过的电流超过了保险丝的额定电流时，金属丝会发热，因为电阻率较高的金属丝导致其发热更快。

随着金属丝的温度上升，其熔点接近，最终会熔断断开电路。

通过使用电流保险丝，可以有效地保护电路和设备免受过大电流的损坏。

当电路中出现故障或过载时，保险丝能够断开电路，避免电流继续流动，从而减少事故的发生。

然而，需要注意的是，保险丝在熔断后需要更换，以确保电路的正常运行和安全。

总结起来，电流保险丝的原理是基于金属丝的电阻特性和熔断效应。

当电路中通过的电流超过保险丝的额定电流时，金属丝会发热并熔断，起到保护电路和设备的作用。

使用电流保险丝可以有效避免电路过载和故障带来的损害，确保电路的安全运行。

电流保险丝应用基本知识一、保险丝的作用：1、正常情况下，保险丝在电路中起连接电路作用。

2、非正常（超负载）情况下，保险丝做为电路中的安全保护元件，通过自身熔断安全切断并保护电路。

二、保险丝的工作原理：保险丝通电时，由电能转换的热量使可熔体的温度上升。

正常工作电流或允许的过载电流通过时，产生的热量通过可熔体、外壳体向周围环境辐射，通过对流、传导等方式散发的热量与产生的热量逐渐达到平衡。

如果产生的热量大于散发的热量，多余的热量就逐渐积聚在可熔体上，使可熔体温度上升；当温度达到和超过可熔体的熔点时，就会使可熔体熔化、熔断而切断电流，起到了安全保护电路的作用。

三、保险丝的分类：1、按外型尺寸分为：φ2、φ3、φ4、φ5、φ6及其它。

2、按熔断特性分为：快速熔断型、中等延时熔断型、延时熔断型。

（还可分特快、强延时）。

3、按分断能力分为：低分断型、高分断型（还可分增强分断型）。

4、按安全标准（或使用地区）分为：UL/CSA（北美）规格、IEC（中国、欧洲等）规格、MIT/KTL（日本/韩国）规格等。

5、其它分类。

四、保险丝的特性术语：1、额定电流：保险丝管的公称工作电流（正常条件下，保险丝长期维持正常工作的最大电流）。

2、额定电压：保险丝的公称工作电压（保险丝断开瞬间，能安全承受的最大电压）。

选用保险丝时，被选用保险丝的额定电压，应大于被保护回路的输入电压。

3、分断能力：当电路中出现很大的过载电流（如强短路）时，保险丝能安全切断（分断）电路的最大电流。

它是保险丝最重要的安全指标。

安全分断是指在分断电路中不发生喷溅、燃烧、爆炸等危及周围元、部件以至人身安全的现象。

4、过载能力(承载能力)：保险丝能在规定时间内维持工作的最大过载电流。

当流经保险丝的电流超过额定电流时，一段时间后熔体温度将逐渐上升以至最后被熔断。

UL标准规定：保险丝维持工作4小时以上，最大不熔断电流是额定电流的110%（微型保险丝管为100%）IEC标准规定：保险丝维持工作1小时以上，最大不熔断电流是额定电流的150%5、熔断特性（I-T）：保险丝所加负载电流与保险丝熔断时间的关系。
