保险丝防护电路介绍

最简单的短路保护电路
短路是电路中常见的故障之一，如果不进行保护，可能会导致电路的
损坏和危险。

因此，在电路中加入短路保护电路是至关重要的。

下面
介绍一种最简单的短路保护电路。

1.电路组成：最简单的短路保护电路由保险丝、开关和负载组成。

其中保险丝是负载电流的保护器，当电流过载时，保险丝会熔断，切断电路。

开关的作用是控制电路的开关，人们可以通过开关来控制电路的
连接和断开。

而负载则是电路中的工作部分，例如电灯等。

2.电路原理：保险丝是一种通过融化的方式来保护设备的电子元件，它能够在负载电流过载时快速熔断，切断电路，从而保护电路中的元件。

而开关则是在保险丝发生熔断时起到切断电路的作用，使电路不会继
续受到负载电流的影响，从而保护电路和设备的安全。

3.保险丝的选用：为了保证保险丝的正确选择，需要根据负载的特性来选择合适的额定电流。

一般来说，负载电流的最大值应该小于或等于
所选保险丝的额定电流，否则保险丝会因为熔断而失去保护作用，甚
至在一定程度上会对电路造成损害。

4.应用场景：最简单的短路保护电路适用于一些小功率的电路设备，例如家用电器、数码产品等。

这种电路不仅保证了设备的安全，同时也
简单易懂、易于制作和维护，成本较低。

总之，短路保护电路对于保障电路设备的安全运行至关重要，最简单
的短路保护电路由保险丝、开关和负载组成，能够在保险丝熔断时切
断电路，保护设备的安全。

在使用过程中需要注意保险丝的正确选用，以保证其保护作用的发挥。

一、什么是保险丝保险丝是一种保护电器的电子元器件，它通常串联在电路中，在故障电流增大到一定数值时，其自身熔断而切断电路，达到保护电路中其它设备的目的。

在电路过电流保护组件中最常用的就是保险丝。

传统的保险丝主要是由两端带有金属连接端子的管体和管内的金属熔体这两大部份组成且大多数保险丝的外型是圆柱形的，即所说的管状结构。

但现在高科技飞速发展的今天，一些特殊材料得到了很好的应用，保险丝行业已开始向产品微小型方向发展，先后出现了贴片式保险丝、表面粘着型保险丝等一系列新型产品。

二、保险丝的作用1.保险丝能承受由于电源或外部干扰而发生电流波动时一定范围的过载。

2.当电路中出现较大的过载电流时，保险丝应在规定的时间内切断过载电流，保护电路中其它电子零部件的安全。

3.当电路中发生短路出现很大电流时，保险丝能安全地切断电路，使它们免于因过电流造成破坏。

三、技术参数术语1.额定电流：又称保险丝的公称工作电流。

额定电流值通常有100mA、160mA、200mA、315mA、400mA、500mA、630mA、800mA、1A、1.6A、2A、2.5A、3.15A、4A、5A、6.3A等。

2.额定电压：又称保险丝的公称工作电压，额定电压值通常有24V、32V、63V、125V、250V等。

保险丝可以使用在等于或小于其额定电压的电压下使用，但一般不能使用在电路电压大于保险丝额定电压的电路中。

3.电压降：对保险丝在通额定电流，当保险丝达到热平衡即温度稳定下来时所测得的其两端的电压。

由于保险丝两端电压降对电路会有一定的影响，因此在欧规中有对电压降的明确规定，而在美规中则无要求。

4.过载电流：过载电流是指在电路中流过有高于正常工作时的电流。

如果不能及时切断过载电流，则有可能会对电路中其它电子零部件带来破坏。

短路电流则是指电路中局部或全部短路而产生的电流，短路电流通常很大，且比过载电流要大。

5.熔断特性：即时间/电流特性。

通常有两种表达方法，即I-T图和测试报告。

保险丝结构、原理及使用方法保险丝是惯常的口语叫法，官方名称是“熔断器”，而它们的用途与家里保险丝的作用大同小异，当电路中用电器负载过大或电路中有短路的情况导致电路中电流异常并超过其额定电流时熔断，起到保护（线路）及用电设备的作用，是保护构成汽车电路的导线、用电设备、装置等免遭火灾等事故损害的重要部件。

一、车用保险丝种类（1）按形状分：插片式保险丝、方型保险丝、玻璃管式保险丝、裸片保险丝、插栓式保险丝。

车用保险丝种类其中，插栓式保险丝可分为：小号(M5orM6)叉栓式保险丝、大号(M8)叉栓式保险丝。

玻璃管保险丝可分为：6.35×30mm玻璃管保险丝、6.35×31.75mm玻璃管保险丝、10×38mm玻璃管保险丝。

（2）按额定电压分：高压保险丝、低压保险丝。

高压保险丝：工作电压在DC32V～DC450V之间的保险，标准的保险丝额定电压值分为：32V、125V、250V和600V（3）按熔断速度分：快熔保险丝、慢熔保险丝。

1）快熔保险丝的主要部件是细锡线，用在阻性电路中，保护一些对电流变化特别敏感的元器件；2）慢熔断型保险丝又被称为耐浪涌保险丝或延时保险丝，与快熔保险丝的最主要区别在于它对瞬间脉冲电流的承受能力不同，其熔体主要部件是锡—铜合金片，主要应用于感性或容性电路中。

在感性或容性电路中电路，当在刚刚接通电源时都会产生一个瞬间浪涌电流且往往比正常稳态电流要大好多倍，甚至几十倍，如果在该电路中使用的保险丝的耐浪涌能力不够强的话，保险丝就会被大能量的浪涌或脉冲电流所冲断而无法正常工作。

即使浪涌电流的持续时间很短，所释放出来的能量不足以冲断保险丝时，保险丝也会受到一定程度的损失，经过一定次数的浪涌冲击后而被冲断。

因此，我们选择保险丝时需要根据被保护的电路选择合适的保险丝类别。

一般来说，在雨刮、鼓风电机、电动车窗等电路中使用慢熔断特性的保险丝，在大灯电路、后玻璃除霜等电路中使用具有快熔断特性的插片式保险丝。

保险丝原理保险丝，又称安全开关，是一种用来保护电路和设备等免受过电流、短路和过载等危害时常用的安全器件。

它是一种电气保护装置，采用专用金属线或特种绝缘线制成，经过精密的加工而成，具有良好的温度稳定性。

保险丝的工作原理十分简单：当电路中的电流达到设定值时，保险丝会自动弹断；当电流下降到正常值时，保险丝会自动复位，并重新给予电路供电，使之正常工作。

保险丝原理最早源于20世纪初叶，由美国科学家乔治卡特斯（George C. Corsa）提出。

那时，由于电力工程发展迅速，电力系统中出现了许多设备发生短路故障的问题。

乔治卡特斯在研究故障原因时，发现电路的过载和短路的临界值之间存在一定的函数关系，并提出了保险丝原理。

根据这一原理，可以为电网中的电力设备设计一种特殊的保护装置保险丝，当电路的电流超过设定值时，保险丝就会自动熔断，从而有效地保护系统及设备。

随着电路技术的不断发展，保险丝原理也得到了进一步的完善，现在常用的保险丝分类也更加精细。

通常来讲，保险丝可以分为普通保险丝、定时保险丝、热敏保险丝和感应保险丝等。

普通保险丝按过载和短路保护功能又可分为熔断保险丝、分断保险丝、断路器等。

定时保险丝可以定时防止机器运行太长时间而造成的损坏；热敏保险丝可以检测温度变化，从而保护设备，使其不会受到高温的影响；而感应保险丝则可以检测多种参数，从而更好地保护电路。

综上所述，保险丝原理直接促成了电路安全性的飞跃，使得电路可以不受过电流、短路和过载等危害的侵害，使电路的稳定性、安全性更上一层楼。

与传统的熔断器不同，保险丝经过特殊设计，具有良好的热稳定性，对电路的安全性有很大的保障。

其原理的提出也使的电路的发展走上了一个新的阶段，使电路安全性得到了全面的提高，给人们带来了极大的安全保障和优秀的电力设备使用体验。

电路中的保险丝与断路器电路是现代社会不可或缺的基础设施之一，而保险丝和断路器作为电路中的重要安全设备，在保护电路和设备安全方面发挥着不可替代的作用。

本文将从保险丝和断路器的定义、工作原理、常见故障以及正确使用等方面进行分析和探讨。

一、保险丝的定义与工作原理保险丝是一种用于保护电路的安全设备，通过限制电流大小来保护电路和设备免受过载和短路等故障的影响。

保险丝通常由金属丝或铜片制成，包裹在绝缘材料中，并连接在电路中。

当电流超过保险丝能够承受的额定电流时，保险丝中的金属丝会熔断，切断电路，起到保护作用。

保险丝的工作原理可简单概括为：电流通过保险丝时，金属丝的电阻会使电流产生热量。

当电流超过保险丝的额定电流时，金属丝的温度升高，直至达到熔化点，断开电路。

保险丝的额定电流是指能够持续通过保险丝的最大电流值。

二、断路器的定义与工作原理断路器是一种可重复使用的电路保护装置，与保险丝相比，断路器具有更高的可靠性和灵活性。

断路器通常由电磁铁、热响铃、电弧室等组成，可以手动或自动控制电路开关以切断或恢复电路。

断路器的工作原理是通过电磁铁和热响铃来实现。

当电流超过断路器的额定电流时，电磁铁会产生磁力，使电路开关跳闸，切断电路。

同时，热响铃也会发出警示声音，提醒用户电路出现异常。

在修复故障后，断路器可以手动复位，恢复电路供电。

三、保险丝和断路器的选择与故障解决在选择保险丝和断路器时，需要根据电路的额定电压和额定电流进行选择。

保险丝的额定电流应大于电路的额定电流，而断路器的额定电流应符合电路的额定电流要求。

此外，还需要考虑电路的可靠性和故障恢复性等因素。

当电路出现故障时，如保险丝熔断或断路器跳闸，需要首先排除故障原因，包括过载、短路、电路损坏等。

在修复故障后，对于保险丝而言，需要更换熔断的金属丝；对于断路器而言，可以通过手动复位来恢复电路供电。

四、正确使用保险丝和断路器的注意事项在正确使用保险丝和断路器时，有几个注意事项需要牢记。

常见的8种防护电路中的元器件认识随着社会的不断进步，物联⽹的发展，电⼦产品的室外应⽤场景，持续⾼增长，电⼦产品得到了极其⼴泛的应⽤，⽆论是公共事业，还是商⽤或者民⽤，已经深⼊到各个领域，这也造成了产品功能的多样化、应⽤环境的复杂化。

随着产品功能越来越多，其功能接⼝也越来越丰富，⽐如：⽹络接⼝（带POE功能）、模拟视频接⼝、⾳频接⼝、报警接⼝、RS485接⼝、RS232接⼝等等。

通信产品在应⽤的过程中，由于雷击等原因形成的过电压和过电流会对设备端⼝造成损害，因此应当设计相应的防护电路，各个端⼝根据其产品族类、⽹络地位、⽬标市场、应⽤环境、信号类型以及实现成本等多种因素的不同所对应的防护电路也不同。

1、⽓体放电管图1 ⽓体放电管的原理图符号⽓体放电管是⼀种开关型保护器件，⼯作原理是⽓体放电。

当两极间电压⾜够⼤时，极间间隙将放电击穿，由原来的绝缘状态转化为导电状态，类似短路。

导电状态下两极间维持的电压很低，⼀般在20～50V，因此可以起到保护后级电路的效果。

⽓体放电管的主要指标有：响应时间、直流击穿电压、冲击击穿电压、通流容量、绝缘电阻、极间电容、续流遮断时间。

⽓体放电管的响应时间可以达到数百ns以⾄数ms，在保护器件中是最慢的。

当线缆上的雷击过电压使防雷器中的⽓体放电管击穿短路时，初始的击穿电压基本为⽓体放电管的冲击击穿电压，放电管击穿导通后两极间维持电压下降到20～50V；另⼀⽅⾯，⽓体放电管的通流量⽐压敏电阻和TVS管要⼤，⽓体放电管与TVS等保护器件合⽤时应使⼤部分的过电流通过⽓体放电管泄放。

因此⽓体放电管⼀般⽤于防护电路的最前级，其后级的防护电路由压敏电阻或TVS管组成，这两种器件的响应时间很快，对后级电路的保护效果更好。

⽓体放电管的绝缘电阻⾮常⾼，可以达到千兆欧姆的量级。

极间电容的值⾮常⼩，⼀般在5pF以下，极间漏电流⾮常⼩，为nA级。

因此⽓体放电管并接在线路上对线路基本不会构成什么影响。

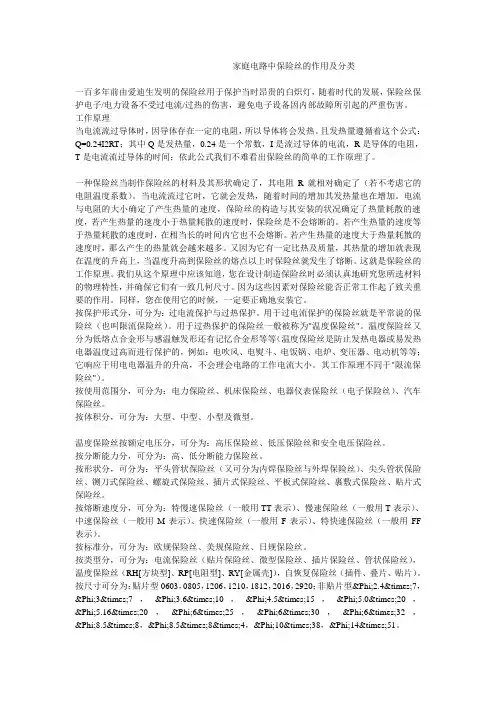

家庭电路中保险丝的作用及分类一百多年前由爱迪生发明的保险丝用于保护当时昂贵的白炽灯，随着时代的发展，保险丝保护电子/电力设备不受过电流/过热的伤害，避免电子设备因内部故障所引起的严重伤害。

工作原理当电流流过导体时，因导体存在一定的电阻，所以导体将会发热。

且发热量遵循着这个公式：Q=0.24I2RT；其中Q是发热量，0.24是一个常数，I是流过导体的电流，R是导体的电阻，T是电流流过导体的时间；依此公式我们不难看出保险丝的简单的工作原理了。

一种保险丝当制作保险丝的材料及其形状确定了，其电阻R就相对确定了（若不考虑它的电阻温度系数）。

当电流流过它时，它就会发热，随着时间的增加其发热量也在增加。

电流与电阻的大小确定了产生热量的速度，保险丝的构造与其安装的状况确定了热量耗散的速度，若产生热量的速度小于热量耗散的速度时，保险丝是不会熔断的。

若产生热量的速度等于热量耗散的速度时，在相当长的时间内它也不会熔断。

若产生热量的速度大于热量耗散的速度时，那么产生的热量就会越来越多。

又因为它有一定比热及质量，其热量的增加就表现在温度的升高上，当温度升高到保险丝的熔点以上时保险丝就发生了熔断。

这就是保险丝的工作原理。

我们从这个原理中应该知道，您在设计制造保险丝时必须认真地研究您所选材料的物理特性，并确保它们有一致几何尺寸。

因为这些因素对保险丝能否正常工作起了致关重要的作用。

同样，您在使用它的时候，一定要正确地安装它。

按保护形式分，可分为：过电流保护与过热保护。

用于过电流保护的保险丝就是平常说的保险丝（也叫限流保险丝）。

用于过热保护的保险丝一般被称为"温度保险丝"。

温度保险丝又分为低熔点合金形与感温触发形还有记忆合金形等等（温度保险丝是防止发热电器或易发热电器温度过高而进行保护的，例如：电吹风、电熨斗、电饭锅、电炉、变压器、电动机等等；它响应于用电电器温升的升高，不会理会电路的工作电流大小。

其工作原理不同于"限流保险丝"）。
