保险丝知识与选型指南保险丝也被称为电流保险丝，IEC127标准将它定义为"熔断体（fuse-link)"。

其主要是起过载保护作用。

电路中正确安置保险丝，保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断切断电流，保护了电路安全运行。

术语：额定电流：反映保险丝实际应用时的电流值。

-In 被标在保险丝上。

慢熔断：(延时型，抗浪涌）-在高过流时，保险丝动作较慢-保险丝上标有 T；-慢熔断保险丝上含有锡球或镀层。

快速动作：-在高过流时，保险丝动作较快；-保险丝上标有 F。

构造：温度剖析：快速保险丝熔断过程：延时保险丝熔断过程：在高过载时，慢熔断保险丝的动作原理和快速保险丝一样，因为没有时间用来开始扩散的过程。

高过载系指 4In 和更高的过载电流。

扩散在 150-170℃时开始。

慢熔断保险丝的熔丝不应长时间工作在150℃以上，以防止老化。

快速保险丝熔断过程：虽然没有锡球/镀复，快速动作保险丝不允许长时间在 175-225℃以上使用。

- 熔丝材料的氧化。

- 材料性质的改变。

保险丝分断能力等级：额定电压/电压等级：保险丝可以被使用的最大系统电压，在这个电压下不应有对人的破坏能力。

- 32, 63, 125, 250, 600V。

- 额定电压被标注在保险丝上。

分断等级=分断能力：额定电压条件下，保险丝能够安全地分断的预期电流。

-没有对环境的损害；-烧断的保险丝是完整的；-绝缘电阻；>10kOhm；>0.5MOhm。

分断等级举例：注：保险丝系列还有更多的分断等级。

例如：UL 系列，10kA/125Vac和35A/250Vac。

限制电流：预期电流保险丝通过连接器（铜排）接入试验电路，预期电流是有规则的交流波。

对IEC和UL标准的管状保险丝来说，只指定交流的分断能力测试。

直流测试的情况是非常不同的。

交流与直流比较：在交流中，每半个周期会通过零电压位，这将有助于熄灭飞弧。

这种情况在直流中就不会出现。

一切还是要从一次修车说起：前不久我们哈弗公车的安全气囊报警灯亮了，为了安全起见我们去4S店检修，检修结果说是主驾驶安全气囊模块坏了需要整体更换，更换费用2000块，由于没有货需要等，因此我们就没修。

过了一段时间我们给车再次送4S店保养的时候再让4S店的维修师傅给检测气囊灯的问题，这次结果有了180°的大转弯，维修师傅说不用换模块了，问题出在了负责安全气囊的保险丝“烧坏了”，花2元钱更换了新的保险丝问题就解决了。

一个2元钱的小小保险丝险些让我们多花2000多块钱的维修费，它究竟是何方神圣？它的作用到底是什么？我们今天就一起来了解一下汽车保险丝知识。

初识汽车保险丝保险丝只是它的俗称，真正官方的名字叫做熔断器（以下为容易理解统一称为保险丝），保险丝的最基本作用是当电路电流异常并且超过其额定电流时熔断起到电路保护的作用。

保险丝有两个重要的工作参数，一个是额定电流；一个是额定电压，使用的时候要根据电路的电流和电压来选择相对应的保险丝。

在结构上，一般车用保险丝采用的插片式的设计，保险丝拥有工程塑料外壳，包裹着锌或铜制成的熔体结构，金属熔体和插脚连接。

汽车插片式保险丝的规格一般为2A至40A，其安培数值会在保险丝的顶端标注。

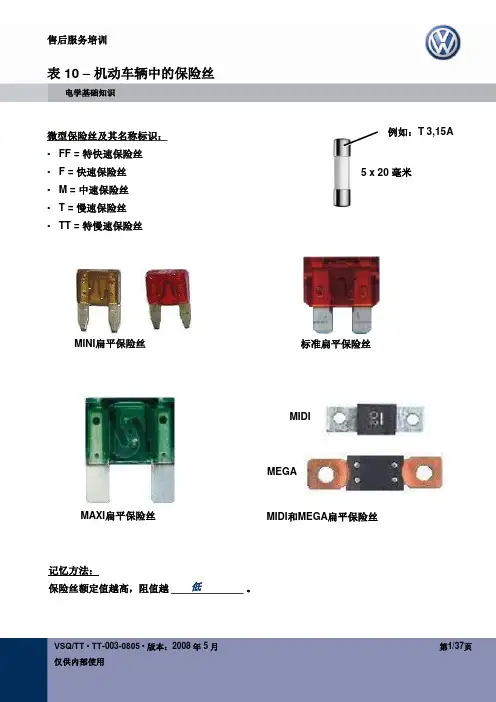

如果保险丝烧坏了让安培数值无法辨认的话，我们还可以通过它的颜色来判断，国际标准上：2A灰色、3A紫色、4A粉色、5A桔黄、7.5A咖啡色、10A红色、15A蓝色、20A黄色、25A无色透明、30A绿色、40A深桔色。

汽车保险丝在汽车的哪里藏着？由于汽车上的零部件和电子设备很多，而且每个设备都会装有保险丝，因此为了便于日后的维修，每辆车在设计之初，设计师便把汽车保险丝都集中设计在一个地方，而这个地方被称为保险盒。

汽车保险丝盒图解一般一辆车拥有两个保险盒，一个位于发动机舱内，负责汽车外部用电器的保险丝，如发动机控制单元、喇叭、玻璃清洗器、ABS、大灯等；另一个在驾驶员左侧附近，管理着车内的用电器，例如车窗升降器、安全气囊、电动座椅、点烟器等。

保險絲知識:一】保險絲的作用：保險絲也被稱為熔斷器，IEC127標準將它定義為熔斷體（fuse-link)。

它是一種安裝在電路中，保證電路安全運行的電器元件。

保險絲的作用是：當電路發生故障或異常時，伴隨著電流不斷升高，並且升高的電流有可能損壞電路中的某些重要器件或貴重器件，也有可能燒毀電路甚至造成火災。

若電路中正確地安置了保險絲，那麼，保險絲就會在電流異常升高到一定的高度和一定的時候，自身熔斷切斷電流，從而起到保護電路安全運行的作用。

最早的保險絲於一百多年前由愛迪生發明，由於當時的工業技術不發達白熾燈很貴重，所以，最初是將它用來保護價格昂貴的白熾燈的。

保險絲的工作原理是怎樣的？我們都知道，當電流流過導體時，因導體存在一定的電阻，所以導體將會發熱。

且發熱量遵循著這個公式：Q=0.24I2RT；其中Q是發熱量，0.24是一個常數，I是流過導體的電流，R是導體的電阻，T是電流流過導體的時間；依此公式我們不難看出保險絲的簡單的工作原理了。

當製作保險絲的材料及其形狀確定了，其電阻R就相對確定了（若不考慮它的電阻溫度係數）。

當電流流過它時，它就會發熱，隨著時間的增加其發熱量也在增加。

電流與電阻的大小確定了產生熱量的速度，保險絲的構造與其安裝的狀況確定了熱量耗散的速度，若產生熱量的速度小於熱量耗散的速度時，保險絲是不會熔斷的。

若產生熱量的速度等於熱量耗散的速度時，在相當長的時間內它也不會熔斷。

若產生熱量的速度大於熱量耗散的速度時，那麼產生的熱量就會越來越多。

又因為它有一定比熱及品質，其熱量的增加就表現在溫度的升高上，當溫度升高到保險絲的熔點以上時保險絲就發生了熔斷。

這就是保險絲的工作原理。

們從這個原理中應該知道，您在設計製造保險絲時必頇認真地研究您所選材料的物理特性，並確保它們有一致幾何尺寸。

因為這些因素對保險絲能否正常工作起了致關重要的作用。

同樣，您在使用它的時候，一定要正確地安裝它。

二】保險絲物料：早期供汽車使用的玻璃熔絲開始，其中有“AG”這個標記，A代表汽車，G代表玻璃，即Automobile Glass AG前面所用數位是按年代的順序確定的，因為每一種新的規格尺寸的熔絲都是由不同的製造商開始生產的，例如“3AG”是第三種投放於市場的熔絲尺寸。

：保险丝的应用：一、保险丝的应用1. 正常情况下，保险丝在电路中起连接电路作用。

2. 非正常（超负载）情况下，保险丝做为电路中的安全保护元件，通过自身熔断安全切断并保护电路。

：二、保险丝的工作原理保险丝的工作原理：保险丝通电时，由电能转换的热量使可熔体的温度上升。

正常工作电流或允许的过载电流通过时，产生的热量通过可熔体、外壳体向周围环境辐射，通过对流、传导 等方式散发的热量与产生的热量逐渐达到平衡。

如果产生的热量大于散发的热量，多余的热量就逐渐积聚在可熔体上，使可熔体温度上升；当温度达到和超过可熔体 的熔点时，就会使可熔体熔化、熔断而切断电流，起到了安全保护电路的作用。

：保险管的关键参数：三、保险管的关键参数3.1 额定电流---In保险丝的额定电流是指它的公称额定电流, 通常就是电路能够工作的最大电流值。

正确选择保险丝的额定电流值, 必须作如下考虑:电路的工作电流: 例如: Ir = 1.5 A,UL规格保险丝额定电流应是: In = Ir/Of = 1.5/0.75 = 2A ，这儿的Ir是电路工作电流,Of 是UL 规格保险丝的折减率，所以应该选择2A 的保险丝。

对于IEC规格保险丝则没有折减率要求, 即: Ir = In ，如果特殊的额定电流不是通用的, 应该选最邻近的较高值。

错误的选泽：把希望保险丝熔断的电流值作为额定电流值3.2 额定电压---Un保险丝的额定电压是指它的公称额定电压, 通常就是保险丝断开后能够承受的最大电压值。

保险丝通电时两端所承受的电压大大小于其额定电压，因此额定电压基本上无关紧要。

正确选择保险丝额定电压应该等于或大于电路电压，例如: 250V 的保险丝可以用于 125V 的电路 。

对于低电压的电子应用, 一个交流额定保险丝可以用于直流电路中。

关于保险丝的额定电压主要应考虑: 当电路电压不超过熔断器额定电压时, 保险丝是否有能力分断给出的最大电流3.3 环境温度保险丝所处小环境温度或已知的工作温度, 对保险丝的动作是有影响的 。

WORD格式..可编辑目次前言 (2)1范围和简介 (3)2规范性引用文件 (3)3术语和定义 (3)905" 电阻（R）...................................................................................................... |6环境温度. (5)itor）5rves） 5热能I2t69.尺寸 (6)要素及举例 (6)WORD格式..可编辑额定电流 (6)额定电压 (7){HYPERLINK \l "_Toc45707914" |4.错误！未定义书签。

工作环境温度{PAGEREF _Toc45707914 \h | ................................................................}WORD格式..可编辑前言本规范批准部门：本规范所替代的历次修订情况和修订专家为：WORD格式..可编辑保险丝选型规范1范围和简介1.1范围本规范规定了保险丝的选型方法和要求。

本规范适用于小型熔断保险丝的选择以及应用设计。

1.2简介本规范介绍了保险丝的技术参数,根据参数进行选型的方法,以及根据我司保险丝应用的现状，在实际选择中需要注意的问题，用以支持正确选型。

1.3关键词保险丝过流保护选型2规范性引用文件无3术语和定义3.1.额定电流（In）标注在保险丝上的额定工作电流。

该数值由制造商确定，为该保险丝所能载的电流。

额定电流WORD格式..可编辑通常是标准推荐的档位，例如1，1.25，1.5，1.6，2等（单位：A）3.2.额定电压（Un）标注在保险丝上的额定电压，表示该保险丝可以被使用的最大工作电压。

通常标准额定电压为32、63、125、250、600V。

保险丝是对电流的变化而不是对电压的变化敏感。

保险丝在从零到其最大额定值间的任何电压下都保持其原状，所以保险丝可以在小于其额定电压的任何电压下使用。

自恢复保险丝知识详解自恢复保险丝主要由核心材料高分子聚合物复合材料体组成，它是一种可反复使用的具有自恢复特性非线性的过流保护器件，聚合物复合材料体一般由聚合物、导电微粒、无机填料等组成。

自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。

传统保险丝过流保护，仅能保护一次，烧断了需更换，而自恢复保险丝具有过流过热保护，自动恢复双重功能。

在习惯上把PPTC也叫自恢复保险丝。

自恢复保险丝是一种热敏半导体材料，灵敏度本身就不高，如果不考虑灵敏度是完全可以用的，保险丝主要的参数就是熔断电流，只要耐压超过实际电路中的电压就行了。

比如我们常见的玻璃管的保险丝，一般标的耐压都是250VAC，但实际应用的时候，不管是交流的直流的，不管是220V还是12V都是一样的，考虑的是熔断电流高灵敏度的还是需要快断的保险丝是。

自恢复保险丝属于慢断类型保险丝，自恢复保险丝的材料因为通电后发热，当电流过大发热到一定程度的时候，材料就不导电了，这个和普通的保险丝是一个道理，只不过普通的保险丝是一次型熔断而已。

自恢复保险丝广泛应用于各消费类通迅产品、电信及网络设备、电脑周边产品中以及工业/汽车、电池、便携式电子产品中。

用在电信及网络设备上，如：局用交换机、配线保安单元、用户终端设备、类比/模拟线路卡、T1/E1设备、ISDN设备、ASDL设备、HDSL设备、Modem、总配线架保安单元、有线电话/中心局至用户电缆线。

应用在电脑及多媒体设备上：如：USB端口、驱动器、调制解调器等、CPU/IC的保护、IEEE 802.3以太网LAN、IEEE 1394，iLINK、I/O端口、LCD监视器/显示器、LNB卫星机顶盒、扬声器、PC卡和插槽、智慧卡/智能卡阅读器、DDC视频端口DVI、USB、POS设备、机顶盒、GPS、电话及传真机等。

应用在工业及汽车电子上如：汽车线束、汽车防盗器、汽车微电机、电磁负载、马达、风扇有及吹风机、卤素灯、火警设备、电子镇流器/电子安全器、变压器、印刷电路版及铜铂线的保护、保护电气连接线/线束保护等。

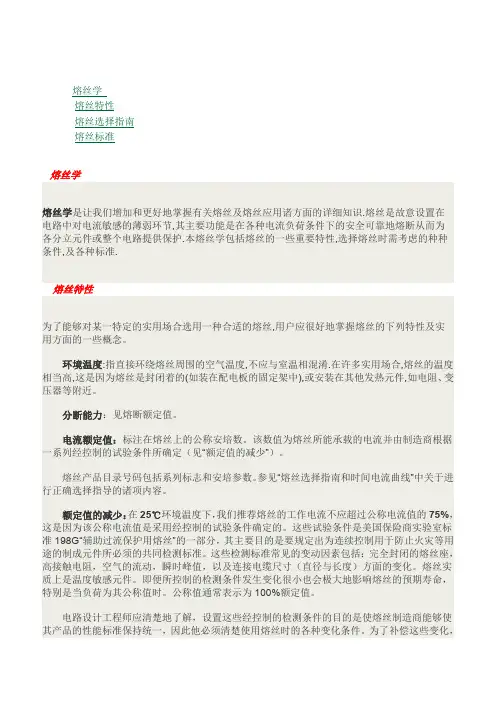

熔丝学熔丝特性熔丝选择指南熔丝标准熔丝学熔丝学是让我们增加和更好地掌握有关熔丝及熔丝应用诸方面的详细知识.熔丝是故意设置在电路中对电流敏感的薄弱环节,其主要功能是在各种电流负荷条件下的安全可靠地熔断从而为各分立元件或整个电路提供保护.本熔丝学包括熔丝的一些重要特性,选择熔丝时需考虑的种种条件,及各种标准.熔丝特性为了能够对某一特定的实用场合选用一种合适的熔丝,用户应很好地掌握熔丝的下列特性及实用方面的一些概念。

环境温度:指直接环绕熔丝周围的空气温度,不应与室温相混淆.在许多实用场合,熔丝的温度相当高,这是因为熔丝是封闭着的(如装在配电板的固定架中),或安装在其他发热元件,如电阻、变压器等附近。

分断能力：见熔断额定值。

电流额定值：标注在熔丝上的公称安培数。

该数值为熔丝所能承载的电流并由制造商根据一系列经控制的试验条件所确定（见“额定值的减少”）。

熔丝产品目录号码包括系列标志和安培参数。

参见“熔丝选择指南和时间电流曲线”中关于进行正确选择指导的诸项内容。

额定值的减少：在25℃环境温度下，我们推荐熔丝的工作电流不应超过公称电流值的75%，这是因为该公称电流值是采用经控制的试验条件确定的。

这些试验条件是美国保险商实验室标准198G“辅助过流保护用熔丝”的一部分，其主要目的是要规定出为连续控制用于防止火灾等用途的制成元件所必须的共同检测标准。

这些检测标准常见的变动因素包括：完全封闭的熔丝座，高接触电阻，空气的流动，瞬时峰值，以及连接电缆尺寸（直径与长度）方面的变化。

熔丝实质上是温度敏感元件。

即便所控制的检测条件发生变化很小也会极大地影响熔丝的预期寿命，特别是当负荷为其公称值时。

公称值通常表示为100%额定值。

电路设计工程师应清楚地了解，设置这些经控制的检测条件的目的是使熔丝制造商能够使其产品的性能标准保持统一，因此他必须清楚使用熔丝时的各种变化条件。

为了补偿这些变化，给出了熔丝系列中特定安培额定值的熔丝的典型结构。

保险丝基础知识整理目录1 定义2 介绍2.1 外形2.2 标志2.3 工作原理2.4 作用3 构成3.1 基本组成3.2 灭弧装置3.3 熔断装置4 分类及特性4.1 分类4.2 特性5 保险丝管的安全标准及标志6 影响保险丝寿命的因素及评估保险丝寿命6.1 影响保险丝寿命的因素6.2 保险丝老化后对使用的影响6.3 保险丝寿命的测试评估7保险丝选型7.1 保险丝适用的电路7.2 保险丝管使用中的一些注意事项7.3 保险丝管的选用1定义当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件，也有可能烧毁电路甚至造成火灾。

若电路中正确地安置了保险丝，那么保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。

2介绍2.1外形⑴、条丝状。

早期原始型态的保险丝，直接以螺丝锁定，用于各种尺寸的旧式开关、插座。

⑵、片状（裸片状）。

比旧式丝状方便使用。

⑶、玻璃管状。

有几种不同尺寸，常见于电子产品。

6.3 x 32 mm （直径x 长度）、5 x 20 mm⑷、陶瓷管状。

有几种不同形状及尺寸，可避免玻璃爆裂。

⑸、塑胶片状带金属片状接脚：汽车保险丝。

⑹、表面接着元件（SMD）型。

⑺、圆柱体状，插件式：直接焊接于电路板上，用于产品内部。

2.2标志标志大多数保险丝的标记在身上或端盖与标记，指示其评级。

但是“芯片类型”保险丝功能很少或没有标记，使识别非常困难。

保险丝可能出现类似的显著不同的特性，确定了它们的标记。

保险丝标记通常会传达以下信息：安培的保险丝的额定电压等级的保险丝时间- 电流特性，即速度保险丝批准由国家和国际标准机构制造商/ 产品编号/系列中断能力2.3工作原理当电流流过导体时，因导体存在一定的电阻，所以导体将会发热。

且发热量遵循着这个公式：Q=0.24I2RT；其中Q是发热量，0.24是一个常数，I是流过导体的电流，R是导体的电阻，T是电流流过导体的时间；依此公式我们不难看出保险丝的简单的工作原理了。

温度保险丝的定义 温度保险丝的应用知识温度保险丝也叫做温度熔断器是温度感应回路切断装置。

温度保险丝能感应电器电子产品非正常运作中产生的过热，从而切断回路以避免火灾的发生。

常用于：电吹风、电熨斗、电饭锅、电炉、变压器、电动机、饮水机、咖啡壶等等 温度保险丝运作后无法再次使用，只在熔断温度下动作一次。

温度保险丝有多种构成方式，以下介绍比较通用的三种：第一种：有机物型温度保险丝由可动触点(sliding contact)、 弹簧(spring)、可熔体(electrically nonconductive thermalpell et)构成。

在温度保险丝启动之前电流从左侧引线流向可动触点(sliding contact)，通过金属外壳向右侧引线流动。

在外部温度达到预定温度时有机物可熔体熔化，压缩弹簧会变松 。

即弹簧膨胀，可动触点(slidingcontact)与左侧引线分离。

回路被打开，可动触点(sliding contact)与左侧引线间电流被切断。

第二种：瓷管型温度保险丝由轴对称的引线(leed )、在规定温度下可熔化的易熔合金(fusible alloy)及为防止其熔化氧化的特殊混合物(special compound)和绝缘瓷管(ceramic insulator)构成。

周围温度上升时特定的树脂混合物开始液化， 当达到熔点时在树脂混合物的帮助下（增大已熔化合金的表面张力），已熔化合金在表面张力的作用下迅速以两端引线为中心收缩成球状，从而永久切断回路。

第三种：方壳型温度保险丝温度保险丝两引脚间连接著一段易熔合金丝，特殊树脂包覆著易熔合金丝，电流可以从一根引脚流通向另一根引脚，当温度保险丝周围温度上升到它的动作温度时，其易熔合金熔化并在表面张力作用下及特殊树脂帮助作用下，收缩成球状附在两引脚末端。

这样，电路被永久切断。

下列事项是为确保保险丝正常操作必须遵守的事项：i)各温度保险丝有额定电流和电压，熔断温度(Tf)，使用温度(Th)， 最大温度(Tm)，要在规定的参数下使用。
