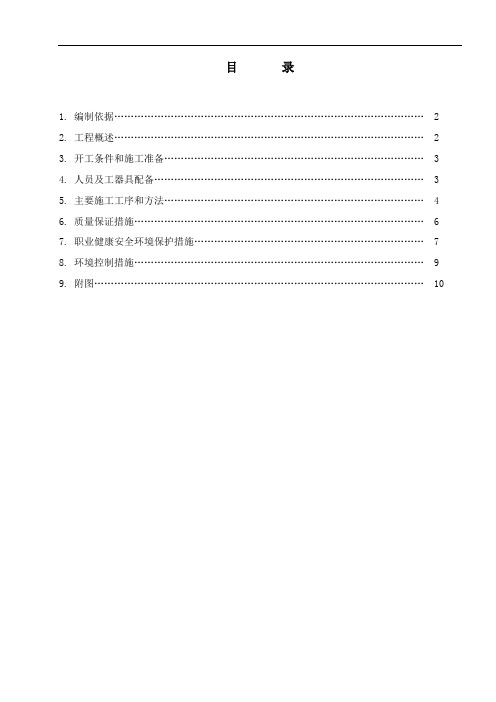

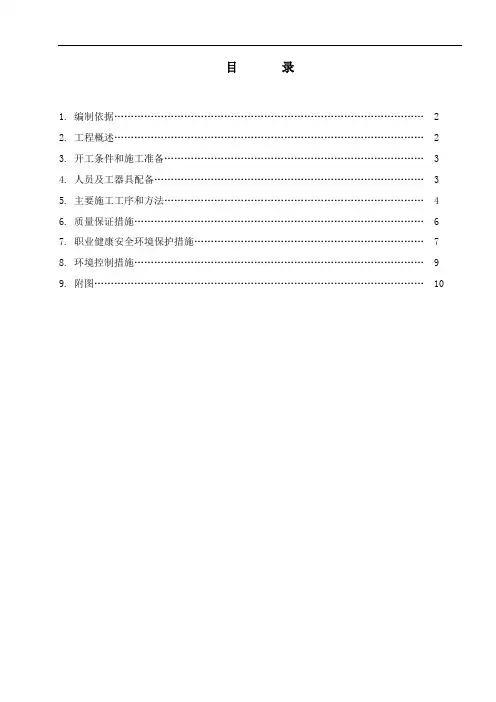

目录
1. 编制依据 (2)
2. 工程概述 (2)
3. 开工条件和施工准备 (3)
4. 人员及工器具配备 (3)
5. 主要施工工序和方法 (4)
6. 质量保证措施 (6)
7. 职业健康安全环境保护措施 (7)
8. 环境控制措施 (9)
9. 附图 (10)
1.编制依据
1.1
1.2 施工组织总设计和汽机专业施工组织设计；
1.3 《火电施工质量检验及评定标准》第五部分管道及系统DL/T5210-2009；
1.4 《电力建设安全工作规程》（火力发电厂部分DL/T5009.1-2002）；
1.5 《锅炉压力容器管道焊工考试与管理细则》[2002]109号；
1.3 《钢制承压管道对接焊接接头射线技术规程》DL/T 821-2002；
1.4 《火力发电厂焊接技术规程》DL/T869－2004；
1.9 《焊接工艺评定规程》DL/T868-2004；
1.10 《电力建设施工质量验收及评价规程》第七部分焊接DL/T5210.7－2010；
1.11 《火力发电厂焊接热处理技术规程》DL/T819－2002；
1.12 《火力发电厂金属技术监督规程》DL/T438-2009；
1.13 《火力发电厂异种钢焊接技术规程》DL/T752－2001；
1.14
1.15 《工程建设标准强制性条文》电力工程部分—2006版；
1.16 《电力建设施工及验收技术规范》管道篇DL/T 5031-94。
2 工程概述
可实现集中供热，不仅能够满足石河子市区近、远期采暖热负荷增长的需要，提高能源综合利用率，而且有利于改善城区生态环境和地区环境空气质量，促进地方经济可持续发展，符合国家能源产业政策及环保政策。
2.2 施工内容
依据设计院设计图纸，不锈钢管道主要包括：仪用压缩空气系统、化学水系统、本体润滑油及抗燃油油等系统组成，为了在施工过程中提高焊接质量，特制订此作业指导书。
本机组不锈钢管道材质分别为：仪用压缩空气系统材质为0Cr18Ni9；本体套装油管道材质为0Cr18Ni9Ti；化学水系统材质均为1Cr18Ni9Ti。
仪用压缩空气系统：设计压力1.0MPa，常温，管道从汽机精处理接出至锅炉仪用压缩空气管道，管道主要规格为φ159×4.5。
本体润滑油管道为套装油管道，设计压力：0.3MPa，45℃，接口形式均为钢管对接，由主机油箱引出至前轴承箱，#1--#9各轴承箱进、排油管道，包括顶轴油管道规格有：φ219×6，φ610×10，φ57×4，φ108×4.5，φ325×8，φ89×4.5，φ20×2.5等。
化学水系统范围内的工业废水存储、风机水泵间系统管道，设计压力为常温，由空压机
房接出至风机水泵间各用气点，规格为φ57×3。
3 开工条件和施工准备
3.1 施工方案编制完毕，经审批合格。
3.2 在电焊机集中布置区必须提供充足的动力电源，焊接二次线接头良好，线头不得裸露，以防短路埙坏设备及人员触电。
3.3 露天施工现场，必须采取防风、雨、雪的措施。
3.4 施焊现场光照度适宜，夜间施工必须设专用照明。
3.5 施焊现场附近及下方不能存放易燃易爆物品。
3.6 在施焊现场要为焊工提供可供操作的焊接空间，并且搭设牢固可靠的平台并设防护栏。
3.7 电焊机应有良好的接零保护，焊接电流大小稳定，并能连续可调。
3.8 安全防护设施准备完毕。
3.9 对使用的工具必须全面检查，检修，保证使用的可靠性和准确性。
4 人员及工器具配备
4.1 人员资质的要求
5 主要施工工序和方法
5.1 焊前准备
5.1.1 工艺准备：本项目开工前，技术人员应根据图纸、专业施工组织设计、焊接工艺评定及国内标准制定出焊接作业指导书，根据焊接作业指导书和周围施工环境、状况编制安全交底、技术交底及焊接施工工艺卡，确定各种焊口的焊接工艺规范、无损检验方法及数量，在项目开工前及时对焊工交底，焊工接受交底后凭焊材领用单到焊条库领取焊条，领用焊材时焊工应仔细检查焊条有无外观缺陷，如有应及时退换。
5.1.2 焊接材料准备
5.1.2.1 本机组涉及的不锈钢管材质主要有：0Cr18Ni9，焊丝均采用ER308L，1Cr18Ni9Ti，焊丝采用TGS-347,焊条均采用A132焊条。
5.1.2.2 焊丝、焊条等应有制造厂的质量合格证，并经检验合格后方能使用。
5.1.2.3 焊条在使用前按焊条使用说明书要进行干燥。
5.1.2.4 焊条使用时，应放置在温度保持在80-110℃专用焊条保温筒内，并接上电焊机的二次电源，随用随取，避免受潮；焊接完毕，剩余焊条应注明规格型号立即交还焊条干燥室保存。
5.1.3 交底准备
5.1.3.1 交底内容主要包括：焊接施工工作量，焊口材质，采用焊接材料，工艺要求，焊接方法，无损检验要求，安全文明施工及环境保护等。
5.1.3.2 每项工作开工之前，应把施工技术交底书及焊接施工工艺卡一并交给焊工，让其认真熟悉焊接施工工艺卡的各项内容，明确材料钢号，选用正确的焊接材料和焊接工艺，并在交底书上签字，保证安全正确施工。

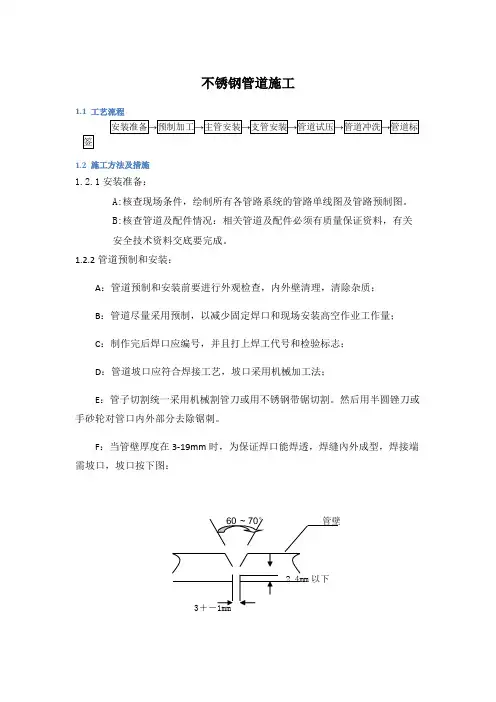

5.1.4 焊接坡口加工
5.1.4.1管子、管件的坡口应按设计图纸规定加工，如无规定时，应按规范要求进行，并且坡口的形式和尺寸应保证焊接质量，填充金属量少，改善劳动条件，便于操作，减少焊接变形及应力，适应探伤要求等原则选用。
5.1.4.2焊件在组装前应将焊口表面及附近管材内、外壁的油、漆、垢、锈等清理干净，直至露出金属光泽，清理范围为：对接坡口每侧（内外壁）均为10—15mm。
5.1.5 管道对口
5.1.5.1 对接管口端面应与管子中心线垂直，其偏斜度△f规定如下：当D（管子外径）>60～159mm，△f不得超过1mm；D（管子外径）>159～219mm，△f不得超过1.5mm；D（管子外径）>219mm，△f不得超过2mm 。
大于1mm。不同厚度焊件对口时，可采用加工过渡区的办法进行处理。
5.1.5.3 焊口局部间隙过大时，应设法修至规定尺寸，严禁在间隙内加填塞物焊接，坡口尺寸应符合设计要求。
5.1.5.4 焊工检查对口质量，进行根层点固焊，不得在管道外壁上随便引弧、试验电流。
5.1.5.5 焊件组装时，应将待焊部件放置牢固，以防在焊接和热处理过程中产生附加应力和变形。
5.1.5.6 焊口严禁强力对口，更不允许利用热膨胀对口，以防产生附加应力。
5.1.5.7 焊接施工过程包括焊前准备、施焊、外观检查、无损检验等五个重要工序，上一工序不合格不能进行下一工序，待上一工序检查合格后方能按顺序执行。
