液力传动原理液力传动是一种通过液体在封闭泵的作用下传递力和动力的机械传动方式。
液力传动系统由液力偶合器和液力变矩器两部分组成，广泛应用于工业生产和交通运输领域。
本文将从液力传动原理的工作流程、构造原理以及应用领域三个方面进行阐述。
一、液力传动的工作流程液力传动的工作流程主要包括：能量输入、流体传递、能量输出三个阶段。
1. 能量输入阶段：在液力传动系统中，动力源（通常是发动机）通过连接装置将动力输入液力偶合器和液力变矩器中的动子。
液力传动的动力输入通常通过机械方式来实现，例如由发动机通过曲轴带动动力源的转动。
2. 流体传递阶段：在液力偶合器和液力变矩器中，在泵向涡轮传递流体时，液压能被转化为机械能，从而实现动力传递。
当液体在泵中以一定的速度流动时，其产生的动-压能将通过液力耦合器的动子传递至液力变矩器的动子，从而实现流体的传递。
3. 能量输出阶段：液力传动的能量输出发生在液力变矩器中。
液力变矩器的动子将能量传递给工作机构，例如传动装置或负载设备。
通过液力传动的能量输出，使得工作机构能够正常运转，实现所需的工作任务。
二、液力传动的构造原理液力传动主要由液驱动装置（即液力泵和液力涡轮）以及工作流体组成。
1. 液驱动装置：液力传动系统的液驱动装置通常由液力泵和液力涡轮两个元件构成。
液力泵通过动力源（如发动机）的输入，将动力源的动能转化为液压能，将液体推送至液力涡轮。
2. 工作流体：液力传动的工作流体通常是液压油。
液压油作为液力传动系统中的工作介质，具有良好的润滑性能和稳定的化学性质，能够有效地传递能量和动力。
在液力传动的工作过程中，液力泵将液体以一定的压力和流量推送至液力涡轮，通过液力涡轮的反力作用，液体的压力和流速将发生变化。
通过此变化，能量将从液驱动装置的动子传递至工作机构，实现能量输出。
三、液力传动的应用领域液力传动由于其具有承载能力大、起动平稳、速度调节范围广等特点，广泛应用于各个领域。
1. 工业生产应用：液力传动在工业生产中被广泛应用于各种传动装置，如输送带、冶炼机械、矿山设备等。

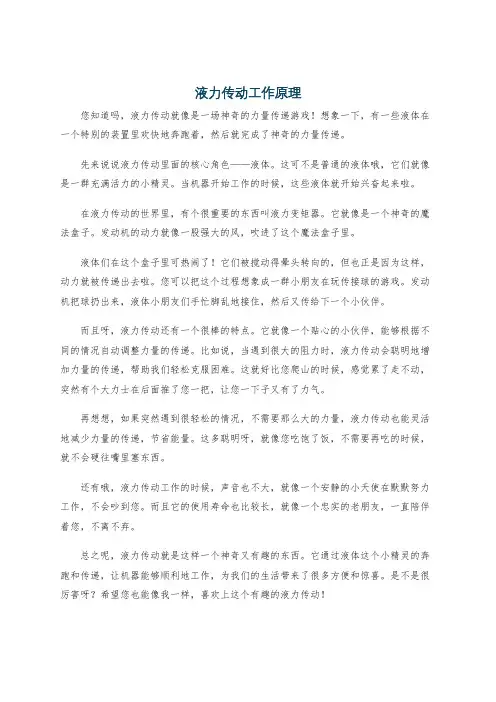

液力传动工作原理您知道吗，液力传动就像是一场神奇的力量传递游戏！想象一下，有一些液体在一个特别的装置里欢快地奔跑着，然后就完成了神奇的力量传递。
先来说说液力传动里面的核心角色——液体。
这可不是普通的液体哦，它们就像是一群充满活力的小精灵。
当机器开始工作的时候，这些液体就开始兴奋起来啦。
在液力传动的世界里，有个很重要的东西叫液力变矩器。
它就像是一个神奇的魔法盒子。
发动机的动力就像一股强大的风，吹进了这个魔法盒子里。
液体们在这个盒子里可热闹了！它们被搅动得晕头转向的，但也正是因为这样，动力就被传递出去啦。
您可以把这个过程想象成一群小朋友在玩传接球的游戏。
发动机把球扔出来，液体小朋友们手忙脚乱地接住，然后又传给下一个小伙伴。
而且呀，液力传动还有一个很棒的特点。
它就像一个贴心的小伙伴，能够根据不同的情况自动调整力量的传递。
比如说，当遇到很大的阻力时，液力传动会聪明地增加力量的传递，帮助我们轻松克服困难。
这就好比您爬山的时候，感觉累了走不动，突然有个大力士在后面推了您一把，让您一下子又有了力气。
再想想，如果突然遇到很轻松的情况，不需要那么大的力量，液力传动也能灵活地减少力量的传递，节省能量。
这多聪明呀，就像您吃饱了饭，不需要再吃的时候，就不会硬往嘴里塞东西。
还有哦，液力传动工作的时候，声音也不大，就像一个安静的小天使在默默努力工作，不会吵到您。
而且它的使用寿命也比较长，就像一个忠实的老朋友，一直陪伴着您，不离不弃。
总之呢，液力传动就是这样一个神奇又有趣的东西。
它通过液体这个小精灵的奔跑和传递，让机器能够顺利地工作，为我们的生活带来了很多方便和惊喜。
是不是很厉害呀？希望您也能像我一样，喜欢上这个有趣的液力传动！。
一,液力传动的概述在传动装置中以液体(矿物油)为工作介质进行能量传递与控制的称为液体传动装置,简称液体传动.在液体传递能量时,存在着将机械能转变为液体能,再由液体能转变为机械能的过程.液体能有三种形式:位能,压力能和动能.在液体传动中,液体的相对高度位置变化很小,故位能与压力能,动能相比,可以忽略不计.因此,液体传动中液体能量变换的主要形式为压力能和动能.凡是主要以工作液体的压力能进行能量传递和控制的装置称为液压传动装置,简称液压传动.其工作元件称为液压元件.凡是主要以工作液体的动能进行能量传递与控制的装置称为液力传动或动液传动.液力耦合器的结构与工作原理来源：汽车乐液力耦合器属于液力传动装置，通过液体的循环液动，利用液体动能的变化来传递动力。
1、液力耦合器的结构组成液力耦合器是一种液力传动装置，又称液力联轴器。
在不考虑机械损失的情况下，输出力矩与输入力矩相等。
它的主要功能有两个方面，一是防止发动机过载，二是调节工作机构的转速。
其结构主要由壳体、泵轮、涡轮三个部分组成，如图1-2所示。
图1-2 液力耦合器的基本构造1-输入轴2-泵轮叶轮3-涡轮叶轮4-轮出轴液力耦合器的壳体安装在发动机飞轮上，泵轮与壳体焊接在一起，随发动机曲轴的转动而转动，是液力耦合器的主动部分：涡轮和输出轴连接在一起，是液力耦合器的从动部分。
泵轮和涡轮相对安装，统称为工作轮。
在泵轮和涡轮上有径向排列的平直叶片，泵轮和涡轮互不接触。
两者之间有一定的间隙（约3mm~4mm）；泵轮与涡轮装合成一个整体后，其轴线断面一般为圆形，在其内腔中充满液压油。
2、液力耦合器的工作原理当发动机运转时，曲轴带动液力耦合器的壳体和泵轮一同转动，泵轮叶片内的液压油在泵轮的带动下随之一同旋转，在离心力的作用下，液压油被甩向泵轮叶片外缘处，并在外缘处冲向涡轮叶片，使涡轮在液压冲击力的作用下旋转；冲向涡轮叶片的液压油沿涡轮叶片向内缘流动，返回到泵轮内缘的液压油，又被泵轮再次甩向外缘。
