YAMAHAYS贴片机保养操作规范

一、目的：范规对SMT 片机的操作、保贴养，以保品量及延命。

证产质长设备寿二、范围：片机：贴YAMAHAYS24三、定义：略五、运作过程：5.1片机的基本操作步贴骤5.1.0入源是否三相检查输电为380V 交流电、±10%；空力是否气压为5.5kgf/cm 2、±0.5kgf/cm 2.ACTIVEREADYRESE 操作選擇伺服復位START 開始MAINPOWER 鍵盤滑鼠EMG5.1.1合上，机器供。

总开关给电开电5.1.2源。

开开关电开关进检（1）打机器前左下方面板上源，机器行自。

单显开，（2）自检OK，主示后，旋轴处，[EMERGXENCＹSTOP]信息消失，各于伺服控！！况时随时观运况发异马检查问题并：暖机察机器行情生常，上停止操作，原因解决它。

开产5.1.5PCB始生：称产PCB名，按用鼠标选择[BOARD]中要生的（1）操作根据所各机《员种SMT排位表》上料。

（2）选择[READY]开产绿[START]机器始生。

（3）按下色5.1.6障碍排除产时红并报声时生中遇到障碍，色指示灯亮，有警。

排除障碍，按下机器左按任意使用除幕示消失。

键将权清屏显当显现<SHUTDOWNCOMPUTER>后,掉源。

关电示器出贴养维护5.2片机的保和养维护5.2.1日常保和工作的片每日行保，保果在对贴进养将养结记录[SMT 每日点表检]中。

5.2.2每周保和养维护工作对的片机贴每周行进保，养将保果养结在记录[SMT 贴片机周保表养]中保象养对容内注备吸嘴具夹冲作，如果作不平滑，涂上检查缓动动薄薄的一滑，如具松弛，固层润剂夹紧之。

移动镜头的灰和留物清洁镜头尘残X 杆轴丝杆是否有碎屑或留物，必检查丝残须清洁它X 轴导轨滑脂是否有硬化，无留物粘附检查润残Y 杆轴丝杆是否有碎屑或留物，必检查丝残须清洁它Y 轴导轨滑脂是否有硬化，无留物粘附检查润残Z 杆轴丝杆是否有碎屑或留物，必检查丝残须清洁它Z 轴导轨滑脂是否有硬化，无留物粘附检查润残W 杆轴丝杆是否有碎屑或留物，必检查丝残须清洁它空界面气检查Y 型封圈和O 型是不老化，必要环更时换5.2.3每月保和养维护工作的片每月行保，保果在对贴进养将养结记录[SMT 片机每月保表贴养]中。

1.目的确保YAMAHA贴片机正常工作,延长机器寿命,保证操作人员的人身安全。

2.范围本公司所有YAMAHA贴片机。

3.职责工程部:负责设备维修和监督YAMAHA贴片机的保养情况。

生产部:负责YAMAHA贴片机的操作和保养。

4.定义无5.内容操作前准备:5.1.1检查电源供给是否为指定额定电压3相380V。

5.5.2检查气压是否在~之间。

5.1.3检查紧急开关(Emergency Stop)是否解除。

5.1.4检查Feeder是否装好。

5.1.5检查各轴及平台是否有杂物。

5.1.6检查吸嘴是否良好安装在工作头上。

开机:5.2.1打开总电源开关,打开总气压开关。

5.2.2打开机身主电源开关。

5.2.3机器进入主菜单后,按"Reaady"键,把"EMERGENCY STOP"解除。

5.2.4选择<1/1/RUNNING>后,然后按(ENTER)键。

5.2.5选择<1/1/D2INIT SERVO ORIGIN>然后按<ENTER>键,执行各轴回归原点。

5.2.6选择<1/1/D1 WARM UP>按<ENER>键,执行暖机,十分钟左右,若停机时间不超过2小时,这项可不执行。

5.2.7按任何键退出暖机工作。

生产：5.3.1选择<1/1/RUNNING>然后按<ENTERF>键,进入运行菜单。

5.3.2选择<D3SWITCH PCB>然后按<ENTER>键,进入PCB程序菜单,所光标移至所需生产的PCB文件名,按<ENTER>键,把需要生产PCB程序调出来。

5.3.3选择<1/1D4 RUNING UTILITY>然后按<ETER>键,进行PCB固定安装。

5.3.4选择<1/1A2AUTO RUNNING>然后按<ENTER>键,开始生产。

YAMAHA贴片机操作教程第一节：贴片机的基本原理贴片机是电子制造中常用的自动插件设备，用于将电子元器件精确地安装在印刷电路板上。

贴片机的组成部分：1.供料系统：负责将元器件供给到贴片机的作业区；2.视觉定位系统：用图像采集和处理技术，准确地确定元器件和PCB 的位置；3.移动部分：控制贴片头在x、y、z方向上的移动，实现元器件稳定的贴片操作；4.贴片头：将元器件安装在PCB上的部件；5.控制系统：负责整个设备的控制和管理。

第二节：贴片机的操作步骤1.准备工作a.检查并确认贴片机的状态，确保设备正常；b.准备好需要安装的元器件和PCB板。

2.设置工作参数a.开启贴片机，并进入系统设置界面；b.根据需要设置工作参数，如贴片速度、吸嘴尺寸、吸嘴压力等。

3.调试校准a.运行自动校准程序，让贴片机自动检测和调整各个部件的位置和运动范围，以保证贴片的准确性；b.根据实际需要进行手动调整和校准，以进一步提高贴片的精度。

4.载入元器件库a.将元器件库文件导入贴片机系统；b.按照元件库中的信息，设置相应的元件参数，如类型、尺寸、引脚数等。

5.载入工程文件a.将需要贴片的PCB文件导入贴片机系统；b.根据实际需要设置PCB文件的参数，如尺寸、引脚数、层数等。

6.设置吸嘴和供料a.根据元器件的尺寸和类型，选择适当的吸嘴，并将其安装到贴片机上；b.调整供料系统，确保元器件正常供给到贴片机的作业区。

7.开始贴片a.执行自动贴片程序，让贴片机按照设定的参数和顺序进行贴片；b.观察贴片过程中的各项指标，如贴位精度、吸嘴压力等。

8.检查贴片质量a.完成贴片后，对贴片质量进行检查，确保元器件的位置、方向和焊接状况等符合要求；b.如发现问题，及时进行调整和修复。

9.结束操作a.关闭贴片机及相关设备，并清理工作区域；b.根据需要保存相关的工程文件和数据。

第三节：贴片机操作的注意事项1.在操作贴片机前，确保操作人员已经接受过相关的培训，熟悉相关的操作规程和安全注意事项。

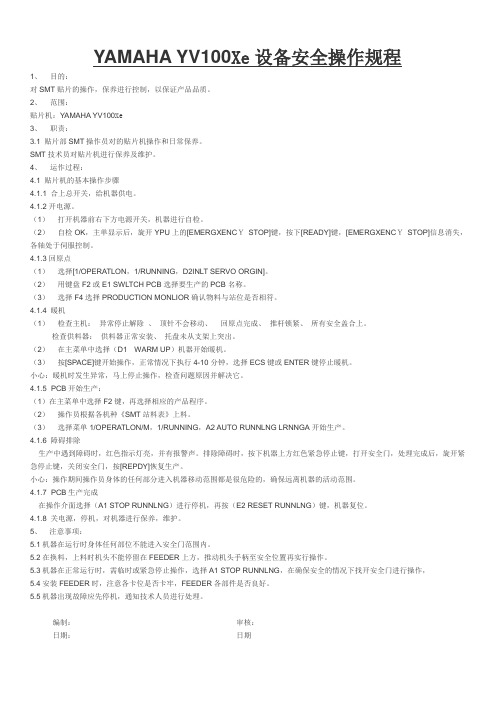

YAMAHA YV100Xe设备安全操作规程1、目的：对SMT贴片的操作，保养进行控制，以保证产品品质。

2、范围：贴片机：YAMAHA YV100Xe3、职责：3.1 贴片部SMT操作员对的贴片机操作和日常保养。

SMT技术员对贴片机进行保养及维护。

4、运作过程：4.1 贴片机的基本操作步骤4.1.1 合上总开关，给机器供电。

4.1.2开电源。

（1）打开机器前右下方电源开关，机器进行自检。

（2）自检OK，主单显示后，旋开YPU上的[EMERGXENCＹSTOP]键，按下[READY]键，[EMERGXENCＹSTOP]信息消失，各轴处于伺服控制。

4.1.3回原点（1）选择[1/OPERATLON，1/RUNNING，D2INLT SERVO ORGIN]。

（2）用键盘F2或E1 SWLTCH PCB选择要生产的PCB名称。

（3）选择F4选择PRODUCTION MONLIOR确认物料与站位是否相符。

4.1.4 暖机（1）检查主机：异常停止解除、顶针不会移动、回原点完成、推杆锁紧、所有安全盖合上。

检查供料器：供料器正常安装、托盘未从支架上突出。

（2）在主菜单中选择（D1 WARM UP）机器开始暖机。

（3）按[SPACE]键开始操作，正常情况下执行4-10分钟，选择ECS键或ENTER键停止暖机。

小心：暖机时发生异常，马上停止操作，检查问题原因并解决它。

4.1.5 PCB开始生产：（1）在主菜单中选择F2键，再选择相应的产品程序。

（2）操作员根据各机种《SMT站料表》上料。

（3）选择菜单1/OPERATLON/M，1/RUNNING，A2 AUTO RUNNLNG LRNNGA开始生产。

4.1.6 障碍排除生产中遇到障碍时，红色指示灯亮，并有报警声。

排除障碍时，按下机器上方红色紧急停止键，打开安全门，处理完成后，旋开紧急停止键，关闭安全门，按[REPDY]恢复生产。

小心：操作期间操作员身体的任何部分进入机器移动范围都是很危险的，确保远离机器的活动范围。

YAMAHAYS12贴片机保养操作规范一、设备保养前的准备1.清理工作区域和设备周边环境，确保无尘、无杂物。

2.关闭设备电源并断开电源插头，待设备冷却后再进行保养操作。

3.准备好必要的工具和清洁用品，如扫帚、抹布、吸尘器、无尘纸等。

二、外观清洁1.使用吸尘器清洁设备表面、进气口和出气口，去除积尘。

2.使用柔软抹布蘸取少许清洁剂，擦拭设备表面、控制面板、触摸屏等，去除污渍和指纹。

3.检查设备外部接口、开关和线缆，确保正常连接和工作。

三、内部清洁1.打开设备保养面板，使用无尘吸尘器清理设备内部，特别是贴片头部和传送带等部位的灰尘和杂质。

2.用干净的吹风机或气瓶，将设备内部的灰尘和杂质吹净，注意吹风的方向和力度，防止损坏设备部件。

3.使用专用清洁剂和棉签或无尘纸，清理设备光电传感器、光电门、玻璃边缘等部位的污渍和尘粒。

四、关键部件保养1.贴片头：使用无尘棉球和专用清洁剂，清洁贴片头的各个部位，特别是吸嘴、光纤和镜头等。

2.传送带：使用无尘纸或布蘸取少量酒精，擦拭传送带表面的胶层，保持其良好的摩擦性能。

3.贴片针床：清理针床表面的杂质和残胶，确保针床平整和无积尘。

五、润滑保养1.根据设备的使用频率和要求，定期给设备的关键部位加油和润滑。

2.使用厂家提供的专用润滑油或脂类产品，按照说明书的要求，在轴承、滑动轨道和传动装置等部位进行润滑。

六、设备调试和测试1.完成设备保养后，重新启动设备并进行必要的校准和调试。

2.检查设备的各项功能和性能，确认设备正常运行，并进行必要的测试和调整。

七、保养记录和建议1.记录设备的保养时间、保养人员和保养操作内容等信息，并保存好相关的保养记录。

2.根据设备运行情况和保养记录，提出相应的改进建议和意见，以提高设备的可靠性和工作效率。

综上所述，YAMAHAYS12贴片机的保养操作规范包括外观清洁、内部清洁、关键部件保养、润滑保养、设备调试和测试等内容。

通过定期进行保养操作，可以保持设备的正常运行和良好的工作状态，延长设备的使用寿命，并确保生产贴片的高质量和高效率。

YAMAHAYS12贴片机保养操作规范YAMAHAYS12贴片机是一种应用广泛的贴片设备，用于在电子元器件安装过程中快速高效地进行贴片操作。

为了保证贴片机的正常运行和延长其使用寿命，需要对其进行定期保养。

下面是YAMAHAYS12贴片机的保养操作规范。

1.清洁每天使用结束后，应对贴片机进行清洁，特别是对其传送带、贴片头和吸嘴进行检查和清洁。

清洁时应先断电，然后用专用吸尘器吸去灰尘和杂物。

清洁传送带时应用干净的布勾出传送带上的异物和残留物。

贴片头和吸嘴上有胶渍时，可用专用溶剂清洗。

2.润滑贴片机是机械设备，需要对其关键部位进行润滑以减少磨损和摩擦。

定期检查贴片机的润滑情况，润滑点主要包括传送带链轨、贴片头滑轨、吸嘴滑轨和传动链条。

根据贴片机的使用频率和工作环境，选择合适的润滑剂进行润滑。

3.保护贴片头YAMAHAYS12贴片机的贴片头是一个重要的部件，负责将电子元器件精确放置在PCB板上。

为了延长贴片头的使用寿命，应避免贴片头碰撞和过度使用。

在更换电子元器件时，要确保元器件完全垂直于贴片头才能放置。

当贴片头出现问题时，应及时更换或修理。

4.定期检查定期对贴片机进行全面的检查，包括传送带、传动链条、贴片头、吸嘴、光学器件等。

检查时应仔细观察各部件是否有损坏、松动或磨损等情况，及时进行维修或更换。

5.软件更新贴片机的软件是驱动其正常运行的重要因素之一、定期检查贴片机的软件版本，并及时更新到最新版本以保持其稳定性和兼容性。

6.停机保养如果贴片机长时间不使用，应将其进行停机保养。

停机保养包括彻底清洁设备、润滑关键部位并做好防尘措施，同时关闭电源，尽量避免灰尘和湿气对设备的侵蚀。

7.维修记录对贴片机的维修和保养情况应进行详细记录。

包括维修日期、维修内容和使用材料等。

通过维修记录可以及时了解设备的使用情况和故障频率，为日后的维护提供参考。

总之，YAMAHAYS12贴片机的保养操作规范可以帮助保持设备的正常运行和延长使用寿命。
