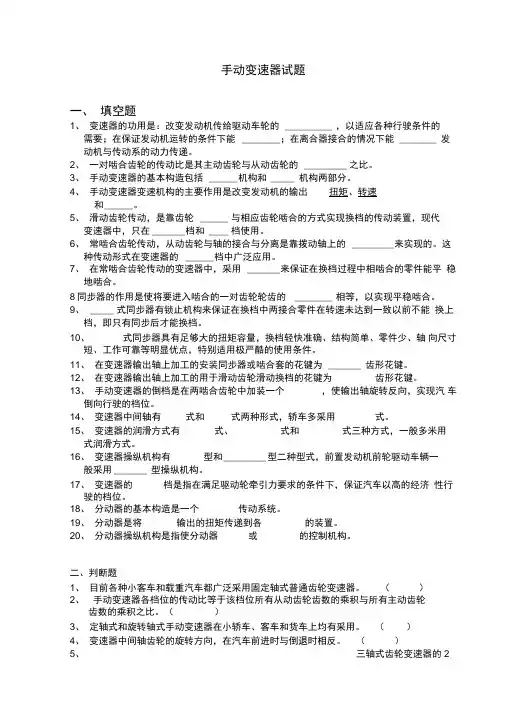

手动变速器试题一、填空题1、变速器的功用是:改变发动机传给驱动车轮的__________ ,以适应各种行驶条件的需要;在保证发动机运转的条件下能________ ;在离合器接合的情况下能 ________ 发动机与传动系的动力传递。
2、一对啮合齿轮的传动比是其主动齿轮与从动齿轮的_________ 之比。
3、手动变速器的基本构造包括______ 机构和 _____ 机构两部分。
4、手动变速器变速机构的主要作用是改变发动机的输出扭矩、转速和______ 。
5、滑动齿轮传动,是靠齿轮______ 与相应齿轮啮合的方式实现换档的传动装置,现代变速器中,只在_______ 档和 ____ 档使用。
6、常啮合齿轮传动,从动齿轮与轴的接合与分离是靠拨动轴上的_________ 来实现的。
这种传动形式在变速器的______ 档中广泛应用。
7、在常啮合齿轮传动的变速器中,采用_______ 来保证在换档过程中相啮合的零件能平稳地啮合。
8同步器的作用是使将要进入啮合的一对齿轮轮齿的________ 相等,以实现平稳啮合。
9、_____ 式同步器有锁止机构来保证在换档中两接合零件在转速未达到一致以前不能换上档,即只有同步后才能换档。
10、式同步器具有足够大的扭矩容量,换档轻快准确、结构简单、零件少、轴向尺寸短、工作可靠等明显优点,特别适用极严酷的使用条件。
11、在变速器输出轴上加工的安装同步器或啮合套的花键为_______ 齿形花键。
12、在变速器输出轴上加工的用于滑动齿轮滑动换档的花键为齿形花键。
13、手动变速器的倒档是在两啮合齿轮中加装一个,使输出轴旋转反向,实现汽车倒向行驶的档位。
14、变速器中间轴有式和式两种形式,轿车多采用式。
15、变速器的润滑方式有式、式和式三种方式,一般多米用式润滑方式。
16、变速器操纵机构有型和_________ 型二种型式,前置发动机前轮驱动车辆一般采用_______ 型操纵机构。
教案课程名称:汽车底盘构造与维修(3)结构分析1)轴的支承和定位2)齿轮的换档结构型式车用变速器齿轮多采用常啮齿轮,利用同步器换档3)防止自动脱档的结构主要有两种型式:切薄齿式和斜面齿式4)齿轮的轴向限位啮合齿轮为斜齿轮,产生轴向力,用止推环作为限位装置5)齿轮传动消隙装置在从动(或主动)齿轮侧面加装一个薄钢片副齿轮,两者与另一传动齿轮同时啮合6.润滑与密封7.变速器壳2、两轴式变速器:对于发动机前置前轮驱动或发动机后置后轮驱动的汽车,采用两轴式变速器,例如:桑塔纳2000型轿车的变速器。
重点介绍:·用对比方式,重点介绍两轴式变速器结构及其工作原理3、组合式变速器1)功用:为保证汽车具有良好的动力性和经济性和加速性;使变速器有较多档位,扩大传动比。
2)结构:采用两个变速器相串联的方式构成组合式变速器。
(其中一个为主变速器:档数多且有倒档另一为副变速器:只有高低两档)要求学生了解组合式变速器结构及其工作原理2、同步器的功用及类型(1)同步器的作用:是使接合套与待啮合的齿圈迅速同步,缩短换档时间;防止在同步前啮合而产生接合齿之间的冲击(2)类型:分为常压式、惯性式和自增力式;目前广泛采用摩擦惯性同步装置(锁环、锁销式)惯性式同步器是依靠摩擦作用实现同步的,在其上面设有专设机构保证接合套与待接合的花键齿圈在达到同步之前不可能接触,从而避免了齿间冲击。
1)锁环式:结构紧凑、便于合理布置,多用于轿车和轻型货车上2)锁销式:结构形式合理,力矩较大,多适用于中型和大型货车上3)同步器的一般结构:由同步装置(包括推动件、摩擦件)、锁止装置和接合装置三部分组成3、锁环式惯性同步器的构造及工作原理(1)锁环式惯性同步器的构造(2)锁环式惯性同步器的工作原理(以五档换六档为例)重点掌握:·要求学生掌握锁环式惯性同步器结构及其工作原理·可用实物演示的方式,重点介绍锁环式惯性同步器结构及其工作原理1)空挡位置:·n(锁环)=n(接合套);n(齿圈)>n(接合套);n(齿圈)>n(锁环)锁环轴向自由,其内锥面与六档齿圈的外锥面并不接触。
变速器与分动器的讲解在多轴驱动的汽车上,为了将输出的动力分配给各驱动桥设有分动器。
分动器一般都设有高低档,以进一步扩大在困难地区行驶时的传动比及排挡数目。
分动器分动器各轴均用两个圆锥滚子轴承支承,其轴承松紧度用相应的调整垫调整。
越野汽车在良好道路行驶时,为减小功率消耗及传动系机件和轮胎磨损,一搬要切断通前桥动力。
在越野行驶时,若需低速档动力,则为了防止后桥和中桥超载,应使低速档动力由所有驱动桥分担。
为此,对分动器操纵机构有如下要求:非先接上前桥不得挂上抵速档,非先退出低速档,不得摘下前桥。
变速器功用(1)改变传动比,满足不同行驶条件对牵引力的需要,使发动机尽量工作在有利的工况下,满足可能的行驶速度要求。
(2)实现倒车行驶,用来满足汽车倒退行驶的需要。
(3)中断动力传递,在发动机起动,怠速运转,汽车换档或需要停车进行动力输出时,中断向驱动轮的动力传递。
图为奔驰的变速器变速器分类(1)按传动比的变化方式划分,变速器可分为有级式、无级式和综合式三种。
(a)有级式变速器:有几个可选择的固定传动比,采用齿轮传动。
又可分为:齿轮轴线固定的普通齿轮变速器和部分齿轮(行星齿轮)轴线旋转的行星齿轮变速器两种。
(b)无级式变速器:传动比可在一定范围内连续变化,常见的有液力式,机械式和电力式等。
(c)综合式变速器:由有级式变速器和无级式变速器共同组成的,其传动比可以在最大值与最小值之间几个分段的范围内作无级变化。
(2)按操纵方式划分,变速器可以分为强制操纵式,自动操纵式和半自动操纵式三种。
(a)强制操纵式变速器:靠驾驶员直接操纵变速杆换档。
图为手/自一体变速器(b)自动操纵式变速器:传动比的选择和换档是自动进行的。
驾驶员只需操纵加速踏板,变速器就可以根据发动机的负荷信号和车速信号来控制执行元件,实现档位的变换。
(c)半自动操纵式变速器:可分为两类,一类是部分档位自动换档,部分档位手动(强制) 换档;另一类是预先用按钮选定档位,在采下离合器踏板或松开加速踏板时,由执行机构自行换档。

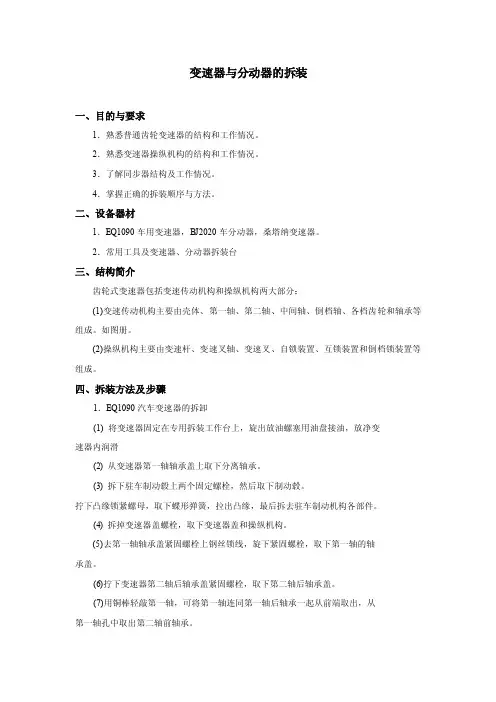

变速器与分动器的拆装一、目的与要求1.熟悉普通齿轮变速器的结构和工作情况。
2.熟悉变速器操纵机构的结构和工作情况。
3.了解同步器结构及工作情况。
4.掌握正确的拆装顺序与方法。
二、设备器材1.EQ1090车用变速器,BJ2020车分动器,桑塔纳变速器。
2.常用工具及变速器、分动器拆装台三、结构简介齿轮式变速器包括变速传动机构和操纵机构两大部分:(1)变速传动机构主要由壳体、第一轴、第二轴、中间轴、倒档轴、各档齿轮和轴承等组成。
如图册。
(2)操纵机构主要由变速杆、变速叉轴、变速叉、自锁装置、互锁装置和倒档锁装置等组成。
四、拆装方法及步骤1.EQ1090汽车变速器的拆卸(1)将变速器固定在专用拆装工作台上,旋出放油螺塞用油盘接油,放净变速器内润滑(2) 从变速器第一轴轴承盖上取下分离轴承。
(3) 拆下驻车制动毂上两个固定螺栓,然后取下制动毂。
拧下凸缘锁紧螺母,取下蝶形弹簧,拉出凸缘,最后拆去驻车制动机构各部件。
(4) 拆掉变速器盖螺栓,取下变速器盖和操纵机构。
(5)去第一轴轴承盖紧固螺栓上钢丝锁线,旋下紧固螺栓,取下第一轴的轴承盖。
(6)拧下变速器第二轴后轴承盖紧固螺栓,取下第二轴后轴承盖。
(7)用铜棒轻敲第一轴,可将第一轴连同第一轴后轴承一起从前端取出,从第一轴孔中取出第二轴前轴承。
(8)用手托起第二轴前端上下晃动,并用铜棒左右轻敲第二轴后端,可将第二轴连同第二轴后端轴承部分退出壳外。
此时可用拉力器拉下第二轴后端轴承,这样,第二轴总成可以从变速器壳内经上方取出。
(9) 从第二轴上取出四、五档同步器总成,然后拆除四、五档固定齿座锁环和止推环,这样可将第二轴前端上四、五档固定齿座,四档齿轮、三档齿轮、二档和三档同步器等依次取下。
注意观察锁销式同步器结构,并模拟工作情况。
(10) 从第二轴后端取下一档和倒档齿轮,用螺丝刀把止推环锁销紧压住,然后转动止推环取下止推环(注意:退出止推环时,防止止推环锁销被弹簧弹出)。
第14 章变速器与分动器本章重点:1.普通齿轮式变速器传动机构的结构的工作原理;2.无同步器时变速器的换档过程;3.锁销式惯性同步器的组成结构和工作原理;4.变速器操纵结构的组成及工作原理;5.分动器的组成解雇及使用注意事项。
本章难点:1.锁销式惯性同步器的组成结构和工作原理;2.变速操纵结构自锁,互锁装置的工作原理;3.分动器的组成结构。
本章基本要求:1.掌握齿轮式变速器的传动结构的结构及工作原理;2.掌握锁销式惯性同步器的组成结构和工作原理;3.掌握自锁,互锁装置的结构和工作原理;4.掌握分动器的组成结构和工作原理。
14.1 概述一、变速器的功用(1) 改变传动比,改变汽车的行驶速度和牵引力;(2) 在发动机的旋转方向不变的情况下使汽车倒退行驶;(3) 在汽车启动、怠速、换挡、滑行或进行动力输出时,都需要切断发动机与传动系统的动力传递。
二、变速器的类型1. 按传动比变化方式分类按变速器传动比变化方式分有级式、无级式和综合式三种。
1) 有级式变速器它采用齿轮传动,有几个可选择的固定传动比。
轿车和轻、中型货车变速器多采用3~5 个前进挡和一个倒挡(一个挡位对应一个传动比)。
重型汽车上的变速器挡位较多,有的还装有副变速器。
如夏利2000 轿车变速器有五个挡,传动比分别是:i1 =3.090、i2=1.842、i3=1.230、i4=0.864、i5 =0.707、倒挡iR =3.142。
按变速器所用齿轮轮系形式不同,可以分为轴线固定式(普通齿轮变速器)和轴线旋转式(行星齿轮变速器)。
前者将若干对圆柱齿轮安装在固定的平行轴上组成变速传动机构,机械变速器大多属于这种结构形式。
后者采用行星齿轮机构组成变速传动机构,此种形式在自动变速器中应用。
齿轮式变速器具有结构简单、易于制造、工作可靠和传动效率高等优点,其应用最为广泛。
2) 无级式变速器CVT(Continuously Variable Transmission) 其传动比在一定数值范围内可连续无限多级变化,常见的有电力式和液力式两种。
电力式无级变速器的变速传动部件为直流串激电动机(无轨电车、超重型自卸车)。
液力式无级变速器的变速传动部件是液力变矩器。
3) 综合式变速器由液力变矩器和行星齿轮式变速器组成的液力机械式变速器。
其传动比可在最大值和最小值之间的几个间断范围内作无级变化,目前应用较多。
2. 按变速器操纵机构分类按变速器操纵机构分强制操纵式(手动变速器)、自动操纵式(自动变速器)和半自动操纵式(半自动变速器)三种。
(1) 手动变速器MT(Manual Transmission) 由驾驶员直接操纵换挡杆来选定挡位,并拨动变速器换挡装置变换挡位。
(2) 自动变速器AT(Automatic Transmission) 在某一传动范围内(一般是在前进挡),由变速器的自动控制系统根据发动机的负荷和车速的变化自动选定挡位并变换挡位,即自动地改变传动比。
驾驶员只需要操纵加速踏板以便控制车速。
三、普通齿轮式变速器的工作原理1. 变速原理图14.1a 所示为齿轮传动机构的变速原理图,图14.1b 所示为传动简图。
Ⅰ是主动轴(动力输入轴input shaft),Ⅱ是从动轴(动力输出轴output shaft)。
设主动齿轮1的齿数为Z1,转速为n1,转矩为M1,逆时针方向转动;从动齿轮2的齿数为Z2 ,转速为n2,转矩为M2。
齿轮传动机构的传动比(gear ratio)i可以用主动齿轮的转速n1与从动齿轮转速n2之比表示,也可以用从动齿轮齿数Z2 与主动齿轮齿数Z1 之比表示,还可以用从动齿轮轴的转矩M2与主动齿轮轴的转矩M1之比表示。
其关系式为:i1.2=n1/n2=z2/z1=M2/M1当动力由Ⅰ轴经过齿轮机构传递给Ⅱ轴时,由于Z1<Z2,则n2<n1,M2 >M1,且Ⅱ轴为顺时针方向转动。
即当主动齿轮齿数小于被动齿轮齿数时,则减速、增矩,变向。
反之,则增速、降矩、变向。
一对齿轮传动只能得到一个固定的传动比,构成一个挡位。
为了扩大变速器输出转速的变化范围,普通齿轮变速器通常采用多组大小不同的齿轮啮合传动,构成多个不同的挡位,其传动比为各级齿轮传动的连乘积。
挡位不同传动比不同,则可得到多种不同的输出转速和转矩。
变速器的挡位是按传动比由大到小的次序命名,分别为:一挡(低速挡)(1st gear)、二挡(2nd gear)、三挡(3rd gear)、四挡(4th gear)、五挡(高速挡)(5th gear)等。
传动比i=1 称为直接挡(direct gear),即发动机曲轴的转速和转矩没变,直接传递给变速器输出轴;传动比i<1为超速挡(overdrive gear),此时变速器输出轴的转速大于发动机曲轴转速,变速器输出转矩变小;传动比i>1 为减速挡,即变速器输出轴的转速小于发动机曲轴转速,变速器输出转矩变大。
一般汽车上设有3~6 个前进挡和1个倒挡。
2. 换挡原理图14.2 所示是三轴式变速器。
动力由轴Ⅰ传递给齿轮1,再由齿轮1 传递给齿轮2;由于齿轮2、3 同在轴Ⅲ上,它们以相同转速转动,然后由齿轮3 传递给齿轮4,最后由轴Ⅱ输出。
此时,传动比为i=Z2/Z1×Z4/Z3。
如果用换挡装置将齿轮4与齿轮3脱开,并将其向右拉动,使与齿轮4一体的齿轮6与齿轮5啮合,传动比变为i=Z2/Z1×Z6/Z5,输出轴Ⅱ的转速、转矩将发生变化,即改变挡位。
当齿轮4 和齿轮6 不与中间轴(Countershaft)上的齿轮3 和5 中的任何一个啮合时,动力不能传到输出轴,此时就是变速器的空挡。
3. 变向原理由齿轮传动原理可知,一对相啮合的外齿轮旋向相反,每经过一个传动副,轴改变一次旋向。
汽车的倒挡就是再加上一根倒挡轴(reverse idler shaft),如图14.3 所示。
14.2 普通齿轮变速器的变速传动机构一、三轴式变速器1. 三轴式齿轮传动(两级齿轮传动)的特点图14.2 所示为三轴式齿轮传动形式。
其特点是有三根轴:输入轴Ⅰ,输出轴Ⅱ和中间轴Ⅲ。
输入轴Ⅰ与输出轴Ⅱ的轴线在同一条直线上,中间轴Ⅲ的轴线与输入轴轴线平行。
输入轴主动齿轮1 与中间轴从动齿轮2 是常啮合传动齿轮,中间轴主动齿轮3 与输出轴从动齿轮4啮合。
每一个挡位采用两对齿轮传动,变速器输出轴的转动方向与输入轴(发动机曲轴)的转动方向相同。
三轴式齿轮传动主要应用于发动机前置后轮驱动的汽车变速器上。
其传动比按下式计算:i14=i12=i34=n2/n1×n4/n3= Z2/Z1×Z4/Z3在中、轻型货车上广泛采用三轴式变速器,这样可以通过两级齿轮传动得到较大的传动比。
例如,解放CA1091 型货车六挡变速器,EQ1141G、EQ1128G、EQ1090E 型货车五挡变速器等均采用。
2. 三轴式五挡变速器图14.4 所示为EQ1141G 型汽车的TMH421 型五挡变速器。
它有三根传动齿轮轴:第一轴(输入轴)1、中间轴16、和第二轴(输出轴)26。
第一轴1 的前端用向心球轴承支承在飞轮的中心孔内,后端用向心球轴承支承在变速器前壳的轴承孔中,并以轴承盖27的外圆面与离合器壳相应的孔配合,以保证第一轴和曲轴的轴线重合;中间轴的前端用滚柱轴承、后端用向心球轴承支承于变速器壳体上;第二轴前端用滚针轴承支承在第一轴齿轮3 的内圆孔中,后端用向心球轴承支承在变速器壳体上,后部的花键上装有用以连接万向传动装置的凸缘15。
三根轴都是靠其后轴承进行轴向定位,轴承的外圈用弹性挡圈和轴承盖轴向限位,内圈被卡环固定在轴上。
齿轮3与第一轴制成一体,与齿轮25构成常啮合传动齿轮副。
齿轮17、18、22与中间轴制成一体,以提高轴的刚度和强度,齿轮23、24用键固定在中间轴上。
齿轮5、6、8、9、11通过滚针轴承空套在第二轴上,齿轮上制有外接合齿圈,以便与该挡同步器上的接合套内齿圈相啮合。
同步器4、7及接合套10的花键毂以其内花键与第二轴上的外花键相连接。
变速器齿轮副、轴和轴承等零件的工作表面采用飞溅润滑。
壳体底部有放油塞,壳体一侧有加油口,油面高度由加油口位置控制。
在各传动齿轮上有径向油孔或开有径向油槽,以便润滑所在部位的滚针轴承。
为防止润滑油从轴和轴承盖之间的间隙流出,在第一轴和第二轴的轴承盖内装有自紧式油封2和14。
在各轴承盖、后盖、上盖等结合面间装入密封垫片,并涂密封胶,以防漏油。
为防止变速器工作时油温升高、气压增大而造成润滑油渗漏,在变速器盖上装有通气塞。
图14.5 所示为东风EQ1141G 型汽车变速器的传动示意图,图示为变速器的空挡位置。
当第一轴旋转时,通过齿轮2 带动中间轴17 及其上的各齿轮旋转。
由于第二轴15 上的齿轮是空套的,所以不能驱动第二轴。
欲挂上一挡,可操纵变速杆,通过拨叉使接合套14右移,与一挡齿轮接合齿圈接合,此时,动力从第一轴依次经齿轮2、25,中间轴17,齿轮16、齿轮13 的接合齿圈、接合套14、花键毂26,再通过第二轴上的外花键传给第二轴15。
一挡传动比为:I1=Z23/Z2=Z13/Z15=6.540欲脱开一挡,可通过拨叉使接合套14 左移,使接合套与接合齿圈脱离啮合,则变速器退回到空挡位置。
同理,用拨叉拨动二、三挡同步器9 的接合套,使接合套向右或向左移动与相应的接合齿圈接合,即可挂入二挡或三挡。
东风EQ1141G 型汽车变速器各挡齿轮的动力传递路线及传动比如表14-1 所示。
二、两轴式变速器1. 两轴式齿轮传动(一级齿轮传动)的特点图14.1所示是两轴式齿轮传动形式。
其特点是有两根轴:输入轴Ⅰ和输出轴Ⅱ,且两轴相互平行。
动力从输入轴输入,经一对齿轮传动后,直接由输出轴输出。
每一个挡位采用一对齿轮传动,输出轴(变速器输出轴)的转动方向与输入轴(发动机曲轴)的转动方向相反。
两轴式变速器主要应用于发动机前置前轮驱动的汽车变速器上。
其传动比按式( ∗ )计算。
在发动机前置前轮驱动和发动机后置后轮驱动的中、轻型轿车上,由于总体结构布置的需求,采用两轴式变速器,其结构简单、紧凑。
例如,奥迪100 型、捷达、红旗、富康、桑塔纳及夏利等轿车均采用。
前置发动机又有纵向布置和横向布置两种类型,与其配用的两轴式变速器结构形式也有差异。
2. 与前置发动机横向布置形式相配用的两轴式变速器1) 雪铁龙毕加索两轴式五挡变速器图14.6 所示为雪铁龙毕加索轿车采用的BE4 两轴式五挡变速器。
变速器的输入轴Ⅰ通过离合器与横向布置的发动机曲轴相连,两端通过圆锥滚子轴承支承在变速器壳体上。
一、倒、二挡主动齿轮4、5、9 分别与输入轴Ⅰ固连;三、四、五挡主动齿轮10、12、13 分别通过滚针轴承空套在输入轴Ⅰ上;变速器输出轴Ⅱ左端通过球轴承、右端通过圆柱滚子轴承支承在变速器壳体上。
