BLV导线技术参数
1.额定电压：BLV导线的额定电压一般为600V，可以在工频下长期稳
定运行。
2.芯线结构：BLV导线采用的是多股绞合结构，由多股细铝线组成，
这种结构使导线具有较高的柔韧性和可塑性。
3. 芯线直径：BLV导线的芯线直径根据不同规格而有所不同，一般
在0.5mm至10mm之间。
直径越大，导线的导电能力越强。
4.外护层材料：BLV导线的外护层通常采用PVC（聚氯乙烯）材料，
这种材料具有良好的绝缘性能和机械强度，适合在一般工业环境下使用。
5.外护层颜色：BLV导线的外护层颜色通常为黑色、蓝色、棕色等，
用以区分不同的导线回线。
6.使用温度范围：BLV导线的使用温度范围通常在-15℃至+70℃之间，适应一般工业环境的使用需求。
7.弯曲半径：BLV导线的弯曲半径要求一般为导线直径的6-10倍，
因为导线在弯曲时需要保持良好的柔韧性，以防止导线损坏。
8.绝缘电阻：BLV导线的绝缘电阻要求一般为每公里不低于500MΩ，
以确保导线在使用过程中的绝缘性能。
9.火焰传播性：BLV导线的火焰传播性一般符合防火等级A类，能够
在火灾情况下防止火焰的进一步蔓延。
10.寿命：BLV导线的使用寿命根据正常使用条件下的情况，一般在
15年以上。
总之，BLV导线是一种应用广泛的铝合金导线，在一般工业环境下具有良好的导电能力和绝缘性能，适合用于电力传输和分配领域。
以上是BLV导线的主要技术参数，供参考使用。
常用线缆规格（BV BLV BVR）BV 聚氯乙烯铜线BLV 聚氯乙烯铝线BVR 铜软线BV－105 铜105℃BVV 铜线（潮湿环境高防护）BXF 橡皮绝缘铜线BLXF 橡皮绝缘铝线BLVV 铝线（潮湿环境高防护）VV29-铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VV－－铜芯聚氯乙烯绝缘及护套电缆铝芯绝缘导线载流量与截面的倍数关系估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

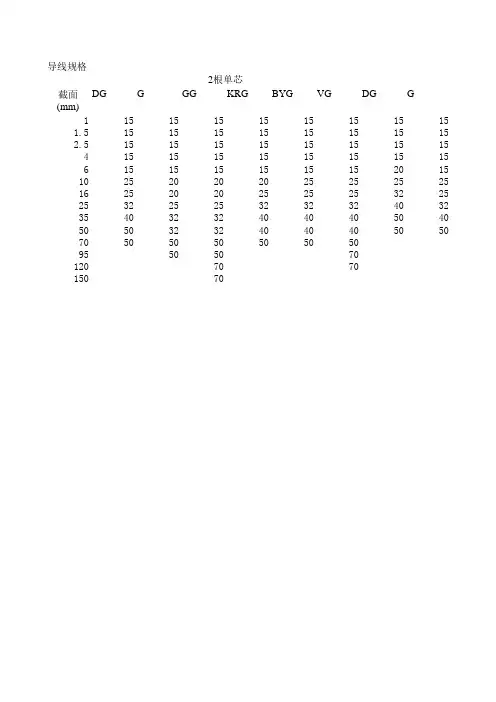

导线规格2根单芯根单DG G GG KRG BYG VG DG G截面(mm)115151515151515151.515151515151515152.5151515151515151541515151515151515615151515151520151025202020252525251625202025252532252532252532323240323540323240404050405050323240404050507050505050505095505070120707015070GGKRG BYGVGDGG GG KRG BYG1515151515151515151515151515151515151515151520151515201515151520151520201520202025202025252525322532252532322532323240323240403240404050404040504040404050505050505050505050505070707070808070808080100注：1，表中代号：DG 为电线管，G 为厚电线管，GG 为水煤气管，VG 为硬聚氯乙烯管，KRG 为聚2，管内容线面积为1~6mm2时，按不大于内孔总面积的33%计算：10~50mm2时，按 27.5%计算3，敷设在自然地面上的素混凝土内的管路，均应采用水煤气钢管（GG ）：利用电线管管壁兼4，当采用铜芯导线管时，25mm2及以上的导线应按表中管径加大一级。
5，DG 按外径称呼，G ，HG ，VG 均按内径称呼，BYG 按外径称呼。
6，表中允许穿管管径为最小管径值。
4根单芯500伏BV 、BLV 型聚氯乙烯绝缘导线3根单芯最小管径(mm)VG DG G GG KRG BYG VG DG G15151515151515151515201515202020201515201515202020252020252020202020252020252020252525252032323232323232403240403232403240504040504040505050505050505050507050707080808080100100100聚氯乙烯管，KRG为聚氯乙烯可挠管，BYG为难燃型聚氯乙烯型半应塑料管，管材资料见JD50~602，JD50~603 0mm2时，按 27.5%计算：70~150mm2时，按22%计算。
常用线缆规格（BV BLV BVR）BV 聚氯乙烯铜线 BLV 聚氯乙烯铝线BVR 铜软线 BV－105 铜105℃BVV 铜线（潮湿环境高防护）BXF 橡皮绝缘铜线BLXF 橡皮绝缘铝线 BLVV 铝线（潮湿环境高防护）VV29-铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VLV29铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆铜芯聚氯乙烯绝缘及护套电缆LV－－铝芯聚氯乙烯绝缘及护套电缆BV型铜芯聚氯乙烯绝缘电线BLV型铝芯聚氯乙烯绝缘电线BVR型铜芯聚氯乙烯绝缘软电线（电缆）铝芯绝缘导线载流量与截面的倍数关系估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
常用线缆规格（BV BLV BVR）BV 聚氯乙烯铜线 BLV 聚氯乙烯铝线BVR 铜软线 BV－105 铜105℃BVV 铜线（潮湿环境高防护）BXF 橡皮绝缘铜线BLXF 橡皮绝缘铝线 BLVV 铝线（潮湿环境高防护）VV29-铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VLV29铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VV－－铜芯聚氯乙烯绝缘及护套电缆LV－－铝芯聚氯乙烯绝缘及护套电缆BLV型铝芯聚氯乙烯绝缘电线BVR型铜芯聚氯乙烯绝缘软电线（电缆）铝芯绝缘导线载流量与截面的倍数关系估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
blv电缆执行标准
BLV电缆是一种常用的电力电缆，其执行标准通常是根据国家或地区的标准来制定的。
在中国大陆，BLV电缆的执行标准通常是根据国家标准GB/T 5023.3-2008《额定电压450/750V及以下聚氯乙烯绝缘电缆》和GB/T 5023.4-2008《额定电压450/750V及以下聚氯乙烯绝缘软电缆》来执行的。
这些标准规定了BLV电缆的技术要求、测试方法、包装标志等内容。
BLV电缆执行标准主要包括以下几个方面：
1. 技术要求，包括导体材质、绝缘材料、外护套材料、电缆结构、电气性能等方面的要求。
2. 测试方法，规定了对BLV电缆进行抗拉强度、绝缘电阻、电气性能等方面的测试方法和要求。
3. 包装标志，规定了BLV电缆在包装上应标注的信息，如产品型号、生产厂家、标准编号等。
此外，BLV电缆在其他国家或地区也有相应的执行标准，如在
欧洲地区可能会执行EN标准，而在美国可能会执行ASTM标准。
因此，在不同地区，BLV电缆的执行标准可能会有所不同。
总的来说，BLV电缆的执行标准是为了确保其质量和安全性能，以便在特定的电气工程项目中得到正确的应用和使用。
blv铝芯线的计算公式
BLV铝芯线是一种铝芯聚氯乙烯绝缘电力电缆，常用于输配电线路。
其截面积和电阻的计算可以使用以下公式：
1. 截面积计算公式：
截面积（mm²）= π (d/2)²。
其中，d为导体直径。
2. 电阻计算公式：
电阻（Ω/km）= (ρ L) / A.
其中，ρ为铝的电阻率（Ω·mm²/m），L为线路长度（m），A为截面积（mm²）。
需要注意的是，以上公式中的π为圆周率，铝的电阻率ρ通常为约0.028 Ω·mm²/m。
另外，BLV铝芯线的计算还需要考虑到线路的环境温度、敷设
方式、负载电流等因素，这些因素都会对电缆的选择和计算产生影响。
总的来说，BLV铝芯线的计算需要综合考虑多个因素，包括截
面积、电阻、环境温度、负载条件等，以确保线路的安全可靠运行。
常用线缆规格（BV BLV BVR）BV 聚氯乙烯铜线 BLV 聚氯乙烯铝线BVR 铜软线 BV－105 铜105℃BVV 铜线（潮湿环境高防护）BXF 橡皮绝缘铜线BLXF 橡皮绝缘铝线 BLVV 铝线（潮湿环境高防护）VV29-铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VLV29铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VV－－铜芯聚氯乙烯绝缘及护套电缆LV－－铝芯聚氯乙烯绝缘及护套电缆BV型铜芯聚氯乙烯绝缘电线BLV型铝芯聚氯乙烯绝缘电线BVR型铜芯聚氯乙烯绝缘软电线（电缆）铝芯绝缘导线载流量与截面的倍数关系估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
一、产品名称BLV：铝芯聚氯乙烯绝缘电线主要原材料：铝、PVC塑料二、产品执行标准产品执行国家机械部标准JB/T 8734-1998。
BLV电线结构和BV电线一样简单，区别在于所用材质是铝的。
常用BLV线径从平方到630平方不等（ mm2至 630 mm2使用范围是450/750V）。
BLV电线和BVR、BV电线一样是由中国国家强制性产品认证，即CCC认证的。
包装要求:100米/卷，塑料薄膜包装；误差在%范围内。
电线颜色:电线共7种颜色，红、黄、蓝、绿、黑、白、双色。
三、产品用途BLV电线适用于交流额定电压450/750V及以下的动力装置固定敷设，即一般用途单芯无护套电缆，也就是我们日常生活中使用的普通绝缘电线、家装电线，是最常用的电线类型。
具有抗酸碱、耐油性、防潮、防霉等特性。
适用范围：家用电器、仪器仪表、动力照明用，多用在农村接户线，工程商用大多为临时用线。
四、产品使用特性：1、敷设时电线温度不低于0℃,在正常使用时，导体最高额定温度为70℃。
允许弯曲半径；电线外径（D）小于25 mm者不小于4D；电线外径（D）为25mm及以上者应不小于6D；2、成品绝缘线和成品电线，放在20±5℃的室温水中至少±5℃1h后，能经受规定的交流电压试验。
3、电线具有良好的电气绝缘性能、科学性能和不延燃性能，质量可靠，方便耐用。
七、技术参数：BLV 450/750V铝芯聚氯乙烯绝缘电线以上数据是供参考的，具体的敷设是还有很多因素影响；如用电时间、敷设长度、散热条件、敷设方式影响、环境温度。
七、BLV与BVR、BV的区别：BV是铜单芯电线，BVR是铜多芯电线，BLV是铝芯电线。
由于铜材优于铝材，从载流量上说1 mm2铜相当于3 mm2铝，如BV-10mm2，而BLV-10mm2的电阻率是。
所以性能上用铜比用铝好，也比较节约资源。
从价格上说，由于铜材比铝材贵，所以铝芯电线都比较便宜。
从重量上说，在型号相同的情况下，铜芯电线比铝芯电线重。
一、产品名称 BLV：铝芯聚氯乙烯绝缘电线
主要原材料：铝、PVC塑料
二、产品执行标准
产品执行国家机械部标准JB/T 8734-1998。
BLV电线结构和BV电线一样简单，区别在于所用材质是铝的。
常用BLV线径从平方到630平方不等（ mm2至 630 mm2使用范围是450/750V）。
BLV电线和BVR、BV电线一样是由中国国家强制性产品认证，即CCC认证的。
包装要求:100米/卷，塑料薄膜包装；误差在%范围内。
电线颜色:电线共7种颜色，红、黄、蓝、绿、黑、白、双色。
三、产品用途
BLV电线适用于交流额定电压450/750V及以下的动力装置固定敷设，即一般用途单芯无护套电缆，也就是我们日常生活中使用的普通绝缘电线、家装电线，是最常用的电线类型。
具有抗酸碱、耐油性、防潮、防霉等特性。
适用范围：家用电器、仪器仪表、动力照明用，多用在农村接户线，工程商用大多为临时用线。
四、产品使用特性：
1、敷设时电线温度不低于0℃,在正常使用时，导体最高额定温度为70℃。
允许弯曲半径；电线外径（D）小于25 mm者不小于4D；电线外径（D）为25mm及以上者应不小于6D；
2、成品绝缘线和成品电线，放在20±5℃的室温水中至少±5℃1h后，能经受规定的交流电压试验。
3、电线具有良好的电气绝缘性能、科学性能和不延燃性能，质量可靠，方便耐用。
七、技术参数：
BLV 450/750V铝芯聚氯乙烯绝缘电线
以上数据是供参考的，具体的敷设是还有很多因素影响；如用电时间、敷设长度、散热条件、敷设方式影响、环境温度。
七、BLV与BVR、BV的区别：
BV是铜单芯电线，BVR是铜多芯电线，BLV是铝芯电线。
由于铜材优于铝材，从载流量上说1 mm2铜相当于3 mm2铝，如BV-10mm2，而BLV-10mm2的电阻率是。
所以性能上用铜比用铝好，也比较节约资源。
从价格上说，由于铜材比铝材贵，所以铝芯电线都比较便宜。
从重量上说，在型号相同的情况下，铜芯电线比铝芯电线重。
