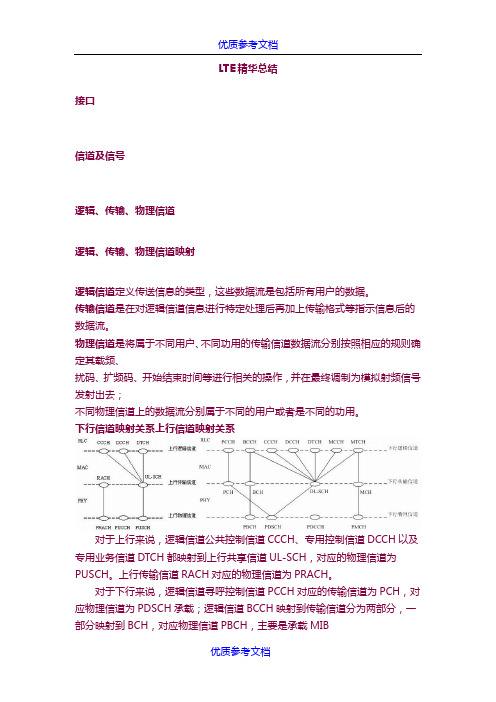

LTE精华总结接口信道及信号逻辑、传输、物理信道逻辑、传输、物理信道映射逻辑信道定义传送信息的类型，这些数据流是包括所有用户的数据。
传输信道是在对逻辑信道信息进行特定处理后再加上传输格式等指示信息后的数据流。
物理信道是将属于不同用户、不同功用的传输信道数据流分别按照相应的规则确定其载频、扰码、扩频码、开始结束时间等进行相关的操作，并在最终调制为模拟射频信号发射出去；不同物理信道上的数据流分别属于不同的用户或者是不同的功用。
下行信道映射关系上行信道映射关系对于上行来说，逻辑信道公共控制信道CCCH、专用控制信道DCCH以及专用业务信道DTCH都映射到上行共享信道UL-SCH，对应的物理信道为PUSCH。
上行传输信道RACH对应的物理信道为PRACH。
对于下行来说，逻辑信道寻呼控制信道PCCH对应的传输信道为PCH，对应物理信道为PDSCH承载；逻辑信道BCCH映射到传输信道分为两部分，一部分映射到BCH，对应物理信道PBCH，主要是承载MIB（MasterInformationBlock）信息，另一部分映射到DL-SCH，对应物理信道PDSCH，承载其它系统消息。
CCCH、DCCH、DTCH、MCCH(MulticastControlChannel)都映射到DL-SCH，对应物理信道PDSCH。
MTCH(MulticastTrafficChannel)承载单小区数据时映射到DL-SCH，对应物理信道PDSCH。
承载多小区数据时映射到MCH，对应物理信道PMCH。
物理信道简介物理信道：对应于一系列RE的集合，需要承载来自高层的信息称为物理信道；如PDCCH、PDSCH等。
物理信号：对应于物理层使用的一系列RE，但这些RE不传递任何来自高层的信息，如参考信号(RS)，同步信号。
下行物理信道：PDSCH:PhPsicalDownlinkSharedChannel(物理下行共享信道)。
主要用于传输业务数据，也可以传输信令。

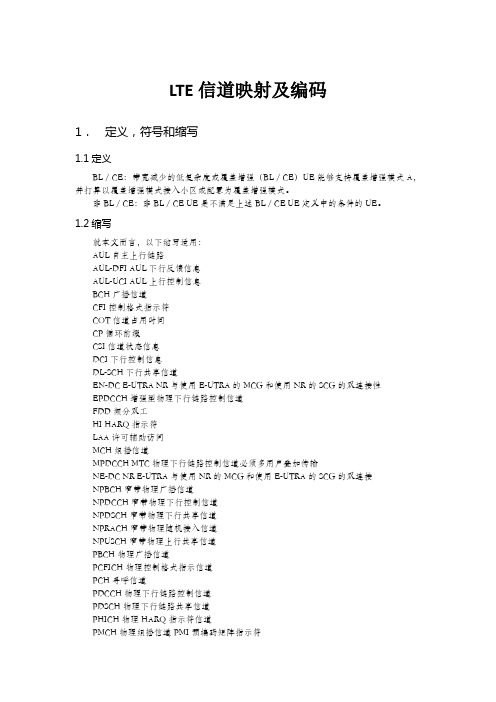

LTE信道映射及编码1．定义，符号和缩写1.1定义BL / CE：带宽减少的低复杂度或覆盖增强（BL / CE）UE能够支持覆盖增强模式A，并打算以覆盖增强模式接入小区或配置为覆盖增强模式。
非BL / CE：非BL / CE UE是不满足上述BL / CE UE定义中的条件的UE。
1.2缩写就本文而言，以下缩写适用：AUL自主上行链路AUL-DFI AUL下行反馈信息AUL-UCI AUL上行控制信息BCH广播信道CFI控制格式指示符COT信道占用时间CP循环前缀CSI信道状态信息DCI下行控制信息DL-SCH下行共享信道EN-DC E-UTRA NR与使用E-UTRA的MCG和使用NR的SCG的双连接性EPDCCH增强型物理下行链路控制信道FDD频分双工HI HARQ指示符LAA许可辅助访问MCH组播信道MPDCCH MTC物理下行链路控制信道必须多用户叠加传输NE-DC NR E-UTRA与使用NR的MCG和使用E-UTRA的SCG的双连接NPBCH窄带物理广播信道NPDCCH窄带物理下行控制信道NPDSCH窄带物理下行共享信道NPRACH窄带物理随机接入信道NPUSCH窄带物理上行共享信道PBCH物理广播信道PCFICH物理控制格式指示信道PCH寻呼信道PDCCH物理下行链路控制信道PDSCH物理下行链路共享信道PHICH物理HARQ指示符信道PMCH物理组播信道PMI预编码矩阵指示符PRACH物理随机接入信道PUCCH物理上行链路控制信道PUSCH物理上行链路共享信道RACH随机接入信道RI等级指示SPDCCH短物理下行控制信道SPUCCH短物理上行控制信道SR调度请求SRS探测参考信号TDD时分双工TPMI发送的预编码矩阵指示符UCI上行控制信息UL-SCH上行共享信道2．信道映射定义了窄带物联网的物理通道的映射。
2.1 物理上行信道表2.1-1指定了上行链路传输信道到其相应物理信道的映射。
LTE 物理层下行链路的介绍1、 帧结构LTE 系统中，其帧结构分为2种：帧结构1和帧结构2。
1.1 帧结构1帧结构1主要用于FDD 的情况，其结构如下所示：图表 1-1 FDD 帧结构这里每帧长度为f s 30720010 ms T T =⋅=，)s 1150002048T =⨯为最小的时间单位。
每帧包含10个子帧，每个子帧又分成2个时隙，每个时隙的长度为slot s 15360T 0.5 ms T =⋅=。
1.2 帧结构2帧结构2主要用于TDD 的情况，其结构如下所示：SS图表 1-2 TDD 帧结构这里每帧长度为f s 30720010 ms T T =⋅=，每个帧分为2个半帧，每个半帧的长度为s 153600 5 ms T ⋅=。
每个半帧分为5个子帧，每个子帧由2个时隙组成，每个时隙的长度为slot s 15360T 0.5 ms T =⋅=。
与FDD 帧不同的是，TDD 帧有一个特殊子帧，它的内容为DwPTS ，GP 和UpPTS 。
2、 时隙结构2.1 资源栅格一个时隙中传输的信号可以用一个资源栅格来描述，其大小为RBsc DL RB N N 个子载波和DLsy mb N OFDM 符号，如图表 2-1所示。
One downlink slot T 0=l 1DLsymb -=N l R B D L s u b c a r r i e r RB scN ⨯resource elementsResourceelement),(l k 1RBsc -N图表 2-1 下行资源栅格上面的DLRB N 取决于所用的系统带宽，其集合如下所示：图表 2-2 LTE 带宽配置2.2 资源粒子资源粒子是资源栅格中的最小单位，它通过索引(),k l 唯一标识。
其中，DL RB RB sc 0,...,1k N N =-，DLsymb 0,...,1l N =-，在天线端口p 上的每一个资源粒子可表示为(),p k l a 。
LTE信道详解信道及信号逻辑、传输、物理信道逻辑、传输、物理信道映射逻辑信道定义传送信息的类型，这些数据流是包括所有用户的数据。
传输信道是在对逻辑信道信息进行特定处理后再加上传输格式等指示信息后的数据流。
物理信道是将属于不同用户、不同功用的传输信道数据流分别按照相应的规则确定其载频、扰码、扩频码、开始结束时间等进行相关的操作，并在最终调制为模拟射频信号发射出去；不同物理信道上的数据流分别属于不同的用户或者是不同的功用。
下行信道映射关系上行信道映射关系对于上行来说，逻辑信道公共控制信道CCCH、专用控制信道DCCH以及专用业务信道DTCH都映射到上行共享信道UL-SCH，对应的物理信道为PUSCH。
上行传输信道RACH 对应的物理信道为PRACH。
对于下行来说，逻辑信道寻呼控制信道PCCH对应的传输信道为PCH，对应物理信道为PDSCH承载；逻辑信道BCCH映射到传输信道分为两部分，一部分映射到BCH，对应物理信道PBCH，主要是承载MIB（MasterInformationBlock）信息，另一部分映射到DL-SCH，对应物理信道PDSCH，承载其它系统消息。
CCCH、DCCH、DTCH、MCCH (Multicast Control Channel)都映射到DL-SCH，对应物理信道PDSCH。
MTCH (Multicast Traffic Channel)承载单小区数据时映射到DL-SCH，对应物理信道PDSCH。
承载多小区数据时映射到MCH，对应物理信道PMCH。
物理信道简介物理信道：对应于一系列RE的集合，需要承载来自高层的信息称为物理信道；如PDCCH、PDSCH等。
物理信号：对应于物理层使用的一系列RE，但这些RE不传递任何来自高层的信息，如参考信号(RS)，同步信号。
下行物理信道：PDSCH: PhysicalDownlink SharedChannel(物理下行共享信道) 。
主要用于传输业务数据，也可以传输信令。

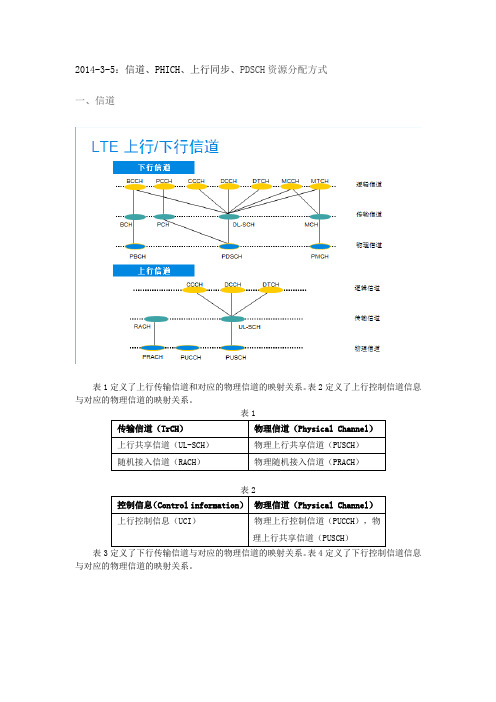

2014-3-5：信道、PHICH、上行同步、PDSCH资源分配方式一、信道表1定义了上行传输信道和对应的物理信道的映射关系。
表2定义了上行控制信道信息与对应的物理信道的映射关系。
表2表3定义了下行传输信道与对应的物理信道的映射关系。
表4定义了下行控制信道信息与对应的物理信道的映射关系。
表4PHICH:PHICH用于对PUSCH传输的数据回应HARQ ACK/NACK。
每个TTI中的每个上行TB对应一个PHICH，也就是说，当UE在某小区配置了上行空分复用时，需要2个PHICH。
二、PHICH资源介绍小区是通过MasterInformationBlock的phich-Config字段来配置PHICH的。
图1：PHICH-ConfigPhich-Duration指定了是使用control region中的1个symbol还是3（或2）个symbol来发送PHICH，对应36.211的表6.9.3-1（如下图）。
通常会配置只使用第一个OFDM symbol来发送PHICH，这样即使PCFICH解码失败了，也不影响PHICH的解码。
但在某些场景下，比如系统带宽较小的小区（如1.4MHz，总共只有6个RB），其频域分集的增益要比系统带宽较大的小区（如20MHz）的小区要低。
通过使用extended PHICH duration，能提高时间分集的增益，从而提高PHICH的性能。
表6.9.3-1: MBSFN子帧和非MBSFN子帧中的PHICH持续时间注：TDD中，PSS随着子帧1和6的第三个symbol传输（在DwPTS中），所以在extended PHICH duration下，只能使用2个symbol来发送PHICH。
PHICH duration的配置限制了CFI取值范围的下限，也就是说，限制了control region至少需要占用的symbol 数。
对于下行系统带宽的小区而言，如果配置了extended PHICH duration，UE会认为CFI的值等于PHICH duration，此时UE可以忽略PCFICH的值；对于下行系统带宽的小区而言，由于CFI指定的可用于control region的symbol数可以为4（见36.212的5.3.4节），大于PHICH duration可配置的最大值3，如果此时配置了extended PHICH duration，UE还是要使用PCFICH指定的配置。
1.基本概述LTE理论速度的计算，归根结底，还是要统计多少个RE传输下行数据,多少个传输上行数据，多少个RE是系统开销掉的，然后再根据调制方式计算传输块大小。
即吞吐率取决于MAC层调度的选择的TBS，理论吞吐率就是在一定条件下可选择的最大TBS 传输块。
TBS可有RB和MCS的阶数对应表中进行查询可得。
2.计算思路具体计算思路如下：2.1 计算每个子帧中可用RE数量这里要根据协议规定，扣除掉每个子帧中的PSS、SSS、PBCH、PDCCH、CRS等开销，然后可以得到可使用的RE数目。
在这里，PSS、SSS、PBCH是固定的，但是其他系统开销需要考虑到具体的参数配置，如PDCCH符号数、特殊子帧配比、天线端口映射等。
信道映射举例如下：TD-LTE帧结构图（信道、子载波、时隙）2.2 计算RE可携带比特数比特数=RE数*6（2.3 选择子帧TBS传输块依据可用RB数，选择CR（码率）不超过0.93的最大TBS。
2.3.1 码率下表是CQI与码资源利用率的关系，可以看到，即使是使用64QAM调制，最大的码字也不能达到6，最多达到0.926，这里也算是修正我们上一步乘以6bit的一些差值。
2.3.2 MCS与TBS对应关系以20M带宽，100RB计算，对应关系如下表：这里我们根据RE*6*CR的值，在下表中找出比这个值小，但是最接近的TBS块大小，就是该子帧能达到的最大理论速度。
全部的MCS、RB、和TBS的对应关系如附件：MCS与TBS映射.xlsx2.4 累加各子帧的TBS根据时隙配比，累计各个子帧的TBS；如果是双流，还需要乘以2，就可以计算出最高的吞吐量了。
3.下行理论速度计算举栗子配置为：20M带宽，2x2 MIMO,子帧配比1,特殊子帧配比7, PDCCH符号1，所以下行传数的子帧有：0, 1, 4，5, 6, 9。
子帧0：可用RE=(((符号数-PDCCH-PBCH-辅同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)*每RB12个子载波-CRS)*剩余RB)*调制系数=(((14-1-4-1)*12-8)*6+((14-1)*12-12)*(100-6))*6=84384,乘以码率0.93，得78477，查询100RB 对应的TBS,可以选择75376(MCS28)子帧1：可用RE=(((符号数-PDCCH-主同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)*每RB12个子载波-CRS)*剩余RB)*调制系数=(((10-l-l)*12-8)*6+((10-l)*12-8)*(100-6))*6=59568, 乘以码率0.93，得55398，TBS 选择55056(MCS24)子帧4：可用RE=(((符号数-PDCCH)*每RB12个子载波-CRS)*RB)*调制系数=(((14-1)*12-12)*100)*6=86400, 乘以码率0.93，得80352，TBS 选择75376(MCS28)子帧5：可用RE=(((符号数-PDCCH-辅同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)* 每RB12个子载波-CRS)*剩余RB)*调制系数=(((14-l-l)*12-12)*6+((14-l)*12-12)*(100-6))*6=85968, 乘以码率0.93，得79950，TBS 选择75376(MCS28)子帧6与子帧1计算相同，子帧9与子帧4计算相同所以下行吞吐率=(子帧0+子帧1+子帧4+子帧5+子帧6+子帧9)*2*100/1000000=(75376+55056+75376+75376+55056+75376)*2*100/1000000=82.323Mbps理论速度对应表如下：4.上行理论速度计算上行计算思路和下行基本一样，只不过上行需要考虑扣除的开销没有下行那么复杂，只需要在时域考虑每个子帧扣除2个符号的DMRS，频域考虑扣除PUCCH占用的RB数，和PRACH周期到来时，再扣除6个RB。
1 前言目前很多资料上都有RS、RA、RB的介绍以及小区功率的算法。
但是大多数资料都是将公式堆在上面，让阅读的人很难理解。
即使会计算了也不知道为什么要这样算。
本文主要将RS、RA、RB详细解释，并将计算方法剖析给大家。

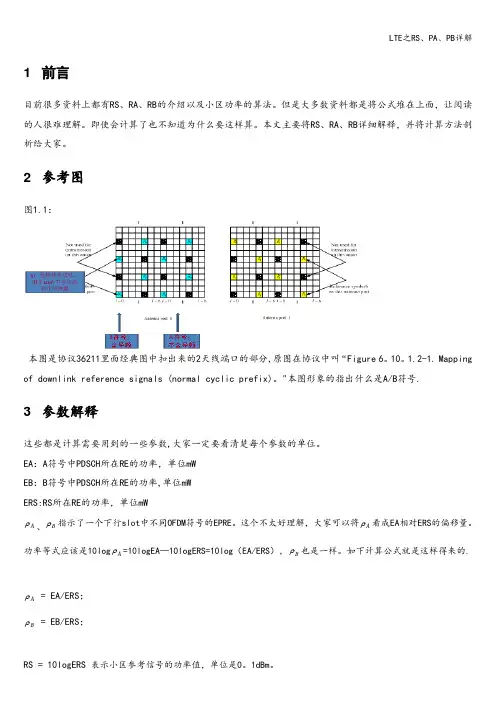

2 参考图图1.1：本图是协议36211里面经典图中扣出来的2天线端口的部分,原图在协议中叫“Figure 6。
