匹配滤波器设计仿真匹配滤波器是一种用于信号处理和通信系统中的重要滤波器设计。
它可以用于信号匹配、频率选择和滤波等应用。
在设计匹配滤波器之前,我们需要了解滤波器设计的基本原理和方法。
本文将介绍匹配滤波器的设计过程,并通过仿真实例展示其性能。
首先,我们需要确定滤波器的频率响应。
频率响应是描述滤波器在不同频率下输出的响应的函数。
常见的频率响应包括低通、高通、带通、带阻等。
根据系统要求,选择适当的频率响应。
其次,选择合适的滤波器类型。
常见的滤波器类型有FIR滤波器和IIR滤波器。
FIR滤波器是一种无反馈滤波器,采用有限长冲激响应的方式实现滤波功能。
IIR滤波器是一种有反馈滤波器,采用递归方式实现滤波功能。
根据需求,选择适合的滤波器类型。
然后,选择适当的滤波器参数。
滤波器参数包括滤波器阶数、滤波器系数等。
滤波器阶数反映了滤波器的复杂程度,一般情况下,滤波器的阶数越高,性能越好,但计算和实现的复杂度也越高。
滤波器系数是滤波器的输出与输入之间的系数关系。
通过调整滤波器参数,可以实现滤波器设计的灵活性和性能优化。
最后,进行匹配滤波器的仿真。
在现代工具和平台的支持下,匹配滤波器的仿真已经变得非常方便和高效。
可以使用MATLAB、Simulink、LabVIEW等软件工具进行匹配滤波器的仿真。
通过仿真可以评估滤波器的性能、验证设计的正确性和优化设计参数。
下面我们通过一个仿真实例来演示匹配滤波器的设计和仿真过程。
假设我们要设计一个低通滤波器,频率响应为0-1kHz,滤波器类型为FIR滤波器,滤波器阶数为10,采样率为10kHz。
首先,确定滤波器的频率响应。
由于是低通滤波器,我们希望在1kHz以下的频率范围内的信号通过,而在1kHz以上的频率范围内的信号被截止。
可以选择一个合适的频率响应函数,例如一阶巴特沃斯低通滤波器函数。
然后,选择滤波器类型。
这里选择使用FIR滤波器,因为FIR滤波器具有线性和时移不变的特点,适用于许多实际应用。

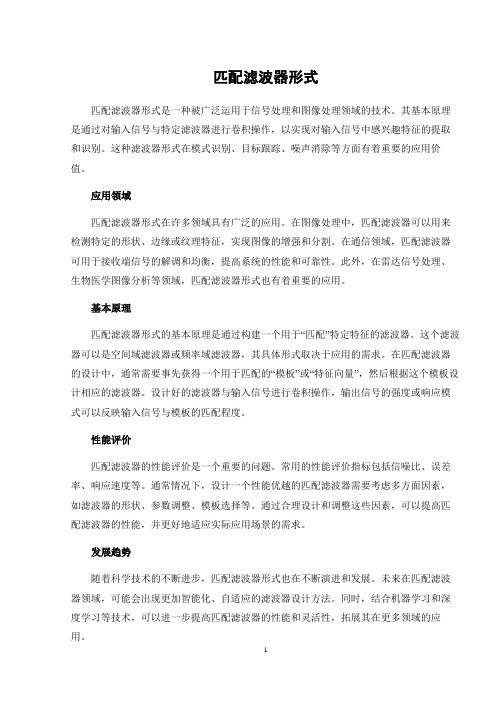

匹配滤波器形式匹配滤波器形式是一种被广泛运用于信号处理和图像处理领域的技术。
其基本原理是通过对输入信号与特定滤波器进行卷积操作,以实现对输入信号中感兴趣特征的提取和识别。
这种滤波器形式在模式识别、目标跟踪、噪声消除等方面有着重要的应用价值。
应用领域匹配滤波器形式在许多领域具有广泛的应用。
在图像处理中,匹配滤波器可以用来检测特定的形状、边缘或纹理特征,实现图像的增强和分割。
在通信领域,匹配滤波器可用于接收端信号的解调和均衡,提高系统的性能和可靠性。
此外,在雷达信号处理、生物医学图像分析等领域,匹配滤波器形式也有着重要的应用。
基本原理匹配滤波器形式的基本原理是通过构建一个用于“匹配”特定特征的滤波器。
这个滤波器可以是空间域滤波器或频率域滤波器,其具体形式取决于应用的需求。
在匹配滤波器的设计中,通常需要事先获得一个用于匹配的“模板”或“特征向量”,然后根据这个模板设计相应的滤波器。
设计好的滤波器与输入信号进行卷积操作,输出信号的强度或响应模式可以反映输入信号与模板的匹配程度。
性能评价匹配滤波器的性能评价是一个重要的问题。
常用的性能评价指标包括信噪比、误差率、响应速度等。
通常情况下,设计一个性能优越的匹配滤波器需要考虑多方面因素,如滤波器的形状、参数调整、模板选择等。
通过合理设计和调整这些因素,可以提高匹配滤波器的性能,并更好地适应实际应用场景的需求。
发展趋势随着科学技术的不断进步,匹配滤波器形式也在不断演进和发展。
未来在匹配滤波器领域,可能会出现更加智能化、自适应的滤波器设计方法。
同时,结合机器学习和深度学习等技术,可以进一步提高匹配滤波器的性能和灵活性,拓展其在更多领域的应用。
结语匹配滤波器形式作为一种重要的信号处理技术,已经在许多领域得到广泛应用。
通过对匹配滤波器原理和性能评价的深入研究,可以更好地实现信号处理和图像处理的需求。
未来随着技术的不断发展,匹配滤波器形式将会继续发挥重要作用,为各个领域的应用提供更加有效和高效的解决方案。
匹配滤波器的基本原理
匹配滤波器是一种常用于信号处理和图像处理领域的重要工具,它利用已知信号的特定特征来寻找目标信号中的相似部分。
匹配滤波器在目标检测、模式识别、信号增强等方面具有广泛的应用。
匹配滤波器的基本原理是通过比较输入信号与参考信号之间的相似度来实现信号的匹配和检测。
在匹配滤波器的设计中,首先需要确定所需匹配的特征或模式,并将其表示为一个滤波器的形式。
这个滤波器也称为模板或核。
匹配滤波器的计算过程包括两个步骤:首先,将输入信号与滤波器进行卷积运算,得到一个相似度图像;其次,通过比较相似度图像中的各个像素值,可以确定输入信号中与滤波器匹配的位置。
在匹配滤波器的设计过程中,关键在于选择合适的滤波器模板。
通常情况下,模板的选择依赖于目标信号的特征以及应用的具体要求。
较好的模板设计可以提高匹配滤波器的性能和准确性。
匹配滤波器有多种类型,其中最常见的包括平均匹配滤波器、相关匹配滤波器和最大似然匹配滤波器等。
每种类型的匹配滤波器都有其特定的适用场景和优势,需要根据实际情况选择合适的类型。
在实际应用中,匹配滤波器可以用于目标跟踪、图像识别、模式匹配等领域。
例如,在目标跟踪中,可以通过匹配滤波器来识别目标在连续帧中的位置,从而实现目标的跟踪和定位。
总的来说,匹配滤波器作为一种强大的信号处理工具,具有广泛的应用前景和重要的研究意义。
通过不断的优化和改进,匹配滤波器将在各个领域发挥越来越重要的作用,为信号处理和图像处理领域的发展提供有力支持。
1。
匹配滤波器的研究与设计匹配滤波器是一种用于信号处理的滤波器,其设计目的是使得滤波后的信号与所需信号的相关性最大化。
匹配滤波器在许多领域中广泛应用,例如通信系统、雷达系统、图像处理等。
其基本原理是通过与所需信号进行相关性运算,将相关性较高的信号放大,从而提高信噪比和信号质量。
匹配滤波器的设计过程一般包括三个主要步骤:信号模型的建立、滤波器的设计和性能评估。
首先,需要对所需信号进行建模,这可以通过数学模型或实测数据进行。
信号模型的建立是设计匹配滤波器的基础,它决定了滤波器的结构和参数设置。
接下来是滤波器的设计。
匹配滤波器可以通过时域方法或频域方法进行设计。
时域方法包括传统的无限脉冲响应(IIR)滤波器和有限脉冲响应(FIR)滤波器。
IIR滤波器具有无限冲激响应,可以实现更好的频率特性,但对于实时应用可能出现不稳定性的问题。
而FIR滤波器只采用有限数量的冲激响应,稳定性较好,但因为没有反馈路径,相对于IIR滤波器而言可能需要更长的滤波器长度。
频域方法包括离散傅立叶变换(DFT)、快速傅立叶变换(FFT)等。
这些方法可以将滤波器设计问题转化为频域操作,简化了设计过程。
在频域中,可以通过选择合适的窗函数来控制滤波器的频率响应特性。
常用的窗函数有矩形窗、汉宁窗、汉明窗等。
不同窗函数的选择将影响滤波器的主瓣宽度和副瓣衰减。
最后是对滤波器性能的评估。
性能评估是确认滤波器设计是否满足要求的重要步骤。
常用的评估指标包括滤波器的幅频响应、相频响应、群延迟、零点和极点位置等。
这些指标可以通过数学分析、实验测量或仿真模拟得到。
如果设计的滤波器性能不满足要求,还可以通过参数调整、结构优化等方法进行改进。
匹配滤波器的研究与设计是一个涉及信号处理、数字滤波和数学建模等多个学科的综合性问题。
在实际应用中,研究人员需要根据不同的应用场景和需求来选择适当的滤波器设计方法和算法。
随着科技的发展和需求的不断变化,匹配滤波器设计也在不断创新和改进。
数字信号课外作业
数字匹配滤波器的设计
在数字通信系统中,最常用的准则是最大输出信噪比准则,在此准则下获得的最佳线性滤波器叫做匹配滤波器
1.匹配滤波器原理
在通信系统中,若接收机输入信噪比相同,所设计的接收机的输出信噪比最大,则能够最佳地判决出有用信号,从而可以得到系统最小误码率,这就是最大输出信噪比准则。
在数字通信系统里,可在接收机内采用一种线性滤波器,当加噪信号通过它时,使其中有用信号加强并使噪声衰减,并在采样时刻使输出信号的瞬时功率与噪声平均功率之比达到最大,这种线性滤波器称为匹配滤波器。
设接收滤波器的传输函数为H(w),滤波器输入为 r(t)=s(t)+n(t) ⑴
式中,s(t)为输入有用信号,其频谱为S(w);n(t)为高斯白噪声。
由于线性滤波器满足叠加原理,因此滤波器输出为
y(t)=s0(t)+n0(t) ⑵式中,s0(t)和n0(t)分别为s(t)和n(t)单独通过此滤波器的输出。
由线性系统最大响应原理,设K为常数,可以导出当接收滤波器满足
H R(ω)= K S*(ω)e−jωt0⑶
时,滤波器输出信噪比最大。
即当一个线性相位滤波器传输函数等于输入信号频谱复共轭时,称为匹配滤波器。
2.匹配滤波器设计
由无码间干扰(奈奎斯特准则)和最佳接收机原理可以导出,在理想信道的数字通信系统中,若接收和发送滤波器传输函数分别为H R (f)和H T (f),而且有
S(f)=H R (f)H T (f) ⑷ 时,则系统无码间干扰,并可实现最佳接收。
在实用中,发送端输入信号频谱常用升余弦函数 S(f)=
{
T, 0≤|ω|≤(1−a)/2T T 2
{1+cos[
π T a
(|f|−
1−a 2T
)]}
1−a 2T
< |f| ≤
1+a
2T
0, |f| >
1+a 2T
⑸
式中,T 为脉冲间隔,0< a ≤1为频谱滚降系数,ω=2πf
图为按⑷和(5)式设计并用MATLAB 程序实现频率特性为HR(f)和HT(f)的滤波器,其中HR(f)是HT(f)的匹配滤波器。
解:设计符合题意的数字滤波器的最简便方法是采用线性相位FIR 滤波器,其幅度特性为
|H R (f)|=|H T (f)|=√S (f ) ⑹
式中,S(f)由(5)式给出。
设hR(f)为滤波器单位脉冲响应,N 为奇数是滤波器阶数,按频率响应与脉冲响应的关系有
H R (f)=∑h(n)(N−1)/2
n=−(N−1)/2e −j2π fnTS ⑺
式中,TS 为采样间隔,按采样定理,采样频率至少为 fs=2×1/T,为了保证一定的过渡带,选择
fs=1/Ts=4*1/T ⑻
因此,频谱重叠频率为fs/2=2/T ,所以可在△f=fs
N =4
NT 为间隔的
等间隔频率点上对S(f )进行采样,因此可得
H R (m △f)=√S (m △f )=∑
h (n )N−12
n=−
(N−1)2
e
−j2π
mn N
⑼
按照时频关系,hR(n)亦可表达为
H R (n)= ∑
√S(
4m NT
)N−12
n=−
(N−1)2
e
−j2π
mn N
⑽
由于,滤波器为线性相位,要求滤波器单位脉冲响应h R (n)采用(N-1)/2个采样延迟,以保证h R (n)的对称性。
设N=31,a=1//4,满足题意的匹配滤波器实现程序如下 clear all; close all; N=31; T=1; alpha=1/4;
n=-(N-1)/2:1:(N-1)/2; %h_R 的表达式可由下段获得 for i=1:length(n); h_R(i)=0;
for m=-(N-1)/2:1:(N-1)/2;
h_R(i)=h_R(i)+sqrt(S(4*m/(N*T),alpha,T)*exp(j*2*pi*m*(n(i)) /N);
end;
end;
n2=0:N-1;
%求得滤波器频率特性
[H_R,W]=freqz(h_R,1);
%转换为归一化幅度频率特性
magH_R_in_dB=20*log10(abs(H_R)/max(abs(H_R)));
%求得包括收发端滤波器的系统脉冲响应
H_T=H_R;
imp_resp_of_cascade=conv(H_R,H_T);
n3=0:length(imp_resp_of_cascade)-1;
%h_R绘图
figure(1)
stem(n2,h_R);
%频率特性绘图
figure(2)
plot(W/max(W)/2,magH_R_in_dB);
%系统脉冲响应绘图
figure(3)
stem(n3,imp_resp_of_cascade);
%升余弦频谱子程序S.m
function[y]=S(f,alpha,T);
if(abs(f)>((1-alpha)/(2*T)))
y=0;
elseif(abs(f)>((1-alpha)/(2*T)))
y=(T/2)*(1+cos((pi*T/alpha)*(abs(f)-(1-alpha)/(2*T))));
else
y=T;
end;
(注:可编辑下载,若有不当之处,请指正,谢谢!)。
