八年级物理光学作图题及答案
光学作图练习（附答案）
1、如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。

2、如图中MN是一块大的挡光板，板上有一很小的孔S可透过光，挡光板后面有一光屏PQ，挡光板前有一物体AB，请画出物体在光屏PQ上所成的像A′B′．
3、请在下图（左）中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）。

4、如图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S 发出的一束光．请在图中画出平面镜的位置和SA经平面镜反射后的光线．
5、如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P 点的光线．
6、在水中竖直放置一块平面镜，水面放置凸透镜，且凸透镜的主光轴刚好与水面相平，F为凸透镜的焦点，S为水中的一个点光源，请画出从S点发出的光，经过平面镜反射后射向焦点F又穿过凸透镜的光路图。

7、如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S 发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F．请画出：（1）光源S的位置；（2）光线EF的入射光线；（3）光线EF 经凸透镜后的出射光线．。

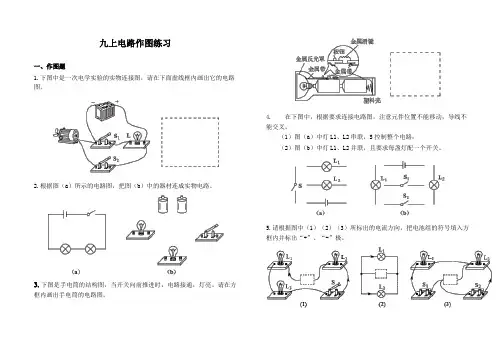

九上电路作图练习一、作图题1.下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。

2.根据图（a）所示的电路图，把图（b）中的器材连成实物电路。

3.下图是手电筒的结构图，当开关向前推进时，电路接通，灯亮。

请在方框内画出手电筒的电路图。

4. 在下图中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。

（1）图（a）中灯L1、L2串联，S控制整个电路；（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。

5.请根据图中（1）（2）（3）所标出的电流方向，把电池组的符号填入方框内并标出“+”、“-”极。

6.如下图所示电路，画出相应的电路图。

7. 在下边的虚线方框内画出如图（a）所示的实物电路的电路图。

8.（1）把图甲中各电路元件连接成串联电路；（2）把图乙中各电路元件接成并联电路（开关接在干路上）。

（3）把图丙中各电路元件接成串联电路。

9.请将下图中的元件连接成串联电路。

10.【2008·广西钦州】某同学学习了“电路”知识后，自行设计安装了如下图所示的门铃，请在方框中画出这个门铃电路的电路图。

11.将下图（a）所示的电路元件连接成简单电路（用铅笔画线代替导线），并在虚线框内画出这个实物电路的电路图。

12.请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线。

13.请根据如图所示的实物图画出电路图。

14.【2008·甘肃兰州】用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。

（导线不允许交叉）14.请按照图（1）中的电路图将图（2）中的实物连成电路。

16.请画出如下图所示的实物电路的电路图。

17.如图所示，A、B、C、D表示电路的四个接线柱，要使灯L1、L2并联连接在电池组的两极，试用笔画线代替导线把有关接线柱连接起来。

18.【2006·辽宁大连】用笔画线，将图中的器材连成电路。

（要求：两灯并联，开关控制两盏灯）19.如图所示，图（a）是玩具电扇的电路图，请在图（b）中连接它的实物电路。

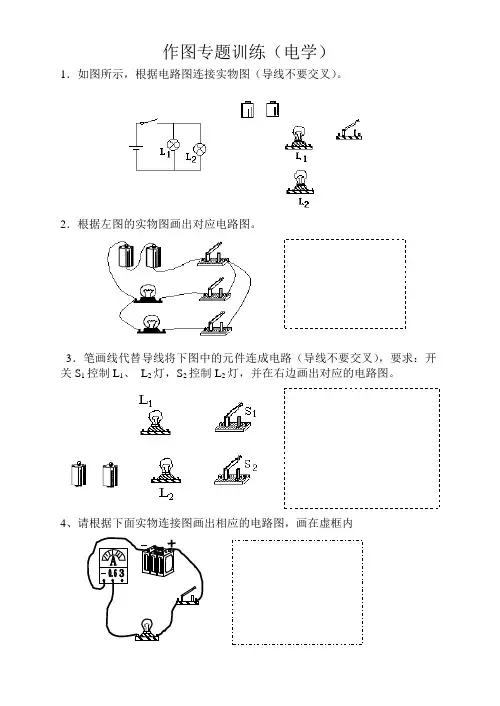

作图专题训练（电学）1．如图所示，根据电路图连接实物图（导线不要交叉）。

2．根据左图的实物图画出对应电路图。

3．笔画线代替导线将下图中的元件连成电路（导线不要交叉），要求：开关S1控制L1、L2灯，S2控制L2灯，并在右边画出对应的电路图。

4、请根据下面实物连接图画出相应的电路图，画在虚框内5．灯泡L1和L2并联在电路中，只有一个开关控制它们，用一个电流表测量通过灯泡L2的电流。

请在方框内画出电路图。

6、根据下边的电路图连接实物图，通过灯泡L1的电流约0.4A。

7、据下面的电路图，用笔画线连接右边的电路元件(L1、L2电流不超过0.6A)。

（3分）8、一间学校有前、后两道门，但只有一个值班室，请你设计一个电路，要求：电池、灯泡装在值班室，当值班室人员看到红灯亮，绿灯不亮．．．．．．．．，知道前门来客；看到红灯不亮，绿灯亮．．．．．．．．，知道后门来客。

器材：电池一个，红灯一个，绿灯一个，开关两个，导线若干。

请画出符合要求的电路图。

图4甲 图4乙9．用图中的元件组成串联电路，元件位置不动。

10．将如图所示的实物图连接成电路，要求两盏灯并联，开关只控制灯L 1．11．按要求连接实物图，并画出电路图：（1）图4甲要求：L 1、L 2并联，开关S 1控制L 1，开关S 2控制L 1、L 2。

（2）图4乙要求：L 1、L 2并联，用两个电流表一次就能测出通过L 1、L 2的电流及总电流12. 根据下列实物图，画出对应电路图．1 L2SAA1 L213.我们已进行过“科学探究；欧姆定律”，请你在右边方框画出该实验的电路图。

14、用图中的器材做“测定小灯泡的功率”的实验时，所用小灯泡的额定电压为3．8V，电源电压是6V．用笔画线完成实验电路的连接．并画出电路图。

15．把如图中的拉线开关、螺口灯泡和三孔插座正确地连入家庭电路中（要求用拉线开关控制螺口灯泡）．16．将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒。

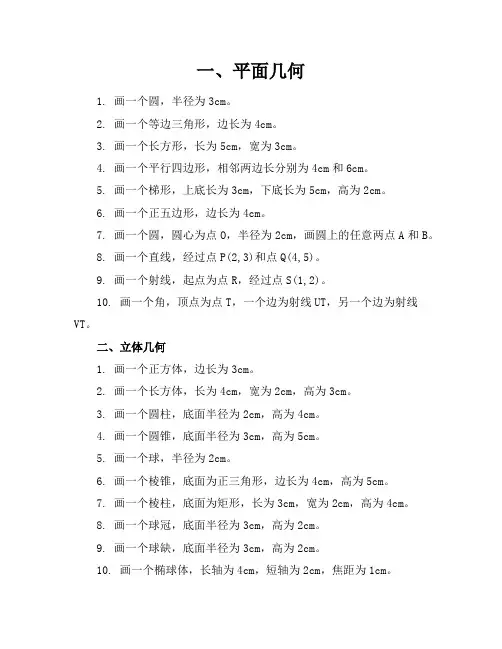

一、平面几何1. 画一个圆，半径为3cm。

2. 画一个等边三角形，边长为4cm。

3. 画一个长方形，长为5cm，宽为3cm。

4. 画一个平行四边形，相邻两边长分别为4cm和6cm。

5. 画一个梯形，上底长为3cm，下底长为5cm，高为2cm。

6. 画一个正五边形，边长为4cm。

7. 画一个圆，圆心为点O，半径为2cm，画圆上的任意两点A和B。

8. 画一个直线，经过点P(2,3)和点Q(4,5)。

9. 画一个射线，起点为点R，经过点S(1,2)。

10. 画一个角，顶点为点T，一个边为射线UT，另一个边为射线VT。

二、立体几何1. 画一个正方体，边长为3cm。

2. 画一个长方体，长为4cm，宽为2cm，高为3cm。

3. 画一个圆柱，底面半径为2cm，高为4cm。

4. 画一个圆锥，底面半径为3cm，高为5cm。

5. 画一个球，半径为2cm。

6. 画一个棱锥，底面为正三角形，边长为4cm，高为5cm。

7. 画一个棱柱，底面为矩形，长为3cm，宽为2cm，高为4cm。

8. 画一个球冠，底面半径为3cm，高为2cm。

9. 画一个球缺，底面半径为3cm，高为2cm。

10. 画一个椭球体，长轴为4cm，短轴为2cm，焦距为1cm。

三、坐标系1. 在平面直角坐标系中，画出点A(2,3)和点B(4,5)。

2. 在平面直角坐标系中，画出直线y=2x。

3. 在平面直角坐标系中，画出射线x=3。

4. 在平面直角坐标系中，画出圆x^2+y^2=9。

5. 在平面直角坐标系中，画出椭圆x^2/4+y^2/9=1。

6. 在空间直角坐标系中，画出点P(2,3,4)和点Q(4,5,6)。

7. 在空间直角坐标系中，画出直线x=2。

8. 在空间直角坐标系中，画出球面x^2+y^2+z^2=16。

9. 在空间直角坐标系中，画出椭球面x^2/4+y^2/9+z^2/16=1。

10. 在空间直角坐标系中，画出直线x+y+z=3。

四、三角函数1. 画y=sin(x)在[0, 2π]范围内的图像。
