风系统水力计算

风路系统水力计算1 水力计算方法简述目前，风管常用的的水力计算方法有压损平均法、假定流速法、静压复得法等几种。

1.压损平均法（又称等摩阻法）是以单位长度风管具有相等的摩擦压力损失m p 为前提的，其特点是，将已知总的作用压力按干管长度平均分配给每一管段，再根据每一管段的风量和分配到的作用压力，确定风管的尺寸，并结合各环路间压力损失的平衡进行调整，以保证各环路间的压力损失的差额小于设计规范的规定值。

这种方法对于系统所用的风机压头已定，或对分支管路进行压力损失平衡时，使用起来比较方便。

2.假定流速法是以风管内空气流速作为控制指标，这个空气流速应按照噪声控制、风管本身的强度，并考虑运行费用等因素来进行设定。

根据风管的风量和选定的流速，确定风管的断面尺寸，进而计算压力损失，再按各环路的压力损失进行调整，以达到平衡。

各并联环路压力损失的相对差额，不宜超过15%。

当通过调整管径仍无法达到要求时，应设置调节装置。

3.静压复得法（略，具体详见《实用供热空调设计手册》之11.6.3）对于低速机械送（排）风系统和空调风系统的水力计算，大多采用假定流速法和压损平均法；对于高速送风系统或变风量空调系统风管的水力计算宜采用静压复得法。

工程上为了计算方便，在将管段的沿程（摩擦）阻力损失m P ∆和局部阻力损失jP ∆这两项进行叠加时，可归纳为下表的3种方法。

将m P ∆与j P ∆进行叠加时所采用的计算方法2 通风、防排烟、空调系统风管内的空气流速2.1 通风与空调系统风管内的空气流速宜按表2-1采用风管内的空气流速（低速风管）表2-1注：1 表列值的分子为推荐流速，分母为最大流速。

2.2 有消声要求的通风与空调系统，其风管内的空气流速宜按表2-2选用风管内的空气流速（m/s）表2-2注：通风机与消声装置之间的风管，其风速可采用8~10m/s。

2.3 机械通风系统的进排风口风速宜按表2-3机械通风系统的进排风口空气流速（m/s）表2-32.4暖通空调部件的典型设计风速，按表2-4采用。

5.849
15.206
16.089
1个对开多叶调节阀ξ=2.3，一个分流三通ξ=0.3
13
600
400
200
4
2.083
0.234
0.935
0.24
2.599
0.624
1.559
1个分流三通ξ=0.24
14
450
400
200
1
1.563
0.139
0.139
0.2
1.462
0.292
0.431
1个分流三通ξ=0.2
2
1950
400
200
1.5
6.771
2.072
3.108
0.2
27.456
5.491
8.599
1个分流三通ξ=0.2
3
1650
400
200
5.2
5.729
1.513
7.87
0.2
19.658
3.932
11.802
1个分流三通ξ=0.2
4
1500
400
200
1.5
5.208
1.266
1.899
0.25
空调风管水力计算表
序号
风量(m^3/h)
管宽(mm)
管高(mm)
管长(m)
ν(m/s)
R(Pa/m)
△Py(Pa)
ξ
动压(Pa)
△Pj(Pa)
△Py+△Pj(Pa)
备注
1
2250
400
200
3.3
7.813
2.715
8.96
2.5
36.554

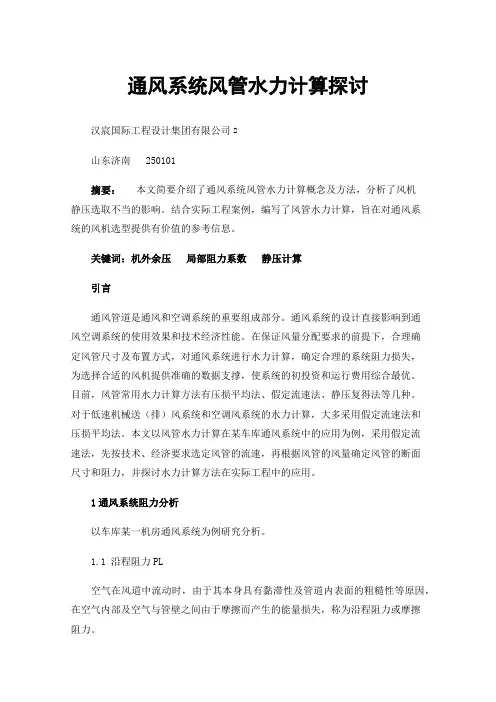

通风系统风管水力计算探讨汉宸国际工程设计集团有限公司2山东济南 250101摘要：本文简要介绍了通风系统风管水力计算概念及方法，分析了风机静压选取不当的影响。

结合实际工程案例，编写了风管水力计算，旨在对通风系统的风机选型提供有价值的参考信息。

关键词：机外余压局部阻力系数静压计算引言通风管道是通风和空调系统的重要组成部分。

通风系统的设计直接影响到通风空调系统的使用效果和技术经济性能。

在保证风量分配要求的前提下，合理确定风管尺寸及布置方式，对通风系统进行水力计算，确定合理的系统阻力损失，为选择合适的风机提供准确的数据支撑，使系统的初投资和运行费用综合最优。

目前，风管常用水力计算方法有压损平均法、假定流速法、静压复得法等几种。

对于低速机械送（排）风系统和空调风系统的水力计算，大多采用假定流速法和压损平均法。

本文以风管水力计算在某车库通风系统中的应用为例，采用假定流速法，先按技术、经济要求选定风管的流速，再根据风管的风量确定风管的断面尺寸和阻力，并探讨水力计算方法在实际工程中的应用。

1通风系统阻力分析以车库某一机房通风系统为例研究分析。

1.1 沿程阻力PL空气在风道中流动时，由于其本身具有黏滞性及管道内表面的粗糙性等原因，在空气内部及空气与管壁之间由于摩擦而产生的能量损失，称为沿程阻力或摩擦阻力。

管壁材料不同，其内表面粗糙度是不同的。

沿程阻力的主要影响因素有为摩擦阻力系数、风管内平均风速v，风管长度L。

1.2 局部阻力Pj当空气流经风管中的管件(如:弯头、三通、变径等)和设备(如:静压箱、风阀、滤网等)时，由于气流的方向、速度、流量发生变化以及产生涡流等原因，造成比较集中的能量损失，称为局部阻力。

局部阻力可通过查取局部阻力系数ξ计算。

1.3 机外余压通风机的全压在经过风机内部叶轮、附件、箱体等处的阻力损失后在风机出风口处剩余的全压即为机外余压，包括两部分:机外静压和动压。

1.4 机外静压在风机出风口处的机外余压扣除动压后剩余的压力即为机外静压，动压可以按照设备出风口处的风速进行计算，风管水力计算的沿程阻力与局部阻力均属于静压值。

空调风系统水力计算书一、 计算依据《实用供热空调设计手册》第二版 风系统基本参数:气温(℃): 20 ; 大气压力(Pa): 843.8 ; 管材:薄钢板; 绝对粗糙度(米米):0.16;干管推荐流速上限(米/s):10. 干管推荐流速下限(米/s):4..;支管推荐流速上限(米/s):6.; 支管推荐流速下限(米/s):2.;运动粘度(米^2/s):1.57E-05二、 计算公式1. 沿程阻力(Pa)22v d l P m ρλ⋅⋅=∆2. 局部阻力(Pa)22v P j ρζ⋅=∆三、 计算结果1、 PFY.B3(1)-1排风系统1.1 根据地下室空调风管平面图,该风系统最不利环路的水力计算如下:负二层排风管(PFY.B2(4)-1)水力计算表1.2 风系统阻力计算对于地下负二层排风管(PFY.B2(4)-1):P＝沿程阻力+局部阻力+末端风口阻力+消声器阻力＝64.7+180.1+30+50＝324.8Pa风机压头校核:324.8*1.1=357Pa<400Pa,风机选型满足要求.2、XF.(2)C1-1新风系统2.1根据空调风管平面图,该风系统最不利环路的水力计算如下:商业C新风管(XF.(2)C1-1)水力计算表2.2风系统阻力计算商业C新风管(XF.(2)C1-1):P＝沿程阻力+局部阻力+消声器阻力＝19.7+202+50＝272Pa风机压头校核:272*1.1=299Pa<300Pa,风机选型满足要求.3、风机单位风量耗功率计算(1)计算公式W S=P/(3600×ηCD×ηF)式中:W S—风道系统单位风量耗功率[W/(米³/h)]; P—空调机组的余压或通风系统风机的风压(Pa); ηCD—电机及传动效率(%),ηCD取0.855;ηF—风机效率(%),按设计图中标注的效率选择.(2)计算结果选取PFY.B3(1)-1系统为例,则W S＝P/(3600η)＝500/(3600*0.855*0.75)＝0.22。

三种中央空调系统风道水力计算方法如同学过流体力学的人都做过流体分析一样，做过中央空调系统的人都熟悉水力计算，也害怕水力计算。

水力计算基本上是中央空调设计计算里面最繁杂的计算之一。

很多设计过程中的中央空调风道水力计算，都是采用的经验公式或者估算值，下面制冷快报就为大家介绍几种中央空调风道系统水力计算的方法。

风道的水力计算是在系统和设备布置、风管材料、各送、回风点的位置和风量均已确定的基础上进行的。

风道水力计算的主要目的是确定各管段的管径(或断面尺寸)和阻力，保证系统内达到要求的风量分配，最后确定风机的型号和动力消耗。

风道水力计算方法比较多，如假定流速法、压损平均法、静压复得法等。

对于低速送风系统大多采用假定流速法和压损平均法，而高速送风系统则采用静压复得法。

1.假定流速法假定流速法也称为比摩阻法。

先按技术经济要求选定风管的风速，再根据风管的风量确定风管的断面尺寸和阻力。

这是低速送风系统目前最常用的一种计算方法。

2.压损平均法压损平均法也称为当量阻力法。

这种方法以单位管长压力损失相等为前提，在已知总作用压力的情况下，取最长的环路或压力损失最大的环路，将总的作用压力值按干管长度平均分配给环路的各个部分，再根据各部分的风量和所分配的压力损失值，确定风管的尺寸，并结合各环路间的压力损失的平衡进行调节，以保证各环路间压力损失的差值小于15%。

该方法适用于风机压头已定，以及进行分支管路压损平衡等场合。

3.静压复得法静压复得法的含义是，当流体的全压一定时，风速降低，则静压增加，利用这部分“复得”的静压来克服下一段主干管道的阻力，以确定管道尺寸，从而保持各分支前的静压都相等，这就是静压复得法。

此方法适用于高速空调系统的水力计算。

风道设计计算方法与步骤(带例题）一．风道水力计算方法风道的水力计算是在系统和设备布置、风管材料、各送、回风点的位置和风量均已确定的基础上进行的。

风道水力计算方法比较多，如假定流速法、压损平均法、静压复得法等。

对于低速送风系统大多采用假定流速法和压损平均法，而高速送风系统则采用静压复得法。

1 ．假定流速法假定流速法也称为比摩阻法。

这种方法是以风道内空气流速作为控制因素，先按技术经济要求选定风管的风速，再根据风管的风量确定风管的断面尺寸和阻力。

这是低速送风系统目前最常用的一种计算方法。

2 ．压损平均法压损平均法也称为当量阻力法。

这种方法以单位管长压力损失相等为前提。

在已知总作用压力的情况下，取最长的环路或压力损失最大的环路，将总的作用压力值按干管长度平均分配给环路的各个部分，再根据各部分的风量和所分配的压力损失值，确定风管的尺寸，并结合各环路间的压力损失的平衡进行调节，以保证各环路间压力损失的差值小于15%。

一般建议的单位长度风管的摩擦压力损失值为0.8~1.5Pa/m。

该方法适用于风机压头已定，以及进行分支管路压损平衡等场合。

3 ．静压复得法静压复得法的含义是，由于风管分支处风量的出流，使分支前后总风量有所减少，如果分支前后主风道断面变化不大，则风速必然下降。

风速降低，则静压增加，利用这部分“复得”的静压来克服下一段主干管道的阻力，以确定管道尺寸，从而保持各分支前的静压都相等，这就是静压复得法。

此方法适用于高速空调系统的水力计算。

二．风道水力计算步骤以假定流速法为例：1．确定空调系统风道形式，合理布置风道，并绘制风道系统轴测图，作为水力计算草图。

2．在计算草图上进行管段编号，并标注管段的长度和风量。

管段长度一般按两管件中心线长度计算，不扣除管件（如三通、弯头）本身的长度。

3．选定系统最不利环路，一般指最远或局部阻力最多的环路。

4．选择合理的空气流速。

风管内的空气流速可按下表确定。

表8-3 空调系统中的空气流速（m/s）5．根据给定风量和选定流速，逐段计算管道断面尺寸，然后根据选定了的风管断面尺寸和风量，计算出风道内实际流速。

风道设计计算方法与步骤(带例题）一．风道水力计算方法风道的水力计算是在系统和设备布置、风管材料、各送、回风点的位置和风量均已确定的基础上进行的。

风道水力计算方法比较多，如假定流速法、压损平均法、静压复得法等。

对于低速送风系统大多采用假定流速法和压损平均法，而高速送风系统则采用静压复得法。

1．假定流速法假定流速法也称为比摩阻法。

这种方法是以风道内空气流速作为控制因素，先按技术经济要求选定风管的风速，再根据风管的风量确定风管的断面尺寸和阻力。

这是低速送风系统目前最常用的一种计算方法。

2．压损平均法压损平均法也称为当量阻力法。

这种方法以单位管长压力损失相等为前提。

在已知总作用压力的情况下，取最长的环路或压力损失最大的环路，将总的作用压力值按干管长度平均分配给环路的各个部分，再根据各部分的风量和所分配的压力损失值，确定风管的尺寸，并结合各环路间的压力损失的平衡进行调节，以保证各环路间压力损失的差值小于15%。

一般建议的单位长度风管的摩擦压力损失值为0.8~1.5Pa/m。

该方法适用于风机压头已定，以及进行分支管路压损平衡等场合。

3．静压复得法静压复得法的含义是，由于风管分支处风量的出流，使分支前后总风量有所减少，如果分支前后主风道断面变化不大，则风速必然下降。

风速降低，则静压增加，利用这部分“复得”的静压来克服下一段主干管道的阻力，以确定管道尺寸，从而保持各分支前的静压都相等，这就是静压复得法。

此方法适用于高速空调系统的水力计算。

二．风道水力计算步骤以假定流速法为例：1．确定空调系统风道形式，合理布置风道，并绘制风道系统轴测图，作为水力计算草图。

管段长度一般按两管件中心线长度计算，不扣除管件（如三通、弯头）本身的长度。

3．选定系统最不利环路，一般指最远或局部阻力最多的环路。

4．选择合理的空气流速。

风管内的空气流速可按下表确定。

表8-3空调系统中的空气流速（m/s）5．根据给定风量和选定流速，逐段计算管道断面尺寸，然后根据选定了的风管断面尺寸和风量，计算出风道内实际流速。

一、风系统水力计算1.风系统水力计算一般有两种方法：压损平均法与假定流速法,一般采用假定流速法。

2.假定流速法的步骤：（1）绘制管网系统图，对各管段进行编号，标出长度和流量（2）合理确定管内流速（3）据各管段的流量和流速，确定断面尺寸（4）计算各管段的阻力（沿程+局部阻力），（5）平衡并联支路，计算管网的总阻力，较核所选空调设备的余压能否满足要求。

注意：对于车库通风系统，还需参照风量以及计算出的管网总阻力选风机。

3.表一为推荐风速值，一般我们将空调干管的风速控制在6～8m/s 的范围内，支管的风速3～5 m/s 的范围内。

对于通风系统，由于对噪声的要求没有空调系统严格，风速可适当加大一些，但干管不应超过10 m/s 。

4．风管一般采用矩形断面。

表二给出矩形风管规格。

5.沿程阻力的计算：l R p p m m y .=∆=∆，比摩阻m R 查莫迪图或查钢板矩形风管计算表（实用供热空调设计手册P567～574页）确定。

另外矩形风管不能直接使用莫迪图，要计算流速当量直径ba abd e +=2，然后根据选定的流速才能查表确定。

6.局部阻力计算：∑=∆2.2ρυςj p ，对于空气密度取为1.2kg/m 3。

统计各管段的∑ς查局部阻力系数表。

7.必需进行并联支路阻力平衡，同时将不平衡率控制在15％以内。

有两种方法平衡阻力损失：阀门调节，调整管径。

调整管径的方法为：225.0''⎪⎪⎭⎫ ⎝⎛∆∆=p p D D 。

8.将你计算的结果列表。

具体可参照流体输配管网通风管网水力计算例题P53～P56页。

9. 风管压力损失值可按下式估算： )1(...k l p p m +=∆弯头三通少时 k 取1.0～2.0， 弯头三通多时k 取3.0～5.0l 指最远送风管总长度加上最远回风管总长度 推荐风管摩擦阻力损失值m p 为0.8～1.5pa/m 。

10．风口尺寸确定：（1）送风口尺寸一般按风速3～4m/s 来确定风口喉部尺寸，风口一般采用正方形的散流器。

风道设计计算的方法与步骤（带例题）一．风道水力计算方法风道的水力计算是在系统和设备布置、风管材料、各送、回风点的位置和风量均已确定的基础上进行的。

风道水力计算方法比较多，如假定流速法、压损平均法、静压复得法等。

对于低速送风系统大多采用假定流速法和压损平均法，而高速送风系统则采用静压复得法。

1．假定流速法假定流速法也称为比摩阻法。

这种方法是以风道内空气流速作为控制因素，先按技术经济要求选定风管的风速，再根据风管的风量确定风管的断面尺寸和阻力。

这是低速送风系统目前最常用的一种计算方法。

2．压损平均法压损平均法也称为当量阻力法。

这种方法以单位管长压力损失相等为前提。

在已知总作用压力的情况下，取最长的环路或压力损失最大的环路，将总的作用压力值按干管长度平均分配给环路的各个部分，再根据各部分的风量和所分配的压力损失值，确定风管的尺寸，并结合各环路间的压力损失的平衡进行调节，以保证各环路间压力损失的差值小于15%。

一般建议的单位长度风管的摩擦压力损失值为0.8~1.5Pa/m。

该方法适用于风机压头已定，以及进行分支管路压损平衡等场合。

3．静压复得法静压复得法的含义是，由于风管分支处风量的出流，使分支前后总风量有所减少，如果分支前后主风道断面变化不大，则风速必然下降。

风速降低，则静压增加，利用这部分“复得”的静压来克服下一段主干管道的阻力，以确定管道尺寸，从而保持各分支前的静压都相等，这就是静压复得法。

此方法适用于高速空调系统的水力计算。

二．风道水力计算步骤以假定流速法为例：1．确定空调系统风道形式，合理布置风道，并绘制风道系统轴测图，作为水力计算草图。

2．在计算草图上进行管段编号，并标注管段的长度和风量。

管段长度一般按两管件中心线长度计算，不扣除管件（如三通、弯头）本身的长度。

3．选定系统最不利环路，一般指最远或局部阻力最多的环路。

4．选择合理的空气流速。

风管内的空气流速可按下表确定。

表8-3空调系统中的空气流速（m/s）5．根据给定风量和选定流速，逐段计算管道断面尺寸，然后根据选定了的风管断面尺寸和风量，计算出风道内实际流速。

160.00 160.00 160.00 160.00 160.00 160.00 160.00 160.00 160.00 160.00 120.00 120.00 120.00 120.00 120.00 120.00 120.00 120.00 120.00 160.00 160.00 160.00 160.00 160.00 200.00 200.00 200.00 200.00 200.00 200.00 200.00 200.00 200.00
0.00 0.38 0.00 0.00 1.19 0.00 0.39 0.00 0.00 1.63 0.00 0.48 0.00 0.00 1.56 0.48 0.00 0.00 1.58 0.00 0.41 0.00 0.00 1.45 0.00 1.28 0.00 1.73 0.00 0.80 0.00 0.23 0.00
△P(Pa) 0.72 0.48 0.01 1.30 0.08 0.16 0.04 0.44 0.40 0.01 0.35 0.40 0.01 0.14 0.04 0.18 0.05 0.63 0.05 0.13 0.04 0.09 0.03 0.13 0.04 0.47 0.04 0.14 0.03 1.22 0.53 0.01 0.38 0.05 0.17
1.56 1.56 1.56 1.56 1.56 1.56 1.56 1.56 1.56 1.56 1.74 1.74 1.74 1.74 1.74 1.67 1.67 1.67 1.67 1.56 1.56 1.56 1.56 1.56 1.35 1.35 1.35 1.35 1.35 1.35 1.35 1.35 1.35
3.计算结果 风管水力计算表（静压复得法） 编号 管段42 管段41 管段40 管段39 管段38 管段37 管段36 管段35 管段34 管段33 管段32 管段31 管段30 管段29 管段28 管段27 管段26 管段25 管段24 管段23 管段22 管段21 管段20 管段19 管段18 管段17 管段16 管段15 管段14 管段13 管段12 管段11 管段10 管段9 管段8 风量(m^3/h) 风速(m/s) 200.00 200.00 200.00 200.00 200.00 200.00 380.00 380.00 380.00 380.00 380.00 380.00 380.00 380.00 380.00 380.00 560.00 560.00 560.00 560.00 680.00 680.00 680.00 680.00 860.00 860.00 860.00 860.00 1040.00 1040.00 1040.00 1040.00 1040.00 1040.00 1040.00 1.74 1.74 1.74 1.74 1.74 1.74 1.65 1.65 1.65 1.65 1.65 1.65 1.65 1.65 1.65 1.65 1.94 1.94 1.94 1.94 1.89 1.89 1.89 1.89 1.91 1.91 1.91 1.91 1.83 1.83 1.83 1.83 1.83 1.83 1.83 Rm(Pa/m) 0.28 0.28 0.28 0.28 0.28 0.28 0.17 0.17 0.17 0.17 0.17 0.17 0.17 0.17 0.17 0.17 0.21 0.21 0.21 0.21 0.18 0.18 0.18 0.18 0.15 0.15 0.15 0.15 0.13 0.13 0.13 0.13 0.13 0.13 0.13 宽(mm) 200.00 200.00 200.00 200.00 200.00 200.00 320.00 320.00 320.00 320.00 320.00 320.00 320.00 320.00 320.00 320.00 400.00 400.00 400.00 400.00 500.00 500.00 500.00 500.00 500.00 500.00 500.00 500.00 630.00 630.00 630.00 630.00 630.00 630.00 630.00 高(mm) 160.00 160.00 160.00 160.00 160.00 160.00 200.00 200.00 200.00 200.00 200.00 200.00 200.00 200.00 200.00 200.00 200.00 200.00 200.00 200.00 200.00 200.00 200.00 200.00 250.00 250.00 250.00 250.00 250.00 250.00 250.00 250.00 250.00 250.00 250.00 长(m) 2.58 0.05 0.05 4.63 0.28 0.20 0.25 2.58 0.05 0.05 2.06 0.05 0.05 0.85 0.22 0.20 0.25 3.04 0.25 0.18 0.23 0.51 0.18 0.23 0.28 3.10 0.29 0.20 0.25 9.43 0.05 0.05 2.91 0.35 0.20 ζ 0.00 0.26 0.00 0.00 0.00 0.06 0.00 0.00 0.24 0.00 0.00 0.24 0.00 0.00 0.00 0.09 0.00 0.00 0.00 0.04 0.00 0.00 0.00 0.04 0.00 0.00 0.00 0.05 0.00 0.00 0.26 0.00 0.00 0.00 0.07 △Pd(Pa) 0.00 0.47 0.00 0.00 0.00 0.11 0.00 0.00 0.39 0.00 0.00 0.39 0.00 0.00 0.00 0.15 0.00 0.00 0.00 0.09 0.00 0.00 0.00 0.09 0.00 0.00 0.00 0.11 0.00 0.00 0.52 0.00 0.00 0.00 0.14

风路系统水力计算1 水力计算方法简述目前，风管常用的的水力计算方法有压损平均法、假定流速法、静压复得法等几种。

1.压损平均法（又称等摩阻法）是以单位长度风管具有相等的摩擦压力损失m p 为前提的，其特点是，将已知总的作用压力按干管长度平均分配给每一管段，再根据每一管段的风量和分配到的作用压力，确定风管的尺寸，并结合各环路间压力损失的平衡进行调整，以保证各环路间的压力损失的差额小于设计规范的规定值。

这种方法对于系统所用的风机压头已定，或对分支管路进行压力损失平衡时，使用起来比较方便。

2.假定流速法是以风管内空气流速作为控制指标，这个空气流速应按照噪声控制、风管本身的强度，并考虑运行费用等因素来进行设定。

根据风管的风量和选定的流速，确定风管的断面尺寸，进而计算压力损失，再按各环路的压力损失进行调整，以达到平衡。

各并联环路压力损失的相对差额，不宜超过15%。

当通过调整管径仍无法达到要求时，应设置调节装置。

3.静压复得法（略，具体详见《实用供热空调设计手册》之11.6.3）对于低速机械送（排）风系统和空调风系统的水力计算，大多采用假定流速法和压损平均法；对于高速送风系统或变风量空调系统风管的水力计算宜采用静压复得法。

工程上为了计算方便，在将管段的沿程（摩擦）阻力损失m P∆和局部阻力损失j P∆这两项进行叠加时，可归纳为下表的3种方法。

将m P∆与j P∆进行叠加时所采用的计算方法2 通风、防排烟、空调系统风管内的空气流速2.1 通风与空调系统风管内的空气流速宜按表2-1采用风管内的空气流速（低速风管）表2-1注：1 表列值的分子为推荐流速，分母为最大流速。

2.2 有消声要求的通风与空调系统，其风管内的空气流速宜按表2-2选用风管内的空气流速（m/s）表2-2注：通风机与消声装置之间的风管，其风速可采用8~10m/s。

2.3 机械通风系统的进排风口风速宜按表2-3机械通风系统的进排风口空气流速（m/s）表2-32.4暖通空调部件的典型设计风速，按表2-4采用。

8 风系统水力计算空气管道的任务是传输既定的空气量以满足空调房间的送风量、回风量和排风量要求。

对于风机盘管加独立新风系统，其新风干管一般均布置在走廊吊顶里，新风支管一直接到风机盘管的送风口旁，在实际工程中，为了美观的需要，一般是把风机盘管送风口的双层栅栏风口加长，其后相连的是风机盘管送风管和新风支管两部分，从外观上看还是在一个风口。

新风管路新风口进风口应设在室外较洁净的地点,进风口处室外空气有害物的含量不应大于室内作业地点最高允许浓度的30%,布置时要使排风口和进风口尽量远离,进风口应尽量放在排风口的上风侧,且进风口应低于排出有害物的排风口.为了避免吸入室外地面灰尘,进风口的底部距离外地坪不宜低于2m,布置在绿化地带时也不宜低于1m.为使夏季吸入的室外空气温度低一些,进风口宜建在建筑物的背阴处,同时新风百叶窗以防雨水进入，百叶窗应采用固定百叶窗。

为防止鸟类进入，百叶窗内宜设金属网。

一个好的空气管道系统设计应该达到令人满意的系统平衡、较低的噪声水平和适当的压力损失。

空气管道系统设计难于综合系统平衡、噪声水平、管道阻力特性和造价等方面因素进行优化设计，但考虑到上述因素，恰当地选择管内流速，使能耗和管道材料及工时费处于合理的水平则是可能的。

下表8-1-1给出了空气管道系统适用于低速风管内的风速。

表8-1-1 低速风管内的风速（m/s）8.1 空气在管道内流动的阻力类型及计算公式空气在管道内流动由于与管壁的摩擦而产生摩擦阻力；由于在局部管件处流体产生流速和流动方向的改变，因而产生局部涡流形成局部阻力。

8.1.1 摩擦阻力的确定据流体力学，空气在任意横断面不变的管道内流动时，产生的摩擦阻力可按下式计算：242m SP lR λρν∆=⋅⋅ （Pa ）式中 λ——摩擦阻力系数；ν——空气在管内的平均流速，m/s ； ρ——空气密度，3/kg m ； l ——管道长度，m ；S R ——管道的水力半径，m ；按下式决定：s f R p=，f 为管道内充满流体的横截面积，㎡；p 为湿周，在风道内即为风道的周长。

风系统以及水系统的阻力计算风系统以及水系统的阻力计算风系统水力计算风管设计原则参见《空调与制冷设计手册》P269，设计中要兼顾制作管道的材料耗量，管道保温用料，管道所占的空间体积，风机耗功率以及满足噪声允许值的风管风速等。

其风速参考值如下表：表7-1低速风管内的风速（m/s）室内允许噪声级Db(A)主管风速m/s支管风速m/s新风入口m/s25～353～4≤2335～504～72～33.550～656～93～54～4.565～858～125～85根据新风量和参考风速，由《供暖通风设计手册》表18－12 查的。

7.1.1 一层商场风管计算结果表7-2一层商场风管计算管段流量（m3 /h）管宽（㎜）管高（㎜）长度(m)ν(m/s)R(Pa/m)△Py(Pa)ξ动压(Pa)△Pj(Pa)管段阻力(Pa)1-2114250020023.890.6161.23219.109.1010.332-3114250020023.890.6161.23219.109.1010.332-4218450032053.620.371.84817.857.859.704-6114250020023.890.6161.23219.109.1010.334-5114250020023.890.6161.23219.109.1010.334-7425650032037.241.2919.294131.4131.4140.71 7-9224050032013.620.371.84817.857.859.708-9114250020023.890.6161.23219.109.1010.339-10114250020023.890.6161.23219.109.1010.33 7-1163815003208.10.852.69821.582170.6870.6892.2618-19114250020023.890.6161.23219.109.1010.3316-19228450032053.620.371.84817.857.859.7015-16114250020023.890.6161.23219.109.1010.3316-17114250020023.890.6161.23219.109.1010.3319-20114250020023.890.6161.23219.109.1010.3311-16425650032037.241.2919.294131.4131.4140.71 12-13124550020023.890.6161.23219.109.1010.3313-14124550020023.890.6161.23219.109.1010.3311-21134826305007.511.031.81613.620172.9472.9486.5 621-23224050032013.620.371.84817.857.859.7023-24114250020023.890.6161.23219.109.1010.3322-23114250020023.890.6161.23219.109.1010.3321-32196438006306.310.341.2227.698164.1164.1171.81 21-26425650032037.241.2919.294131.4131.4140.71 25-26114250020023.890.6161.23219.109.1010.3326-27114250020023.890.6161.23219.109.1010.3329-30114250020023.890.6161.23219.109.1010.3328-29114250020023.890.6161.23219.109.1010.3332-31114250020013.890.6160.61619.109.109.7132-33228450032033.620.371.10917.857.858.9633-34114250020053.890.6163.07919.109.1012.1832-3530572100063049.650.9663.862155.8555.8559.717.1.2 二楼商场风管计算结果表7-3 二楼商场风管计算管段流量（m3 /h）管宽（㎜）管高（㎜）长度(m)ν(m/s)R(Pa/m)△Py(Pa)ξ动压(Pa)△Pj(Pa)管段阻力(Pa)1-210525002002.52.790.3220.80414.404.405.212-310525002002.52.790.3220.80414.404.405.212-5208350032053.390.3281.64016.886.888.524-51055002002.52.790.3220.80414.404.405.215-610525002002.52.790.3220.80414.404.405.215-740785003202.56.771.1442.861127.5027.5030.36 7-920835002002.53.390.3280.82016.886.887.708-910525002002.52.790.3220.80414.404.405.219-1010525002002.52.790.3220.80414.404.405.217-176578500320810.162.39019.120161.8861.8881.00 11-1210525002002.52.790.3220.80414.404.405.2112-1310525002002.52.790.3220.80414.404.405.2115-16114250020023.890.6161.23219.109.1010.3312-15114250020023.890.6161.23219.109.1010.3314-15114250020023.890.6161.23219.109.1010.3315-16425650032037.241.2919.294131.4131.4140.71 15-17124550020023.890.6161.23219.109.1010.3317-19124550020023.890.6161.23219.109.1010.3318-19134826305007.511.031.81613.620172.9472.9486.5 619-20224050032013.620.371.84817.857.859.7017-27114250020023.890.6161.23219.109.1010.3321-2210835002002.52.790.3220.80414.404.405.2122-23196438006306.310.341.2227.698164.1164.1171.81 22-25425650032037.241.2919.294131.4131.4140.71 25-27114250020023.890.6161.23219.109.1010.3327-29114250020023.890.6161.23219.109.1010.3327-37114250020023.890.6161.23219.109.1010.3321-32114250020023.890.6161.23219.109.1010.3332-31114250020013.890.6160.61619.109.109.7132-33228450032033.620.371.10917.857.858.9633-34114250020053.890.6163.07919.109.1012.1832-3530572100063049.650.9663.862155.8555.8559.717.1.3 三层办公室风管计算结果表7-4 三层办公室风管计算管道流量（m3 /h ）风速（m/s）管径（mm）动压（pa）单位摩擦阻力（pa/h）1－23861.71250×2501.84650.1792－36643.13250×2505.23860.4993-414354.95320×25017.0241.1284-522006.00320×32020.3331.4175-625225.00400×32019.0001.1566-735895.21400×40021.0021.0337-835234.2500×40017.6980.4506`-76251.66320×3201.2110.0951`-23451.62250×2001.68550.1987.1.4 四层宾馆风管计算结果表7-5 四层宾馆风管计算管道流量（m3 /h ）风速（m/s）管径（mm）动压（pa）单位摩擦阻力（pa/h）1-21561.50160×1201.6820.4512-32213.05160×1206.2651.4143-43052.29200×1604.9230.2174-54943.54200×2008.3001.0025-66956.04200×20014.9241.4266-79125.88200×20024.6642.8827-812446.4250×20024.6583.0018-913445.8250×25020.6651.5649-1015637.0250×25026.1512.45610-1116885.9320×25022.3941.56411-1218775.4320×32015.9911.46112-1320484.6400×32018.2451.1451`-21122.04120×1202.4100.5197.2 三层阻力计算沿程损失=单位摩擦阻力（pa/h）×管段长（m）；局部损失=局部阻力系数×空气密度×速度的平方/2；根据三通断面与总断面之比、风量之比，查得局部阻力系数。

风路零碎水力计算之杨若古兰创作1 水力计算方法简述目前，风管经常使用的的水力计算方法有压损平均法、假定流速法、静压复得法等几种.1.压损平均法（又称等摩阻法）是以单位长度风管具有感化压力按干管长度平均分配给每一管段，再根据每一管段的风量和分配到的感化压力，确定风管的尺寸，并结合各环路间压力损失的平衡进行调整，以包管各环路间的压力损失的差额小于设计规范的规定值.这类方法对于零碎所用的风机压头已定，或对分支管路进行压力损失平衡时，使用起来比较方便.2.假定流速法是以风管内空气流速作为控制目标，这个空气流速应按照噪声控制、风管本人的强度，并考虑运转费用等身分来进行设定.根据风管的风量和选定的流速，确定风管的断面尺寸，进而计算压力损失，再按各环路的压力损失进行调整，以达到平衡.各并联环路压力损失的绝对差额，不宜超出15%.当通过调整管径仍没法达到请求时，应设置调节安装.3.静压复得法（略，具体详见《实用供热空调设计手册》之11.6.3）对于低速机械送（排）风零碎和空调风零碎的水力计算，大多采取假定流速法和压损平均法；对于高速送风零碎或变风量空调零碎风管的水力计算宜采取静压复得法.工3种方法.2 通风、防排烟、空调零碎风管内的空气流速2.1 通风与空调零碎风管内的空气流速宜按表2-1采取风管内的空气流速（低速风管）表2-1注：1 表列值的分子为推荐流速，分母为最大流速.2.2 有消声请求的通风与空调零碎，其风管内的空气流速宜按表2-2选用风管内的空气流速（m/s）表2-2注：通风机与消声安装之间的风管，其风速可采取8~10m/s.2.3 机械通风零碎的进排风口风速宜按表2-3机械通风零碎的进排风口空气流速（m/s）表2-32.4暖通空调部件的典型设计风速，按表2-4采取.暖通空调部件的典型设计风速（m/s）表2-42.5送风口的出口风速，应根据建筑物的使用性质、对噪声的请求、送风口方式及安装高度和地位等确定，可参照表2-5及表2-6的数值.表2-5 各类送风口的出口风速表2-6 散流器颈部最大风速（m/s ）2.6回风口的风速，可按表2-7选用；当房间内噪声尺度请求较高时，回风口风速应适当降低.表2-7 回风口吸风速度2.7高速送风零碎中风管内的最大答应风速，按表2-5采取.高速送风零碎中风管内的最大答应风速 表2-82.8 机械加压送风零碎、机械排烟零碎及机械补风零碎采取金属管道时，风速不宜大于20m/s ；采取非金属管道时，风速不宜大于15m/s ；机械排烟口风速不宜大于10m/s ；机械加压送风零碎送风口风速不宜大于7m/s.2.9 天然通风的进排风口风速宜按表2-6采取.天然通风的风道风速宜按表2-7采取.天然通风零碎的进排风口空气流速（m/s）表2-9天然进排风零碎的风道空气流速（m/s）表2-103 风管管网总压力损失的估算法3.1 通风空调零碎的压力损失（包含摩擦损失和局部阻力损失）应通过计算确定.普通的通风和空调零碎，管网总（3-1）式中L＜10000m3/h时，；风量≥10000m3/h速查风管计算表确定.l——风管总长度，是指到最远送风口的送风管总长度加上到最远回风口的回风管总长度，m；k——全部管网局部压力损失与沿程压力损失的比值.弯头、三通等配件较少时，k=1.0~2.0；弯头、三通等配件较多时，k=3.0~5.0.3.2.通风、空调零碎送风机静压的估算送风机的静压应等于管网的总压力损失加上空气通过过滤器、喷水室（或表冷器）、加热器等空气处理设备的压力损失之和，可按表3-1给出的推荐值采取.推荐的送风机静压值表3-13.3 机械加压送风零碎管网的总阻力损失应包含防烟楼梯间、前室、消防前室、合用前室、封闭出亡层的正压值.其中防烟楼梯间正压值为40~50Pa；前室、消防前室、合用前室、封闭出亡层的正压值为25~30 Pa.4 沿程压力损失的计算4.1 通过公式计算沿程压力损失4.1.1 风量通过圆形风管的风量L（m3/h）按下式计算：L=900πd2V （4-1）式中d——风管内径，m；V——管内风速，m/s.通过矩形风管的风量L（m3/h）按下式计算：L=3600abV （4-2）式中 a，b——风管断面的净宽和净高，m.4.1. 2 风管沿程压力损失Pa），可按下式计算：（4-3）式中Pa/m；l——风管长度，m.4.1.3 单位管长沿程摩擦阻力（4-4）式中kg/m3；m；对于圆形风管：对于非圆形风管：例如，对于矩形风管：对于扁圆风管：F——风管的净断面积，m2；P——风管断面的湿周，m；a——矩形风管的一边，m；b——矩形风管的另一边，m；A——扁圆风管的短轴，m；B——扁圆风管的长轴，m.（4-6）式中 K——风管内壁的绝对粗糙度，m；（4-7）4.2 通过查表计算沿程压力损失查表计算：可以按规定的制表条件事先算就单位管长4-3）算出该段风管的Pa）了.上面介绍与计算表有关的内容.风管规格取自国家尺度《通风与空调工程施工质量验收规范》（GB 50243-2002) .注：矩形风管的长、短边之比不宜大于4，最大不该超出10.设空气处于尺度形态，即大气压力为101.325kPa，温度为20.其他风管的内壁绝对粗糙度见表4-1.风管内壁的绝对粗糙度 4-14.2.2单位长度沿程压力损失的尺度计算表详见《实用供热空调设计手册》表11.2-2、11.2-3.非尺度断面的金属风管，使用尺度计算表的步调如下： 4.2.3.1.1.算出风管的净断面积F（m2）；4.2.3.1.2根据风管的净断面积F和风管的计算风量，算出风速V（m/s）；4.2.3.1.3按公式（4-5）求出风管当量直径de（m）；4.2.3.1.4最初，根据风速V和当量直径de查圆形风管尺度计算表，得出该非尺度断面风管的单位长度摩擦阻力.位长度摩擦阻力值，可以先查风管尺度计算表，以后乘以表4-2给出的批改系数.绝对粗糙度的批改系数表4-2当风管内的空气处于非尺度形态时，风管单位长度摩擦阻力实际值的确定方法是：先由计算表查出的风管单位（4-8）式中 Pb——实际大气压，kPa；t——风管内的空气温度，℃.5 风管的局部压力损失计算5.1 局部压力损失当空气流经风管零碎的配件及设备时，因为气流流动方向的改变，流过断面的变更和流量的变更而出现涡流时发生了局部阻力，为克服局部阻力而惹起的能量损失，成为局（5-1）式中V——风管内部局部压力损失发生处的空气流速，m/s；kg/m3.通风、空调风管零碎中发生局部阻力的配件，次要包含空气进口、弯管、变径管、三（四）通管、风量调节阀和空气出口等.确定的.选用局部阻力系数计算局部压力损失时，必须采取.须要说明的是，局部压力损失沿着风管长度上发生，不克不及将它从摩擦损失平分离出来.为了简化计算，假定局部压力损失集中在配件的一个断面上，不考虑摩擦损失.只要对长度相当长的配件才必须考虑摩擦损失.通常，利用在测量风管长度时从一个配件的中间线量到下一个配件的中间线的法子，来计算配件的摩擦损失.对于那些靠得很近的（间距小于6倍水力直径）成对配件，进入后面一个配件的气流流型与用来确定局部压力损失的气流流型的条件有所分歧.出现这类情况时，就没法利用这个阻力系数数据.5.2 局部阻力系数5.2.1通风空调风管零碎经常使用配件的局部阻力系数见《实用供热空调设计手册》之11.3.2节.5.2.2 各类风口阻力损失详见国标图集《风口选用与安装》（10K121）.5.2.3各类风阀阻力损失详见国标图集《风阀选用与安装》（07K120）.。

风路系统水力计算1 水力计算方法简述目前，风管常用的的水力计算方法有压损平均法、假定流速法、静压复得法等几种。

1.压损平均法（又称等摩阻法）是以单位长度风管具有相等的摩擦压力损失m p 为前提的，其特点是，将已知总的作用压力按干管长度平均分配给每一管段，再根据每一管段的风量和分配到的作用压力，确定风管的尺寸，并结合各环路间压力损失的平衡进行调整，以保证各环路间的压力损失的差额小于设计规范的规定值。

这种方法对于系统所用的风机压头已定，或对分支管路进行压力损失平衡时，使用起来比较方便。

2.假定流速法是以风管内空气流速作为控制指标，这个空气流速应按照噪声控制、风管本身的强度，并考虑运行费用等因素来进行设定。

根据风管的风量和选定的流速，确定风管的断面尺寸，进而计算压力损失，再按各环路的压力损失进行调整，以达到平衡。

各并联环路压力损失的相对差额，不宜超过15%。

当通过调整管径仍无法达到要求时，应设置调节装置。

3.静压复得法（略，具体详见《实用供热空调设计手册》之11.6.3）对于低速机械送（排）风系统和空调风系统的水力计算，大多采用假定流速法和压损平均法；对于高速送风系统或变风量空调系统风管的水力计算宜采用静压复得法。

工程上为了计算方便，在将管段的沿程（摩擦）阻力损失m P∆和局部阻力损失j P∆这两项进行叠加时，可归纳为下表的3种方法。

将m P∆与j P∆进行叠加时所采用的计算方法2 通风、防排烟、空调系统风管内的空气流速2.1 通风与空调系统风管内的空气流速宜按表2-1采用风管内的空气流速（低速风管）表2-1注：1 表列值的分子为推荐流速，分母为最大流速。

2.2 有消声要求的通风与空调系统，其风管内的空气流速宜按表2-2选用风管内的空气流速（m/s）表2-2注：通风机与消声装置之间的风管，其风速可采用8~10m/s。

2.3 机械通风系统的进排风口风速宜按表2-3机械通风系统的进排风口空气流速（m/s）表2-32.4暖通空调部件的典型设计风速，按表2-4采用。

风系统水力计算书
一、计算依据
假定流速法：假定流速法是以风道内空气流速作为控制指标，计算出风道的断面尺寸和压力损失，再按各环路间的
静压复得法：本方法适用于静压不变的有分支均匀送风风道的设计与计算.利用风管分支处复得静压来克服该管段的
阻力平衡法：通风系统中，若任何节点的第i段支管阻力损失△Pi等于并联管网管段的阻力损失ΣPi-1时，则按这种方法来确定风道的断
二、计算公式
a.管段压力损失 ＝ 沿程阻力损失 ＋ 局部阻力损失 即：ΔP = ΔPm ＋ ΔPj。

b.沿程阻力损失 ΔPm = Δpm×L。

c.局部阻力损失 ΔPj =0.5×ζ×ρ×V^2。

d.摩擦阻力系数采用柯列勃洛克-怀特公式计算。

三、计算结果
1、风系统1(假定流速法)
a.风系统1水力计算表
b.风系统1最不利环路
风系统1最不利环路为通过管段0-1-2-3-4-5-6-7的环路，最不利阻力损失为362.83Pa。

c.风系统1环路分析
设计软件: 鸿业暖通空调设计软件9.0.20120829
计算时间: 2014-05-17 01:29
路间的压损差值进行调整，以达到平衡。

管段的阻力,根据这一原则确定风管的断面尺寸。

i-1时，则按这种方法来确定风道的断面尺寸及阻力损失。

二、计算公式 a.管段压力损失 ＝ 沿程阻力损失 ＋ 局部阻力损失 即：ΔP = ΔPm ＋ ΔPj。 b.沿程阻力损失 ΔPm = Δpm×L。 c.局部阻力损失 ΔPj =0.5×ζ×ρ×V^2。 d.摩擦阻力系数采用柯列勃洛克-怀特公式计算。
三、计算结果 1、风系统1(假定流速法) a.风系统1水力计算表
风系统1(分流)
风速(m/s)
比摩阻 (Pa/m)
局阻系数
7.64
1.19
0.76
1.11
0.03
27.78
5.90
0.73
0.34
1.38
0.06
9.00
4.17
0.38
1.46
1.38
0.06
7.74
3.47
0.29
1.04
1.11
0.03
3.89
3.26
0.27
0.83
1.11
0.03
0.25
117.52 9.24
设计软件: 鸿业暖通空调设计软件10.0.20160629 计算时间: 2018-04-28 15:38
计算书
损失，再按各环路间的压损差值进行调整，以达到平衡。 复得静压来克服该管段的阻力,根据这一原则确定风管的断面尺寸。 损失ΣPi-1时，则按这种方法来确定风道的断面尺寸及阻力损失。
总阻力 (Pa) 31.68 20.61 10.24 10.35 16.58 8.91 8.80 52.98 6.50 50.29 1.50 8.91 51.57 4.08 50.10 50.10 50.10 50.10
支管阻力 (Pa)
129.49 20.61 97.81 60.45 87.57 59.02 70.98 52.98 62.18 50.29 55.68 59.02 51.57 54.19 50.10 50.10 50.10 50.10
