变电站封闭式开关柜防潮治理措施发布时间：2021-10-27T05:17:36.696Z 来源：《中国电业》2021年第16期作者：吴定亮龙翱翔薛涛[导读] 变电站封闭式开关柜的结构紧凑，而且南方一些地区广泛存在空气湿度过大的情况，潮湿紧凑环境会造成腐蚀生锈，降低设备的使用寿命，也能使开关触头导电部分因生锈降低导电性能，更为严重的是由于相对湿度过高和柜内凝露现象发生柜内绝缘击穿事故，造成设备损坏和跳闸，因此如何保证变电站高压开关柜运行的可靠性和安全性至关重要。
吴定亮龙翱翔薛涛贵州电网有限责任公司，贵州铜仁 554300摘要变电站封闭式开关柜的结构紧凑，而且南方一些地区广泛存在空气湿度过大的情况，潮湿紧凑环境会造成腐蚀生锈，降低设备的使用寿命，也能使开关触头导电部分因生锈降低导电性能，更为严重的是由于相对湿度过高和柜内凝露现象发生柜内绝缘击穿事故，造成设备损坏和跳闸，因此如何保证变电站高压开关柜运行的可靠性和安全性至关重要。
本文主要就变电站封闭式开关柜防潮除湿问题进行分析，并提出了防范开关柜湿度升高的策略，期望对消除高压开关柜故障隐患有所帮助。
关键词封闭式开关柜；湿度；防潮；措施2 高压配电室防潮除湿及治理当前，为了解决高压开关柜湿度过大的问题，主要采用三种措施。
一是堵，减少高压室与室外、电缆沟与室外连通的通道。
二是疏，保证电缆沟与室内、柜内与室内有空气交换的通道。
三是加装除湿机和空调配合除湿，对受潮严重的开关柜还可采用热风机加热的临时处理措施。
2.1 开关柜改造柜内装设加热器是高压开关柜防潮除湿非常有效的手段。
要想防止高压开关柜中产生凝露，就要使开关柜内部的温度始终高于露点温度，并尽可能地降低开关柜内部的相对湿度，这样可以有效地防止凝露产生。
为了保证开关柜内部的温度始终比开关柜外部温度高，同时还要兼顾到省电和节能，可采用多个温度传感器对开关柜外壁温度、开关柜内壁温度以及开关柜内部各设备隔间的温度分别进行测量，并通过智能化控制，以调节开关柜内部温度始终比开关柜外部温度要至少高 2~3℃，从而消除开关柜内部产生凝露的条件，达到防止凝露的目的。
天津市某110kV变电站电力设备整体除湿方案摘要：开关柜、母线桥架、端子箱等电力设备是变电站的最基本的电力设备，但是随着运行年限的增加和部分组部件老化的加剧，运行缺陷或隐患日益凸显，主要是运行环境潮湿和空气绝缘距离较小两方面原因。
本文主要介绍了某110kV变电站的潮湿解决方案一、前言：赛普瑞电气运行环境治理团队应当地供电公司邀请解决某110kV变电站开关柜、母线桥架等电力设备的潮湿问题。
二、现场勘察该110kV变电站位于天津市西北部，海河水系中下游，气候为暖温带大陆性半湿润季风气候。
年平均气温为11.6度，1月平均气温为-5.1度，7月平均气温为26.1度。
年平均降水量为606毫米，四季温湿度差较大。
该110kV变电站内有2台主变，35kV高压室内有开关柜及母线桥架，一楼共8面开关柜、3路母线桥架;二楼共11面开关柜、2路母线桥架。
高压室每层约300平方米，配有通风风扇及空调。
该变电站采用室内站设计，电源进出线间隔及主变间隔引线基本采用封闭母线桥架形式进行连接，随着运行年限的增加和部分组部件老化的加剧，运行缺陷或隐患日益凸显。
现场照片：图1 一楼---35kV开关室图2 二楼---35kV开关室图3 通风风机【一楼】图4 门窗、空调三、凝露原因分析1.变电站高压室均设置有门、窗、通风风机，部分位置密封不严，对于防潮防湿存在影响。
2.室内虽已加装了空调，但对室内除湿效果不明显。
雨季或外界环境湿度较高时，墙壁透气栅和门窗缝隙使高压室内空气与外界空气直接相通，户外高湿度的空气直接渗透进高压室，室内湿度增大。
且部分潮湿空气易沿柜体缝隙进入开关柜。
3.柜内湿度较高、温差较大时，会使柜体内的环境空气的不饱和水蒸气瞬间饱和，在柜内元件上形成凝露。
4.开关柜与母线桥架相通，柜内大多都安装有加热驱潮装置，柜内潮湿空气经加热继续向上蒸发，进入开关柜上方的母线桥架，而母线桥架内无任何加热或驱潮装置，虽然母线筒开设有不同形式的通风孔，但由于其大多设在母线筒两侧，而且相对较小，母线筒内外气压相同，利用自然通风的原理实现通风驱潮的用意基本达不到，不能实现良好的通风驱潮作用。
变电站户外端子箱防潮措施提升方案及应用分析发布时间：2022-12-09T07:46:28.979Z 来源：《中国电业与能源》2022年14期作者：林曦[导读] 本文结合变电站端子箱受潮原因，探索了户外端子箱受潮问题的解决方案。
林曦（广东电网有限责任公司广州供电局，广东广州 510000）摘要本文结合变电站端子箱受潮原因，探索了户外端子箱受潮问题的解决方案。
结合改进后户外端子箱实际运行情况，并通过观测实践及监测数据分析，确认了方案的实施成果。
关键词户外端子箱，防潮1 引言端子箱作为一次设备与二次设备的中间联通节点，对变电站安全稳定运行、保证供电可靠性起到至关重要的作用。
南方地区在梅雨季节、“回南天”等气候条件下，空气相对湿度长时间保持在较高范围，户外端子箱受潮现象普遍存在。
端子箱长时间受潮容易引起二次端子短路击穿、构件锈蚀、继电器老化等一系列问题，对设备运行带来严重威胁，因此而产生的事故事件屡见不鲜［1－3］。
2 户外端子箱受潮原因及当前防范对策端子箱受潮的根本是由于温度与湿度变化导致空气含水量降低。
气温越低，空气含水量量越少，气温低于凝露点时，空气中多余的水气凝结析出形成凝露。
因此，降低箱体内的湿度水平及控制温度剧烈变化是防止端子箱受潮的根本手段。
目前普遍采用的防潮措施有以下几种：1、采用高质量箱门密封条，防止密封条老化变形后，大雨天气雨水渗入箱内；2、加强端子箱底部封堵，防止电缆沟内高湿度空气进入端子箱内；3、安装加热器，维持端子箱内温度，提高空气含水量，同时加快箱内水分蒸发。
以上几种手段在一定程度上能提高端子箱防潮水平，但由于如箱门关闭不紧密、电缆进线封堵效果不理想、加热器不能降低湿度等因素的存在，端子箱受潮问题始终未得到彻底有效解决。
3 户外端子箱防潮措施提升方案针对端子箱受潮的问题，传统方法已难以满足日益提升的运行需要，采用新的技术手段势在必行。
现选取了某变电站作为试点，对全站户外式端子箱进行升级改造，做出了以下改进措施。
工程师支招：变电站如何在雨季防潮
时下，我国各省份又到了雨季。
阴霾天气和潮湿环境容易使变电设备出现不同程度的风湿病，影响电网健康运行。
笔者基于多年从业经验，结合变电站实际运行维护问题，对这些设备进行病理分析，并提出解决办法以供读者参考。
一：端子箱受潮进水
雨季室外开关端子箱内容易潮湿凝露积水，会导致直流二次回路对地绝缘电阻下降，严重时会形成直流正电源或负电源接地。
如果造成直流两点接地，则引起直流保险熔断，保护拒动或误动，甚至损坏设备，引发事故。
解决措施：1.在开关箱子箱体两侧装上专用通风孔，可形成对流风，起到降
温作用，保证箱体内部元件干燥，要注意防雨和防止小动物进入。
2.在端子箱
门边框处加装橡胶条，增加箱门密封性，防止雨水从箱门渗入端子箱内。
3.在
开关端子箱内安装防凝露除湿加热控制器，在雨季潮湿环境时使用，防止凝露造成绝缘降低和短路故障。
4.对端子箱进行改造，使用不锈钢材料，防止发生
锈蚀导致渗水。
5.定期对端子箱进行检查，发现异常及时维护。
二：绝缘子发生污闪
雨季空气湿度变大，绝缘子表面的污染物被湿润，其表面导电率剧增，可以使绝缘子在工频电压下就发生闪络。
电力设备污闪伴随的强力电弧易导致电气设备被损坏，易造成大面积停电，严重影响电力系统安全运行。
解决措施：1.定期清扫绝缘子，特别是在雨季来临前，可结合春季检修设备
停役时进行。
2.在绝缘子表面涂有机硅油等防污涂料，来增强其抗污能力。
3. 对出现裂缝的绝缘子进行及时更换，防止绝缘强度进一步降低。
4.定期对绝缘
子进行检查，阴雨或大雾天气时应安排特巡。
变电站户外箱柜防潮分析及措施背景介绍变电站的户外箱柜主要用于存放电缆、电缆头、电缆附件和绝缘子等设备，这些设备都需保持干燥，避免受潮受损。
尤其在阴雨天气条件下，户外箱柜的防潮工作更为重要，因为潮湿的气候不仅会影响设备的寿命，还会对电站的正常运行产生负面影响。
防潮分析户外箱柜防潮主要涉及到防水、防潮、通风等多个方面的工作。
在这方面，我们可以分析从以下两个方面分析户外箱柜的防潮工作：环境因素变电站的户外箱柜放置在室外环境下，暴晒和雨淋等天气因素是造成箱柜潮湿的主要原因。
另外，变电站周边的地面环境也可能加剧箱柜潮湿的情况。
所以在选址设置箱柜时，应该考虑环境因素对箱柜防潮的影响。
设备因素除了周边环境的因素，箱柜本身的材料、设计、安装等因素也会对箱柜的防潮工作产生影响。
在选择箱柜材料时，应该选择具有防潮、防水性能的材料，箱柜的设计也要尽量避免积水和潮湿环境的产生。
防潮措施针对以上的分析，为了保证户外箱柜的防潮工作，我们需要采取以下措施：环境控制首先，应该从变电站周边环境方面抓起，注意地面排水，避免积水；控制周边植被的种植密度，保证箱柜周边的空气流通。
另外，在暴雨天气时，可借助临时篷顶等措施对箱柜进行遮挡，杜绝雨水的渗透。
设备改进选择具有防水、防潮性能的材料，对箱柜进行加固加密，并采取防潮、防震措施。
保持箱柜的通风和排湿通畅，确保箱柜内部的干燥。
周期性维护周期性的维护和检查是保证箱柜防潮功能的重要手段。
定期清理箱柜内部的碎屑和水迹，在检查箱柜内部防潮、排湿设备是否正常工作。
总结变电站户外箱柜防潮分析及措施需要从多个方面考虑，在环境、设备和维护方面都需要采取相应的措施。
每年雨季来临前，要对箱柜进行一次全面的检查和维护，保证箱柜的正常运行。
变电站设备防火、防汛、防风、防寒、防高温、防潮、防毒、防雷、防小动物措施依据国家电网公司变电标准化管理规定的要求,特制定变电站设备防火、防汛、防风、防寒、防高温、防潮、防毒、防雷、防小动物措施.一、设备防火措施1、变电站应按照消防法规要求配备足够的消防器材和消防设施，配备的数量、种类由公司行政保卫部决定。
2、消防器材应存放在重点防火设备的附近,且不易损坏的地点或消防柜内.3、有关消防的自动报警和灭火系统要定期检查、测试，灭火系统每年定期试验一次。
4、所有消防专用设备不得任意改装或挪作它用.每半年应对干粉，1211，二氧化碳等充气灭火器进行一次重点检查.过期或失效的灭火器要及时更换、补充。
对消防器材要实行定置管理。
5、运维人员及保值守员应定期接受消防知识培训，建立义务消防小组，并组织消防演习活动和消防知识学习，熟悉消防设施和器材的性能和适用范围，掌握其使用方法，熟知火警电话及报警方法，掌握自救逃生知识和技能。
6、变电站发生火灾时，当值值班长必须按我站消防事故预案立即组织扑救，并向上级有关部门汇报，重大火灾事故应即时通知消防队进行扑救，同时拔打电话119进行火灾报警。
当电气设备发生火灾时应先报告当值班长和相应调度机构，并立即将有关设备的电源切断，采取紧急隔停措施。
二、设备防汛措施1、变电站内应根据需要配备适量的防汛设备和防汛物资，防汛设备在每年汛前要进行全面的检查、试验,处于完好状态;防汛物资要专门保管，并有专门的台帐。
2、雨季来临前,对可能积水的地下室、电缆沟、电缆隧道及场区的排水设施进行全面检查和疏通，做好防进水和排水措施。
3、定期检查开关、瓦斯继电器等设备的防雨罩应扣好。
4、下雨时对房屋渗漏、下水管排水情况进行检查。
5、雨后检查地下室、电缆沟、电缆隧道等积水情况，并及时排水，设备室潮气过大时做好通风.6、端子箱、机构箱等室外设备箱门应关闭,密封良好。
三、设备防风措施1、变电站根据地区气候特点每年只有在春、冬季时才会有教其它季节风大些，但不会超过6级以上，所以户外设备不会受太风力的侵害。
探讨变电站户外箱柜防潮分析及措施摘要：变电站是电力系统中重要的组成部分，其户外箱柜多露天布置，在箱柜内部，电气设备与电子元器件大量的装设，以实现变电站的各项功能，保证电力正常供应。
通常，变电站户外箱柜内的设备运行时，要求运行环境具有较高的干燥程度，以减少误动等故障的发生，并延长设备的使用使命。
关键词：变电站；户外箱柜；防潮；措施一、变电站户外箱柜潮湿的形成原因1.1箱柜内渗入雨水断路器、隔离刀闸传动杆引入机构箱等箱柜内部时，多从顶部进行，引入后要在接触面开展封堵工作，当封堵不严时，遇到雨水天气，雨水会渗入到箱柜内部，引发潮湿。
若端子箱等柜体存在空洞或密封条老化，也会导致雨水渗入。
另外，变电站有些户外箱柜在生产期间，会使用相应的防水密封材料，随着户外箱柜使用时间的延长，受到维修保养工作不到位等因素的影响，出现开裂、失效情况，雨水天气时也会出现户外箱柜内渗入雨水的问题。
若箱柜顶部存在穿孔螺栓等，运行时间延长后，受雨水侵蚀，螺栓可能存在锈蚀松动现象，雨水也存在渗入的可能性。
户外箱柜内渗入雨水后，水珠或积水形成，导致柜内干燥程度降低，形成潮湿问题。
1.2柜体内外温度差异户外箱柜若进入存在于电缆沟道中的潮气后，因继电器、低压电气回路均处于运行当中，电气元件发热，导致柜体内与柜体外的温度存在较大的差异。
如果箱柜外部的温度低于箱柜内部的温度，凝露会形成于箱柜的内壁、顶部或背板处，箱内设备均处于不干燥的环境中运行，凝结的水珠在重力的作用下，若滴落至运行的端子排上，会造成二次回路的短路或接地，甚至造成电气设备的误动，危害极大，给电力设备安全稳定运行构成了极大的威胁。
户外箱柜常投、短投功率配置不合理，无温度控制下，户外箱柜加热器若出现投退，运行时间过长后，箱柜内部与箱柜外部所具备的温度差异会被加剧，凝露现象形成。
通常，秋冬季节、梅雨季节较易发生此种现象。
实际上，户外箱柜凝露现象与汽车玻璃凝露现象是基本一致的。
箱柜内部进入潮气或水滴后，如果户外箱柜中没有通风孔或排水孔，也会导致湿气或水滴无法排除，造成其在箱柜内部滞留，积水逐步形成，危害箱柜内部的电气设备运行安全性。

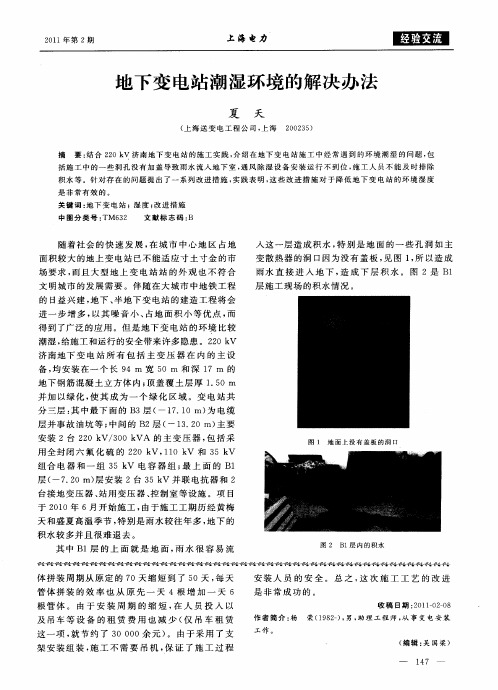

1.1.1.变电站防潮工程施工方案
夏季梅雨季节来临，高压室湿度高达95%以上，凝露常常引起高压柜内电气放电，甚至造成开关柜爆炸。
高压室电气设备长时间在高潮高湿环境中运行，极易造成各种金属材料严重锈蚀，最直接的危害是造成开关柜拒动及影响刀闸的正常操作。
变电站防潮防湿的关键场所是变电站的高压室，高压室通常布置在变电站一楼，地表潮气、电缆沟潮气汇集后，造成高压室湿度非常大，严重影响电气设备的安全运行。
1.1.1.1. 变电站温湿度计、除湿机、空调的配置
1、温湿度计是监测环境温度和湿度的表计，能很好的监测约80平方米面积封闭的室内环境变化。
变电站内的主控室、计算机室、继电保护小室、高压室、电容器室、通信室、站用电室、蓄电池室、交直流配电室、安全工器具室、备品备件室、资料室等根据面积大小应设置1~3块温湿度计。
2、对温湿度有要求的室内场所，应配置除湿机或有除湿功能的空调，如安全工具室、保护室、高压室等。
1.1.1.
2. 安全工器具室的防潮办法
1、根据安全工器具的存放要求，室内应长期保持较高干燥度，要求室内相对湿度应不大于60%。
若相对湿度大于60%时，必须及时打开室内的驱潮设备(如红外线驱潮灯、除湿机、空调机等)，确保室内工器具保持干燥不潮湿。
2、除湿机正常运行时一般设定在湿度60%自动启动，风速设定为中风。
若室内相对湿度仍大于60%时，设定在湿度40%连续启动或湿度50%自动启动，除湿机风速设定为高风。
3、智能安全工具柜正常运行时一般设定为温度20℃、湿度60%启动。
4、对于装没有除湿机的，必须定期检查，及时倒掉除湿机水箱内的水，防止水满溢出。
5、交接班、巡视时应检查驱潮设备(如红外线驱潮灯、除湿机、空调机等)在完好状态，若有损坏，必须及时汇报，以便及时更换或修理。
6、安全工器具室严禁开窗，并随手关门。
7、梅雨季节、潮湿天气，应采用干扫方式进行安全工器具室的清洁工作。
1.1.1.3. 主控室、继电保护小室、高压室、电容器室的防潮办法
1、主控空(包括继电保护)、继电保护室温宜控制在10℃-26℃:主控室(不包括继电保护)、高压空、电容器室温宜不宜超过35℃。
在室温符合要求时，应考虑对室内空调进行轮换使用。
2、每年5-11月，主控室、继电保护小室的空调一般设置为“制冷档”、温度为20℃、风量设为“中档”。
(可根据实际需要设为“高档”或“低档”)。
每年5-11月，高压室、电容器室的空调一般设置为“制冷档”、温度为26℃、风量设为“口档”(可根据实际需要设为“高档”或“低档”)。
3、每年12月--次年4月，主控室、继电保护小室、高压室、电容器室一般设置为抽湿、风量设为“中”。
4、在梅雨季节及环境相对湿度大于70%时，主控室、通信机房、继电保护小室、高压室、电容器室严禁开窗，进出时应随手关好门。
5、巡视检查时，应检查室内空调机是否完好，若有损坏，需及时汇报处理。
1.1.1.4. 端子箱、机构箱(开关/刀闸)、汇控箱、电源箱、检修电源箱的防潮办法
1、端子箱、机构箱(开关/刀闸)、汇控箱、电源箱、检修电源箱门平常应关严上锁。
2、端子箱、机构箱(开关/刀闸)、汇控箱、电源箱、检修电源箱的电缆入口必须封堵严密。
3、在暴雨、大雾等特殊气象条件下(气象条件以气象台发布信息为准)，220kV及以上变电站应在发生特殊气象的前后进行一次特巡。
4、对于仅有手动或直热型的驱潮装置，每年12月--次年4月打在“投入”位置，其余时间打在“退出”位置。
如巡视检查发现该设备存在受潮或水珠现象，则手动投入驱潮装置，并在抄起会水珠消除后退出。
5、对于有“手动/自动”功能温湿控器的驱潮装置，正常情况下设为“自动”位置。
如巡视检查发现该驱潮装置的自动功能失效，则退出该驱潮装置并报缺陷。
6、温湿控器的整定规定如下:
1）对于同时具有湿度及温度启动功能的温湿控器，其设定为:相对湿度达到75%时启
动，60%时返回;温度低于10℃时启动，高于20℃时返回。
2）对仅有湿度启动功能的温控器，其设定为:相对湿度达到75%时启动，60%时返回。
3）对仅有温度启动功能的温控器，其设定为:温度达到10℃时启动，20℃时返回。
4）温湿控器出厂时已设定且为不可调的，在运行过程中不须调节。
1.1.1.5. 全面防潮的措施
1、变电站主控室防潮措施
变电站主控室配有带有除湿功能的空调，使其室内温度控制在在10℃-26℃。
定期对空调室内机进行巡视检查，如有问题及时报修。
2、高压室防潮措施
1）对电缆沟和开关柜孔洞进行封堵。
对进出高压室的电缆沟应采用防水和封堵措施，保证高压室电缆沟内外隔绝，防止电缆沟的积水流入高压室。
同时，对每个柜的电缆穿孔进行封堵，防止电缆沟潮气直接侵入到高压室开关柜设备上。
在每年雨季来临前由运行值班人员进行全面检查。
2）对高压室门窗、外墙进行检查，要求现有门窗密封状祝良好，墙体无渗漏，防止雨水飘入高压室或户外潮气渗入。
3）对高压室户内屋顶进行检查，要求无渗漏。
同时，对母线排外露在柜顶的高压室，屋顶内层不宜使用石灰粉刷，防止因潮气引起石灰层脱落而掉落在开关柜顶上。
4）在雨季高湿度时段，紧闭高压室的门窗，且不宜开启通风装置。
5）检查轴流风机户外叶片，要求其在轴流风机未工作时，叶片处于闭合状态，防止潮气通过轴流风机渗透进高压室。
6）对高压室百叶窗加装玻璃窗。
在户外湿度较大时，关闭这些窗户，阻止户外潮湿空气侵入;在正常天气条件下，玻璃窗保持敞开，以保证高压室的通风散热。
对于无人值守变电站，可以加装自动开窗机，根据室内湿度大小自动开启、关闭玻璃窗，也可人工遥控。
7）在设计上，对于开关柜单列布置的高压室，百叶窗不宜采用两侧对称布置，以避免湿空气形成对流。
8）安装功率与室内空间大小相匹配的工业除湿机对室内空气进行除湿。
经济条件允许的话,可以在高压室安装集中控制装置，根据室内的温湿度，自动开启、关闭窗户和除湿机，则效果更佳。
3、端子箱、机构箱、汇控柜防潮措施
1）在端子箱、机构箱、汇控柜的内壁上面加上防潮垫。
若设置了防潮设施，要比未置防潮设施的端子箱要干燥很多.并且能确保在雨季的时候减少内壁冷疑积水现象。
2）端子箱、机构箱、汇控柜的密封问题。
端子箱上不可避免的有许多孔洞，在封堵孔洞时候应该采用的是防火板以及无机堵料伴随有机堵料的工艺流程。
在灌注的时候，无机堵料的良好流动性使得电料之间狭小的缝隙也能被填满.另外无机堵料在凝固之后，本身也具备一定的吸湿功能，达到防潮功能。
3）湿度控制风扇以及加热片更是防潮不可缺少的措施，在户外端子箱、机构箱、汇控柜进行改造，将全封闭式空间改造成带有防雨防尘功能的排气窗柜体，这样能快速的降低柜内的湿气，达到防潮的目的。
