安全栅的定义及主要功能

安全栅原理及使用介绍第一部分仪表防爆原理与本质安全技术1.爆炸发生的条件当下列三个条件同时满足时，爆炸就会发生：a)现场存在易爆物质，如易爆气体。

b)现场存在氧气。

c)现场存在引爆源，如足够能量的火花或足够高的物体表面温度。

2.仪表防爆原理显然，消除上述三个条件中的任何一个，就能防爆，由于氧气无处不在，难以控制，所以控制易爆气体、引爆源和控制爆炸范围为常用的防爆原理。

2.1.原理一、控制易爆气体人为地在危险现场营造出一个没有易爆气体的空间，将仪表安装其中。

典型代表为正压型防爆方法Ex p 。

工作原理是在一个密封的箱体内，充满不含易爆气体的洁净空气或惰性气体，并保持箱内气压略大于箱外气压，而将仪表安装在箱内。

常用于在线分析仪表的防爆和将计算机、PLC、操作站、打印机或其他仪表置于现场的正压型防爆仪表盘。

2.2.原理二、控制爆炸范围人为地将爆炸局限在一个有限的范围内，使该范围内的爆炸不至于引起更大范围的爆炸。

典型代表为隔爆型防爆方法 Ex d 。

工作原理是为仪表设计一个足够坚固的外壳或将仪表及电器安置在一个足够坚固的壳体内，严格地按标准设计，制造和安装所有的界面，使在机壳内发生的爆炸不至于引发机壳外危险性气体的爆炸。

显然这是一种苛刻的防爆方法，不仅设计和制造的规范极其严格，而且安装、接线和维修的操作规程也非常严格，容不得一点差错。

2.3.原理三、控制引爆源人为地消除引爆源，既消除足以引爆的火花，又消除足以引爆的仪表表面温升。

典型代表为本质安全防爆方法Ex i 。

工作原理是利用安全栅技术，将提供给现场仪表的电能量限制在既不能产生足以引爆的火花，又不能产生足以引爆的仪表表面温升的安全范围内。

依照中国国家标准和国际标准，当安全栅安全区一侧所接设备发生任何故障（不超过 250V电压）时，本质安全防爆方法能确保现场的防爆安全。

Ex ia级本质安全设备在正常工作、发生一个故障、发生两个故障时均不能点燃爆炸性气体混合物。

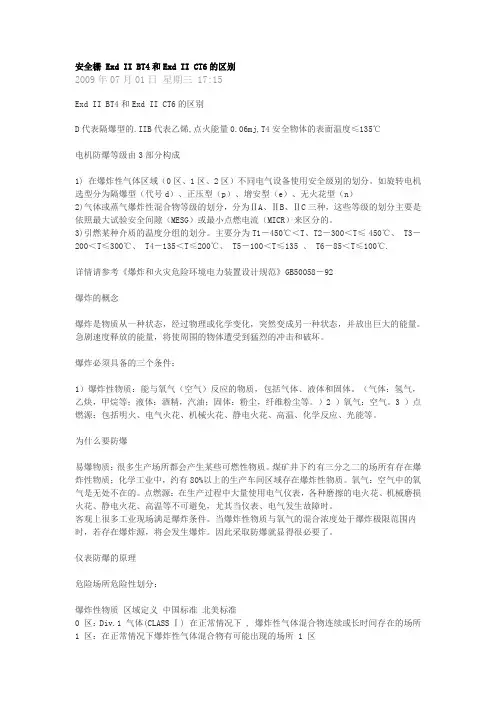

安全栅 Exd II BT4和Exd II CT6的区别2009年07月01日星期三 17:15Exd II BT4和Exd II CT6的区别D代表隔爆型的.IIB代表乙烯,点火能量0.06mj,T4安全物体的表面温度≤135℃电机防爆等级由3部分构成1) 在爆炸性气体区域（0区、1区、2区）不同电气设备使用安全级别的划分。

如旋转电机选型分为隔爆型（代号d）、正压型（p）、增安型（e）、无火花型（n）2)气体或蒸气爆炸性混合物等级的划分，分为ⅡA、ⅡB、ⅡC三种，这些等级的划分主要是依照最大试验安全间隙（MESG）或最小点燃电流（MICR）来区分的。

3)引燃某种介质的温度分组的划分。

主要分为T1－450℃＜T、T2－300＜T≤ 450℃、 T3－200＜T≤300℃、 T4－135＜T≤200℃、 T5－100＜T≤135 、 T6－85＜T≤100℃.详情请参考《爆炸和火灾危险环境电力装置设计规范》GB50058－92爆炸的概念爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。

急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。

爆炸必须具备的三个条件：1）爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。

（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘等。

）2 ）氧气：空气。

3 ）点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。

为什么要防爆易爆物质：很多生产场所都会产生某些可燃性物质。

煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中，约有80%以上的生产车间区域存在爆炸性物质。

氧气：空气中的氧气是无处不在的。

点燃源：在生产过程中大量使用电气仪表，各种磨擦的电火花、机械磨损火花、静电火花、高温等不可避免，尤其当仪表、电气发生故障时。

客观上很多工业现场满足爆炸条件。

当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发生爆炸。

随着石油、化工、煤炭、冶金等工业的迅速发展，一些易燃材料的处理引起了社会各界的重视。

这些场合通常含有如天然气、合成气、金属屑、碳尘、粉末、浆料、晶粒、纤维、飞扬物等这些材料，任何渗漏或溅出都可能形成一个爆炸性危险场所，为了工厂和人员的安全，必须确保这个环境的安全。

因此世界许多国家和地区对防爆电气产品实施防爆认证制度，防爆产品必须取得防爆认证，才允许在爆炸危险场所使用。

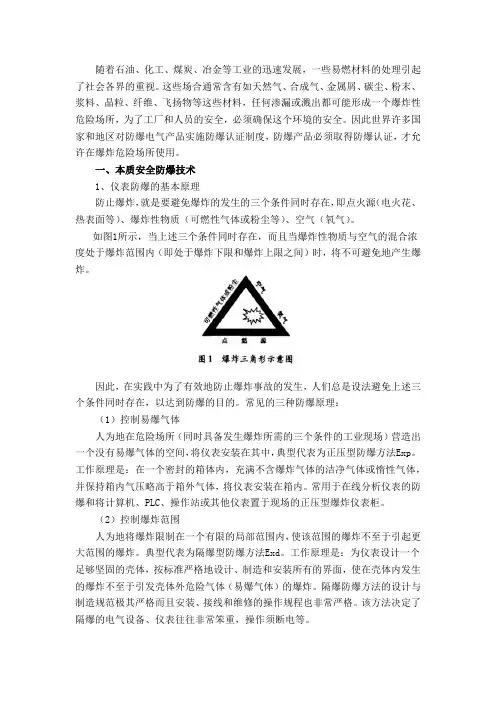

一、本质安全防爆技术1、仪表防爆的基本原理防止爆炸，就是要避免爆炸的发生的三个条件同时存在，即点火源（电火花、热表面等）、爆炸性物质（可燃性气体或粉尘等）、空气（氧气）。

如图1所示，当上述三个条件同时存在，而且当爆炸性物质与空气的混合浓度处于爆炸范围内（即处于爆炸下限和爆炸上限之间）时，将不可避免地产生爆炸。

因此，在实践中为了有效地防止爆炸事故的发生，人们总是设法避免上述三个条件同时存在，以达到防爆的目的。

常见的三种防爆原理：（1）控制易爆气体人为地在危险场所（同时具备发生爆炸所需的三个条件的工业现场）营造出一个没有易爆气体的空间，将仪表安装在其中，典型代表为正压型防爆方法Exp。

工作原理是：在一个密封的箱体内，充满不含爆炸气体的洁净气体或惰性气体，并保持箱内气压略高于箱外气体，将仪表安装在箱内。

常用于在线分析仪表的防爆和将计算机、PLC、操作站或其他仪表置于现场的正压型爆炸仪表柜。

（2）控制爆炸范围人为地将爆炸限制在一个有限的局部范围内，使该范围的爆炸不至于引起更大范围的爆炸。

典型代表为隔爆型防爆方法Exd。

工作原理是：为仪表设计一个足够坚固的壳体，按标准严格地设计、制造和安装所有的界面，使在壳体内发生的爆炸不至于引发壳体外危险气体（易爆气体）的爆炸。

隔爆防爆方法的设计与制造规范极其严格而且安装、接线和维修的操作规程也非常严格。

该方法决定了隔爆的电气设备、仪表往往非常笨重，操作须断电等。

（3）控制引爆源人为地消除点火源，既消除足以引爆的电火花，又消除足以引爆的热表面，典型代表为本质安全防爆方法Ex i。

安全栅基础知识目录一、基本概念 (2)1.1 安全栅的定义 (3)1.2 安全栅的作用 (4)二、工作原理 (4)2.1 电气隔离原理 (5)2.2 信号处理原理 (6)三、类型与结构 (7)3.1 一拖一安全栅 (8)3.2 一拖二安全栅 (9)3.3 四遥安全栅 (10)四、选型与配置 (12)4.1 选择依据 (13)4.2 配置步骤 (14)五、安装与调试 (16)5.1 安装要求 (16)5.2 调试方法 (17)六、维护与故障排除 (18)6.1 日常检查 (19)6.2 常见故障及处理 (20)七、安全规范与标准 (20)7.1 国家标准 (22)7.2 行业标准 (22)八、应用案例 (24)8.1 工业自动化领域 (25)8.2 电力系统领域 (26)九、发展趋势与展望 (27)9.1 技术创新方向 (28)9.2 市场前景分析 (29)一、基本概念也被称为安全隔离栅或者安全防护栅，在现代社会的工业、商业和家庭环境中扮演着重要的安全防护角色。

它是一种特定的设备或系统，用于阻止未经授权的人员或物体进入特定区域，同时允许授权人员安全、方便地通过。

安全栅的主要目的是确保特定区域的安全性和隐私性，防止潜在的风险和危险。

定义与功能：安全栅是一种物理障碍，用于隔离和划分区域，确保只有授权的人员和物体能够进入特定区域。

它通常配备有门禁系统、报警装置和监控设备等，以增强安全性和监控能力。

类型与结构：根据不同的应用场景和需求，安全栅有多种类型和结构。

常见的有围栏式安全栅、通道式安全栅、道路安全栅等。

它们可以是固定的也可以是移动的，可以是电子控制的也可以是机械控制的。

安全性与可靠性：安全栅的核心是其安全性和可靠性。

其设计需符合相关的安全标准，如防火、防撞击、防攀爬等，确保无法轻易被非法入侵。

安全栅还需配备报警系统和监控设备，能够在非法入侵发生时及时发出警报并通知相关人员。

应用场景：安全栅广泛应用于工业厂区、军事设施、监狱、住宅小区、公共设施等需要高度安全保障的场所。

常见的安全栅结构形式分为齐纳式和隔离式模版安全栅是一种常见的构造保护措施，用于在建筑物施工或其他工程施工过程中保护工人和周围的人免受潜在的危险。

常见的安全栅结构形式主要分为齐纳式和隔离式模板。

一、齐纳式安全栅1. 齐纳式安全栅的定义齐纳式安全栅是一种通常用于高层建筑施工的安全防护栅栏。

它由水平杆、立柱、跳板和防护网等组成，通常固定在建筑物的立柱或层板上。

2. 齐纳式安全栅的结构特点齐纳式安全栅由水平杆和立柱构成，可以有效地防止人员从高处坠落。

其结构特点如下：- 水平杆：水平杆通常由钢管或者钢板制成，具有足够的强度和刚度，以保证人员的安全。

- 立柱：立柱通常由钢管制成，固定在建筑物的立柱上，支撑和固定整个安全栅。

- 跳板：跳板是安装在水平杆之间的工作平台，用于施工人员进行工作和行走。

- 防护网：防护网通常由耐候钢丝绳编织而成，具有一定的强度和弹性，可以有效地阻止人员从高处坠落。

3. 齐纳式安全栅的应用齐纳式安全栅广泛应用于高层建筑的施工过程中，可以提供安全的工作平台和防护措施，防止人员从高处坠落。

在安装和使用过程中，需要遵守相关的安全规范和操作规程，确保施工人员的安全。

二、隔离式模板安全栅1. 隔离式模板安全栅的定义隔离式模板安全栅是一种常见的施工安全栅，用于隔离施工区域和行人通道，保护施工现场的安全。

它通常由立柱、栅格、缆绳和支撑杆等组成。

2. 隔离式模板安全栅的结构特点隔离式模板安全栅具有以下结构特点：- 立柱：立柱通常由铁管制成，在施工现场固定，并起支撑和固定作用。

- 栅格：栅格通常由钢丝网或者塑料网制成，具有一定的强度和耐用性，起到隔离和防护的作用。

- 缆绳：缆绳通常用于连接立柱和栅格，以保证整个隔离式安全栅的稳定性和牢固性。

- 支撑杆：支撑杆通常用于增加安全栅的高度和稳定性，使其适用于不同的施工现场。

3. 隔离式模板安全栅的应用隔离式模板安全栅广泛应用于建筑、道路施工和其他工程施工过程中，用于隔离施工区域和行人通道，确保施工现场的安全。

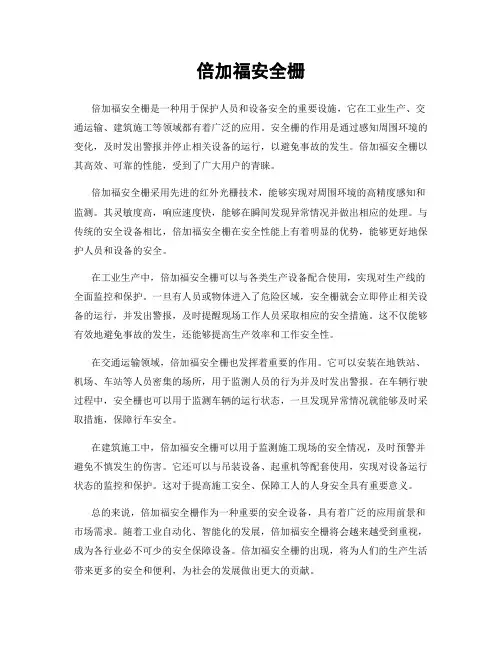

倍加福安全栅倍加福安全栅是一种用于保护人员和设备安全的重要设施，它在工业生产、交通运输、建筑施工等领域都有着广泛的应用。

安全栅的作用是通过感知周围环境的变化，及时发出警报并停止相关设备的运行，以避免事故的发生。

倍加福安全栅以其高效、可靠的性能，受到了广大用户的青睐。

倍加福安全栅采用先进的红外光栅技术，能够实现对周围环境的高精度感知和监测。

其灵敏度高，响应速度快，能够在瞬间发现异常情况并做出相应的处理。

与传统的安全设备相比，倍加福安全栅在安全性能上有着明显的优势，能够更好地保护人员和设备的安全。

在工业生产中，倍加福安全栅可以与各类生产设备配合使用，实现对生产线的全面监控和保护。

一旦有人员或物体进入了危险区域，安全栅就会立即停止相关设备的运行，并发出警报，及时提醒现场工作人员采取相应的安全措施。

这不仅能够有效地避免事故的发生，还能够提高生产效率和工作安全性。

在交通运输领域，倍加福安全栅也发挥着重要的作用。

它可以安装在地铁站、机场、车站等人员密集的场所，用于监测人员的行为并及时发出警报。

在车辆行驶过程中，安全栅也可以用于监测车辆的运行状态，一旦发现异常情况就能够及时采取措施，保障行车安全。

在建筑施工中，倍加福安全栅可以用于监测施工现场的安全情况，及时预警并避免不慎发生的伤害。

它还可以与吊装设备、起重机等配套使用，实现对设备运行状态的监控和保护。

这对于提高施工安全、保障工人的人身安全具有重要意义。

总的来说，倍加福安全栅作为一种重要的安全设备，具有着广泛的应用前景和市场需求。

随着工业自动化、智能化的发展，倍加福安全栅将会越来越受到重视，成为各行业必不可少的安全保障设备。

倍加福安全栅的出现，将为人们的生产生活带来更多的安全和便利，为社会的发展做出更大的贡献。

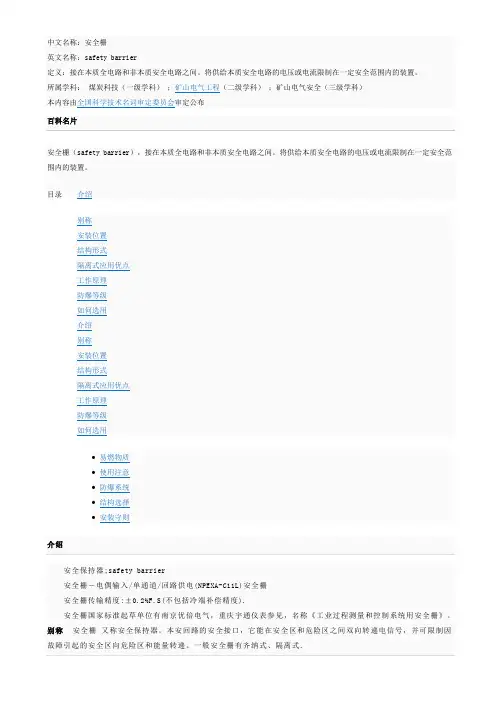

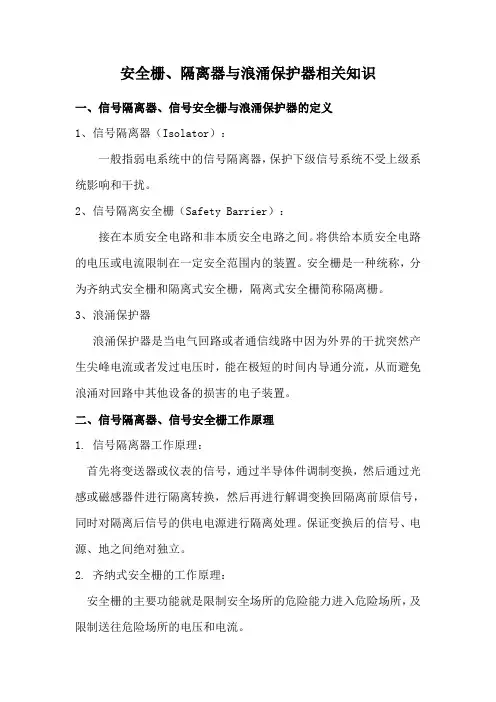

中文名称：安全栅英文名称：safety barrier定义：接在本质全电路和非本质安全电路之间。

将供给本质安全电路的电压或电流限制在一定安全范围内的装置。

所属学科：煤炭科技（一级学科）；矿山电气工程（二级学科）；矿山电气安全（三级学科）本内容由全国科学技术名词审定委员会审定公布安全栅（safety barrier），接在本质全电路和非本质安全电路之间。

将供给本质安全电路的电压或电流限制在一定安全范围内的装置。

目录介绍安全保持器;safety barrier安全栅－电偶输入/单通道/回路供电(NPEXA-C11L)安全栅安全栅传输精度:±0.2%F.S(不包括冷端补偿精度).安全栅国家标准起草单位有南京优倍电气，重庆宇通仪表参见，名称《工业过程测量和控制系统用安全栅》。

别称安全栅又称安全保持器。

本安回路的安全接口，它能在安全区和危险区之间双向转递电信号，并可限制因故障引起的安全区向危险区和能量转递。

一般安全栅有齐纳式、隔离式.本安型安全栅应用在本安防爆系统的设计中，它是安装于安全场所并含有本安电路和非本安电路的装置，电路中通过限流和限压电路限制了送往现场本安回路的能量，从而防止非本安电路的危险能量串入本安电路，它在本安防爆系统中称为关联设备，是本安系统的重要组成部分。

本安防爆系统关联设备,是指安装在安全场所，本安电气设备与非本安电气设备之间的相连的电气设备。

由于安全栅被设计为介于现场设备与控制室设备之间的一个限制能量的接口，因此无论控制室设备处于正常或故障状态，安全栅都能确保通过它传送给现场设备的能量是本质安全的。

中国国家仪器仪表防爆安全监督站是中华人民共和国地区监督生产安全防爆产品的权威机构，对本安型安全栅产品有着严格、科学、详细的规定，只有通过该监督站认证的企业及其所开发生产的产品才具备符合标准的安全性能，否则可能会给使用方的设备、人员和生产造成无可估量的损害。

安装位置:安全栅安装于安全场所，接收来自危险区的信号,输出安全信号到安全区或危险区.结构形式齐纳式安全栅电路中采用快速熔断器、限流电阻或限压二极管以对输入的电能量进行限制，从而保证输出到危险区的能量。
