发电机交流耐压试验

CONTRACTOR1.工程概况Brief introduction of the project卡玛朗加火力发电厂由GMR能源有限公司在现场兴建，该位置位于印度奥里萨邦德赫克纳尔区。

该项目为新建工程，包括四台机组，每台机组容量为350MW。

本工程采用东方电机股份有限公司生产的三相发电机，额定功率350MW，功率因数0.85，端电压20kV，频率50Hz，转速为3000rpm。

汽轮发电机采用水-氢-氢冷却方式。

The Kamalanga Thermal Power Station would be set up by GMR kamalanga Energy Limited ata site, which falls under the Dhenkanal district of Orissa, India. The project is a Greenfieldproject consisting of four units each of 350 MW. The generators proposed for the plant are of three phase, manufactured by DFEM, with the rated power of 350MW, power factor of 0.85 lagging, terminal voltage of 20kV, frequency of 50Hz and speed of 3000rpm. The turbine generator adopts the typical water-hydrogen-hydrogen cooling system.2．编制依据References of the compilation下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

The prescriptions in the documents listed below are included in this work instruction byquotation.2.1）GB 50150-2006 电气设备交接试验标准；GB50150-2006 Standard for hand-over test of electric equipment ;2.2)DL5009.1-2002 电力建设安全工作规程DL5009.1-2002 Safety work regulations of electric power construction2.3）QFSN-300-2-20型汽轮发电机安装说明书QFSN-300-2-20 Turbine generator installation manual3．试验项目及程序Testing items and progress3.1）试验项目Testing items3.1.1）定子绕组的绝缘电阻、吸收比、极化指数测量。

发电机耐压试验是一项重要的质量检测措施，用于检测发电机的绝缘性能是否符合要求。

以下是发电机耐压试验的一般标准：
1.试验电压：发电机的耐压试验一般采用交流电压，电压等级根据发电机的额定电压和容量确定。

例如，110kV及以下的发电机一般采用2500V电压进行试验，而330kV及以上的发电机则一般采用5000V电压进行试验。

2.试验时间：发电机的耐压试验时间应根据发电机的额定容量和试验电压确定。

一般来说，试验时间不应少于1小时，但在特殊情况下也可以根据具体情况适当缩短试验时间。

3.试验负载：发电机的耐压试验负载应根据发电机的额定容量和试验电压确定。

一般来说，试验负载不应少于发电机额定容量的1.2倍。

4.试验环境：发电机的耐压试验应在干燥、温度适宜、无风、无雨、无雪等环境下进行。

同时，应确保试验设备的接地良好，以避免试验过程中产生的电磁干扰。

5.安全措施：在进行发电机耐压试验时，必须采取严格的安全措施，包括穿戴防护服、戴好绝缘手套和鞋子、设置安全隔离带等。

同时，应设置专人监护，确保试验过程的安全。

总之，发电机耐压试验是一项非常重要的质量检测措施，应按照相关标准进行，以确保发电机的安全运行。

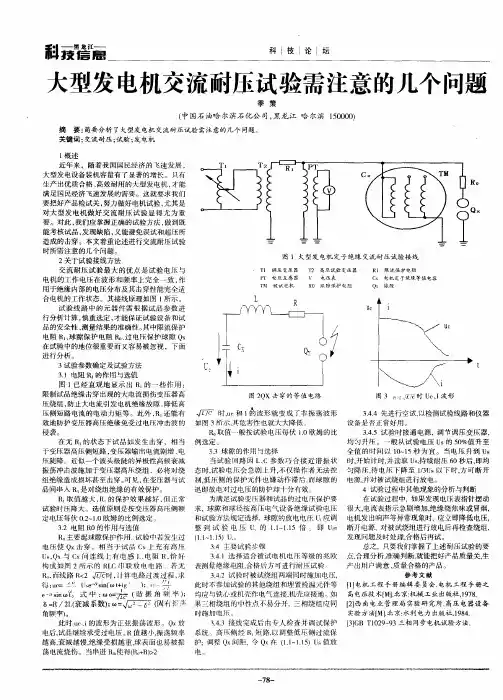

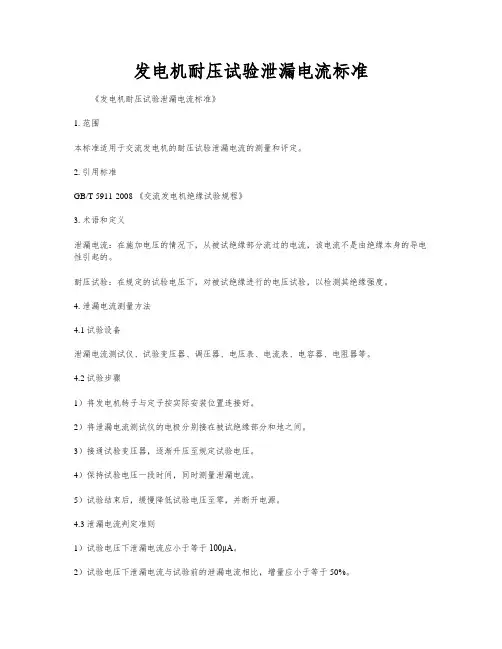

发电机耐压试验泄漏电流标准
《发电机耐压试验泄漏电流标准》
1. 范围
本标准适用于交流发电机的耐压试验泄漏电流的测量和评定。

2. 引用标准
GB/T 5911-2008 《交流发电机绝缘试验规程》
3. 术语和定义
泄漏电流：在施加电压的情况下，从被试绝缘部分流过的电流，该电流不是由绝缘本身的导电性引起的。

耐压试验：在规定的试验电压下，对被试绝缘进行的电压试验，以检测其绝缘强度。

4. 泄漏电流测量方法
4.1 试验设备
泄漏电流测试仪、试验变压器、调压器、电压表、电流表、电容器、电阻器等。

4.2 试验步骤
1）将发电机转子与定子按实际安装位置连接好。

2）将泄漏电流测试仪的电极分别接在被试绝缘部分和地之间。

3）接通试验变压器，逐渐升压至规定试验电压。

4）保持试验电压一段时间，同时测量泄漏电流。

5）试验结束后，缓慢降低试验电压至零，并断开电源。

4.3 泄漏电流判定准则
1）试验电压下泄漏电流应小于等于100μA。

2）试验电压下泄漏电流与试验前的泄漏电流相比，增量应小于等于50%。

5. 试验结果记录和报告
试验结果应记录在试验报告中，包括试验日期、试验电压、泄漏电流值及其判定结果。

6. 试验注意事项
1）试验前应将被试绝缘部分清洁干净，确保试验结果的准确性。

2）试验过程中应严格控制试验电压，防止绝缘损坏。

3）试验人员应具备相应的专业技术知识和安全防护意识。

7. 试验周期
根据GB/T 5911-2008的规定进行。

发电机交流耐压试验一、被试品对象发电机交流耐压试验，出口电压≤13.8kV，最高试验电压21kV，单相对地电容量≤1μF。

二、系统主要技术参数及功能1. 额定容量：200kVA；2. 额定电压：25kV；3. 额定电流：8A4. 工作频率：工频50Hz；5. 输出电压波形畸变率：≤0.5%；6. 允许连续工作时间：额定负载下15min；7. 额定负载下连续运行15min后温升≤65K；8. 装置自身品质因数：Q≥30；9. 系统测量精度：有效值1级；10. 输入电源：三相380V电压，频率为50Hz；11. 对被试品具有过流、过压及试品闪络保护；12. 环境温度：－150C –40 0C，相对湿度：≤90%RH，海拔高度≤1000米；三、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》 GB/T16927.1~2-1997 《高电压试验技术》四、系统配置及其参数1. 激励变压器JLB-40kVA//2.5kV/0.4kV 1台a) 额定容量：40kVA；b) 输入电压：400V，单相；c) 输出电压：2.5kV d) 结构：干式e) 重量：约95Kg；f) 额定运行15分钟后线圈对空气温升：≤65K;2. 谐振操作台TC-（L）-40kVA/380V (含调压器) 1台a) 额定容量：40kVA；b) 输入电压：380V；c) 输出电压：0~420V；d) 保护功能：零位、过流、过压及试品闪络保护；e) 重量：约135kg；3. 可调电抗器 TFL-HT-200kVA/25kV 1台a) 额定容量：200kVA；b) 额定电压：25kV；c) 额定电流：8A；d) 可调电感量：8H~16H；e) 品质因数：Q≥30；f) 结构：干式、带铁芯可调式；g) 数量：1台；h) 重量：约175Kg ；4. 分压器FR-30kV 1台a) 额定电压：50kV；b) 测量精度：交流有效值1.5级；c) 介质损耗：tgσ≤0.5%；d) 分压比：1000：1，e) 分压比误差：≤1.0%；f) 重量：约10Kg；g) 结构：铝合金外包装。

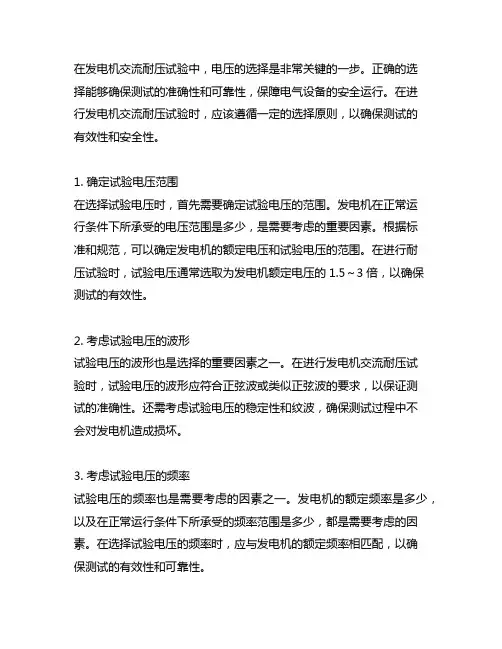

在发电机交流耐压试验中，电压的选择是非常关键的一步。

正确的选择能够确保测试的准确性和可靠性，保障电气设备的安全运行。

在进行发电机交流耐压试验时，应该遵循一定的选择原则，以确保测试的有效性和安全性。

1. 确定试验电压范围在选择试验电压时，首先需要确定试验电压的范围。

发电机在正常运行条件下所承受的电压范围是多少，是需要考虑的重要因素。

根据标准和规范，可以确定发电机的额定电压和试验电压的范围。

在进行耐压试验时，试验电压通常选取为发电机额定电压的1.5～3倍，以确保测试的有效性。

2. 考虑试验电压的波形试验电压的波形也是选择的重要因素之一。

在进行发电机交流耐压试验时，试验电压的波形应符合正弦波或类似正弦波的要求，以保证测试的准确性。

还需考虑试验电压的稳定性和纹波，确保测试过程中不会对发电机造成损坏。

3. 考虑试验电压的频率试验电压的频率也是需要考虑的因素之一。

发电机的额定频率是多少，以及在正常运行条件下所承受的频率范围是多少，都是需要考虑的因素。

在选择试验电压的频率时，应与发电机的额定频率相匹配，以确保测试的有效性和可靠性。

4. 考虑试验电压的持续时间试验电压的持续时间也是一个需要考虑的因素。

根据标准和规范，发电机交流耐压试验的持续时间通常为15分钟以上，以确保测试的有效性和可靠性。

还需要考虑试验电压的上升和下降时间，确保测试过程中不会对发电机造成损坏。

在本篇文章中，我们已经探讨了发电机交流耐压试验电压的选择原则，并依次详细介绍了确定试验电压范围、考虑试验电压的波形、频率和持续时间等方面。

这些原则和要求都是为了保障电气设备的安全运行和测试的有效性。

在选择试验电压时，需要综合考虑以上因素，以确保测试的准确性和可靠性。

个人观点和理解在进行发电机交流耐压试验时，正确选择试验电压是非常重要的。

在选择试验电压时，需要充分考虑发电机的额定电压、波形、频率和持续时间等因素，以确保测试的有效性和可靠性。

只有通过科学合理的电压选择，才能保障发电机的安全运行和设备的长期稳定性。

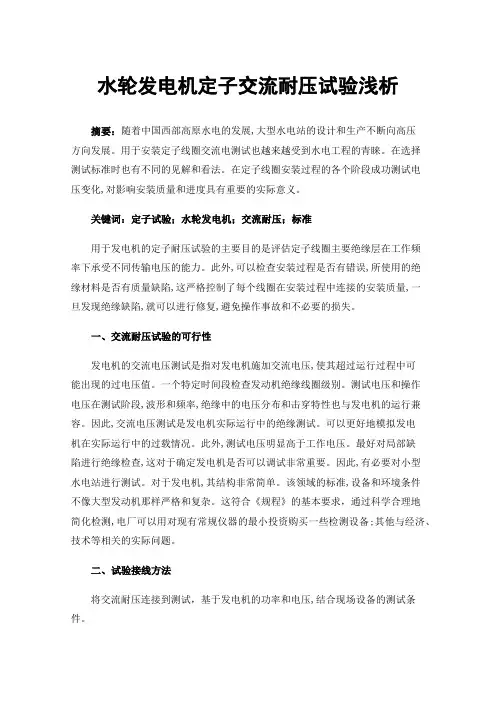

水轮发电机定子交流耐压试验浅析摘要：随着中国西部高原水电的发展,大型水电站的设计和生产不断向高压方向发展。

用于安装定子线圈交流电测试也越来越受到水电工程的青睐。

在选择测试标准时也有不同的见解和看法。

在定子线圈安装过程的各个阶段成功测试电压变化,对影响安装质量和进度具有重要的实际意义。

关键词：定子试验；水轮发电机；交流耐压；标准用于发电机的定子耐压试验的主要目的是评估定子线圈主要绝缘层在工作频率下承受不同传输电压的能力。

此外,可以检查安装过程是否有错误,所使用的绝缘材料是否有质量缺陷,这严格控制了每个线圈在安装过程中连接的安装质量,一旦发现绝缘缺陷,就可以进行修复,避免操作事故和不必要的损失。

一、交流耐压试验的可行性发电机的交流电压测试是指对发电机施加交流电压,使其超过运行过程中可能出现的过电压值。

一个特定时间段检查发动机绝缘线圈级别。

测试电压和操作电压在测试阶段,波形和频率,绝缘中的电压分布和击穿特性也与发电机的运行兼容。

因此,交流电压测试是发电机实际运行中的绝缘测试。

可以更好地模拟发电机在实际运行中的过载情况。

此外,测试电压明显高于工作电压。

最好对局部缺陷进行绝缘检查,这对于确定发电机是否可以调试非常重要。

因此,有必要对小型水电站进行测试。

对于发电机,其结构非常简单。

该领域的标准,设备和环境条件不像大型发动机那样严格和复杂。

这符合《规程》的基本要求，通过科学合理地简化检测,电厂可以用对现有常规仪器的最小投资购买一些检测设备;其他与经济、技术等相关的实际问题。

二、试验接线方法将交流耐压连接到测试，基于发电机的功率和电压,结合现场设备的测试条件。

1.选择变压器。

高压试验变压器侧额定电压不应小于最大试验电压。

高压侧的额定电流不应低于电机的最大功率电流，使用变压器作为测试，它可以在3到5倍的3分钟内过负荷。

2.选择压力调节器。

由于试验期间交流电流较低,压力调节器必须选择与其额定负载相匹配的压力变压器,并检查额定电流的变化。

技术安全措施#6发电机定子绕组交直流耐压试验（A版）批准：李金志审定：毛正中审核：冯大军编写：胡汉宇湖北华电襄樊发电有限公司生产技术部2010年4月20日#6发电机定子绕组交直流耐压试验技术安全措施一、试验原因和目的交流耐压试验是检测线棒质量一道严格的工序。

主要考验线棒的抗电强度，保证运行电压下的绝缘水平,发现集中性的局部缺陷，如局部损伤、受潮、气泡等。

直流耐压试验能发现定子绕组的贯穿性缺陷及绕组端部的局部缺陷。

根据分段试验电压下的电压与泄漏电流的相应变化来分析泄漏电流的发展趋势。

在某些情况下（如受潮），还可以在绝缘未击穿之前就能发现绝缘缺陷。

发电机耐压试验是发电机的重要试验项目，由于试验是在高电压下进行，且交流耐压试验是一种破坏性试验，对线棒的损坏具有累积效应，所以试验前要做好充分的准备工作及完备的技术安全措施，试验人员对试验程序和方法要熟练掌握。

为使试验工作安全顺利进行，特编制本技术安全措施。

二、批准部门和文件根据公司批准的#6机检查性大修标准项目。

三、施工措施和要求1、发电机尾端及引出线软连接应拆开（在出线套管处拆）。

发电机与母线保持一段安全距离，封母接地。

2、发电机定子内冷水质通水，水流量接近额定值,水质合格，由电厂运行人员测试水导电率，水导电率应小于1.0×102us/m(20℃)。

3、发电机转子应接地短路，定子测温元件应短路接地，CT二次线圈短路接地，汇水管接地应临时拆开。

4、试验应在排氢后进行。

5、试验场所应挂指示牌，设明显遮拦。

6、使用的试验电源，容量足够。

7、试验场所照明充足，通讯情况良好。

8、试验开始前应确认：附件1：襄樊电厂#6发电机定子绕组高压试验安全技术措施确认表。

完成。

本试验技术安全措施经批准后，方可执行。

四、质量标准和依据1、《三相同步电机试验方法》GB/T 1029-932、《电力设备预防性试验规程》DL/T596-19963、《电业安全工作规程》4、厂家技术资料。

GPXZ-HT-2500kVA/50kV工频谐振试验装置一、被试品对象150MW~200MW水力发电机的交流耐压试验,单相对地电容量3μF,最高试验电压不超过42kV二、工作环境1.环境温度：-150C–+50 0C;2.相对湿度：≤95%RH;3.海拔高度: ≤3500米；4.无导电尘埃；5.最大日温差：25℃6.大气压力：0.1MPa7.大气湿度：11g/m38地震强度：≤7级9电源电压的波形为实际正弦波,波形畸变率<3%10.设有一可靠接地点，接地电阻<0.511.无火灾及爆炸危险；12.不含腐蚀金属和绝缘的气体存在。

三、装置主要技术参数及功能1.额定容量：2500kVA；2.输入电源：单相380V电压，频率为50Hz；3.最高额定电压：交流：50kV；4.最大额定交流电流：50A（50kV）；5.工作频率：50Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续5min；过压1.1倍1min；8.温升：额定负载下连续运行5min后温升≤50K；9.品质因素：装置自身Q≥20(f=50Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护；11.测量精度：系统有效值交流1.0级。

12. 噪声水平：≤65dB四、设备遵循标准GB10229-1988 《电抗器》JB/T9641－1999 《试验变压器》GB1094.1-1996 《电力变压器第一部分总则》GB1094.2-1996 《电力变压器第二部分温升》GB1094.3-200 《电力变压器第三部分绝缘水平和绝缘试验》GB1094.5-2003 《电力变压器第五部分承受短路的能力》GB311.1-1997 《高压输变电设备的绝缘与配合》GB/T 16927.1-1997 《高电压试验技术》第一部分一般试验要求GB/T 16927.2-1997 《高电压试验技术》第二部分测量系统GB/T509-1997 《电力变压器试验导则》GB7252-1987 《变压器油中溶解气体分析和判断导则》GB7328-1987 《变压器和电抗器的声级测量》JB8749-1998 《调压器通用技术条件要求》GB50150-2006 《电气装置安装工程电气设备交接试验标准》GB/T 507-1986 《绝缘油介电强度测定法》GB/T6451-1999 《三相油浸式电力变压器持术参数和要术》JB/T501-1991 《变压器试验技术》五、装置容量的确定及本套谐振装置的优点（一）对水力发电机进行耐压试验时的容量确定（1）定子绕组整体交流耐压试验：单相对地电容量≤3uF，按照3uF计算容量，试验电压42kV，试验频率为50Hz。

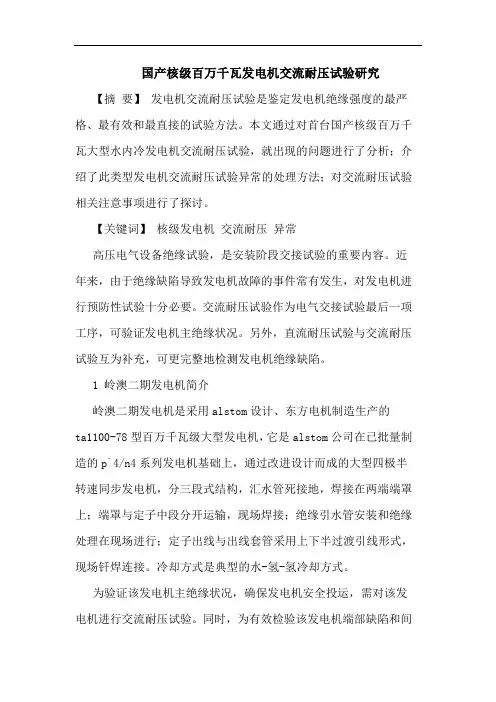

国产核级百万千瓦发电机交流耐压试验研究【摘要】发电机交流耐压试验是鉴定发电机绝缘强度的最严格、最有效和最直接的试验方法。

本文通过对首台国产核级百万千瓦大型水内冷发电机交流耐压试验，就出现的问题进行了分析；介绍了此类型发电机交流耐压试验异常的处理方法；对交流耐压试验相关注意事项进行了探讨。

【关键词】核级发电机交流耐压异常高压电气设备绝缘试验，是安装阶段交接试验的重要内容。

近年来，由于绝缘缺陷导致发电机故障的事件常有发生，对发电机进行预防性试验十分必要。

交流耐压试验作为电气交接试验最后一项工序，可验证发电机主绝缘状况。

另外，直流耐压试验与交流耐压试验互为补充，可更完整地检测发电机绝缘缺陷。

1 岭澳二期发电机简介岭澳二期发电机是采用alstom设计、东方电机制造生产的ta1100-78型百万千瓦级大型发电机，它是alstom公司在已批量制造的p`4/n4系列发电机基础上，通过改进设计而成的大型四极半转速同步发电机，分三段式结构，汇水管死接地，焊接在两端端罩上；端罩与定子中段分开运输，现场焊接；绝缘引水管安装和绝缘处理在现场进行；定子出线与出线套管采用上下半过渡引线形式，现场钎焊连接。

冷却方式是典型的水-氢-氢冷却方式。

为验证该发电机主绝缘状况，确保发电机安全投运，需对该发电机进行交流耐压试验。

同时，为有效检验该发电机端部缺陷和间隙性缺陷，应对该发电机进行直流耐压及泄漏电流试验。

2 岭澳二期3号发电机交流耐压试验准备2.1 试验条件及状态2.1.1 试验前直流耐压及泄漏电流试验合格经过一系列反复抽真空、吹扫处理及对套管等部位进行清洁后，试验单位进行了发电机直流耐压及泄露电流试验（第一次试验时，各相泄漏电流差别较大，可能存在出线套管脏污或引出线和焊接处绝缘受潮等缺陷[2]或定子水路积水，后进行了针对性处理），主要数据见表1、2。

可见，泄露电流一致性较好，泄漏电流较小，试验结果合格。

2.1.2 绝缘电阻及试验电压由于该发电机汇流管死接地，定子绕组主绝缘的绝缘电阻值无法直接测量，所谓绝缘电阻，主要是绝缘引水管中的冷却水的水阻（降低电导率可得到更高的绝缘电阻测试值），因此测量绝缘电阻对于判定是否可以进行交流耐压的意义并不大。

发电机耐压试验标准发电机是一种将机械能转换为电能的设备，其性能的稳定性和可靠性对于电力系统的正常运行具有重要意义。

为了确保发电机在运行过程中能够稳定可靠地输出电能，需要进行耐压试验，以验证其耐压性能。

下面将介绍发电机耐压试验的标准及要求。

首先，发电机耐压试验应该符合国家标准和行业规范的要求，例如《发电机耐压试验技术规程》（GB/T 1094.6-2013）中规定的测试方法和要求。

在进行耐压试验时，应按照标准规定的电压和时间进行测试，以验证发电机的绝缘结构和绝缘材料在额定电压下的耐压性能。

其次，发电机耐压试验应该包括交流耐压试验和直流耐压试验两种类型。

交流耐压试验是在交流电压下进行的测试，用于验证发电机在额定电压下的耐压性能；直流耐压试验是在直流电压下进行的测试，用于验证发电机的绝缘结构和绝缘材料在直流电压下的耐压性能。

两种测试都是必不可少的，可以全面检验发电机的绝缘结构和绝缘材料的耐压性能。

此外，发电机耐压试验还应该包括耐压试验前的准备工作和试验后的处理工作。

在进行耐压试验前，需要对发电机进行全面的检查，确保其外部和内部结构完好无损；在进行试验后，需要对试验结果进行分析和记录，并对试验设备进行清洁和维护，以确保下次试验的准确性和可靠性。

最后，发电机耐压试验的结果应该符合标准规定的要求，并且应该能够满足实际工程应用的需要。

如果发电机在耐压试验中出现问题，需要及时进行分析和处理，以确保发电机的正常运行和安全使用。

总之，发电机耐压试验是保证发电机性能稳定可靠的重要手段，其标准和要求对于保障电力系统的安全运行具有重要意义。

只有严格按照标准要求进行耐压试验，才能确保发电机在运行过程中能够稳定可靠地输出电能，为电力系统的正常运行提供保障。

发电机定子交直流耐压试验一、背景介绍在发电机的运行过程中，为了确保其始终保持稳定可靠的工作状态，并延长其使用寿命，需要对发电机进行定期的检测和维修，其中交直流耐压试验是其中的一个重要环节。

在这项测试中，通过对发电机定子进行特定电压、电流条件下的测试，检测其耐压能力和绝缘状态，以保证发电机的安全性和可靠性。

二、测试方法1. 测试原理在交直流耐压试验中，通过在定子线圈上施加高压电压，检测其中的绝缘是否能承受一定的电场强度和电压水平，以判断其绝缘状况的好坏。

通常情况下，交直流耐压试验的标准电压为发电机额定电压的1.5倍。

2. 测试步骤（1）插入测试仪表到定子线圈中。

（2）打开测试仪表并进行预热，确保测试数据的可靠性。

（3）根据测试要求设定测试电压和电流。

（4）施加测试电压和电流并维持一定时间。

（5）记录测试数据并进行分析。

3. 测试要求（1）测试时，需要保证发电机消除掉静电电荷，以确保测试数据的准确性。

（2）测试时，需要确保测试仪器的安全可靠，并遵守相关安全操作规定。

（3）测试时，需要进行预热，确保测试仪表的可靠性。

（4）测试时，需要选择合适的测试电流和电压进行测试，要符合相关标准的要求。

（5）测试数据需要进行可靠的记录和保存，以便后续的数据分析和比对。

三、测试数据分析经过交直流耐压试验后，可以得到一系列测试数据，包括电压、电流、测试时间等等。

根据这些测试数据，可以进行以下分析和判断：（1）绝缘状态分析：针对测试数据进行分析，可以得知发电机定子的绝缘状态是否满足相关标准的要求，确保发电机的安全性和可靠性。

（2）绝缘缺陷分析：通过测试数据的分析，可以判断定子绕组是否存在绝缘缺陷，如绝缘层破裂、绕组内部短路等。

（3）继电保护系统分析：交直流耐压试验旨在检测发电机定子的耐压能力，同时也可以对继电保护系统进行测试，保证其工作正常。

四、测试通过对发电机定子进行交直流耐压试验，并结合测试数据的分析和比对，可以得出如下测试：（1）定子绝缘维护状况良好，能够承受额定电压1.5倍的耐压测试。

发电机转子绕组交流耐压试验
为适应电气装置安装工程电气设备交接试验的需要，促进电气设备交接试验新技术的推广和应用，制定本标准。

本标准适用于500KV及以下电压等级新安装的、按照国家相关出厂试验标准试验合格的电气设备交接试验。

发电机转子绕组交流耐压试验，应符合下列规定：
1、整体到货的显极式转子，试验电压应为额定电压的7.5倍，且不应低于
1200V。

2、工地组装的显极式转子，其单个磁性耐压试验应按制造厂规定进行。

组
装后的交流耐压试验，应符合下列规定：
1）额定励磁电压为500V及以下电压等级，为额定励磁电压的10倍，并不低于1500V；
2）额定励磁电压为500V以上，为额定励磁电压的2倍加4000V。

3、隐极式转子绕组可以不进行交流耐压试验，可采用DMG2671数字兆欧表
（2500V）测量绝缘电阻来代替。

发电机和励磁机的励磁回路连同所连设备的交流耐压试验，其试验电压应为1000V，或用DMG2671数字兆欧表（2500V）测量绝缘电阻方式代替。

水轮发电机的静止可控硅励磁的试验电压，应按照上述规定进行；回路中有电子元器件设备的，试验时应将插件拔出或将其两端短接。

发电机交直流耐压试验方案引言：发电机是一种将机械能转化为电能的装置，广泛应用于电力系统、工业生产和民用电器等领域。

为了确保发电机的安全可靠运行，进行交直流耐压试验是非常重要的一项措施。

本文将详细介绍发电机交直流耐压试验的方案，以确保试验的全面性和准确性。

一、试验目的1.评估发电机在额定电压下的绝缘性能，确认其安全可靠性；2.检测发电机内部可能存在的绝缘故障，确保其在工作环境下不会引发安全事故；3.评估绝缘材料的质量，验证是否符合相关电气标准。

二、试验范围1.试验电压：试验应包括额定电压下的交流耐压试验和直流耐压试验；2.试验对象：试验应对发电机的所有主要绝缘部分进行测试，包括线圈、定子、转子等；三、试验设备和环境要求进行发电机交直流耐压试验时，需要准备以下设备和满足以下环境要求：1.试验设备：包括高压试验仪、电压放大器、绝缘电流表、温湿度记录仪等；2.试验环境：试验环境应满足干燥、无尘、无腐蚀气体的要求，温度应控制在20℃～30℃之间，相对湿度应控制在45%～75%之间。

四、试验步骤1.试验前准备：a.检查试验设备是否完好，掌握设备的使用方法；b.检查试验对象的运行状态，确保其处于停止状态；c.清洁试验对象，确保其表面无积尘或污渍。

2.试验项目：a.交流耐压试验：i.在试验仪上设置试验电压，根据发电机额定电压确定试验电压值以及持续时间；ii. 将试验电极分别连接到发电机绝缘部分的相位线圈和地线；iii. 逐相接通试验电压，记录电流和试验电压的值；iv. 持续试验指定时间，观察试验过程中是否出现异常现象。

b.直流耐压试验：i.将试验电压设定为直流模式，根据发电机额定电压确定试验电压值以及持续时间；ii. 将试验电极分别连接到发电机绝缘部分的相位线圈和地线；iii. 逐相接通试验电压，记录电流和试验电压的值；iv. 持续试验指定时间，观察试验过程中是否出现异常现象。

3.试验后处理：a.分析试验结果，与发电机的技术要求进行对比；b.如发现异常情况，需要进一步检测，找出故障原因；c.记录试验数据，编制试验报告。

#1发电机定子绕组交流耐压试验方案1．#1发电机基本参数型号：50WT21E—106额定容量：415MV A额定功率：352.75MW额定电压：20KV额定电流：11980A频率：50Hz功率因数：0.85额定转速：3000г/min冷却方式：水氢氢励磁方式：静态励磁试验目的本次试验属于大修前试验，目的是判断发电机定子绕组绝缘水平，检查是否存在绝缘缺陷。

试验依据GB755—2000（《旋转电机定额和性能》）GB/T7064—2002（《透平型同步电机技术要求》）制造厂说明书试验条件办理发电机工作票，同时其他专业工作票交回。

发电机气体置换已经结束，转子在定子膛内。

发电机内冷水正常投运，水电导率符合运行标准，但尽可能低。

发电机绝缘电阻试验合格。

所有温度卡件拔出，测点等元件应短路接地，以防试验中损坏。

试验前要测试发电机电容量，核对补偿电感。

将发电机转子及封母接地，电流互感器短路接地。

球隙放电电压调整合格，保护水阻选用适当。

解除电源开关的漏电保护。

试验方法试验接线图如图1所示。

考虑现场试验电源容量的限制，需采用电抗器（接在被试发电机侧）进行无功补偿。

选用35H、20KV的4只电抗器两串两并，并联后电抗值为35H。

根据规程要求施加电压30KV。

6．试验步骤：经检查确认被试品、绝缘电阻合格、内冷水水质符合要求后，方具备进行交流耐压试验的条件。

拆除或断开所有与被试品相连的连线，按安全规程的有关规定做好全部安全措施。

按接线图检查试验接线应正确无误，试验设备布置合理，便于操作并符合安全规程中的有关规定。

保护接地应牢固可靠。

检查试验设备及测量仪表应完好无损，放置平稳，调好零位。

检查确认无误后方可开始试验，升压从零开始，缓慢的升到规定的试验电压值，持续1分钟，并在耐压持续时间内，保持电压稳定。

时间到后缓慢降下电压。

7．安全注意事项经检查确认被试品、绝缘电阻试验已合格。

严格执行DL408—91《电业安全工作规程（发电厂和变电所电气部分）》中有关规定及现场的相关安全措施。
