STC12C5A60S2单片机引脚图

  • 格式：doc
  • 大小：85.00 KB
  • 文档页数：1

下载文档原格式

  / 1

合集下载

单片机STC12C5A60S2简介

单片机STC12C5A60S2简介

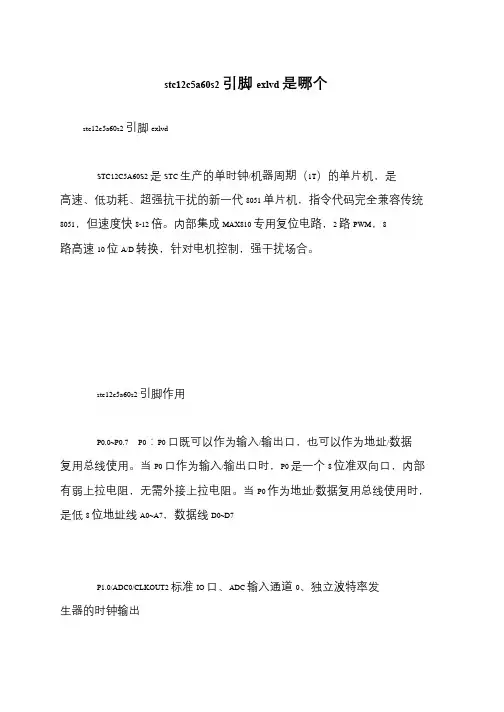

STC12C5A60S2简介STC12C5A60S2是STC生产的单时钟/机器周期（1T）的单片机，是高速、低功耗、超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051，但速度快8-12倍。

内部集成MAX810专用复位电路，2路PWM，8路高速10位A/D转换，针对电机控制，强干扰场合。

1、增强型8051CPU，1T（1024G），单时钟/机器周期2、工作电压 5.5-3.5V3、1280字节RAM4、通用I/O口，复位后为：准双向口/弱上拉可设置成四种模式：准双向口/弱上拉，强推挽/强上拉，仅为输入/高阻，开漏每个I/O口驱动能力均可达到20mA，但整个芯片最大不要超过120mA5、有EEPROM功能6、看门狗7、内部集成MAX810专用复位电路8、外部掉电检测电路9、时钟源：外部高精度晶体/时钟，内部R/C振荡器常温下内部R/C振荡器频率为：5.0V单片机为：11~17MHz3.3V 单片机为：8~12MHz10、4个16位定时器两个与传统8051兼容的定时器/计数器，16位定时器T0和T111、3个时钟输出口，可由T0的溢出在P3.4/T0输出时钟，可由T1的溢出在P3.5/T1输出时钟，独立波特率发生器可以在P1.0口输出时钟12、外部中断I/O口7路，传统的下降沿中断或电平触发中断，并新增支持上升沿中断的PCA模块，Power Down模式可由外部中断唤醒，INT0/P3.2，INT1/P3.3，T0/P3.4，T1/P3.5，RxD/P3.0，CCP0/P1.3，CCP0/P1.313、PWM2路14、A/D转换，10位精度ADC，共8路，转换速度可达250K/S15、通用全双工异步串行口（UART）16、双串口，RxD2/P1.2，TxD2/P1.317、工作范围：-40~8518、封装：LQFP-48，LQFP-44，PDIP-40，PLCC管脚说明P0.0~P0.7 P0：P0口既可以作为输入/输出口，也可以作为地址/数据复用总线使用。

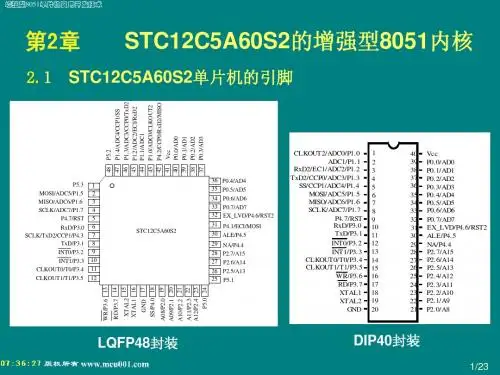

STC12C5A16S2单片机引脚图

STC12C5A16S2单片机引脚图

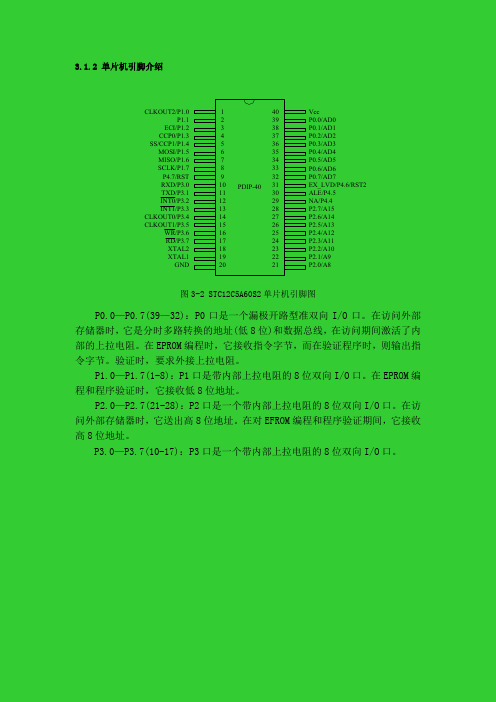

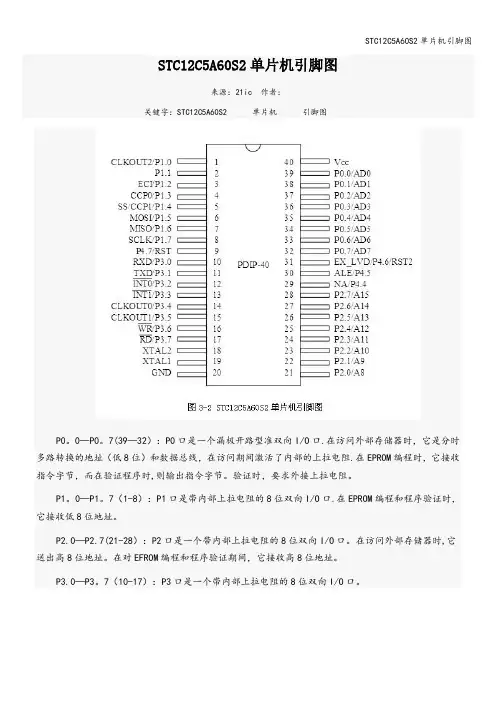

3.1.2 单片机引脚介绍CLKOUT2/P1.0 P1.1 ECI/P1.2 CCP0/P1.3 SS/CCP1/P1.4 MOSI/P1.5 MISO/P1.6SCLK/P1.7P4.7/RSTRXD/P3.0TXD/P3.1INT0/P3.2INT1/P3.3 CLKOUT0/P3.4 CLKOUT1/P3.5WR/P3.6RD/P3.7XTAL2XTAL1GNDVccP0.0/AD0P0.1/AD1P0.2/AD2P0.3/AD3P0.4/AD4P0.5/AD5P0.6/AD6P0.7/AD7EX_LVD/P4.6/RST2ALE/P4.5NA/P4.4P2.7/A15P2.6/A14P2.5/A13P2.4/A12P2.3/A11P2.2/A10P2.1/A9P2.0/A8PDIP-4012345678910111213141516171819204039383736353433323130292827262524232221图3-2 STC12C5A60S2单片机引脚图P0.0—P0.7(39—32)：P0口是一个漏极开路型准双向I/O口。

在访问外部存储器时，它是分时多路转换的地址(低8位)和数据总线，在访问期间激活了内部的上拉电阻。

在EPROM编程时，它接收指令字节，而在验证程序时，则输出指令字节。

验证时，要求外接上拉电阻。

P1.0—P1.7(1-8)：P1口是带内部上拉电阻的8位双向I/O口。

在EPROM编程和程序验证时，它接收低8位地址。

P2.0—P2.7(21-28)：P2口是一个带内部上拉电阻的8位双向I/O口。

在访问外部存储器时，它送出高8位地址。

在对EFROM编程和程序验证期间，它接收高8位地址。

P3.0—P3.7(10-17)：P3口是一个带内部上拉电阻的8位双向I/O口。
