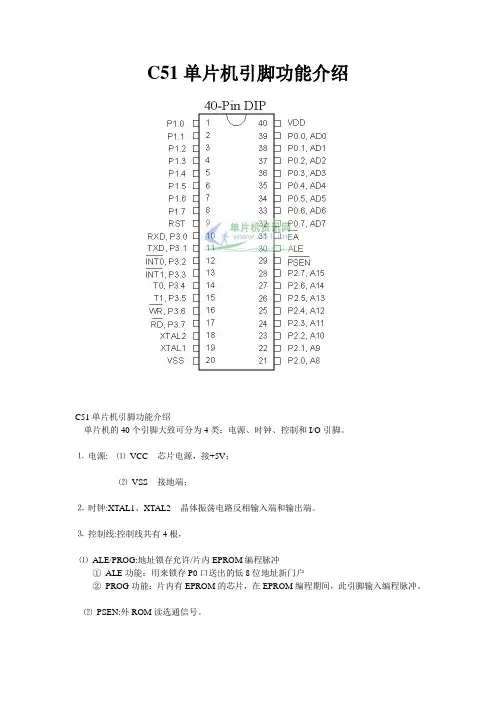

80C51单片机引脚图及引脚功能介绍首先我们来介绍一下单片机的引脚图及引脚功能(如下图所示)，引脚的具体功能将在下面详细介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。
⒈ 电源:⑴ VCC - 芯片电源，接+5V；⑵ VSS - 接地端；⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。
⒊ 控制线:控制线共有4根，⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲① ALE功能：用来锁存P0口送出的低8位地址② PROG功能：片内有EPROM的芯片，在EPROM 编程期间，此引脚输入编程脉冲。
⑵ PSEN:外ROM读选通信号。
⑶ RST/VPD:复位/备用电源。
① RST（Reset）功能：复位信号输入端。
② VPD功能：在Vcc掉电情况下，接备用电源。
⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。
① EA功能：内外ROM选择端。
② Vp p功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。
⒋ I/O线80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。
P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。
拿到一块单片机，想要使用它，首先必须要知道怎样去连线，我们用的一块89C51的芯片为例，我们就看一下如何给它连线。
1、电源：这当然是必不可少的了。
单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。
2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。
只要买来晶体震荡器，电容，连上就能了，按图1接上即可。
3、复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。
4、 EA管脚：EA管脚接到正电源端。
至此，一个单片机就接好，通上电，单片机就开始工作了。
我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个管脚相连，不然单片机就没法控制它了，那么和哪个管脚相连呢单片机上除了刚才用掉的5个管脚，还有35个，我们将这个LED和1脚相连。
51单片机的引脚及各引脚功能介绍当我们拿到一块MCS-51系列单片机芯片时，看到这么多的引脚，他们都有干什么用的？8051 单片机的引脚图引脚功能：MCS-51 是标准的40 引脚双列直插式集成电路芯片，引脚分布请参照---- 单片机引脚图：l P0.0~P0.7 P0口8位双向口线（在引脚的39~32号端子）。
l P1.0~P1.7 P1口8位双向口线（在引脚的1~8号端子）。
l P2.0~P2.7 P2口8位双向口线（在引脚的21~28号端子）。
l P3.0~P3.7 P2口8位双向口线（在引脚的10~17号端子）。
这4个I/O口具有不完全相同的功能，大家可得学好了，其它书本里虽然有，但写的太深，初学者很难理解，这里都是按我自已的表达方式来写的，相信你也能够理解。
P0口有三个功能：1、外部扩展存储器时，当做数据总线（如图1中的D0~D7为数据总线接口）2、外部扩展存储器时，当作地址总线（如图1中的A0~A7为地址总线接口）3、不扩展时，可做一般的I/O使用，但内部无上拉电阻，作为输入或输出时应在外部接上拉电阻。
P1口只做I/O口使用：其内部有上拉电阻。
P2口有两个功能：1、扩展外部存储器时，当作地址总线使用2、做一般I/O口使用，其内部有上拉电阻；P3口有两个功能：除了作为I/O使用外（其内部有上拉电阻），还有一些特殊功能，由特殊寄存器来设置，具体功能请参考我们后面的引脚说明。
有内部EPROM的单片机芯片（例如8751），为写入程序需提供专门的编程脉冲和编程电源，这些信号也是由信号引脚的形式提供的，即：编程脉冲：30脚（ALE/PROG）编程电压（25V）：31脚（EA/Vpp）接触过工业设备的兄弟可能会看到有些印刷线路板上会有一个电池，这个电池是干什么用的呢？这就是单片机的备用电源，当外接电源下降到下限值时，备用电源就会经第二功能的方式由第9脚（即RST/VPD）引入，以保护内部RAM中的信息不会丢失。
51单片机各针脚介绍51单片机是一款广泛应用于嵌入式系统中的微控制器，它在电子行业中具有重要的地位。
了解51单片机的各个针脚和其功能对于学习和应用它来说至关重要。
本文将为读者介绍51单片机的各个针脚以及它们的功能。
1. VCC和GND：VCC代表供电正极，GND代表接地。
这两个针脚是最基本的供电和接地连接，使用者需要将这两个引脚连接到电源，以提供电压和地线。
2. P0.0 - P0.7：P0口是51单片机最常用的8位通用I/O口之一。
每个引脚可以被配置为输入或输出，用于连接和控制外部设备。
3. P1.0 - P1.7：P1口也是一个8位通用I/O口，具有与P0口相同的功能。
P1口的特点是它具备上拉电阻功能，可以用于外部开关和按钮的输入控制。
4. P2.0 - P2.7：P2口也是一个8位通用I/O口，同样可以作为输入或输出引脚。
与P1口类似，P2口也具备上拉电阻功能。
5. P3.0 - P3.7：P3口是最后一个8位通用I/O口，同样可用作输入或输出引脚。
与P2口类似，P3口具备上拉电阻功能。
6. RST：RST是复位控制引脚，用于将51单片机重启至复位状态。
当对RST引脚施加低电平脉冲时，单片机将会重新启动，并执行初始化操作。
7. EA/VPP：EA/VPP引脚具有两个不同的功能。
在系统中，EA引脚必须连接到GND，以选择外部程序存储器；VPP引脚在烧录代码时使用，通常连接到12V电压。
8. ALE/PROG：ALE/PROG引脚也有两种功能，ALE用于地址锁存器的时钟输入，PROG用于编程电平切换。
在应用中，ALE通常用于与外部设备进行时序协调。
9. PSEN：PSEN引脚用于外部程序存储器的读取操作。
当进行指令获取或通信时，PSEN引脚连接到程序存储器并发送读取控制信号。
10. XTAL1和XTAL2：这两个引脚用于外部晶振或陶瓷谐振器的连接。
XTAL1接收晶振信号输入，XTAL2输出晶振信号。
C51单片机引脚功能介绍C51单片机引脚功能介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。
⒈电源: ⑴VCC - 芯片电源，接+5V；⑵VSS - 接地端；⒉时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。
⒊控制线:控制线共有4根，⑴ALE/PROG:地址锁存允许/片内EPROM编程脉冲①ALE功能：用来锁存P0口送出的低8位地址新门户②PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。
⑵PSEN:外ROM读选通信号。
⑶RST/VPD:复位/备用电源。
①RST（Reset）功能：复位信号输入端。
②VPD功能：在Vcc掉电情况下，接备用电源。
⑷EA/Vpp:内外ROM选择/片内EPROM编程电源。
①EA功能：内外ROM选择端。
②Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。
⒋I/O线89C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。
P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。
拿到一块芯片，想要使用它，首先必须要知道怎样连线，我们用的一块称之为89C51的芯片，下面我们就看一下如何给它连线。
1、电源：这当然是必不可少的了。
单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。
2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。
只要买来晶体震荡器，连上就能了，按下图1接上即可。
3、复位管脚：按下图1中画法连好。
EA管脚：EA管脚接到正电源端。
至此，一个单片机就接好，通上电，单片机就开始工作了。
我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个管脚相连，不然单片机就没法控制它了，单片机上除了刚才用掉的5个管脚，还有35个，我们将这个LED和1脚相连。
89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—Falsh Programmable and Erasable Read Only Memory）的低电压，高性能CMOS8位微处理器，俗称单片机。
89C2051是一种带2K字节闪烁可编程可擦除只读存储器的单片机。
单片机的可擦除只读存储器可以反复擦除100次。
该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的89C51是一种高效微控制器，89C2051是它的一种精简版本。
89C单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
??1．主要特性：·与MCS-51 兼容·4K字节可编程闪烁存储器寿命：1000写/擦循环数据保留时间：10年·全静态工作：0Hz-24Hz·三级程序存储器锁定·128*8位内部RAM·32可编程I/O线·两个16位定时器/计数器·5个中断源·可编程串行通道·低功耗的闲置和掉电模式·片内振荡器和时钟电路2．管脚说明：VCC：供电电压。
GND：接地。
P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。
当P1口的管脚第一次写1时，被定义为高阻输入。
P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。
在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。
P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。
P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。
在FLASH编程和校验时，P1口作为第八位地址接收。
C51单片机引脚功能介绍C51单片机引脚功能介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。
⒈电源: ⑴VCC - 芯片电源，接+5V；⑵VSS - 接地端；⒉时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。
⒊控制线:控制线共有4根，⑴ALE/PROG:地址锁存允许/片内EPROM编程脉冲①ALE功能：用来锁存P0口送出的低8位地址新门户②PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。
⑵PSEN:外ROM读选通信号。
⑶RST/VPD:复位/备用电源。
①RST（Reset）功能：复位信号输入端。
②VPD功能：在Vcc掉电情况下，接备用电源。
⑷EA/Vpp:内外ROM选择/片内EPROM编程电源。
①EA功能：内外ROM选择端。
②Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。
⒋I/O线89C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。
P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。
拿到一块芯片，想要使用它，首先必须要知道怎样连线，我们用的一块称之为89C51的芯片，下面我们就看一下如何给它连线。
1、电源：这当然是必不可少的了。
单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。
2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。
只要买来晶体震荡器，连上就能了，按下图1接上即可。
3、复位管脚：按下图1中画法连好。
EA管脚：EA管脚接到正电源端。
至此，一个单片机就接好，通上电，单片机就开始工作了。
我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个管脚相连，不然单片机就没法控制它了，单片机上除了刚才用掉的5个管脚，还有35个，我们将这个LED和1脚相连。
51单片机引脚介绍(全)51单片机引脚介绍(全)单片机（Microcontroller）是一种集成了微处理器核心、存储器和各种输入输出控制电路的集成电路芯片，广泛应用于嵌入式系统中。
而51单片机（8051 Microcontroller）是最早被广泛使用的一款单片机型号，其引脚布局和功能十分重要。
本文将对51单片机的引脚进行详细介绍，以便更好地理解和应用。
1. 引脚简介51单片机共有40个引脚，编号为P0.0至P3.7，其中P0、P1、P2、P3为4个8位的I/O端口，分别对应于32个可编程的引脚。
此外，引脚还包括VCC（供电正极）、GND（接地）以及RESET（复位引脚）、PSEN（程序存储器使能引脚）、ALE/PROG（地址锁存/编程使能引脚）、EA/VPP（外部访问使能/编程电压），共计7个特殊功能引脚。
2. I/O口的功能P0口是可用的8位双向I/O口，可以用于与外设的数据传输。
P0口在模拟输入/输出工作状态下为双向I/O口，在数字输入/输出工作状态下为输出口。
P1口也是一个可用的8位双向I/O口，用于与外设的数据传输。
P2口是一个不可用的8位双向I/O口，它被用作外部总线的高8位数据总线。
P3口是一个可用的8位双向I/O口，用于与外设的数据传输。
3. 特殊功能引脚RESET引脚是用于复位单片机的引脚。
将RESET引脚拉低，即可使单片机复位。
PSEN引脚是用于访问外部程序存储器（EPROM或闪存）的引脚。
当PSEN为高时，表示访问的是程序存储器。
ALE/PROG引脚在T0（定时器0）的溢出和外部中断0激活时产生外部地址锁存信号。
在程序编程时，它与PSEN引脚一起用作编程使能信号，并提供编程电压。
EA/VPP引脚是用于控制单片机是否使用外部存储器。
当EA/VPP 为低时，表示单片机使用外部存储器；当EA/VPP为高时，表示单片机使用内部存储器。
4. 其他引脚VCC引脚是单片机的正电源引脚，需要接入正电源。
