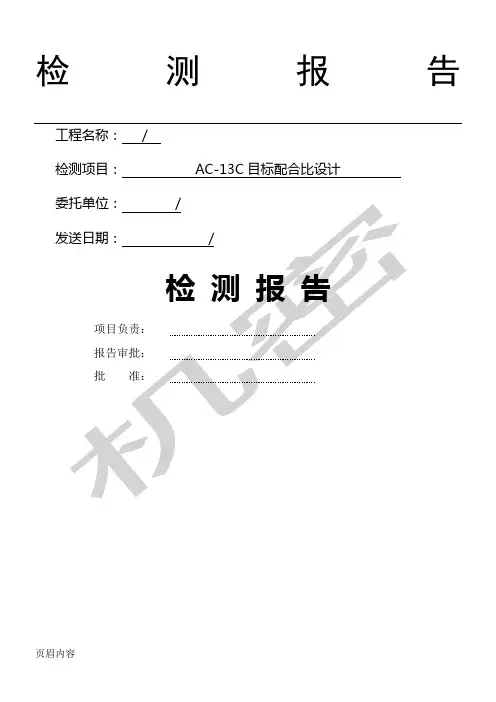

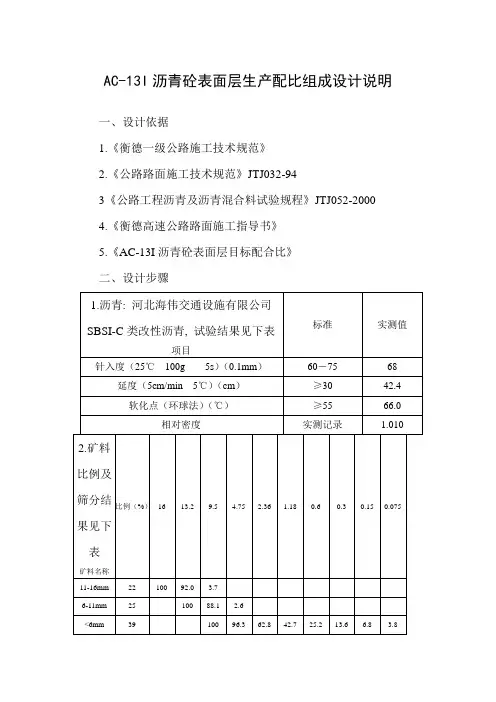

检测报告工程名称： /检测项目： AC-13C目标配合比设计委托单位： /发送日期： /检测报告项目负责：报告审批：批准：检测报告附：配合比设计及检测1.送样集料筛分和密度试验结果2.AC-13C沥青混和料目标配合比设计2.1 AC-13C沥青混合料初试级配设计设计成C、M和F三种不同粗细程度的级配结构，具体见附表2，示意图见附图1。

附表2 AC-13C沥青混合料级配组成设计料堆比例,% 通过下列筛孔尺寸（mm）的百分通过率（%）料仓C级配M级配F级配筛孔C级配M级配F级配4＃（10～15）30 22 330. 7.3 7.7 6.6 0.15 8.3 8.8 7.43＃（5～10）25 28 25 0.3 10.0 10.8 8.9 0.6 13.5 14.9 11.92＃（3～5）8 7.5 10 1.18 18.6 20.9 16.32.36 30.5 34.8 26.51＃（0～3）35 41 30 4.75 45.3 50.3 42.3 9.5 71.2 78.8 68.4矿粉 2 1.5 2 13.2 97.9 98.5 97.7 合成毛体积γsb2.690 2.668 2.697 16 100 100 100 合成表观γsa2.705 2.702 2.707 19 100 100 100附图1 AC-13C沥青混合料级配结构示意图2.2 矿料级配的确定结合以往工程经验，确定本配比设计中的初始沥青用量采用4.6（％）（油石比）。

用油量为4.6%时C、M、F三级配的沥青混合料的空隙率和矿料间隙率结果见附表3。

附表3中，三个级配的体积指标均满足设计要求，根据设计文件的要求沥青混合料类型为AC-13C，因此，选C级配作为目标级配。

2.3 最佳沥青用量的确定附表5 马歇尔混合料设计试验结果与混合料特性试验项目油石比（%）要求/ 4.0 4.3 4.6 4.9 5.2 / 毛体积相对密度 2.344 2.351 2.360 2.368 2.381 /理论最大相对密度 2.477 2.474 2.471 2.467 2.461 / 空隙率(%) 5.4 5.0 4.5 4.0 3.2 4～6 矿料间隙率 (%) 16.2 16.2 16.1 16.1 15.8 / 饱和度 (%) 66.7 69.2 72.1 74.9 79.6 65～75 稳定度( kN) 11.01 11.10 11.81 10.66 10.96 ≥8.0流值(mm) 1.5 2.3 3.0 2.8 1.9 1.5～4根据马歇尔的试验结果，所选的沥青用量围，密度没有出现最大值,取目标空隙率4.0%对应的油石比4.88%为OAC1，即OAC1=4.88%，再从图上查得计算得之，即OACmin=4.02%，OACmax=4.88%，即OAC2=(OACmin+OACmax)/2=（4.02+4.88）/2=4.45%。

AC-13沥青砼配合比设计AC-13型沥青混凝土配合比设计报告（K691+000沥青混凝土拌合厂）工程名称：G214线清水河至结古段二级公路路面工程监理单位：内蒙古交通建设监理咨询有限责任公司施工单位：青海省公路工程建设总公司施工桩号：K675+000—K705+000报告日期：2005—7—6AC-13型沥青混凝土配合比设计报告一.前言本工程位于G214线清（水河）至结（古）段，地处规范规定的寒区。

施工段落K675+000-K705+000段，共计30公里。

面层设计厚度5㎝,规格采用AC-13型。

二.原材料2.1.沥青沥青由业主统购，为新疆克拉玛依生产的重交A-130A石油沥青。

沥青进场后即进行了抽检，经检验沥青三大指标符合规范要求，详细数据如表1。

表1 沥青质量试验结果技术指标A-130规范要求实测数据备注针入度25℃,100ɡ,5ｓ, （0.1㎜）120-140 126 实测针入度指数PI -1.5-+1.0 -0.575 实测延度15℃,5㎝／min （㎝）≥100 ＞100 实测软化点T RAB （℃）≥40 42.9 实测相对密度（ｇ／㎝3）实测0.9782 实测=RTFOT后残留物质量损失（ｇ）±0.8 -0.54 实测针入度比25℃（﹪）≥54 69.14 实测延度10℃（㎝）≥12 57.67 实测根据中国气象站1961-2000年气温统计资料显示，56034号区站（清水河地区）7天平均高气温为18℃，极端最低气温为-43℃。

根据计算，该地区路面预计高温度T20㎜=40.33℃,路面表面预计低温度TSURF=-35.24℃.该沥青经试验计算分析，属溶凝胶型沥青，当量软化点T800=43.37℃,当量脆点T1.2=-21.3℃,当量脆点距路面表面预计低温度尚有13.94℃的差值，只能在配合比设计中尽可能地提高沥青用量，尽最大限度地避免路面低温裂缝。

2.2.粗集料采用大型反击式联合破碎机破碎，破碎机生产三种矿料，S10碎石，S12碎石和S15石屑。

精心整理
检验报告
样品名称：AC-13C沥青混合料配合比设计
委托单位：*******************
工程名称:**********
页
A
，实测上述集料的各种性能见表3：
表3各种集料的实测性能
2.1
1
选
用
的
AC-1
3C
混
图1合成级配通过率示意图
2.2混合料最佳油石比试验
按0.5%的间隔取4.0%、4.5%、5.0%、5.5%、6.0%；5个不同的油石比分别成型马歇尔试件。

实测不同油石比时混合料试件的各项技术指标，取满足技术指标要求的油石比为最佳设计油石比。

马歇尔试验结果见表5，根据马歇尔稳定度试验结果，分别绘制稳定度、流值、空隙率、饱和度与
油石比的关系如图2-图7所示：
表5不同油石比混合料马歇尔试验结果第4页，共6页
OAC1=（a1+a2+a3+a4）/4=4.58%
同时，根据沥青混合料的马歇尔试验技术标准，求出各项指标均符合技术标准的沥青用量OAC min~OAC max，计算沥青最佳油石比的初始值OAC2：
OAC2=（OAC min+OAC max）/2=4.5%
根据OAC1和OAC2综合确定最佳油石比OAC：
OAC=（OAC1+OAC2）/2=4.5% 结论：AC-13C最佳油石比为4.5%。

3AC-13C目标配合比设计性能检验第6页，共6页
3.1马歇尔试验
以4.5%的油石比为最佳沥青用量制作马歇尔试件，得出结果如下表：表6马歇尔试件试验结果
马歇尔残留稳定度比为：91.2%。

严谨求实科学管理精益求精质量至上试验报告样品名称：AC-13C沥青混合料目标配合比设计与试验检验类别：委托试验委托单位: 中建五局土木工程有限公司试验单位: 湖南省交通建设质量监督试验检测中心批准日期：2010年5月21日地址:湖南省长沙市芙蓉中路三段472# 邮政编码:410015 电话:3 传真:3湖南省交通建设质量监督试验检测中心试验报告主检: 审核：审批：湖南省交通建设质量监督试验检测中心试验报告主检: 审核：审批：设计说明1．沥青混合料的级配采用AC-13C型级配。

根据JTG F40-2004《公路沥青路面施工技术规范》要求，并结合刚果（布）国家1号公路：施工地点为热带雨淋气候，常年平均气温为35℃左右，最高气温40℃-45℃，年降雨量大于1000mm的具体情况，确定了相应的工程级配。

2．AC-13沥青混合料所用原材料均为委托单位来样，其组成为：（1）集料：取样地点为萨哈采石场。

碎石规格和数量：0/0.3mm3.4kg, 0/2.36mm13kg,0/4.75mm22kg,0/16mm19kg,4.75/9.5mm20kg, 9.5/16mm29kg。

（2）沥青：道路石油沥青60/70，重量5kg。

（3）沥青抗剥离剂：江西省上饶市恒大建材化工有限公司。

3．按规范要求，沥青混合料理论最大相对密度采用真空实测法。

4．室内试验的拌和温度为160℃，试件的击实成型温度为145℃。

5．配合比设计试验及计算参数均以“JTG F40-2004《公路沥青路面施工技术规范》中附录B 热拌沥青混合料配合比设计方法”中的程序及公式计算。

6．试验结果：经室内配合比设计试验与相关验证，确定AC-13沥青混合料目标配合比设计的最佳油石比为4.8％，在进行生产配合比设计与试验时，其合成级配尽可能与目标配合比级配曲线接近。

目标配合比的各级材料比例见相关设计图表。

7.建议在混合料中添加2%的硅酸盐水泥，以提高混合料的水稳定性。

AC-13型沥青混凝土配合比设计报告（K691+000沥青混凝土拌合厂）工程名称：G214线清水河至结古段二级公路路面工程监理单位：内蒙古交通建设监理咨询有限责任公司施工单位：青海省公路工程建设总公司施工桩号：K675+000—K705+000报告日期：2005—7—6AC-13型沥青混凝土配合比设计报告一.前言本工程位于G214线清（水河）至结（古）段，地处规范规定的寒区。

施工段落K675+000-K705+000段，共计30公里。

面层设计厚度5㎝,规格采用AC-13型。

二.原材料2.1.沥青沥青由业主统购，为新疆克拉玛依生产的重交A-130A石油沥青。

沥青进场后即进行了抽检，经检验沥青三大指标符合规范要求，详细数据如表1。

表1 沥青质量试验结果根据中国气象站1961-2000年气温统计资料显示，56034号区站（清水河地区）7天平均高气温为18℃，极端最低气温为-43℃。

根据计算，该地区路面预计高温度T20㎜=40.33℃,路面表面预计低温度T SURF=-35.24℃.该沥青经试验计算分析，属溶凝胶型沥青，当量软化点T800=43.37℃,当量脆点T1.2=-21.3℃,当量脆点距路面表面预计低温度尚有13.94℃的差值，只能在配合比设计中尽可能地提高沥青用量，尽最大限度地避免路面低温裂缝。

2.2.粗集料采用大型反击式联合破碎机破碎，破碎机生产三种矿料，S10碎石，S12碎石和S15石屑。

10-15㎜碎石13.2㎜筛上筛余量偏多，不符合S10规格，但不影响使用。

5-10㎜碎石符合S12规格，0-5㎜石屑符合S15规格。

各种材料筛分结果如表2。

表2 各种粗集料的筛分结果按规范对碎石质量的检验结果如表3，各项指标均符合规范要求，可以使用。

表3 各种粗集料的质量规格2.3.细集料采用本地河砂，细度模数3.63，属粗砂。

级配偏粗，但不影响使用。

质量符合规范要求，可以使用。

各项指标如表4和表5。

2.4.填料采用石灰石粉作填料，石灰石矿粉的质量及规格符合要求，可以使用。

精心整理
检验报告
样品名称：AC-13C沥青混合料配合比设计
委托单位：*******************
工程名称:**********
页
A
，实测上述集料的各种性能见表3：
表3各种集料的实测性能
2.1
1
选
用
的
AC-1
3C
混
图1合成级配通过率示意图
2.2混合料最佳油石比试验
按0.5%的间隔取4.0%、4.5%、5.0%、5.5%、6.0%；5个不同的油石比分别成型马歇尔试件。

实测不同油石比时混合料试件的各项技术指标，取满足技术指标要求的油石比为最佳设计油石比。

马歇尔试验结果见表5，根据马歇尔稳定度试验结果，分别绘制稳定度、流值、空隙率、饱和度与
油石比的关系如图2-图7所示：
表5不同油石比混合料马歇尔试验结果第4页，共6页
OAC1=（a1+a2+a3+a4）/4=4.58%
同时，根据沥青混合料的马歇尔试验技术标准，求出各项指标均符合技术标准的沥青用量OAC min~OAC max，计算沥青最佳油石比的初始值OAC2：
OAC2=（OAC min+OAC max）/2=4.5%
根据OAC1和OAC2综合确定最佳油石比OAC：
OAC=（OAC1+OAC2）/2=4.5% 结论：AC-13C最佳油石比为4.5%。

3AC-13C目标配合比设计性能检验第6页，共6页
3.1马歇尔试验
以4.5%的油石比为最佳沥青用量制作马歇尔试件，得出结果如下表：表6马歇尔试件试验结果
马歇尔残留稳定度比为：91.2%。

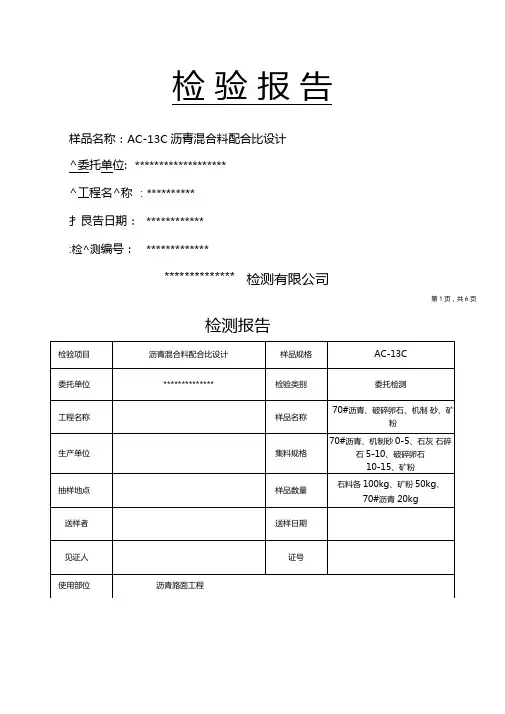

检验报告样品名称：AC-13C沥青混合料配合比设计^委托单位: *******************^工程名^称：**********扌艮告日期：************:检^测编号：*************************** 检测有限公司第1页，共6页检测报告批准：审核：检测:1材料第2页，共6页1.1沥青材料干燥、表面粗糙的破碎卵石、碎石。
