2012混凝土课程设计任务书

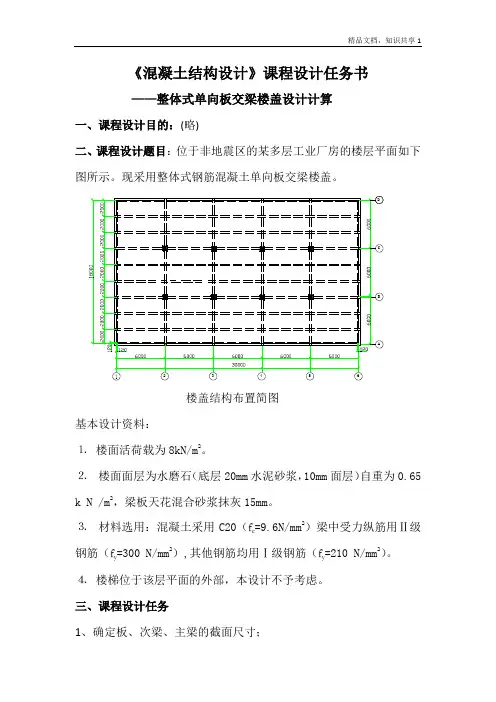

《混凝土结构设计》课程设计任务书——整体式单向板交梁楼盖设计计算一、课程设计目的：(略)二、课程设计题目：位于非地震区的某多层工业厂房的楼层平面如下图所示。

现采用整体式钢筋混凝土单向板交梁楼盖。

楼盖结构布置简图基本设计资料：⒈楼面活荷载为8kN/m2。

⒉楼面面层为水磨石（底层20mm水泥砂浆，10mm面层）自重为0.65 k N /m2，梁板天花混合砂浆抹灰15mm。

⒊材料选用：混凝土采用C20（f c=9.6N/mm2）梁中受力纵筋用Ⅱ级钢筋（f y=300 N/mm2）,其他钢筋均用Ⅰ级钢筋（f y=210 N/mm2）。

⒋楼梯位于该层平面的外部，本设计不予考虑。

三、课程设计任务1、确定板、次梁、主梁的截面尺寸；2、分别计算板的受力钢筋和分布钢筋、次梁的受力钢筋和箍筋及弯起钢筋（包括构造钢筋）、主梁的受力钢筋和箍筋及弯起钢筋（包括构造钢筋）；3、作板的配筋平面图和断面图、次梁的配筋立面图和断面图、主梁的内力包络图和配筋立面图及断面图。

四、课程设计应上交的资料内容：1、板、次梁、主梁的截面尺寸及配筋的计算书；2、作板的配筋平面图和断面图、次梁的配筋立面图和断面图、主梁的内力包络图和配筋立面图及断面图（此部分图形在2#图上作出，共两张，比例自定，严格按建筑制图标准和规范绘制）；3、设计心得体会和感想；4、参考资料和文献；5、把以上资料按照从封面、目录、设计任务书、板的设计计算、次梁的设计计算、主梁的设计计算、参考文献、板的配筋图、次梁的配筋图、主梁的配筋图，装订成册，上交指导老师。

五、课程设计时间安排：1、安排设计任务，设计准备 0.5天2、设计计算草稿、绘图及资料整理 4天3、交指导老师审核及交设计 0.5天六、课程设计成绩评定：分优、良、中、及格和不及格五个等级。

《混凝土结构设计》课程设计指导书（一）梁、板截面尺寸由于板的计算跨度与板的厚度，次梁的截面尺寸有关，次梁的计算跨度与主梁的截面尺寸有关，故交梁楼盖的设计，应首先确定梁、板的截面尺寸。

现浇钢筋混凝土楼盖课程设计任务书学生姓名:专业学号：指导教师:北京交通大学海滨学院土木工程系2012.12钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目设计某多层工业建筑（某生产车间）的中间楼面如图所示，其中纵向尺寸5＊L y，横向尺寸3＊Lx；楼盖尺寸由教师指定（根据学号进行分配）（采用现浇钢筋混凝土单向板肋梁楼盖）图1 楼面平面示意二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明三、设计资料1、Ly和Lx尺寸（见设计分组表）楼盖平面轴线尺寸示意图如图2所示.图2 楼面平面轴线尺寸2、生产车间的四周外墙均为承重砖墙，其中纵墙厚370mm，横墙厚度240mm，采用MU10烧结普通砖、M5混合砂浆砌筑。

内设钢筋混凝土柱，其截面尺寸为350mm×350mm。

3、荷载（1）、楼面活荷载，单位为2kN（见设计分组表）/m（2）、楼面面层：水磨石地面2kN.0m/65（3）、楼盖自重：钢筋混凝土自重标准值3/25m kN =γ（4）、平顶粉刷：2/25.0m kN 4、材料 （1）、混凝土：C30（2）、钢筋：主梁及次梁受力筋用HRB400级钢筋，梁箍筋及板内构造筋采用HRB335级钢筋。

5、环境类别：一类 四、 设计内容1. 按指导教师给定的分组进行设计,编制设计计算书。

2. 用2号图纸2张或1号图纸1张绘制楼盖结构施工图，包括结构平面布置图，板配筋图，次梁和主梁配筋图（用铅笔图绘制）。

3. 结构平面布置：按指定的分组进行单向板肋梁楼盖布置，各构件按类型编号，主梁建议采用横向布置，梁宜贯通，布置应规整，同类型构件截面应尽可能统一。

课程设计任务书课程名称：混凝土结构基本原理课程编号：学时学分：学生班级：学生姓名：学号：指导教师：制订日期： 2012年 1 月归口单位：建筑工程学钢筋混凝土单向板肋梁楼盖课程设计一、设计题目 单向板肋梁楼盖设计 二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：100） （2）、板的配筋图（1：100） （3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M 、剪力V 的包络图 （5）、钢筋明细表及图纸说明全套图纸，加153893706三、设计资料1、楼面的活荷载标准值为7.0kN/m 22、楼面面层用20mm 厚水泥砂浆抹面（3/20m kN =γ），板底及梁用20mm 厚石灰砂浆抹底（3/17m kN =γ） 3、材料选用：（1）、混凝土：C25（2）、钢筋：主梁及次梁受力筋用HRB400级钢筋，板内及梁内的其它钢筋可以采用HPB335级。

现浇钢筋混凝土单向板肋梁楼盖设计计算书一、 平面结构布置：１、确定主梁的跨度为6.3m,次梁的跨度为5.1m,主梁每跨内布置两根次梁,板的跨度为m 9.1。

楼盖结构布置图如下：楼盖平面布置图 1：100２、按高跨比条件，当mm l h 5.47401=≥时，满足刚度要求，可不验算挠度。

对于工业建筑的楼盖板，要求h ≥80mm ，取板厚h ＝80mm3、次梁的截面高度应满足 h ＝(1/16～1/10)L ＝(357～570)mm ，取h ＝400mm 。

则b ＝(21～31)h ＝(133～200)mm ，取b ＝200mm 。

4、主梁的截面高度应该满足h ＝(81～141)L ＝(407～713)mm ，取h ＝600mm 。

则b ＝(21～31)h ＝(200～300)mm ，取b ＝250mm 。

《混凝土结构设计实训》课程设计任务书题目整体式单向板肋梁楼盖设计系别专业班级学号学生姓名起讫日期指导教师职称教研室主任日期江西科技学院教务处印制填表说明1．课程设计（论文）书第一项、第二项内容由指导教师填写，由所属教研室主任审定后下达到学生。

2．课程设计（论文）书第三项、第四项、第六项内容由学生填写，由指导教师审定。

3．课程设计（论文）完成后，与课程设计图纸（论文）、计算书（调研报告）等用专用文件袋装齐亲自交给指导教师，待指导教师确认资料完整后方可。

4．课程设计（论文）完成后，由指导教师评阅，签署评语，并评定学生成绩，由所属教研室主任审查。

一、课程设计（论文）的要求和内容（包括设计资料、设计要求、设计内容） （一）设计资料某仓库楼盖，采用现浇钢筋混凝土肋形楼盖其结构平面布置如图1所示。

图11）楼面构造做法：20mm 厚水泥砂浆面层，12mm 厚板底纸筋抹灰。

2）可变荷载：其标准值为7.0kN/m 23）永久荷载分项系数为1.2，可变荷载分项系数为1.3（由于楼面活荷载标准值>4.0kN/m2）4）材料选用：混凝土采用C30（c f =14.3N/mm 2, t f =1.43N/mm 2） 5）钢筋 ：梁中受力主筋采用HRB335级钢筋（y f =300N/mm 2） 其余采用HPB235级钢筋（y f =210N/mm 2）（二）设计要求1）加强自觉性和独立性。

自觉性建立在对课程设计的重要性及各项环节的必要性的充分认识和理解的基础上，自觉性主要表现在要主动、积极。

独立性要求同学独立思考，独立解决问题，不依赖教师，不依赖教材。

2）应切实注意结构设计的正确、熟练、规范，正确是基础，熟练出效率，规范才能保证正确、熟练。

3）学会使用规范、手册及各种参考图集，尽可能少依赖教材。

4）同组同学之间要注意协作配合。

（三）设计内容完成设计计算书一份并绘制结构施工图。

内容包括： 1）结构平面布置图：主梁、次梁及板的布置； 2）板、次梁和主梁的截面尺寸拟定；3）板、次梁和主梁的荷载计算、内力计算（板、次梁按塑性方法，主梁按 弹性方法）；4）构件截面配筋计算，并绘制结构施工图。
