混凝土结构设计课程设计任务书

《混凝土结构》（楼盖）课程设计任务书一．设计题目现浇钢筋混凝土整体式肋梁楼盖结构二．设计目的1．了解现浇混凝土结构单向板肋梁楼盖、双向板肋梁楼盖的一般设计过程；2．通过单向板肋梁板、次梁的设计计算，掌握考虑塑性内力重分布的计算方法；通过主梁的设计计算，掌握按弹性理论分析内力的方法；3．通过双向板、次梁、主梁的设计计算，掌握按弹性理论分析内力的方法；4．熟悉现浇梁、板的构造要求；5．掌握钢筋混凝土结构施工图的表达方式、制图规范、提高绘图能力；6．学习绘制钢筋材料表。

三．设计内容及要求(一)设计计算说明书的编制依据有关规范、文献，进行结构选型、结构布置、结构设计计算。

主要包括如下内容：1．进行结构选型、柱网布置，主、次梁布置；2．楼板、主梁及次梁截面尺寸的确定；3．混凝土、钢筋强度等级的选择；4．确定连续板、连续次梁及连续主梁的计算单元及计算简图；5．计算永久荷载（恒荷载）及可变荷载（活荷载）；6．不同荷载下的连续板、连续次梁及连续主梁的内力计算：单向板：按考虑塑性内重分布的方法计算。

次梁：按考虑塑性内重分布的方法计算。

主梁：按弹性理论方法计算。

双向板及其主、次梁：按弹性理论方法计算。

7．选取板、次梁及主梁控制截面内力，分别进行配筋设计及构造设计，并进行裂缝及变形验算。

（二）绘制结构施工图及钢筋材料表：（1）楼盖结构布置图（楼板、次梁、主梁布置）；（2）楼板配筋图及钢筋表；（3）次梁的配筋图及钢筋表；（4）主梁的抵抗弯矩图，配筋图及钢筋表。

（三）完成成果要求：（1）设计计算书一份。

（2）绘制结构施工图一张A1号图纸，包括楼盖结构布置图，楼板配筋图，次梁的配筋图，主梁的抵抗弯矩图，配筋图。

四．设计原始资料1．学生分组及设计参数见表1。

每组3-5人，其他参数由指导教师确定。

2．楼面做法：工业仓库：20-25mm厚水泥砂浆地面；钢筋混凝土现浇楼板；15-20mm厚石灰砂浆抹底。

百货商场、百货商场楼盖：大理石地面，可根据相关图集由学生自己确定构造做法。

《混凝土结构设计原理》课程设计任务书辽宁工业大学《混凝土结构设计原理》课程设计任务书 预应力混凝土T 梁、箱梁桥主梁预应力钢束设计 （标准跨径20m ，桥宽15m ） 开课单位：土木建筑工程学院 2022年3月课程设计（论文）任务及评语 院（系）：土木建筑工程学院 教研室：施工教研室学 号 学生姓名 专业班级道桥181级课程设计（论文）题 目预应力混凝土T 梁、箱梁桥主梁预应力钢束设计课程设计（论文）要求与任务一、课设要求1、依据已知条件，完成主梁的预应力钢束设计。

2、完成相关设计图纸不少于3张（3#图纸）。

二、课设任务1、完成钢束估算，钢束线形设计。

2、预应力钢束的预应力损失计算。

3、主梁截面强度验算，挠度验算等，4、完成相关设计图纸不少于3张（3#图纸） 三、设计说明书要求1、计算过程完整，计算方法符合公路桥梁预应力混凝土设计规范要求。

2、课设论文成果格式符合要求，图纸绘制规范。

工作计划第一周 周一、布置课设任务、查资料；周二、钢束面积估算；周三、钢束布置周四、主梁截面特性计算，截面强度计算；周五、主梁截面特性计算，截面强度计算第二周周一、预应力损失计算；周二、预应力损失计算；周三、应力验算，挠度计算，下锚应力计算；周四、应力验算，挠度计算，下锚应力计算；周五、整理计算书，上交课设成果，答辩指导教师评语及成绩成绩平时表现10% 计算书、图纸70%答辩成绩20%合计教师评语：成绩：指导教师签字：学生签字：2022年03月18日一、课程设计的目的与要求1．教学目的《混凝土结构设计原理》是土木工程专业的重要课，为了加强学生对基本理论的理解和相关规范条文的应用，培养学生独立分析问题和解决问题的能力，要在讲完有关课程内容后，安排2周的课程设计，以提高学生的综合运用知识的能力。

通过课程设计，着重培养学生综合分析和解决问题的能力以及严谨，扎实的工作作风。

为学生将来走上工作岗位，顺利完成设计任务奠定基础。

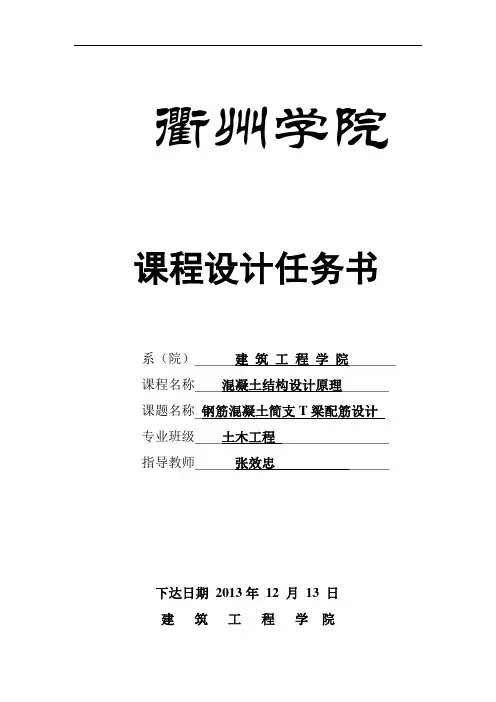

衢州学院课程设计任务书系（院）建筑工程学院课程名称混凝土结构设计原理课题名称钢筋混凝土简支T梁配筋设计专业班级土木工程指导教师张效忠下达日期2013年12 月13 日建筑工程学院钢筋混凝土简支T桥配筋设计任务书一、设计题目钢筋混凝土简支T梁配筋设计二、设计内容1、确定控制截面的设计效应组合值根据所提供的资料，选择控制截面并确定，并计算控制截面的设计效应组合值。

2、根据所提供的材料等级确定各控制截面的钢筋用量。

3、验算主梁的正截面强度、斜截面强度、主梁的裂缝宽度以及挠度。

4、绘制设计图根据计算的结果绘制简支T梁钢筋布置图一张。

三、设计资料1、主梁横断面尺寸见下图各标准跨径T梁基本尺寸见表1：各标准跨径T梁基本尺寸表1标准跨径（m）预制梁长（m）计算跨径（m）()h mm()ib mm()b mm'1()h mm'2()h mm16-A 15.96 15.50 1300 1600 180 80 140续表2、荷载效应通过计算得到控制截面的作用效应：⑴支点截面按照承载力极限状态计算时的支点剪力值见表2⑵跨中弯矩跨中截面的最不利弯矩值见表2，按照承载力极限状态计算时的跨中剪力值见表2⑶其他截面从支点到跨中截面，弯矩假定为抛物线分布，剪力按直线变化。

3、主要材料：混凝土：混凝土等级请每位同学根据自己的编号对应的荷载表中的混凝土等级取用。

钢筋：主筋等级请每位同学任选一个荷载表中的钢筋等级取用，箍筋采用R235，斜筋（弯起钢筋）等级跟主筋等级相同。

三、主要参考资料1、教材：《结构设计原理》2、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004四、提交成果1、计算说明书一份，格式要求按建筑工程学院课程设计规程办法的规定提交。

2、绘制A3图纸1张，要求AUTOCAD图；绘制要求参见例图。

——课程设计——课程设计名称＿＿＿＿＿＿＿＿＿＿＿＿姓名＿＿＿＿＿＿＿＿＿＿＿＿学号＿＿＿＿＿＿＿＿＿＿＿＿指导教师＿＿＿＿＿＿＿＿＿＿＿＿完成任务日期＿＿＿＿＿＿＿＿＿＿＿＿混凝土结构课程设计任务书一、课程设计目的（1）掌握单层单跨工业厂房结构布置和构件选型的方法；（2）了解结构组成、荷载传递关系及其计算简图的确定；（3）掌握排架结构的内力计算和内力组合的方法；（4）掌握排架结构构件的设计计算过程（5）了解并熟悉单层单跨工业厂房的有关构造要求；（6）掌握钢筋混凝土结构施工图的表达方式和制图规定，进一步提高制图的基本技能；二、设计题目设计某市郊外一单层单跨厂房，设有两台中级工作制A5的软钩吊车。

车间总长Lm、柱距6m、跨度看各班题目，设有天窗。

纵向墙上每柱间设置上、下两层窗户：上层窗口尺寸（宽×高）=4000mm×1800mm，；下层窗口尺寸（宽×高）=4000mm×4800mm。

三、设计题号（1）一班：基本风压为0.3kN/m2，基本雪压为0.25kN/m2。

不考虑地震荷载。

地面粗糙度为A类，车间总长为72m载。

地面粗糙度为B类，车间总长为102m表2 单层单跨工业厂房课程设计题号（3）三班：基本风压为0.40kN/m2，基本雪压为0.25kN/m2。

不考虑地震荷载。

地面粗糙度为C类，车间总长为150m表3 单层单跨工业厂房课程设计题号（4）四班：基本风压为0.45kN/m2，基本雪压为0.25kN/m2。

不考虑地震荷载。

地面粗糙度为A类，车间总长为102m四、设计资料1、荷载不上人屋面活荷载为0.5kN/ m2。

2、材料（1）混凝土：C20，C25，C30。

（2）钢筋：纵向受力钢筋采用HRB335，箍筋采用HPB235。

（3）型钢及预埋件采用HRB335，HPB235。

3、建筑构造（1）屋面：卷材防水屋面，其做法如下：两毡三油防水层上铺小石子：0.35kN/ m220mm厚水泥砂浆找平层：0.4kN/ m2100mm厚水泥珍珠岩制品保温层：0.5kN/ m2一毡两油隔气层：0.05kN/ m220mm厚水泥砂浆找平层：0.4kN/ m2预应力混凝土大型屋面板： 1.4（2）墙体用240mm厚清水砖墙，钢门窗。

华北水利水电大学课程设计任务书及计划书20 15 ——20 16 学年第二学期环节名称：混凝土结构设计原理课程设计学生专业班级：2015级建筑工程技术高起专指导教师：司林军院、系：土木与交通学院教研室：工程结构课程设计任务书注：此套表填写一式三份，于课程设计前一周分别交至教学督导团、教务科、教研室课程设计计划书附页1.设计资料1．1某印刷厂仓库为多层砖混结构，内框架承重体系。

外墙厚240mm，主梁下附墙垛尺寸为370×490mm，钢筋混凝土柱截面尺寸为300mm×300mm，楼盖采用整体式钢筋混凝土结构，建筑平面布置如图1所示及见表1。

1．2 荷载：1．2．1 楼面使用荷载及楼梯使用活荷载标准值：见表1。

1．2．2 楼面构造层做法：20mm厚水泥砂浆面层(容重为20kN/m3)；楼梯踏步面层采用30mm厚水磨石，底面为20mm厚混合砂浆抹灰层。

1．2．3 钢筋混凝土楼盖自重γ＝25kN／m31．2．4 平顶及梁粉刷：15mm厚M5混合砂浆粉刷γ＝17kN／m3，包括白石膏、喷白二度。

1．3永久荷载分项系数为1.2，可变荷载分项系数为1.4。

1．4材料选用：混凝土：C30钢筋：梁的主筋采用HRB400级钢筋，其它部位采用HPB300级钢筋。

2.设计内容：2．1设计原则2．1．1 结构布置必须全面、正确地体现经济合理；2．1．2结构构件必须具有足够的承载力、刚度、稳定性和耐久性等方面的要求。

2．2 结构布置的选择2．2．1本工程是印刷厂仓库，用于堆放纸张、书籍等，使用荷载较大，宜采用主、次梁肋形楼盖结构体系，可根据柱网尺寸和板、次梁、主梁的经济跨度确定结构布置方案。

2．2．2确定梁、板截面尺寸及其伸入墙内的长度。

2．3板的计算2．3．1荷载设计值的计算（包括恒载与活荷载）；2．3．2弯矩设计值的计算(按塑性内力重分布理论)；2．3．3正截面承载力计算。

2．4 次梁的计算2．4．1 荷载设计值的计算（包括恒载与活荷载）；2．4．2 内力计算(按塑性内力重分布理论)；a.弯矩设计值的计算；b.剪力设计值的计算。

钢筋混凝土结构课程设计任务书桂林理工大学博文管理学院建筑工程系2010年12月混凝土结构设计原理课程设计设计课题：钢筋混凝土现浇整体式楼盖设计1、设计时间：2011年1月3日－1月 14日。

2、设计资料：某民用建筑办公楼，采用框架结构，采用钢筋混凝土现浇整体式肋形楼盖，结构布置如附图。

1）、楼面为水磨石地面，恒载标准值0.65kN /m2；板底抹灰20mm厚（容重为17kN/m3）；2）、钢筋除主梁和次梁的主筋采用HRB335钢筋外，其余均为HPB235钢筋；3）、其它设计资料根据学号按附表采用；3、设计内容及要求：1）、编写整洁，正确，详细，完整的设计说明书一份，内容包括：a.板、次梁和主梁的截面尺寸的拟定；b.板、次梁和主梁的荷载计算；内力计算；c.构件截面配筋计算。

2）、绘制各构件的配筋图，并符合施工图的各项要求，包括：a.梁板结构布置图；b.板的配筋图；c.主、次梁配筋图；要求：布局合理，线条粗细分明，字体工整，符号、尺寸、说明齐全。

4、课程设计成绩评定课程设计结束后，由指导教师按有关规定评定学生的课程设计成绩。

课程设计的成绩分为：优秀、良好、及格，不及格四个等级。

优秀比例一般不超过总人数的20％。

附：课程设计计算说明书撰写要求1、计算书格式计算书手写、打印均可，用黑或兰墨水工整书写，打印用5号字、A4纸，上下左右各留25mm。

2、说明书结构及要求（1）封面包括：题目、学校、班级、姓名、指导教师姓名及时间（年、月、日）。

（2）任务书（由指导教师填写）。

3、目录目录要给出标题及页次。

4、正文正文应按目录中编排的章节依次撰写，要求计算正确，论述清楚，文字简练通顺，插图简明，书写整洁。

5 / 5。

混凝土结构课程设计任务书一、课程目标知识目标：1. 让学生理解混凝土结构的基本概念、分类及组成；2. 掌握混凝土结构的受力特点、破坏形式及设计原理；3. 了解混凝土结构设计的相关规范和标准；4. 掌握混凝土结构施工图的识读和绘制。

技能目标：1. 培养学生运用所学知识进行混凝土结构初步设计的能力；2. 培养学生分析混凝土结构受力情况，提出合理设计方案的能力；3. 提高学生运用计算机软件进行混凝土结构分析和设计的能力；4. 培养学生团队协作、沟通表达及解决问题的能力。

情感态度价值观目标：1. 培养学生对混凝土结构工程的兴趣，激发其探究精神；2. 增强学生对混凝土结构工程的安全意识，树立质量观念；3. 培养学生热爱专业，具有良好的职业道德和敬业精神；4. 培养学生具备节约资源、保护环境的社会责任感。

课程性质：本课程为专业核心课程，以理论教学和实践操作相结合，注重培养学生的实际操作能力和创新意识。

学生特点：学生具备一定的力学基础，具有较强的求知欲和动手能力，但缺乏混凝土结构设计实践经验。

教学要求：结合学生特点，注重理论与实践相结合，突出实用性，强化实践操作，提高学生的专业素养和综合能力。

通过本课程的学习，使学生能够达到上述课程目标，为将来的职业发展奠定坚实基础。

二、教学内容1. 混凝土结构基本概念与分类：包括混凝土的定义、性质及优点，混凝土结构的分类及其应用。

教材章节：第一章 混凝土结构概述2. 混凝土结构受力特点与破坏形式：介绍混凝土结构的受力性能，分析不同破坏形式的成因。

教材章节：第二章 混凝土结构的受力性能3. 混凝土结构设计原理：讲解混凝土结构设计的基本原则、方法和步骤。

教材章节：第三章 混凝土结构设计原理4. 混凝土结构设计规范与标准：学习我国混凝土结构设计的相关规范和标准。

教材章节：第四章 混凝土结构设计规范5. 混凝土结构施工图识读与绘制：教授如何阅读和绘制混凝土结构施工图。

教材章节：第五章 混凝土结构施工图6. 混凝土结构初步设计：培养学生进行混凝土结构初步设计的能力。

《混凝土结构设计》课程设计——某酒店设计计算书学院班级组名组长指导老师刘良林贾燕翔龚昕时间 2015-12-21～2016-2-24《混凝土结构设计》课程设计任务书1. 设计目的1）巩固、运用所学的混凝土结构课程有关知识；2）培养独立工作、分析和解决问题的能力；3）为将来的毕业设计做准备。

2. 工程概况某酒店为6层钢筋混凝土框架结构，底层层高为3.6m，其余层高为3.0m。

基本雪压为0.4kN/m2，基本风压为0.7 kN/m2，地面粗糙度为B类。

设计使用年限为50年。

柱网的布置图如下：3.设计规定1）混凝土强度等级为C20～C30，框架柱、梁的受力钢筋为HRB400，箍筋为HPB300；2）不考虑风荷载的顺风向风振效应，即0.1β；=z3）不考虑抗震设防；4）楼板的厚度取120mm；5）屋面为不上人屋面，且永久荷载标准值为5.5kN/m2，楼面永久荷载标准值为4.5 kN/m2，二者均包括了楼屋面装饰层、功能层及板自重。

4.设计要求1）分组进行，每组不得超过6人；2）每组推举组长，实行组长负责制；3）设计周期：两周，务必于2016年2月24日下午五点前提交。

5.成果要求1）提交计算书一份。

=2）计算书的内容包括梁柱截面估计和计算简图、荷载计算、内力分析、荷载组合（可以任取一层进行分析）四大部分。

6.参考资料●《混凝土结构基本原理》梁兴文史庆轩中国建筑工业出版社●《混凝土结构设计》梁兴文史庆轩中国建筑工业出版社●《混凝土结构设计规范》（GB50010-2010）中国建筑工业出版社●《建筑结构荷载规范》（GB50009-2012）中国建筑工业出版社1.梁柱截面尺寸及计算简图梁截面高度按梁跨度的1/18-1/10估算，梁截面宽度按梁高度的1/3-1/2估算，混凝土强度等级C30（fc=14.3KN/M^2, ft=1.43KN/M^2）,C25（fc=11.9KN/M^2, ft=1.27KN/M^2）.楼板厚120mm.由图可知，边柱负载面积3.0*1.5M，中柱负载面积3.0*3.3。

混凝土结构课程设计计算书摘要：一、前言二、设计任务及要求三、设计计算1.结构选型与尺寸2.材料性能3.受力分析4.截面设计5.构造措施四、计算结果与分析1.构件内力计算2.截面性能计算3.结构性能评价五、结论与建议正文：一、前言本次混凝土结构课程设计，旨在掌握混凝土结构设计的基本原理和方法，培养独立进行结构设计的能力。

设计过程中，遵循我国现行的混凝土结构设计规范，确保设计的安全性、经济性和合理性。

二、设计任务及要求本次设计任务为：设计一栋两层混凝土框架结构建筑，总建筑面积为2000平方米，设计使用年限为50年，结构安全等级为二级，场地类别为Ⅱ类。

要求满足建筑功能需求，结构形式简单，施工方便。

三、设计计算1.结构选型与尺寸根据建筑功能和面积要求，本设计采用钢筋混凝土框架结构。

结构尺寸如下：柱间距为6米，梁高为2.4米，板厚为0.2米。

2.材料性能结构材料采用C30混凝土，抗压强度fc=30MPa；钢筋采用HRB400，抗拉强度fy=400MPa，屈服强度fy0.8=360MPa。

3.受力分析根据建筑荷载和结构尺寸，计算框架结构的荷载效应和内力。

荷载包括：恒载、活载、风载和地震载。

4.截面设计根据受力分析和材料性能，进行框架结构的截面设计。

包括：柱截面、梁截面和板截面。

5.构造措施根据规范要求，采取相应的构造措施，如：设置箍筋、弯起钢筋、纵筋连接器等，以确保结构的安全性能。

四、计算结果与分析1.构件内力计算通过计算，得到柱、梁、板等构件的内力值。

2.截面性能计算根据内力值和材料性能，计算截面性能，包括：抗弯性能、剪切性能、挠曲性能等。

3.结构性能评价对结构的整体性能进行评价，包括：结构刚度、变形、承载力等。

五、结论与建议本次设计符合任务要求，结构安全、经济、合理。

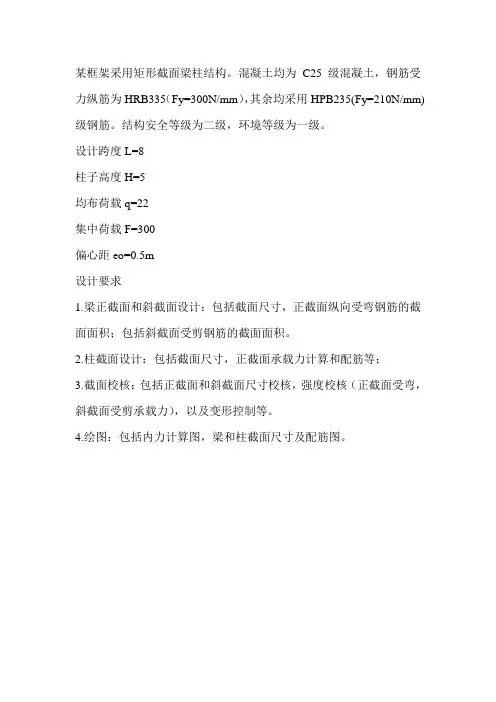

某框架采用矩形截面梁柱结构。

混凝土均为C25级混凝土，钢筋受力纵筋为HRB335（Fy=300N/mm），其余均采用HPB235(Fy=210N/mm)级钢筋。

结构安全等级为二级，环境等级为一级。

设计跨度L=8柱子高度H=5均布荷载q=22集中荷载F=300偏心距eo=0.5m设计要求1.梁正截面和斜截面设计：包括截面尺寸，正截面纵向受弯钢筋的截面面积；包括斜截面受剪钢筋的截面面积。

2.柱截面设计：包括截面尺寸，正截面承载力计算和配筋等；3.截面校核：包括正截面和斜截面尺寸校核，强度校核（正截面受弯，斜截面受剪承载力），以及变形控制等。

4.绘图：包括内力计算图，梁和柱截面尺寸及配筋图。

1234( 1 )( 2 )( 3 )由内力求解器解的内力图yx1234( 1 )( 2 )( 3 )-200.00213.0037.00剪力图yx1234 ( 1 )( 2 )( 3 )-1000.00-1000.00弯矩图yx1234( 1 )( 2 )( 3 )-513.00-263.00轴力梁正截面设计：mKN M .1000=mL 8=2/9.11mmN fc =2/27.1mmN ft =0.11=α550.0=b ζmmL h 1000~667)8/1~12/1(== h 取710mmmmmm h b 350~233)2/1~3/1(== b 取300mmh 650607100=-=<1>判断截面类型=max .Mu 201)5.01(fcbh b b αζζ-=2650*300*9.11*0.1*)550.0*5.01(*550.0-mKN M m KN .1000.4.601=<=故此梁为双筋梁 <2>mKN Mu Mul M .4.601max .1===<3>=Asl3.4254650*300*3009.11*0.1*550.001==bh fyfc bαζ2mm<4>mKN M M M .6.3984.601100012=-=-=<5>264.2160)35650(*30010*6.398)'('2'mms ho fy M As =-=-=α<6>24.2160''2mmfy fyAs As ==<7>27.64144.21603.425421mmAs As As=+=+=<8>查表(2-4)受压钢筋选配3φ32（22413'mmAs =)受拉钢筋下排的间距配置4φ36+4φ28（26535mmAs=)%18.2max %15.2%2.0min =<=<=ρρρ满足要求下排钢筋的间距为：mmmm 36532/)25*236*4300(>=--且>d=25mm 满足构造要求截面强度复核：<1>求2As 及2M受拉钢筋按两排考虑，则650600=-=h h mm2As =''As fy fy 224132413*300300mm==mKN as h fyAs Ms .0.424)35650(*2298*300)'0(22=-=-=<2>求1As 及1M241222413653521mmAs As As =-=-=533.09.11*0.1300*650*30041221*11*11====fcfybh As fcfyααρζ550.0=<b ζ391.0)15.01(11=-=ζζαsmKN fcbh s Mul .8.589650*300*9.11*0.1*391.001122===αα<3>求Mu 并最终判定mKN M m KN Mu Mu Mu .1000.8.10130.4248.58921=>=+=+=梁斜截面设计集中荷载作用下:mL 8=2/9.11mmN fc =2/27.1mmN ft =0.11=αmmmm h b 710*300*= mm h 6750=2/210mmN fyv =2/300mmN fy =<1>求梁支座边缘的剪力设计值KNVn 213=<2>复核梁截面尺寸425.2300675<==b hw根据（5-8)已知025.0cfcbh βKNKN 21344.602675*300*9.11*0.1*25.0>==梁截面尺寸满足要求 <3>验算是否需要计算箍筋85.1167580000===h a λ,取λ=3KNKN frbh V 2135.112675*300*27.1*475.10175.1<==+=λ所以需要计算配置箍筋 <4>求箍筋的数量 由式（5-4）可得mmmmfyvh Vc V SAsv /57.0675*210*25.110*5.11210*213025.1233=-=-≥<5>求箍筋的间距并配置箍筋选用双肢箍φ8（224.501mm Asv =,则mmnAsv S3.17657.024.50*257.01==≤实际配置2φ8@150 <6>画出梁横截面配筋图<7>配筋率计算3310*45.110*23.2150*30024.50*21--<====bsnAsv bsAsv sv ρ2*50.24/(300*150)=0.00不符合 均布荷载作用下mL 8=2/9.11mmN fc =2/27.1mmN ft =0.11=αmmmm h b 710*300*= mm h 6750=2/210mmN fyv =2/300mmN fy =仅配置箍筋时<1>求梁支座边缘的剪力设计值 KNVn 213=<2>复核梁截面尺寸425.2300675<==b hw根据（5-8)已知025.0cfcbh βKNKN 21344.602675*300*9.11*0.1*25.0>==梁截面尺寸满足要求 <3>验算是否需要计算箍筋KNKN ftbh 21302.180300*675*0.1*27.1*7.007.0<==所以需要计算配置箍筋 <4>求箍筋的数量 由式（5-4)可得mmmmfyvh ftbh V SAsv /19.0675*210*25.110*02.18010*213025.107.0233=-=-≥<5>求箍筋的间距并配置箍筋 选用双肢箍φ4（256.121mm Asv =,则mmnAsv S2.13219.056.12*219.01==≤实际配置2φ4@130 <6>画出梁横截面配筋图<7>配筋率计算310*64.0130*30056.12*21-====bs nAsv bsAsv sv ρ310*45.121027.1*24.024.0min -===>fyvft ρ该梁截面满足要求梁斜截面尺寸，强度校核（抗剪）由(5-4)可知 0125.107.0h SAsv fyvftbh Vcs+=675*13056.12*210*25.1675*300*27.1*7.0+=KNKN 213215>=此梁安全可靠柱截面的设计：A 柱柱的截面高度25/0l h ≥ 30/0l b ≥mmh 320258000=≥mmb 267308000=≥所以设A 柱的截面尺寸为mmmmb h 300*350*=me 5.00= 0.10=rKN G 3300*350*25==mKN M .1000= 550.0=b ζmmas as 40'== KNF 5163513=+=2/9.11mmN fc =2/300'mmN fy fy ==mL 8=长边弯矩作用方向的偏心受压验算 1）求出偏心距增大系数ηme 5.00=mmh 310403500=-= mm mm h 2067.1130/<=故mmea20=mmea e ei 5200=+=121.110*516300*350*9.11*5.05.03>===NfcA c ζ取1=c ζ 208.11*)3508000(310/520*150011)0(0/15001122=+=+=c hl h ei s ζη2)判别大小偏心mmh mm sei 7803.02.628520*208.1=>==η413.0300*350*9.11*0.110*516013===fcbh Nαζ故该柱为小偏心受压柱 3）求ξmm as h ei e 655401755202=-+=-+=bfcbh as h b fcbh Ne fcbh b N ζαζβααζζ++----=01)'0)(1(0143.0012=574.0550.0310*300*9.11*0.1)40310(*)550.08.0(310*300*9.11*0.1*43.0655*10*516310*300*9.11*0.1*550.010*516233=++----4)求截面配筋面积=---==)'0(')5.01(01'2as h fy fcbh Ne As As ζζα2232439)40310(*300)574.0*5.01(*574.0*310*300*9.11*0.1655*10*516mm=---5)查表配筋并验算基本构造要求 查表选配4φ28(22463'mmAs As ==)6)配筋率验算%3%3.2'%3.0min'<=<=ρρ符合要求画出截面图短边方向钢筋间距：mm mm 2836)40*228*4300(>=-- 长边方向钢筋间距：mmmm 30174)28*260*2350(>=--垂直于弯矩作用平面的轴心受压承载力验算1）273008000/==b lo2）查表7-1得φ=0.58 3）求Nu[][]300*2*2463350*300*9.11*58.0*9.0)'(9.0+=++=fy As As fcA Nu ϕ=KNN KN 51665.1423=>满足要求B 柱F轴=KN 263ml 80=2/300mmN fy =2/9.11mmN fc =KNF 26635.0*3.0*25263=+=me 5.00= 0.10=r若不受偏心距1）计算杆件长细比，确定杆件稳定性系数φ273008000/==b lo查表7-1可得φ=0.58 2)求纵向受力钢筋面积 由式(7-4)可知232466300350*300*9.1158.0*9.010*266*0.1'9.00'mmfy fcA N r As -=-=-=ϕ不满足要求 若受偏心距1）求出偏心距增大系数ηme 5.00=mmh 3100=mmmm h 207.1130<= 故mmea20=mmea e ei 5200=+=135.210*266350*300*9.11*5.05.03>===NfcA c ζ取1=c ζ21.11*)3508000(310/520*150011)0(/15001122=+=+=c hl h ei s ζη2)判别大小偏心mmh mm sei 9303.02.629520*21.1=>==η550.033.0310*300*9.11*0.110*366013=<===b fcbh Nζαζ构件属于大偏心受压2.764402350520*21.12=-+=-+=as h sei e η3)由式(7-25)可得)'0(')5.01(01'2s h fy fcbh Ne As As αζζα---===2230.2286)40310(*300)33.0*5.01(*33.0*310*300*9.11*0.12.764*10*366mm=---4)实施4φ28（22463'mmAs As ==)验算配置率%3max %3.2350*3002463''%2.0min =<===<=ρρρbhAs满足要求 画出截面图垂直于弯矩作用平面受压承载力验算1.273008000/==b lo2.查表7-1得 φ=0.583.求Nu[])300*2*2463350*300*9.11(*58.0*9.0)'(9.0+=++=fy As As fcA Nu ϕKNKN 36664.1423>=变形控制<1>求弯矩标准值及准永久值 按荷载效应标准组合计算的弯矩值为mKN l Fk qk gk Mk .81988*)8/2*3002271.0*3.0*25(8)8/2(22=++=++=<2>求受拉钢筋应变不均匀系数φmmH 675357100=-=06136.0710*300*5.065355.0===bhAs ρC25混凝土抗拉强度标准2/78.1mmN ftk =，按荷载效应标准组合计算的钢筋应力为26/41.2136535*675*87.010*819087.0mmN Ash Mk sk ===σ钢筋应变不均匀系数为0116.141.213*06136.078.1*65.01.165.01.1=-=-=skte ftkσρϕ<3>求短期刚度Bs 因为截面为矩形0'=rf1.710*8.210*0.245===EcEs e α受拉纵筋的配筋率： 03227.0675*30065350===bh Asρ则短期刚度为214252/10*1749.2103227.0*1.7*62.00116.1*15.1675*6535*10*0.2'5.312.015.10mmN rf e EsAsh Bs =++=+++=ρσαϕ<4>考虑荷载长期作用影响的刚度B 由于0'=ρ，2=θ214/10*1749.2)1(mmN Bs Bs MkMg MkB ==+-=θ<5>计算跨中挠度f214262/10.2510*1749.2*488000*10*819*50*485mmN BMkl f ====25.10mmmml f mm f 3225080002500lim 10.25===<=故满足要求。

混凝土结构课程设计（二）任务书温州大学瓯江学院WENZHOU UNIVERSITY OUJIANG COLLEGE《混凝土结构课程设计（二）》任务书专业：班级：指导教师：日期：土木工程 09土木工程张茂雨 2021年3月混凝土结构课程设计(二)一、设计题目框架结构课程设计二、主要内容1. 结构布置确定柱网尺寸，主次梁布置，构件截面尺寸及框架的计算简图。

2. 框架梁及柱子的线刚度计算按现行规范计算及确定所有框架梁及柱子的线刚度。

3. 竖向荷载及水平荷载的计算按现行规范计算及确定竖向荷载（包括永久荷载和可变荷载）及水平风荷载。

4. 竖向荷载作用下的内力计算为简化计算，考虑以下几种单独受荷情况①恒荷载作用②活荷载作用框架在竖向荷载作用下，采用分层法或弯矩二次分配法计算内力 5. 水平风荷载作用下的内力计算框架在水平风荷载作用下，采用反弯点法或者是D值法计算内力 6.内力组合各种荷载情况下的框架内力求得后，根据最不利又是可能的原则进行内力组合。

7.截面设计与配筋计算据内力组合后的最大内力，分别进行框架梁，框架柱的配筋计算三、原始资料(数据)及设计技术要求1. 结构形式某三层工业厂房,采用框架结构体系。

钢筋混凝土柱截面尺寸为边柱500mm ×500mm，中柱600 mm×600 mm。

楼盖为现浇钢筋混凝土楼盖，其平面图如图所示（图示范围内不考虑楼梯间）。

厂房层高分别为4.5，4.2，4.2米。

地面粗糙度类别为B类。

2. 楼面构造做法20mm厚的水泥砂浆地面，钢筋混凝土现浇板，15mm厚石灰砂浆粉刷。

3. 荷载永久荷载：包括梁、板及构造层自重。

钢筋混凝土容重 25 kN/m3 ，水泥砂浆容重20 kN/m3 ，石灰砂浆容重17 kN/m3。

，分项系数为1.2可变荷载：楼面均布活荷载标准值见表，分项系数1.3。

4. 材料（1）混凝土：C20或C25（2）钢筋：主梁及次梁受力筋用Ⅱ级钢筋，板内及梁内的其它钢筋可以采用Ⅰ级。

《钢筋混凝土楼盖结构》课程设计任务书一、设计目的1．熟悉混凝土结构设计的过程和方法，掌握混凝土结构的设计理论。

2．熟悉《建筑结构荷载规范》和《混凝土结构设计规范》二、设计资料1.某工业厂房结构安全级别为二级，楼盖使用活荷载为7KN/M2.2.楼面面层为水磨石（底层20mm厚水泥砂浆，10mm厚面层），自重为0.7KN/M2,梁天花板抹灰为混合砂浆（15mm厚），自重0.257KN/M2。

3.材料选用：混凝土采用C25（fc=11.9N/mm2）梁中受力钢筋采用二级（fy=300N/mm2），其他钢筋采用一级（fy=210N/mm2）。

三、设计要求和成果1.结构布置及梁、板截面尺寸的确定（柱截面350mm*350mm,为适应教学内容的需要，柱对梁的约束作用忽略）。

2.板得内力计算及配筋设计；3.次梁的内力计算及配筋设计；4.主梁的内力计算及配筋设计；5.提供计算书一份；6.手绘三号施工图2张（包括楼盖结构布置图与楼板配筋图，次梁配筋图，主梁弯矩叠合图、配筋图）。

四、参考资料（一）.选用规范1.《建筑结构荷载规范》Load code for the design of building structures(GB50000-2001).2.《混凝土结构设计规范》Code for design of concrete structure (GB50010-2002).3.《建筑结构制图标准》Standard for structuredrawings(GB/T50105-2001).（二）.其他1．《混凝土结构》及教材2.相关参考资料钢筋混凝土楼盖设计计算书1、设计要求1. 某工业厂房结构安全级别为二级，楼盖使用活荷载为7KN/M2.2. 楼面面层为水磨石（底层20mm厚水泥砂浆，10mm厚面层），自重为0.7KN/M2,梁天花板抹灰为混合砂浆（15mm厚），自重0.257KN/M2。

3. 材料选用：混凝土采用C25（fc=11.9N/mm2）梁中受力钢筋采用二级（fy=300N/mm2），其他钢筋采用一级（fy=210N/mm2）。

12级土木工程（建筑工程方向） 《混凝土结构设计原理》课程设计任务书
一、设计内容：钢筋混凝土简支伸臂梁设计
二、设计目的：通过本课程设计，使学生掌握梁的设计程序和方法，进
一步巩固掌握荷载的计算，纵筋和箍筋的计算，材料的选取，为将来的结构设计打下良好的基础，达到工程师初步训练的目的。

三、设计要求：
1．计算简图：某钢筋混凝土伸臂梁，支承在宽度均为370mm 砖墙上，其跨度1L 和2L 按根据学号按表一选取。

该梁承受楼板传来的均布恒载标准值m kN g g k k /2121==（未包括梁的自重），均布活载标准值
m kN q k /331=、m kN q k /782=；
2．材料：纵筋选用HRB400级钢筋，箍筋选取300HPB 级钢筋，混凝土强度等级根据学号按表一选取。

3．绘制3#施工图1张：绘制梁的配筋纵断面图，横断面钢筋表、弯矩包络图和材料图（需配弯起钢筋）、结构设计说明。

5．提供完整计算书一份。

独立完成计算书一份内容包括： 1、 梁的内力计算
2、 完成梁的配筋计算及配筋
3、 绘制梁内力包络图
4、 绘制梁的配筋图及计算钢筋长度
q g +
L 1
L 2
表一：
三、设计时间：一个星期
课程设计说明书
课程名称：混凝土结构设计原理
设计题目：钢筋混凝土伸臂梁设计
院系：建筑工程系
学生姓名：
学号：
专业班级：
指导教师：
2014年月日。

《混凝土结构》课程设计指导书——钢筋混凝土肋梁楼盖设计陈凯华南农业大学水利土木学院2011年5月目录第一节设计任务书 (1)一、目的任务 (1)二、设计内容和方法 (1)三、设计条件 (1)四、进度安排 (2)五、设计要求 (3)六、成绩考核 (3)七、主要参考书目 (3)第二节设计指导书 (4)一、肋梁楼盖的计算简图 (4)二、按弹性方法计算内力 (5)三、按塑性内力重分布的方法计算内力 (9)四、截面设计及构造要求 (14)第三节设计例题 (19)一、题目 (19)二、板的计算（按考虑塑性内力重分布的方法计算） (19)三、次梁的计算（按考虑塑性内力重分布的方法计算） (23)四、主梁的计算（按弹性理论计算） (26)第一节设计任务书一、目的任务某多层工业厂房，采用钢筋混凝土内框架承重，层高3.3m，外墙为240m m砖砌承重。

设计时，只考虑竖向荷载作用，采用钢筋混凝土肋梁楼盖，要求完成钢筋混凝土整体现浇楼盖的结构设计。

二、设计内容和方法1、结构布置确定柱网尺寸，柱截面尺寸350×350（400×400），主次梁布置及截面尺寸，并进行编号，绘制楼盖结构布置图。
