混凝土结构课程设计任务书

《混凝土结构设计原理》课程设计任务书辽宁工业大学《混凝土结构设计原理》课程设计任务书 预应力混凝土T 梁、箱梁桥主梁预应力钢束设计 （标准跨径20m ，桥宽15m ） 开课单位：土木建筑工程学院 2022年3月课程设计（论文）任务及评语 院（系）：土木建筑工程学院 教研室：施工教研室学 号 学生姓名 专业班级道桥181级课程设计（论文）题 目预应力混凝土T 梁、箱梁桥主梁预应力钢束设计课程设计（论文）要求与任务一、课设要求1、依据已知条件，完成主梁的预应力钢束设计。

2、完成相关设计图纸不少于3张（3#图纸）。

二、课设任务1、完成钢束估算，钢束线形设计。

2、预应力钢束的预应力损失计算。

3、主梁截面强度验算，挠度验算等，4、完成相关设计图纸不少于3张（3#图纸） 三、设计说明书要求1、计算过程完整，计算方法符合公路桥梁预应力混凝土设计规范要求。

2、课设论文成果格式符合要求，图纸绘制规范。

工作计划第一周 周一、布置课设任务、查资料；周二、钢束面积估算；周三、钢束布置周四、主梁截面特性计算，截面强度计算；周五、主梁截面特性计算，截面强度计算第二周周一、预应力损失计算；周二、预应力损失计算；周三、应力验算，挠度计算，下锚应力计算；周四、应力验算，挠度计算，下锚应力计算；周五、整理计算书，上交课设成果，答辩指导教师评语及成绩成绩平时表现10% 计算书、图纸70%答辩成绩20%合计教师评语：成绩：指导教师签字：学生签字：2022年03月18日一、课程设计的目的与要求1．教学目的《混凝土结构设计原理》是土木工程专业的重要课，为了加强学生对基本理论的理解和相关规范条文的应用，培养学生独立分析问题和解决问题的能力，要在讲完有关课程内容后，安排2周的课程设计，以提高学生的综合运用知识的能力。

通过课程设计，着重培养学生综合分析和解决问题的能力以及严谨，扎实的工作作风。

为学生将来走上工作岗位，顺利完成设计任务奠定基础。

《混凝土结构》课程设计任务书（一）（土木2001—1.2班）一．设计资料某装配式T形简支粱梁高h=1.35m,计算跨径L=21.6m，混凝土强度等级为C25，纵向受拉钢筋为HRB335级钢筋，箍筋采用HPB235级钢筋。

在设计荷载作用下，梁控制截面的计算内力分别为：跨中截面：M j0。

5=2300KN·m,Q j0。

5=90KN，1/4截面：M j0。

25=1400KN·m，支点截面：M j0=0，Q j0=480KN。

二．设计要求1．正截面设计：包括截面尺寸，正截面纵向受弯钢筋的截面面积；2．斜截面设计：包括斜截面受剪钢筋（弯起钢筋和箍筋）的截面面积和斜截面受弯承载力；3．截面校核：包括正截面和斜截面尺寸校核和强度校核（正截面受弯，斜截面受剪和斜截面受弯承载力）；4．绘图：包括内力计算图，正截面钢筋配筋图和全梁的纵向钢筋配筋图（至少两张2号图）。

三．时间安排1．正截面设计：确定梁的截面尺寸和正截面纵向受弯钢筋的截面面积。

（2天）2．正截面受弯承载力校核。

（1天）3．斜截面设计：确定弯起钢筋的截面面积和箍筋的面积及间距。

（2天）4．全梁承载力校核。

（1天）5．绘图。

（2天）6．整理设计说明书（2天）土木工程系2004 年5 月26 日《混凝土结构》课程设计任务书（二）（土木2001-6.7班）一．设计资料12m预应力混凝土工字型截面梁，截面尺寸如图所示，采用先张法台座生产，不考虑锚具变形损失，蒸汽养护，温差∨t=200C。

采用超张拉。

设钢筋松弛损失在放张前已完成50%，预应力钢筋采用Φs5刻痕钢丝，张拉控制应力为0.75f p t k，箍筋用H P B235级热轧钢筋，混凝土为C40，放张时f c u´=30N/m m2。

梁的计算跨径l0=11.65m,净跨径l n=11.35m。

均布恒载标准值g k=15K N/m，均布活载标准值q k=54K N/m，准永久值系数为0.5。

《混凝土结构设计》课程设计任务书——整体式单向板交梁楼盖设计计算一、课程设计目的：(略)二、课程设计题目：位于非地震区的某多层工业厂房的楼层平面如下图所示。

现采用整体式钢筋混凝土单向板交梁楼盖。

楼盖结构布置简图基本设计资料：⒈楼面活荷载为8kN/m2。

⒉楼面面层为水磨石（底层20mm水泥砂浆，10mm面层）自重为0.65 k N /m2，梁板天花混合砂浆抹灰15mm。

⒊材料选用：混凝土采用C20（f c=9.6N/mm2）梁中受力纵筋用Ⅱ级钢筋（f y=300 N/mm2）,其他钢筋均用Ⅰ级钢筋（f y=210 N/mm2）。

⒋楼梯位于该层平面的外部，本设计不予考虑。

三、课程设计任务1、确定板、次梁、主梁的截面尺寸；2、分别计算板的受力钢筋和分布钢筋、次梁的受力钢筋和箍筋及弯起钢筋（包括构造钢筋）、主梁的受力钢筋和箍筋及弯起钢筋（包括构造钢筋）；3、作板的配筋平面图和断面图、次梁的配筋立面图和断面图、主梁的内力包络图和配筋立面图及断面图。

四、课程设计应上交的资料内容：1、板、次梁、主梁的截面尺寸及配筋的计算书；2、作板的配筋平面图和断面图、次梁的配筋立面图和断面图、主梁的内力包络图和配筋立面图及断面图（此部分图形在2#图上作出，共两张，比例自定，严格按建筑制图标准和规范绘制）；3、设计心得体会和感想；4、参考资料和文献；5、把以上资料按照从封面、目录、设计任务书、板的设计计算、次梁的设计计算、主梁的设计计算、参考文献、板的配筋图、次梁的配筋图、主梁的配筋图，装订成册，上交指导老师。

五、课程设计时间安排：1、安排设计任务，设计准备 0.5天2、设计计算草稿、绘图及资料整理 4天3、交指导老师审核及交设计 0.5天六、课程设计成绩评定：分优、良、中、及格和不及格五个等级。

《混凝土结构设计》课程设计指导书（一）梁、板截面尺寸由于板的计算跨度与板的厚度，次梁的截面尺寸有关，次梁的计算跨度与主梁的截面尺寸有关，故交梁楼盖的设计，应首先确定梁、板的截面尺寸。

《混凝土结构》课程设计任务书一、目的要求课程设计的目的，使同学在教师指导下，通过单项工程设计，综合运用所学过的基础理论和专业知识，以提高分析和解决工程实际问题的能力，熟悉工程设计的内容和程序，要求达到如下目的：1．熟悉建筑设计的内容和步骤，掌握中小型民用建筑设计的原则和方法，掌握建筑扩大初步设计的深度要求及图纸的绘制表达方法。

2．掌握一般中小型民用建筑结构选型的原则，掌握结构计算及结构施工图绘制的方法。

二、设计条件1．工程概况本工程为某房地产开发公司商用别墅，建筑场地位于新乡市某住宅区内，主体2-3层，框架结构，抗震设防烈度为8度，建筑耐火等级二级，屋面防水Ⅱ级。

建筑面积：250㎡，建筑物合理使用年限50年。

2.自然条件1）气象条件夏季通风：室外空气计算温度为28℃；冬季采暖：室外空气计算温度为-13℃。

室内计算温度：卫生间、楼梯间、大厅为16℃，其它均为18℃。

=0.3KN/㎡。

全年主导风向为偏东风。

冬季平均风速0.7m/s，基本风压w降雨量为333.2㎜，日最大降雨量71.8㎜，时最大降雨量27㎜。

2）地质条件场地处于黄岸二级阶地上。

地层岩性自上而下分别为：填土层，黄土状粉土层，淤泥质粉土层，细砂层，卵石层。

①填土层:埋深2.6—6.0米,褐黄色—淡黄色,成份以粉土为主,含有生活及建筑垃圾。

②黄土状粉层:埋深3.85—9.90米，褐黄色,土质较均匀，具有Ⅱ 级自重湿陷性。

地层的承载力fk=100kpa,压缩模量 Es=3.5Mpa。

③淤泥质粉土：埋深9.3—13.20米，灰色—泥炭黑色，潮湿，稍密，可塑—软塑，地层的承载力 fk=90 Kpa，压缩模量 Es=3.0Mpa。

④细砂层：埋深 13.2—13.90米，淡黄—浅黄色，砂质较纯净，分选性好，主要成份石英长石，稍密, 潮湿。

⑤卵石层:埋深12.10—16.15米,杂色粒径6--10cm为主。

含量为60--70%,其中10--15%为大于200cm的漂石,卵石呈浑圆状。

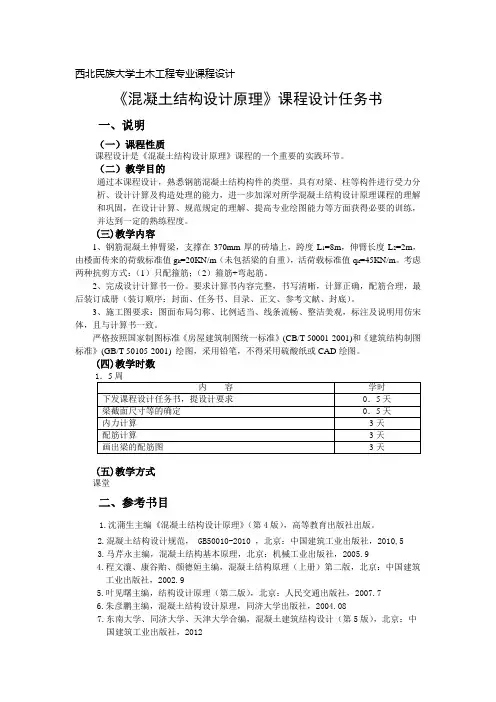

西北民族大学土木工程专业课程设计《混凝土结构设计原理》课程设计任务书一、说明（一）课程性质课程设计是《混凝土结构设计原理》课程的一个重要的实践环节。

（二）教学目的通过本课程设计，熟悉钢筋混凝土结构构件的类型，具有对梁、柱等构件进行受力分析、设计计算及构造处理的能力，进一步加深对所学混凝土结构设计原理课程的理解和巩固，在设计计算、规范规定的理解、提高专业绘图能力等方面获得必要的训练，并达到一定的熟练程度。

(三)教学内容1、钢筋混凝土伸臂梁，支撑在370mm厚的砖墙上，跨度L1=8m，伸臂长度L2=2m，由楼面传来的荷载标准值g k=20KN/m（未包括梁的自重），活荷载标准值q k=45KN/m。

考虑两种抗剪方式：（1）只配箍筋；（2）箍筋+弯起筋。

2、完成设计计算书一份。

要求计算书内容完整，书写清晰，计算正确，配筋合理，最后装订成册（装订顺序：封面、任务书、目录、正文、参考文献、封底）。

3、施工图要求：图面布局匀称、比例适当、线条流畅、整洁美观，标注及说明用仿宋体，且与计算书一致。

严格按照国家制图标准《房屋建筑制图统一标准》(CB/T 50001-2001)和《建筑结构制图标准》(GB/T 50105-2001) 绘图，采用铅笔，不得采用硫酸纸或CAD绘图。

(四)教学时数(五)教学方式课堂二、参考书目1.沈蒲生主编《混凝土结构设计原理》（第4版），高等教育出版社出版。

2.混凝土结构设计规范， GB50010-2010 ，北京：中国建筑工业出版社，2010,53.马芹永主编，混凝土结构基本原理，北京：机械工业出版社，2005.94.程文瀼、康谷贻、颜德姮主编，混凝土结构原理（上册）第二版，北京：中国建筑工业出版社，2002.95.叶见曙主编，结构设计原理（第二版），北京：人民交通出版社，2007.76.朱彦鹏主编，混凝土结构设计原理，同济大学出版社，2004.087.东南大学、同济大学、天津大学合编，混凝土建筑结构设计（第5版），北京：中国建筑工业出版社，2012。

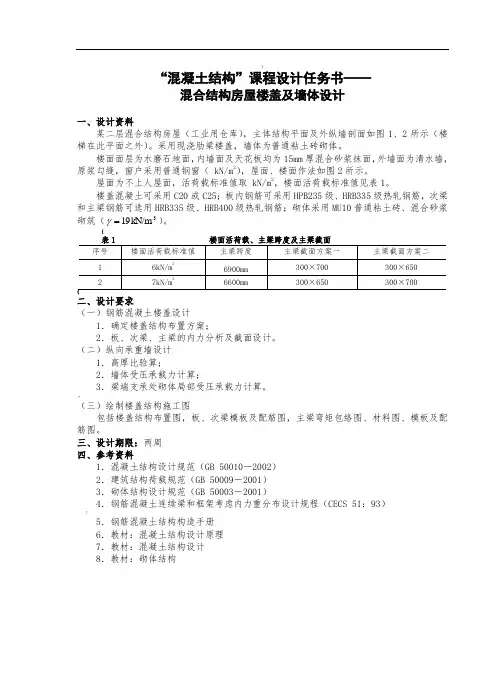

\“混凝土结构”课程设计任务书——混合结构房屋楼盖及墙体设计一、设计资料某二层混合结构房屋（工业用仓库），主体结构平面及外纵墙剖面如图1、2所示（楼梯在此平面之外）。

采用现浇肋梁楼盖，墙体为普通粘土砖砌体。

楼面面层为水磨石地面，内墙面及天花板均为15mm厚混合砂浆抹面，外墙面为清水墙，原浆勾缝，窗户采用普通钢窗（ kN/m2），屋面、楼面作法如图2所示。

屋面为不上人屋面，活荷载标准值取 kN/m2，楼面活荷载标准值见表1。

楼盖混凝土可采用C20或C25；板内钢筋可采用HPB235级、HRB335级热轧钢筋，次梁和主梁钢筋可选用HRB335级、HRB400级热轧钢筋；砌体采用MU10普通粘土砖、混合砂浆γ）。

砌筑（3=kN/m19{二、设计要求（一）钢筋混凝土楼盖设计1．确定楼盖结构布置方案；2．板、次梁、主梁的内力分析及截面设计。

（二）纵向承重墙设计1．高厚比验算；2．墙体受压承载力计算；3．梁端支承处砌体局部受压承载力计算。

·（三）绘制楼盖结构施工图包括楼盖结构布置图，板、次梁模板及配筋图，主梁弯矩包络图、材料图、模板及配筋图。

三、设计期限：两周四、参考资料1．混凝土结构设计规范（GB 50010－2002）2．建筑结构荷载规范（GB 50009－2001）3．砌体结构设计规范（GB 50003－2001）4．钢筋混凝土连续梁和框架考虑内力重分布设计规程（CECS 51：93）!5．钢筋混凝土结构构造手册6．教材：混凝土结构设计原理7．教材：混凝土结构设计8．教材：砌体结构。

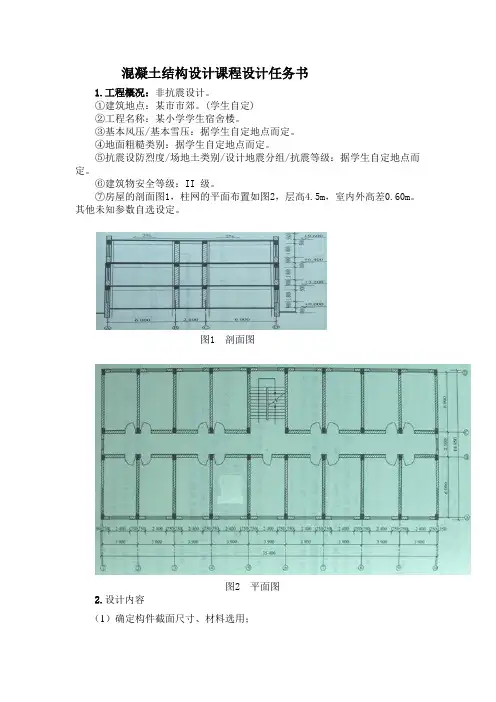

混凝土结构设计课程设计任务书1.工程概况：非抗震设计。

①建筑地点：某市市郊。

(学生自定)②工程名称：某小学学生宿舍楼。

③基本风压/基本雪压：据学生自定地点而定。

④地面粗糙类别：据学生自定地点而定。

⑤抗震设防烈度/场地土类别/设计地震分组/抗震等级：据学生自定地点而定。

⑥建筑物安全等级：II 级。

⑦房屋的剖面图1，柱网的平面布置如图2，层高4.5m，室内外高差0.60m。

其他未知参数自选设定。

图1 剖面图图2 平面图2.设计内容（1）确定构件截面尺寸、材料选用；（2）竖向荷载计算；（3）对一榀框架进行内力分析、计算及组合；（4）框架梁、柱构件截面设计。

3.设计成果（1）设计计算说明书一份课程设计计算说明书应装订成册，手写（严禁复印），应包括以下内容： ①封面：如图②目录：应注意与设计计算书相对应，尽量细致划分、重点突出。

例如：1 工程概况2 设计条件3 结构选型4 结构布置及梁柱截面初步估算5 框架计算简图6 荷载计算7 框架侧移刚度计算8 框架内力计算9 框架内力组合10梁、柱截面设计11参考文献12图纸③课程设计任务书。

钢筋混凝土框架结构设计计算书专业：土木工程学号：姓名：张娜娜2015年06月 日④课程设计计算书：课程设计计算书主要记录全部的设计计算过程，应完整、清楚、整洁、正确。

荷载简图、计算书中图表及公式必须完整。

⑤参考文献：列出主要的参考文章、书籍等。

注意书写格式。

例如：[1]李昊，张园,刘冬梅.钢筋混凝土结构与砌体结构[M].（第1版），武汉：华中科技大学出版社，2013.9.[2] GB50010-2010.混凝土结构设计规范[S]. 北京：中国建筑工业出版社，2011.5.[3] GB50009-2012.建筑结构荷载规范[S].北京：中国建筑工业出版社，2012.5.⑥封底。

4.设计参考进度及要求第1天：布置设计任务，阅读设计任务书、设计例题，复习有关课程内容。

进行结构设计参数计算。

《混凝土结构》课程设计任务书一、设计目的（一）掌握混凝土单向板楼盖结构布置和构件截面尺寸估算方法；（二）掌握板、次梁、主梁荷载传递关系及荷载计算方法；（三）通过板及次梁的计算，熟练掌握考虑塑性内力重分布的计算方法；（四）通过主梁的计算，熟练掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法；（五）掌握板、次梁、主梁的计算方法及配筋构造；（六）掌握钢筋混凝土结构施工图的表达方式和制图规定，进一步提高制图的基本技能。

二、设计内容拟设计某三层工业厂房车间的楼盖。

楼盖采用钢筋混凝土单向板肋梁楼盖，要求进行第二层楼面结构布置，确定梁、板、柱截面尺寸，计算梁板配筋，并绘制结构施工图。

（一）设计资料1、楼面做法：20厚水泥砂浆抹面；钢筋混凝土现浇板；20厚混合砂浆天棚抹灰；20mm厚混合砂浆梁抹灰。

2、材料: 混凝土强度等级采用C25或C30等，钢筋采用HPB300、HRB335或HRB400等；3、板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm；柱的截面尺寸b×h=350 mm×350mm （或400 mm×400 mm或自定）。

（二）楼盖的结构平面布置楼盖的结构平面布置及柱网布置如图1所示。

按不同用途的工业车间楼面活荷载标准值见表1，环境类别为一类，柱网尺寸见表2，每位学生按学号顺序根据表3选取一组数据进行设计。

图1 楼盖结构平面布置及柱网布置表1 工业车间楼面活荷载标准值序号 1 2 3 4 5 6活载标准值（kN/m2） 4.5 4.8 5.2 5.6 5.9 6.4表2 柱网尺寸序号Lx Ly1 5700 69002 6000 69003 6000 72004 6300 72005 6300 75006 6600 7500表3 每位学生的设计方案跨度序号1 2 3 4 5 6学号活载标准值序号1 12345 62 7 8 9 10 11 123 13 14 15 16 17 184 19 20 21 22 23 245 25 26 27 28 29 306 31 32 33 34 35 36（三）设计内容和要求1、板和次梁按考虑塑性内力重分布方法计算内力；主梁按弹性理论计算内力，并绘出弯矩包络图。

混凝土结构课程设计任务书一、课程目标知识目标：1. 让学生理解混凝土结构的基本概念、分类及组成；2. 掌握混凝土结构的受力特点、破坏形式及设计原理；3. 了解混凝土结构设计的相关规范和标准；4. 掌握混凝土结构施工图的识读和绘制。

技能目标：1. 培养学生运用所学知识进行混凝土结构初步设计的能力；2. 培养学生分析混凝土结构受力情况，提出合理设计方案的能力；3. 提高学生运用计算机软件进行混凝土结构分析和设计的能力；4. 培养学生团队协作、沟通表达及解决问题的能力。

情感态度价值观目标：1. 培养学生对混凝土结构工程的兴趣，激发其探究精神；2. 增强学生对混凝土结构工程的安全意识，树立质量观念；3. 培养学生热爱专业，具有良好的职业道德和敬业精神；4. 培养学生具备节约资源、保护环境的社会责任感。

课程性质：本课程为专业核心课程，以理论教学和实践操作相结合，注重培养学生的实际操作能力和创新意识。

学生特点：学生具备一定的力学基础，具有较强的求知欲和动手能力，但缺乏混凝土结构设计实践经验。

教学要求：结合学生特点，注重理论与实践相结合，突出实用性，强化实践操作，提高学生的专业素养和综合能力。

通过本课程的学习，使学生能够达到上述课程目标，为将来的职业发展奠定坚实基础。

二、教学内容1. 混凝土结构基本概念与分类：包括混凝土的定义、性质及优点，混凝土结构的分类及其应用。

教材章节：第一章 混凝土结构概述2. 混凝土结构受力特点与破坏形式：介绍混凝土结构的受力性能，分析不同破坏形式的成因。

教材章节：第二章 混凝土结构的受力性能3. 混凝土结构设计原理：讲解混凝土结构设计的基本原则、方法和步骤。

教材章节：第三章 混凝土结构设计原理4. 混凝土结构设计规范与标准：学习我国混凝土结构设计的相关规范和标准。

教材章节：第四章 混凝土结构设计规范5. 混凝土结构施工图识读与绘制：教授如何阅读和绘制混凝土结构施工图。

教材章节：第五章 混凝土结构施工图6. 混凝土结构初步设计：培养学生进行混凝土结构初步设计的能力。

《混凝土结构设计》课程设计——某酒店设计计算书学院班级组名组长指导老师刘良林贾燕翔龚昕时间 2015-12-21～2016-2-24《混凝土结构设计》课程设计任务书1. 设计目的1）巩固、运用所学的混凝土结构课程有关知识；2）培养独立工作、分析和解决问题的能力；3）为将来的毕业设计做准备。

2. 工程概况某酒店为6层钢筋混凝土框架结构，底层层高为3.6m，其余层高为3.0m。

基本雪压为0.4kN/m2，基本风压为0.7 kN/m2，地面粗糙度为B类。

设计使用年限为50年。

柱网的布置图如下：3.设计规定1）混凝土强度等级为C20～C30，框架柱、梁的受力钢筋为HRB400，箍筋为HPB300；2）不考虑风荷载的顺风向风振效应，即0.1β；=z3）不考虑抗震设防；4）楼板的厚度取120mm；5）屋面为不上人屋面，且永久荷载标准值为5.5kN/m2，楼面永久荷载标准值为4.5 kN/m2，二者均包括了楼屋面装饰层、功能层及板自重。

4.设计要求1）分组进行，每组不得超过6人；2）每组推举组长，实行组长负责制；3）设计周期：两周，务必于2016年2月24日下午五点前提交。

5.成果要求1）提交计算书一份。

=2）计算书的内容包括梁柱截面估计和计算简图、荷载计算、内力分析、荷载组合（可以任取一层进行分析）四大部分。

6.参考资料●《混凝土结构基本原理》梁兴文史庆轩中国建筑工业出版社●《混凝土结构设计》梁兴文史庆轩中国建筑工业出版社●《混凝土结构设计规范》（GB50010-2010）中国建筑工业出版社●《建筑结构荷载规范》（GB50009-2012）中国建筑工业出版社1.梁柱截面尺寸及计算简图梁截面高度按梁跨度的1/18-1/10估算，梁截面宽度按梁高度的1/3-1/2估算，混凝土强度等级C30（fc=14.3KN/M^2, ft=1.43KN/M^2）,C25（fc=11.9KN/M^2, ft=1.27KN/M^2）.楼板厚120mm.由图可知，边柱负载面积3.0*1.5M，中柱负载面积3.0*3.3。

《混凝土结构设计及砌体结构》课程设计报告题目：院（系）：专业班级：学生姓名：学号：指导教师：20 年月日至20 年月日华中科技大学武昌分校制混凝土结构设计及砌体结构课程设计任务书一、设计题目(一) 单向板肋梁楼盖设计(二) 一榀框架结构设计二、设计主要内容(一) 单向板肋梁楼盖设计：1．进行结构平面布置，选择相关构件尺寸；2．按塑性理论方法计算楼板、次梁：包括截面尺寸的选择、计算简图的确定、荷载计算、内力及配筋计算等；3．按弹性理论方法计算主梁：包括截面尺寸的选择、计算简图的确定、荷载计算、内力及配筋计算等（考虑活荷载最不利布置，绘内力包络图等）；4．书写设计计算书一份；5．绘制结构施工图2张（2#图）：具体包括结构平面布置图、板配筋图（分离式配筋）、板筋明细表；次梁配筋图（含断面图）、次梁抽筋图（要标明钢筋长度）、次梁钢筋明细表；主梁弯矩包络图、主梁配筋图（含断面图）、主梁抽筋图（要标明钢筋长度）、主梁钢筋明细表等。

(二) 一榀框架结构设计：1、计算简图的确定：确定计算模型及相应的计算参数。

2、荷载计算：竖向荷载考虑竖向恒荷载、竖向活荷载，不考虑竖向活荷载不利布置。

水平荷载考虑风荷载。

3、框架结构在水平荷载作用下的位移和内力计算。

4、框架结构在竖向荷载作用下的内力计算。

5、选取一榀有代表性的框架分别对框架梁、柱进行内力组合。

6、一榀框架梁、柱，截面设计并满足相应的抗震措施。

7、书写设计计算书一份，计算书上画出一榀框架梁、柱的结构施工图。

要求：（1）A4纸打印或书写工整（不能用圆珠笔或铅笔），条理清晰，装订整齐；（2）图表应用得当，各种图形应按比例并用仪器绘制。

三、原始资料1. 生产车间的四周外墙均为承重砖墙，内设钢筋混凝土柱，其截面尺寸为350mm ×350mm 。

2. 荷载 （1）楼面活荷载，单位为2/m kN （见表1、2）； （2）楼面面层：水磨石地面2/65.0m kN ； （3）楼盖自重：钢筋混凝土容重3/25m kN =γ； （4）平顶粉刷：2/25.0m kN 。

某框架采用矩形截面梁柱结构。

混凝土均为C25级混凝土，钢筋受力纵筋为HRB335（Fy=300N/mm），其余均采用HPB235(Fy=210N/mm)级钢筋。

结构安全等级为二级，环境等级为一级。

设计跨度L=8柱子高度H=5均布荷载q=22集中荷载F=300偏心距eo=0.5m设计要求1.梁正截面和斜截面设计：包括截面尺寸，正截面纵向受弯钢筋的截面面积；包括斜截面受剪钢筋的截面面积。

2.柱截面设计：包括截面尺寸，正截面承载力计算和配筋等；3.截面校核：包括正截面和斜截面尺寸校核，强度校核（正截面受弯，斜截面受剪承载力），以及变形控制等。

4.绘图：包括内力计算图，梁和柱截面尺寸及配筋图。

1234( 1 )( 2 )( 3 )由内力求解器解的内力图yx1234( 1 )( 2 )( 3 )-200.00213.0037.00剪力图yx1234 ( 1 )( 2 )( 3 )-1000.00-1000.00弯矩图yx1234( 1 )( 2 )( 3 )-513.00-263.00轴力梁正截面设计：mKN M .1000=mL 8=2/9.11mmN fc =2/27.1mmN ft =0.11=α550.0=b ζmmL h 1000~667)8/1~12/1(== h 取710mmmmmm h b 350~233)2/1~3/1(== b 取300mmh 650607100=-=<1>判断截面类型=max .Mu 201)5.01(fcbh b b αζζ-=2650*300*9.11*0.1*)550.0*5.01(*550.0-mKN M m KN .1000.4.601=<=故此梁为双筋梁 <2>mKN Mu Mul M .4.601max .1===<3>=Asl3.4254650*300*3009.11*0.1*550.001==bh fyfc bαζ2mm<4>mKN M M M .6.3984.601100012=-=-=<5>264.2160)35650(*30010*6.398)'('2'mms ho fy M As =-=-=α<6>24.2160''2mmfy fyAs As ==<7>27.64144.21603.425421mmAs As As=+=+=<8>查表(2-4)受压钢筋选配3φ32（22413'mmAs =)受拉钢筋下排的间距配置4φ36+4φ28（26535mmAs=)%18.2max %15.2%2.0min =<=<=ρρρ满足要求下排钢筋的间距为：mmmm 36532/)25*236*4300(>=--且>d=25mm 满足构造要求截面强度复核：<1>求2As 及2M受拉钢筋按两排考虑，则650600=-=h h mm2As =''As fy fy 224132413*300300mm==mKN as h fyAs Ms .0.424)35650(*2298*300)'0(22=-=-=<2>求1As 及1M241222413653521mmAs As As =-=-=533.09.11*0.1300*650*30041221*11*11====fcfybh As fcfyααρζ550.0=<b ζ391.0)15.01(11=-=ζζαsmKN fcbh s Mul .8.589650*300*9.11*0.1*391.001122===αα<3>求Mu 并最终判定mKN M m KN Mu Mu Mu .1000.8.10130.4248.58921=>=+=+=梁斜截面设计集中荷载作用下:mL 8=2/9.11mmN fc =2/27.1mmN ft =0.11=αmmmm h b 710*300*= mm h 6750=2/210mmN fyv =2/300mmN fy =<1>求梁支座边缘的剪力设计值KNVn 213=<2>复核梁截面尺寸425.2300675<==b hw根据（5-8)已知025.0cfcbh βKNKN 21344.602675*300*9.11*0.1*25.0>==梁截面尺寸满足要求 <3>验算是否需要计算箍筋85.1167580000===h a λ,取λ=3KNKN frbh V 2135.112675*300*27.1*475.10175.1<==+=λ所以需要计算配置箍筋 <4>求箍筋的数量 由式（5-4）可得mmmmfyvh Vc V SAsv /57.0675*210*25.110*5.11210*213025.1233=-=-≥<5>求箍筋的间距并配置箍筋选用双肢箍φ8（224.501mm Asv =,则mmnAsv S3.17657.024.50*257.01==≤实际配置2φ8@150 <6>画出梁横截面配筋图<7>配筋率计算3310*45.110*23.2150*30024.50*21--<====bsnAsv bsAsv sv ρ2*50.24/(300*150)=0.00不符合 均布荷载作用下mL 8=2/9.11mmN fc =2/27.1mmN ft =0.11=αmmmm h b 710*300*= mm h 6750=2/210mmN fyv =2/300mmN fy =仅配置箍筋时<1>求梁支座边缘的剪力设计值 KNVn 213=<2>复核梁截面尺寸425.2300675<==b hw根据（5-8)已知025.0cfcbh βKNKN 21344.602675*300*9.11*0.1*25.0>==梁截面尺寸满足要求 <3>验算是否需要计算箍筋KNKN ftbh 21302.180300*675*0.1*27.1*7.007.0<==所以需要计算配置箍筋 <4>求箍筋的数量 由式（5-4)可得mmmmfyvh ftbh V SAsv /19.0675*210*25.110*02.18010*213025.107.0233=-=-≥<5>求箍筋的间距并配置箍筋 选用双肢箍φ4（256.121mm Asv =,则mmnAsv S2.13219.056.12*219.01==≤实际配置2φ4@130 <6>画出梁横截面配筋图<7>配筋率计算310*64.0130*30056.12*21-====bs nAsv bsAsv sv ρ310*45.121027.1*24.024.0min -===>fyvft ρ该梁截面满足要求梁斜截面尺寸，强度校核（抗剪）由(5-4)可知 0125.107.0h SAsv fyvftbh Vcs+=675*13056.12*210*25.1675*300*27.1*7.0+=KNKN 213215>=此梁安全可靠柱截面的设计：A 柱柱的截面高度25/0l h ≥ 30/0l b ≥mmh 320258000=≥mmb 267308000=≥所以设A 柱的截面尺寸为mmmmb h 300*350*=me 5.00= 0.10=rKN G 3300*350*25==mKN M .1000= 550.0=b ζmmas as 40'== KNF 5163513=+=2/9.11mmN fc =2/300'mmN fy fy ==mL 8=长边弯矩作用方向的偏心受压验算 1）求出偏心距增大系数ηme 5.00=mmh 310403500=-= mm mm h 2067.1130/<=故mmea20=mmea e ei 5200=+=121.110*516300*350*9.11*5.05.03>===NfcA c ζ取1=c ζ 208.11*)3508000(310/520*150011)0(0/15001122=+=+=c hl h ei s ζη2)判别大小偏心mmh mm sei 7803.02.628520*208.1=>==η413.0300*350*9.11*0.110*516013===fcbh Nαζ故该柱为小偏心受压柱 3）求ξmm as h ei e 655401755202=-+=-+=bfcbh as h b fcbh Ne fcbh b N ζαζβααζζ++----=01)'0)(1(0143.0012=574.0550.0310*300*9.11*0.1)40310(*)550.08.0(310*300*9.11*0.1*43.0655*10*516310*300*9.11*0.1*550.010*516233=++----4)求截面配筋面积=---==)'0(')5.01(01'2as h fy fcbh Ne As As ζζα2232439)40310(*300)574.0*5.01(*574.0*310*300*9.11*0.1655*10*516mm=---5)查表配筋并验算基本构造要求 查表选配4φ28(22463'mmAs As ==)6)配筋率验算%3%3.2'%3.0min'<=<=ρρ符合要求画出截面图短边方向钢筋间距：mm mm 2836)40*228*4300(>=-- 长边方向钢筋间距：mmmm 30174)28*260*2350(>=--垂直于弯矩作用平面的轴心受压承载力验算1）273008000/==b lo2）查表7-1得φ=0.58 3）求Nu[][]300*2*2463350*300*9.11*58.0*9.0)'(9.0+=++=fy As As fcA Nu ϕ=KNN KN 51665.1423=>满足要求B 柱F轴=KN 263ml 80=2/300mmN fy =2/9.11mmN fc =KNF 26635.0*3.0*25263=+=me 5.00= 0.10=r若不受偏心距1）计算杆件长细比，确定杆件稳定性系数φ273008000/==b lo查表7-1可得φ=0.58 2)求纵向受力钢筋面积 由式(7-4)可知232466300350*300*9.1158.0*9.010*266*0.1'9.00'mmfy fcA N r As -=-=-=ϕ不满足要求 若受偏心距1）求出偏心距增大系数ηme 5.00=mmh 3100=mmmm h 207.1130<= 故mmea20=mmea e ei 5200=+=135.210*266350*300*9.11*5.05.03>===NfcA c ζ取1=c ζ21.11*)3508000(310/520*150011)0(/15001122=+=+=c hl h ei s ζη2)判别大小偏心mmh mm sei 9303.02.629520*21.1=>==η550.033.0310*300*9.11*0.110*366013=<===b fcbh Nζαζ构件属于大偏心受压2.764402350520*21.12=-+=-+=as h sei e η3)由式(7-25)可得)'0(')5.01(01'2s h fy fcbh Ne As As αζζα---===2230.2286)40310(*300)33.0*5.01(*33.0*310*300*9.11*0.12.764*10*366mm=---4)实施4φ28（22463'mmAs As ==)验算配置率%3max %3.2350*3002463''%2.0min =<===<=ρρρbhAs满足要求 画出截面图垂直于弯矩作用平面受压承载力验算1.273008000/==b lo2.查表7-1得 φ=0.583.求Nu[])300*2*2463350*300*9.11(*58.0*9.0)'(9.0+=++=fy As As fcA Nu ϕKNKN 36664.1423>=变形控制<1>求弯矩标准值及准永久值 按荷载效应标准组合计算的弯矩值为mKN l Fk qk gk Mk .81988*)8/2*3002271.0*3.0*25(8)8/2(22=++=++=<2>求受拉钢筋应变不均匀系数φmmH 675357100=-=06136.0710*300*5.065355.0===bhAs ρC25混凝土抗拉强度标准2/78.1mmN ftk =，按荷载效应标准组合计算的钢筋应力为26/41.2136535*675*87.010*819087.0mmN Ash Mk sk ===σ钢筋应变不均匀系数为0116.141.213*06136.078.1*65.01.165.01.1=-=-=skte ftkσρϕ<3>求短期刚度Bs 因为截面为矩形0'=rf1.710*8.210*0.245===EcEs e α受拉纵筋的配筋率： 03227.0675*30065350===bh Asρ则短期刚度为214252/10*1749.2103227.0*1.7*62.00116.1*15.1675*6535*10*0.2'5.312.015.10mmN rf e EsAsh Bs =++=+++=ρσαϕ<4>考虑荷载长期作用影响的刚度B 由于0'=ρ，2=θ214/10*1749.2)1(mmN Bs Bs MkMg MkB ==+-=θ<5>计算跨中挠度f214262/10.2510*1749.2*488000*10*819*50*485mmN BMkl f ====25.10mmmml f mm f 3225080002500lim 10.25===<=故满足要求。

混凝土结构课程设计（二）任务书温州大学瓯江学院WENZHOU UNIVERSITY OUJIANG COLLEGE《混凝土结构课程设计（二）》任务书专业：班级：指导教师：日期：土木工程 09土木工程张茂雨 2021年3月混凝土结构课程设计(二)一、设计题目框架结构课程设计二、主要内容1. 结构布置确定柱网尺寸，主次梁布置，构件截面尺寸及框架的计算简图。

2. 框架梁及柱子的线刚度计算按现行规范计算及确定所有框架梁及柱子的线刚度。

3. 竖向荷载及水平荷载的计算按现行规范计算及确定竖向荷载（包括永久荷载和可变荷载）及水平风荷载。

4. 竖向荷载作用下的内力计算为简化计算，考虑以下几种单独受荷情况①恒荷载作用②活荷载作用框架在竖向荷载作用下，采用分层法或弯矩二次分配法计算内力 5. 水平风荷载作用下的内力计算框架在水平风荷载作用下，采用反弯点法或者是D值法计算内力 6.内力组合各种荷载情况下的框架内力求得后，根据最不利又是可能的原则进行内力组合。

7.截面设计与配筋计算据内力组合后的最大内力，分别进行框架梁，框架柱的配筋计算三、原始资料(数据)及设计技术要求1. 结构形式某三层工业厂房,采用框架结构体系。

钢筋混凝土柱截面尺寸为边柱500mm ×500mm，中柱600 mm×600 mm。

楼盖为现浇钢筋混凝土楼盖，其平面图如图所示（图示范围内不考虑楼梯间）。

厂房层高分别为4.5，4.2，4.2米。

地面粗糙度类别为B类。

2. 楼面构造做法20mm厚的水泥砂浆地面，钢筋混凝土现浇板，15mm厚石灰砂浆粉刷。

3. 荷载永久荷载：包括梁、板及构造层自重。

钢筋混凝土容重 25 kN/m3 ，水泥砂浆容重20 kN/m3 ，石灰砂浆容重17 kN/m3。

，分项系数为1.2可变荷载：楼面均布活荷载标准值见表，分项系数1.3。

4. 材料（1）混凝土：C20或C25（2）钢筋：主梁及次梁受力筋用Ⅱ级钢筋，板内及梁内的其它钢筋可以采用Ⅰ级。

《混凝土结构设计原理》课程设计任务书（VER2020.2）一、前言《钢筋混凝土结构》作为一门实践性很强的课程，课程设计是教学中的重要环节。

在专业课理论教学的基础上，通过课程设计进一步消化和巩固所学课程的内容，掌握结构设计的基本方法，培养学生独立思考、自己动手解决问题的能力。

根据培养计划和《混凝土结构设计原理》教学大纲规定，本专业的学生有两周《混凝土结构设计原理》课程设计。

课程设计的主要目的巩固和运用课堂所学知识，通过简单工程实例的结构设计，加强对结构设计基本理论的掌握，进一步了解结构设计的主要过程、注意事项，掌握结构设计相关规范的内容和使用方法，加深学生对实际工程项目中对结构设计主要内容的了解，培养学生运用本课程设计的知识解决实际问题的能力，为今后从事专业工作打下良好基础。

二、课程设计目的1. 通过本课程设计熟悉钢筋混凝土结构设计的基本过程；2. 通过本课程设计牢固掌握结构构件承载能力极限状态计算（受弯、受剪等）和正常使用极限状态验算的知识；3. 通过本课程设计掌握钢筋配置的一般构造规定和规范要求；4. 通过本课程设计将所学的理论知识和实际计算相结合，巩固所学知识。

三、课程设计要求1. 了解课程设计任务书要求，收集有关资料、文件及相关设计施工规范；2. 熟悉钢筋混凝土结构构件设计的基本理论和计算公式；3. 熟悉钢筋混凝土结构构件应符合的构造规定；4. 通过绘制钢筋混凝土结构构件配筋图，了解施工图设计的基本要求；5. 学生应在教师指导下独立按时完成课程设计的全部内容。

四、工程背景织普高速公路珠藏互通连接线需下穿新建209省道。

经相关各部门现场调查研究后，决定在该处设置1跨16m桥梁。

图1 桥位断面图设计参数：1、主梁截面可采用实心板、空心板、T形梁等截面形式，学生自行选择截面形式，并拟定截面尺寸。

根据选定的截面尺寸计入自重。

主梁采用C30混凝土。

2、桥面两侧各设一道防撞护栏，每道护栏截面面积为0.25m2，采用C30混凝土。

个人整理精品文档，仅供个人学习使用
“混凝土结构”课程设计任务书——
单层工业厂房设计
一、设计资料
．平面和剖面
根据工艺和建筑设计的要求，确定本车间为两跨等高厂房，车间面积为3024m2，车间长度72m。

跨跨度为24m，设有两台级软钩吊车，轨顶标高11.3m，柱顶标高14.1m；跨跨度为18m，设有两台级软钩吊车，轨顶标高11.0m，柱顶标高14.1m。

车间平面、剖面分别见图、图。

．建筑构造
屋盖：40mm厚细石混凝土双向φ（防水层）
干铺卷材一层（防水层）
15mm厚细砂
25mm厚水泥砂浆（找平层）
100mm厚水泥蛭石砂浆（保温层）
大型预制预应力混凝土屋面板
围护结构：240mm厚普通砖墙
门窗：钢门窗，窗宽4.2m
．自然条件
基本风压：
基本雪压：
土壤冻结深度：m
建筑场地：Ⅰ级湿陷性黄土
修正后的地基承载力特征值：
无抗震设防要求
．材料
混凝土：基础采用，柱采用或。

钢筋：级、级、级各种直径的钢筋。

二、设计要求
．分析厂房排架内力，设计柱、基础；整理计算书一份。

．绘制一根柱（包括预埋件）及其基础的施工图。

三、设计期限：两周
四、参考资料：
．混凝土结构设计规范（－）
．建筑结构荷载规范（－）
．建筑地基基础设计规范（－）
．混凝土结构构造手册
．教材：混凝土结构设计原理
．教材：混凝土结构设计
．标准图集：
屋架（一）、（三）柱（一）、（二）、（三）
屋面板柱间支撑
吊车梁基础梁
连系梁车挡
1 / 1。

《混凝土结构设计》课程设计任务书装配式钢筋砼排架结构设计任务书及指导书一、设计任务某厂装配车间，采用装配式钢筋混凝土排架结构，双跨等高，要求完成该厂房结构设计。

二、设计内容及要求根据设计任务，要求①选择标准构件，确定屋面板、天沟板、屋架、天窗架、吊车梁等构件型号；②结构布置；③结构计算，设计排架柱及柱下基础。

并将计算过程及结果整理成计算书，装订成册；④绘制结构施工图。

具体的计算和施工图内容如下：计算书部分：1.排架柱设计（1）结构布置（2）确定柱的截面尺寸，上下柱高度，绘出排架计算简图；（3）各种构件选型，确定自重；（4）计算排架上所受的各项荷载，绘制排架恒载图、活载图；（5）分别计算恒载、活载作用下的排架内力，活载内力分工况计算，以便进行荷载组合和内力组合；，绘制其内力汇总表，进行内力组合；（6）选定一柱（A、B、C 柱任选一根）（7）确定该排架柱及其牛腿的截面配筋；2.基础设计（1）选定先前已设计柱柱下基础，根据地基承载力确定基础底面积；（2）确定基础高度，进行基础冲切验算；（3）根据基础底板弯矩，确定板底配筋；施工图部分（2 张 A1）：（1）基础、基础梁平面布置图。

参考比例 1：300。

（2）柱、吊车梁、柱间支撑布置图。

参考比例 1：400。

（3）屋面板、天沟板、天窗架布置图。

参考比例 1：400。

（4）构件明细表（名称、编号、图集型号、数量），可不作（5）排架柱（有柱间支撑处）模板、配筋图。

参考比例 1：50。

（6）基础详图（模板配筋图）。

参考比例 1：30。

（7）牛腿详图。

参考比例 1：30。

（8）钢筋明细表（说明钢筋编号、规格、形状、数量、长度、重量）。

布图时可考虑将前 4项绘在 1张 A1 图上。

施工图应说明混凝土强度等级、钢筋级别等需要说明的一些内容。

要求结构计算正确、完整，书写工整，手写或打印不限，结构计算书装订成册；结构施工图图面布置匀称、美观，图纸标注全面、简洁，图纸表达符合建筑结构制图标准，手工绘图，图纸不少于 2 张 A1。

《混凝土结构设计》课程设计――整体式单向板肋梁楼盖设计任务书适用专业：土木工程专业（本科）使用班级：2014级土木4、5班设计时间：2016年12月建筑工程教研室1《混凝土结构设计》课程设计――整体式单向板肋梁楼盖设计任务书一、设计任务：设计某三层轻工厂房车间的楼盖，拟采用整体式钢筋混凝土单向板肋梁楼盖。

要求进行第二层楼面梁格布置，确定梁、板、柱截面尺寸，计算梁板配筋，并绘制结构施工图。

二、设计目的《混凝土结构》课程设计是教育计划中一个重要的实践性教学环节，对培养和提高学生的基本技能，启发学生对实际结构工作情况的认识和巩固所学的理论知识具有重要作用。

1．了解钢筋混凝土结构设计的一般程序和内容，为毕业设计以及今后从事实际设计、管理工作奠定初步基础。

2．复习巩固加深所学的基本构件中受弯构件和钢筋混凝土梁板结构等章节的理论知识。

3．掌握钢筋混凝土肋梁楼盖的一般设计方法，诸如：（1）进一步理解单向板肋梁楼盖的结构布置、荷载传递途径和计算简图；（2）掌握弹性理论和塑性理论的设计方法；（3）掌握内力包络图和抵抗弯矩图的绘制方法；（4）了解构造设计的重要性，掌握现浇梁板的有关构造要求；（5）掌握现浇钢筋混凝土结构施工图的表示方法和制图规定；（6）学习书写结构计算书；（7）学习运用规范。

三、设计资料1、结构平面及柱网布置如图所示（楼梯间在此平面外），按不同用途的车间工业楼面活荷载标准值见表1，车间内无侵蚀性介质，柱网尺寸见表二。

每位学生按学号顺序根据表3选取一组数据进行设计。

活荷载标准值结构平面及柱网布置图柱网跨度尺寸表2分组编号楼面面层为水磨石（底层20mm厚水泥砂浆，10mm面层），自重为0.65kN/m2；顶棚为15mm厚混合砂浆抹灰；梁用15mm厚混合砂浆抹灰。

3、材料①混凝土：自定。

②钢筋：自定。

四、设计内容及要求1．结构布置柱网尺寸给定，要求了解确定的原则。

梁格布置，要求确定主、次梁布置方向及次梁间距。
