excel绘制4个y轴的方法在实际的数据分析工作中，我们经常需要绘制多个y轴的图表来展示不同指标的变化趋势。
然而，在Excel中，默认情况下只能使用一个y轴来绘制图表，这给我们的数据分析带来了一定的局限性。
那么，如何在Excel中绘制具有4个y轴的图表呢？本文将介绍几种实现这一需求的方法。
1. 使用辅助数据列我们可以通过添加辅助数据列的方式来实现绘制4个y轴的图表。
具体步骤如下：1）在Excel中，将需要绘制的数据按照不同的指标分别放置在不同的列中。
2）在原始数据的右侧添加4列辅助数据列，用于存放每个指标对应的y轴值。
3）分别计算每个指标对应的y轴值。
可以使用Excel的函数来实现，如VLOOKUP函数、INDEX函数等。
4）选中辅助数据列和原始数据列，通过插入图表功能创建图表。
5）在图表中，右键点击其中一个数据系列，选择“格式数据系列”，将该系列对应的y轴设置为次要轴。
6）重复上述步骤，将剩余的数据系列分别设置为次次要轴和次次次要轴。
通过以上步骤，我们就可以在Excel中绘制具有4个y轴的图表了。
这种方法的优点是操作相对简单，适用于数据量较小的情况。
然而，对于数据量较大的情况，添加辅助数据列会增加工作量和复杂度。
2. 使用第三方插件如果我们需要处理大量数据或者频繁进行数据更新，可以考虑使用一些第三方插件来绘制具有4个y轴的图表。
这些插件通常具有更强大的功能和更高的灵活性，可以轻松实现复杂的数据分析需求。
其中，一些常用的插件包括EzChart、Kutools等。
这些插件提供了丰富的图表类型和定制选项，可以满足不同的数据展示需求。
使用这些插件，我们可以直接在Excel中创建具有4个y轴的图表，并进行灵活的样式和布局设置。
3. 使用Excel VBA宏对于有一定编程基础的用户，还可以通过编写Excel VBA宏来实现绘制4个y轴的图表。
具体步骤如下：1）打开Excel，按下ALT+F11进入VBA编辑器。

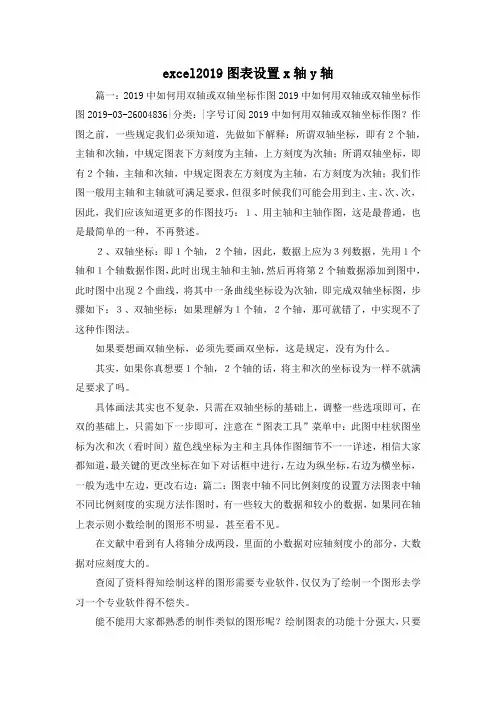

excel2019图表设置x轴y轴篇一：2019中如何用双轴或双轴坐标作图2019中如何用双轴或双轴坐标作图2019-03-26004836|分类：|字号订阅2019中如何用双轴或双轴坐标作图？作图之前，一些规定我们必须知道，先做如下解释：所谓双轴坐标，即有２个轴，主轴和次轴，中规定图表下方刻度为主轴，上方刻度为次轴；所谓双轴坐标，即有２个轴，主轴和次轴，中规定图表左方刻度为主轴，右方刻度为次轴；我们作图一般用主轴和主轴就可满足要求，但很多时候我们可能会用到主、主、次、次，因此，我们应该知道更多的作图技巧：１、用主轴和主轴作图，这是最普通，也是最简单的一种，不再赘述。
２、双轴坐标：即１个轴，２个轴，因此，数据上应为３列数据，先用１个轴和１个轴数据作图，此时出现主轴和主轴，然后再将第２个轴数据添加到图中，此时图中出现２个曲线，将其中一条曲线坐标设为次轴，即完成双轴坐标图，步骤如下：３、双轴坐标：如果理解为１个轴，２个轴，那可就错了，中实现不了这种作图法。
如果要想画双轴坐标，必须先要画双坐标，这是规定，没有为什么。
其实，如果你真想要１个轴，２个轴的话，将主和次的坐标设为一样不就满足要求了吗。
具体画法其实也不复杂，只需在双轴坐标的基础上，调整一些选项即可，在双的基础上，只需如下一步即可，注意在“图表工具”菜单中：此图中柱状图坐标为次和次（看时间）蓝色线坐标为主和主具体作图细节不一一详述，相信大家都知道，最关键的更改坐标在如下对话框中进行，左边为纵坐标，右边为横坐标，一般为选中左边，更改右边：篇二：图表中轴不同比例刻度的设置方法图表中轴不同比例刻度的实现方法作图时，有一些较大的数据和较小的数据，如果同在轴上表示则小数绘制的图形不明显，甚至看不见。
在文献中看到有人将轴分成两段，里面的小数据对应轴刻度小的部分，大数据对应刻度大的。
查阅了资料得知绘制这样的图形需要专业软件，仅仅为了绘制一个图形去学习一个专业软件得不偿失。

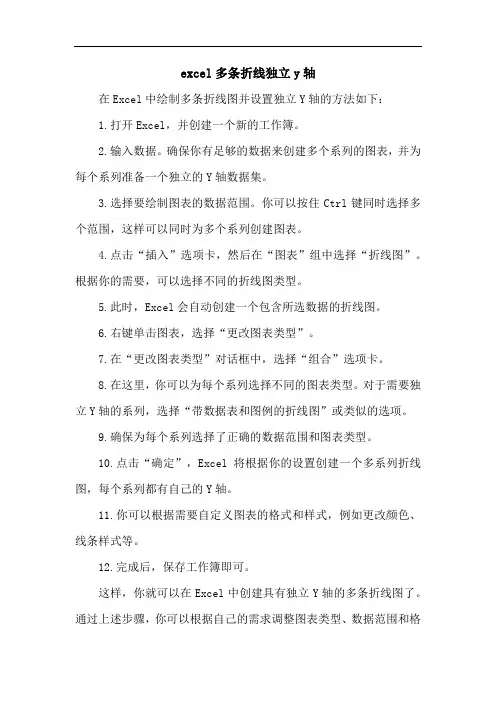

excel多条折线独立y轴
在Excel中绘制多条折线图并设置独立Y轴的方法如下：
1.打开Excel，并创建一个新的工作簿。
2.输入数据。
确保你有足够的数据来创建多个系列的图表，并为每个系列准备一个独立的Y轴数据集。
3.选择要绘制图表的数据范围。
你可以按住Ctrl键同时选择多个范围，这样可以同时为多个系列创建图表。
4.点击“插入”选项卡，然后在“图表”组中选择“折线图”。
根据你的需要，可以选择不同的折线图类型。
5.此时，Excel会自动创建一个包含所选数据的折线图。
6.右键单击图表，选择“更改图表类型”。
7.在“更改图表类型”对话框中，选择“组合”选项卡。
8.在这里，你可以为每个系列选择不同的图表类型。
对于需要独立Y轴的系列，选择“带数据表和图例的折线图”或类似的选项。
9.确保为每个系列选择了正确的数据范围和图表类型。
10.点击“确定”，Excel将根据你的设置创建一个多系列折线图，每个系列都有自己的Y轴。
11.你可以根据需要自定义图表的格式和样式，例如更改颜色、线条样式等。
12.完成后，保存工作簿即可。
这样，你就可以在Excel中创建具有独立Y轴的多条折线图了。
通过上述步骤，你可以根据自己的需求调整图表类型、数据范围和格
式，以获得所需的图表效果。
Excel表图双轴坐标怎么做？Excel绘制双X轴双Y轴图表的
教程
⼯作当中特别是财务、市场调查⼯作，在做财务报表的时候有时候需要制作很复杂的图形来展⽰数据的⾛势情况，⽽且需要⽤到四坐标轴图表，即双X轴双Y轴的图表，怎样来制作呢？⽐如制作下⾯的图表，我教给你。
1、将数据按照从⼤到⼩的顺序排列，数据表头分别是单位名称结存累计百分⽐；其它的类推就是了
2、先选中前两列
3、点击插⼊--图表--柱状图，点击完成
4、双击横坐标轴，点击对齐，将⽂本改为竖版⽂本
5、表右键单击，选择数据源，点添加，名称写累计百分⽐；点击数值，选择左边累计百分⽐的⽐例；然后点击确定
6、此时在图表⾥已经出现了你添加的累计百分⽐数值，但是因为数值太⼩太⼩，基本跟横坐标贴着了，所以⿏标左键多点点横坐标，出现如图横坐标上的⿊⽅框就是了；然后右键击⿊⽅---图表类型，选择折线图，点击确定
7、然后对出现的不同颜⾊的线右击--数据系列格式---坐标轴---次坐标轴---数据标志---值---确定；
8、然后右击右边的Y轴数值，选择坐标轴格式---最⼤值改为1.0---确定
9、然后点表格--右键--图标选项--坐标轴--分类（X）轴（T）--确定
10、看第⼆个横坐标是不是出来啦？？哈哈。
然后点表格--右键--源数据--次分类（X）轴标志--选中左边单位名称下⾯的横坐标内容---确定
11、这样是不是横坐标有两个，⽽且是相同内容啊，当然你也可以选择不相同的内容。
然后右键单击选择坐标轴格式---对齐---竖⽂本。
搞定。
Excel以Y轴为时间轴的大事记【1】在人们的日常工作中，Excel是一款非常常用的办公软件。
它提供了丰富的图表功能，可以帮助我们更直观地展示数据。
其中，以Y轴为时间轴的大事记图表更是为我们展示时间相关事件提供了非常好的方式。
在本文中，我们将探讨Excel以Y轴为时间轴的大事记图表的使用方法和价值，以及如何更好地利用它。
【2】对于许多人来说，使用Excel制作图表可能是一件有些困难的事情。
但是，当我们了解了其中的原理和方法后，就会发现它其实并不难。
我们需要准备好要展示的数据，并确保其中包含时间和事件两个关键信息。
接下来，我们选择插入图表，然后在图表类型中选择大事记图表。
在编辑数据时，我们需要指定时间对应的Y轴，事件对应的X轴，以及事件的名称。
这样，一个基本的大事记图表就完成了。
【3】大事记图表的价值在于它可以直观地展示出事件发生的时间和顺序。
这对于展示项目进展、历史事件、个人成长等方面都非常有用。
在项目管理中，我们可以利用大事记图表来展示项目里程碑的完成情况；在历史事件展示中，我们可以用它来展示某一事件的发生顺序；在个人成长记录中，也可以用它来展示个人重要事件的发生时间。
【4】除了基本的使用方法和价值外，我们还可以更加灵活地利用大事记图表。
我们可以调整图表的样式和布局，让它更符合我们的需求；我们还可以在图表中加入数据标签、数据表、注释等元素，使得图表更加丰富和有深度。
当然，我们也可以结合其他图表类型，比如柱状图、折线图等，来展示更多维度的数据内容。
【5】Excel以Y轴为时间轴的大事记图表是一款非常有用的工具。
它可以帮助我们更好地展示时间相关事件，提升数据的可视化效果。
通过深入了解它的原理和使用方法，并结合实际场景进行灵活运用，我们可以更好地利用这一功能，让我们的数据展示更加直观和生动。
希望通过本文的介绍，大家能对Excel大事记图表有更深入的理解，也能在实际工作中更好地利用它。
Excel作为一款广泛应用的办公软件，其图表功能的强大性备受用户青睐。
Excel中绘制图表的详细教程第一章：Excel图表的基本概念和作用Excel是一款常用的数据处理软件，图表是其重要功能之一。
它可以帮助用户以图形的形式直观地展示数据，并分析数据的趋势和关系。
通过图表，用户可以更好地理解数据，做出合理的决策。
第二章：创建一个基本的数据表格在绘制图表之前，首先需要准备数据。
打开Excel软件，在一个工作簿中创建一个新的工作表。
在工作表中，按照需求输入数据，可以设置不同的列与行，并为每一列和行写上对应的标题。
第三章：选择合适的图表类型在Excel中，有多种类型的图表可供选择，例如柱形图、折线图、饼图等。
要根据数据的特点和需要选择合适的图表类型。
柱状图适用于比较数据的大小、趋势和分布；折线图适用于展示数据的趋势和变化；饼图适合用于展示数据的占比等。
第四章：插入图表选中要制作图表的数据范围，包括标题和所有数据。
然后，在菜单栏中选择“插入”选项，点击“图表”按钮。
在弹出的图表选择窗口中，选择所需的图表类型，点击“确定”按钮。
Excel会根据选定的数据自动生成相应的图表，并插入到当前选中的工作表中。
第五章：编辑和格式化图表绘制完成后，可以对图表进行进一步编辑和格式化，以使其更美观和易于理解。
选中图表，通过鼠标右键点击图表弹出菜单，选择“编辑数据”、“数据系列”或其他选项，修改图表的数据范围、颜色、字体、线条样式等属性。
还可以添加图例、坐标轴标签、标题等元素，调整图表的大小和位置。
第六章：调整图表的布局和样式Excel提供了丰富的布局和样式选项，可以根据需求定制图表的外观。
通过点击图表，出现“图表工具”选项卡，可以选择不同的图表样式、图表布局和图表元素。
可以改变图表的颜色主题，添加数据标签，调整图表的缩放比例等，以使图表更加美观和清晰。
第七章：添加数据标签和趋势线为了更好地展示数据，可以在图表中添加数据标签和趋势线。
选中图表，进入“图表工具”选项卡，点击“数据标签”按钮，选择合适的数据显示方式。

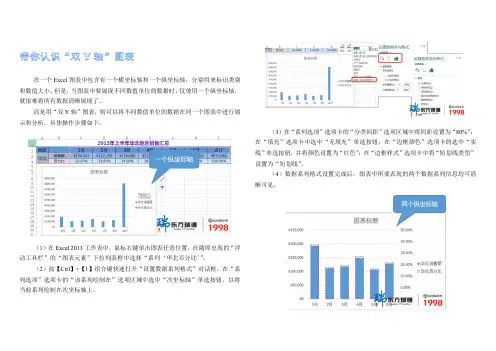

带你认识“双Y轴”图表
在一个Excel图表中包含有一个横坐标轴和一个纵坐标轴，分别用来标识类别和数值大小。
但是，当图表中要展现不同数值单位的数据时，仅使用一个纵坐标轴，就很难将所有数据清晰展现了。
而是用“双Y轴”图表，则可以将不同数值单位的数据在同一个图表中进行展示和分析。
具体操作步骤如下：
（1）在Excel 2013工作表中，鼠标右键单击图表任意位置，在随即出现的“浮动工具栏”的“图表元素”下拉列表框中选择“系列‘华北百分比’”。
（2）按【Ctrl】+【1】组合键快速打开“设置数据系列格式”对话框，在“系列选项”选项卡的“该系列绘制在”选项区域中选中“次坐标轴”单选按钮，以将当前系列绘制在次坐标轴上。
（3）在“系列选项”选项卡的“分类间距”选项区域中将间距设置为“80%”；在“填充”选项卡中选中“无填充”单选按钮；在“边框颜色”选项卡的选中“实线”单选按钮，并将颜色设置为“红色”；在“边框样式”选项卡中将“短划线类型”设置为“短划线”。
（4）数据系列格式设置完成后，图表中所要表现的两个数据系列信息均可清晰可见。

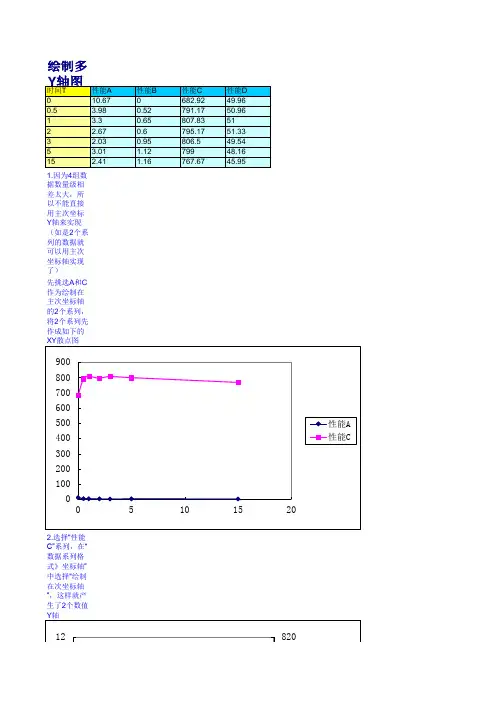

绘制多Y轴图表的方法
2个系列的数据就可以用主次坐标轴实现了）
Y轴
最大值最小值
性能A120
性能C820660
3、第4坐标轴留下位置
最大值最小值
性能B 1.20注意此处的最小、最大值设置是参照原始数据的范围确定的，目的是使数据可以完整显示在图表性能D 5240B 数据转换到主Y 轴，性能D 数据转换到次Y 轴。
”中加入图表，加入的系列是自动使用主Y 轴的
”怎么选择看不到的数据系列？
选择任一可见系列，按键盘上的上或下方向键，直至需要的系列被选中
并将“数值Y 轴交叉于”设置为最小坐标刻度值-5
aa的引用
这种用辅助系列线作为坐标轴的图表，制作步骤很多，可以借助VBA自动按步骤实现chenjun
Excel HOME
2005.5.19
4坐标轴留下位置
以完整显示在图表中
设置最小、最大值
设置对aa的引用
显示这两个辅助系列线的目的。
Q：如何绘制如下断层图？
A：利用辅助系列模拟Y轴绘制断层图，绘制步骤如下：
1、构造模拟Y轴数据：根据原始数据（见上图）可以看出，销售量数据主要集中在0-100与500-900这两个区域，因此可以假设模拟Y轴的主要刻度值为{0;20;40;60;80;100;500;600;700;800;900}，如下图中F3:F13单元格所示；假设实际Y轴的主要刻度单位为20，120网格线作为分割线，根据模拟Y轴刻度值与实际Y轴刻度值的对应关系，可以求出模拟Y轴的Y值，在E3单元格输入公式
1.=IF(F3>140,F3/5+40,F3)
复制代码
下拉至E13单元格即可得到模拟Y轴的Y值；在D3:D13单元格中填充0.5，即可得到模拟Y轴的X值。
2、修正原始数据：根据上一步构造的模拟Y轴数据，销售量的原始数据也需要作出相应的修正，在I3单元格中输入公式
1.=IF(B3>140,B3/5+40,B3)
复制代码
下拉至I12单元格，作为修正后的销售量；年份保持不变，如H3:H12单元格区域。
3、断层分割线数据：因为120网格线作为分割线，所以Y轴的分割点在(0.5,120)处，在L3单元格输入公式
1.=IF(I3>140,120,#N/A)
复制代码
下拉至L12，生成柱形图的柱子分割点的Y坐标值，K3:K12单元格区域作为X坐标值。
柱形图, 模拟, 断层图, Y轴
4、创建簇状柱形图：选择H2:I2单元格区域，单击“插入”选项卡→“图表”组→“柱形图”→在下拉的图表类型列表中，选择“簇状柱形图”。
5、格式化图表：删除图例项、图表标题；调整图表区大小、边框、填充颜色，绘图区大小。
6、设置Y轴格式：鼠标右键单击柱形图Y轴→单击“设置坐标轴格式”选项→分别设置坐标轴的最小值为固定值0，最大值为固定值220，主要刻度单位为固定值20，坐标轴标签为“无”→关闭“设置坐标轴格式”对话框。
7、创建“模拟Y轴”系列：在图表上单击鼠标右键→单击“选择数据”→“添加”按钮→“系列名称”选择D1单元格，“系列值”选择E3:E13单元格区域→单击“确定”按钮关闭“编辑数据系列”对话框→单击“确定”按钮关闭“选择数据源”对话框。
8、更改图表类型：鼠标右键单击“模拟Y轴”系列→单击“更改系列图表类型”→“XY散点图”→“仅带数据标记的散点图”→单击“确定”退出“更改图表类型”对话框。
9、更改数据源：在图表上单击鼠标右键→单击“选择数据”→在“系列”列表框中选择“模拟Y轴”→单击“编辑”按钮→“X轴系列值”选择D3:D13单元格区域→单击“确定”按钮关闭“编辑数据系列”对话框→单击“确定”按钮关闭“选择数据源”对话框。
10、制作模拟Y轴刻度值：单击“模拟Y轴”系列→单击“布局”选项卡→“标签”组→“数据标签”→“其他数据标签选项”→勾选“标签包括”下的“Y值” 复选框→“标签位置”设置为“靠左”→关闭“设置数据标签格式”对话框。
单击“模拟Y轴”系列的数据标签→单击数据点(0.5,140)的标签→在编辑栏内输入“=”号，再单击F9单元格，回车；用同样的方法依次将数据点(0.5,160)、(0.5,180)、(0.5,200)、(0.5,220)与单元格F10、F11、F12、F13一一建立链接。
11、格式化“模拟Y轴”系列：鼠标右键单击“模拟Y轴”系列→单击“设置数据系列格式”→单击“数据标记选项”→数据标记类型设置为“无”→关闭“设置数据系列格式”对话框。
12、绘制分割图案。
画一个平行四边形，将其旋转90度，再翻转180度，并调整其角度，使得平行四边形的其中一对对角为45度，沿着平行四边形的上下两条边各画一条直线段，设置平行四边形的填充图案与图表绘图区填充图案一致，设置平行四边形边框线条颜色为“无线条”，最后将两条直线段与平行四边形组合，即得坐标轴分割线的图案。
复制一份图案，并将其放大，使其宽度与柱形图的柱子宽度一致，作为柱子分割线的图案，如图7.1-5所示。
13、制作Y轴分割线：在图表上单击鼠标右键→单击“选择数据”→“添加”按钮→“系列名称”输入“Y轴分割线”，“X轴系列值”选择K2单元格，“Y轴系列值”选择L2单元格→单击“确定”按钮关闭“编辑数据系列”对话框→单击“确定”按钮关闭“选择数据源”对话框。
复制绘制好的分割图案→单击图表→ “布局”选项卡→在“当前所选内容”组的“图表元素”下拉列表框中单击“Y轴分割线”系列→<Ctrl+V>粘贴。
14、绘制柱子分割线：在图表上单击鼠标右键→单击“选择数据”→“添加”按钮→“系列名称”输入“柱子分割线”，“X轴系列值”选择K3:K12单元格区域，“Y轴系列值”选择L3:L12单元格区域→单击“确定”按钮关闭“编辑数据系列”对话框→单击“确定”按钮关闭“选择数据源”对话框。
复制准备好的分割图案→单击图表→“布局”选项卡→在“当前所选内容”组的“图表元素”下拉列表框中单击“柱子分割线”系列→<Ctrl+V>粘贴。
最后可以将图表做一些美化处理，完成断层图的绘制。
哎呀其他步骤都会！就是为什么要用这公式呢？=IF(F3>140,F3/5+40,F3)这公式代表的意思完全明白，但是为什么满足140条件，要“F3/5+40” ，请高手指点下！
因为140刻度线刚好与模拟刻度值500相对应。
