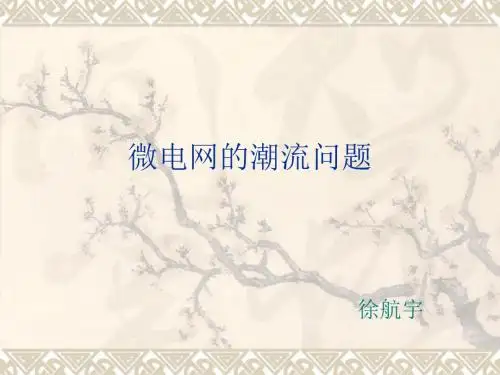

微电网潮流问题..

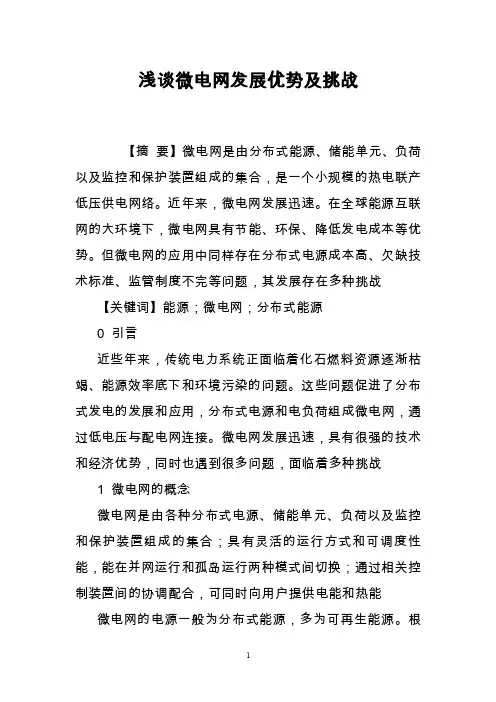

浅谈微电网发展优势及挑战【摘要】微电网是由分布式能源、储能单元、负荷以及监控和保护装置组成的集合，是一个小规模的热电联产低压供电网络。

近年来，微电网发展迅速。

在全球能源互联网的大环境下，微电网具有节能、环保、降低发电成本等优势。

但微电网的应用中同样存在分布式电源成本高、欠缺技术标准、监管制度不完等问题，其发展存在多种挑战【关键词】能源；微电网；分布式能源0 引言近些年来，传统电力系统正面临着化石燃料资源逐渐枯竭、能源效率底下和环境污染的问题。

这些问题促进了分布式发电的发展和应用，分布式电源和电负荷组成微电网，通过低电压与配电网连接。

微电网发展迅速，具有很强的技术和经济优势，同时也遇到很多问题，面临着多种挑战1 微电网的概念微电网是由各种分布式电源、储能单元、负荷以及监控和保护装置组成的集合；具有灵活的运行方式和可调度性能，能在并网运行和孤岛运行两种模式间切换；通过相关控制装置间的协调配合，可同时向用户提供电能和热能微电网的电源一般为分布式能源，多为可再生能源。

根据不同的应用场合，微电网的系统容量通常在数千瓦到数兆瓦之间，微电网一般与配电网相连和传统电网中的大型发电机组相比，微电网的规模较小，微电源一般安装在靠近用户住所的地方，能够高效地为用户供电，大大减少线损，特别适合为一些边远地区供电微电网由两种运行方式：并网和孤岛模式。

在并网模式下，微电网与主电网保持全部或部分连接，从主电网输入或输出电力。

当主电网发生故障时，微电网可以切换到孤岛模式下，保证对用户的供电2 微电网的技术和经济优势在全球能源互联网的大环境下，微电网的发展具有很多优势。

从电网的角度看，微电网的主要优势是可以将其当做电力系统内的一个受控实体，其可以作为单一的负荷集运行。

这确定了微电网的可控性。

从用户的角度看，微电网有利于就地满足其对电能的供应需求微电网的发展存在多种有利条件2.1 节约发电成本对热电联产运行模式下的余热利用，使得微电网总的能源效率达到80%以上，远远超出了传统电力系统。

《基于统一潮流控制器的微电网潮流控制》篇一一、引言随着现代电力系统的日益复杂化，微电网的构建与运行成为电力系统研究的重要方向。

在微电网中，潮流控制是保证系统稳定运行的关键环节。

而统一潮流控制器（Unified Power Flow Controller，UPFC）作为一种新型的电力电子设备，在微电网的潮流控制中发挥着重要的作用。

本文旨在探讨基于统一潮流控制器的微电网潮流控制，为微电网的稳定运行提供技术支持。

二、微电网与潮流控制概述微电网是一种由分布式电源、储能装置、电力负荷和其他相关设备组成的系统。

在微电网中，潮流控制是保证系统电压、电流、功率等参数稳定的关键技术。

而传统的潮流控制方法往往存在响应速度慢、控制精度低等问题，无法满足现代微电网的需求。

因此，研究基于新型控制设备的潮流控制方法具有重要意义。

三、统一潮流控制器的工作原理与特点统一潮流控制器是一种集成了串联和并联逆变器的电力电子设备，通过调整逆变器的输出电压和电流，实现对微电网的潮流控制。

其工作原理如下：1. 串联逆变器通过调整输出电压的幅值和相位，实现对系统电压的控制；2. 并联逆变器通过调整输出电流的幅值和相位，实现对系统功率的控制。

统一潮流控制器的特点包括：1. 控制精度高：通过对电压和电流的精确控制，实现微电网的稳定运行；2. 响应速度快：具有快速的动态响应能力，适应微电网的快速变化；3. 灵活性好：可以与其他设备进行配合，实现多种控制策略。

四、基于统一潮流控制器的微电网潮流控制策略基于统一潮流控制器的微电网潮流控制策略主要包括以下几个方面：1. 分布式电源协调控制：通过统一潮流控制器对分布式电源进行协调控制，实现电源之间的互补和优化配置；2. 电压和频率控制：通过调整统一潮流控制器的输出电压和电流，实现对微电网电压和频率的控制；3. 故障穿越与恢复：在微电网发生故障时，统一潮流控制器能够快速响应，实现故障穿越和恢复；4. 优化调度与经济运行：通过统一潮流控制器与其他设备的配合，实现微电网的优化调度和经济运行。

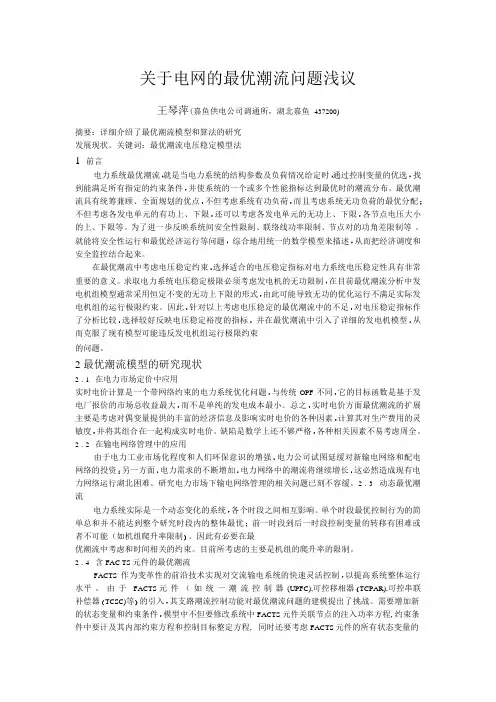

关于电网的最优潮流问题浅议王琴萍(嘉鱼供电公司调通所，湖北嘉鱼437200)摘要：详细介绍了最优潮流模型和算法的研究发展现状。

关键词：最优潮流电压稳定模型法1 前言电力系统最优潮流，就是当电力系统的结构参数及负荷情况给定时，通过控制变量的优选，找到能满足所有指定的约束条件，并使系统的一个或多个性能指标达到最优时的潮流分布。

最优潮流具有统筹兼顾、全面规划的优点，不但考虑系统有功负荷，而且考虑系统无功负荷的最优分配；不但考虑各发电单元的有功上、下限，还可以考虑各发电单元的无功上、下限，各节点电压大小的上、下限等。

为了进一歩反映系统间安全性限制、联络线功率限制、节点对的功角差限制等。

就能将安全性运行和最优经济运行等问题，综合地用统一的数学模型来描述，从而把经济调度和安全监控结合起来。

在最优潮流中考虑电压稳定约束，选择适合的电压稳定指标对电力系统电压稳定性具有非常重要的意义。

求取电力系统电压稳定极限必须考虑发电机的无功限制，在目前最优潮流分析中发电机组模型通常采用恒定不变的无功上下限的形式，由此可能导致无功的优化运行不满足实际发电机组的运行极限约束。

因此，针对以上考虑电压稳定的最优潮流中的不足，对电压稳定指标作了分析比较，选择较好反映电压稳定裕度的指标，并在最优潮流中引入了详细的发电机模型，从而克服了现有模型可能违反发电机组运行极限约束的问题。

2最优潮流模型的研究现状2.1在电力市场定价中应用实时电价计算是一个带网络约束的电力系统优化问题，与传统OPF不同，它的目标函数是基于发电厂报价的市场总收益最大，而不是单纯的发电成本最小。

总之，实时电价方面最优潮流的扩展主要是考虑对偶变量提供的丰富的经济信息及影响实时电价的各种因素，计算其对生产费用的灵敏度，并将其组合在一起构成实时电价。

缺陷是数学上还不够严格，各种相关因素不易考虑周全。

2.2在输电网络管理中的应用由于电力工业市场化程度和人们环保意识的增强，电力公司试图延缓对新输电网络和配电网络的投资；另一方面，电力需求的不断增加，电力网络中的潮流将继续增长，这必然造成现有电力网络运行湖北困难。

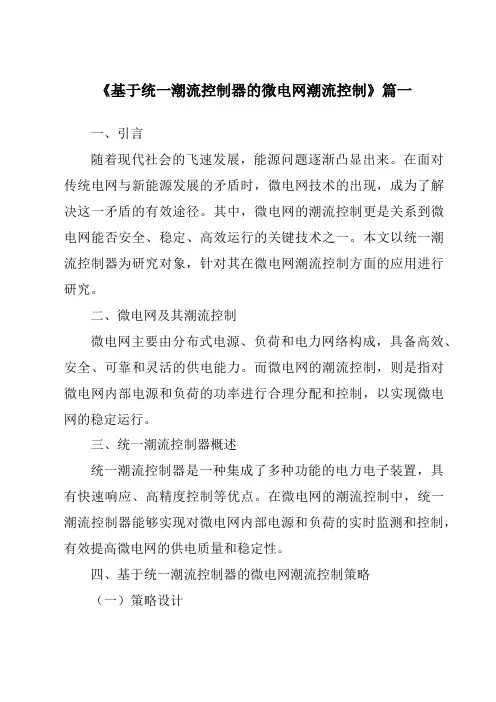

《基于统一潮流控制器的微电网潮流控制》篇一一、引言随着现代社会的飞速发展，能源问题逐渐凸显出来。

在面对传统电网与新能源发展的矛盾时，微电网技术的出现，成为了解决这一矛盾的有效途径。

其中，微电网的潮流控制更是关系到微电网能否安全、稳定、高效运行的关键技术之一。

本文以统一潮流控制器为研究对象，针对其在微电网潮流控制方面的应用进行研究。

二、微电网及其潮流控制微电网主要由分布式电源、负荷和电力网络构成，具备高效、安全、可靠和灵活的供电能力。

而微电网的潮流控制，则是指对微电网内部电源和负荷的功率进行合理分配和控制，以实现微电网的稳定运行。

三、统一潮流控制器概述统一潮流控制器是一种集成了多种功能的电力电子装置，具有快速响应、高精度控制等优点。

在微电网的潮流控制中，统一潮流控制器能够实现对微电网内部电源和负荷的实时监测和控制，有效提高微电网的供电质量和稳定性。

四、基于统一潮流控制器的微电网潮流控制策略（一）策略设计在微电网中，通过统一潮流控制器对电源和负荷进行实时监测和控制，可以实现对微电网内部功率的合理分配。

具体策略包括：根据微电网的实际运行情况，实时调整电源的输出功率，以满足负荷的需求；同时，通过统一潮流控制器的控制策略，实现对微电网内部电压和频率的稳定控制。

（二）算法实现在算法实现方面，采用先进的优化算法和智能控制算法，如遗传算法、模糊控制等，以实现对微电网内部电源和负荷的精确控制。

同时，结合现代通信技术，实现微电网内部各节点之间的信息共享和协同控制。

五、应用实践与效果分析（一）应用实践在实际应用中，基于统一潮流控制器的微电网潮流控制策略已经得到了广泛的应用。

例如，在风力发电、光伏发电等新能源微电网中，通过统一潮流控制器的应用，实现了对新能源的优化配置和高效利用，提高了微电网的供电质量和稳定性。

（二）效果分析通过对比应用前后的数据，可以发现基于统一潮流控制器的微电网潮流控制策略具有以下优点：一是能够有效提高微电网的供电质量和稳定性；二是能够实现对新能源的高效利用；三是能够提高微电网的运行效率和管理水平。

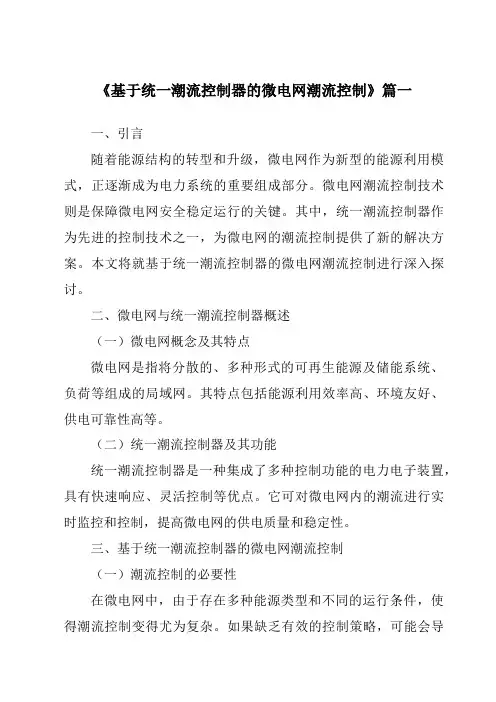

《基于统一潮流控制器的微电网潮流控制》篇一一、引言随着能源结构的转型和升级，微电网作为新型的能源利用模式，正逐渐成为电力系统的重要组成部分。

微电网潮流控制技术则是保障微电网安全稳定运行的关键。

其中，统一潮流控制器作为先进的控制技术之一，为微电网的潮流控制提供了新的解决方案。

本文将就基于统一潮流控制器的微电网潮流控制进行深入探讨。

二、微电网与统一潮流控制器概述（一）微电网概念及其特点微电网是指将分散的、多种形式的可再生能源及储能系统、负荷等组成的局域网。

其特点包括能源利用效率高、环境友好、供电可靠性高等。

（二）统一潮流控制器及其功能统一潮流控制器是一种集成了多种控制功能的电力电子装置，具有快速响应、灵活控制等优点。

它可对微电网内的潮流进行实时监控和控制，提高微电网的供电质量和稳定性。

三、基于统一潮流控制器的微电网潮流控制（一）潮流控制的必要性在微电网中，由于存在多种能源类型和不同的运行条件，使得潮流控制变得尤为复杂。

如果缺乏有效的控制策略，可能会导致电力供应不足或过剩，甚至引发系统故障。

因此，实施有效的潮流控制是保障微电网安全稳定运行的关键。

（二）统一潮流控制器在微电网中的应用统一潮流控制器在微电网中的应用主要体现在以下几个方面：1. 实时监测：统一潮流控制器可实时监测微电网内的电压、电流等参数，为后续的控制提供依据。

2. 优化调度：根据实时监测的数据，统一潮流控制器可对微电网内的各种电源进行优化调度，确保电力供应的稳定性和经济性。

3. 故障诊断与恢复：在发生故障时，统一潮流控制器可快速诊断故障原因并采取相应的恢复措施，减少故障对微电网的影响。

4. 协调控制：统一潮流控制器可协调微电网内各种电源的运行，实现能量的互补和互济，提高微电网的运行效率。

（三）基于统一潮流控制器的潮流控制策略针对微电网的复杂性和多变性，基于统一潮流控制器的潮流控制策略应具备以下特点：1. 智能化：利用人工智能、大数据等先进技术，实现潮流控制的智能化和自动化。

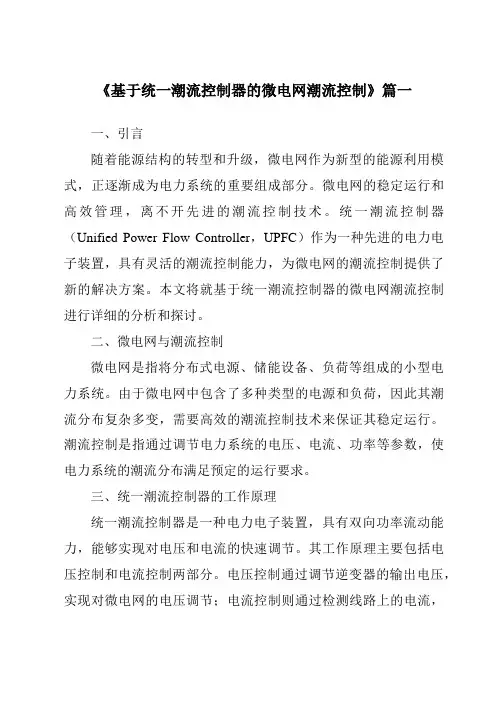

《基于统一潮流控制器的微电网潮流控制》篇一一、引言随着能源结构的转型和升级，微电网作为新型的能源利用模式，正逐渐成为电力系统的重要组成部分。

微电网的稳定运行和高效管理，离不开先进的潮流控制技术。

统一潮流控制器（Unified Power Flow Controller，UPFC）作为一种先进的电力电子装置，具有灵活的潮流控制能力，为微电网的潮流控制提供了新的解决方案。

本文将就基于统一潮流控制器的微电网潮流控制进行详细的分析和探讨。

二、微电网与潮流控制微电网是指将分布式电源、储能设备、负荷等组成的小型电力系统。

由于微电网中包含了多种类型的电源和负荷，因此其潮流分布复杂多变，需要高效的潮流控制技术来保证其稳定运行。

潮流控制是指通过调节电力系统的电压、电流、功率等参数，使电力系统的潮流分布满足预定的运行要求。

三、统一潮流控制器的工作原理统一潮流控制器是一种电力电子装置，具有双向功率流动能力，能够实现对电压和电流的快速调节。

其工作原理主要包括电压控制和电流控制两部分。

电压控制通过调节逆变器的输出电压，实现对微电网的电压调节；电流控制则通过检测线路上的电流，实现对电流的快速响应和调节。

通过这两种控制方式，统一潮流控制器能够实现对微电网的灵活潮流控制。

四、基于统一潮流控制器的微电网潮流控制策略基于统一潮流控制器的微电网潮流控制策略主要包括以下几个方面：1. 优化调度策略：根据微电网的实时运行情况，通过优化调度策略，实现对微电网中各类型电源和负荷的合理分配，从而保证微电网的稳定运行。

2. 快速响应策略：当微电网出现异常情况时，统一潮流控制器能够快速响应，通过调节电压和电流等参数，实现对微电网的快速恢复。

3. 分布式控制策略：根据微电网中各节点的实时信息，采用分布式控制策略，实现对各节点的独立控制和协调控制，从而提高微电网的稳定性和可靠性。

4. 智能决策支持系统：通过建立智能决策支持系统，实现对微电网的实时监测和预测，为统一潮流控制器的控制和调度提供决策支持。

配电网潮流计算及重构算法的研究一、概述随着能源转型的推进和智能电网的快速发展，配电网作为电力系统的末端环节，其安全、稳定、经济运行的重要性日益凸显。

配电网潮流计算及重构算法作为配电网优化运行的关键技术，对于提高配电网的供电质量、降低网损、增强系统的稳定性等方面具有重要意义。

深入研究配电网潮流计算及重构算法具有重要的理论价值和实际应用价值。

配电网潮流计算是分析配电网运行状态的基础，通过计算各节点的电压、电流、功率等参数，可以评估配电网的运行状态，为配电网的优化调度和故障分析提供依据。

配电网重构算法则是通过改变配电网中开关的状态，调整配电网的运行方式，以达到优化配电网运行的目的。

配电网重构不仅可以改善电压质量、降低网损，还可以提高配电网的供电可靠性和经济性。

目前，配电网潮流计算和重构算法的研究已取得了一定的成果，但仍存在一些挑战和问题。

例如，配电网结构复杂，节点众多，如何快速准确地完成潮流计算是一个难题配电网重构涉及到开关的优化组合问题，如何设计高效的算法来求解最优解也是一个亟待解决的问题。

本文旨在深入研究配电网潮流计算及重构算法，探讨其理论和方法，为配电网的优化运行提供理论支持和技术指导。

本文首先介绍配电网潮流计算的基本原理和方法，包括前推回代法、牛顿拉夫逊法等，并分析各种方法的优缺点和适用范围。

重点研究配电网重构算法的设计和实现，包括基于遗传算法、粒子群算法等智能优化算法的重构算法，以及基于启发式规则的重构算法等。

通过对不同算法的性能进行比较和分析，本文旨在找到一种既快速又准确的配电网重构算法，以提高配电网的运行效率和供电质量。

本文将通过仿真实验和实际案例分析，验证所提算法的有效性和可行性，为配电网的优化运行提供实际的技术支持和解决方案。

同时，本文还将对配电网潮流计算及重构算法的未来发展趋势进行展望，以期为相关领域的研究提供参考和借鉴。

1. 配电网的重要性及其在电力系统中的位置配电网是电力系统中的重要组成部分，负责将电能从高压输电网或变电站输送到终端用户。

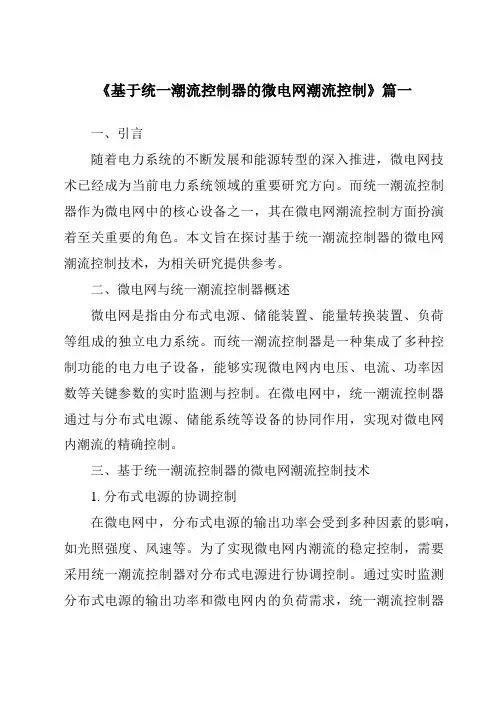

《基于统一潮流控制器的微电网潮流控制》篇一一、引言随着电力系统的不断发展和能源转型的深入推进，微电网技术已经成为当前电力系统领域的重要研究方向。

而统一潮流控制器作为微电网中的核心设备之一，其在微电网潮流控制方面扮演着至关重要的角色。

本文旨在探讨基于统一潮流控制器的微电网潮流控制技术，为相关研究提供参考。

二、微电网与统一潮流控制器概述微电网是指由分布式电源、储能装置、能量转换装置、负荷等组成的独立电力系统。

而统一潮流控制器是一种集成了多种控制功能的电力电子设备，能够实现微电网内电压、电流、功率因数等关键参数的实时监测与控制。

在微电网中，统一潮流控制器通过与分布式电源、储能系统等设备的协同作用，实现对微电网内潮流的精确控制。

三、基于统一潮流控制器的微电网潮流控制技术1. 分布式电源的协调控制在微电网中，分布式电源的输出功率会受到多种因素的影响，如光照强度、风速等。

为了实现微电网内潮流的稳定控制，需要采用统一潮流控制器对分布式电源进行协调控制。

通过实时监测分布式电源的输出功率和微电网内的负荷需求，统一潮流控制器能够根据预设的控制策略，对分布式电源进行功率分配和调度，从而实现对微电网内潮流的精确控制。

2. 储能系统的优化配置储能系统在微电网中扮演着重要的角色，能够实现对能量的存储和释放。

为了更好地发挥储能系统在微电网中的作用，需要采用统一潮流控制器对储能系统进行优化配置。

通过实时监测微电网内的能量供需情况，统一潮流控制器能够根据预设的优化策略，对储能系统进行充放电操作，从而实现对微电网内潮流的平衡和优化。

3. 电压与无功功率控制电压与无功功率是微电网内的重要参数，对微电网的稳定运行具有重要影响。

通过采用统一潮流控制器，能够对微电网内的电压和无功功率进行实时监测与控制。

具体而言，统一潮流控制器可以根据微电网内的负荷需求和分布式电源的输出情况，对无功功率进行调节，从而实现对电压的稳定控制。

此外，统一潮流控制器还可以根据预设的控制策略，对无功功率进行优化分配，提高微电网的运行效率。

微网并网运行存在的问题及应对措施【摘要】微网并网运行成为现代电力企业研究的热门，本文首先介绍了微网的相关知识，然后提出了微网并网运行存在的问题及应对措施，最后说明了微网运行的保护措施，希望能对实际工作有一定的指导作用。

【关键词】微网并网运行对策近年来，随着电力系统的不断发展，发电方式呈现两极化的趋势，一方面向用电需求量大且负荷相对较多的地区集中供电，一方面对负荷相对分散且具有清洁能源的地区采用分布式发电。

而分布式发电污染少，发电方式灵活，能源利用率高，安装地点灵活，并且与集中式发电相比，节省了输配电资源和运行费用，减少了集中输电的线路损耗。

分布式发电可以减少电网总容量，改善电网峰谷性能，提高系统的供电可靠性和灵活性。

我们称基于分布式发电和负荷的系统为微网。

一、微网的概述1、微网的含义国际上对微网的基本定义是：微网是由各种分布式电源/微电源、储能单元、负荷以及监控、保护装置组成的集合；具有灵活的运行方式和可调度性能，它在工作中存在与主网并网运行、孤岛(自主)运行两种典型的稳态运行状态和两种过渡状态，过渡状态是指正常运行下微网与主网间解列、并列以及微网从停运通过黑启动恢复控制向稳态运行转移的系统恢复。

微网的分布式电源(DG)采用的是一种分散、非集中式的发电方式，具有以下特点：①接近终端用户；②容量很小，一般为几十千瓦到几十兆瓦；③以孤立方式或与配电网并网方式，运行在380V 或10kV或稍高的配电电压等级上(一般低于66kV)；④采用洁净或可再生能源(天然气、沼气、太阳能、生物质能、风能-小风电、或水能-小水电）。

微网的基本结构如图1所示。

图1微网基本结构2、微网的特点通过微网的结构和定义可知，微网技术是新型电力电子技术和分布式发电、可再生能源发电技术和储能技术的有机结合。

具有以下主要特点：(1)微网提供了一个有效集成应用DG的方式，继承拥有了所有单独DG系统所具有的优点；(2)微网作为一个独立的整体模块，不会对大电网产生不利影响，不需要对大电网的运行策略进行修改；(3)微网可以以灵活的方式将DG接入或断开，即DG具有“即插即用”的能力；(4)多个DG联网的微网增加了系统容量，并有相应的储能系统，使系统惯性增大，减弱电压波动和电压闪变现象，改善电能质量；(5)微网在上级网络发生故障时可以孤立运行继续保障供电，提高供电可靠性。

《基于统一潮流控制器的微电网潮流控制》篇一一、引言随着电力系统的不断发展和能源结构的调整，微电网已成为一种新型的电力网络形式。

而其中，统一潮流控制器（Unified Power Flow Controller，简称UPFC）的应用，为微电网的潮流控制提供了新的解决方案。

本文旨在探讨基于统一潮流控制器的微电网潮流控制技术，分析其原理、应用及优势，以期为微电网的优化运行提供参考。

二、统一潮流控制器的原理及应用统一潮流控制器是一种集成了并联和串联功能的电力电子装置，具有灵活的潮流控制能力。

其基本原理是通过控制并联和串联部分的电压和电流，实现对微电网中潮流的精确控制。

在微电网中，统一潮流控制器可应用于并网或孤岛模式下的微电网系统。

在并网模式下，UPFC可以有效地调整微电网与主电网之间的功率交换，确保系统稳定运行；在孤岛模式下，UPFC 能够为微电网中的负荷提供可靠的电能供应，同时优化系统内的潮流分布。

三、基于统一潮流控制器的微电网潮流控制技术基于统一潮流控制器的微电网潮流控制技术，主要包括以下几个方面：1. 优化潮流计算：通过建立微电网的数学模型，运用优化算法进行潮流计算，得到最优的功率分配方案。

2. 控制策略设计：根据优化结果，设计出合适的控制策略，通过统一潮流控制器实现对微电网中各节点电压、功率因数等参数的精确控制。

3. 实时监测与反馈：通过实时监测微电网的运行状态，将监测数据反馈给控制系统，实现对微电网的实时控制与调整。

4. 保护与故障处理：在微电网出现故障时，统一潮流控制器能够快速响应，采取相应的保护措施，确保系统的安全稳定运行。

四、优势分析基于统一潮流控制器的微电网潮流控制技术具有以下优势：1. 灵活性高：统一潮流控制器具有并联和串联双重功能，能够实现对微电网中各节点电压、功率因数等参数的精确控制。

2. 优化效果好：通过优化算法进行潮流计算，得到最优的功率分配方案，有效提高微电网的运行效率。

3. 实时性强：实时监测与反馈机制能够快速响应微电网的运行状态变化，确保系统的安全稳定运行。

微电网潮流分析摘要：近年来微电网发展迅猛，掌握微电网的网架结构就需要对其进行潮流分析，本文主要讲解了分布式电源及其节点处理类型、PWM换流器节点类型以及控制策略对微电网潮流的影响，这对于构建大规模的微电网有着重要的意义。

关键词：微电网；潮流分析；节点类型引言：微电网的迅速发展，这对于微电网的潮流计算要求越来越严格。

本文主要分析了分布式电源对微电网潮流的影响，PWM换流器的节点类型，分布式电源节点处理方法和控制策略对潮流计算的影响，这为以后微电网的潮流计算奠定了基础。

1分布式电源对微电网潮流的影响当前配电网一般为闭环设计开环运行，用户侧无电源。

分布式电源接入配电网形成微电网后，辐射状的网络将变成用户互联的闭环网络，潮流方向已不想以往那样单向的从变电站母线流向负荷，有可能会出现回流等情况。

因此需要对微电网的潮流分布重新进行分析。

分布式电源的接入会对配电网产生一系列的影响，主要包括以下几个方面内容：1）电压：分布式电源接入配电网后，由于馈线上的传输功率减少以及分布式电源输出的无功功率，使得沿馈线的各负荷节点处的电压有所升高，但是升高的程度与分布式电源的接入位置及发电量的相对大小有关。

2）损耗：分布式电源的接入会改变线路潮流的大小与方向，可能减小也可能增大系统损耗，这取决于分布式电源的接入点、网络的拓扑结构、负荷量的相对大小等因素。

3）继电保护：传统的配电网继电保护装置不具有方向性，当接入分布式电源后，配电网成为一个闭环的多电源系统，这就要求其保护设备应具有方向性，因此对传统继电保护装置提出了挑战。

4）可靠性：分布式电源的接入可能提高系统的可靠性，也可能降低系统的可靠性。

这取决于大电网和分布式电源之间的协调能力。

5）电能质量：分布式电源的接入会对配电网产生一定程度的扰动，不仅会引起电压闪烁，同时也会产生大量的谐波。

6）故障电流：分布式电源的接入提高了配电网的故障电流水平。

但是在微电网系统中，由于存在各种分布式电源，使得微电网的节点类型比较复杂，既有常规的交流型节点，也有交直流混合的新型节点。

小电网潮流分布计算小电网潮流分布计算随着新能源的不断发展和应用，小电网也不断地在各个地方应运而生，并得到不断的完善和发展。

然而在小电网的规划和建设过程中也面临着不少的问题，尤其是在潮流分布计算方面，对于小电网电能传输的准确性和可靠性有着重要的影响。

小电网潮流分布计算是在深入研究小电网的网络拓扑结构和电气参数的基础上，通过对小电网各个节点间电能的分布和传输进行计算分析，以探求小电网中能量传输的路径，确保小电网的电气系统的高效运行。

首先，研究小电网拓扑结构和电气参数。

小电网的网络拓扑结构表示小电网的组成部分和节点之间的连接，是小电网建设的基础。

小电网的电气参数包括电阻、电感和电容等参数，为小电网的设计和计算提供了定量分析的工具。

通过对小电网的网络拓扑结构和电气参数的研究，对于小电网电能传输的路径和潮流分布有着重要的指导作用。

其次，对于小电网潮流分布计算进行建模。

小电网潮流计算可以采用基于节点电压法的计算模型、叶片模型、欠定模型等方法，通过各节点之间的电压、电流、功率等参数来计算小电网潮流分布。

最后，基于实际场景做小电网潮流分布计算的案例分析，以验证小电网潮流分布计算的可行性和有效性。

在案例分析中，可以通过初始节点电压、电流和功率等参数，对小电网潮流分布进行计算，并对计算结果进行分析和评估，以便针对性提出建议和改进措施。

综上所述，小电网潮流分布计算是小电网建设和运行中至关重要的一环，只有深入研究小电网的网络结构和电气参数，建立适合小电网的计算模型以及进行精准的实际场景应用，才能有效地保证小电网的电能传输路径的可靠性和准确性。

在小电网的建设中，潮流分布计算的意义不容小觑。

通过潮流分布计算能够明确小电网中电能传输的路径，分析和评估各节点的电压、电流和功率等参数，进而为小电网的设计和运行提供可靠的依据和支持。

在小电网潮流分布计算中，最重要的是建立准确的小电网模型。

模型中的参数应当充分考虑实际场景、充分模拟小电网的电气参数，以确保模型的精度和可靠性。

微电网潮流计算发表时间：2020-07-03T10:23:59.810Z 来源：《基层建设》2020年第8期作者：张务伶[导读] 摘要：微电网由于利用了大量的可再生清洁能源，得到了广泛的应用，对于微电网的潮流计算也越来越复杂多样，本文主要介绍了两种微电网的潮流计算算法，这对于复杂的微电网潮流计算分析具有重要意义。

国网安徽省电力有限公司六安城郊供电公司安徽省六安市 237000摘要：微电网由于利用了大量的可再生清洁能源，得到了广泛的应用，对于微电网的潮流计算也越来越复杂多样，本文主要介绍了两种微电网的潮流计算算法，这对于复杂的微电网潮流计算分析具有重要意义。

关键词：微电网；潮流计算；模型；算法引言目前对微电网潮流计算方法的研究基本上是在配电网潮流算法研究的基础上发展的，这是由于微电网的运行结构与配电网很相似，因此下文都是在配电网的基础上展开。

1高斯算法配电系统节点电压方程一般可以写成如式子（1.1）所示：（1.1）上式中，为节点电流注入向量；为节点电压向量；为节点导纳矩阵。

如果将配电系统的源节点和其他节点分离，则可以将系统方程写为：（1.2）式（1.2）中，、为源节点的电流和电压向量；、为其他节点的电流和电压向量。

对于配电系统而言，一般源节点电压是给定的，如果系统负荷节点注入电流是已知的恒定电流，则系统中除源节点外其他节点的电压即可求出，如式（1.3）所示：(1.3) 若负荷包含恒功率成分，可用估计电压下的等效电流注入来代替，节点电流注入向量成为节点电压向量的函数，因而有(1.4)在高斯迭代算法中，在第次迭代时，利用了第次迭代产生的的新值，即：(1.5) 当两次迭代间电压变化值小于精度要求时，算法终止。

其具体算法步骤如下：1)输入原始数据，并初始化个节点电压；2)形成和存储节点导纳矩阵，并将并联电容器和恒定阻抗负荷一起加入；3)分离配电系统的源节点和其他节点，得到；4)对进行因子分解；5)利用上一次迭代得到的节点电压计算除源节点外其他节点电流注入向量；6)利用高斯迭代法求解方程，得到的值；7)对各节点计算电压差，并同收敛精度进行比较，判断是否收敛。

基于电网潮流变化对电网稳定的影响探究李海波摘要：现阶段，电网互联是电网系统的主要模式，能够提升电网运行的可靠性。

考虑到电网系统之间的影响，若某个电网系统发生运行故障，则会造成联锁反应，可能会造成电网系统全面瘫痪，造成大面积停电，基于此需要加强电网潮流变化的研究。

关键词：电网潮流变化；电网稳定；影响随着可再生能源及分布式发电的开发和利用，微电网作为一种高效利用可再生能源的方式应运而生，解决了分布式发电的单机接入成本高、并网运行控制困难等问题。

微电网通过静态开关并入电网，即可并网运行也可孤网运行。

但当其并入电网时与电网相互作用，会对电网产生一系列影响。

微电网并网时，所有微型电源采用恒PQ控制策略。

当主网故障，微电网孤网运行时，其中一个微型电源将切换为V/f控制策略，对微电网系统电压和频率直到支撑作用，其它微型电源保持PQ控制运行，不能用与电压和频率的调整，孤网运行模式时，微电网内可以通过V/f控制单元的功率跟随特性来实现电力供需平衡，同时保证较高的电压和频率质量。

当微电网再次并网时，通过锁相环控制，确保微电网和主网间的频率和电压相位相角的一致，基本实现平滑、柔性并网。

1 电网潮流概述电网潮流指的是，输配电网系统在运行过程中，由于电源电势的激励，电流和功率从电源经过各个系统元件流入负荷，分布于电网系统的各处。

电网系统是由发电站、配电站、变电站、输配电线、电力用户组成的综合系统，电能在发电站生产，经过其他各个环节时一部分电能会损失，而剩下的大部分也会被负荷消耗，对电能的产生到消耗、流经的输配电线、输送环节的节点电压的计算即为电网潮流计算。

对潮流的计算要根据电网的结构、各环节的运行情况和参数进行分析，运用大量的复数和矩阵算法，利用先进的计算机技术，能够提高当前电网运算的效率。

2 微电网的基本结构微电网是由风力发电、太阳能发电，燃气轮机，储能电池等分布式电源组成的微型电力系统，与传统的电力系统相比，它即可并网运行也可孤网运行，其运行控制和保护难度更大，复杂性更高。
