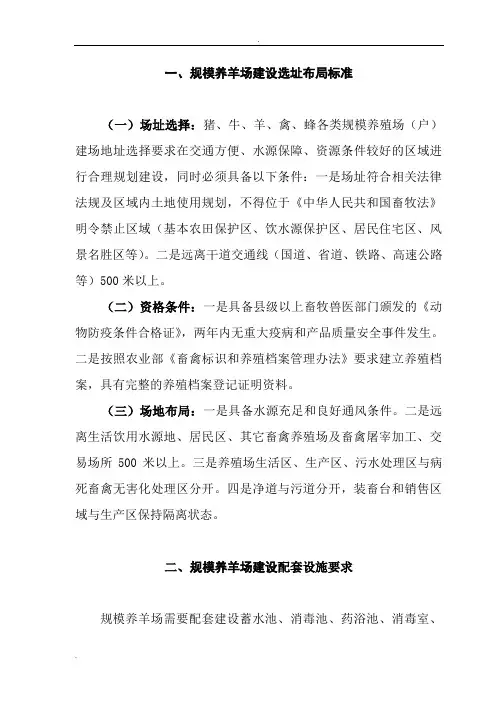

一、规模养羊场建设选址布局标准(一)场址选择:猪、牛、羊、禽、蜂各类规模养殖场(户)建场地址选择要求在交通方便、水源保障、资源条件较好的区域进行合理规划建设,同时必须具备以下条件:一是场址符合相关法律法规及区域内土地使用规划,不得位于《中华人民共和国畜牧法》明令禁止区域(基本农田保护区、饮水源保护区、居民住宅区、风景名胜区等)。
二是远离干道交通线(国道、省道、铁路、高速公路等)500米以上。
(二)资格条件:一是具备县级以上畜牧兽医部门颁发的《动物防疫条件合格证》,两年内无重大疫病和产品质量安全事件发生。
二是按照农业部《畜禽标识和养殖档案管理办法》要求建立养殖档案,具有完整的养殖档案登记证明资料。

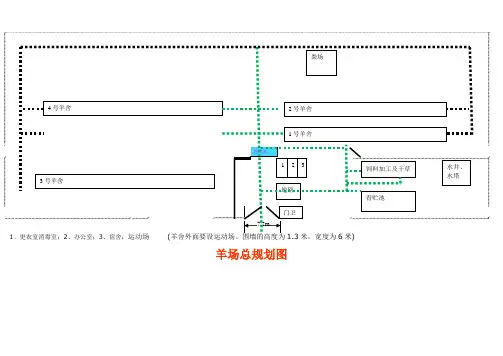

(三)场地布局:一是具备水源充足和良好通风条件。
二是远离生活饮用水源地、居民区、其它畜禽养殖场及畜禽屠宰加工、交易场所500米以上。
三是养殖场生活区、生产区、污水处理区与病死畜禽无害化处理区分开。
四是净道与污道分开,装畜台和销售区域与生产区保持隔离状态。
二、规模养羊场建设配套设施要求规模养羊场需要配套建设蓄水池、消毒池、药浴池、消毒室、兽医防疫室、库房、草料加工房、隔离圈舍、青贮池、排污沟、蓄粪池等配套设施。
同时完善饮水、电力供应、疫苗冷藏、药品保管台柜等各种设备。
1、青贮设施建设要求:规格大小根据养殖场要求而定,一般不超过20立方米为宜,有地面式和半地面式两种,不管哪种青贮池都需在一方墙体上用木板建成取料门,地面式青贮池可建成青贮壕,即连续几个青贮池相通,池与池之间装料时用木板分隔,不管哪种式样的青贮池,要求建设达到以下标准要求:①无论用那种材料建造青贮设施,必须做到严密不透气。
②青贮设施不要靠近水塘、粪池,避免污水渗入,地下或半地下式青贮设施的底面,必须高出于地下水位。
③青贮设施的墙壁要平滑垂直,墙壁的角要圆滑,有利于青贮料的下沉和压实。
④要有一定的深度:青贮设施的宽度或直径一般应小于深度,宽、深比为1:或1:2,以利于青贮料借助本身重力而压得紧实,并减少青贮设施里的空气,保证青贮料质量。
一、规模养羊场建设选址布局标准(一)场址选择:猪、牛、羊、禽、蜂各类规模养殖场(户)建场地址选择要求在交通方便、水源保障、资源条件较好的区域进行合理规划建设,同时必须具备以下条件:一是场址符合相关法律法规及区域内土地使用规划,不得位于《中华人民共和国畜牧法》明令禁止区域(基本农田保护区、饮水源保护区、居民住宅区、风景名胜区等)。
二是远离干道交通线(国道、省道、铁路、高速公路等)500米以上。
(二)资格条件:一是具备县级以上畜牧兽医部门颁发的《动物防疫条件合格证》,两年内无重大疫病和产品质量安全事件发生。
二是按照农业部《畜禽标识和养殖档案管理办法》要求建立养殖档案,具有完整的养殖档案登记证明资料。
(三)场地布局:一是具备水源充足和良好通风条件。
二是远离生活饮用水源地、居民区、其它畜禽养殖场及畜禽屠宰加工、交易场所500米以上。
三是养殖场生活区、生产区、污水处理区与病死畜禽无害化处理区分开。
四是净道与污道分开,装畜台和销售区域与生产区保持隔离状态。
二、规模养羊场建设配套设施要求规模养羊场需要配套建设蓄水池、消毒池、药浴池、消毒室、兽医防疫室、库房、草料加工房、隔离圈舍、青贮池、排污沟、蓄粪池等配套设施。
同时完善饮水、电力供应、疫苗冷藏、药品保管台柜等各种设备。
1、青贮设施建设要求:规格大小根据养殖场要求而定,一般不超过20立方米为宜,有地面式和半地面式两种,不管哪种青贮池都需在一方墙体上用木板建成取料门,地面式青贮池可建成青贮壕,即连续几个青贮池相通,池与池之间装料时用木板分隔,不管哪种式样的青贮池,要求建设达到以下标准要求:①无论用那种材料建造青贮设施,必须做到严密不透气。
②青贮设施不要靠近水塘、粪池,避免污水渗入,地下或半地下式青贮设施的底面,必须高出于地下水位。
③青贮设施的墙壁要平滑垂直,墙壁的角要圆滑,有利于青贮料的下沉和压实。
④要有一定的深度:青贮设施的宽度或直径一般应小于深度,宽、深比为1:1.5或1:2,以利于青贮料借助本身重力而压得紧实,并减少青贮设施里的空气,保证青贮料质量。
双列式奶山羊养殖小区规划平面图
场
区
主
道
布局说明:1、1000只规模双列式。
5栋羊舍,羊舍每栋长30米,共9间排布。
每间长3.3米,宽8米,为单列式饲养结构,单栋建筑面积270平米。
可饲养成羊200只。
2、每栋羊舍前面的区域为运动场,宽度根据实际情况可设置15—20米宽度,每栋横向之间要留3米宽
过道。
3、羊舍前开两个门、双侧开门,过道2米宽,过道两侧设置饲槽,宽度45厘米。
4、生活区根据需要设置面积。
5、办公室、兽医室设置1—2间房为宜,榨奶室面积要在120平米以上。
6、青贮区设置:按200公斤/羊.年贮存。
(600公斤/立方米,左右)
7、干草贮存区域根据实际需要合理布局。
8、两列羊舍之间为南北贯通的主路,路宽要在4米以上。
100只波尔山羊的羊圈建设设计图发表时间:2013-6-4 12:50:22推荐指数:浏览次数:6410万元投资养殖波尔(100只基础母羊起步)1、需求:羊舍建筑面积:200平方;秸秆粉碎机一台;工人1-2人2、羊舍投入(1.5-2万元):羊舍设计宽度10米,长度20米,双跨双栏模式;3、简易型羊舍:墙体采用空心砖,市场价格1元/块,顶部采用石棉瓦,市场价格10元/块左右,地面厚度3-5公分水泥地面,围栏采用水泥棒或圆竹竿,或者用钢管,食槽可以采用不锈钢铁皮定做。

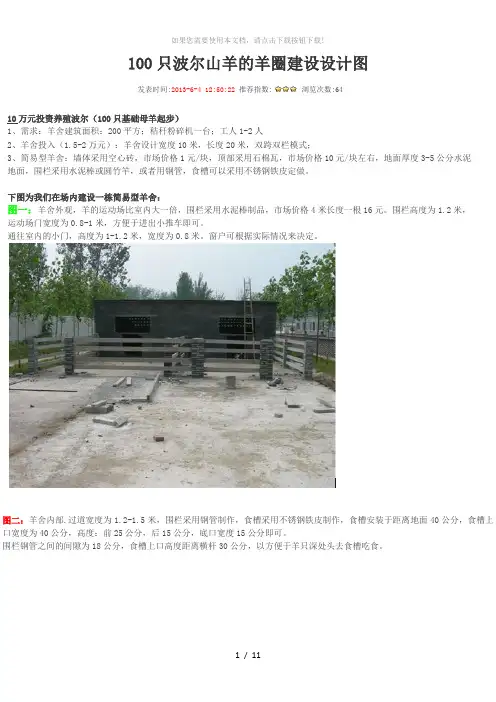

下图为我们在场内建设一栋简易型羊舍:图一:羊舍外观,羊的运动场比室内大一倍,围栏采用水泥棒制品,市场价格4米长度一根16元。
围栏高度为1.2米,运动场门宽度为0.8-1米,方便于进出小推车即可。
通往室内的小门,高度为1-1.2米,宽度为0.8米。
窗户可根据实际情况来决定。
图二:羊舍内部.过道宽度为1.2-1.5米,围栏采用钢管制作,食槽采用不锈钢铁皮制作,食槽安装于距离地面40公分,食槽上口宽度为40公分,高度:前25公分,后15公分,底口宽度15公分即可。
围栏钢管之间的间隙为18公分,食槽上口高度距离横杆30公分,以方便于羊只深处头去食槽吃食。
图三:为羊舍顶部,采用水泥棒做横梁,间距可视情况而定。
图四:为顶部主梁,可采用2-3根水泥棒捆绑在一起做主梁。
图五:室内立柱由于室内跨度较大,在舍内用实心砖做成2*4柱子,支撑主梁。
图六:羊舍顶部采用石棉瓦,石棉瓦使用年限一般为8年左右。
以上六幅图片简单介绍了简易型羊舍,这种羊舍造价很低,一般存栏100只左右的圈舍,造价在1万左右,资金少的朋友可以考虑。
缺点就是需要勤打扫,冬季最好制作几个木排放到地面,供羊群趴窝休息。
双排山羊圈舍建设方案草图说明发表时间:2013-6-4 18:26:01推荐指数:浏览次数:431.羊舍为双列式单层砖木结构,长30米,宽7.5米(含1.5米饲喂通道),高5米,运动场位于羊舍后方宽4米,砖砌高1.5米。

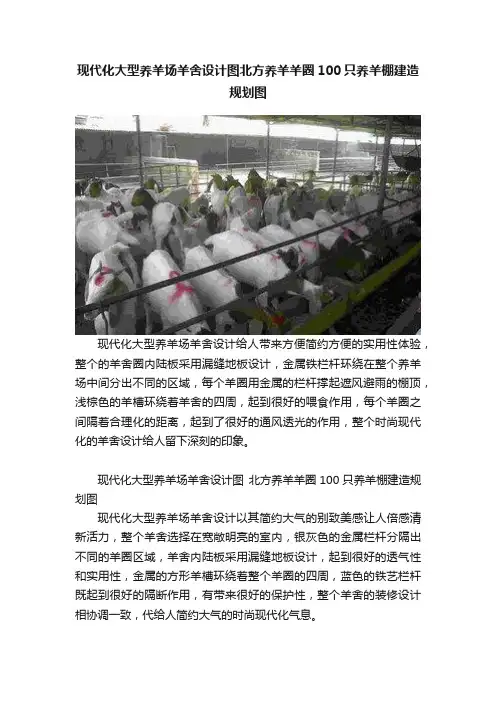

现代化大型养羊场羊舍设计图北方养羊羊圈100只养羊棚建造规划图现代化大型养羊场羊舍设计给人带来方便简约方便的实用性体验,整个的羊舍圈内陆板采用漏缝地板设计,金属铁栏杆环绕在整个养羊场中间分出不同的区域,每个羊圈用金属的栏杆撑起遮风避雨的棚顶,浅棕色的羊槽环绕着羊舍的四周,起到很好的喂食作用,每个羊圈之间隔着合理化的距离,起到了很好的通风透光的作用,整个时尚现代化的羊舍设计给人留下深刻的印象。
现代化大型养羊场羊舍设计图北方养羊羊圈100只养羊棚建造规划图现代化大型养羊场羊舍设计以其简约大气的别致美感让人倍感清新活力,整个羊舍选择在宽敞明亮的室内,银灰色的金属栏杆分隔出不同的羊圈区域,羊舍内陆板采用漏缝地板设计,起到很好的透气性和实用性,金属的方形羊槽环绕着整个羊圈的四周,蓝色的铁艺栏杆既起到很好的隔断作用,有带来很好的保护性,整个羊舍的装修设计相协调一致,代给人简约大气的时尚现代化气息。
现代化大型养羊场羊舍设计图北方养羊羊圈100只养羊棚建造规划图现代化大型养羊场羊舍设计给人带来温馨舒适的别致美感体验,整个羊舍选择咋宽敞庭院的靠墙处,棕黄色的土地上用黑灰色的石头支撑起漏缝地板设计的羊圈地面,墨绿色栏杆支撑起宽大的遮风避雨的宽大羊圈棚顶,造型别致的方形羊槽环绕着整个羊圈的四周,绿色网格的铁艺栏杆既起到很好的隔断作用,合理的高度起着防止羊出圈的作用,给人带来很强的实用性美感。
现代化大型养羊场羊舍设计图北方养羊羊圈100只养羊棚建造规划图现代化大型养羊场羊舍设计带给人一种复古典雅而又不失简约清新的大气美感体验,整个羊舍的选址选择在宽敞明亮的室内展厅中央,银灰色的金属栏杆分隔出不同的羊圈区域,舍圈内陆板采用漏缝地板设计,起到很好的透气性和实用性,金属的方形羊槽环绕着整个羊圈的四周,白色的铁艺栏杆既起到很好的隔断作用,有带来很好的保护性,宽大的窗户起到很好的透光作用,让人过目不忘。
一、规模养羊场建设选址布局标准(一)场址选择:猪、牛、羊、禽、蜂各类规模养殖场(户)建场地址选择要求在交通方便、水源保障、资源条件较好的区域进行合理规划建设,同时必须具备以下条件:一是场址符合相关法律法规及区域内土地使用规划,不得位于《中华人民共和国畜牧法》明令禁止区域(基本农田保护区、饮水源保护区、居民住宅区、风景名胜区等)。
二是远离干道交通线(国道、省道、铁路、高速公路等)500米以上。
(二)资格条件:一是具备县级以上畜牧兽医部门颁发的《动物防疫条件合格证》,两年内无重大疫病和产品质量安全事件发生。
二是按照农业部《畜禽标识和养殖档案管理办法》要求建立养殖档案,具有完整的养殖档案登记证明资料。
(三)场地布局:一是具备水源充足和良好通风条件。
二是远离生活饮用水源地、居民区、其它畜禽养殖场及畜禽屠宰加工、交易场所500米以上。
三是养殖场生活区、生产区、污水处理区与病死畜禽无害化处理区分开。
四是净道与污道分开,装畜台和销售区域与生产区保持隔离状态。
二、规模养羊场建设配套设施要求规模养羊场需要配套建设蓄水池、消毒池、药浴池、消毒室、兽医防疫室、库房、草料加工房、隔离圈舍、青贮池、排污沟、蓄粪池等配套设施。
同时完善饮水、电力供应、疫苗冷藏、药品保管台柜等各种设备。
1、青贮设施建设要求:规格大小根据养殖场要求而定,一般不超过20立方米为宜,有地面式和半地面式两种,不管哪种青贮池都需在一方墙体上用木板建成取料门,地面式青贮池可建成青贮壕,即连续几个青贮池相通,池与池之间装料时用木板分隔,不管哪种式样的青贮池,要求建设达到以下标准要求:①无论用那种材料建造青贮设施,必须做到严密不透气。
②青贮设施不要靠近水塘、粪池,避免污水渗入,地下或半地下式青贮设施的底面,必须高出于地下水位。
③青贮设施的墙壁要平滑垂直,墙壁的角要圆滑,有利于青贮料的下沉和压实。
④要有一定的深度:青贮设施的宽度或直径一般应小于深度,宽、深比为1:1.5或1:2,以利于青贮料借助本身重力而压得紧实,并减少青贮设施里的空气,保证青贮料质量。
农村简易羊舍设计模式图 Prepared on 22 November 2020
扶贫整村推进项目农户单列式羊舍
设
计
模
式
图
**县畜牧局
二〇一四年五月
肉羊单列式暖棚圈舍图纸
立体图
平面图
截面图(单位;厘米CM )
补充说明:
1、圈舍尺寸:后墙与食槽内沿之间的距离为354cm,食槽内沿与扣棚前墙(饲喂通道)之间的距离为212cm,后墙高180cm,屋檐高250cm,扣棚前墙高120cm;
2、屋面处理:檩椽可选用木材或钢管,上铺竹帘或木板,上铺麦草,再使草泥,后铺石棉瓦或塑料瓦,力求保温;
3、墙体处理:羊舍三面墙体均为24cm砖墙,四角为37cm砖柱,后墙距地面高20cm处修建长×宽为50cm×30cm的通气口,后墙距地面高80cm处修建长×宽为60cm×40cm的窗户。
扣棚墙体为
12cm砖墙,每隔300cm砌24cm砖柱加固墙体,侧墙最顶端开一80cm×50cm的通气孔,所有墙体里外均要用砂浆收光;
4、拱棚处理:拱棚骨架采用竹片或钢精,固定在屋檐和扣棚前墙之间,外铺塑膜或塑料瓦;
5、食槽处理:食槽最好使用钢筋混凝土结构,磨光收光,槽底呈 U 字形,槽内沿高40cm,外沿高50cm,槽深25cm,上口宽40cm。
6、门设置:饲喂通道门宽120cm高180cm,靠近圈舍37cm砖柱安装;圈舍门宽120cm高180cm,靠近圈舍后墙20cm处安装;
7、圈舍长度:依据养殖数量而定。
这张为一个整体效果图
这张为从运动场的侧面看过去的一个侧面图:一共分为5个羊栏:下面那张为放大的尺寸图
这张为从进入羊舍大门的方向看过去的侧视图,两边为羊栏,中间为大门,上面为窗子,下面那张为放大的尺寸图
这张为从粪池看过去的侧视图,窗子尺寸同上面那张图
这张为俯视图,面积为25.78*20.6米
这张为从门那边看进去的剖面图:里面包括隔开羊栏的横木、食槽、排粪沟、顶梁、走道。
尺寸如下图梯形面为排粪沟,梯形的上部为羊床,这个是抬高了的,从地面抬高了0.4米,梯形的下面是挖低了的!向地面挖下0.2米
食槽的底面离羊床0.2米,也就是离地0.6米,食槽底窄上宽,分别为0.15和0.25米,食槽的里低外高,分别为0.13和0.15米
羊伸出头来吃食的横木与食槽之间的距离为0.2-0.25米我这里为0.23米其它横木之间的距离为0.15米
羊床木头厚为0.04米,宽为0.03米,我的羊床长为5米,分成两部份来做,所以长为2.5
羊床木头与木头之间的距离,太宽小羊脚会扭到,固0.015米是比较合适的一个距离
单个羊床的俯视图。
标准化羊舍平面设计示意图
标准化羊舍规划设计方案示意图

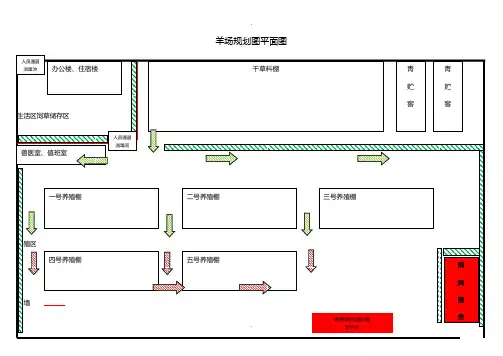

养殖场总平面规划示意图
母羊、种公羊繁殖圈舍
精饲料及饲
秸秆青饲料
生长羊、育肥羊圈舍
行政办公
消毒池
隔离
消毒室、兽医室 集粪池
大门
羊舍间距
羊舍横向剖面示意图
2米
2.6米
1.5米
排粪沟
锅底形排粪坡道
大于1.2米 分格栏1.5米 入床坡道 每个单元羊床 尺寸4米x4米 运动场
面积为
羊床
的1.5-3倍 单舍总长度不大于50米
排便沟 排向粪便堆
羊床面采用 镂空漏粪底板 羊舍平面示意图
工作通道宽度不小于2米 饲料槽 羊舍围栏
出
入口 出入口
锅底形排粪坡道
掏粪门0.8x0.8米单元羊床锅底形地面示意图。
