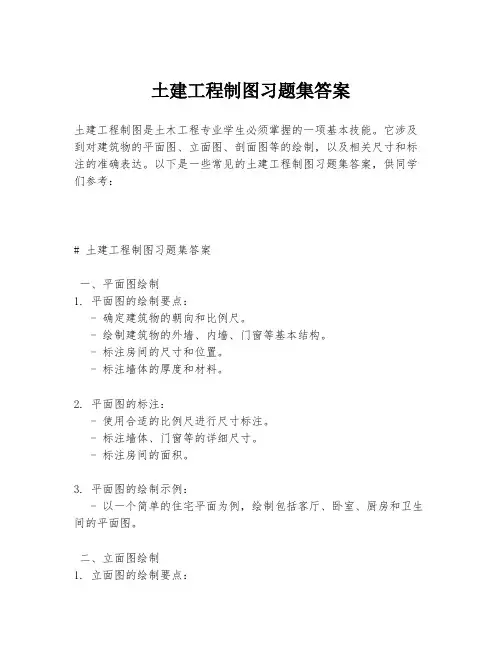

土建工程制图习题集答案土建工程制图是土木工程专业学生必须掌握的一项基本技能。
它涉及到对建筑物的平面图、立面图、剖面图等的绘制，以及相关尺寸和标注的准确表达。
以下是一些常见的土建工程制图习题集答案，供同学们参考：# 土建工程制图习题集答案一、平面图绘制1. 平面图的绘制要点：- 确定建筑物的朝向和比例尺。
- 绘制建筑物的外墙、内墙、门窗等基本结构。
- 标注房间的尺寸和位置。
- 标注墙体的厚度和材料。
2. 平面图的标注：- 使用合适的比例尺进行尺寸标注。
- 标注墙体、门窗等的详细尺寸。
- 标注房间的面积。
3. 平面图的绘制示例：- 以一个简单的住宅平面为例，绘制包括客厅、卧室、厨房和卫生间的平面图。
二、立面图绘制1. 立面图的绘制要点：- 选择建筑物的正面或侧面进行绘制。
- 显示建筑物的高度和立面上的所有元素，如窗户、门、阳台等。
2. 立面图的标注：- 标注建筑物的高度和层数。
- 标注立面上各个元素的尺寸。
3. 立面图的绘制示例：- 绘制一个多层住宅的立面图，包括屋顶、窗户、阳台等。
三、剖面图绘制1. 剖面图的绘制要点：- 选择建筑物的剖面位置，通常通过建筑物的中心线。
- 显示建筑物的内部结构，如楼板、梁、柱等。
2. 剖面图的标注：- 标注剖面图中的各个结构的尺寸和材料。
3. 剖面图的绘制示例：- 绘制一个建筑物的剖面图，展示其内部结构和空间布局。
四、尺寸和标注规则1. 尺寸标注：- 尺寸线应清晰，尺寸数字应准确无误。
- 尺寸标注应遵循一定的顺序，如先标注长度，再标注宽度和高度。
2. 符号和标记：- 使用标准的建筑符号和标记，如墙体、门窗、楼梯等。
3. 图纸的整洁性：- 保持图纸的整洁，避免不必要的线条和标记。
结语土建工程制图是一项需要细致和精确的工作。
通过不断的练习和学习，可以提高制图的准确性和效率。
希望以上的习题集答案能够帮助同学们更好地理解和掌握土建工程制图的相关知识。
请注意，以上内容仅为示例，实际习题集的答案应根据具体的习题和要求来制定。
⼟建⼯程制图期末复习资料1.《⼟建⼯程制图》资料学术实践部专⽤⼀、名词解释1.图样：2.形体分析法：3.剖⾯图：4.断⾯图：5.建筑施⼯图：6.结构施⼯图：7.混凝⼟、钢筋混凝⼟：8.配筋图：9.梁平法施⼯图：⼆、知识应⽤1.断⾯图主要分为两类：图和图。
2.施⼯图可分为、、。
3.⼯程上常⽤的图⽰⽅法有：、、标⾼投影法和透视投影法。
4.组合体的三视图中，应标注如下三种尺⼨：尺⼨、尺⼨、尺⼨。
5.基础断⾯详图主要表⽰基础各组成部分的、尺⼨、材料和等内容。
6.基本线宽组是指什么？7.在楼层结构平⾯图中，楼梯板的代号为( )A.LTBB.KBC.TBD.B8.在⼟⽊⼯程图中，画尺⼨线应采⽤的线型为( )A.细虚线B.细实线C.中实线D.中虚线9.材料图例表⽰( )A.⾃然⼟B.素⼟夯实C.三合⼟D.混凝⼟10. ⼯程上应⽤最⼴的图⽰⽅法为_________图。
多⾯投影11. 在某⼀张建施图中，有详图符号，其分⼦8的含义为_________。
详图编号12.⽤平⾏于正圆柱体轴线的平⾯截该⽴体，所截得的图形为_________。
矩形13.画出1-1剖⾯图14.常见建筑材料图例15. 根据钢筋混凝⼟梁的结构图，填写钢筋表。
16.该别墅的卧室、客厅、餐厅的朝向是向，若室外地坪标⾼为－0.450，则西南⾓的室外平台⽐室外⾼ mm,。
图中“上18级”表⽰由底层到需要18级。
补全细节①注全定位轴线的编号。
②注全所有需要的尺⼨。
（9处）17.补画俯视图18.已知形体的两⾯投影补画第三⾯投影。
19.已知形体的两⾯投影补画第三⾯投影。
20. 已知形体的两⾯投影补画第三⾯投影。
21.已知形体的两⾯投影补画第三⾯投影。
17.18.19.20. 21.22.画出1-1剖⾯图23. 补出形体的第三⾯投影24. 画出1-1剖⾯图25.楼梯的基本组成是什么？楼梯详图包括哪⼏种基本图样？楼梯由梯段、平台、拦杆及扶⼿组成。
楼梯详图包括楼梯平⾯图、踏步拦杆等详图。
土建工程制图习题集答案土建工程制图习题集答案在土建工程中，制图是一项非常重要的工作。
它不仅可以帮助工程师更好地理解和解读设计图纸，还可以确保工程施工的准确性和高效性。
然而，制图也是一项需要高度专业知识和技能的工作，需要工程师具备良好的空间想象力、准确的计算能力以及熟练的绘图技巧。
为了帮助土建工程师提高制图能力，我整理了一套土建工程制图习题集，并提供了详细的答案解析。
下面，我们将通过几个实例来讨论这些习题的解答方法。
第一题：请绘制一张平面图，标注出房屋的主体结构，包括墙体、梁、柱等。
解答：首先，我们需要根据设计图纸上的平面图，将房屋的主体结构绘制出来。
在绘制墙体时，可以使用实线表示，梁和柱则可以使用虚线表示。
在标注时，可以使用不同的线型和线宽来区分不同的构件。
另外，还需要标注出每个构件的尺寸和位置，以便后续的施工操作。
第二题：请绘制一张剖面图，标注出房屋的各个楼层的高度和结构。
解答：在绘制剖面图时，我们需要根据设计图纸上的剖面线，将房屋的各个楼层的高度和结构绘制出来。
可以使用不同的线型和线宽来标注出每个楼层的高度，并使用实线和虚线来表示不同的构件。
另外，还需要标注出每个构件的尺寸和位置，以便后续的施工操作。
第三题：请绘制一张立面图，标注出房屋的外立面装饰和窗户的位置。
解答：在绘制立面图时，我们需要根据设计图纸上的立面线，将房屋的外立面装饰和窗户的位置绘制出来。
可以使用不同的线型和线宽来标注出不同的装饰材料，并使用实线和虚线来表示窗户的位置。
另外，还需要标注出每个构件的尺寸和位置，以便后续的施工操作。
以上是三个简单的例子，展示了土建工程制图习题集的一部分内容。
通过这些习题的练习和答案的解析，工程师们可以更好地理解和掌握土建工程制图的要点和技巧。
同时，这也有助于提高他们在实际工作中的制图能力，确保工程的准确性和高效性。
除了习题集的练习，工程师们还可以通过参观实际工地和与经验丰富的工程师交流，来进一步提高自己的制图能力。

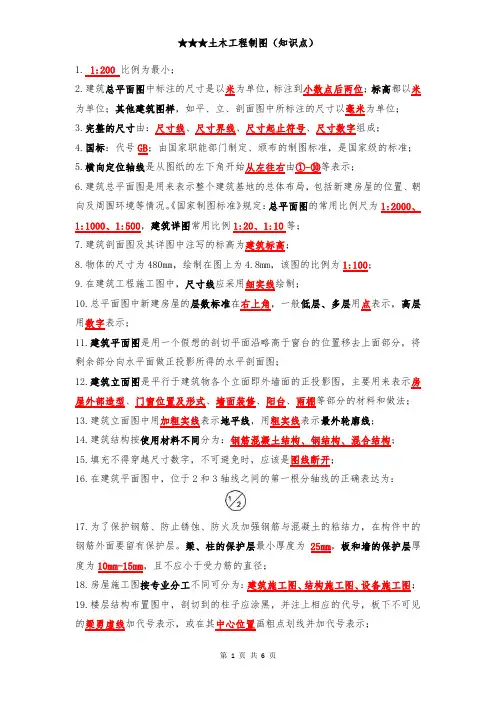

1. 1:200 比例为最小；2.建筑总平面图中标注的尺寸是以米为单位，标注到小数点后两位；标高都以米为单位；其他建筑图样，如平、立、剖面图中所标注的尺寸以毫米为单位；3.完整的尺寸由：尺寸线、尺寸界线、尺寸起止符号、尺寸数字组成；4.国标：代号GB；由国家职能部门制定、颁布的制图标准，是国家级的标准；5.横向定位轴线是从图纸的左下角开始从左往右由①-⑩等表示；6.建筑总平面图是用来表示整个建筑基地的总体布局，包括新建房屋的位置、朝向及周围环境等情况。
《国家制图标准》规定：总平面图的常用比例尺为1:2000、1:1000、1:500，建筑详图常用比例1:20、1:10等；7.建筑剖面图及其详图中注写的标高为建筑标高；8.物体的尺寸为480mm，绘制在图上为4.8mm，该图的比例为1:100；9.在建筑工程施工图中，尺寸线应采用细实线绘制；10.总平面图中新建房屋的层数标准在右上角，一般低层、多层用点表示，高层用数字表示；11.建筑平面图是用一个假想的剖切平面沿略高于窗台的位置移去上面部分，将剩余部分向水平面做正投影所得的水平剖面图；12.建筑立面图是平行于建筑物各个立面即外墙面的正投影图，主要用来表示房屋外部造型、门窗位置及形式、墙面装修、阳台、雨棚等部分的材料和做法；13.建筑立面图中用加粗实线表示地平线，用粗实线表示最外轮廓线；14.建筑结构按使用材料不同分为：钢筋混凝土结构、钢结构、混合结构；15.填充不得穿越尺寸数字，不可避免时，应该是图线断开；16.在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为：17.为了保护钢筋、防止锈蚀、防火及加强钢筋与混凝土的粘结力，在构件中的钢筋外面要留有保护层。
梁、柱的保护层最小厚度为25mm，板和墙的保护层厚度为10mm-15mm，且不应小于受力筋的直径；18.房屋施工图按专业分工不同可分为：建筑施工图、结构施工图、设备施工图；19.楼层结构布置图中，剖切到的柱子应涂黑，并注上相应的代号，板下不可见的梁勇虚线加代号表示，或在其中心位置画粗点划线并加代号表示；20.反映房屋各部位的高度、外貌和装修要求的是立面图；21.根据《房屋建筑制图统一标准》GB/T50001-2001工程字体采用长仿宋体；22.进深是指平面图中相邻两道纵向定位轴线之间的距离；23.土建工程图采用三种线宽：粗线、中粗线、细线，其线宽比例为4:2:1；24.内部形状复杂的物体需用剖面图来表达其内部结构；25.采用1:50比例作图，图形上标注的尺寸为100mm，则物体的实际尺寸为5000mm；26.在比例小于等于1:100的建筑平面图中，涂实涂黑的构件代表钢筋混凝土的构件；27.工程图纸一般采用正投影法原理绘制；28.在结构平面图中，KL代表构件框架梁；29.在三面正投影图中，H面投影反映物体的左右和前后方位；30.绝对标高和相对标高是不一样的；31.正等测图的轴间角均为120°；32.剖视图可分为：全剖视图、半剖视图和局部视图；33.AutoCAD中，应用倒角命令“chamfer”进行倒角操作时，不能对文字对象就行倒角操作；34.在建筑平面图上应注有楼地面标高，一般规定，首层地面的标高为±0.000；35.在AutoCAD中默认存在的命名图层过滤器不包括显示所有打印图层；36.指北针一般画在总平面图和底层平面图上；37.在AutoCAD中，可以设置“实时助手”在一下情况自动显示新命令和增强命令；38.钢筋混凝土结构施工图中“2Φ16”表示2根HPB235级钢筋直径为16mm说法错误；39.在AutoCAD中绘制土木工程图经常需要用到多线，由于一次绘出的多线被当作一个实体对待，因此对多线的编辑应该使用命令“mledit”；。
《土建工程制图》复习题（本科）
一、简答题
1．简述平面体截交线的特点及基本作图方法。
2．结构施工图主要包括哪些内容
3．试说明剖面图标注的包括哪些内容如何标注
4．简述在建筑平面图中如何标注门窗
5．简述平面体与平面体相贯线的特点及基本作图方法。
6．简要说明下列图样中编号为①②③钢筋的直径、数量及作用。
二、绘图题：
1．已知三棱柱的两个投影和棱面上折线ABC的水平投影，试作棱柱的侧面投影和折线ABC的其余两个投影。
2．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。
注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。
3．试在指定位置完成组合体的1-1半剖图和2-2全剖面图。
4．如图所示，已知五边形ABCDE的部分水平投影及部分正面投影, 试完成该五边形的水平和正面投影。
5．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺
寸。
注：绘图尺寸由立体图直接测量后圆整，底板倒角半径为R5。
按比例1：1绘制。
6．读懂下列投影图，试将正面投影图绘制为全剖视图。
7．如图所示，已知四边形ABCD的水平投影及AB、BC两边的正面投影, 试完成该四边形的正面投影。
8.已知正五棱柱被截切后的正面投影和部分侧面投影，试完成其水平投影，并补全侧面投影。
9.根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。
注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。
10．试读懂组合体三面投影图，并补全其三面投影图中所缺的图线。
11．已知组合体的正面和侧面水平投影，试完成其水平投影图。
参考答案
一、简答题：
1．简述平面体截交线的特点及基本作图方法。
参考答案：平面体的截交线是平面多边形。
该多边形的各顶点是截平面与平面体相应棱线或底边的交点；多边形的各边是截平面与立体表面(棱面或底面)的交线，其边数是截平面所截立体表面的个数，即有几个表面与截平面相交就是几边形。
求作平面体截交线的问题可归纳为求平面体上参与相交的各棱线、底边边线与截平面的交点问题，或是求平面体上参与相交的各棱面、底面与截平面的交线问题。
并依此连接各交点形成截交线；最后
判断可见性。
2．结构施工图主要包括哪些内容
参考答案：结构施工图包括三方面的内容：首先是结构设计与施工总说明，如抗震设计、场地土质类型及地基情况、基础与地基的连接，各承重构件的选材、规格、施工注意事项等。
其次是结构布置图，按构造又可分为，基础平面布置图、楼层平面布置图、屋面结构平面布置图等，主要表示各构件的位置、数量、型号、相互联系等。
最后是结构构件详图，它主要表示单个构件的构造、形状、材料、尺寸以及施工工艺等要求。
3．试说明剖面图标注的包括哪些内容如何标注
参考答案：面图标注的主要包括：（1）剖切位置，采用粗短线表示剖切位置；（2）投影方向；采用粗短线来表示投影方向；（3）剖面图的名称；采用阿拉伯数字来表示剖切名称；（4）剖面线。
一般采用45°细实线表示。
4．简述在建筑平面图中如何标注门窗
参考答案：在平面图中，门、窗、楼梯，浴盆、坐便器等一般都用图例表示。
在绘制门、窗图例时应注明门窗名称代号。
如M1、M2、……，表示门；C1、C2、……，表示窗。
同一编号的门窗，其类型、构造、尺寸都相同。
门窗洞口的型式、大小及凸出的窗台等都按实际投影绘出。
5．简述平面体与平面体相贯线的特点及基本作图方法。
参考答案：通常平面体的相贯线是封闭的空间折线，特殊情况下可以是不封闭的空间折线或封闭的平面多边形。
相贯线的每一直线段都是两平面体表面的交线，折线的顶点是一个平面体的棱线与另一平面体表面的交点。
因此求相贯线就是求两平面体表面的交线及棱线与表面的交点。
6．简要说明下列图样中编号为①②③钢筋的直径、数量及作用。
参考答案：①架立筋，数量为2根，直径为12mmⅠ级钢筋。
②受力筋，数量为3根，直径为16mmⅠ级钢筋。
③箍筋，直径为6mmⅠ级钢筋,安装间隔距离为200mm。
二、绘图题：
1.参考答案，如图所示。
2.参考答案，如图所示。
3．参考答案，如图所示。
4．参考答案：如下图。
5.参考答案：如下图。
6.参考答案：如下图。
7．参考答案
8．参考答案
9．参考答案（尺寸以试卷为准）
10. 参考答案
11. 参考答案
12. 参考答案。
