通用详图中的定位轴线，应只画圆，不注写轴线 编号。
组合较复杂的平面图中定位轴线也可采用分区编号
折线形平面定位轴线的编号
圆形平面定位轴线的编号
圆形与弧形平面图中的定位轴线，其径向轴线应以角度进 行定位，其编号宜用阿拉伯数字表示，从左下角或-90°(若径向 轴线很密，角度间隔很小)开始，按逆时针顺序编写；其环向轴 线宜用大写拉丁字母表示，从外向内顺序编写
的顺序排列）通读一遍，对工程对象先有一个大概的了解。
（3）负责不同专业的技术人员，根据不同要求，重点深入地 阅读不同类别的图纸。阅读时，应按先整体后局部，先文字说 明后图样，先图形后尺寸等原则依次仔细阅读。同时应特别注 意各类图纸之间的联系，以避免发生矛盾而造成质量事故和经 济损失。
建筑施工图的有关规定GB50104—2010 1. 图线
总平面图中应标注出 新建建筑物的总长、总宽
及与周围房屋或道路的间
距。同时还应标注出新建
总图中的坐标 、标高、距离宜以 米为单位，并宜取 至小数点后两位，
房屋底层室内地面和室外 整平地面的绝对标高。
室外整平地坪 的绝对标高
不足时以“0”补齐
4、定位
新建建筑物可以根据原有的建筑物或道路来定位，也 可以根据坐标（测量坐标或施工坐标）来定位。
建房屋的平面形状、位置、朝向及其与周围环境的相互关系 。它是新建房屋的定位放线、土方施工以及施工现场布置的 依据，也是其他专业（如水、电、暖、煤气）的管线总平面 图规划布置的依据。
建筑施工图——总平面图
二、总平面图的内容 1、图名与比例 图名：总平面图 比例：1：500 ， 1：1000， 1：2000
4. 定位轴线及其编号
定位轴线是施工定位、放线的重要依据。凡是承重的墙、 柱、梁、屋架、基础等构件都要画上轴线并进行编号，以确定 其位置，这些轴线称为定位轴线。对于非承重的分隔墙、次要 承重构件等，一般采用附加轴线来定位，也可注明它们与附近 轴线的相关尺寸来确定。

建筑工程制图——结构施工图

建筑工程制图——结构施工图

上下层钢筋间距 通过绑扎短钢筋 控制
3. 保护层和弯钩
为了使钢筋和混凝土具有良好的粘结力，应在光圆钢筋 两端做成半圆弯钩或直弯钩。弯钩的常见形式和画法如下图 所示。
（a）钢筋的弯钩
（b）箍筋的弯钩
钢筋
1. 钢筋的图示方法:为了突出表示钢筋的配置状况，在构
件的立面图和断面图上，构件外轮廓线用中或细实线画出， 图内不画材料图例，而用粗实线（立面图上）和黑圆点（断 面图上）表示钢筋。
1、钢筋混泥土梁
梁内钢筋说明
钢筋混凝土梁传统的表示方法
梁钢筋表
梁钢筋： 钢筋骨架
上：上通筋 中：侧面钢筋 下：下部钢筋(通长或不通长) 左：左支座钢筋 中：架立钢筋或跨中钢筋 右：右支座钢筋 箍筋 附加钢筋
梁中常见钢筋形式
画出2-2，4-4截面图
画出2-2，4-4截面图
第三节 平面整体Biblioteka 示法的制图规则3. 构件代号
第二节 钢筋混凝土构件简介 下一页
第二节 钢筋混凝土构件简介 下一页
第二节 钢筋混凝土构件简介
钢筋混凝土梁受力示意图
第二节 钢筋混凝土构件简介
一、 钢筋混凝土构件的基本知识
1. 钢筋混凝土构件：由钢筋和混凝土两种材料组合而成。它 充分发挥了钢筋抗拉强度高和混凝土抗压强度高的特点。
梁平法施工图是在梁的结构平面布置图上，采用平面注 写方式或截面注写方式表达的梁配筋图。施工人员依据平法 施工图及相应的标准构造详图进行施工，故称梁平法施工图 。
首先，按一定比例绘制梁的平面布置图，分别按照梁的 不同结构层（标准层），将全部梁以及与之相关联的柱、墙 绘制在该图上，并按规定注明各结构层的标高及相应的结构 层号。对轴线未居中的梁，应标注其偏心定位尺寸，但贴柱 边的梁可不注。然后，采用平面注写方式或截面注写方式表 达梁的截面及配筋。

建筑工程制图第九章建筑施工图ppt课件

建筑工程制图第九章建筑施工图ppt课件

05
建筑剖面图解读与绘制技 巧
剖面图基本要素及表示方法概述
剖面图定义
剖面图是假想用一个或多个垂直于外墙轴线的铅 垂剖切面，将房屋剖开，所得的投影图。
剖面图基本要素
包括剖切位置、剖切符号、剖视方向、比例尺等 。
表示方法
通过线条、符号、文字等表示建筑物的内部构造 、分层情况、各部位的高度、宽度、材料等。
建筑施工图的绘制方法和技巧
建筑施工图的绘制需要遵循一定的规范和标准，掌握正确 的绘制方法和技巧对于提高制图效率和质量至关重要。
学员心得体会分享
通过学习建筑施工图，我更加深入地 了解了建筑工程设计的全过程，对于 未来从事相关工作具有很大的帮助。
我认为建筑施工图的学习需要注重实 践和应用，只有将理论知识与实际工 程相结合，才能更好地掌握相关技能 。
案例分析二
1 2
项目概况
该项目为一栋30层的高层住宅楼，总建筑面积约 5万平方米。
建筑施工图绘制流程
包括前期准备、方案设计、初步设计、施工图设 计等阶段，每个阶段都有不同的任务和要求。
3
剖析重点
通过剖析建筑施工图的绘制过程，了解高层住宅 楼的结构设计、设备配置、防火安全等方面的要 求和规范。
案例分析三
组成
封面、目录、设计说明、图纸（ 包括总平面图、平面图、立面图 、剖面图和详图等）、工程做法 表及门窗表等。
建筑施工图绘制规范及要求
• 规范：建筑施工图的绘制必须符合国家制图标准《房屋建筑制图统一标准》（GB/T50001-2017）和《总图制图标准》（ GB/T50103-2010）等规定。
建筑施工图绘制规范及要求
线条识别
粗实线表示新建建筑物的可见轮廓线，细实线表示原有建筑物、构筑物、道路 、围墙等，虚线表示规划拟建建筑物或构筑物，折断线表示外轮廓由几部分不 同平面组成。

建筑工程制图与识图课件

建筑工程制图与识图课件

3）常用光线
产生建筑阴影的光线，主要为阳光，而太 阳距地球非常遥远，其光线可视为平行光 线。因此，在建筑物的投影图上作阴影， 光源设定在无限远处，光线是相互平行的。
为便于作图，对光线L的方向作如下规定 （见下图）。
2、点的落影
空间点在某承影面上的落影，实际为过该点的光线与该承影面的交 点。过空间点的光线可看作一条直线，而承影面可以是处于特殊位置 或一般位置的平面或曲面。因此，求一空间点的落影，实质上就可归 结为求过空间点的直线与平面或曲面相交的问题，其交点即为该空间 点在承影面上的落影点。
4、平面的落影
1）求平面落影的方法
平面多边形较常见，如三角形、四边形、五边形等。这类平面多边 形在投影面或其它承影平面上的落影，实际上就是求其轮廓线的落影， 此落影可通过求出平面多边形各顶点的落影，依次相连而得。
2）平面与投影面平行
如果平面与投影面平行，则此平面在该投影面上的落影反映平面实 形。如果平面与投影面不平行，则此平面在该投影面上的落影不反映 平面实形，在与光线平行时为一直线段。
室外的建筑物时，实际上在玻璃窗上准确形象地留下了
建筑物的立体图形，这个图形，就是建筑物的透视投影
图，简称透视。透视图是用中心投影法将形体透射在单
一投影面上所得到的具有立体感的图样，所以中心投影
又称为透视投影。
透视图的特点：
01
在一个投影图中能同时 02
这些特点与人们观察物
反映形体的长、宽、高
体的视觉特点相一致。
3）平面与投影面垂直
此种情况下,平面在其垂直的投影面上沿光线投射方向（即45°方向） 落影。
8.2.2 平面立体的阴影
1、基本规律
求作平面立体的阴影，一般分为两 个步骤：

土木工程制图(31张)PPT

土木工程制图(31张)PPT
置、尺寸以外，还要图示与本建筑有关的台阶、散水、花池 及垃圾箱等的水平外形图。
2、二层或二层以上楼层平面图 不但要图示本层的房间布置及墙、柱、门窗等构配件的
位置、尺寸以外，还要图示下面一层的雨篷、窗楣等构件水 平外形图。
3、屋顶平面图
图示特点
1、比例 1∶50、 1∶100、 1∶150、 1∶200、 1∶300 2、定位轴线 3、图例及代号、编号 4、线型 5、尺寸标注 6、标高标注 7、剖切符号、指北针、房间名称及其它符号 8、抹灰层、楼地面、材料图例
Ｂ
8
A
1
2
折线平面图编号
7
Ｃ
Ｂ
A
6
１２ 3 4
5
§2.3 建筑平面图
3、图例及代号、编号
窗：C1、 C2 ；C-1、 C-2或C1515； 门：M1、 M2 或 M-1、M-2;M0921等； 同一规格的门或窗均各编一个号,以便统计列门窗表。 也有用标准图集中的门窗代号标注，如 X—0924 （西南J601全板镶板门900×2400）
⑵ 中实线0.5b ：被剖切到的次要建筑构造（包括构配件）的 轮廓线（如墙身、台阶、散水、门扇开启线）、建筑构配件 的轮廓线及尺寸起止斜短线。
⑶ 中虚线0.5b ：建筑构配件不可见轮廓线。
⑷ 细实线0.25b ：其余可见轮廓线及图例、尺寸标注等线。 较简单的图样可用粗实线b 和细实线0.25b 两种线宽。
§2.3 建筑平面图
部分建筑构造及配件图例
空门洞
门、窗洞均为中 粗线
开启方向
线实线为 外开,虚线 为内开
外
内
开启方向线交
角的一侧安装
合页
内
45°
外
单扇门（包括平开或单面弹簧）

土木建筑制图

土木建筑制图
24
3
第十七页，共91页。
5.常用(chánɡ yònɡ)建筑材料图例（摘自GB/T 50001-2001）
第十八页，共91页。
5.常用(chánɡ yònɡ)建筑材料图例（摘自GB/T 50001-2001 ）
第十九页，共91页。
5.常用(chánɡ yònɡ)建筑材料图例 （摘自GB/T 50001--2001 ）
引出线等 1.4倍的特粗实线——地面线 3、画法规定（如门窗应按标准规定的图例画出 ） 4、立面图中的尺寸标注
只需标注各主要部位第四十九的页，共9标1页。 高——如室外地坪
三、立面图的主要(zhǔyào)内 容
② 共同(gòngtóng)引出线
第二十四页，共91页。
③ 多层改造(gǎizào)指引线
(文字说明) (文字说明)
第二十五页，共91页。
(2) 对称(duìchèn)符号
第二十六页，共91页。
(3) 连接(liánjiē)符号
连接编号
第二十七页，共91页。
§10.2 施工(shī gōng)总说明和 建筑总平面图
上图表示测量坐标 下图表示建筑坐标
边坡较长时，可在 一端或两端局部表示
第三十页，共91页。
二、总平面图常用(chánɡ yònɡ) 图例
“R9”表示道路转弯半径为9m, ，“47.50” 为路面中心标高，“6”表示6 %，为纵向坡 度(pōdù)，“72.00”表示变坡点间距离 1. 上图表示公路桥
窗；
单层中悬窗
上推窗
固定窗
百叶窗
高窗
第四十一页，共91页。
六、建筑(jiànzhù)平面图中部分 常用图例
上 下 上 下 上
楼梯(lóutī)

(完整版)建筑制图完整课件全

(完整版)建筑制图完整课件全
图1.21 有等长尺寸的标注
对桁架简图、钢筋简图、管线图等单线 图标注其长度时，可直接将尺寸数字注 写在杆件或管线的一侧，如图1.22所示。
图1.22 单线图的尺寸标注
当形体内的构造要素（如孔、槽等）有 相同者，可仅标注其中一个要素的尺寸， 并在尺寸数字前注明个数，如图1.23所示。
图1.23 相同要素的尺寸标注
三面投影体系
由于单面正投影具有不可逆性，为确切地、 唯一地反映空间立体的位置和形状，须采用多面 投影相互补充。
一般来说，空间立体有正面、侧面和顶面三 个方面的形状；具有长度、宽度和高度三个方向 的尺寸。物体的一个正投影，只反映了一个方面 的形状和两个方向的尺寸。为了反映物体三个方 面的形状，常采用三面投影图。
正投投影影的的基形本成性质
投影三条件： ①投影中心及投射线 ②投影面（不通过投影中心） ③表达对象（空间几何元素或几何形体）
投影——通过表达对象的一系列投射线与投影面的交 点的总和。 投影法——获得投影的方法。
投影法的分类
投影法
中心投影法 平行投影法
正投影法 斜投影法
中心投影 A
a
投影中心S距 投影面P有限
建筑工程图上常采用缩小的比例，如表 1.8所示。
图1.12是同一扇门用不同比例画出的立面 图。
1.8 建筑工程图选用的比例表
常用比例
1∶1，1∶2，1∶5，1∶10，1∶20，1∶50，1∶100，1∶200， 1∶500，1∶1000
可用比例
1∶3，1∶15，1∶25，1∶30，1∶40，1∶60，1∶150，1∶250， 1∶300，1∶400，1∶600
正投影法
投射线方向
90° A
a
投影中心S距投 影面P无限远且 投射线垂直于投

建筑工程施工图及常用图例

建筑工程施工图及常用图例

照明布置图
总结词
表示照明设施布置和安装的图纸
详细描述
照明布置图是电气施工图中的重要组成部分，用于表示照明设施的布置和安装。该图纸详细标注了灯 具的类型、规格、数量以及安装位置，同时还包括照明控制方式、开关位置等信息。照明布置图对于 确保照明设施的正确安装和功能实现具有重要意义。
防雷接地图
总结词
表示防雷接地设施布置和安装的图纸
弱电系统图
总结词
表示弱电系统整体连接关系的图纸
详细描述
弱电系统图是电气施工图中的另一重要组成部分，用于表示弱电系统的整体连接关系。弱电系统主要包括通信、 监控、消防等系统，采用较简单的图形符号来表示各种设备和元件。与强电系统图不同的是，弱电系统图更注重 信号传输和控制逻辑，以及各系统之间的相互关系。
3
荷载取值
给出建筑物各部分的荷载取值，为结构设计提供 依据。
基础图
01
02
03
基础形式
表示建筑物的基础形式， 如独立基础、条形基础等 。
基础构件
标明基础中的梁、板、柱 等构件的位置和尺寸。
基础配筋
给出基础构件的配筋情况 ，以确保基础结构的稳定 性。
梁板配筋图
梁板布置
表示建筑物中梁和板的布置情况。
建筑平面图
总结词
表示建筑物水平方向的布置和安排的图纸
详细描述
建筑平面图是表示建筑物水平方向的布置和安排的图纸，主要包括房间的布置、门窗的位置和尺寸、 楼梯和走廊的布局等。它是建筑工程施工中的基础图纸之一。
建筑立面图
总结词
表示建筑物垂直方向的外观设计和装饰 的图纸
VS
详细描述
建筑立面图是表示建筑物垂直方向的外观 设计和装饰的图纸，主要包括墙面的材料 、颜色、纹理、窗户、门、装饰物等的设 计。它是建筑设计中的重要组成部分。

建筑工程制图与识图(共95张PPT)

建筑工程制图与识图(共95张PPT)

建筑立面图
表示建筑物的立面外观，包括 墙面、门窗、阳台、雨篷等。
建筑详图
表示建筑物细部的详细构造和 做法，包括节点详图、大样图 等。
图纸的编排与装订
01
02
03
图纸编排
按照一定顺序将各张图纸 进行排列，方便查阅和使 用。
图纸折叠
将大幅面图纸折叠成标准 大小，便于存档和携带。
图纸装订
将编排好的图纸进行装订 ，形成完整的图纸集，方 便保管和使用。
建筑工程制图的基
03
本技能
制图的基本步骤
绘制图框和标题栏
按照制图规范，绘制图框和标题 栏，填写工程名称、比例、图号 等信息。
绘制图形
使用绘图工具，按照制图规范， 绘制建筑形体、构件、设备等图 形。
标注尺寸
使用尺寸标注工具，标注建筑形 体、构件、设备等的尺寸，注意 尺寸标注的准确性和规范性。
确定图纸类型和比例
标注标高和索引符号
在图纸上标注标高和索引符号，以便定位和查找 相关信息。
建筑详图制图实践
选择详图类型
根据建筑详图的表达需求，选择合适的详图 类型，如节点详图、大样图等。
绘制详图轮廓线和构件
在图纸上绘制详图轮廓线和构件，如钢筋、 混凝土等，标明其位置和尺寸。
绘制材料和质感
在建筑详图上绘制材料和质感，如石材、木 材等，以表达细部构造效果。
注意图纸的规范性和准确性
检查图纸是否符合制图标准，有无遗漏或错 误。
掌握图纸的快速阅读技巧
学习如何快速浏览图纸，抓住重点信息，提 高工作效率。
理解设计意图和施工要求
通过图纸了解设计师的设计意图和施工要求 ，为后续工作打下基础。
善于利用辅助工具
使用CAD等辅助软件帮助理解和分析图纸， 提高识图的准确性和效率。

建筑工程制图

建筑工程制图

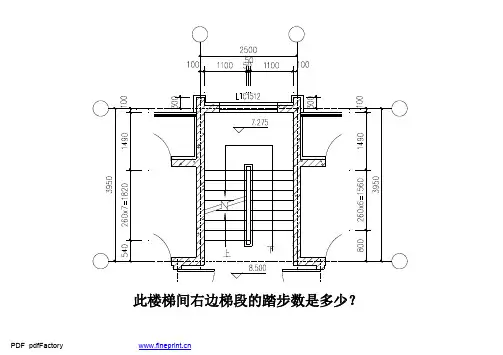

此楼梯间右边梯段的踏步数是多少？
从填充图例看，图中红色椭圆圈中的墙体是什么材料？
图中的索引符号代表什么意思？
图中1:50的绘图比例代表什么意思？
图中的详图索引处应往哪个方向看画此详图？
从此楼梯图上看，从标高16.900到标高18.300应该怎么走？
图中箭头和2%表示何意？
分别配置了什么纵筋？
KL1中的（2Φ12）指什么？
C~D轴之间①轴上的墙身如何配筋的？
KL1的底部纵筋配置的什么钢筋？
①~③轴之间C轴上的LL1在7层的梁顶标高是多少？
LB1的通长筋是什么？
么，怎么布置的？
采用了几肢箍？
KL1的箍筋配置了几肢箍？
是多少？
KL4的跨数为多少？
①~④轴之间D轴上的墙身如何配筋的？
和200分别表示什么意思？
的附加箍筋是多少？
什么，代表什么意思？
此图表示的是哪几层的墙体？
么，代表什么意思？
GBZ4在11层纵筋配筋为多少？
的配筋是什么，代表什么意思？
C与D轴之间②轴上的支座纵筋
是什么？
图中J-3基底X和Y方向配筋分别是什么？
此图中的墙柱属于哪种类型？
此单元户型图中哪些卧室是阳面朝向的，如何
判断的？
顶标高是多少？
GBZ4在8层箍筋配筋为多少？
图中J-3基底标高是多少？
筋是什么？
图中JZL2的跨数是
多少？
GBZ2在8层纵筋配筋为多少？。

建筑制图

建筑制图
3．剖面图的画法 其步骤如下：
(1)确定剖切平面的位置
所取的剖切平面应是投影面平行面
剖切平面应尽量通过形体的孔、槽等结构的轴线或对称面 (2)画剖面剖切符号并进行标注
在投影图上的相应位置画 上剖切符号并进行编号 (3)画断面、剖开后剩余部分的轮廓线 对照右图c中的1-1剖面图和图b 中的V面投影图，可看出它们既 有共同点，又有不同点。
剖面图由两部分组成的 ： 1、是断面图形（左图b中阴影部分）；
未被切 到
断面
2、是沿投影方向未被切到但能看 到部分的投影（左图b中的杯口）。
名称
自然土壤 夯实土壤 砂、灰土 砂砾石、碎砖
三合土 石材 毛石 普通砖 饰面砖
图例
常用建筑材料图例
备注
名称
混凝土
钢筋混凝土
靠近轮廓线绘 较密的点
木材
泡沫塑料 材 料
b)平面图上的楼地 面标高符号
所注部位 的引出线
c)立面图、剖面图各 部位的标高符号
约3m m 约3mm
a)左边标注时
b)右边标注时
c)右边标注特殊情况时
d)多层标高时
3. 索引符号与详图符号
(1) 索引符号 (2) 索引剖面详图的索引符号 (3) 详图符号
(1) 索引符号
详图的编号
详图绘制在 本张图纸内
在建筑工程和装饰工程中，为了表 示楼面、屋面、墙面及地面等的构造和 所用材料，常用分层剖切的方法画出各 构造层次的剖面图，称为分层局部剖面 图。
5．旋转剖面图
用两个相交的剖切平面（交线垂直于基本投影面）剖开物体，把 两个平面剖切得到的图形，旋转到与投影面平行的位置，然后再进 行投影，这样得到的剖面图称为旋转剖面图。
第三节 断面图

建筑工程制图(第六章)

建筑工程制图(第六章)

平面多边形
1、平面切割四棱锥
由于截平面P是正垂面，所以截交线的正面投影积聚成直线， 水平投影和侧面投影都是四边形 ( 类似形 )，只要求得四棱锥的 四条棱线与截平面的交点，依次连接即可完成作图，如图所示。
(a) 直观图
(b) 截交线的求法
2、平面切割四棱柱
截平面P与四棱柱的4个棱面及上底面相交，截交线是五边形， 如图所示。
(c) 两曲面体相贯
相交型建筑形体
1 两平面体的表面交线
2 平面体与曲面体的表面交线
3 两曲面体的表面交线
4 两曲面形体表面交线的特殊情况
1、两平面体的表面交线
如图所示为烟囱与坡屋面相交的形体，其形体可看成是由 四棱柱与五棱柱相贯，相贯线是封闭的空间折线，折线的每 一段分别属于两立体侧面的交线，折线上每个顶点都是一形 体上的棱线与另一形体侧面的交点。因此，求两平面体的相 贯线实际上是求两平面的交线或直线与平面的交点。
[例4.1] 如图所示，求作高低房屋相交的表面交线。
2、平面体与曲面体的表面交线 平面体与曲面体相交，其交线是由几段平面曲线组成的空 间曲线。
【例4.2】 如图4-11所示，求作圆锥形薄壳基础的表面交线。
(a) 求特殊点
(b) 求一般点
3、两曲面体的表面交线
两曲面体表面的相贯线，一般是空间曲线，特殊情况下 可能是平面曲线或直线。相贯线上的每个点都是两形体表 面的共有点，因此，求作两曲面体的相贯线时，通常是先 求出一系列共有点，然后依次光滑连接相邻各点。
第六章 立体表面的交线
第一节 立体表面上点的投影
第二节 立体表面截交线 第三节 立体表面相贯线
第一节 求立体表面上点、线的投影
1.1 平面立体上点和直线的投影

工程制图 房屋的建筑施工图和结构施工图

工程制图 房屋的建筑施工图和结构施工图
1-1剖面位置
室外地坪
底层平面图
底层入口 台阶平台
底层室内地面
第一梯段
底层楼梯间地面 2700 梯段水平投影 平台宽度 梯井
1380 8×250=2000 1380
5000
9级
标准层平面图
2.780 二层楼层平台标高
1380 8×250=2000 1380 上行梯段 2.800 二层楼面标高；三层及四层标高 1.460 底层到二层的休息平台标高 4.260 7.060 休息平台标高
Φ 8@250
J-1
J-2 J-3 J-4 J-5 J-6
700
900 1800 2000 3000 3100
素混凝土
10@180 12@200 12@160 14@125 10@120
素混凝土
、
、
详图1：20
基础详图
通用详图 钢筋混凝土条形基础 基础底宽，J-3宽1800 基础梁JL 双向配筋 基础底标高-2.300 地（基础）圈梁JQL
（2）原位标注 原位标注表示梁的特殊值。 当集中标注中的某项数值不适用于梁的某部位时，则将该 项数值原位标注，施工时原位标注取值优先 （3）原位标注的部分规定 ①梁上部的钢筋注写在上部，下部的钢筋注写在下部。 ②当同排纵筋有两种直径时，用加号“+”将两种直径的纵 筋相连，角筋写在前面。 ③梁上、下部纵筋(含贯通筋)多于一排时，用斜线“／” 将各排纵筋自上而下分开。
2.平面整体配筋图的表示方法
梁的平面注写包括集中标注和原位标注。 （1）集中标注 集中标注表示梁的通用数值，可以从梁的任何一跨引出。 梁集中标注的内容，有四项必注值及一项选注值，规定如下： 第一项：梁编号、梁截面尺寸b×h(宽×高) 第二项：梁箍筋，包括钢筋级别、直径、加密区与非加密区 间距及支数 第三项：梁上部通长筋或架立筋 第四项：梁侧面纵向构造钢筋或受扭钢筋 第五项：梁顶面标高高差（无高差时不标注）
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2.三角板 3.圆规和分规 4.曲线板 5.铅笔
1.1.3 绘图方法及步骤
• 1.绘图前的准备工作 • 2.画底稿 • 3.加深
1.2 投影的基本知识
• 1.2.1 投影的概念 • 1.投影的概念
• 2.投影的分类
• （1）中心投影法 • （2）平行投影法：正投影、斜投影
• 3.正投影的几何性质
• • • •
2.2.1建筑平面图的内容及规定 1.平面图的图名、比例 2.建筑物的朝向及内部布置 3.定位轴线及编号
附加轴线
用于2根轴线
用于3根
定位轴线
用于3根以上连 续编号的轴线
• 4.线型 :粗线的宽度为b • 5. 建筑物的尺寸及标高 • 6.各种门、窗的编号及门的开启方式
2.3建筑立面图
• 建筑平面图通常以层次来命名，如底层平面 图、二层平面图、三层平面图等。 • 局部平面图可以用于表示或两层以上合用平 面图中局部不同处，也可用来将平面图中局 部以较大的比例另行绘出，如卫生间平面布 置图； • 顶层平面图则是建筑物顶部按俯视方向在水 平投影面上所得到的正投影图。 • 此外，有的建筑还有地下层（＋ 0.000以下） 平面图 。
4.图线
（1）图线线型及应用
（2）图线的画法及注意事项
• 5.常用建筑材料图例
常用建筑材料图例
• 6.尺寸标注
• （1）尺寸线（2）尺寸界限（3）尺寸起至符号（4）尺寸数字（5）半 径、直径、角度、弧长、球的尺寸标注（6）其他尺寸标注
1.1.2 绘图工具及仪器的使用
• 1.图板及丁字尺
• • • •
• 1、建筑立面图是在与建筑物立面相平行的 投影面上所作的正投影。 • 2、主要用来表明房屋的外形外貌，反映房 屋的高度、层数，屋顶的形式，墙面的做 法，门窗的形式、大小和位置，以及窗台、 阳台、雨蓬、檐口、勒脚、台阶等构造和 配件各部位的标高。建筑立面图在施工过 程中，主要用于室外装修。
某建筑南面图
第3章 建筑结构施工图的识读
3.1 概述 结构施工图与建筑施工图一样，是施工的 依据，主要用于放线、挖基槽、支模板、 绑钢筋、浇注混凝土等施工过程，也是计 算工程量、编制预算和施工进度计划的依 据。
1.房屋结构的分类 按承重构件的材料可分为 :
筋混凝 土结构
砖木结构
建筑工程制图
第1章 建筑工程制图的基本知识
1.1建筑制图国家标准简介 1.1.1国家标准 1.图纸幅面及格式
(a)A0-A3横式幅面(b)A0-A3横式幅面
• 2.比例 • 图样中形体的线性尺寸与实际形体相应要 素的线性尺寸之比称为比例。绘图中常采用 的比例见表1一2。
• 3.字体，长仿宋体
• (2）建筑各层平面图、剖面图及立面图：常 用比例1:50、1：100、1:200。 • 3)建筑详图：主要包括平面节点、檐口、墙 身、阳台、楼梯、雨篷、门窗、室内外装修 等详图。选用比例1：20、1：5、1：2、1： 1等 • (4)各工种相应配套的施工图纸： • (5)设计说明书：包括施工图设计依据、设计 规模、建筑面积、标高定位、用料说明等。 • (6)结构和设备设计的计算书。 • (7)工程预算书。
• （1）同素性（2）从属性（3）定比性（4）平行性（5）显
实性（6）积聚性
4.三面投影图的形成 （1）建立三面投影体系 （2）将物体分别向三个投影面进行正投影 （3）把位于三个投影面上的三个投影图展开
1.2.2 点、直线和平面的投影
• • • • • 1.点的投影 （1）点的单面投影 （2）点的两面投影 （3）点的三面投影 （4）点的投影与坐标
第2章 建筑施工图的识读
2．1建筑施工图的内容 2．1．1 建筑物组成简介
• 2.1.2房屋建造过程及施工图的形成 • 1、建筑施工图：表示建筑物的总体布局、外部造 型、内部布置、细部构造、内外装饰、固定设施和 施工要求的图样。 • 2、施工图一般包括：总平面图、施工总说明、门 窗表、建筑平面图、建筑立面图、建筑剖面图和建 筑详图等。 • (1)、建筑总平面图(场地设计):常用比例1:500, 1:1000, 1:20000应表明建筑用地范围，建筑物及室 外道路、管线、围墙、大门、挡土墙等的位置、尺 寸、标高、建筑小品、绿化布置，并附必要的说明 及详图、技术经济指标。地形及工程复杂时，应绘 制竖向设计图。
2.2建筑平面图
• 2.2.1建筑平面图的形成及作用 • １、形成：建筑平面图是假想用一水平的剖切面沿 门窗洞的位置将房屋剖切后，将留下的部分按俯视 方向在水平投影面上作正投影所得到的图样。 • ２、作用：可作为放线、砌筑墙体、安装门窗、室 内装修、施工备料及编制预算的依据。 • 建筑平面图应包括被剖切到的断面，可见的建筑构 造及必要的尺寸、标高等内容
1－13立面图
• 3、根据两端的定位轴线编号编注建筑立面图 的名称；无定位轴线的建筑物，则可按平面 图各面的朝向来确定名称。
2.3.2建筑立面图的内容及有关规定
• 1、图名、比例 • 2、建筑物在室外地坪线以上的全貌，门窗 和其它构配件的形式、位置 • 3、表明外墙面、屋面、阳台、门窗、雨蓬 等的色彩和装饰做法 • 4、标高尺寸 • 5、索引符号
2.4建筑剖面图
• 一、建筑剖面图图示方法和用途 • 建筑剖面图是假想用一个垂直于横向或纵向轴线的 铅垂剖切平面剖切房屋所作的剖视图，简称剖面图。 • 剖切位置一般选择在房屋构造比较复杂和典型的部 位，并且通过墙体上门、窗洞。若为楼房，应选择 在楼梯间、层高不同、层数不同的部位，剖切位置 符号应在底层平面图中标出。 • 剖面图的名称应与建筑平面图中剖切编号相一致， 如剖面图等。 • 建筑剖面图主要用于表达房屋内部高度方向构件 布置、上下分层情况、层高、门窗洞口高度，以及 房屋内部的结构形式。
钢结构
木结构
• 2．结构施工图通常应包括的内容：
结构施工图
结构设计 总说明
基础平面图 及基础详图
楼层结构 平面图
屋面结构 平面图
结构构件 详图
３、常用构件代号
3.2钢筋混凝土构件简介
• 3.2.1钢筋混凝土强度等级和钢筋混凝土构件组成 • １、组成：现浇和预制
