隔爆兼本安腔外控端子接线图

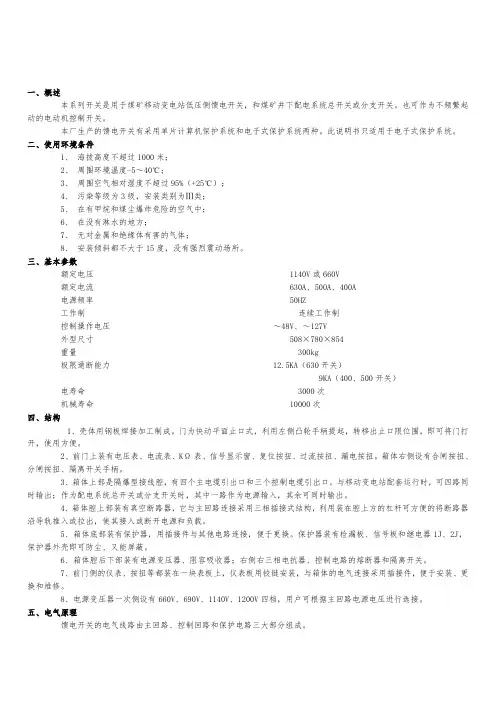

一、概述本系列开关是用于煤矿移动变电站低压侧馈电开关，和煤矿井下配电系统总开关或分支开关。

也可作为不频繁起动的电动机控制开关。

本厂生产的馈电开关有采用单片计算机保护系统和电子式保护系统两种。

此说明书只适用于电子式保护系统。

二、使用环境条件1、海拔高度不超过1000米；2、周围环境温度-5～40℃；3、周围空气相对湿度不超过95%（+25℃）；4、污染等级为3级，安装类别为Ⅲ类；5、在有甲烷和煤尘爆炸危险的空气中；6、在没有淋水的地方；7、无对金属和绝缘体有害的气体；8、安装倾斜都不大于15度，没有强烈震动场所。

三、基本参数额定电压1140V或660V额定电流630A、500A、400A电源频率50HZ工作制连续工作制控制操作电压～48V、～127V外型尺寸508×780×854重量300kg极限通断能力12.5KA（630开关）9KA（400、500开关）电寿命3000次机械寿命10000次四、结构1、壳体用钢板焊接加工制成。

门为快动平面止口式，利用左侧凸轮手柄提起，转移出止口限位围，即可将门打开，使用方便。

2、前门上装有电压表、电流表、KΩ表、信号显示窗、复位按扭、过流按扭、漏电按扭。

箱体右侧设有合闸按扭、分闸按扭、隔离开关手柄。

3、箱体上部是隔爆型接线腔，有四个主电缆引出口和三个控制电缆引出口。

与移动变电站配套运行时，可四路同时输出；作为配电系统总开关或分支开关时，其中一路作为电源输入，其余可同时输出。

4、箱体腔上部装有真空断路器，它与主回路连接采用三相插接式结构，利用装在腔上方的杠杆可方便的将断路器沿导轨推入或拉出，使其接入或断开电源和负载。

5、箱体底部装有保护器，用插接件与其他电路连接，便于更换。

保护器装有检漏板、信号板和继电器1J、2J，保护器外壳即可防尘、又能屏蔽。

6、箱体腔后下部装有电源变压器、阻容吸收器；右侧右三相电抗器、控制电路的熔断器和隔离开关。

7、前门侧的仪表、按扭等都装在一块表板上，仪表板用铰链安装，与箱体的电气连接采用插接件，便于安装、更换和维修。

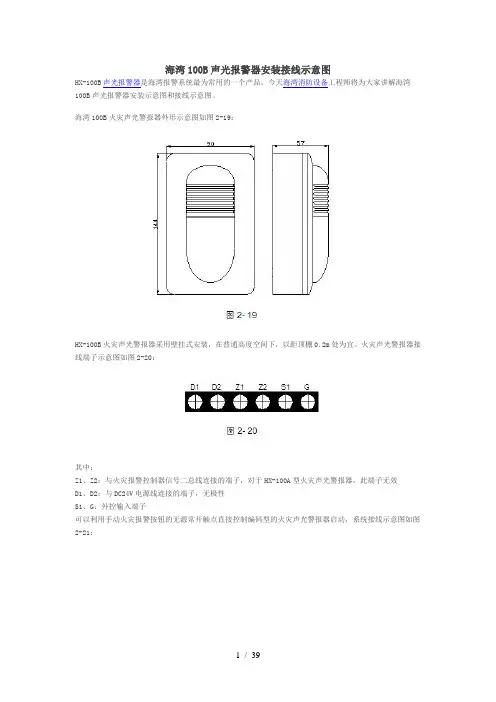

海湾100B声光报警器安装接线示意图HX-100B声光报警器是海湾报警系统最为常用的一个产品，今天海湾消防设备工程师将为大家讲解海湾100B声光报警器安装示意图和接线示意图。

海湾100B火灾声光警报器外形示意图如图2-19：HX-100B火灾声光警报器采用壁挂式安装，在普通高度空间下，以距顶棚0.2m处为宜。

火灾声光警报器接线端子示意图如图2-20：其中：Z1、Z2：与火灾报警控制器信号二总线连接的端子，对于HX-100A型火灾声光警报器，此端子无效D1、D2：与DC24V电源线连接的端子，无极性S1、G：外控输入端子可以利用手动火灾报警按钮的无源常开触点直接控制编码型的火灾声光警报器启动，系统接线示意图如图2-21：布线要求：信号二总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2；S1、G采用阻燃RV线，截面积≥0.5mm2。

HX-100B/T火灾声光警报器信号总线和电源线与警报器底壳端子连接处应做密封处理（这种方式中，消火栓按钮按下，O、G端输出DC24V电源，可直接控制消防泵的启动，泵运行后，泵控制箱上的无源动作触点信号通过I、G端返回按钮，可以点亮按钮上的绿色回答指示灯。

当设备启动电流大于100mA时，应通过GST-LD-8302切换模块进行转换，通过GST-LD-8302转换直接启泵方式应用示意图如图2-14所示：海湾消防按钮接线及应用示意图海湾报警之家 / 2012-10-16海湾报警之家工程师本节将为大家讲解海湾消防按钮的接线示意图，海湾消防报警按钮常用型号有：J-SAM-GST9121和J-SAM-GST9122两种。

一、J-SAM-GST9121海湾消防按钮接线示意图手动火灾报警按钮外接端子示意图如图2- 7。

其中：Z1、Z2：无极性信号二总线接线端子。

K1、K2：额定DC30V/100mA无源常开输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。

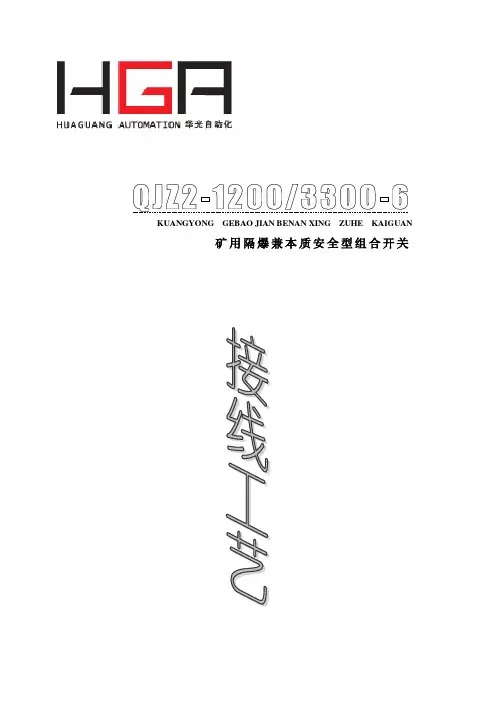

KUANGYONG GEBAO JIAN BENAN XING ZUHE KAIGUAN 矿用隔爆兼本质安全型组合开关3300智能六组合PLC开关接线工艺图目录K111、K121真空接触器接线工艺图 - - - - - - - - - - - - - - - - - 1 X118、X111、X121接线工艺图- - - - - - - - - - - - - - - - - - - 2 K112、K122、K114、K124接线工艺图 - - - - - - - - - - - - - - - 3 K1-K8接线工艺 - - - - - - - - - - - - - - - - - - - - - - - - - 4 T110、T210、显示器接线工艺图 - - - - - - - - - - - - - - - - - - 5 PLC/03-PLC/07接线工艺图- - - - - - - - - - - - - - - - - - - - - -6 X110 X107、X109接线工艺- - - - - - - - - - - - - - - - - - - -7-9 K211、K221接线工艺图 - -- - - - -- - - - - - - - - - - - - - - -10 X218、X211、X221接线工艺图 - - - - - - - - - - - - - - - - - - -11 K212、K222、K214、K224接线工艺图 - - - - - - - - - - - - - - -12 K9-K11、电源接线工艺- - - - - - - - - - - - - - - - - - - - - -13 PLC/01、PLC/02接线工艺- - - - - - - - - - - - - - - - - - - - -14 H101-H106、H201、H204接线工艺图- - - - - - - - - - - - - - - - - 15 X105、X205接线工艺图 - - - - - - - - - - - - - - - - - - - - - - 16 X207、X209接线工艺图 - - - - - - - - - - - - - - - - - - - - 17-18 K231、K241接线工艺图 - - - - - - - - - - - - - - - - - - - - - 19 X228、X231、X241线工艺图- - - - - - -- - - - - - - - - - - - - - -20 K232、K242、K234、K244接线工艺图 - - - - - - - - - - - - - - - - 21 K107接线工艺图 - - - - - - -- - - - - - - - - - - - - - - - - - 22 F114、F124、F214、F224、F234、F244、FH100接线工艺- - - - - - - 23 H205-H212接线工艺- - - - - - - - - - - - - - - - - - - - - - - 24 X2接线工艺- - - - - - - - - - - -- - - - - - - - - - - - - - 25 X217、X219接线工艺 - - - - - - - - - - - - - - - - - - -- - - - -26-27 本安接线工艺- - - - - - - - - - - - - - - - - -- - - - - - - 28-29说明本接线图或表中所用图号分别表示：1. K111、K121、K211、K221、K231、K241为主真空接触器2. X118、X218、X228、X111、X211、X121、X221、X231、X241、X107、X207、X217为DB插接件3. T110、T210为BK-500控制变压器4. X105、X205为8位端子排5.K114、K124、K214、K224、H112、K122、K212、K222、K232、K242、K234、K244、K107为中间继电器6. K1、K2、K3、K4、K5、K6、K7、K8、K9、K10、K11为双刀双掷钮子开关7.PLC/01-PLC/07为LM31098.DY-1、DY-2为电源模块9.H100为变电压送器模块10.H101-H106、H201-H212为电流变送器11.F114、F124、F214、F224、F234、F244为漏电闭锁板12.X110为DB25插接件去去3300V六组合电原理-2。

电脑内外所有连线详细图解诸多电脑配件和连线顺利地连接起来？为了完成这个任务，就必须深入认识电脑内外各种连线。

笔者把这些连线分为主机外连线、主机内连线和主机内跳线三个部分来给大家讲解。

主机外连线主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。

对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。

电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。

PS/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。

USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。

LPT接口（朱红色）：该接口为针角最多的接口，共25针。

可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。

COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。

可连接游戏手柄或手写板等配件。

Line Out接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line 接口，输出经过电脑处理的各种音频信号(图3)。

Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。

Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。

MIC接口可让二者兼得。

MIC接口与麦克风连接，用于聊天或者录音。

显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。

该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。

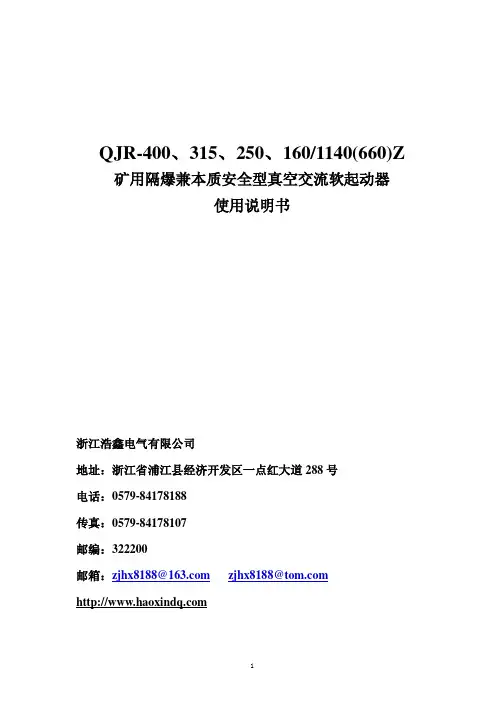

QJR-400、315、250、160/1140(660)Z矿用隔爆兼本质安全型真空交流软起动器使用说明书浙江浩鑫电气有限公司地址：浙江省浦江县经济开发区一点红大道288号电话：0579-********传真：0579-********邮编：322200邮箱：zjhx8188@ zjhx8188@安装使用前请详细阅读说明书QJR-400.315.250.160/1140(660)Z矿用隔爆兼本安真空交流软动器使用说明书1、概述1.1 适用范围：QJR-400、315、250、160/1140 (660)Z矿用隔爆兼本安型真空交流软起动器（以下简称起动器）用于有爆炸性的危险气体和煤尘的矿井中，适用于交流50Hz，电压1140V或660V 的电路中，直接或远距离进行斜坡起动、限流起动、全压起动、自由停机、软停机等和正反转控制三相鼠笼型异步电动机，同时对电动机及有关电路进行综合保护。

1.2 使用条件：a)海拔高度不超过2000m。

b)周围环境温度不高于+40℃，不低于-5C℃。

c)周围空气相对湿度不大于95%（+25℃）时。

d)有甲烷等爆炸性混合物矿井中。

e)与水平面的安装倾斜度不超过15 °。

f)在无显著摇动和剧烈冲击振动的地方。

g)在无足以破坏电气绝缘的气体或蒸汽的环境中。

h)在有防止滴水的地方。

i)污染等级三级。

j)防护等级IP54。

k)安装类别III类。

1.3 产品型号、名称、规格：1.3.1 产品型号、名称、规格：产品型号产品名称额定电压（V）额定电流（A）QJR-160/1140(660)Z 矿用隔爆兼本质安全型真空交流软起动器1140（660）160QJR-250/1140(660)Z 矿用隔爆兼本质安全型真空交流软起动器1140（660）250QJR-315/1140(660)Z 矿用隔爆兼本质安全型真空交流软起动器1140（660）315QJR-400/1140(660)Z 矿用隔爆兼本质安全型真空交流软起动器1140（660）4001.3.2型号含义QJR-400/1140 ZQ：起动器J：隔爆兼本安型R：真空软起动400：额定电流1140：额定电压Z：具有电磁起动器功能1.4防爆型式：矿用隔爆兼本安型1.5防爆标志：Exd[ib]I1.6产品执行标准：MT111-1998MT/T943-2005Q/ZHX011-20082 结构特征与工作原理2.1结构起动器由装在橇形底架上的方形隔爆外壳和芯架小车组成。

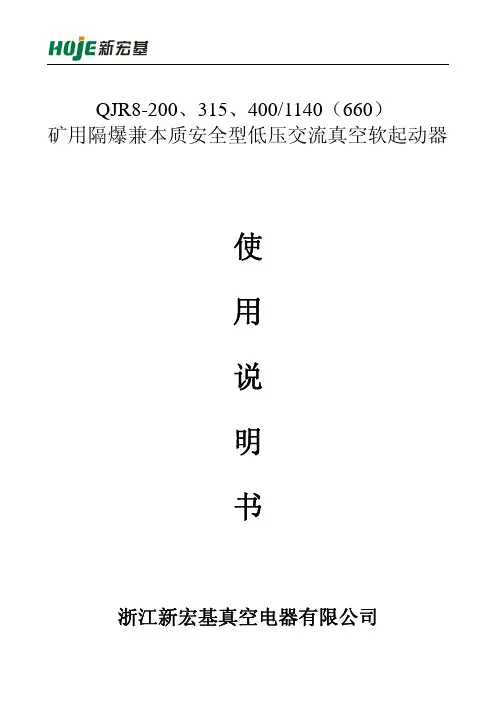

QJR8-200、315、400/1140（660）矿用隔爆兼本质安全型低压交流真空软起动器使用说明书浙江新宏基真空电器有限公司QJR8-200、315、400/1140（660）矿用隔爆兼本质安全型低压交流真空软起动器一.概述:QJR8-200、315、400/1140（660）矿用隔爆兼本质安全型低压交流真空软起动器(以下简称软起动器)是在矿用隔爆兼本质安全型真空电磁起动器的基础上,改直接起动为软起动.降低了起动电流(由4-8Ie改善为0.5-4Ie可调),这样减少了冲击电流对电网及负载的冲击.软起动器是目前最先进、最流行的电动机起动器。

它采用16位单片机进行中文智能化控制，可以无级调压至最佳起动电流，保证电动机在负载要求的起动特性下平滑起动，再轻载时能节约电能。

传统鼠笼型异步电动机的起动方式有直接起动或自耦降压起动、Y/△转换、电抗器减压起动、延边三角形减压起动等。

这些起动方式，起动转矩基本固定、但不可调，起动过程中会出现二次冲击电流，对负载机械有冲击转矩，且受电网电压波动的影响。

造成的起动瞬间电流尖峰冲击,对前一级总开关（馈电开关、高压馈电开关带漏电保护的）冲击跳闸。

当电网电压下降时可能造成电机堵转等问题。

但是软起动可以克服上述缺点。

软起动器具有无冲击电流、可自由地无级调压至最佳起动电流及轻载时节能等优点。

是传统的矿用隔爆本质安全型真空电磁起动器的理想替代产品.起动器具有起动时间可调,还具有漏电闭锁、断相、过载、欠压、过流、过载、三相不平衡、短路等保护功能及相应的故障指示.软起动器适用于煤矿井下、露天煤矿、冶金矿山、港口码头、选煤厂、发电厂等大负荷恶劣环境中做运输设备的软起动.1.1起动器型号组成及其含义:Q J R8—□/□额定电压（V）额定电流（A）软起动+设计序号隔爆兼本质安全型起动器1.2软起动器工作环境要求:1)海拔高度不超过2000米2)周围环境温度为-20℃-40℃3)周围环境相对湿度不大于90％(20℃)4)安装地基处的振动频率范围10-150H Z 时,其最大振动加速度不超过0.5G.5)有煤尘爆炸或甲烷混合物的场所6)安装倾斜度不超过5°7)无破坏金属和绝缘材料的腐蚀性气体场所8)电网质量:─输入电压波形为正玄波─输入电压幅度值波动不超过额定值15％─电源频率波动不超过额定值的2％.二．执行标准执行标准:MT/T943-2005；Q/ZHJ1202-2012三．主要技术参数:表11.额定电压:1140(660.380)±15％；2.工作频率:50(60)HZ ;3.适用设备：皮带运输机、较车、大型风机、水泵、空压机。

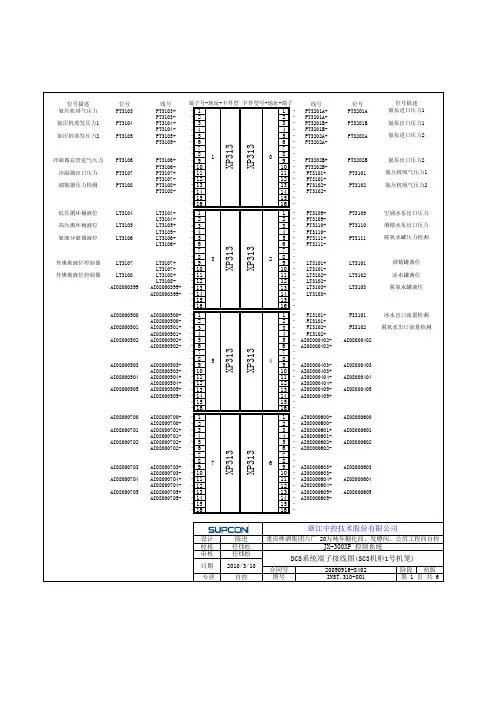

位号描述位号线号线号位号氨压机排气压力PT3103PT3103+－11－PT3201A+PT3201A PT3103-－22－PT3201A-氨压机蒸发压力1PT3104PT3104+－33－PT3201B+PT3201B PT3104-－44－PT3201B-氨压机蒸发压力2PT3105PT3105+－55－PT3202A+PT3202APT3105-－66－PT3202A-－77－－88－冷凝器总管进气压力PT3106PT3106+－99－PT3202B+PT3202B PT3106-－1010－PT3202B-冷凝器出口压力PT3107PT3107+－1111－PT3101+PT3101PT3107-－1212－PT3101-储氨器压力检测PT3108PT3108+－1313－PT3102+PT3102PT3108-－1414－PT3102-－1515－－1616－低压循环桶液位LT3104LT3104+－11－PT3109+PT3109LT3104-－22－PT3109-高压循环桶液位LT3105LT3105+－33－PT3110+PT3110LT3105-－44－PT3110-氨液分离器液位LT3106LT3106+－55－PT3111+PT3111LT3106-－66－PT3111-－77－－88－丹佛斯液位控制器LT3107LT3107+－99－LT3101+LT3101LT3107-－1010－LT3101-丹佛斯液位控制器LT3108LT3108+－1111－LT3102+LT3102LT3108-－1212－LT3102-AI08000399AI08000399+－1313－LT3103+LT3103AI08000399-－1414－LT3103-－1515－－1616－AI08000500AI08000500+－11－FI3101-FI3101AI08000500-－22－FI3101+AI08000501AI08000501+－33－FI3102-FI3102AI08000501-－44－FI3102+AI08000502AI08000502+－55－AI08000402-AI08000402AI08000502-－66－AI08000402+－77－－88－AI08000503AI08000503+－99－AI08000403-AI08000403AI08000503-－1010－AI08000403+AI08000504AI08000504+－1111－AI08000404-AI08000404AI08000504-－1212－AI08000404+AI08000505AI08000505+－1313－AI08000405-AI08000405AI08000505-－1414－AI08000405+－1515－－1616－AI08000700AI08000700+－11－AI08000600+AI08000600AI08000700-－22－AI08000600-AI08000701AI08000701+－33－AI08000601+AI08000601AI08000701-－44－AI08000601-AI08000702AI08000702+－55－AI08000602+AI08000602AI08000702-－66－AI08000602-－77－－88－AI08000703AI08000703+－99－AI08000603+AI08000603AI08000703-－1010－AI08000603-AI08000704AI08000704+－1111－AI08000604+AI08000604AI08000704-－1212－AI08000604-AI08000705AI08000705+－1313－AI08000605+AI08000605AI08000705-－1414－AI08000605-－1515－－1616－阶段氨泵进口压力1氨泵出口压力1氨泵进口压力2端子号-地址-卡件型号卡件型号-地址-端子号位号描述1X P 313X P 313氨压机吸气压力2氨泵出口压力2氨压机吸气压力13X P 313X P 3132空调水泵出口压力酒精水泵出口压力酒精罐液位冰水罐液位脱氧水罐压力检测脱氧水出口流量检测脱氧水罐液位5X P 313X P 3134冰水出口流量检测7X P 313X P 3136浙江中控技术股份有限公司设计陈进重庆啤酒集团六厂 20万吨年糖化间、发酵间、公用工程间自控工程校核任炜松JX-300XP 控制系统审核任炜松DCS系统端子接线图(SC3机柜1号机笼)日期2010/3/10合同号20090916-8402初版 专业自控图号INST.310-001第 1 页 共 6 页位号描述位号线号线号位号AI08000900AI08000900+－11－AI08000800+AI08000800AI08000900-－22－AI08000800-AI08000901AI08000901+－33－AI08000801+AI08000801AI08000901-－44－AI08000801-AI08000902AI08000902+－55－AI08000802+AI08000802AI08000902-－66－AI08000802-－77－－88－AI08000903AI08000903+－99－AI08000803+AI08000803AI08000903-－1010－AI08000803-AI08000904AI08000904+－1111－AI08000804+AI08000804AI08000904-－1212－AI08000804-AI08000905AI08000905+－1313－AI08000805+AI08000805AI08000905-－1414－AI08000805-－1515－－1616－冰水出口温度TT3201TT3201-－11－AI08001000+AI08001000TT3201+－22－AI08001000-脱氧水出口温度TT3202TT3202-－33－AI08001001+AI08001001TT3202+－44－AI08001001-AI08001102AI08001102-－55－AI08001002+AI08001002AI08001102+－66－AI08001002-－77－－88－AI08001103AI08001103-－99－AI08001003+AI08001003AI08001103+－1010－AI08001003-AI08001104AI08001104-－1111－AI08001004+AI08001004AI08001104+－1212－AI08001004-AI08001105AI08001105-－1313－AI08001005+AI08001005AI08001105+－1414－AI08001005-－1515－－1616－氨压机蒸发温度2TT3105TT3105A －11－TT3101A TT3101TT3105B －22－TT3101B TT3105C －33－TT3101C －44－酒精水出口温度TT3106TT3106A －55－TT3102A TT3102TT3106B －66－TT3102B TT3106C －77－TT3102C －88－酒精水回流温度TT3107TT3107A －99－TT3103A TT3103TT3107B －1010－TT3103B TT3107C －1111－TT3103C －1212－酒精罐温度TT3108TT3108A －1313－TT3104A TT3104TT3108B－1414－TT3104B TT3108C－1515－TT3104C －1616－冷凝器总管进气温度TT3113TT3113A －11－TT3109A TT3109TT3113B －22－TT3109B TT3113C －33－TT3109C －44－空调水加热温度检测TT3114TT3114A －55－TT3110A TT3110TT3114B －66－TT3110B TT3114C －77－TT3110C －88－脱氧水罐温度TT3115TT3115A －99－TT3111A TT3111TT3115B －1010－TT3111B TT3115C －1111－TT3111C －1212－AI08001503AI08001503A －1313－TT3112A TT3112AI08001503B －1414－TT3112B AI08001503C－1515－TT3112C－1616－阶段8端子号-地址-卡件型号卡件型号-地址-端子号位号描述9X P 313X P 31311X P 313X P 31310氨压机吸气温度2氨压机排气温度13X P 316X P 31612氨压机吸气温度1氨压机蒸发温度1冰水罐温度15X P 316X P 31614冰水出口温度空调水出口温度浙江中控技术股份有限公司设计陈进重庆啤酒集团六厂 20万吨年糖化间、发酵间、公用工程间自控工程脱氧水出口温度校核任炜松JX-300XP 控制系统审核任炜松DCS系统端子接线图(SC3机柜1号机笼)日期2010/3/10合同号20090916-8402初版专业自控图号INST.310-001第 2 页 共 6 页位号描述位号线号线号位号－11－AI08020000A AI08020000－22－AI08020000B －33－AI08020000C －44－－55－AI08020001A AI08020001－66－AI08020001B －77－AI08020001C －88－－99－AI08020002A AI08020002－1010－AI08020002B －1111－AI08020002C －1212－－1313－AI08020003A AI08020003－1414－AI08020003B －1515－AI08020003C －1616－冰水泵变频控制PV3504PV3504+－11－TV3301+TV3301PV3504-－22－TV3301-AO08020301AO08020301+－33－PV3501+PV3501AO08020301-－44－PV3501-AO08020302AO08020302+－55－PV3502+PV3502AO08020302-－66－PV3502-AO08020303AO08020303+－77－PV3503+PV3503AO08020303-－88－PV3503-－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－阶段端子号-地址-卡件型号卡件型号-地址-端子号位号描述1X P 3163X P 322X P 3222加热温度控制空调水泵恒压控制酒精水泵恒压控制氨泵恒压控制5X P 362X P 36247X P 362X P 3626浙江中控技术股份有限公司设计陈进重庆啤酒集团六厂 20万吨年糖化间、发酵间、公用工程间自控工程校核任炜松JX-300XP 控制系统审核任炜松DCS系统端子接线图(SC3机柜2号机笼)日期2010/3/10合同号20090916-8402初版 专业自控图号INST.310-001第 3 页 共 6 页位号描述位号线号线号位号－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－－11－LSL3101+LSL3101－22－LSL3101-－33－LSL3102+LSL3102－44－LSL3102-－55－LSL3103+LSL3103－66－LSL3103-－77－LSL3104+LSL3104－88－LSL3104-－99－DI01021204+DI01021204－1010－DI01021204-－1111－DI01021205+DI01021205－1212－DI01021205-－1313－DI01021206+DI01021206－1414－DI01021206-－1515－DI01021207+DI01021207－1616－DI01021207-DI08021500DI08021500+－11－DI08021400+DI08021400DI08021500-－22－DI08021400-DI08021501DI08021501+－33－DI08021401+DI08021401DI08021501-－44－DI08021401-DI08021502DI08021502+－55－DI08021402+DI08021402DI08021502-－66－DI08021402-DI08021503DI08021503+－77－DI08021403+DI08021403DI08021503-－88－DI08021403-DI08021504DI08021504+－99－DI08021404+DI08021404DI08021504-－1010－DI08021404-DI08021505DI08021505+－1111－DI08021405+DI08021405DI08021505-－1212－DI08021405-DI08021506DI08021506+－1313－DI08021406+DI08021406DI08021506-－1414－DI08021406-DI08021507DI08021507+－1515－DI08021407+DI08021407DI08021507-－1616－DI08021407-阶段8端子号-地址-卡件型号卡件型号-地址-端子号位号描述9X P 362X P 36211X P 36210空调水断流检测冰水出断流检测脱氧水断流检测13X P 36112酒精水断流检测15X P 363X P 36314浙江中控技术股份有限公司设计陈进重庆啤酒集团六厂 20万吨年糖化间、发酵间、公用工程间自控工程校核任炜松JX-300XP 控制系统审核任炜松DCS系统端子接线图(SC3机柜2号机笼)日期2010/3/10合同号20090916-8402初版专业自控图号INST.310-001第 4 页 共 6 页位号描述位号线号线号位号冷凝器风机5RUN_M3205RUN_M3205+－11－RUN_M3101A+RUN_M3101A RUN_M3205-－22－RUN_M3101A-冷凝器风机6RUN_M3206RUN_M3206+－33－RUN_M3101B+RUN_M3101B RUN_M3206-－44－RUN_M3101B-冷凝器风机7RUN_M3207RUN_M3207+－55－RUN_M3101C+RUN_M3101C RUN_M3207-－66－RUN_M3101C-冷凝器风机8RUN_M3208RUN_M3208+－77－RUN_M3101D+RUN_M3101D RUN_M3208-－88－RUN_M3101D-冷凝器风机9RUN_M3209RUN_M3209+－99－RUN_M3201+RUN_M3201RUN_M3209-－1010－RUN_M3201-冷凝器风机10RUN_M3210RUN_M3210+－1111－RUN_M3202+RUN_M3202RUN_M3210-－1212－RUN_M3202-冷凝器风机11RUN_M3211RUN_M3211+－1313－RUN_M3203+RUN_M3203RUN_M3211-－1414－RUN_M3203-冷凝器风机12RUN_M3212RUN_M3212+－1515－RUN_M3204+RUN_M3204RUN_M3212-－1616－RUN_M3204-冰水泵1运行RUN_P3503A RUN_P3503A+－11－RUN_P3201+RUN_P3201RUN_P3503A-－22－RUN_P3201-冰水泵2运行RUN_P3503B RUN_P3503B+－33－RUN_P3202+RUN_P3202RUN_P3503B-－44－RUN_P3202-空调水循环泵1运行RUN_P3504A RUN_P3504A+－55－RUN_P3203+RUN_P3203RUN_P3504A-－66－RUN_P3203-空调水循环泵2运行RUN_P3504B RUN_P3504B+－77－RUN_P3204+RUN_P3204RUN_P3504B-－88－RUN_P3204-氨泵1运行RUN_P3801RUN_P3801+－99－RUN_P3501A+RUN_P3501A RUN_P3801-－1010－RUN_P3501A-氨泵2运行RUN_P3802RUN_P3802+－1111－RUN_P3501B+RUN_P3501B RUN_P3802-－1212－RUN_P3501B-氨泵（3kw）运行RUN_P3803RUN_P3803+－1313－RUN_P3502A+RUN_P3502A RUN_P3803-－1414－RUN_P3502A-防爆风机1运行RUN_M3804RUN_M3804+－1515－RUN_P3502B+RUN_P3502B RUN_M3804-－1616－RUN_P3502B-－11－RUN_M3805+RUN_M3805－22－RUN_M3805-－33－RUN_M3806+RUN_M3806－44－RUN_M3806-－55－RUN_M3807+RUN_M3807－66－RUN_M3807-－77－DI08040403+DI08040403－88－DI08040403-－99－DI08040404+DI08040404－1010－DI08040404-－1111－DI08040405+DI08040405－1212－DI08040405-－1313－DI08040406+DI08040406－1414－DI08040406-－1515－DI08040407+DI08040407－1616－DI08040407-－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－阶段氨压机1电机故障氨压机2电机故障氨压机3电机故障氨压机4电机故障端子号-地址-卡件型号卡件型号-地址-端子号位号描述1X P 363X P 363冷凝器风机3冷凝器风机4冷凝器风机1冷凝器风机23X P 363X P 3632冷凝器循环水泵1运行冷凝器循环水泵2运行冷媒供泵1运行冷媒供泵2运行冷凝器循环水泵3运行冷凝器循环水泵4运行防爆风机3运行防爆风机4运行冷媒循环泵1运行冷媒循环泵2运行5X P 3634防爆风机2运行76浙江中控技术股份有限公司设计陈进重庆啤酒集团六厂 20万吨年糖化间、发酵间、公用工程间自控工程校核任炜松JX-300XP 控制系统审核任炜松DCS系统端子接线图(SC3机柜3号机笼)日期2010/3/10合同号20090916-8402初版 专业自控图号INST.310-001第 5 页 共 6 页位号描述位号线号线号位号－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－阶段8端子号-地址-卡件型号卡件型号-地址-端子号位号描述9111013121514浙江中控技术股份有限公司设计陈进重庆啤酒集团六厂 20万吨年糖化间、发酵间、公用工程间自控工程校核任炜松JX-300XP 控制系统审核任炜松DCS系统端子接线图(SC3机柜3号机笼)日期2010/3/10合同号20090916-8402初版专业自控图号INST.310-001第 6 页 共 6 页。

QJR10-400(315、200、120)/1140(660)Z 矿用隔爆兼本质安全型交流真空软起动器使用说明书使用前请仔细阅读说明书本说明书根据GB9969.1《工业产品使用说明书总则》；GB9969.2《机电产品使用说明书编写规定》的有关规定要求进行编写。

一、概述1、产品特点矿用隔爆型兼本质安全型交流真空软起动器（以下简称软起动器）是机电一体化新技术产品，是一种具有软起动功能的真空电磁起动器。

该产品适用于交流660V、1140V 的电压异步电动机重负荷软起动，在正常运转状态下对电机进行各种保护。

它具有起动电流小，起动速度平稳可靠，保护功能齐全，起动过程胶带无振动，对电网冲击小等优点。

还可以根据现场的实际工况调整，从而减小起动时皮带的张力，降低对皮带带强的要求，进而可以降低皮带机的投资，延长皮带的使用寿命。

该软起动器采用全中文显示、并具有漏电闭锁、断相、过压、欠压、过流、过载、三相不平衡、短路等多种保护功能，并能实时显示输入电压、电流、故障类型等信息。

2、用途及适用范围本软起动器主要用于有甲烷和煤尘爆炸环境的煤矿井下、露天煤矿、冶金矿山、港口码头、选煤厂、发电厂等对重负荷的运输设备软起动。

软起动器可以就地、远距离和联机起停控制，额定电压为1140或660伏，频率是50赫兹，额定电流在50～400A范围内的三相异步电机，起动方式可以是软起动，也可以像普通的磁力起动器一样直接带负荷起动。

机壳外有隔离换向开关手柄，可以在电机停车时对电机的转向进行选择，必要时也允许分断电动机。

3、规格额定电压：660V 1140V；额定电流：400A以下。

4、型号的组成及含意Q J R 10- □ / □ Z直起额定电压V额定电流A设计代号软起动隔爆兼本质安全起动器5、执行标准GB3836-2000；《爆炸性气体环境用电气设备》MT/943-2005《矿用低压交流软起动器》Q/RXB 10-2009《QJR10-400(315、200、120)/1140（660）Z矿用隔爆型兼本质安全型交流真空软起动器》6、软起动器的防爆型式矿用隔爆兼本质安全型；防爆标志为：Exd［ib］I。

（ZW型）和隔爆型（ZB型）电控图说明一、概述本系列阀门电动装置分户外型(ZW型)和隔爆型(ZB型)两种。

适用阀瓣做直线运动的阀门，如闸阀、截止阀、节流阀、隔膜阀等，其派生产品适用球阀、蝶阀和风门等。

用于阀门的开启和关闭，是对阀门实现远控、集控和自控的必不可少的驱动装置。

该装置具有功能全、性能可靠、控制系统先进、使用维护方便等特点。

广泛用于电力、冶金、石油、化工、造纸、煤炭、给排水等部门。

二、型号表示方法三、主要技术性能参数1、电源：380V 50Hz(特殊要求可在订货时提出)2、工作环境：a、户外型用于无易燃、易爆和强腐蚀性介质的场所；b、环境温度：-20～60℃；c、相对湿度：≤90％(25℃时)；3、防护等级：IP55；4、工作制：为短时工作制，额定工作时间10分钟。

5、性能参数（见表1）四、外形及安装尺寸 1、外形尺寸2、安装尺寸（见图五、表4）五、结构及传动原理阀门电动装置由六个部分组成，即电动机、减速器、控制机构、手—电动切换机构、手动机构及电气部分。

其传动原理见图六。

1、电动机隔爆型采用YBDF2隔爆型阀门用三相异步电动机，户外型采用YDF—W户外型三相异步电动机，该电动机为短时工作制，额定持续工作时间为10分钟。

2、减速器由一对正齿轮和蜗杆付组成，电动机的动力经减速器传递给输出轴。

3、控制机构由转矩控制机构、行程控制机构及开度指示器组成。

用以控制阀门的开关和指示阀门的开度。

(1)转矩控制机构(见图七)：该机构根据蜗杆串动原理，在输出轴上负荷超过蝶簧的预紧力时，蜗杆就产生轴向位移，通过杠杆机构，触动微动开关，使电机断电，以达到关严阀门或开向起保护作用，通常配开关向各一只终端微动开关。

该机构具有以精确的转矩整定值来操作阀门和防止阀门结构损坏的特点。

转矩值及范围可按用户需要整定，如果没有特殊要求，则可按调整的最小动作力矩整定。

图七转矩控制机构(2)行程控制机构(见图八)：由十进位齿轮组、顶杆、凸轮和微动开关组成，简称计数器。

隔爆结合面间隙结构图为实现外壳隔爆性能.通常把互相连接的接合面称为“隔爆接合面”,简称“隔爆面”。

而隔爆面之间的间隙称为“隔爆接合面间隙”,简称“隔爆间隙”。

隔爆间隙的大小是隔爆外壳能否隔爆的关键.通常隔爆面是采用法兰连接的隔爆保护方式.隔爆结合面间隙有多种结构:平面形结构（开关大盖与壳体、接线盒与壳体），圆筒形结构（电动机端盖与机座、转轴与转孔），平面加圆筒结构（煤电钻接线盒盖与接线盒）。

曲路(迷宫）结构（前苏联进口的开关大盖与壳体），螺纹结构，衬垫结构（照明灯罩与金属外壳），叠片结构(老式蓄电池箱上防爆结构）,微片结构（分析仪器传感器用铜基、不锈钢基粉末冶金片、不锈钢球隔爆结构、发泡不锈钢板），金属网隔爆结构(多层铜网、不锈钢网)等，如上图所示。

隔爆外壳的隔爆性能主要是由其结构参数,如隔爆接合面的长度，间隙和加工粗糙度等来达到的，见下表。

I类隔爆接合面结构参数表①当操纵杆直径d≥6mm时，L须不小于6。

0mm；d≥25mm时,L须不小于d;；d ＞25mm时，L须不小于25mm；②滚动轴承结构，轴与轴孔的最大单边间隙m,须不大于W值的2/3.隔爆性亦称不传爆性,即当爆炸性混合物在外壳内爆炸所产生的高温气体与火焰，通过外盖与壳体的接合面喷向壳外时，受到足够的冷却,使之不能将壳外爆炸性混合物点燃。

隔爆外壳的隔爆性能主要靠隔爆面长度、间隙厚度和隔爆面光洁度等参数来保证，这三个参数通常称为隔爆三要素。

壳内爆炸的火焰，以发火点为中心向外扩散，并通过壳体隔爆法兰盘向壳外扩散,对整个壳体而言,法兰盘的宽度就是隔爆面的长度，通常用符号“L”表示。

当壳内爆炸向壳外扩散时，法兰隔爆面能吸收大量热量，使通过的火焰及喷射物温度急剧降低，以致达不到点燃温度。

隔爆接合面相对表面间的距离称为间隙，也可以叫气隙，通常用符号“W”表示。

间隙的作用是:使壳内爆炸喷射物与隔爆面紧密接触，有利于温度的降低;能破坏向外喷射火焰的结构,使锥形火焰变成舌状，接触面增大,有利于冷却；滞缓爆炸喷射物的速度，延长了冷却时间，加大了热损失；间隙有漏气泄压作用，降低了壳内爆炸所产生的压力。
