全站仪水准仪检验与校正方案模板

水准仪的检验与校正实验报告水准仪的检验与校正实验报告一、引言水准仪是一种用于测量物体水平度的仪器。

在工程测量和建筑设计中，水准仪的准确性至关重要。

为了保证测量结果的准确性，本实验旨在对水准仪进行检验与校正。

二、实验目的1. 学习水准仪的基本原理和使用方法；2. 检验水准仪的准确性；3. 校正水准仪的误差。

三、实验仪器和材料1. 水准仪：型号XYZ-123；2. 校正板；3. 支架；4. 水平仪；5. 直尺；6. 笔记本电脑。

四、实验步骤1. 检查水准仪的外观和零件是否完好，并确保水准仪处于水平状态；2. 将水准仪放置在支架上，并使用水平仪进行校正；3. 将校正板放置在水准仪的工作台上，并调整水准仪的仪器高度，使其与校正板平行；4. 使用直尺测量校正板上的标记点与水准仪读数之间的差异；5. 记录每个标记点的读数和差异；6. 将读数差异转换为实际高度差；7. 分析差异的原因，并根据分析结果进行水准仪的校正。

五、实验结果与分析在本实验中，我们进行了对水准仪的检验与校正。

通过测量校正板上的标记点与水准仪的读数差异，我们得到了以下实验结果：标记点1：读数差异为0.2mm，对应实际高度差为0.4mm；标记点2：读数差异为0.1mm，对应实际高度差为0.2mm；标记点3：读数差异为0.3mm，对应实际高度差为0.6mm。

通过分析差异的原因，我们发现水准仪可能存在以下误差：1. 仪器本身的制造误差；2. 支架的不稳定性；3. 读数的误差。

为了校正水准仪的误差，我们可以采取以下措施：1. 调整水准仪的仪器高度，使其与校正板平行；2. 使用更精确的支架；3. 提高读数的准确性。

六、结论通过本实验，我们对水准仪进行了检验与校正。

根据实验结果和分析，我们得出以下结论：1. 水准仪存在一定的误差，需要进行校正；2. 校正水准仪的方法包括调整仪器高度、更换支架和提高读数准确性；3. 校正后的水准仪能够提供更准确的测量结果。

全站仪、水准仪的检验与校正方案一、全站仪检验和校正1、圆水准器的水准轴与仪器的旋转轴平行的检验与校正检验方法先在平板上设一点A ，整平仪器，然后旋转180°，气泡是否偏移居中位置，若气泡偏移居中位置需要校正。

校正方法整平仪器，转动脚螺旋使气泡向中间移动偏离量的一半，然后，用校正针拨动圆水准器底下的三个校正螺旋，使气泡达到完全居中的位置。

检验和校正应反复进行，直至仪器转至任何位置气泡始终居中为止，此时，L0L0∥VV 的条件得到满足。

2、照准部水准管轴应、垂直于竖轴的检验与校正检验方法先将仪器大致整平，转动照准部使其水准管与任意两个脚螺旋的连线平行，调整脚螺旋使气泡居中。

然后将照准部旋转180°（可利用度盘读数），若气泡是否居中，居中说明条件满足，不居中应进行校正。

校正方法转动与水准管平行的两个脚螺旋，使气泡向中心移动偏离值一半。

用校正针拨动水准管一端的上、下校正螺丝，使气泡居中。

检验与校正必须反复进行，直到满足条件为止。

3、十字丝竖丝垂直于横轴的检验与校正检验方法整平仪器，用十字丝竖丝瞄准一清晰小点，固定照准部，使望眼镜绕横轴上下微动。

小点是否始终在竖丝上移动，是则满足条件，否则需要进行校正。

校正方法卸下目镜处的十字丝护盖，松开四个压环螺丝。

微微转动十字丝环，直至望眼镜上下微动时，改点始终在纵丝上为止。

然后拧紧四个压环螺丝，装上十字丝护盖。

4、横轴垂直于竖轴的检验检验方法在离墙20~30m 处安置仪器，盘左照准墙上高处一点P （垂直角大于30），将望远镜放平，十字丝交点投在墙上定出1P 点；盘右再照准P 点将望眼镜放平，在墙上标出十字丝交点位置2P 点。

21P P 点重合，则说明此条件满足；否则需要计算i 角"tan 2ρ∙∂∙=D di 式中：D 为仪器至P 点的水平距离，d 为1P 、2P的距离，∂为照准P 点时的竖角，"206265"=ρ。

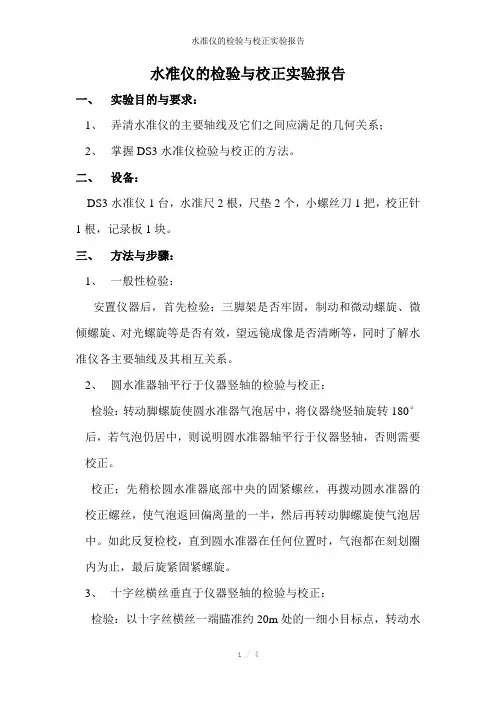

水准仪的检验与校正实验报告一、实验目的与要求：1、弄清水准仪的主要轴线及它们之间应满足的几何关系；2、掌握DS3水准仪检验与校正的方法。

二、设备：DS3水准仪1台，水准尺2根，尺垫2个，小螺丝刀1把，校正针1根，记录板1块。

三、方法与步骤：1、一般性检验：安置仪器后，首先检验：三脚架是否牢固，制动和微动螺旋、微倾螺旋、对光螺旋等是否有效，望远镜成像是否清晰等，同时了解水准仪各主要轴线及其相互关系。

2、圆水准器轴平行于仪器竖轴的检验与校正：检验：转动脚螺旋使圆水准器气泡居中，将仪器绕竖轴旋转180°后，若气泡仍居中，则说明圆水准器轴平行于仪器竖轴，否则需要校正。

校正：先稍松圆水准器底部中央的固紧螺丝，再拨动圆水准器的校正螺丝，使气泡返回偏离量的一半，然后再转动脚螺旋使气泡居中。

如此反复检校，直到圆水准器在任何位置时，气泡都在刻划圈内为止，最后旋紧固紧螺旋。

3、十字丝横丝垂直于仪器竖轴的检验与校正：检验：以十字丝横丝一端瞄准约20m处的一细小目标点，转动水平微动螺旋，若横丝始终不离开目标点，则说明十字丝横丝垂直于仪器竖轴，否则需要校正。

校正：旋下十字丝分划板护罩，用小螺丝刀松开十字丝分划板的固定螺丝，微略转动十字丝分划板，使转动水平微动螺旋时横丝不离开目标点。

如此反复检校，直至满足要求。

最后将固定螺丝旋紧，并旋上护罩。

4、 水准管轴与视准轴平行关系的检验与校正：检验：在平坦地面上选定相距60-80米的A 、B 两点，放下尺垫立水准尺。

现在距A 、B 等距离处安置水准仪，分别读取A 、B 两点水准尺读数a1、b1，求得正确高差11ab H b a =-。

再在A 点附近2-3米处水准仪，分别读取A 、B 两点水准尺读数a2、b2，求得B 尺的上的应有读数'22ab b a H =+。

若b2='2b 时，说明水准管轴与视准轴平行；若'22b b ≠时，说明水准管轴与视准轴不平行。

水准仪的检验与校正摘要：水准仪的各主要轴线间必须满足一定的几何条件才能保证观测成果的质量。

虽然经纬仪出厂时都经过检验，但由于运输、野外的使用与搬迁等原因，其几何关系会发生变化，所以一般在野外作业开始前必须对仪器进行检验与校正。

关键字：水准仪轴线检验校正准仪各轴线间应满足的主要几何条件是水准管轴应平行于视准轴。

当此条件满足，水准管气泡居中时，水准管轴水平，则视准轴处于水平位置。

一、圆水准器轴应平行于仪器竖轴检校1. 检验方法旋转脚螺旋使圆气泡居中，然后将仪器转动180°，若气泡居中，则说明此项条件满足，否则需要进行校正。

2. 校正方法设圆水准器轴与仪器竖轴不平行，其夹角为α。

当气泡居中时，圆水准器处于竖直位置，此时仪器竖轴相对于铅垂线倾斜α角。

当仪器绕其倾斜的竖轴转动180°后，仪器竖轴的位置没有改变，而圆水准器则转到了竖轴的另一侧，且气泡不再居中。

此时圆水准器轴和铅垂线之间的夹角为2α，它就是圆气泡偏离零点的弧长所对的圆心角。

校正时，先转动仪器的脚螺旋，使气泡向零点方向退回偏离值的一半。

此时仪器竖轴处于铅垂位置。

然后用校正针(改针)拨动圆水准器底部的三个校正螺丝。

使气泡居中，则圆水准器轴平行于仪器竖轴。

圆水准器的校正结构在圆水准器的底部，有三个校正螺丝，通过调整螺丝完成校正。

此项检校工作一般要反复进行数次，直至仪器转动到任何位置气泡都居中为止。

二、十字丝横丝应垂直与仪器竖轴检校1. 检验方法仪器整平后，以横丝的一端对准一个明显的标志，拧紧制动螺旋。

然后转动微动螺旋，如标志点始终在横丝上移动，则说明条件满足；如果标志点偏离横丝，则此条件不满足，需要校正。

2. 校正方法取下十字丝护盖，旋松十字丝环的四个固定螺丝，微微转动十字丝环，使横丝水平。

校正后，再重复检验，直至条件满足为止。

最后将固定螺丝拧紧，旋回护盖。

有的水准仪十字丝分划板是固定在目镜筒内，而目镜筒由三个固定螺丝与物镜筒连接。

实验十五 全站仪的检验及校正一、 实验目的（1）掌握全站仪主要轴线应满足的几何条件。

（2）掌握全站仪基本项目检验与校正的方法。

二、 实验组织（1）性质：综合性实验。

（2）时数：课内2学时，课外4学时。

（3）组织：每组2人。

三、 实验设备（1）每组借全站仪1套（含仪器操作手册），记录板1块，校正针1根，小螺丝刀1把。

（2）自备：铅笔、直尺。

四、 实验方法及步骤1. 照准部水准管轴垂直于竖轴的检验与校正（1）检验方法 先将仪器大致整平，转动照准部使水准管与任意两个脚螺旋连线平行，转动这两个脚螺旋使水准管气泡居中。

将照准部旋转180°， 如气泡仍居中，说明条件满足； 如气泡不居中， 则需进行校正。

（2）校正方法○1 转动与水准管平行的两个脚螺旋，使气泡向中心移动偏离值的一半。

用校正针拨动水准管一端的上、下校正螺丝，使气泡居中。

○2 此项检验和校正需反复进行，直至水准管旋转至任何位置时水准管气泡偏离居中位置不超过1格。

2. 圆水准轴平行于仪器旋转轴的检验与校正（1）检验方法 安置全站仪后，转动脚螺旋使圆水准器气泡居中，然后将仪器旋转180°，如果气泡仍居中，则表示该几何条件满足，不必校正，否则须进行校正。

（2）校正方法○1 全站仪不动，旋转脚螺旋，使气泡向圆水准器中心方向移动偏移量的一半，然后先稍松动圆水准器底部的固定螺丝，按整平圆水准器的方法，分别用校正针拨动圆水准器底部的三个校正螺丝，使圆气泡居中。

○2 重复上述步骤，直至仪器旋转至任何方向圆水准气泡都居中为止。

最后，把底部固定螺丝旋紧。

3. 十字丝竖丝垂直于横轴的检验整平仪器，用十字丝竖丝照准一清晰小点，固定照准部，使望远镜上下微动，若该点始终沿竖丝移动，说明十字丝竖丝垂直于横轴。

否则，条件不满足，需进行校正。

4. 视准轴垂直于横轴的检验整平仪器，选择一与仪器同高的目标点A，用盘左、盘右观测。

盘左读数为L′、盘右读数为R′，若D180±′=′L R ，则视准轴垂直于横轴，否则需进行校正。

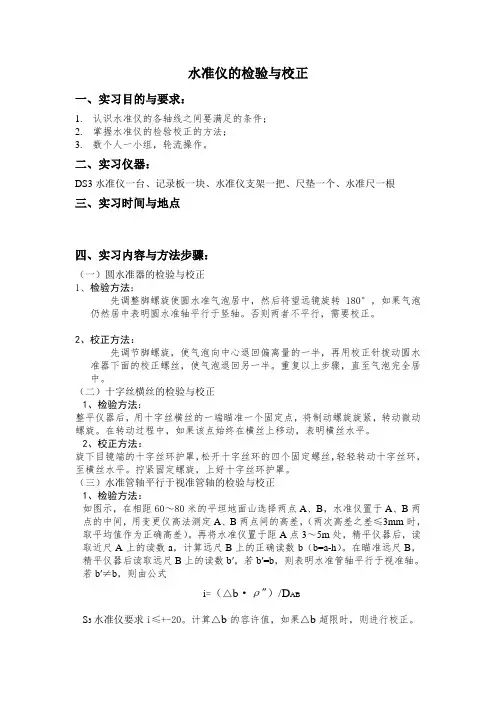

水准仪的检验与校正一、实习目的与要求：1.认识水准仪的各轴线之间要满足的条件；2.掌握水准仪的检验校正的方法；3.数个人一小组，轮流操作。

二、实习仪器：DS3水准仪一台、记录板一块、水准仪支架一把、尺垫一个、水准尺一根三、实习时间与地点四、实习内容与方法步骤：（一）圆水准器的检验与校正1、检验方法：先调整脚螺旋使圆水准气泡居中，然后将望远镜旋转180°，如果气泡仍然居中表明圆水准轴平行于竖轴。

否则两者不平行，需要校正。

2、校正方法：先调节脚螺旋，使气泡向中心退回偏离量的一半，再用校正针拨动圆水准器下面的校正螺丝，使气泡退回另一半。

重复以上步骤，直至气泡完全居中。

（二）十字丝横丝的检验与校正1、检验方法：整平仪器后，用十字丝横丝的一端瞄准一个固定点，将制动螺旋旋紧，转动微动螺旋。

在转动过程中，如果该点始终在横丝上移动，表明横丝水平。

2、校正方法：旋下目镜端的十字丝环护罩，松开十字丝环的四个固定螺丝，轻轻转动十字丝环，至横丝水平。

拧紧固定螺旋，上好十字丝环护罩。

（三）水准管轴平行于视准管轴的检验与校正1、检验方法：如图示，在相距60～80米的平坦地面山选择两点A、B，水准仪置于A、B两点的中间，用变更仪高法测定A、B两点间的高差，（两次高差之差≤3mm时，取平均值作为正确高差）。

再将水准仪置于距A点3～5m处，精平仪器后，读取近尺A上的读数a，计算远尺B上的正确读数b（b=a-h）。

在瞄准远尺B，精平仪器后读取远尺B上的读数b′，若b′=b，则表明水准管轴平行于视准轴。

若b′≠b，则由公式i=（△b〃ρ″）/D ABS3水准仪要求i≤+-20。

计算△b的容许值，如果△b超限时，则进行校正。

2、校正方法：调节微倾螺旋，使中横丝对准B尺上的应读数b，此时符合水准气泡不再居中，用校正针拨动水准管端部的上、下两个校正螺丝，将该端升高或降低，使气泡居中。

五、实习注意事项：1、拨水准管校正螺丝时，要先松后紧，松紧适当，校正工作应反复进行。

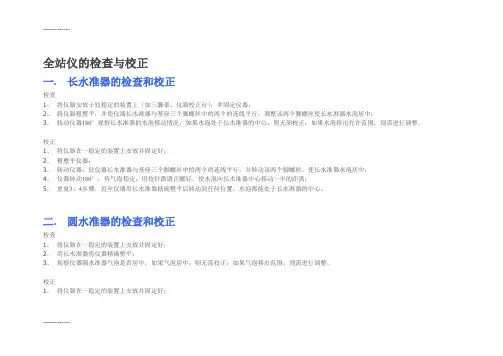

全站仪的检查与校正一. 长水准器的检查和校正检查1、将仪器安放于较稳定的装置上（如三脚架、仪器校正台），并固定仪器；2、将仪器粗整平，并使仪器长水准器与基座三个脚螺丝中的两个的连线平行，调整该两个脚螺丝使长水准器水泡居中；3、转动仪器180°观察长水准器的水泡移动情况，如果水泡处于长水准器的中心，则无须校正；如果水泡移出允许范围，则需进行调整。

校正1、将仪器在一稳定的装置上安放并固定好；2、粗整平仪器；3、转动仪器，使仪器长水准器与基座三个脚螺丝中的两个的连线平行，并转动该两个脚螺丝，使长水准器水泡居中；4、仪器转动180°，待气泡稳定，用校针微调正螺钉，使水泡向长水准器中心移动一半的距离；5、重复3、4步骤，直至仪器用长水准器精确整平后转动到任何位置，水泡都能处于长水准器的中心。

二. 圆水准器的检查和校正检查1、将仪器在一稳定的装置上安放并固定好；2、用长水准器将仪器精确整平；3、观察仪器圆水准器气泡是否居中，如果气泡居中，则无需校正；如果气泡移出范围，则需进行调整。

校正1、将仪器在一稳定的装置上安放并固定好；-------------2、用长水准器将仪器精确整平；3、用校针微调两个校正螺钉，使气泡居于圆水准器的中心。

注：用校针调整两个校正螺钉时，用力不能过大，两螺钉的松紧程度相当。

三. 望远镜粗瞄准器的检查和校正检查1、将仪器安放在三脚架上并固定好；2、将一十字标志安放在离仪器50米处；3、将仪器望远镜照准十字标志；4、观察粗瞄准器是否也照准十字标志，如果也照准，则无须校正；如果有偏移，则需进行调整。

校正1、将仪器安放在三脚架上并固定好；2、将一十字标志安放在离仪器50米处；3、将仪器望远镜照准十字标志；4、松开粗瞄准器的2个固定螺钉，调整粗瞄准器到正确位置，并固紧2个固定螺钉。

四. 光学下对点器的检查和校正检查1、将仪器安置在三脚架上并固定好；2、在仪器正下方放置一十字标志；3、转动仪器基座的三个脚螺丝，使对点器分划板中心与地面十字标志重合；4、使仪器转动180°，观察对点器分划反中心与地面十字标志是否重合；如果重合，则无需校正；如果有偏移，则需进行调整；-------------校正1、将仪器安置在三脚架上并固定好；2、在仪器正下方放置一十字标志；3、转动仪器基座的三个脚螺线，使对点器分划板中心与地面十字标志重合；4、使仪器转动180°，并拧下对点目镜护盖，用校针调整4个调整螺钉，使地面十字标志在分划板上的像向分划板中心移动一半；5、重复3、4步骤，直至转动仪器，地面十字标志与分划板中心始终重合为止。

全站仪的检验与校正全站仪是一种高精度的测量仪器，广泛应用于各种工程测量和地形测量领域。

为了确保全站仪的测量精度和准确性，需要进行定期的检验和校正。

以下是全站仪的检验和校正的详细步骤：一、全站仪的检验1.水平角检验在已知点上架设全站仪，对中、整平后进入测量模式，将望远镜对准任意两个已知点，分别进行水平角测量。

将测量结果与已知数据进行比较，如果误差在允许范围内，则说明全站仪的水平角测量功能正常。

2.垂直角检验在已知点上架设全站仪，对中、整平后进入测量模式，将望远镜对准已知点，进行垂直角测量。

将测量结果与已知数据进行比较，如果误差在允许范围内，则说明全站仪的垂直角测量功能正常。

3.距离检验在已知点上架设全站仪，对中、整平后进入测量模式，将望远镜对准已知点，进行距离测量。

将测量结果与已知数据进行比较，如果误差在允许范围内，则说明全站仪的距离测量功能正常。

二、全站仪的校正1.光学十字丝校正在目镜内看到的光学十字丝应处于水平位置，如果有偏移需要进行校正。

通过调节目镜下的校正螺丝，可以使光学十字丝回到水平位置。

2.水平角校正在已知点上架设全站仪，对中、整平后进入测量模式，将望远镜对准任意两个已知点，分别进行水平角测量。

将测量结果与已知数据进行比较，如果有误差需要进行校正。

通过调节全站仪内部的校正螺丝，可以校正水平角的误差。

3.垂直角校正在已知点上架设全站仪，对中、整平后进入测量模式，将望远镜对准已知点，进行垂直角测量。

将测量结果与已知数据进行比较，如果有误差需要进行校正。

通过调节全站仪内部的校正螺丝，可以校正垂直角的误差。

4.距离校正在已知点上架设全站仪，对中、整平后进入测量模式，将望远镜对准已知点，进行距离测量。

将测量结果与已知数据进行比较，如果有误差需要进行校正。

通过调节全站仪内部的校正螺丝，可以校正距离的误差。

需要注意的是，在进行全站仪的检验和校正时，需要小心操作，避免损坏仪器。

同时，为了保证检验和校正的准确性，需要使用标准化的检验和校正工具。

全站仪、水准仪的检验与校正方案一、全站仪检验和校正1、圆水准器的水准轴与仪器的旋转轴平行的检验与校正检验方法 先在平板上设一点A ，整平仪器，然后旋转180°，气泡是否偏移居中位置，若气泡偏移居中位置需要校正。

校正方法 整平仪器，转动脚螺旋使气泡向中间移动偏离量的一半，然后，用校正针拨动圆水准器底下的三个校正螺旋，使气泡达到完全居中的位置。

检验和校正应反复进行，直至仪器转至任何位置气泡始终居中为止，此时，L0L0∥VV 的条件得到满足。

2、照准部水准管轴应、垂直于竖轴的检验与校正检验方法 先将仪器大致整平，转动照准部使其水准管与任意两个脚螺旋的连线平行，调整脚螺旋使气泡居中。

然后将照准部旋转180°（可利用度盘读数），若气泡是否居中，居中说明条件满足，不居中应进行校正。

校正方法 转动与水准管平行的两个脚螺旋，使气泡向中心移动偏离值一半。

用校正针拨动水准管一端的上、下校正螺丝，使气泡居中。

检验与校正必须反复进行，直到满足条件为止。

3、十字丝竖丝垂直于横轴的检验与校正检验方法 整平仪器，用十字丝竖丝瞄准一清晰小点，固定照准部，使望眼镜绕横轴上下微动。

小点是否始终在竖丝上移动，是则满足条件，否则需要进行校正。

校正方法 卸下目镜处的十字丝护盖，松开四个压环螺丝。

微微转动十字丝环，直至望眼镜上下微动时，改点始终在纵丝上为止。

然后拧紧四个压环螺丝，装上十字丝护盖。

4、横轴垂直于竖轴的检验检验方法 在离墙20~30m 处安置仪器，盘左照准墙上高处一点P （垂直角大于30），将望远镜放平，十字丝交点投在墙上定出1P 点；盘右再照准P 点将望眼镜放平，在墙上标出十字丝交点位置2P 点。

21P P 点重合，则说明此条件满足；否则需要计算i 角"tan 2ρ∙∂∙=D di 式中：D 为仪器至P 点的水平距离，d 为1P 、2P的距离，∂为照准P 点时的竖角，"206265"=ρ。

全站仪的检验与校正一、管水准泡的检验与校正检验方法：（一）、架好仪器，让管水准器与一对脚螺旋的连线方向平行，调节这对脚螺旋是水准泡居中。

（二）、将照准部旋转90°，在旋转另外一个螺旋是水水准泡居中。

（三）、在返回原来的位置，若气泡有偏离则用同样的方法使管水准泡居中。

（四）、将照准部旋转180°，如果气泡仍居中，则说明无需校正，反之则要校正。

校正方法：（一）、旋转与管水准器平行的一对脚螺旋使气泡返回偏离量的一半。

（二）、用校正针调整管水准器的一端的上下两个校正螺丝，一松一紧，使气泡返回居中位置。

（三）、再次整平仪器检验校正的情况，如果气泡仍有偏离则继续校正。

二、望远镜十字丝分划板的检验与校正检验方法：（一）、仪器整平后，用望远镜十字丝交点瞄准选定的一个目标点M，固定照准部及望远镜。

（二）、转动望远镜微动螺旋，使M点相竖丝的端点移动，如果M点移动时的轨迹始终不离开竖丝校正方法：（一）、去掉位于望远镜目镜与对光螺旋之间的护罩，可见4个分划板座固定螺丝。

（二）、用螺丝刀均匀的放松4个固定螺旋，绕视准轴旋转分划板座，使点M返回十字丝竖丝上，均匀地（三）、对校正结果进行校验，如果仍然有偏差则继续校正。

三、圆水准泡的检验与校正检验方法：当管水准泡校正完成且仪器整平后，圆水准泡如果不在中间则要校正。

校正方法：（一）、确定气泡的偏离方向，然后调整螺旋使气泡居中，多次检验四、光学对中器的检验与校正检验方法：（一）、调平仪器，在白纸上画一个十字丝，然后放在仪器的正下方。

（二）、移动白纸，使光学对中器的中心标志与十字丝重合。

（三）、转动照准部，每转动90°，观察对中器中心与十字丝交点的重合情况，如果照准部转动时，两矫正方法：（一）、将光学对中器目镜与其对光螺旋之间的校正螺旋护盖旋下。

（二）、在白纸上标记出仪器每转动90°时对中器中心标志的落点A、B、C、D。

（三）、用直线连接对角点AC、和BD ，两直线的交点为O。

全站仪的检验与校正1、管水准器的检验与校正：（1）检验：①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线，再旋转脚螺旋A、B，使管水准器气泡居中。

②将仪器绕竖轴旋转90°，再旋转另一个脚螺旋C，使管水准器气泡居中。

③再次将仪器旋转90°，重复步骤①、②，直到四个位置上气泡居中为止。

（2）校正：①在检验时，若管水准器的气泡偏离了中心，先用与管水准器平行的脚螺旋进行调整，使气泡向中心移近一半的偏离量。

剩余的一半用校正针转动水准器校正螺丝（在水准器右边）进行调整至气泡居中。

②将仪器旋转180°，检查气泡是否居中。

如果气泡仍不居中，重复（1）步骤，直至气泡居中。

③将仪器旋转90°，用第三个脚螺旋调整气泡居中。

重复检验与校正步骤直至照准部转至任何方向气泡均居中为止。

2、圆水准器的检验与校正：（1）检验：管水准器检校正确后，若圆水准器气泡亦居中就不必校正。

（2）校正：若气泡不居中，用校正针或内六角搬手调整气泡下方的校正螺丝使气泡居中。

校正时，应先松开气泡偏移方向对面的校正螺丝（1或2个），然后拧紧偏移方向的其余校正螺丝使气泡居中。

气泡居中时，三个校正螺丝的紧固力均应一致。

3、望远镜分划板的检验与校正：（1）检验：①整平仪器后在望远镜视线上选定一目标点A，用分划板十字丝中心照准A 并固定水平和垂直制动手轮。

②转动望远镜垂直微动手轮，使A点移动至视场的边沿（A′点）。

③若Ａ点是沿十字丝的竖丝移动，即A′点仍在竖丝之内的，则十字丝不倾斜不必校正。

如图，A′点偏离竖丝中心，则十字丝倾斜，需对分划板进行校正。

（2）校正：①首先取下位于望远镜目镜与调焦手轮之间的分划板座护盖，便看见四个分划板座固定螺丝。

②用螺丝刀均匀地旋松该四个固定螺丝，绕视准轴旋转分划板座，使A′点落在竖丝的位置上。

③均匀地旋紧固定螺丝，再用上述方法检验校正结果。

④将护盖安装回原位。

4、视准轴与横轴的垂直度（2C）：（1）检验：①距离仪器同高的远处设置目标A，精确整平仪器并打开电源。

任务2.7 全站仪的检验和校正2.7.1 工作任务通过学习全站仪的检验和校正，在以后的工作中，随时可对仪器进行检验校正，从而克服因为仪器所带来的误差。

2.7.2 相关配套知识全站仪系精密测量仪器，为保证仪器的性能和精度，测量作业实施前后的检验和校正十分必要。

仪器经长期存放、运输或受到强烈撞击而怀疑受损时，应注意进行特别仔细的检查和保养。

检校仪器前应确保仪器架设的稳定和安全。

1.管水准器的检校1）整平仪器并观察管水准器气泡的位置。

2）转动仪器照准部 180o 并检查水准器气泡的位置。

如果气泡保持居中则无需校正；若气泡偏离则按下列步骤进行校正。

3）用脚螺旋 C 调回气泡偏离量的一半，如图2.37所示。

图2.37 图2.384）用校正针转动水准器校正螺丝调回气泡偏离量的另一半，使气泡居中。

转动校正螺丝时，气泡移动方向与校正螺丝旋转方向相同，如图2.38所示。

1）重复上述步骤至使照准部转至任何方向上时水准器气泡均保持居中。

2.圆水准器的检校1）利用检校好的管水准器仔细整平仪器。

2）检查水准器气泡的位置。

如果气泡保持居中则无需校正；若气泡偏离则按下列步骤进行校正。

3）观察水准气泡的偏离方向。

用校正针松开与气泡偏离方向相反的圆水准器校正螺丝使气泡居中，如图2.39所示。

图2.39 圆水准器校正螺丝4）调整所有的三个校正螺丝，使之松紧程度大致相同且保持气泡居中。

注意应使三个校正螺丝的松紧程度大致相同。

过度旋紧校正螺丝会损坏圆水准器。

3. 视准误差测定视准误差测定功能用于测定出视准误差值并将其记录在仪器内存中，供测量作业时对仪器在单盘位下获得的观测值进行视准差改正。

视准误差测定步骤：1）在<设置>模式菜单界面下选取“仪器常数”，再选取“视准差测定”进入<视准差测定>界面。

2）盘左精确照准一参考点后按[OK]键。

3）旋转仪器照准部 180°，盘右精确照准同一参考点后按[OK]键。

水准仪校准报告模板
1、背景和目的
对于水准仪这样一种高精度的仪器而言，它的准确性对于它所测量的数据的准确性至关重要。

因此，在使用水准仪进行工作之前，必须对其进行定期校准，以确保其能够提供准确的数据。

为了达到这一目的，本文将提供一份水准仪校准报告模板，以供使用者参考。

2、校准操作
本次校准操作的步骤如下：
1.将水准仪放在水平的平面上，并调整其调节脚，使其完全水平。

2.根据仪器的说明书，将校准板放在水准仪背面的固定支架上，并将其
上下移动，使其处于最高点。

3.根据相机的取景器指示位置，将水准仪调整到位，并进行光程差的校
准。

4.将水准仪移动到校准板的最低点位置，重复步骤3，并记录读数。

3、校准结果
本次校准的结果如下：
校准点序号校准读数（毫米）
1 5.752
2 5.748
3 5.750
平均值 5.75
通过对以上读数的分析可知，本次水准仪的校准符合精度要求，测量误差小于0.1毫米。

因此，本次校准操作成功。

4、结论
本次校准操作能够有效地保证水准仪测量数据的准确性，同时也反映出了水准仪的高准确性和优良性能。

希望通过这份模板，读者们能够更好地了解水准仪的校准过程，并在实际操作中应用本文提供的操作步骤进行相应的校准操作。

附件3全站仪的检验与校正（一） 照准部长水准管的检校其检验原理及校正方法与经纬仪照准部长水准管的检校方法相同，在此不在阐述。

（二） 圆水准器的检校其步骤亦参照经纬仪或水准仪圆水准器的检校操作，在此不在复述。

（三） 倾斜传感器在“Tilt ”选项下，通过盘左盘右的角度观测，可以测定和设置倾斜传感器的零点偏离值。

倾斜传感器的原点偏移值设置的步骤如下：1. 在设置模式下，选取“2.Instr Const ”后按回车键进入仪器常数设置操作，如图2-145a 、b)所示。

2. 选取“1. Tilt ”后按回车键进入倾斜传感器原点偏离值设置操作，（如图2-145c ）所示。

3. 精确照准一参考点后按【YES 】记录观测值。

此时屏幕提示“Take F2”（进行盘古观测），如图2-145d 所示）。

4. 倒转望远镜，用盘右精确照准同一参考点后按【YES 】观测值。

屏幕上显示原a) b)c)d)图2-145 全站仪倾斜传感器原点偏移值设置相关屏幕a) 设置模式屏幕：b) 仪器常数设置屏幕:c) 倾斜传感器偏离原点值屏幕:：d)盘左照准后按YES 屏幕： e)盘右照准后按YES 屏幕当放弃观测结果返回盘左观测屏幕按【NO 】键。

5．按【YES 】设置原点偏离值后返回仪器常数设置屏幕。

此时如果放弃观测结果返回盘左观测屏幕按【NO 】键;当屏幕仪器常数设置【ESC 】键。

（四）视准差改正数的设置在“Collimation ”选项下，通过盘左盘右的角度观测，可以测定出仪器的视准差，以便仪器对单盘位下获得的观测值进行视准差改正。

视准差改正数的设置的步骤如下：1.设置模式下，按“2.Instr Const ”后按回车键进入仪器常数设置操作，如图2-146a 、b) 所示。

2.选取“2.Collimation ”后按回车键进入视准差改正数设置操作，屏幕显示如图2-146c ）所示。

3.纵转望远镜设置垂直度盘指示，如图2-146d ）所示。
