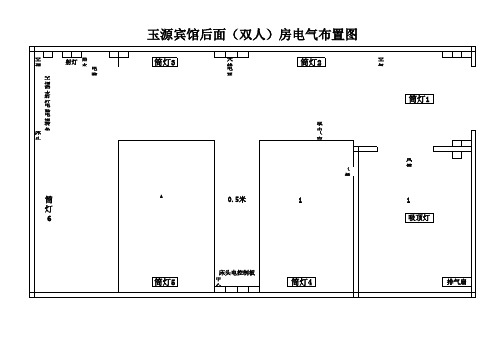

插座布置图

非常好的家庭厨房插座布局攻略说明（含图纸，装修者收藏）厨房插座布局厨房插座怎么布局根据厨房的空间分区来定，厨房一般分为储物区、洗菜区、备菜区、炒菜区、放盘区。

如下图：1、燃气热水器插座。

一般距地高处2300mm、低处1800mm，左右两侧取燃气灶的中间250mm处，插座要远离烟道。

2、台面插座。

厨房所有台面插座距地1250一1300mm，一般装四个。

3、微波炉插座。

一般插座距地面1600mm左右(插座放到微波炉上面的柜子里，会美观一些)。

4、冰箱插座。

一般来说插座应该安装在距地面0.3m的位置，但是由于冰箱在使用过程中，背部0.3高的位置经常会散发大量的热量，所以考虑到冰箱的电源线长度一般在1.2m左右，所以冰箱插座的位置最好在0.5m—1m之间会比较好。

5、烤箱插座。

一般插座距地面500mm左右(插座放在烤箱后面，一般插上就不拔下来了)。

6、抽油烟机插座。

a、欧式抽油烟机一般距地面2100mm左右，左右取抽油烟机的中间。

b、中式抽油烟机一般距地面2100mm左右，排烟道在左面时，插座往右放，排烟道在右面时，插座往左放。

7、消毒柜插座。

消毒柜的样式有很多种，根据不同的款式插座安装的位置也有所差异：①壁挂式消毒柜：一般距地面2m左右。

②立式消毒柜：一般距地面0.5m左右。

③嵌入式消毒柜：可以将插座隐藏在灶面下0.2m的位置，但是一定要避开燃气管道，插座最好使用带开关控制的款式。

8、其他电器插座。

电饭锅、榨汁机等其他电器的插座，需要安装在距离地面1.2m左右的位置，但是要避开水槽及灶台周围的位置。

厨房插座安装小常识1、所有电器最好提前买好，根据具体插座左右位置决定是左还是右。

2、厨房的开关、插座要避免安装在燃气灶周围。

3、燃气热水器插座要避开热水器和进出水管以及燃气管，且尽量留在出墙位置便于布置烟道。

4、一些厨房的插座最好安装带开关有的，像是微波炉、抽油烟机等，以免日后使用时总拔插头。

5、厨房内不但要为抽油烟机、冰箱、电饭煲等安装插座外，还应预留备用插座，同时考虑橱柜台面是否对应于放置那些电器的位置。

CAD插座布置图怎么画在建筑设计和电气工程中，CAD（计算机辅助设计）是一种广泛使用的技术，用于绘制各种平面布置图。

CAD插座布置图是一种用于显示插座和电源位置的图纸。

本文将介绍如何使用CAD软件来绘制高质量的CAD插座布置图。

步骤1：选择合适的CAD软件要开始绘制CAD插座布置图，首先需要选择一款适合的CAD软件。

市面上有许多不同的CAD软件可供选择，例如AutoCAD、SketchUp、SolidWorks等。

根据个人的需求和熟悉程度来选择合适的软件。

在本文中，我们将以AutoCAD为例。

步骤2：创建新的图纸打开AutoCAD软件并选择创建新的图纸。

你可以选择标准的图纸尺寸，例如A4或A3，具体尺寸根据你的需求来确定。

设置合适的图纸尺寸后，你就可以开始绘制CAD插座布置图。

步骤3：绘制墙体和房间首先，在绘制CAD插座布置图之前，你需要绘制墙体和房间的轮廓。

使用AutoCAD的绘图工具，如直线工具和矩形工具，绘制出墙壁和房间的形状。

确保准确标注墙壁的长度和房间的尺寸。

步骤4：确定插座的位置在插座布置图中，插座的位置至关重要。

根据电气工程师提供的相关信息，确定插座的位置，并在图纸上标注出来。

通常，插座应安装在墙壁上，离地面一定的距离。

确保插座的位置符合安全规范和建筑设计要求。

步骤5：绘制插座符号一旦插座的位置确定，你可以使用AutoCAD提供的符号库来绘制插座符号。

AutoCAD中有许多电气符号可供选择，并且你还可以自定义符号。

选择合适的插座符号，并将其添加到图纸上的正确位置。

步骤6：绘制连接线插座布置图不仅需要显示插座的位置，还需要显示电源线的连接方式。

使用AutoCAD的直线工具，绘制出连接插座和电源的线路。

确保将线路与插座正确连接，并使用适当的图形表示电线。

步骤7：添加文字和标注为了使插座布置图更清晰易懂，你可以添加文字和标注来解释图纸中的信息。

使用AutoCAD的文字工具，在图纸上添加插座编号、房间名称等文字信息。

电源插座布局方案
背景
在设计室内空间或办公环境时，电源插座的布局是一个重要的考虑因素。

合理的电源插座布局可以提高使用者的便利性和工作效率，减少用电安全隐患。

目标
本文档旨在提供一个电源插座布局方案，以满足以下需求：
1. 覆盖空间中的各个工作区域，包括电脑工作台、会议室、接待区等；
2. 考虑使用者的电器设备需求，如电脑、电话、打印机等；
3. 符合使用者的使用惯和便捷性，避免电线杂乱和拉扯。

方案
根据上述目标，我们提出以下电源插座布局方案：
1. 工作台区域：在每个工作台上设置至少两个电源插座，以满足使用者所需的电脑、电话等设备的供电需求。

插座应位于工作台的便利位置，避免电线过长和绊倒风险。

2. 会议室区域：根据会议室大小和布局，设计合适数量的电源插座，以供应电脑、投影仪、音响等设备的使用。

插座应布置在会议室墙壁或地板的位置上，并且要留有一定的间隔，以便使用者方便插拔设备。

3. 接待区域：根据接待区域的大小和功能，设置一定数量的电源插座。

这些插座可以供应电话、打印机、点餐机等设备的使用。

插座应分布在接待台及其周围的便利位置，避免使用者在使用设备时出现电线拉扯或不便的情况。

总结
本文提供了一个电源插座布局方案，在设计室内空间或办公环境时可作为参考。

我们希望该方案能满足使用者的便利性和工作效
率，并减少用电安全隐患。

根据具体需求，我们可以对方案进行调整和优化，以适应不同空间和用户的要求。

*请注意：以上方案仅为参考，实际布局需根据具体情况进行设计，确保符合相关法规和安全标准。

*。

预留1~2玄关预留１有线客厅、各卧室、书房电话客厅、各卧室、餐厅、主卫、书房网络客厅、各卧室、餐厅、书房四个整体音响客厅、各卧室、餐厅、主卫、书房、厨房、观景阳台AV共享客厅、各卧室、书房弱电集中布线﹝卫星电视线路预留)二室两厅/开关插座布局图及说明编号单品名称餐厅客厅主卧卧室卫生间厨房阳台1阳台2走道合计单联单控开关１ 1 1 1 3单联双控开关 1 1 双联单控开关１ 1 1 1 4 双联双控开关 1 １ 1 3 三联单控开关０三联双控开关010Ａ三极插座 1 １１10A三极插座带开关 1 1 1 ２10A两位两极插座 3 4 3 1 1１10A二、三极插座 4 8 ７ 6 1 5 1 2 1 ３５10A二、三极插座带开关0 16A三极插座(带开关) 1 １ 1 １ 4单联电视插座 1 １１１ 4单联电话插座 1 1 １ 1 4单联信息插座0电话+ 信息插座１ 1 2合计7 １７１７14 ５8 １ 3 2 74多位开关：几个开关并列，各自控制各自的灯。

往往也称:双联、三联，或一开、四开等。

ﻫ双控开关：ﻫ二个开关在不同位置可控制同一盏灯,如位于楼梯口、大厅、床头等，需预先布线。

ﻫﻫ夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。

注意：带灯开关较贵,与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；荧光几年以后则会变暗。

ﻫ调光开关：可开关并可通过旋钮调节灯光强弱。

注意:不能与节能灯配合使用.10A:ﻫ满足家庭内普通电器用电限额。

16A:满足家庭内空调或其它大功率电器,注意：电器的插头规格。

ﻫ插座带开关：ﻫ可以控制插座通断电;也可以单独作为开关使用。

多用于常用电器处,如微波炉、洗衣机等，还有用于镜前灯。

ﻫ边框、面板：ﻫ组装式开关插座，可以调换颜色，拆装方便.ﻫ空白面板:ﻫ用来封蔽墙上预留的查线盒,或弃用的墙孔。

暗盒：安装于墙体内，走线前都要预埋。

ﻫ１46型:ﻫ宽是普通开关插座二倍,如有些四位开关、十孔插座等。

图解全屋插座开关布置图和注意事项对于开关插座的安装，我想很多装修过的人应该深有感受，因为装修时没有考虑到，导致在日常生活中的诸多不便，比如插座不够用，安装得不合理等问题，今天小编为大家分享的内容包括全屋开插座安装指南，及容易遗漏的细节，准备装修的朋友赶紧收藏一份吧！一、全屋开关插座安装指南二、插座开关安装位置详解合理布置很重要，安装位置同样重要，插座开关安装位置你都清楚吗？三、开关质量辨认方法四、开关插座布局易漏事项有了各空间的开关插座布局，你还需要了解以下这些容易遗漏的问题，从而全方面保障开关插座的安装不留遗憾。

1、适当超前考虑长远需求在确定开关插座的数量和位置时，应该适当超前，考虑长远需求，如房间未安装电视，也应提前装好插座及有线、网线，以及餐桌旁为火锅预留插座、沙发旁留用充电插座等。

2、部分位置考虑安装双控开关对于楼梯上下两层，卧室门与床头两处，面积大的的客厅两边，使用双控开关是十分方便的。

卧室进门与床头安装双控开关，是很有必要的，没有装的亲一定有所体会。

3、频繁使用的电器考虑带开关插座几乎所有的家用电器都有待机耗电，可以使用一些带开关的插座，不用拔插头即可切断电源。

比如可以考虑在厨柜台面使用带开关插座，避免电饭锅、电热水壶这类高频率使用电器的插头频繁插拔，非常有必要，经常用的电器，带开关真的是很方，不然经常拔，插座还容易坏。

4、开关插座注意防水开关插座一般不要安装在太靠近水的地方。

若装在开放式阳台、靠近水槽、卫生间湿区等位置，记得用开关插座专用防溅盖。

图解全屋插座开关布置图和注意事项新房装修好后危害大，怎么清除有害物质？什么样的人适合什么样的装修方式详解：常见防水材料种类和功能介绍。

一楼楼板水电宽带预埋管路图
二楼楼板水电宽带预埋管路图
厨房台面宽度55高度80
厨房吊柜离地高度160，深度35洗碗池75*40
排烟机尺寸80*60*43
微波炉尺寸52*37*32
消毒柜尺寸70*36*40离地面125电饭锅尺寸30*30*25
电磁炉尺寸35*37
双开冰箱100*60*1800
菜板50*40
洗衣机取水口离地高度：140洗衣池取水口离地高度：100洗脸池取水口离地高度：40
蹲式马桶取水口离地高度：80混水阀取水离地高度：1500
洗地板取水离地高度：40
坐式马桶取水离地高度：40
热水器取水口离地高度：140
三角阀6内丝弯头6三通4
内丝三通4
过桥2直接6堵头
16
1
32428
三通内丝双联阀1。
