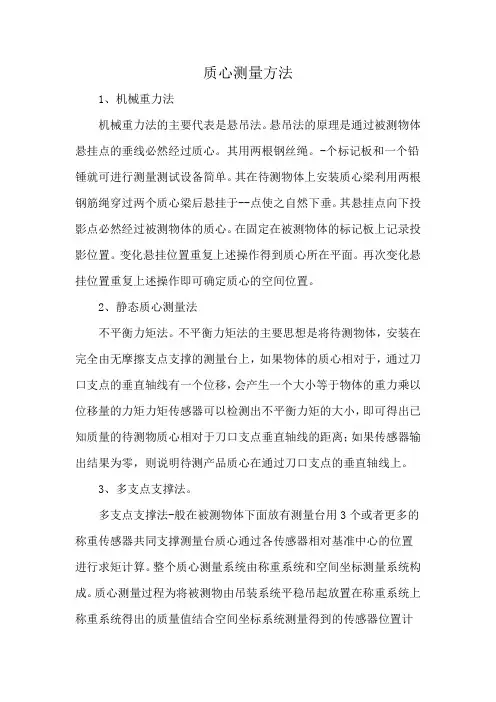

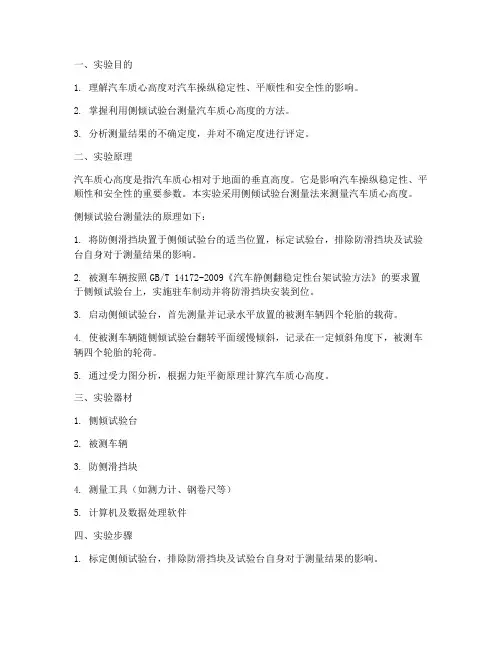

一、实验目的1. 理解汽车质心高度对汽车操纵稳定性、平顺性和安全性的影响。
2. 掌握利用侧倾试验台测量汽车质心高度的方法。
3. 分析测量结果的不确定度,并对不确定度进行评定。
二、实验原理汽车质心高度是指汽车质心相对于地面的垂直高度。
它是影响汽车操纵稳定性、平顺性和安全性的重要参数。
本实验采用侧倾试验台测量法来测量汽车质心高度。
侧倾试验台测量法的原理如下:1. 将防侧滑挡块置于侧倾试验台的适当位置,标定试验台,排除防滑挡块及试验台自身对于测量结果的影响。
2. 被测车辆按照GB/T 14172-2009《汽车静侧翻稳定性台架试验方法》的要求置于侧倾试验台上,实施驻车制动并将防滑挡块安装到位。
3. 启动侧倾试验台,首先测量并记录水平放置的被测车辆四个轮胎的载荷。
4. 使被测车辆随侧倾试验台翻转平面缓慢倾斜,记录在一定倾斜角度下,被测车辆四个轮胎的轮荷。
5. 通过受力图分析,根据力矩平衡原理计算汽车质心高度。
三、实验器材1. 侧倾试验台2. 被测车辆3. 防侧滑挡块4. 测量工具(如测力计、钢卷尺等)5. 计算机及数据处理软件四、实验步骤1. 标定侧倾试验台,排除防滑挡块及试验台自身对于测量结果的影响。
2. 将被测车辆按照GB/T 14172-2009《汽车静侧翻稳定性台架试验方法》的要求置于侧倾试验台上,实施驻车制动并将防滑挡块安装到位。
3. 启动侧倾试验台,首先测量并记录水平放置的被测车辆四个轮胎的载荷。
4. 使被测车辆随侧倾试验台翻转平面缓慢倾斜,记录在一定倾斜角度下,被测车辆四个轮胎的轮荷。
5. 根据受力图分析,利用力矩平衡原理计算汽车质心高度。
6. 对测量结果进行数据处理,分析不确定度。
五、实验结果与分析1. 实验数据:| 轮荷(N) | 轮距(mm) | 车辆整备质量(kg) | 侧倾角度(度) | 质心高度(mm) || :-------: | :-------: | :--------------: | :------------: | :------------: || 5000 | 1600 | 1500 | 15 |580 |2. 不确定度评定:根据实验数据和测量原理,分析测量结果的不确定度来源,包括:(1)测量工具的精度:测量工具的精度会影响实验结果的准确性。

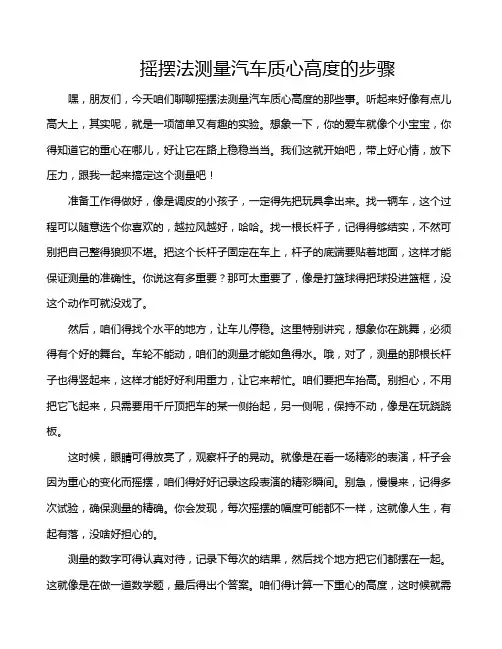

摇摆法测量汽车质心高度的步骤嘿,朋友们,今天咱们聊聊摇摆法测量汽车质心高度的那些事。
听起来好像有点儿高大上,其实呢,就是一项简单又有趣的实验。
想象一下,你的爱车就像个小宝宝,你得知道它的重心在哪儿,好让它在路上稳稳当当。
我们这就开始吧,带上好心情,放下压力,跟我一起来搞定这个测量吧!准备工作得做好,像是调皮的小孩子,一定得先把玩具拿出来。
找一辆车,这个过程可以随意选个你喜欢的,越拉风越好,哈哈。
找一根长杆子,记得得够结实,不然可别把自己整得狼狈不堪。
把这个长杆子固定在车上,杆子的底端要贴着地面,这样才能保证测量的准确性。
你说这有多重要?那可太重要了,像是打篮球得把球投进篮框,没这个动作可就没戏了。
然后,咱们得找个水平的地方,让车儿停稳。
这里特别讲究,想象你在跳舞,必须得有个好的舞台。
车轮不能动,咱们的测量才能如鱼得水。
哦,对了,测量的那根长杆子也得竖起来,这样才能好好利用重力,让它来帮忙。
咱们要把车抬高。
别担心,不用把它飞起来,只需要用千斤顶把车的某一侧抬起,另一侧呢,保持不动,像是在玩跷跷板。
这时候,眼睛可得放亮了,观察杆子的晃动。
就像是在看一场精彩的表演,杆子会因为重心的变化而摇摆,咱们得好好记录这段表演的精彩瞬间。
别急,慢慢来,记得多次试验,确保测量的精确。
你会发现,每次摇摆的幅度可能都不一样,这就像人生,有起有落,没啥好担心的。
测量的数字可得认真对待,记录下每次的结果,然后找个地方把它们都摆在一起。
这就像是在做一道数学题,最后得出个答案。
咱们得计算一下重心的高度,这时候就需要用到一些公式了。
不过别怕,公式并不是怪兽,简单易懂,认真一点就好。
把你记录的摇摆幅度放进去,轻松算出结果。
你可能会觉得这个过程有点麻烦,哎,别这样,想想在干什么,测量爱车的重心,岂不是一件超级酷的事情?测量完之后,记得给你的车一个大大的拥抱,毕竟它陪你走过了无数的风风雨雨。
了解重心,不仅能提升驾驶的安全性,还能让你的爱车更好地掌控道路,稳稳当当,不怕风吹雨打。

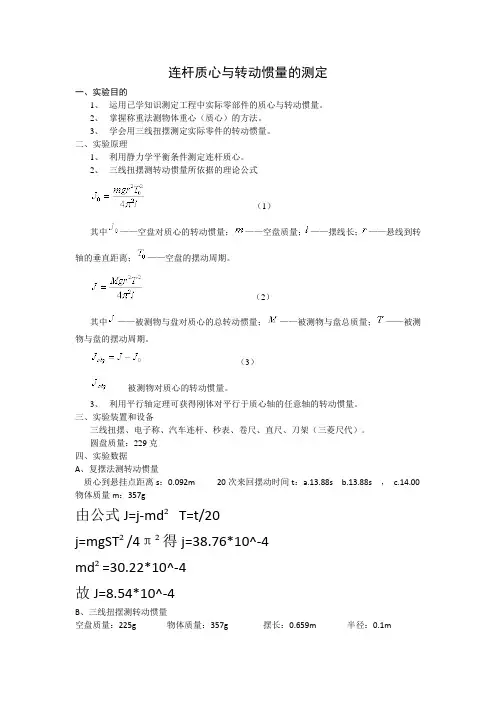

连杆质心与转动惯量的测定一、实验目的1、运用已学知识测定工程中实际零部件的质心与转动惯量。
2、掌握称重法测物体重心(质心)的方法。
3、学会用三线扭摆测定实际零件的转动惯量。
二、实验原理1、利用静力学平衡条件测定连杆质心。
2、三线扭摆测转动惯量所依据的理论公式(1)其中——空盘对质心的转动惯量;——空盘质量;——摆线长;——悬线到转轴的垂直距离;——空盘的摆动周期。
(2)其中——被测物与盘对质心的总转动惯量;——被测物与盘总质量;——被测物与盘的摆动周期。
(3)-------被测物对质心的转动惯量。
3、利用平行轴定理可获得刚体对平行于质心轴的任意轴的转动惯量。
三、实验装置和设备三线扭摆、电子称、汽车连杆、秒表、卷尺、直尺、刀架(三菱尺代)。
圆盘质量:229克四、实验数据A、复摆法测转动惯量质心到悬挂点距离s:0.092m 20次来回摆动时间t:a.13.88s b.13.88s ,c.14.00 物体质量m:357g由公式J=j-md²T=t/20j=mgST²/4π²得j=38.76*10^-4md²=30.22*10^-4故J=8.54*10^-4B、三线扭摆测转动惯量空盘质量:225g 物体质量:357g 摆长:0.659m 半径:0.1m空盘20个来回时间:39.12s 整体20个来回时间:27.6s由公式:得:J0=32.46*10^-4J=41.80*10^-4所以物体转动惯量J obj=9.34*10^-4五、实验讨论1、三线扭摆实验中由于质心的确认不够准确(影响了摆放),圆盘(包括载物时和空盘时)转动均非绕轴均匀转动,故误差较大。
2、复摆实验同样因为质心位置不精确导致S会有偏差,但是摆动周期稳定,故总体来说结果较为精确。
3、两种实验方法均简单易行。

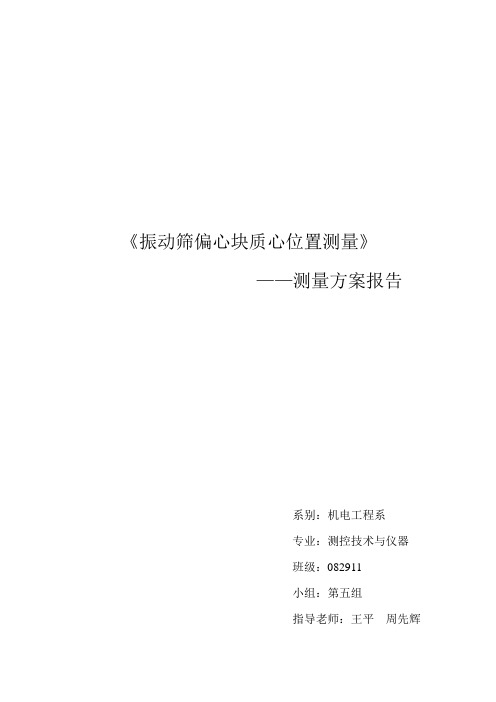

《振动筛偏心块质心位置测量》
——测量方案报告
系别:机电工程系
专业:测控技术与仪器
班级:082911
小组:第五组
指导老师:王平周先辉
引言
在机械工程领域, 质心测量是一个应用十分广泛的测量项目, 如通用汽车的动力总成、汽车总装质心高度的测量,装甲车辆和车体上武器系统的质心分布, 火箭、飞机等各类飞行器的质心测量, 振动筛偏心块质心位置测量等,都属于质心测量的范畴。
根据测量原理的不同,质量质心测量方法通常分为三类:悬挂法、复摆测量法和质量反应法。
悬挂法是利用自由悬挂时质心必然通过悬挂点垂直面的原理来确定质心位置的方法,该方法只适用于小型设备且精度不高;复摆测量法是利用复摆摆动原理进行测量的方法,通过两次不同摆幅的摆动测量计算出高度方向质心坐标,该方法只能进行装备高度方向的质心坐标测量,且试验过程复杂,试验操作步骤多,误差影响环节较多,安全性较差;质量反应法是利用力矩平衡的原理进行质心测量的方法,该方法试验过程相对简单,普及率较高。
三点支撑法是质量反应法的一种,是目前应用比较广泛的一种质心测量方法,它通过3个称重传感器支承测试台,通过力矩平衡原理可同时对弹丸的质量、质心和偏心进行测量。
该方法结构简单,测量方便,测量效率、测量精度高,本次实训同样采用三点支撑法来测量振动筛偏心块质心位置。
1 三点支承法测量原理
3个称重传感器支承点以及偏心块在测试平台上的投影如图1 所示,建立坐标系(坐标原点为测试平台中心) 。
3个传感器支承点的坐
标位置如图,分别为
()
111
,
s x y
,
()
222
,
s x y
,
()
333
,
s x y。
偏心块质
心在o x y中的投影坐标为
()
,
c c
c x y。
图1:俯视图图2:主视图
( 1 ) 测质量
根据传感器测得的值可得弹体的重量为:
()
123f f f G M g
g
++==
①
式中:123,,f f f —— 传感器值除去测试台重量的净值;
g —— 重力加速度。
( 2) x 向质心位置
测量装置在oxy 平面中,根据力矩平衡原理得:
②
( 3 ) y 向质心位置
测量装置在oxy 平面中,根据力矩平衡得:
112233()
c f y f y f y y G ++=
③
2 测试系统设计
系统结构图:
2.1 压力传感器电路设计
2.1.1称重传感器介绍
称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置。
用传感器茵先要考虑传感器所处的实际工作环境,这点对正确选用称重传感器至关重要,它关系到传感器能否正常工作以及它的安全和使用寿命,乃至整个衡器的可靠性和安全性。
在称重传感器主要技术指标的基本概念和评价方法上,新旧国标有质的差异。
分类:称重传感器按转换方法分为光电式、液压式、电磁力式、电容式、磁极变形式、振动式、陀螺仪式、电阻应变式等8类,以电阻应变式使用最广。
电阻应变式传感器利用电阻应变片变形时其电阻也随之改变的原理工作。
主要由弹性元件、电阻应变片、测量电路和传输电缆4部分组成。
电阻应变片贴在弹性元件上,弹性元件受力变形时,其上的应变片随之变形,并导致电阻改变。
测量电路测出应变片电阻的变化
并变换为与外力大小成比例的电信号输出。
电信号经处理后以数字形式显示出被测物的质量。
电阻应变式传感器的称量范围为300g至数千kg,计量准确度达1/1000~1/10000,结构较简单,可靠性较好。
大部分电子衡器均使用此传感器。
2.1.2称重传感器选择
偏心块的质量在100kg左右,工作台设计重量为50kg,共重150kg。
设计中共使用三个称重传感器,每个传感器载重约为50kg。
由此可选用电阻式传感器型号ZEMIC L6E-80KG
2.2 数据采集及分析
2.2.1 数据采集
数据采集是指从传感器和其它待测设备等模拟和数字被测单元中自动采非电量或者电量信号,送到上位机中进行分析、处理。
数据采集系统是结合基于计算机或者其他专用测试平台的测量软硬件产品来实现灵活的、用户自定义的测量系统。
数据采集卡,即实现数据采集(DAQ)功能的计算机扩展卡,可以通过USB 、PXI 、PCI 、PCI Express 、火线(1394)、PCMCIA 、ISA 、Compact Flash 、485、232、以太网、各种无线网络等总线接入个人计算机。
2.2.1 数据处理
电压信号经数据采集卡,进行A/D 转换,再将所测数据经过串口送入上位机(计算机)。
用计算机对接收数据转换可得到三个传感器测得的力的大小f1、f2、f3,然后通过计算公式可计算出质心位置
()
,c c c x y ,并显示输出。
电
压 信 号
3 误差分析与补偿
以上分析可知,质量误差主要来自传感器测量误差;质心误差主要来自传感器重量测量误差、传感器的定位误差。
传感器的测量误差可通过采用高精度传感器来提高测量精度;传感器的定位误差主要有传感器的安装误差、传感器顶点的不确定,其最终都会使传感器顶点位置坐标产生位置误差,可通过测量方法的改进进行补偿,抵消一定的误差。
文中分析某单一误差时都是在假设其他误差为零的情况下进行的。
3.1质量误差
根据随机误差传递公式得重量误差为:
G σ=
3.2质心误差
设传感器综合极限误差
1
2
3
f f f σσσσ
===。
( 1 )由传感器测量误差引起的x 的质心误差为:
( 2 ) 由定位误差引起的x 的质心误差为:
112233()
c f x f x f x x G ⨯∆+⨯∆+⨯∆∆=
式中:
1
x ∆、
2
x ∆、
3
x ∆分别为位置误差。
( 3 ) 由传感器测量误差引起的c y 的误差为:
c
x σ=
c
y σ=
( 4 ) 由定位误差引起的c y 误差为:
112233()c f y f y f y y G ⨯∆+⨯∆+⨯∆∆=
式中: 1
y ∆、
2
y ∆、
3
y ∆ 分别为位置误差。
4 结 论
综合以上公式推导以及误差分析可知:提高传感器的测量精度可减小各参数的误差;通过测量方法补偿可大大减小各参数的误差;通过机械结构的改进减小了人为操作引起的误差。
通过合理选择传感器,改进机械结构,使用合理补偿方法可提高质量、质心的测量精度。
附录: 组长:董胜飞
成员:董胜飞 孙康 高彪彪 杨铭 王少波
王茜 程文丽。
